Iskraemeco MT880:n määrittäminen Iskraemeco SEP2W- tai Symbiot-työkalussa
Määritä Iskraemeco MT880 -mittari SEP2W managerissa tai Symbiot-työkalussa Reduxi Controlleria varten.
Kuvan tekstikuvaus
Valokuva Iskraemeco MT880 -sähkömittarista valkoisella taustalla, edestä kuvattuna. Vaaleanharmaa kotelo, jonka yläreunassa on ripustuslenkki, yläosassa LCD-näyttö ja viivakoodietiketti, vasemmalla musta optinen tai painikemoduuli, vasemmalla puolella läpinäkyvä liitinsuojus, oikealla rivi pieniä merkkivaloja ja pieni sininen tuotemerkki.
1 Tekninen dokumentaatio
Määritä mittari perusrakenteella, joka on kuvattu ohjeessa Reduxi-standarditelegrammirakenne Iskraemeco AM550 DLMS push -tiedolle P1-liitännässä. Käytä Iskraemeco SEP2W manageria tai Symbiot-työkalua. Tarvitaan vain yksi telegrammi, jonka tiedot on määritetty kyseisessä rakenteessa.
- Reduxi-standarditelegrammirakenne – Iskraemeco DLMS push -telegrammin rakenne P1-liitännässä (Reduxi).
- Iskraemeco MT880 -tuotesivu – Valmistajan sivu modulaariselle MT880-energiamittarille.
- MT880-esite – Esite erittäin tarkasta modulaarisesta mittarista. Lataus vaatii lomakkeen täyttämisen.
- Iskraemeco Symbiot – Symbiot-alusta, MeterConfigurator mukaan lukien.
- Iskraemeco-asiakirjojen latauskeskus – Valmistajan luettelot, esitteet ja tietolehdet.
2 Tarvittavat välineet
- Iskraemeco MT880 -mittari
- Iskraemeco SEP2W manager tai Symbiot-työkalu
- Reduxi Controller
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 IEC local port setup channel 1
Tee seuraavat vaiheet Iskraemeco SEP2W manager -työkalussa. Aloita vaiheesta 1, IEC local port setup channel 1.
Kuvan tekstikuvaus

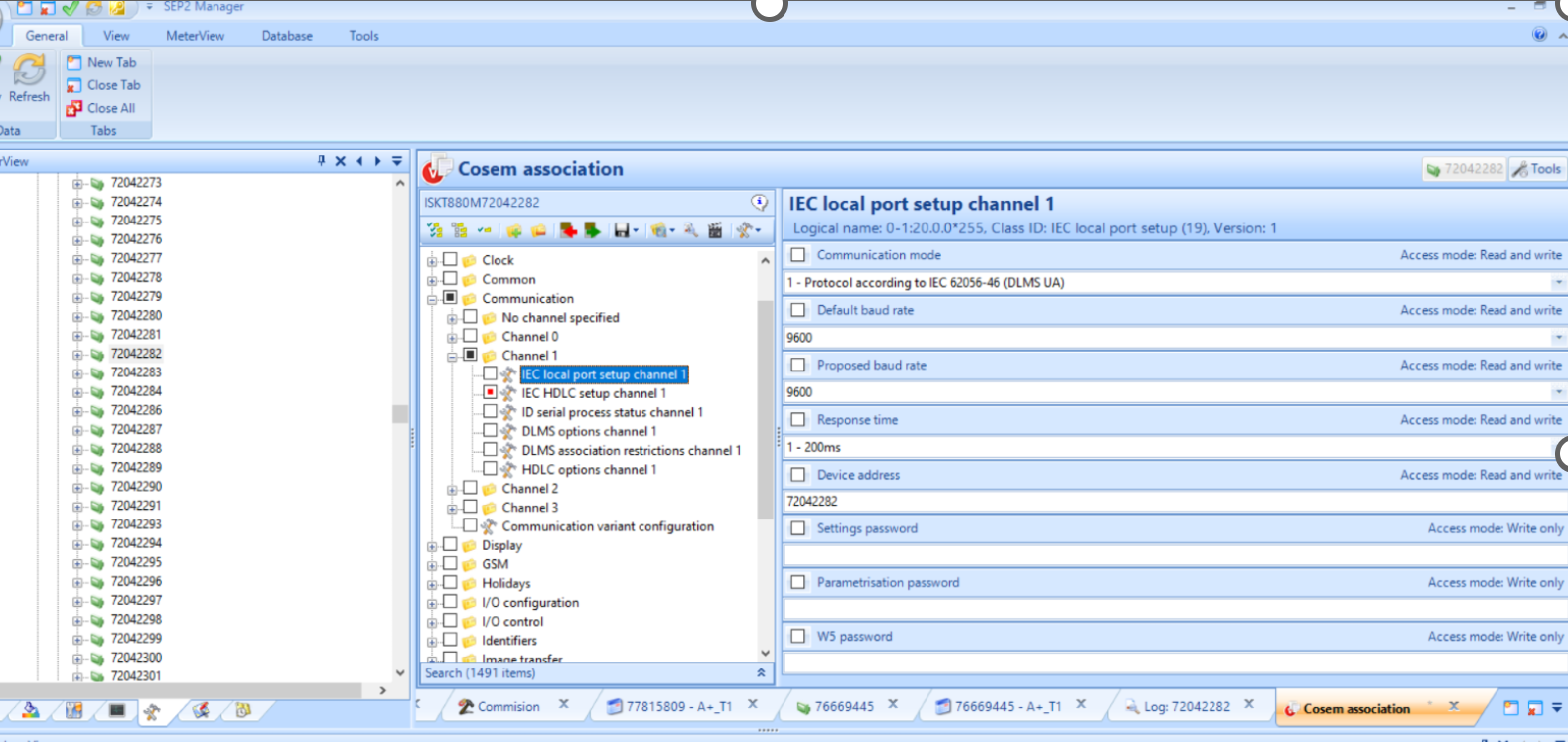

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä mittarille ISKT880M72042282, sivu IEC local port setup channel 1. Nauhan välilehdet: General, View, MeterView, Database, Tools; nauhan painikkeet Refresh, New Tab, Close Tab, Close All. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 valittu). Keskiruudun puu: Clock, Common, Communication, jonka alla No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 korostettu sinisellä, IEC HDLC setup channel 1 punaisella neliömerkillä, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; sen jälkeen Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Oikea ruutu: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Kentät (valintaruudut ei valittuina): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: tyhjä, Write only; Parametrisation password: tyhjä, Write only; W5 password: tyhjä, Write only. Alareunan välilehtipalkki: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiivinen).
4 IEC HDLC setup channel 1
Vaihe 2: määritä IEC HDLC channel 1.
Kuvan tekstikuvaus

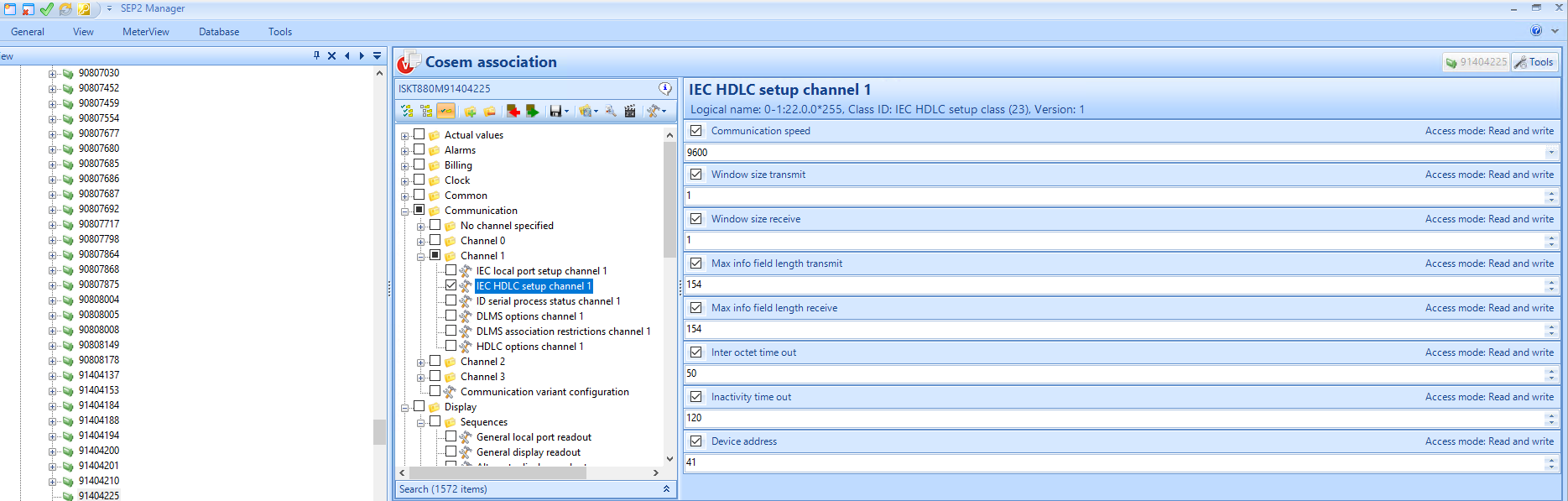

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), jossa näkyy sivu IEC HDLC setup channel 1 Cosem association -näkymässä. Vasen MeterView-ruutu: mittarinumerot 90807030–91404225 (sama luettelo kuin toisessa SEP2 Manager -kuvakaappauksessa; viimeinen kohta 91404225 on valittu). Keskiruutu: mittari ISKT880M91404225 ja puu: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Kohdan Channel 1 alla: IEC local port setup channel 1, IEC HDLC setup channel 1 (valittu ja korostettu sinisellä), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Alareunassa Search (1572 items). Oikean ruudun otsikko: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Kentät, kaikki valittuina, käyttöoikeus Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.
Kuvan tekstikuvaus

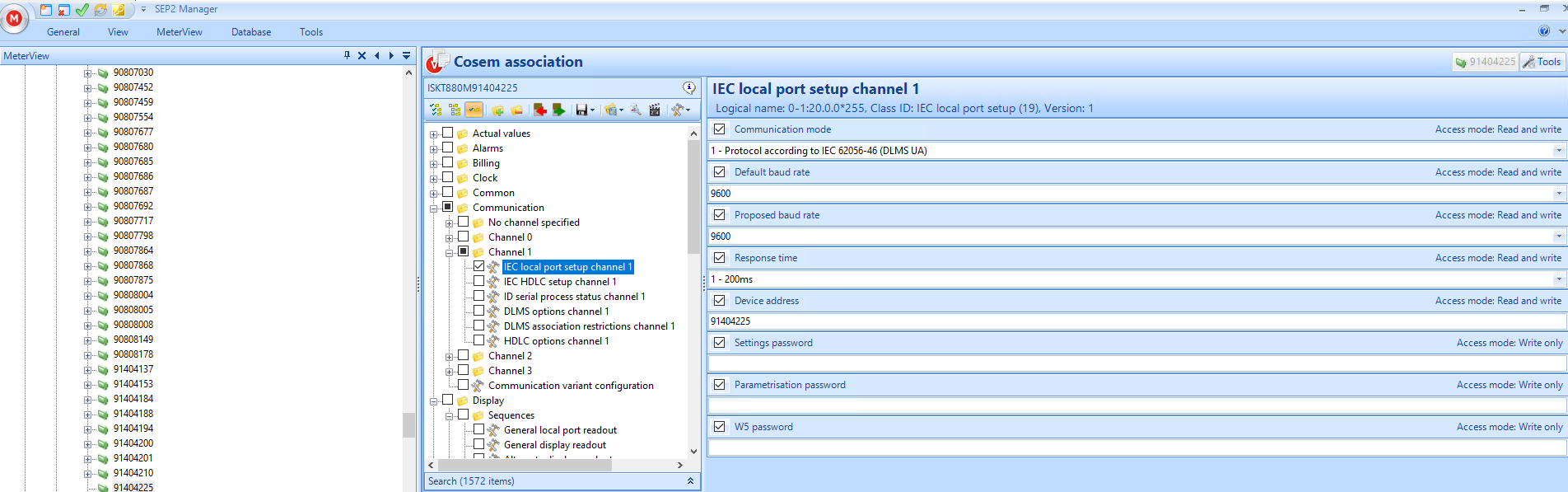

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), jossa näkyy sivu IEC local port setup channel 1 Cosem association -näkymässä. Vasen MeterView-ruutu: mittarinumerot 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (viimeinen on valittu mittari). Keskiruutu: mittari ISKT880M91404225 ja puu: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Kohdan Channel 1 alla ovat IEC local port setup channel 1 (valittu ja korostettu sinisellä), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Alareunassa Search (1572 items). Oikean ruudun otsikko: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Kentät, kaikki valittuina: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), käyttöoikeus Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: tyhjä, Write only; Parametrisation password: tyhjä, Write only; W5 password: tyhjä, Write only.
5 General local port readout
Vaihe 3: määritä general local port readout. Rivejä on paljon, joten kuvakaappaukset on jaettu osiin. Merkitse muistiin rivinumero ja Logical Name, jotta muutat oikeat asetukset.
Kuvan tekstikuvaus

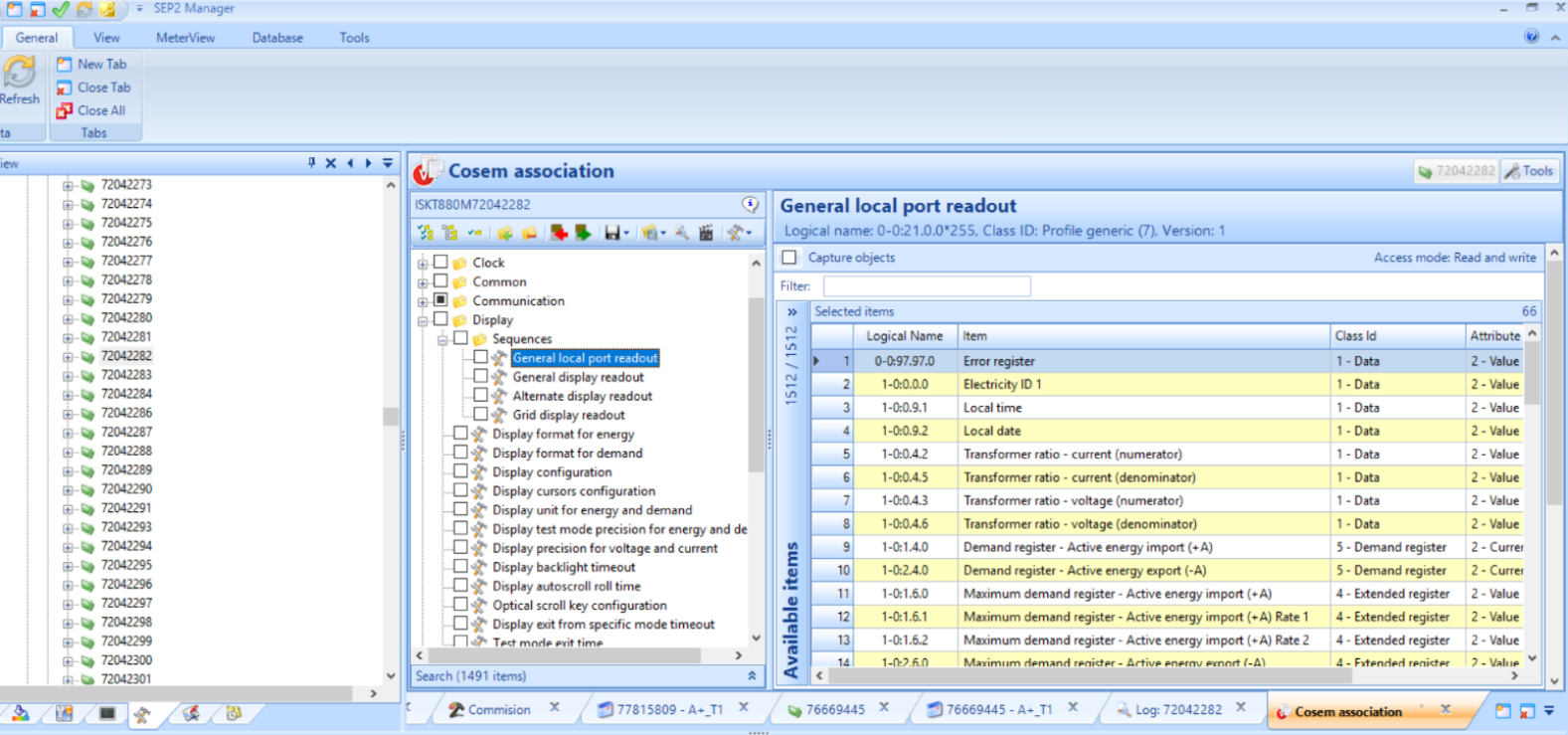

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä mittarille ISKT880M72042282, sivu General local port readout. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 valittu). Keskiruudun puu: Clock, Common, Communication, Display > Sequences (General local port readout korostettu sinisellä, General display readout, Alternate display readout, Grid display readout), sitten Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Oikea ruutu: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ei valittu; Access mode: Read and write; Filter tyhjä; Selected items 66 (1512 / 1512). Taulukon sarakkeet: Logical Name, Item, Class Id, Attribute. Näkyvät rivit: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (rivi korostettu); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (katkennut); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Alareunan välilehtipalkki: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiivinen, oranssi).
Kuvan tekstikuvaus

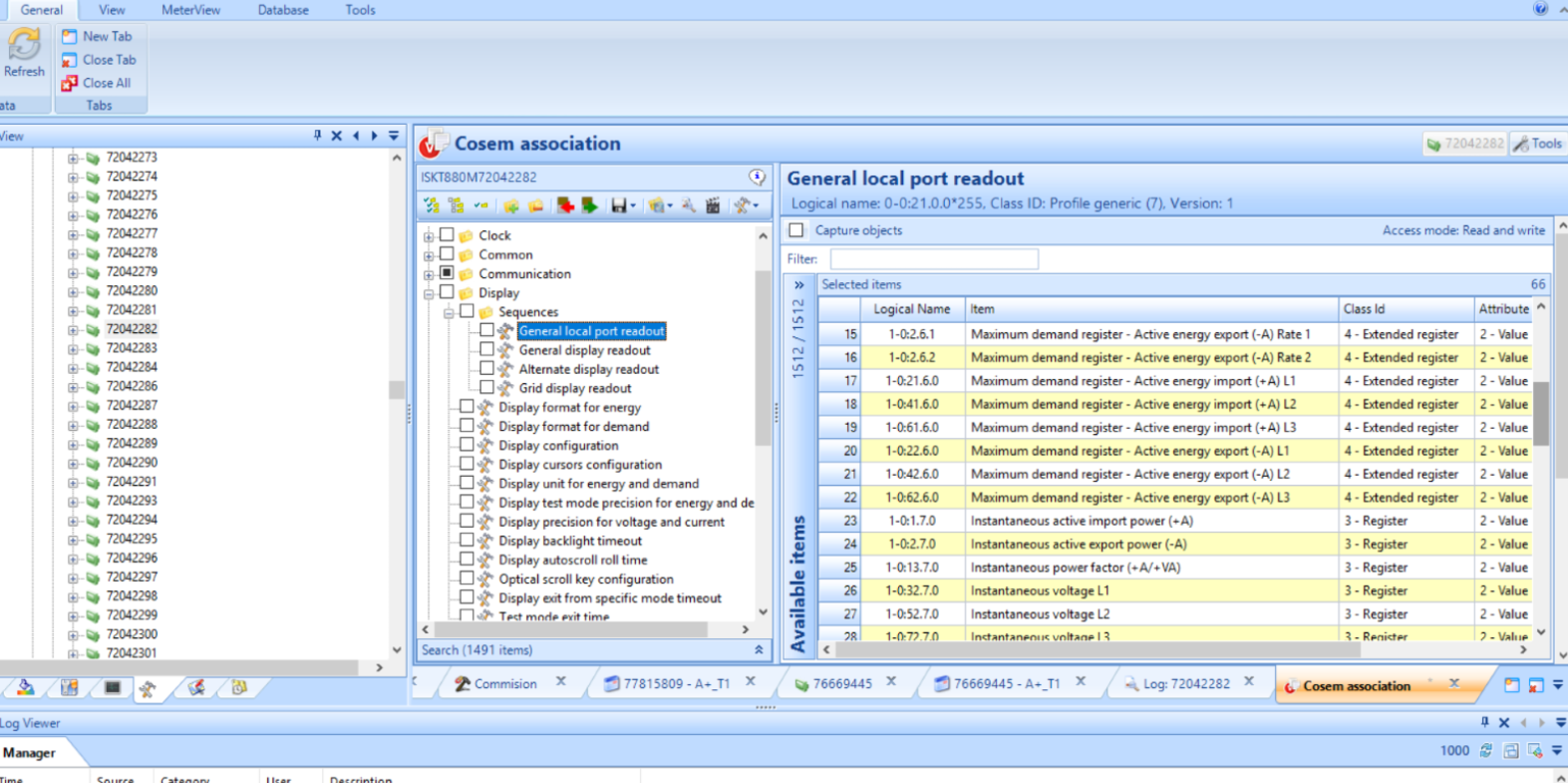

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä, sivu General local port readout, mittarille ISKT880M72042282. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 valittu). Keskiruudun puu: Clock, Common, Communication, Display > Sequences: General local port readout (korostettu sinisellä), General display readout, Alternate display readout, Grid display readout, sitten Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Oikea ruutu: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ei valittu; Access mode: Read and write; Selected items 66, 1512 / 1512. Näkyvät taulukon rivit (sarakkeet Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (rivit 17–22 ovat 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (osittain katkennut). Ikkunan alaosa: välilehtipalkki Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 ja aktiivinen välilehti Cosem association (oranssi). Sen alla Log Viewer -paneeli, jossa on Manager-välilehti ja tyhjät taulukon otsikot Time, Source, Category, User, Description; laskuri 1000.
Kuvan tekstikuvaus

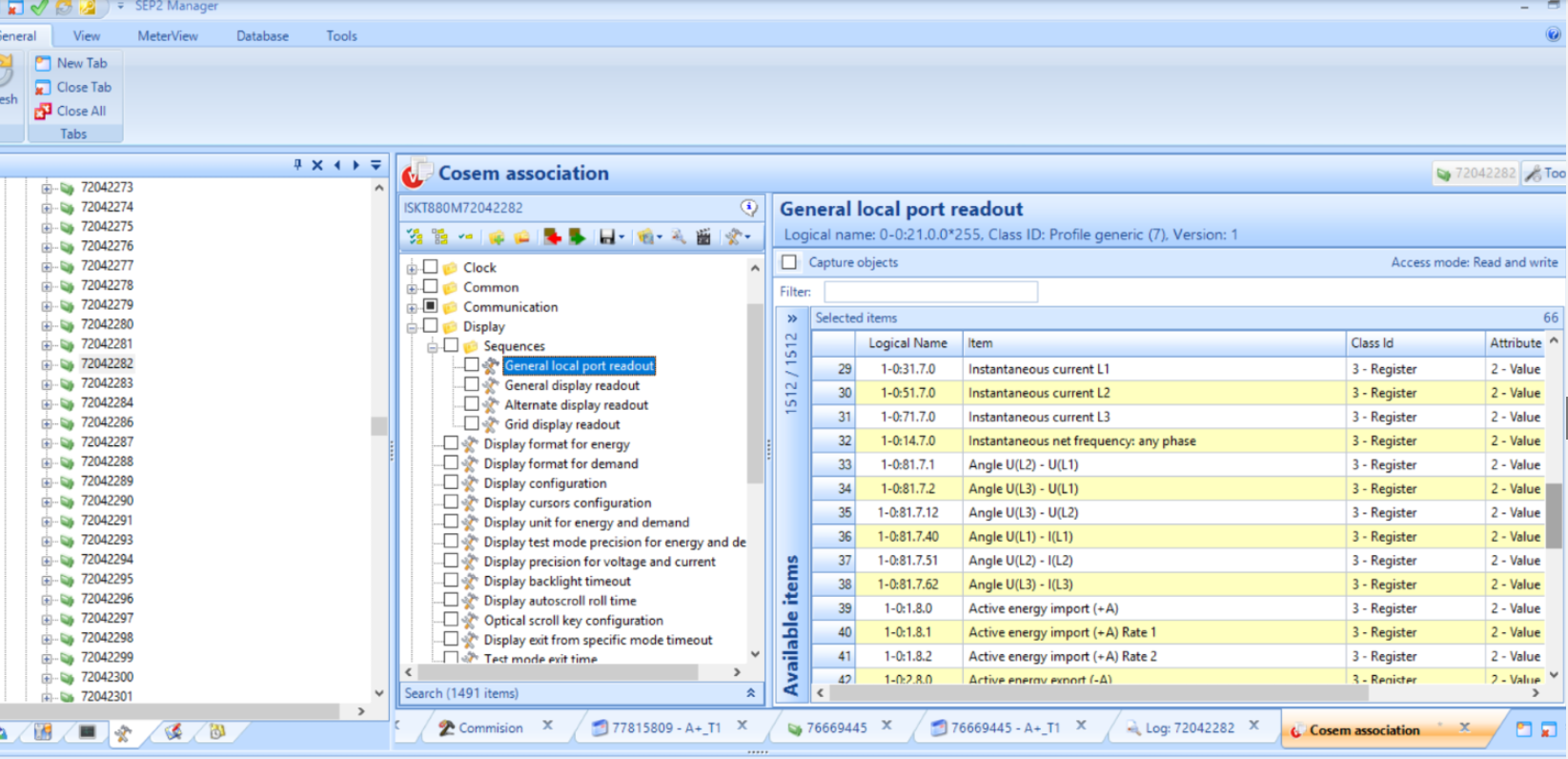

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä mittarille ISKT880M72042282, sivu General local port readout. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 valittu). Keskiruudun puu: Clock, Common, Communication, Display > Sequences (General local port readout korostettu sinisellä, General display readout, Alternate display readout, Grid display readout), sitten Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Oikea ruutu: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ei valittu; Access mode: Read and write; Filter tyhjä; Selected items 66 (1512 / 1512). Taulukon sarakkeet: Logical Name, Item, Class Id, Attribute. Näkyvät rivit, kaikissa Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Alareunan välilehtipalkki: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiivinen, oranssi).
Kuvan tekstikuvaus

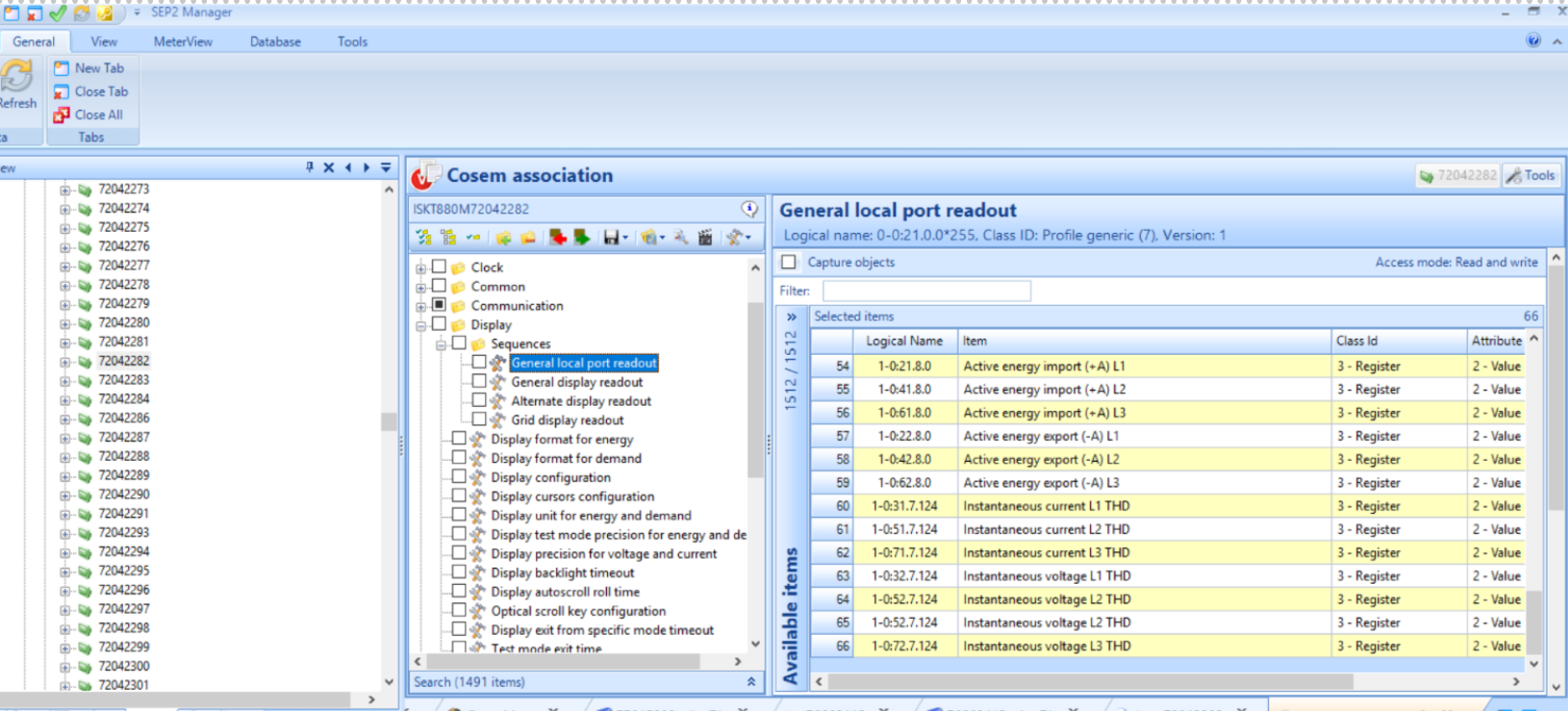

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä mittarille ISKT880M72042282, sivu General local port readout. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 valittu). Keskiruudun puu: Clock, Common, Communication, Display > Sequences (General local port readout korostettu sinisellä, General display readout, Alternate display readout, Grid display readout), sitten Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Oikea ruutu: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects ei valittu; Access mode: Read and write; Filter tyhjä; Selected items 66 (1512 / 1512). Taulukon sarakkeet: Logical Name, Item, Class Id, Attribute. Näkyvät rivit, kaikissa Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Alareunan välilehtipalkki: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktiivinen, oranssi).
Kuvan tekstikuvaus

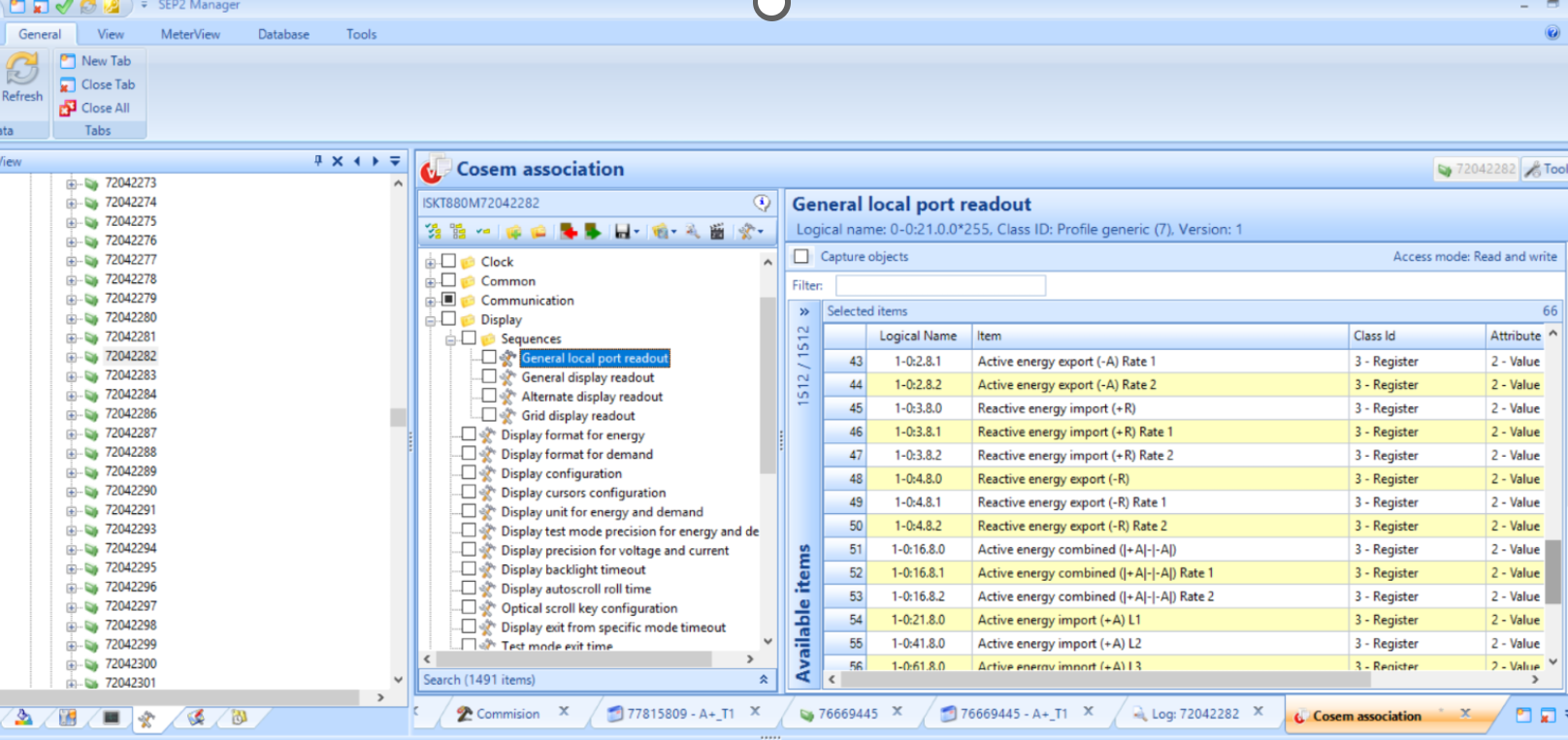

Kuvakaappaus SEP2 Manager -ohjelmasta (Iskraemeco), Cosem association -näkymä, sivu General local port readout, mittarille ISKT880M72042282. Nauhan välilehdet: General, View, MeterView, Database, Tools; General-nauhassa Refresh, New Tab, Close Tab, Close All. Vasemmassa ruudussa mittarinumerot 72042273–72042301 (72042282 on valittu). Keskiruudun puu: Clock, Common, Communication, Display > Sequences, jossa General local port readout (korostettu sinisellä, ruutu ei valittu), General display readout, Alternate display readout, Grid display readout; alla: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Oikean ruudun otsikko General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects -ruutu ei valittu; Access mode: Read and write; Filter-kenttä tyhjä; Selected items 66 (1512 / 1512 available). Taulukon sarakkeet: Logical Name, Item, Class Id, Attribute. Rivit: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Kaikilla riveillä: Class Id 3 - Register, Attribute 2 - Value.
6 Seuraava vaihe: lisää mittari Reduxiin
Kun mittari on määritetty, lisää se Reduxi Controlleriin. Noudata ohjetta Iskraemeco MT880 -energiamittarin lisääminen.
