1. Kuinka yhdistää ja määrittää
Löydät ohjeet valmistajan verkkosivulta - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Kuinka konfiguroida fyysinen yhteys lämpöpumppuun EVU-kontaktin kautta Smart Grid -tukea varten?

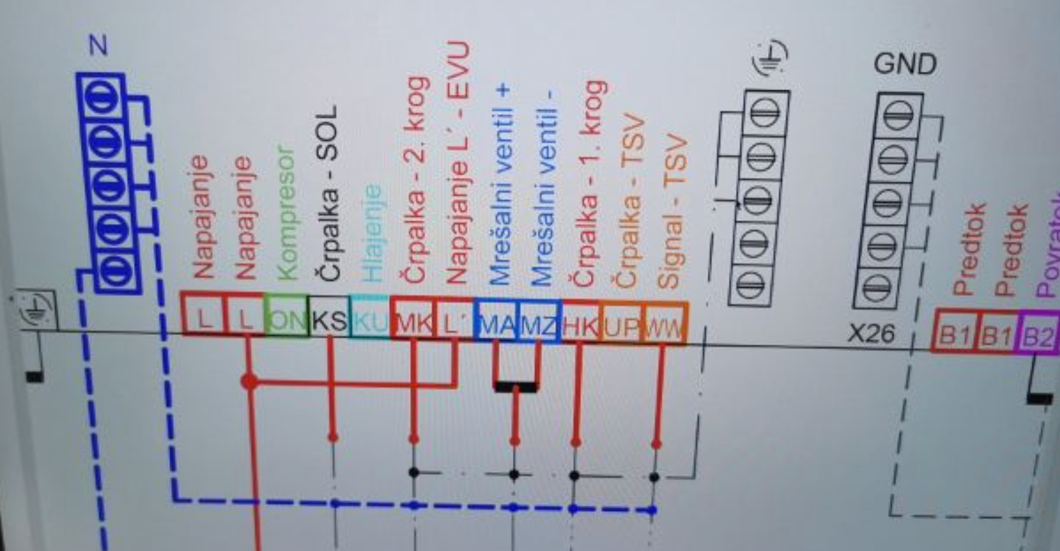

2.1 Etsi EVU-kontakti lämpöpumpusta
Katso alla olevaa esimerkkiä.

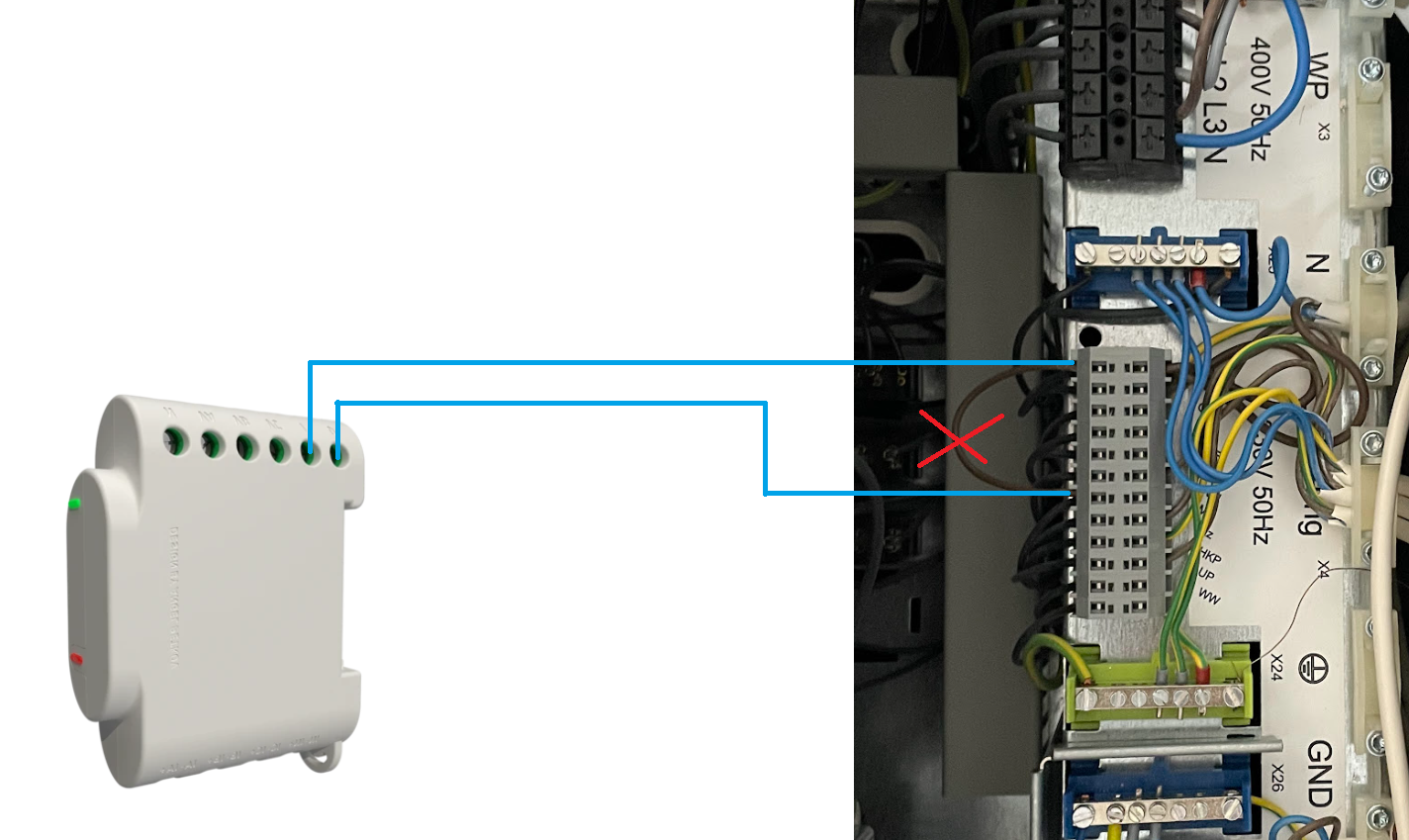

2.2 Yhdistä EVU-kosketin Shellyyn
Ota johto EVU-liittimestä ja liitä se Shelly "I" (Input) -liittimeen, joka tuli Stiebel Eltronin "L"-virtalähteestä. Vie johto Shellyn "O" (lähtö) -koskettimesta Stiebel Eltron -lämpöpumpun "EVU"-koskettimeen "L".
2.3. Määritä Shelly-käyttöliittymä
Paina nyt Shelly-käyttöliittymän painiketta kytkeäksesi I/O-kytkimen päälle tai pois päältä. Tarkista, onko EVU aktiivinen normaalisti suljettuna vai normaalisti auki. Stiebel Eltron on oletuksena asettanut tämän koskettimen aina kiinni, jotta CH pysyy toiminnassa. Jos se on auki, EVU-kosketin aktivoituu. Tämä tarkoittaa, että se on normaalisti suljettu ja tämä on asetettava vastaavasti Shelly 3EM:ssä.
3. Lisää laite Reduxi Configuratoriin
Ensin voit kirjautua sisään Reduxi Configuratoriin selaimen kautta käyttämälläReduxi Configurator -ohjelmaa.
1. Napsauta Lisää laite
2. Avaa perusasetukset
3. Valitse Viestintäkanava
4. Anna laitteen asetukset
5. Anna ja valitse Lisäasetukset
4. Määritä oikea strategia Reduxi Configuratorissa
Lisää strategia Reduxi-ohjaimeen (ON/OFF-strategia) ja määritä, milloin tämä kontakti on "avoin". Voit määrittää, että se avautuu, kun se saavuttaa verkkomittarin rajan.
