1. Miten M-Bus-liitäntä asetetaan Landis+Gyr E450 mittariin?
Määritä energiamittari seuraamalla Landis+Gyr E350 ali E450:n määrittäminen MAP120-työkalussa.
2. Fyysinen yhteys

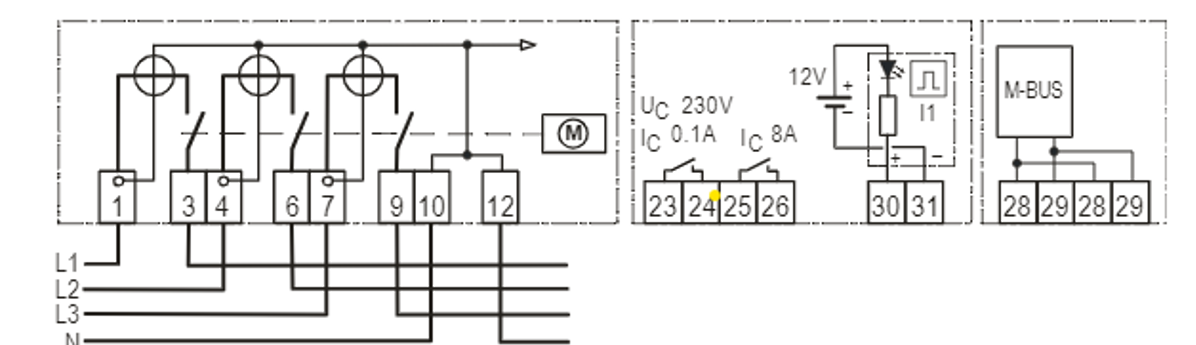

Liitä energiamittarin M-BUS suoraan Reduxi Landis Converter RS485-M-BUSiin. Käytä energiamittarissa PIN-koodeja 28 ja 29 alla olevan kuvan mukaisesti.
Yhdistä Reduxi Landis Converter RS485 -puolelta Reduxi Controlleriin tai Reduxi Gatewayyn ja valitse portti yksi tai portti kaksi:
A->A
B->B
GND->GND
Käyttöliittymään on ilmestynyt vihreä valo ja vilkkuva keltainen väri. Jos keltainen väri ei vilku, energiamittaria ei ole asetettu sähkönjakelusta eikä se lähetä tietoja.
3. Lisää laite Reduxi Configuratoriin
Ensin voit kirjautua sisään Reduxi Configuratoriin käyttämällä Reduxi Configurator -ohjelmaa selaimen kautta.
1. Napsauta Lisää laite

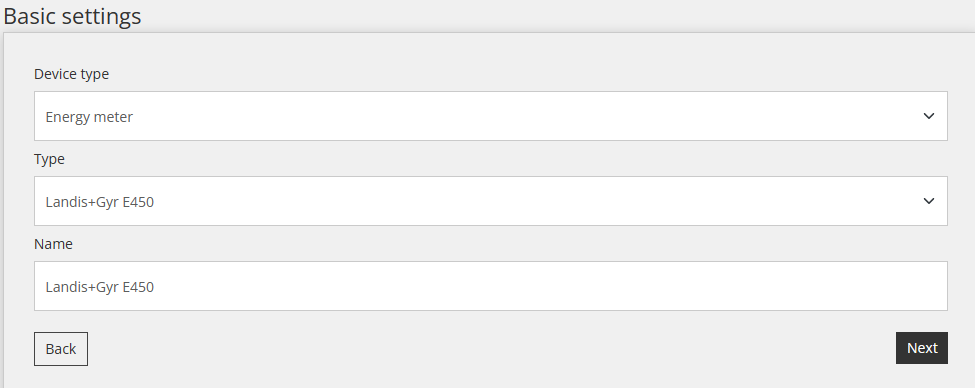

2. Avaa perusasetukset
3. Valitse Viestintäkanava
4. Valitse Laitteen kokoonpano
5. Testaa viestintää
5. Anna ja valitse Lisäasetukset
