1. Johdanto

Tervetuloa Reduxin maailmaan, jonka avulla voit hallita energiakuluja ja tehokasta sähkönkäyttöä kestävään kehitykseen. Tärkeimmät ominaisuudet:

• Huipputehon hallinta,
• Aurinkovoimalan tuotannon hallinta,
• Sähkönkulutuksen optimointi.

Tarkka mittaus ja energiankulutuksen analyysi ovat ensimmäisiä askelia energiankulutuksen vähentämisessä. Tämän tavoitteen saavuttamiseksi tarvitset oikeaa teknologiaa. Reduxi-muunnin mahdollistaa P1-mittareiden liittämisen Reduxi-järjestelmään Reduxi-ohjaimen kautta.

2. Liitäntäohjeet

Reduxi Converter P1 WiFi / Ultra on ensin liitettävä WiFi-verkkoon. Sen jälkeen sinun on liitettävä Reduxi-muunnin Reduxi-ohjaimeen äskettäin luodun TCP/IP-yhteyden kautta.

Katso myös tämä asiakirja: Yhdistä P1-WiFi-muunnin Reduxiin

• Liitä älymittari RJ12-kaapelilla Reduxi-muuntimeen (varmista, että RJ12-kaapelin johtojen järjestys on sama molemmissa RJ12-kaapelin päissä). Toimivan kaapelin mukana pakkauksessa.
• Muuntimen vihreä LED-valo alkaa palaa.

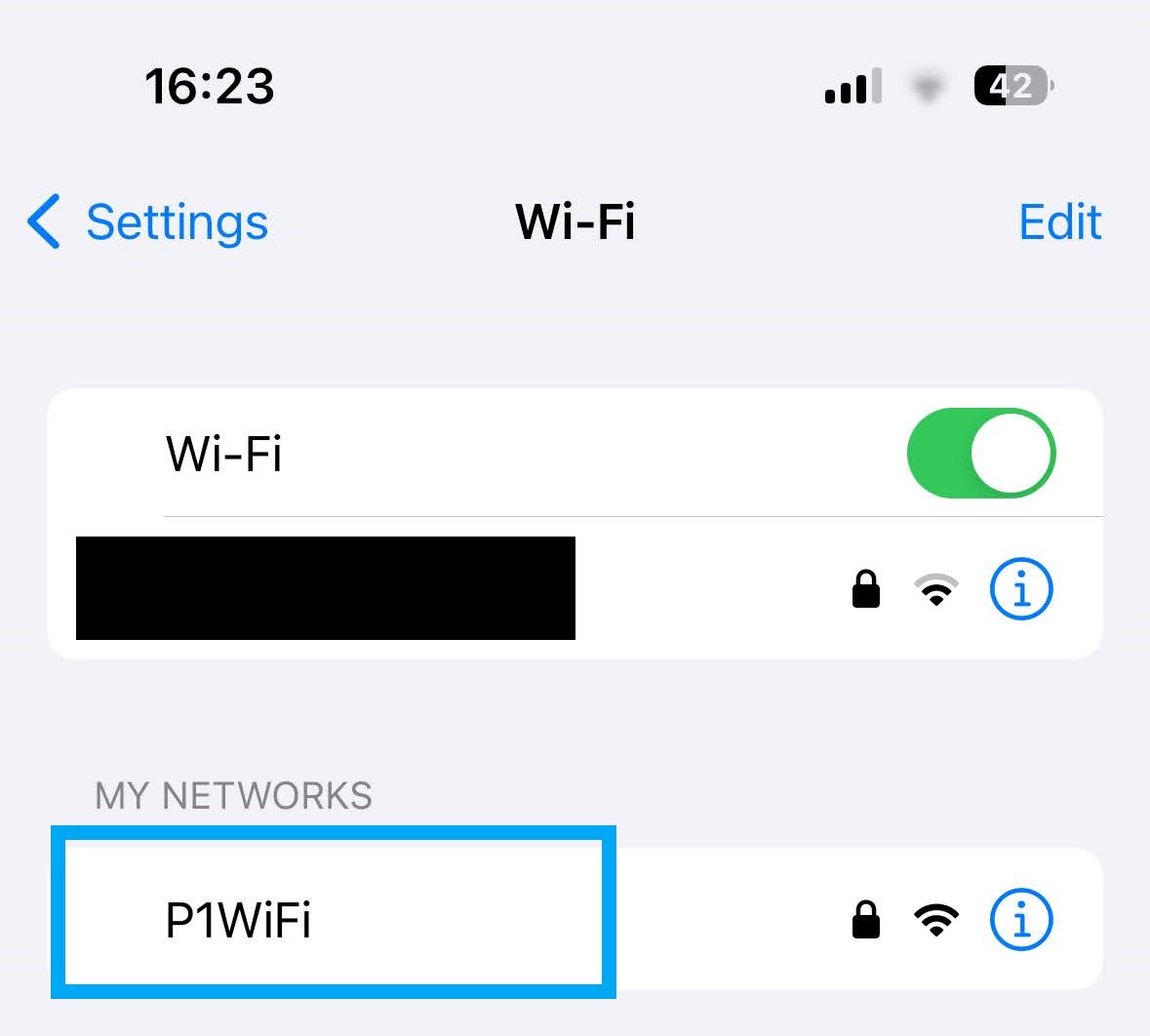

• Siirry WiFi-verkkoihin puhelimella tai tietokoneella ja muodosta yhteys WiFi-verkkoon nimeltä "P1WIFI".

• Jos ikkuna ei aukea automaattisesti, avaa selain ja siirry osoitteeseen http://p1wifi.local

• Käytä käyttäjätunnusta "admin" ja salasanaa "admin" kirjautumiseen.

• Liitä muuntaja paikalliseen WiFi-verkkoon määrittämällä langattoman verkon asetukset (suosittelemme staattisen IP-osoitteen asettamista).

• Klikkaa tallenna ja yhdistä nyt matkapuhelimella tai tietokoneella samaan paikalliseen WiFi-verkkoon, johon olet liittänyt muuntimen.
• Yhdistä Reduxi-ohjaimeen siirtymällä osoitteeseen http://reduxi.local, kirjaudu sisään ja valitse "Lisää laite".

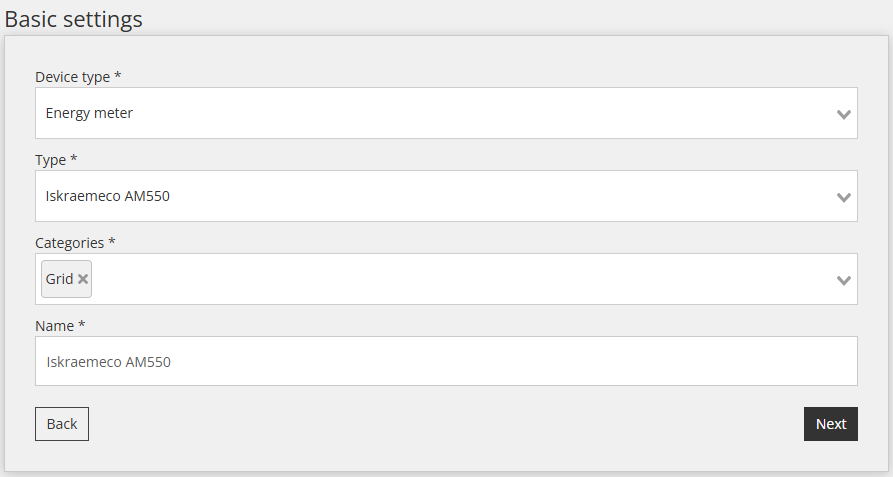

• Valitse "Energiamittari" ja älymittarin tyyppi P1-portilla, jonka haluat lisätä (esim. Iskraemeco AM550). Muut kentät voidaan jättää oletusarvoiseksi. Esimerkiksi:
  • Valitse laitteen tyyppi: Energiamittari,
  • Valitse tyyppi: Iskraemeco AM550,
  • Valitse kategoria: Verkko,
  • Ja määritä nimi.

Huomaa, jotkut energiamittareita eivät ole yhteensopivia P1-protokollan kanssa.

• Valitse seuraavassa näytössä yhteystyyppi: "Muunnin WiFi - P1"

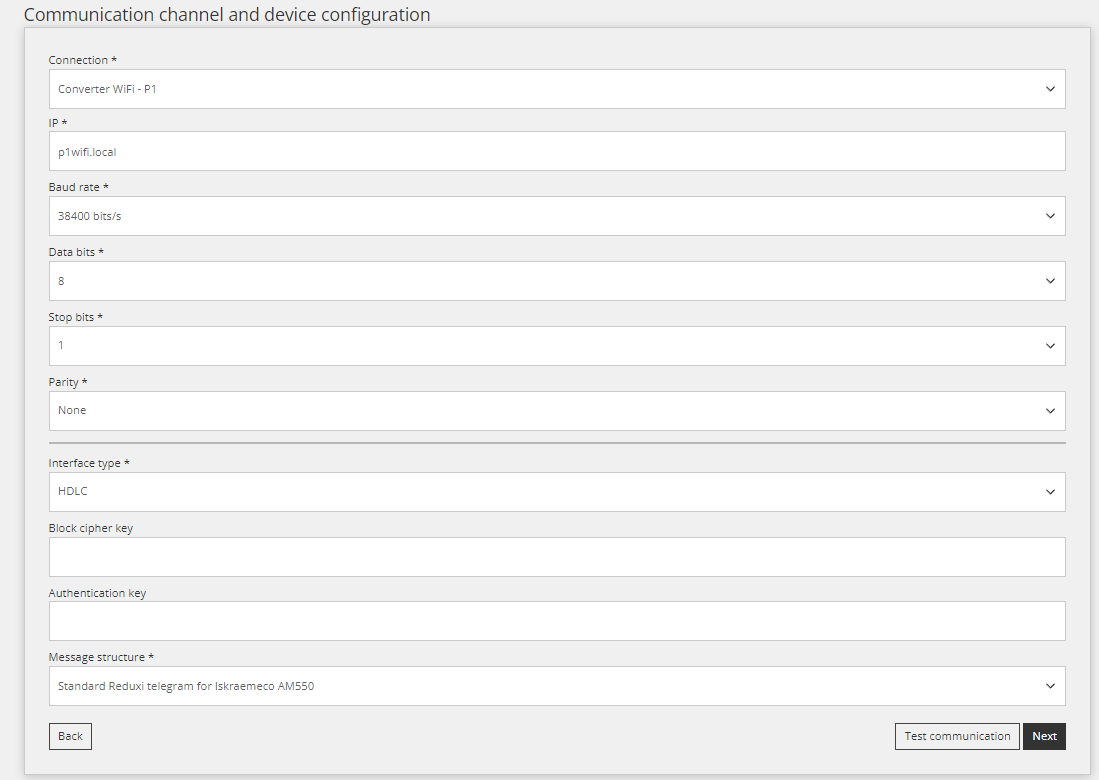

• Syötä Reduxi Converter P1 WiFi:n IP-osoite tai kirjoita p1wifi.local. HUOMAA: Viimeinen parametri "Viestirakenne" voi vaihdella sen mukaan, missä mittari sijaitsee (ts. eri maat) ja se on muutettava vastaavasti. Muut voidaan jättää oletusarvoiseksi.

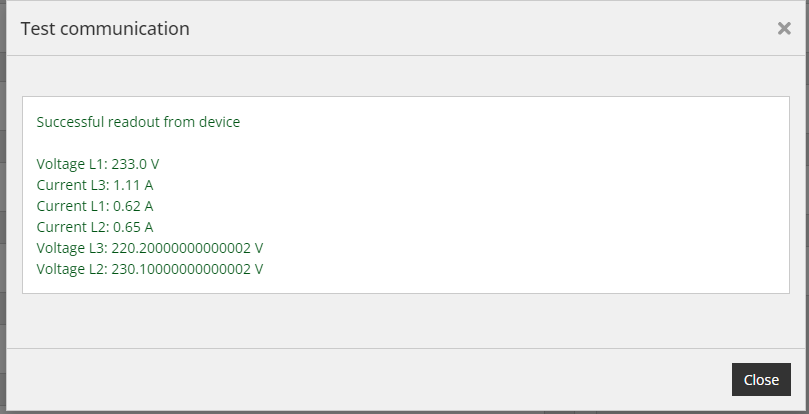

• Yhteyden testaus tapahtuu "Test communication" -painikkeella alhaalla, heti kun kaikki "Communication channel" -kentät on täytetty.

• Viestintävasteessa on kaksi eri tapausta.
  • Tapaus 1: Viestintä toimii oikein

• Tapaus 2: Ei voida kommunikoida laitteen kanssa

• Jos viestintä toimii, valitse "Valmis", ja laite lisätään.
• Jos viestintä ei toimi, kokeile seuraavia
  • Tarkista ja kokeile "Viestirakennetta"
  • Tarkista, onko muuntaja oikein kytketty verkkoon. Voit yrittää muodostaa yhteyden muuntajaan selaimen avulla avaamalla http://p1wifi.local tai IP-osoitteen, jonka olet määrittänyt.
  • Tarkista kaikki tässä asiakirjassa annetut vaiheet.
  • Ota yhteyttä Sähkönjakeluyritykseen (DSO) sähkömittarin vastaavan mukaiseksi määrittämiseksi. Selitä, että tarvitset mittarin raportoimaan mittaukset säännöllisesti.

Ohjelmiston määritystä/asennusta varten, käy verkkosivustolla, jossa on uusin dokumentaatio:

support.reduxi.eu.

Yhteensopivat laitteet

Reduxi P1 WiFi -muunnin on yhteensopiva energiamittareiden kanssa, jotka noudattavat P1-standardia. Esimerkiksi:

- Iskraemeco AM550

3. Tekniset tiedot

3.1. Mitat

• Kiinnitettävä kotelo.
• Mitta: 35,4 x 70,4 x 22 mm.
• Suojaus: <IP20.
• Paino: 30 g.

3.2. Tekniset tiedot

3.3. Liitäntäpistokkeet

3.3.1. RJ12-pistokkeet

Kuva 2: RJ12-viestintäpistokkeet (merkitty numerolla 2).

1. +5 V DC virtalähde.
2. Tietolinjan kysyntä – lähtö.
3. Tieto GND.
4. NC – ei kytketty.
5. Tietolinja – tulo.
6. Virtalähteen GND.

• Viestintä P1-lähdön kautta.
• Jännitetaso: 0 V – 5 V.

3.3.2. LED-ilmaisinvalot

	Vihreä LED: Virtalähde on aktiivinen.
	Violetti LED vilkkuu: Laite on kytketty kotisi Wi-Fi-verkkoon ja tietoja siirretään.
	Sininen LED vilkkuu: Laite on kytketty kotisi Wi-Fi-verkkoon eikä tietoja siirretä.
	Punainen LED päällä: Laitetta EI ole kytketty kotisi Wi-Fi-verkkoon ja tietoja siirretään.

4. Vianmääritys

Ongelmien sattuessa suorita tehdasasetusten palautus ja aloita puhtaasta pöydästä.

Tehdasasetusten palautus on tarpeen, jos muuntaja on kytketty toiseen energianmittaukseen tai toiseen paikkaan.

Tehdasasetusten palauttamiseksi muuntajassa tee seuraavat toimenpiteet:

• liitä muuntaja virtalähteeseen (jonka voi saada mittarista tai ulkoisesta virtalähteestä)
• pidä palautuspainiketta painettuna 10 sekuntia, kunnes punainen diodi syttyy

Jos muuntajaa ei voi liittää pilviverkkosovellukseen, poista se ensin pilviverkkosovelluksesta.

5. Yleiset käyttöohjeet

• Käyttämällä tätä laitetta hyväksyt Tietosuojakäytäntö ja Käyttöehdot
• Lue ja säilytä nämä ohjeet tulevaa käyttöä varten. Noudata kaikkia varoituksia ja ohjeita.
• Sijoitus: Varmista, että tuote on sijoitettu vakaalle, värähtelemättömälle pinnalle.
• Pakkausten avaaminen: Poista kaikki pakkausmateriaalit ennen kuin liität tuotteen virtalähteeseen.
• Ilmanvaihto: Pidä ilmanvaihtoaukot vapaina; älä aseta esineitä tuotteen päälle.
• Kosteus ja nesteet: Suojaa tuote altistumiselta nesteille, sateelle tai kosteudelle.
• Puhdistus: Irrota tuote aina pistorasiasta ennen puhdistusta. Käytä vain pehmeää, kuivaa kangasta; vältä neste- tai suihkepuhdistusaineita.
• Avautumat: Älä työnnä esineitä mihinkään avautumiseen.
• Korjaukset ja muutokset: Älä yritä avata tai korjata tuotetta itse, sillä tämä mitätöi takuusi. Vain pätevät huoltoteknikot saavat suorittaa korjauksia.
• Siirto: Irrota tuote virtalähteestä ennen sen siirtämistä.
• Tarrat: Pidä kaikki alkuperäiset tarrat ehjinä ja älä poista niitä tuotteesta.
• Lämpölähteet: Vältä tuotteen asentamista lähelle lämpölähteitä, kuten patterit, lämmittimet tai muut lämmön tuottavat laitteet.
• Virtajohto: Asenna virtajohto varmasti ja varmista, että se ei ole kompastumisvaara tai altistunut mahdollisille vaurioille esineistä, jotka voivat puristaa tai kiertää sitä.
• Lisävarusteet: Käytä vain valmistajan suosittamia lisävarusteita tai lisälaitteita.
• Irrottaminen: Irrota tuote virtalähteestä ukkosmyrskyn aikana tai jos sitä ei käytetä pitkään aikaan.
• Jännitevaatimukset: Liitä tuote vain sellaiseen pistorasiaan, joka vastaa näissä ohjeissa määriteltyjä jännitevaatimuksia.
• Virransyöttö: Varmista, että laitteen virransyöttö on aina käytettävissä ja toiminnassa.
• Sähkökuorma: Älä ylikuormita pistorasioita, jatkojohtoja tai sulakkeita.

Valmistaja

Nimi: AMIBIT d.o.o.

Osoite: Šaleška 2 a, 3320 Velenje

Y-tunnus: 6930808000

ALV-tunnus: SI51315831

Sähköposti: info@reduxi.eu

Puhelin: +386 (0)3 777 01 40

Asiakirja

Tarkoitus: Reduxi-muunnin P1 WiFi

Versio: V1.0 12.2022

Tekijänoikeus

© 2022 AMIBIT d.o.o.

Kaikki oikeudet pidätetään. Tämän asiakirjan osaa ei saa toistaa, tallentaa tallennus- ja hakujärjestelmään tai muuhun muotoon, elektroniseen, sähköstaattiseen, magneettinauhaan, kopiointiin tai muuhun ilman AMIBIT d.o.o.:n etukäteen antamaa kirjallista lupaa.
