Reduxi-ohjaimen yhdistäminen go-e Gemini flex -laturiin. Go-e voidaan yhdistää Wi-Fi:n kautta, ja se käyttää OCPP-protokollaa. Reduxi voi pienentää sähkölaskuasi 70 prosenttia.
1. Asenna go-e -sovellus
Asenna sovellus käyttämällä joko seuraavia QR-koodeja tai linkkejä:
1.1 iOS
Apple App Store:
https://apps.apple.com/sg/app/go-e/id1287123220
1.2 Android
Google Play Kauppa:
https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
2. Go-e-laturin määrittäminen
Kun latausasema on asennettu ja kytketty virtalähteeseen, se on määritettävä sovelluksen kautta ja yhdistettävä sisäiseen Wi-Fi-verkkoon.
Tässä tehdään ero seuraavien välillä:
- uudet latausasemat ja
- laitteet, jotka on jo määritetty.
Jos olet jo yhdistänyt latausaseman sovellukseen ja Wi-Fi-verkkoosi, jatka tästä:
2.1 Uuden go-e-laturin yhdistäminen

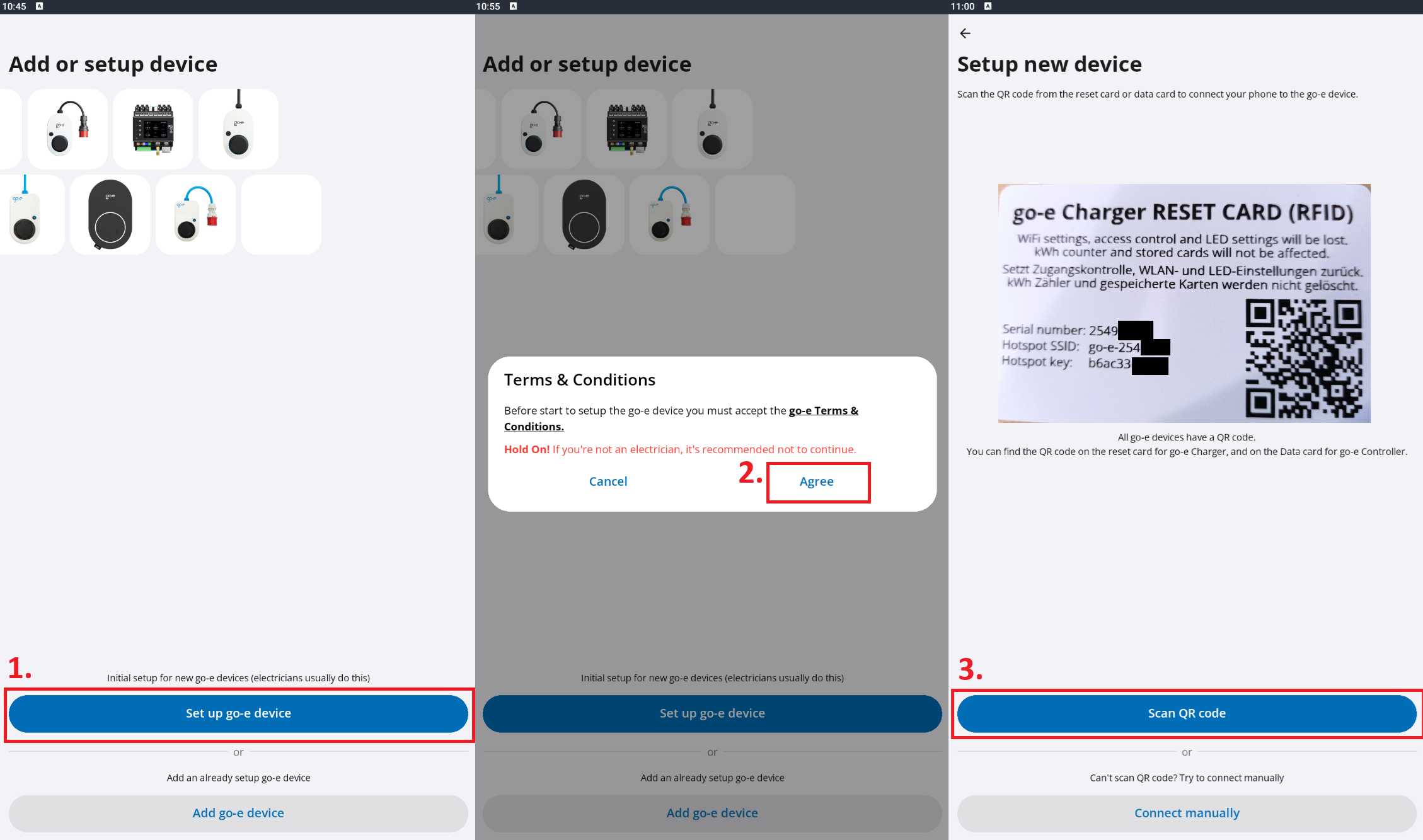

- Aloita tämä käynnistämällä sovellus ja valitsemalla "Uuden go-e-laturin alkuasennus"
- Seuraavaksi sinun on hyväksyttävä käyttöehdot.
- Nyt voit lisätä laitteen skannaamalla QR-koodin.
Tätä varten tarvitset go-e-laturin nollauskortin, joka sisältyy laitteeseen. - Avautuvassa ikkunassa sinun on annettava ja vahvistettava hotspotin salasana, joka on painettu go-e-kortin nollauskorttiin.
- Kirjoita sitten maa ja paina jatka.
- Voit valinnaisesti määrittää teknikon salasanan, joka suojaa kokoonpanoa luvattomalta käytöltä.
- Valitse nyt Wi-Fi-verkko, johon Reduxi-ohjain ja go-e-laturi yhdistetään.
Jos sitä ei näy, voit myös syöttää verkon manuaalisesti. - Kun olet antanut salasanan, vahvista asetukset.
- Nyt sinun on valittava salasana latausasemalle ja määritys on valmis.
- Lopuksi katkaise hotspot-yhteys laturiin ja vaihda älypuhelimesi Wi-Fi-yhteyteen, jotta voit ohjata laturia etänä.
3. Luo OCPP:n kokoonpano go-e-laturin ja Reduxi-ohjaimen välille
3.1 Lisää laite

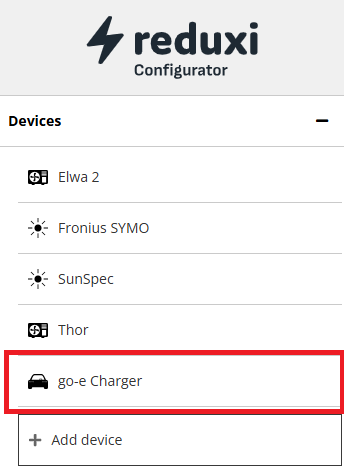

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

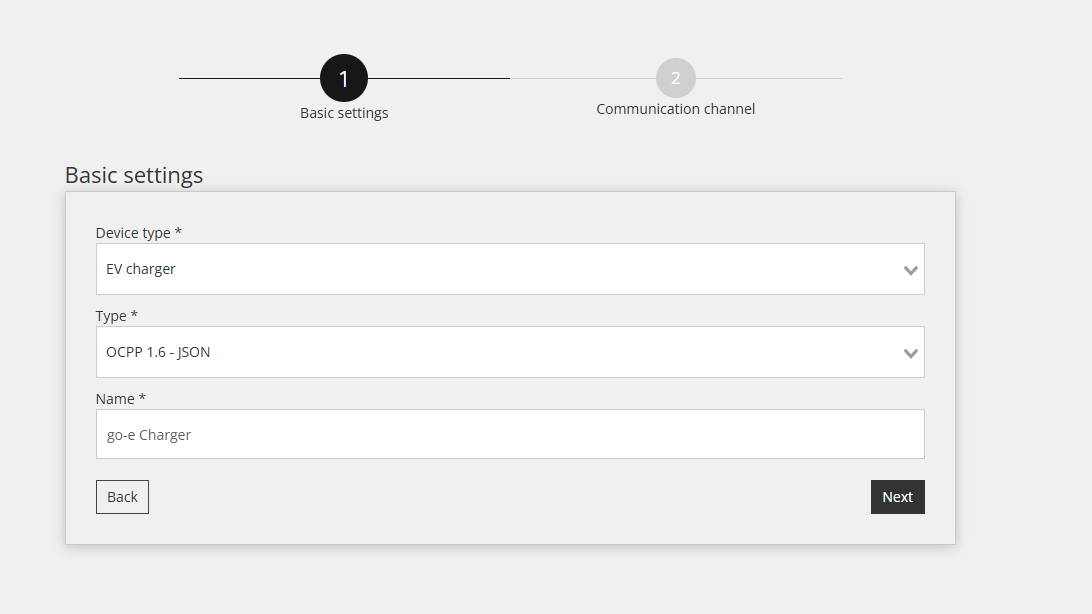

3.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa perusasetukset:
- Valitse Laitetyyppi: Sähköauton laturi,
- Valitse Tyyppi: OCPP 1.6 - JSON,
- Ja määritä nimi.
3.3 Laitteen konfigurointi OCPP:lle

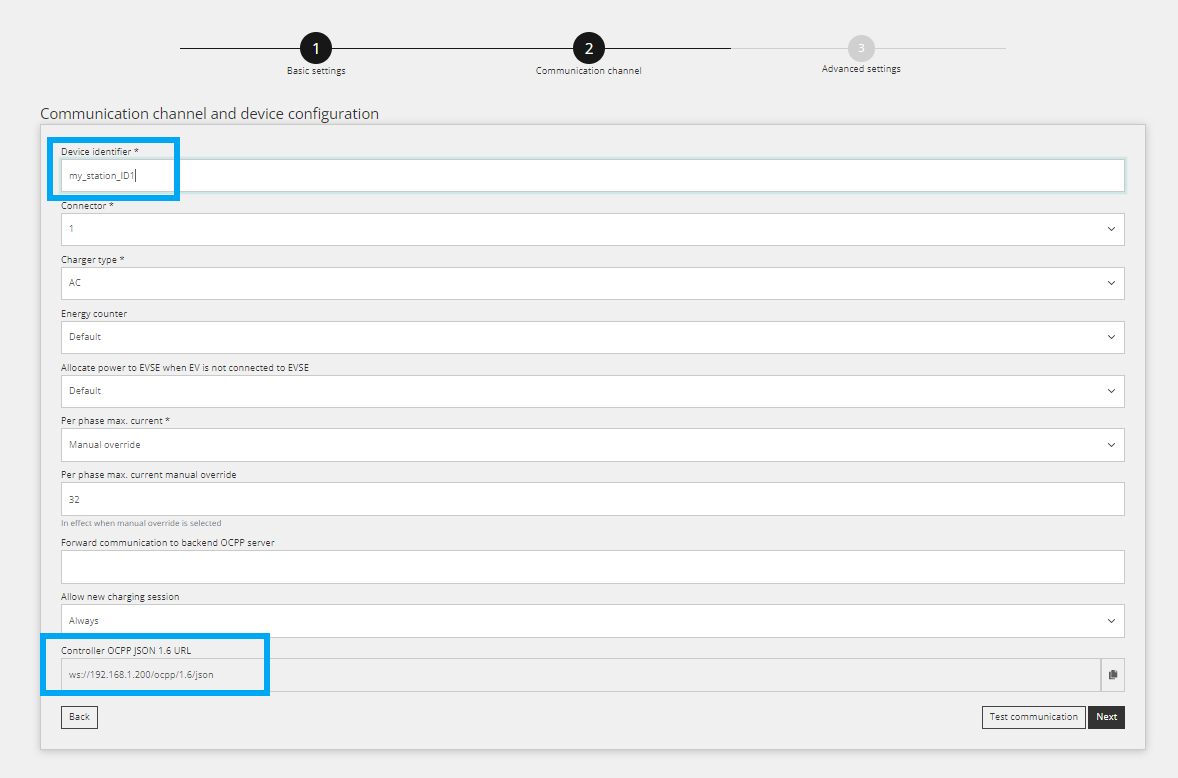

Toista vaihetta käytetään tiedonsiirtokanavaan, jotta OCPP-tiedonsiirto toimisi oikein. Määritä ensin laitetunnus (valintasi mukaan). OCPP json 1.6 -protokollan tapauksessa tarvitaan URL-osoite, jonka Reduxi-ohjain luo automaattisesti. Kun olet luonut URL-osoitteen, sinun on lisättävä /Laitetunnus URL-osoitteen loppuun. Esimerkki-URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.
3.4 Määritä OCPP go-e-sovelluksessa
Kun olet hankkinut oikean URL-osoitteen, sinun on liitettävä se go-e Charger -sovelluksen "Internet"-välilehdessä olevaan "OCPP"-valikkoon.

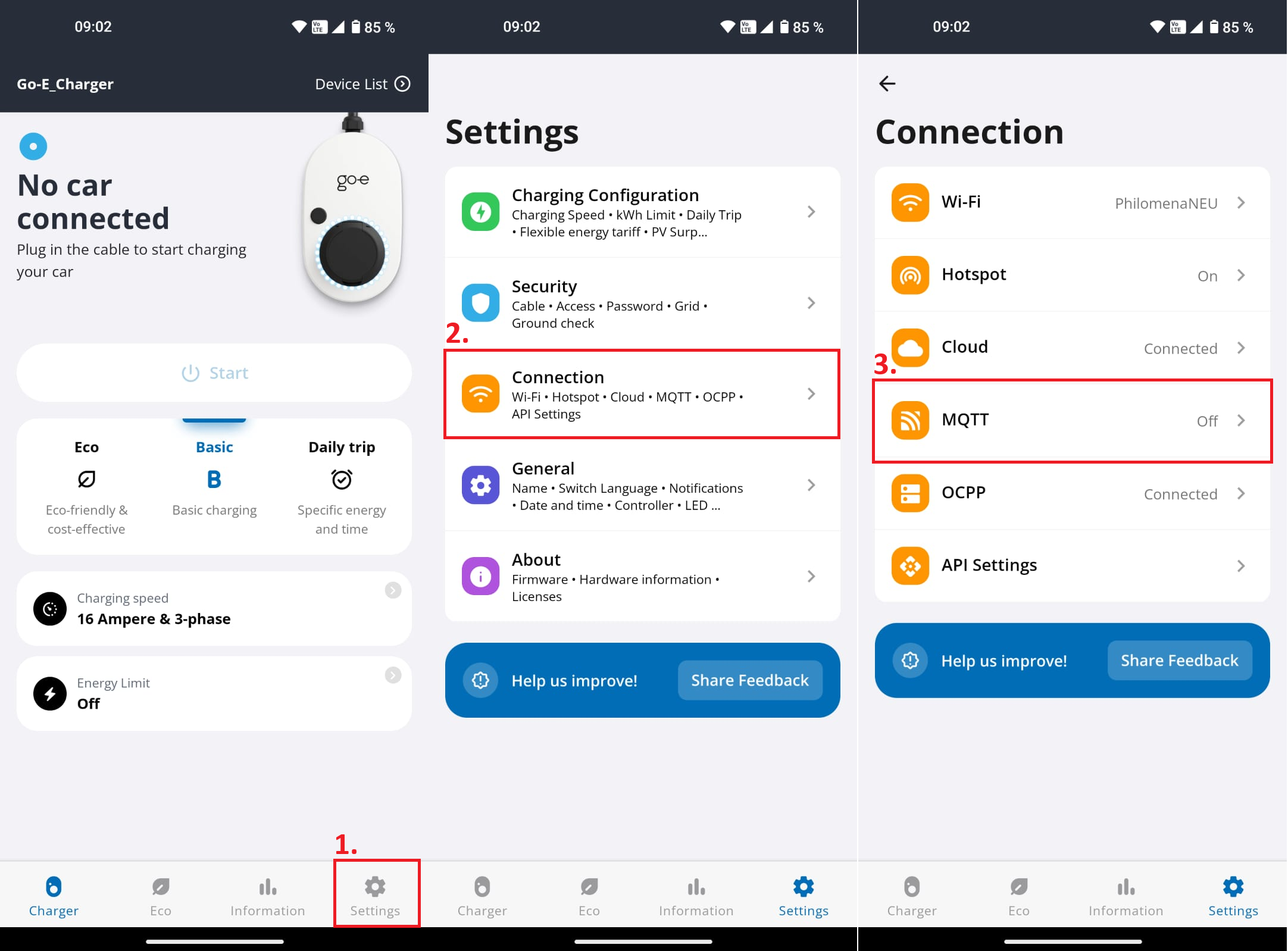

- Valitse go-e-sovelluksen aloitusnäytön alareunassa oleva “Asetukset”.
- Valitse seuraavaksi “Yhteys” -valikko.
-
Napsauta avautuvassa alavalikossa “MQTT".

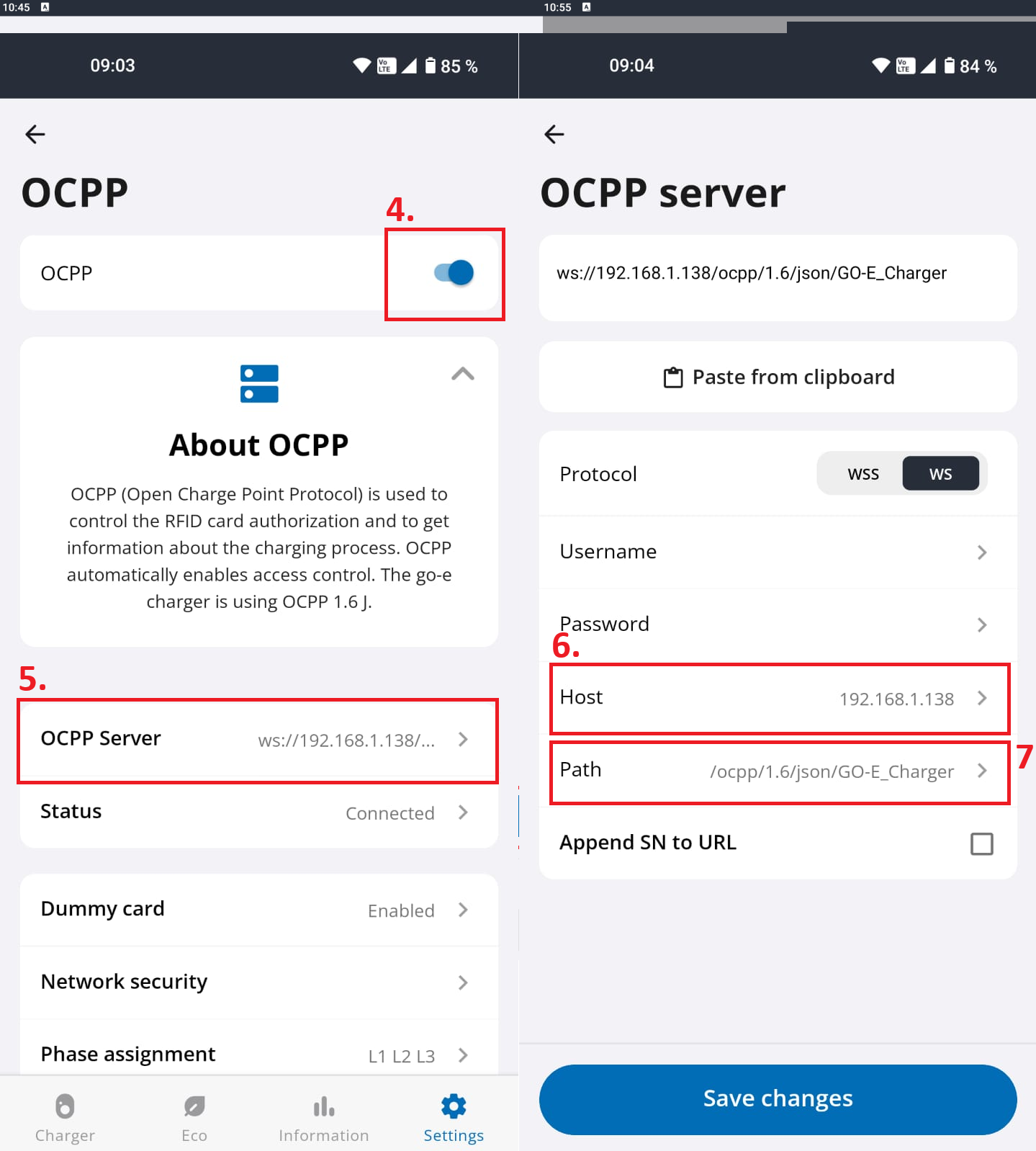

- Valitse MQTT-valikossa OCPP:n vieressä oleva valintaruutu.
- Valitse OCPP:n asetukset.
- Kirjoita tähän Isäntä-kohdassa Reduxi-ohjaimen IP-osoite, joka näkyi vaiheessa 3.3 alareunassa olevassa välilehdessä.
Esimerkkinä: 192.168.1.138 - Ja kirjoita tähän polku, joka näkyi vaiheen 3.3 alareunassa. Lisäksi kirjoita tähän tarkka laitteen nimi, sellaisena kuin se on määritetty vaiheessa 3.3 ensimmäisellä rivillä:
Esimerkki: /ocpp/1.6/json/my_station_ID1 - Tallenna asetukset ja palaa Reduxi-ohjaimeen jatkaaksesi testiviestinnällä.
4. Testiviestintä

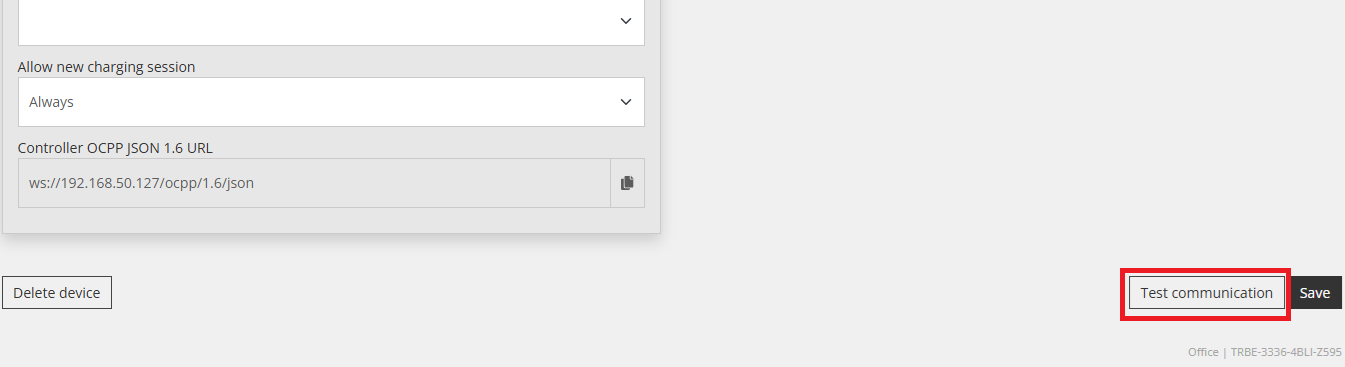

Suorita viestintätesti valitsemalla haluamasi latausasema Reduxi-ohjaimen päävalikosta.

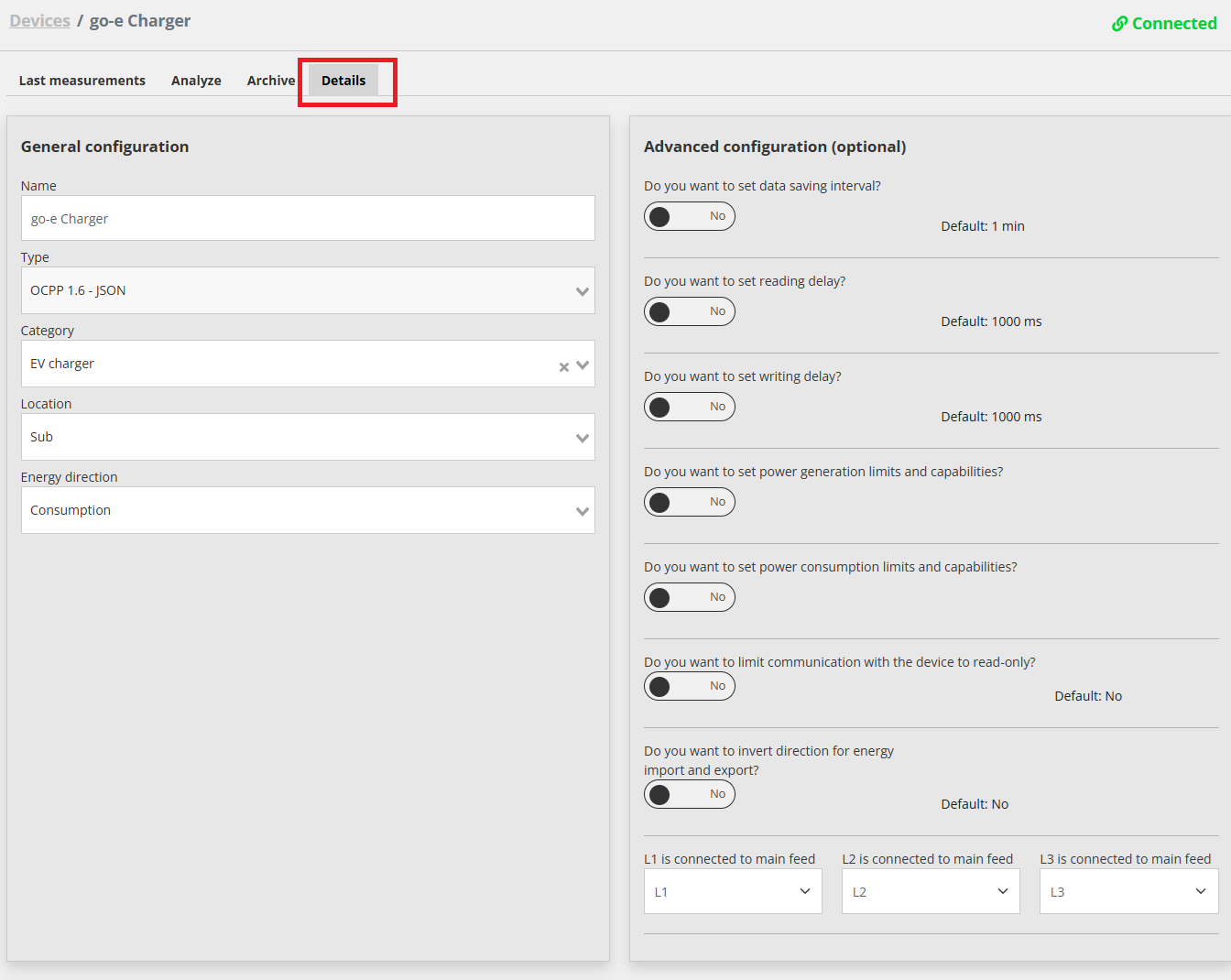

Valitse ylävalikosta "Tiedot"-välilehti, vieritä alas ja aloita testi painamalla painiketta.
Viestintävastauksia on kolme erilaista.
Tapaus 1: Viestintä toimii oikein

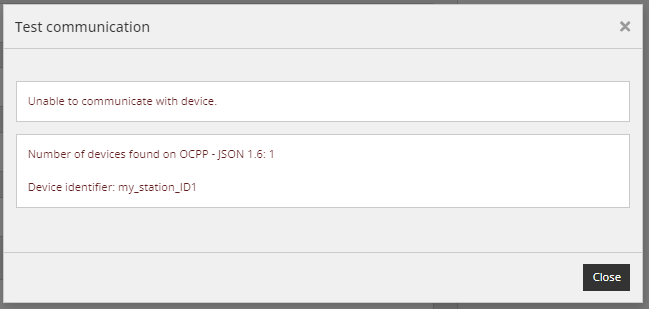

Tapaus 2: Laitteen 1 kanssa ei voida kommunikoida, laitteen tunnus ei ole asetettu tai se on erilainen
Tapaus 3: OCPP 1.6 -viestinnällä varustettua laitetta ei löydy

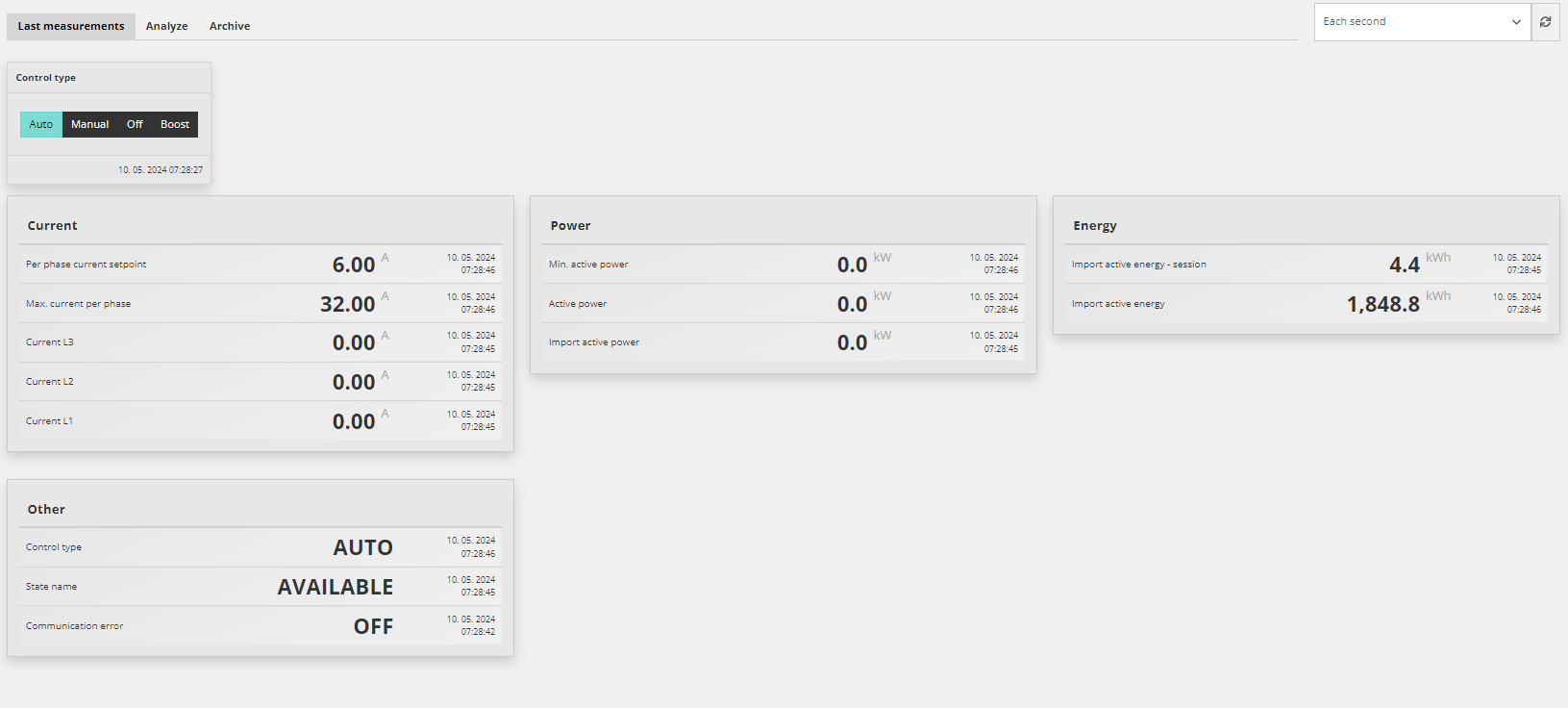

4.2 Laitteen lukemat
Tämän kohdan tarkoituksena on näyttää, miten laitteen lukemat tarkistetaan. Tämä tehdään kohdassa "Laite/Viimeisin mittaus.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa ja hallita pilvisovelluksen Reduxi kautta.
