Liitä Reduxi Hybrid Inverter Deyeen. Tiedonsiirto on asetettu RS-485 -liitäntää ja käyttää Modbus-protokolla. Reduxi voi pienentää sähkölaskuasi 70 %.

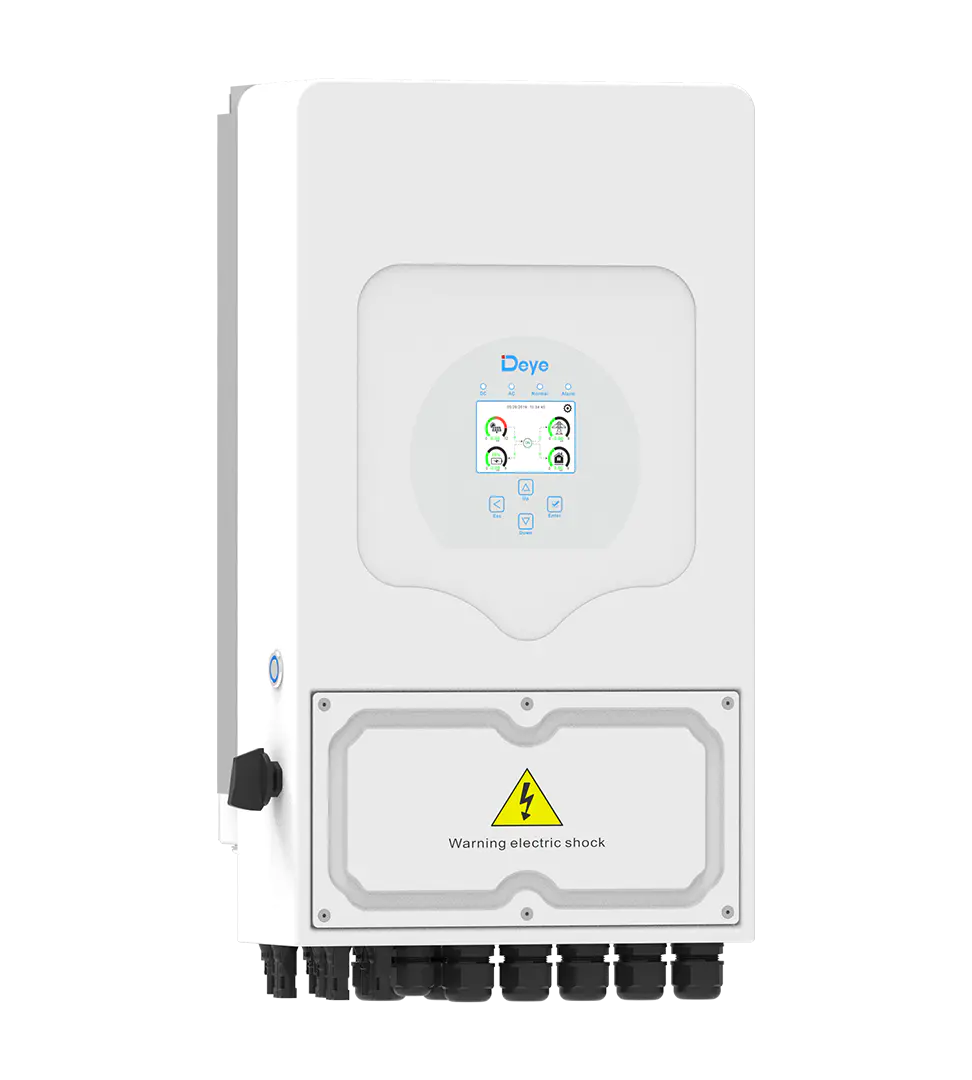

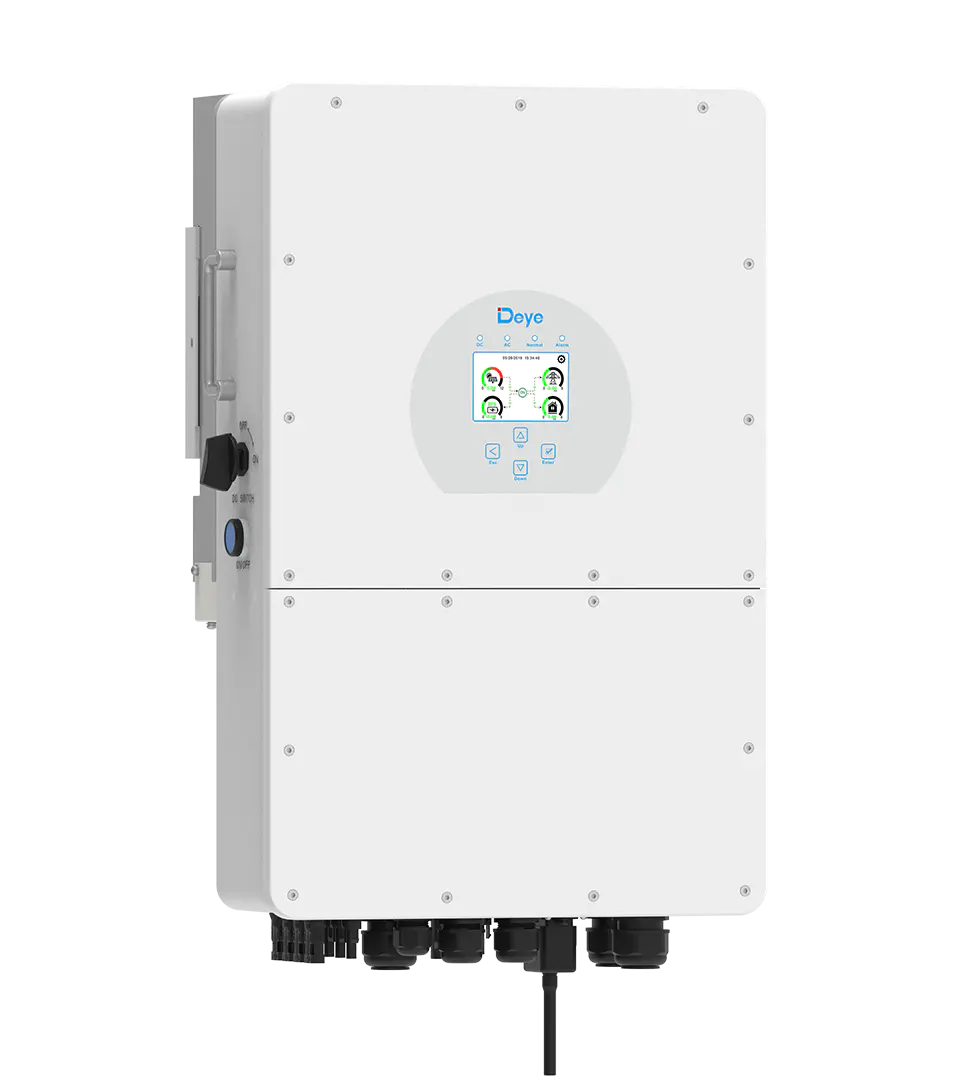

Kuva Hybrid Inverter Deye (1-vaihe) Kuva Hybrid Inverter Deye (3phase LV)

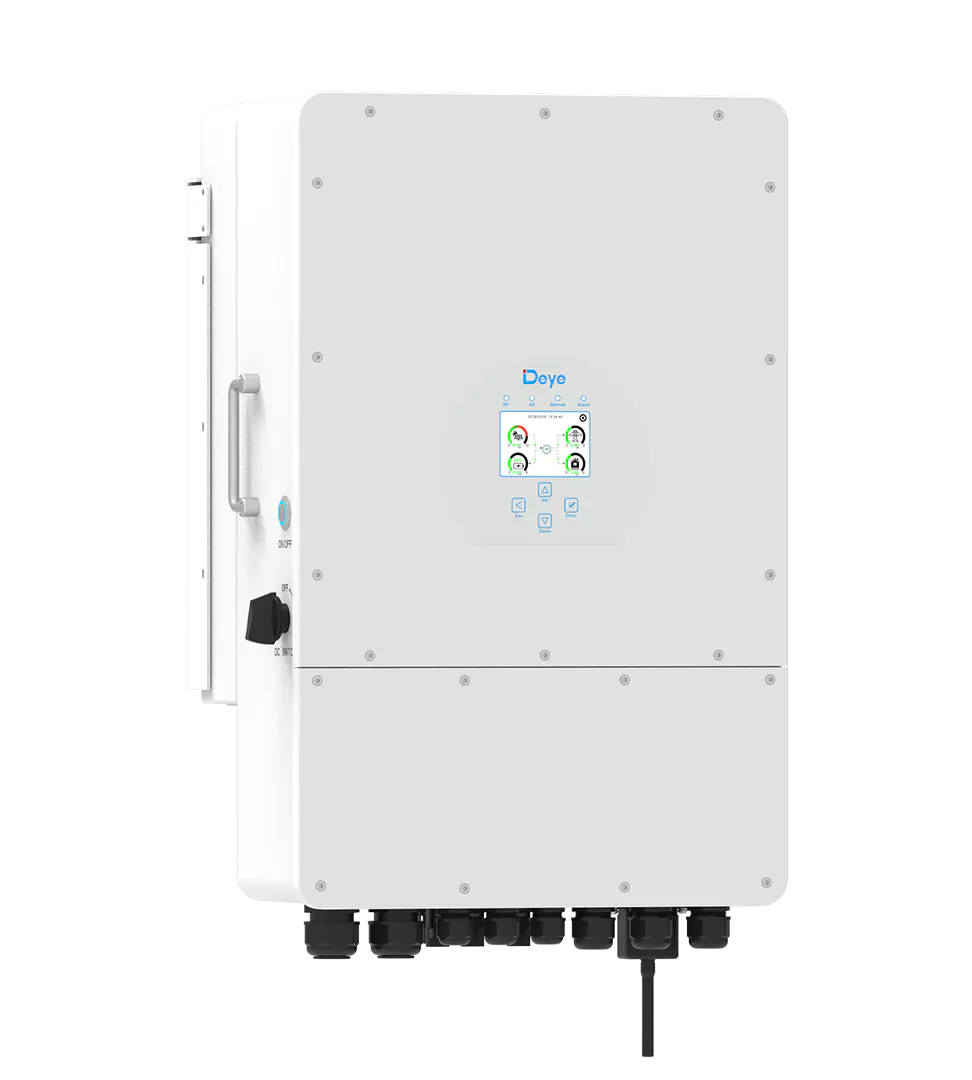

Kuva: Hybrid Inverter Deye (3phase HV)

Tietyt mallit:

SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Yksivaiheinen | 2 MPPT | Hybridi invertteri | Tuettu pienjänniteakku -> Linkki käyttöohjeeseen: Käyttöopas | Yksivaiheinen hybridi-invertteri matalajännite (LV)
SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Kolmivaiheinen | 2 MPPT | Hybridi invertteri | Tuettu pienjänniteakku -> Linkki käyttöohjeeseen: Käyttöopas | Kolmivaiheinen hybridi-invertteri matalajännite (LV)
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25 kW | Kolmivaiheinen | 2 MPPT | Hybridi invertteri | Tuettu HV-akku --> Linkki käyttöohjeeseen: Käyttöopas | Kolmivaiheinen hybridi-invertteri korkeajännite (HV)

Tärkeä tieto!:

Jos Matala jännite (LV) on valittu asennukseen, Modbus-liittymään pääsee vain RTU-yhteydellä.

Jos Korkea jännite (HV) on valittu, Modbus-liittymään voi käyttää myös Solarman-donglea, jossa on Modbus TCP/IP.

1. Fyysinen yhteys Reduxin ja Deye Hybrid -invertterin välillä

Jotta Reduxi-ohjain voidaan liittää Hybrid Inverter Deye -laitteeseen, RS-485-fyysinen sarjaliitäntä molemmilla puolilla on asetettava oikein.

1.1 RS-485-liitännän Reduxi-ohjainpuoli

Kaikki asiaankuuluvat yhteystiedot ovat saatavilla Reduxi Controller -sivustolla kohdasta 2.3.4 Viestintärajapinnat.

1.2 Hybridiinvertteri RS-485-sarjaliitännän puoli

Hybridi Inverter Deye käyttää RJ-45-liitintä fyysiseen liitäntään Modbus-porttiin. Käyttöoppaat tarjoavat tietoa porttien sijainnista.

Yksivaiheinen hybridi-invertteri LV:

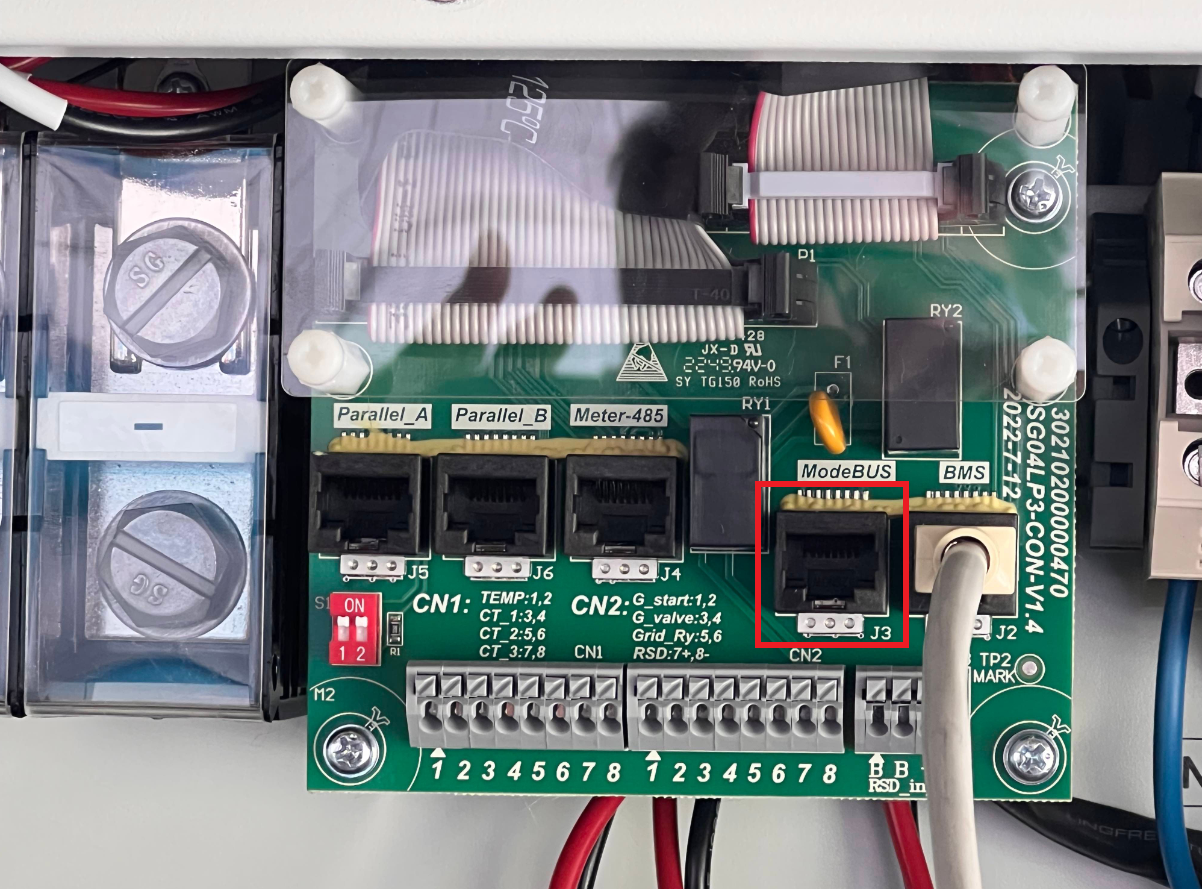

Todellinen kuva yksivaiheisesta hybridiinvertteristä, joka näyttää missä ModBUS-portti sijaitsee piirilevyn hybridiinvertterissä. Lisäksi oikealla oleva kuva oikeasta johdotuksesta, TÄRKEÄÄ.

Kolmivaiheinen hybridi-invertteri LV:

Todellinen kuva kolmivaiheisesta hybridiinvertteristä LV, joka näyttää missä ModBUS-portti sijaitsee piirilevyn hybridiinvertterissä. Oikealla on lisäksi kuva oikeasta johdotuksesta, TÄRKEÄÄ.

Kolmivaiheinen hybridi-invertteri HV:

Kaaviokuva (käsikirjasta) kolmivaiheiselle HV-hybridiinvertterille +, joka näyttää missä ModBUS-portti sijaitsee piirilevyn hybridiinvertterissä.

2. Lisää uusi laite (Hybrid Inverter Deye) Reduxi Controlleriin

Kun fyysinen yhteys on asetettu molemmille puolille, voidaan tehdä hybridiinvertteriviestinnän lisääminen ja testaus.

2.1 Lisää laite

Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.

2.2 Valitse laite, jonka haluat lisätä

Valitse ensimmäisessä vaiheessa perusasetukset:

Valitse Laitetyyppi: Hybridi invertteri,
Valitse tyyppi: Deye Hybrid Inverter 3P tai Deye Hybrid Inverter High Voltage 3P,
Ja määrittele nimi.

2.3 Yhteyskanavan ja laitteen konfigurointi.

Toisessa vaiheessa viestintäparametrit on asetettava oikein ja ne on jaettu kahteen osaan.

Ensimmäinen osa on tarkoitettu Modbus (RTU) asetuksille, oletusasetukset on esitetty alla olevassa kuvassa.

Toinen osa on tarkoitettu Modbus (RTU) -asetuksille (Modbus-yksikön tunnus) ja lisävaihtoehdoille, jotka on korostettu sinisellä suorakulmiolla.


Lisävaihtoehdossa sinun on määritettävä:

Modbus-yksikön ID: kirjoita orjatunnus ModBUS-laitteesta
CT/mittari: sisäinen/ulkoinen CT tai mittari
PV: kyllä/ei
Akku: kyllä/ei

2.4 Viestintätesti

Kun Viestintäkanavan ja laitteen konfigurointiasetukseton suoritettu, voidaan testata, toimiiko tietoliikenne Testaa viestintä -painikkeella.

Vastaus voidaan luokitella kahteen viestintävastaukseen:

Tapaus 1: Viestintä toimii oikein

Tapaus 2: Viestintä ei toimi kunnolla

Jos tiedonsiirto ei toimi, kokeile eri Modbus-asetuksia tai tarkista fyysinen yhteys.

2.5 Lisäasetukset

Kolmas vaihe on tarkoitettu lisäasetusten määrittämiseen oman asetuksesi mukaan (tilanne sijainnissa) ja napsauta "Valmis"-painiketta, joka sijaitsee oikeassa alakulmassa kaikkien syöttökenttien jälkeen.

HI.PNG:n oletusasetukset

2.6 Lisäasetukset osittain

Syöttökenttä	Selitys
Haluatko asettaa tietojen tallennusvälin?	Määritä haluamasi tallennusväli Redux-ohjaimessa. Määritetyn tallennusvälin perusteella tiedot tallennetaan Reduxi Controllerin paikalliseen tietokantaan. Tietojen lukeminen ja kirjoittaminen tapahtuu "Lukuviiveen" ja "Kirjoitusviiveen" perusteella, joiden oletusarvo on 1000 ms. Tallennusväli määrittää, että jokaista eli 1 minuutin luettua tai kirjoitettua dataa (joka 60 luettua tai kirjoitettua dataa) tallennetaan Reduxi Controller -tietokantaan. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko asettaa lukuviiveen?	Määritä aikaväli, jolla dataa luetaan laitteesta. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko asettaa kirjoitusviiveen?	Määritä aikaväli, jonka tiheys dataa kirjoitetaan laitteeseen. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko asettaa sähköntuotannon rajoituksia ja ominaisuuksia?	Määritä sähköntuotannon ala- ja ylärajat (kW). Kun rajat on asetettu, invertteri tuottaa energiaa, jos tehontuotanto on rajojen sisällä, muuten invertteri ei tuota energiaa. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko asettaa virrankulutusrajat ja -ominaisuudet?	Määritä tehonkulutuksen (kW) ala- ja ylärajat. Kun rajat on asetettu, invertteri kuluttaa akun lataukseen käytettyä energiaa, jos virrantarve on rajojen sisällä, muuten invertteri ei lataa akkua. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko asettaa akun kapasiteetin?	Kaikkien Deye Hybrid Inverttereiden akun kapasiteetti saadaan suoraan hybridiinverttereiltä. Tässä tapauksessa akun kapasiteetin automaattinen parametri luetaan hybridiinvertteristä ja tallennetaan paikalliseen tietokantaan. Valitse KYLLÄ, jos haluat muuttaa invertteriin kirjoitettua sisältöä.
Haluatko asettaa min. akku SOC?	Kaikille Deye Hybrid Inverttereille min. akun SOC saadaan suoraan hybridi-inverttereiltä. Tässä tapauksessa parametri min. akun SOC luetaan hybridiinvertteristä. Muutokset min. akun SOC-raja voidaan silti suorittaa muuttamalla Input-kentän arvoksi KYLLÄ ja asettamalla min. akku SOC. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta. Huomautus: Tarkista takuu, jos takuu on edelleen voimassa, jos muutat tätä parametria.
Haluatko asettaa max. akku SOC?	Kaikille Deye Hybrid Inverttereille max. akun SOC saadaan suoraan hybridi-inverttereiltä. Tässä tapauksessa parametri max. akun SOC luetaan hybridiinvertteristä. Muutoksia max. akun SOC-raja voidaan silti suorittaa muuttamalla Input-kentän arvoksi KYLLÄ ja asettamalla akun enimmäiskesto. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko rajoittaa tiedonsiirron laitteen kanssa vain luku -muotoon?	Tiedonsiirto tapahtuu kahdella tavalla (LUE, KIRJOITUS), jos Input-kentän arvo on EI, luku- ja kirjoitusvaihtoehto on käytössä. Jos syöttökentän arvoksi on asetettu KYLLÄ, vain lukuvaihtoehto on käytössä. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko kääntää suunnan energian tuonnissa ja viennissä?	Jos energiavirralla on väärä merkki, joka näyttää tuontienergian vientienergian sijaan, voit vaihtaa tätä merkkiä ottamalla tämän toiminnon käyttöön. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
Haluatko sulkea laitteen pois yhteenvedosta?	Laitteen tiedot näkyvät kotisivulla, jossa näkyy virrankulutuksen ja tuotannon kulku. Jos syöttökentän arvoksi on asetettu KYLLÄ, kaikki kotisivulla näkyvät tiedot jätetään pois tehovirran visualisoinneista. Eli: PV, akku ja joissakin tapauksissa verkkomittari (jos muuta verkkomittaria ei ole asennettu) jätetään pois, eikä niitä näytetä yhteenvedossa. Valitse KYLLÄ, jos haluat muuttaa sen oletusarvosta.
L1,L2,L3 on kytketty pääsyöttöön	Jos L1 ei ole kytkettynä L1:n pääsyöttöön, on valittava oikea pääsyöttö (L2 tai L3). Jos L2 ei ole kytkettynä L2:n pääsyöttöön, on valittava oikea pääsyöttö (L1 tai L3). Jos L3 ei ole kytkettynä L3:n pääsyöttöön, on valittava oikea pääsyöttö (L1 tai L2). Jos kyseessä on yksivaiheinen laite, voit valita L2:lle ja L3:lle ei kytketty ja valita oikean pääsyötön (L1,L2,L3) L1:stä.

3. Ohjaustyyppi

Eri ohjaustyypit vaikuttavat tapaan, jolla Reduxi-ohjain ohjaa valittua laitetta. Ohjaustyyppilöytyy valikkopuusta näytön vasemmassa reunassa, jossa napsautat laitetta, laajentaaksesi valikkopuuta, ja valitse sitten laite. Jos laitteessa on ohjausmahdollisuus, ohjaustyyppikortti näkyy viimeisen mittausvälilehden alapuolella.

Ohjaustyyppi-ikkunassa tekemäsi valinnan mukaan käyttäjä voi valita automaattisen tai manuaalisen tilan välillä.

Ohjaustyyppi:

Automaattinen: Auto-tilassa kaikki invertterin tehorajat (kulutus ja tuotanto verkossa) saadaan suoraan käyttäjän määrittämästä strategiasta. Jos haluat oppia määrittämään strategioita oikein, lue erikoisartikkeli, joka on saatavilla täältä: Strategioiden oikein määrittäminen.
Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. Kun käyttäjä valitsee manuaalisen tilan, neljä lisävaihtoehtoa tulee saataville (Max. tuotanto, Omakulutus, Max. kulutus, Parranajohuippu).

3.1 Max. tuotantoa

Maksimituotanto on tarkoitettu tilanteisiin, joissa käyttäjä päättää viedä verkkoon mahdollisimman paljon energiaa joko aurinkosähköstä tai akkuvarastosta.

Tehorajoituksia verkosta viennille ja tuonnille rajoittavat kuitenkin oikeanpuoleisten korttien "Grid Export/Import aktiivitehon rajat" kahden parametrin asetukset.

1. Tapaus on, kun aurinkosähkötuotantoa ei ole tarpeeksi:

PV tuotanto on 0
tai
PV-tuotanto on pienempi kuin verkon viennin pätötehoraja
ja
Akun varastoinnin SOC ylittää minimi-SOC:n

sitten akkuvarasto tyhjenee niin, että verkon viennin aktiivinen tehoraja saavutetaan.

2. Tapaus on, kun aurinkosähkötuotantoa on tarpeeksi:

PV-tuotanto kattaa rakennusten kulutuksen
ja
PV-tuotanto ylittää verkon viennin pätötehorajan
ja
Akun säilytysaika SOC on alle enimmäismäärän SOC

silloin akun tallennustilaa ladataan ylitetyllä teholla, kunnes akun tallennustila saavuttaa suurimman SOC:n.

Kun akun varastointi saavuttaa suurimman SOC:n, aurinkosähkön tuotantoa rajoitetaan niin, ettei se ylitä verkon viennin aktiivitehorajaa.

PV-tuotantopäivän päätyttyä jälleen 1. tapausta käytetään.

Huomaa: Kun max. tuotanto valitaan Reduxin suositeltavaksi tilaksi, vaiheita ei välttämättä kuormiteta tasaisesti, eli vietävä teho vaihtelee vaiheen mukaan. Tämä tapahtuu, kun ylimääräistä energiaa on saatavilla paikan päällä (rakennus) ja hybriditaajuusmuuttajan toimintatilaksi valitaan ns. "Myy ensin". Tässä haluamme korostaa, että tämä tila EI tarjoa vaihetehon tasapainotusta.

3.2 Omakulutus

Omakulutus on tarkoitettu tilanteisiin, joissa käyttäjä pyrkii tasapainottamaan viennin ja tuonnin niin, että nettosumma on nolla. Reduxi-ohjain valvoo verkon nettokulutusta ja tuotantoa, laskee niiden välisen eron ja toimii sen mukaan.

Tehorajoituksia verkosta viennille ja tuonnille rajoittavat kuitenkin oikeanpuoleisissa korteissa "Grid Export/Import aktiivitehon rajat" olevien kahden parametrin asetukset.

1. Tapaus on, kun aurinkosähkötuotantoa ei ole tarpeeksi:

PV tuotanto on 0
tai
PV-tuotanto on pienempi kuin rakennusten kulutus
ja
Akun varastoinnin SOC ylittää minimi-SOC:n

sitten akkuvarasto tyhjenee, jotta verkon aktiiviteho saavuttaa nolla-arvon. Reduxi-ohjain purkaa akkuvaraston kattaakseen rakennuksen kulutuksen.

2. Tapaus on, kun aurinkosähkötuotantoa on tarpeeksi:

PV-tuotanto kattaa rakennustuotannon
ja
PV-tuotanto ylittää verkon viennin pätötehorajan
ja
Akun säilytysaika SOC on alle enimmäismäärän SOC

silloin akun tallennustilaa ladataan ylitetyllä teholla, kunnes akun tallennustila saavuttaa suurimman SOC:n.

Kun akun varastointi saavuttaa SOC-rajan, aurinkosähkön tuotantoa rajoitetaan niin, ettei se ylitä verkon viennin aktiivitehorajaa.

PV-tuotantopäivän päätyttyä jälleen 1. tapausta käytetään.

3.3 Suurin kulutus

Maksimikulutus on tarkoitettu tilanteisiin, joissa käyttäjä päättää tuoda mahdollisimman paljon energiaa verkosta. Tätä tilaa käytetään tyypillisesti yhdessä EVSE:n (Electric Vehicle Supply Equipment) ja BSEE:n (Battery Storage Energy Equipment) kanssa, jolloin käyttäjä voi lisätä tehoa tarpeen mukaan.

Sekä viennin että tuonnin tehorajoituksia rajoittavat kuitenkin oikeanpuoleisten korttien kahden parametrin asetukset "Grid Export/Import aktiivitehon rajat".

max kulutus.PNG

1. Tapaus on, kun rakennuksen kulutus on pienempi kuin verkkotuonnin aktiivinen tehoraja:

Rakennuksen kulutus on pienempi kuin verkkotuonnin pätötehoraja
tai
Akun säilytysaika SOC on alle enimmäismäärän SOC
tai
EV on kytketty EVSE:hen, mutta ei lataa

sitten Akun tallennustila ja sähköauto alkavat latautua saavuttaakseen Grid Import -aktiivisen tehorajan, kunnes akun tai sähköauton akun enimmäismäärä saavutetaan.

2. Tapaus on, kun meillä on PV-tuotantoa:

PV-tuotanto on yli 0
tai
Rakennuksen kulutus on pienempi kuin verkkotuonnin pätötehoraja
tai
Akun säilytysaika SOC on alle enimmäismäärän SOC
tai
EV on kytketty EVSE:hen, mutta ei lataudu

silloin kaikki aurinkosähköstä tuotettu energia käytetään ensin joko EVSE:n tai akkuvaraston käyttöön. Kun molemmat suurimmat SOC:t saavutetaan, se lähettää energiaa verkkoon, mutta silti enintään Grid Export aktiivitehorajan. Akkuvarasto ei tyhjene ennen kuin siellä Rakennuksen kulutus ei ole suurempi kuin aurinkosähkön tuotanto.

3.4 Huippuparranajo

Peak shaving on tarkoitettu tilanteisiin, joissa käyttäjä päättää rajoittaa Grid-tuonnin aktiivista tehoa, kun raja saavutetaan. Verkkotuonnin aktiivinen tehoraja on tärkeä, aseta kahdella parametrilla oikealla olevilla korteilla, jotka määrittelevät "Verkon vienti" /import aktiivitehorajat"

Sekä viennin että tuonnin tehorajoituksia rajoittavat kuitenkin oikeanpuoleisten korttien kahden parametrin asetukset "Grid Export/Import power limits".

1. Case Rakennuksen kulutus on pienempi kuin verkkotuonnin pätöteho:

PV-tuotanto on pienempi kuin 0 tai yhtä suuri kuin 0
tai
Rakennuksen kulutus ylittää verkon tuonnin pätötehorajan
ja
EV latautuu
ja
Akun säilytystila ylittää SOC:n vähimmäistason

Sitten akkuvarasto alkaa purkautua kattamaan sähköauton latauksen tehon, jotta se ei ylitä verkkotuonnin aktiivista tehorajaa.

Jos akun tallennustilaa ei ole, sähköauton laturin tehoa vähennetään niin, että se ei ylitä verkkotuonnin aktiivista tehorajaa.

Akku latautuu, kun verkon viennin aktiivinen tehoraja saavutetaan, ja aurinkosähkötuotantoa riittää.

4. Lukemat laitteesta

Tämä kohta on tarkoitettu käyttäjän suorittamaan viimeinen tarkistus, että laite ja yhteys toimivat oikein. Lukemat ja myös asetukset näkyvät kohdassa Laite/"laitteen nimi"/Viimeisin mittaus, alla oleva kuva.

Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa ja ohjata pilvisovelluksen Reduxikautta.
