Reduxin strategiat tarjoavat täydellisen tasapainon joustavuuden, kustannustehokkuuden ja ympäristöystävällisten ratkaisujen välillä. Kaikki tämä samalla kun suojataan järjestelmiäsi ja sopeudutaan saumattomasti hinnanvaihteluihin - tinkimättä mukavuudesta.

Sisällysluettelo

• 1. Johdanto strategioihin
• 2. Yleiset vaiheet strategioihin pääsemiseksi
• 3. Strategian määritys
  • 3.1 1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus
  • 3.2. 3-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus
  • 3.3 Tehopohjainen KYTKENTÄ/POIS-ohjaus
  • 3.4 Energianhallintakoodaattori PV:lle, EVSE:lle, akulle ja lämmönpumpulle
• 4. Lisäasetukset "Energianhallintakoodaattori..." -strategialle
  • 4.3. Optimointitilat

1. Johdanto strategioihin

Reduxi-ohjain antaa loppukäyttäjille mahdollisuuden hallita energiankulutusta ja -tuotantoa paikallisissa asennuksissa kodeissa tai teollisuuslaitoksissa. Sen strategiat sopeutuvat dynaamisesti energian markkinahintojen vaihteluihin, tariffiaikablokkeihin, perusasetuksiin (kuten rakennuskohtaisiin vienti-/tuontirajoituksiin) ja muihin asiaankuuluviin tekijöihin. Yhdistämällä kaikki kuluttaja- ja tuotantolaitteet yhdeksi yhtenäiseksi strategiaksi Reduxi-järjestelmä mahdollistaa reaaliaikaiset säädöt, jotka optimoivat kaikki muuttujat samanaikaisesti varmistaen, että ne vastaavat käyttäjän erityistarpeita.

Koska strategiat ovat Reduxi-järjestelmän tärkeä lisäarvo, suosittelemme, että luet nämä ohjeet perusteellisesti ja määrität strategian, joka sopii täydellisesti tarpeisiisi.

2. Tyypilliset strategiat kustannusten optimointiin

2.1. Lataa sähköajoneuvosi yöllä (halpa hinta) äläkä ylitä verkkovirran tuontirajoituksia

Sähköajoneuvon latauksessa on noudatettava verkkovirran tehorajoituksia, pitäen samalla sähkökustannukset alhaisina.

Tällaisen strategian määrittämiseksi noudata näiden osien tietoja:

• 3.4 Energianhallintakoodaattori PV:lle, EVSE:lle, akulle ja lämmönpumpulle
• Käytä 4.3.2. Aikataulu-tila
• Käytä "Huippujen leikkausta" tavoitteena (verkkovirran tehon rajoittamiseksi)
• Ja määritä EVSE ("sähköajoneuvon latauslaite" = latausasema) -lisäasetukset

2.2. Käytä sähköä omasta aurinkosähkövoimalaitoksestasi yhdessä lämmönpumpun kanssa

Omavaraisuuden ja kustannusten säästämiseksi on optimaalista käyttää sähköä kotona tai yrityksessä. Aurinkosähkövoimalaitoksesi tuottama sähkö voidaan käyttää suoraan lämmitys-, ilmastointi- ja/tai sähköajoneuvoissa.

Tällaisen strategian määrittämiseksi noudata näiden osien tietoja:

• 3.4 Energianhallintakoodaattori PV:lle, EVSE:lle, akulle ja lämmönpumpulle
• Käytä 4.3.1. Oletus-tila
• Käytä "Oma kulutus" -tavoitteena (itse tuotetun energian kuluttamiseksi)
• Ja määritä lämmitys-, ilmastointijärjestelmän lisäasetukset (tai EVSE, jos sinulla on sähköajoneuvo)

2.3. Säästä eniten kustannuksia ja ansaitse eniten PV:llä ja/tai akulla

Akusta ja/tai PV-voimalaitoksesta saatavan hyödyn maksimoimiseksi on käytettävä dynaamisia (markkina-, ennakko-) hintoja. Tässä tapauksessa kulutat energiaa verkkovirrasta, kun hinnat ovat alhaiset tai jopa negatiiviset, ja tuotat, kun hinnat ovat korkeat. Samalla pidät mukavuuden korkeana.

Tällaisen strategian määrittämiseksi noudata näiden osien tietoja:

• 4.3.4. AI-tilat
• ja määritä hinnoittelu suunnitelma kuten määritelty Reduxin hinnastoissa

3. Strategian määritys

Seuraavat strategiat ovat käytettävissä Redexu-kokoonpanijassa:

• 1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus
• 3-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus
• Tehopohjainen KYTKENTÄ/POIS-ohjaus
• Energianhallintakoodaattori PV:lle, EVSE:lle, akulle ja lämmönpumpulle (kokonaisvaltaisin strategia - yleensä eniten käytetty)

Yleiset vaiheet strategioiden käyttöön

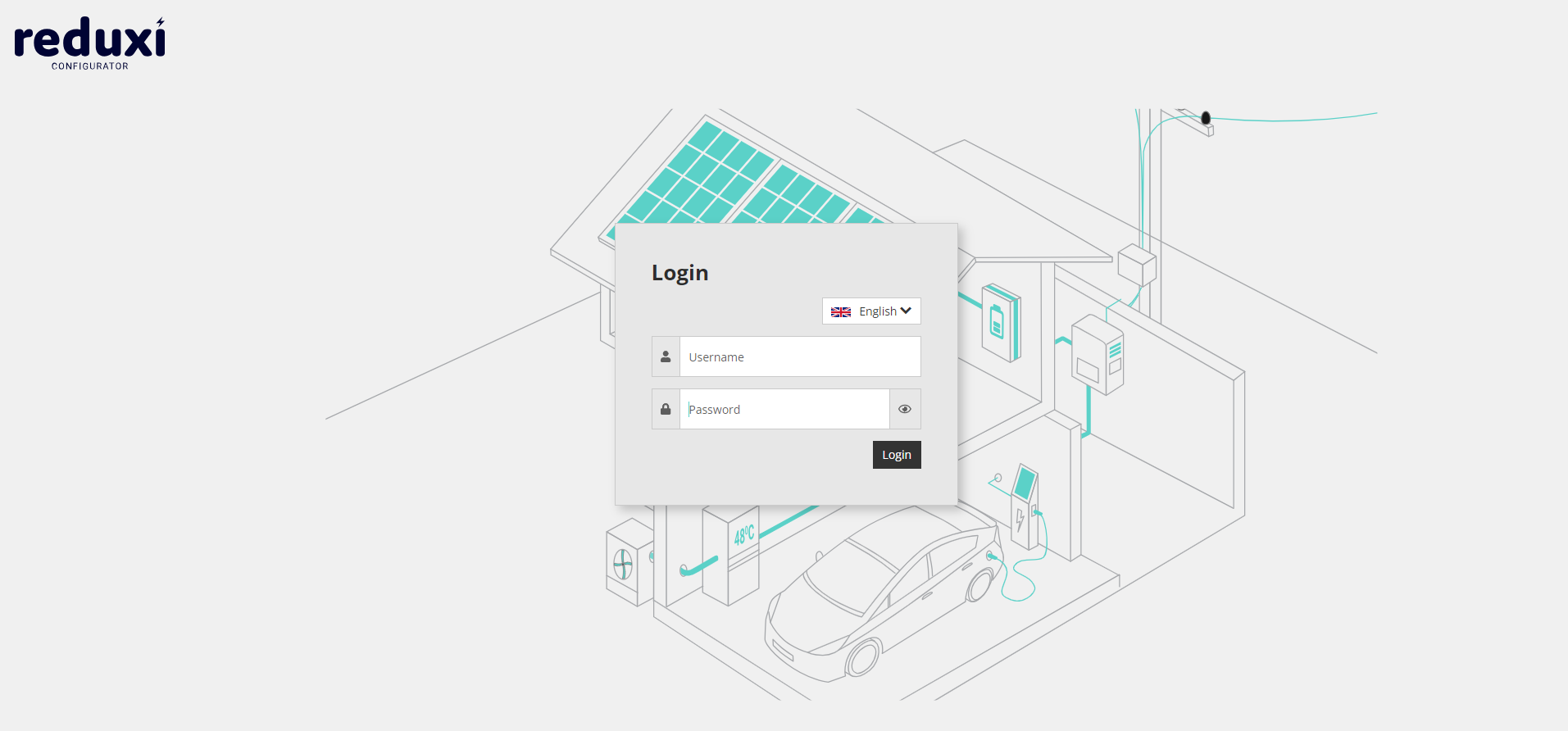

Ensimmäinen vaihe on kirjautua sisään Reduxi-kokoonpanotyökaluun Reduxi configurator .

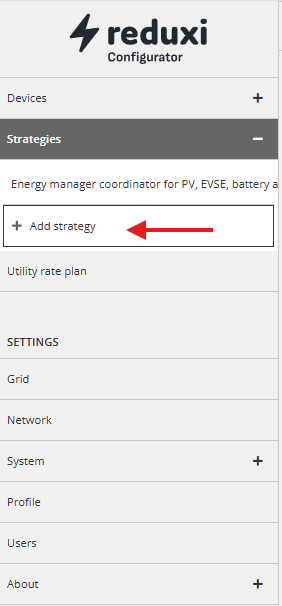

Kirjaudu konfiguraatioon ja klikkaa \"Lisää uusi strategia\" -painiketta Reduxi-ohjaimen aloitussivun vasemmassa alakulmassa.

3.1 1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus

Tätä strategiaa käytetään sähkölaitteiden KYTKENTÄ/POIS -tilojen ohjaamiseen yksivaiheisen virtamittauksen perusteella.

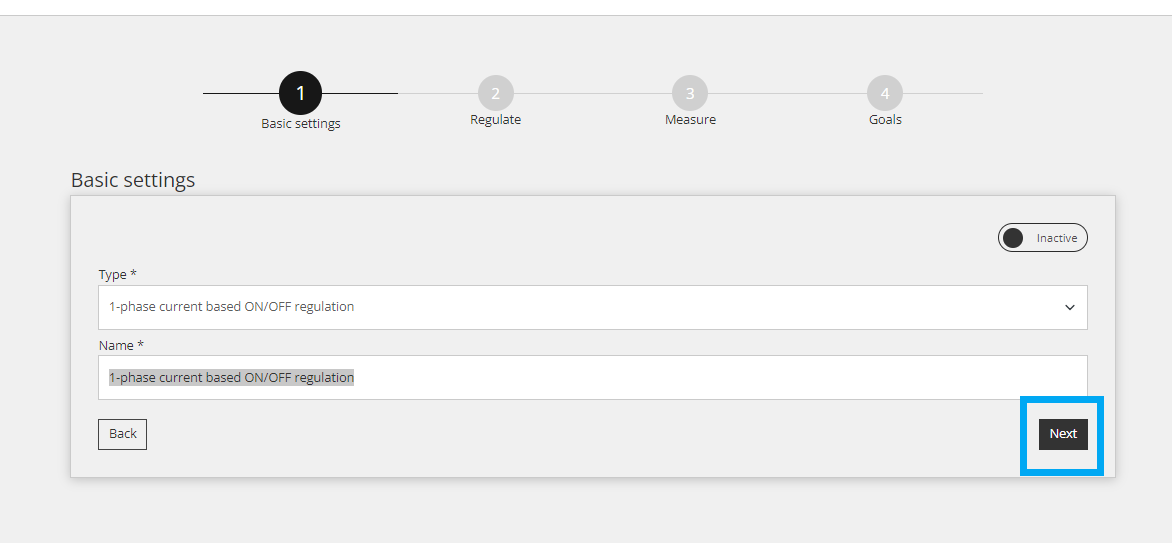

3.1.1 Perusasetukset

Valitse \"1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus\". Nimeä se uudelleen (ei pakollista) ja klikkaa \"Seuraava\".

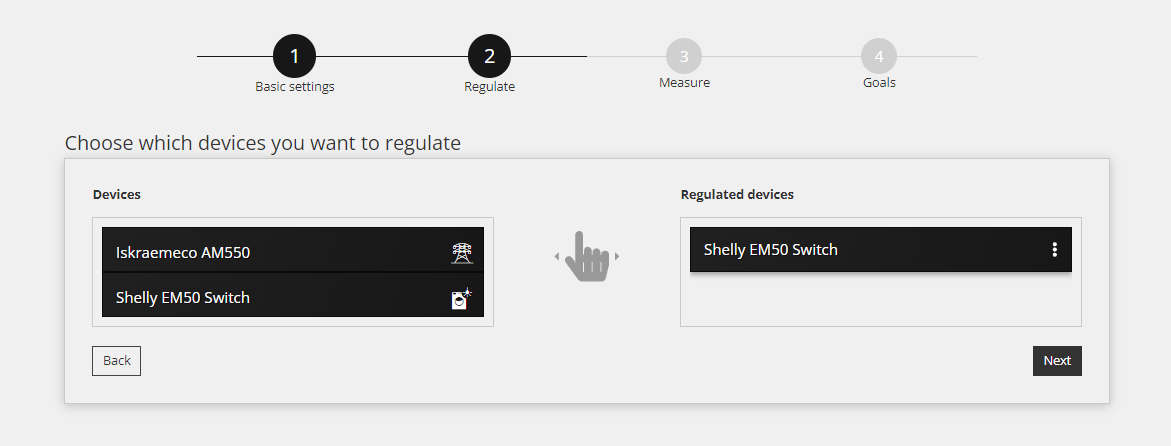

3.1.2 Säädä

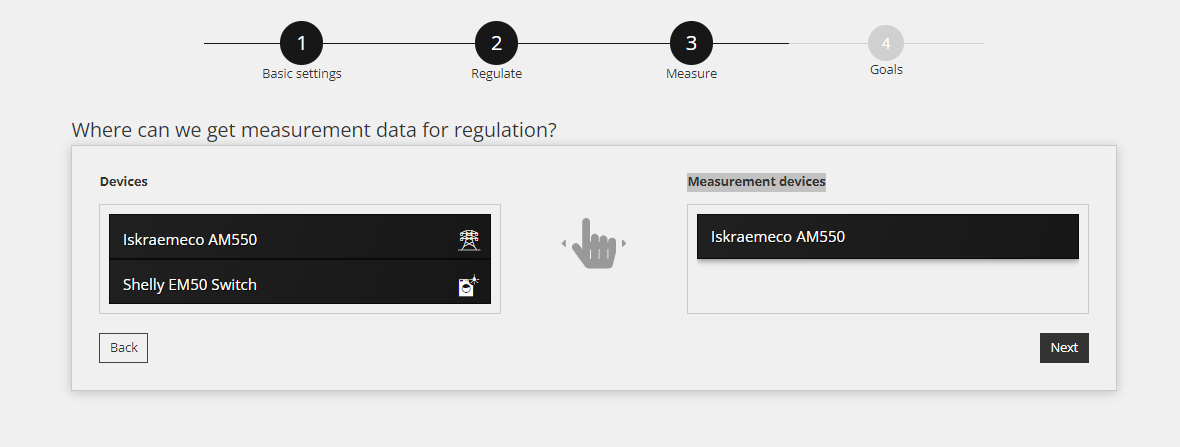

3.1.3 Mittaa

Kohdan 3.1.2 tavoin, on valittava mitattava laite (yleensä pääverkko). Vedä laite \"Laitteet\"-ruudusta \"Mittauslaitteet\"-ruutuun, kuten alla olevassa kuvassa on esitetty. Mittauslaite on laite, jonka mittaus vaikuttaa säädettyyn laitteeseen.

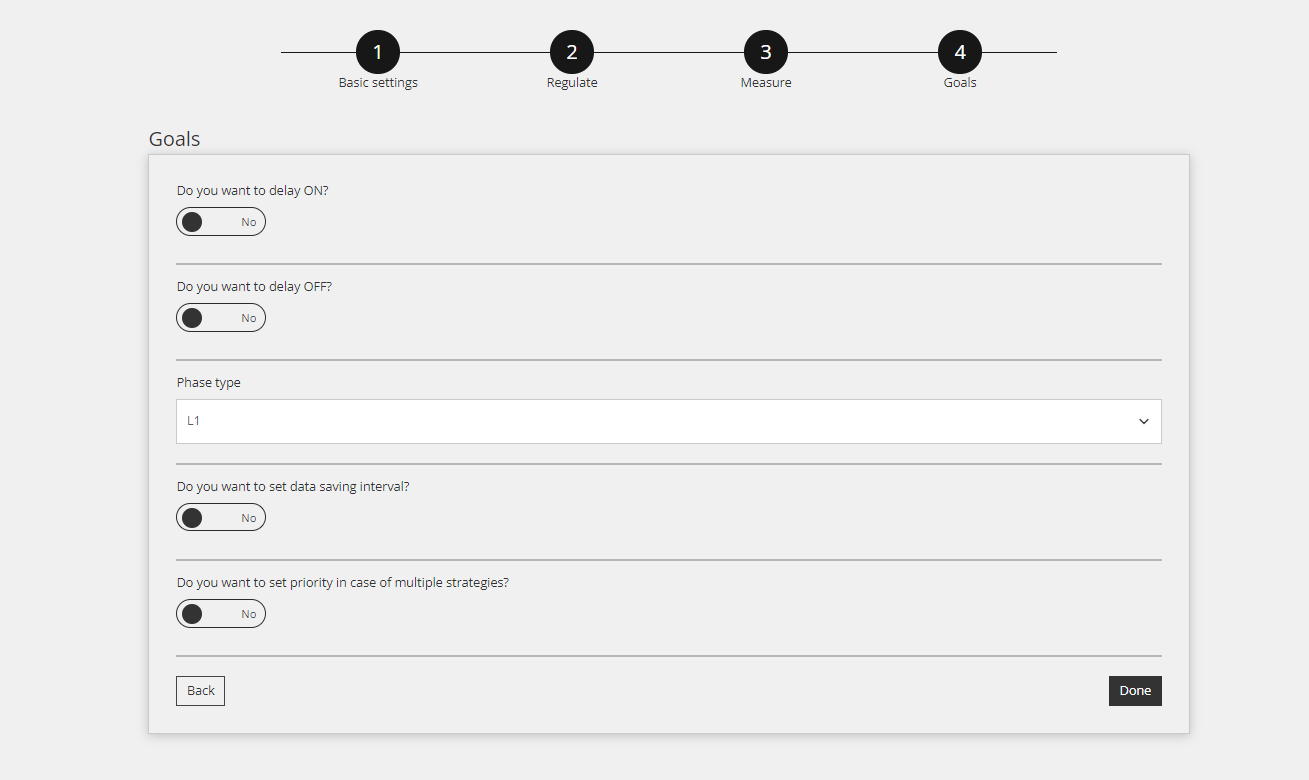

3.1.4 Tavoitteet

\"Tavoitteissa\" määritellään yhden vaiheen sääntelytoimenpiteet. Alla olevassa kuvassa on mahdolliset asetukset ja oletusarvot \"Tavoitteet\"-vaiheessa.

Kaikkien \"Tavoitteet\"-kohdan asetusten selitys, katso taulukko.

Syöttökenttä	Selitys
Haluatko lykätä KYTKENTÄÄ?	\"Viive KYTKENTÄ\" on aika, joka laitteella kestää siirtyäkseen KYTKENTÄ-tilaan. Ehdon täytyy täyttyä vähintään Viive KYTKENTÄ -ajan (esimerkiksi virta on suurempi kuin 10 A yli 5 sekuntia, jotta laite kytkeytyy päälle). Tämä estää tehokkaasti liiallisen kytkemisen, mikä estää säädettävän laitteen tai releen vaurioitumisen. Kun ehto on täyttynyt 5 sekunnin ajan, laite kytketään päälle.   Valitse KYLLÄ, jos haluat muuttaa oletusarvoa.
Haluatko lykätä POIS-KYTKENNÄÄ?	Sama kuin yllä määritelty \"lykkää KYTKENTÄ\". Mutta POIS-KYTKENNÄ-tilaa varten.   Valitse KYLLÄ, jos haluat muuttaa oletusarvoa.
Vaihetyyppi	Valitse vaihe, joka ohjaa KYTKENTÄ/POIS-toimintoa.
Haluatko asettaa datan tallennusvälin? (vanhentunut)	Aseta mitattujen ja säädettyjen laitteiden tietojen tallennusväli.   Valitse KYLLÄ, jos haluat muuttaa oletusarvoa.
Haluatko priorisoida useita strategioita? (vanhentunut)	Prioriteetti otetaan käyttöön, kun useita strategioita on määritetty. Strategioiden prioriteetti vaikuttaa Reduxi-järjestelmän toimintaan. Esimerkiksi, jos prioriteetti on asetettu \"Korkein\", Reduxi toimii automaattisesti valitun strategian sisällä ja päinvastoin. Valitse KYLLÄ, jos haluat muuttaa oletusarvoa.



3.1.5 Strategian "1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus" muokkaaminen

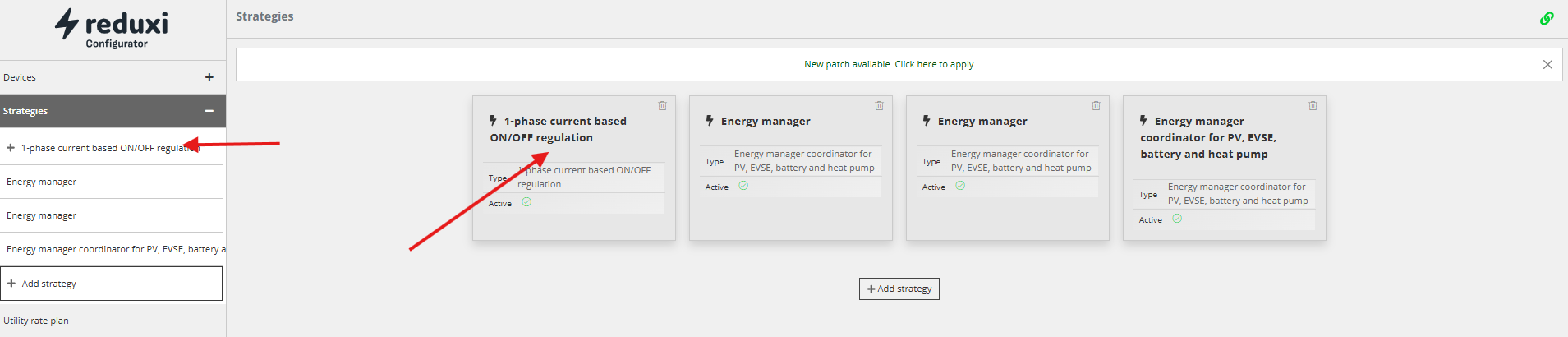

Kun strategia on asetettu, voimme määrittää kaikki asetukset napsauttamalla vastaavaa strategiaa

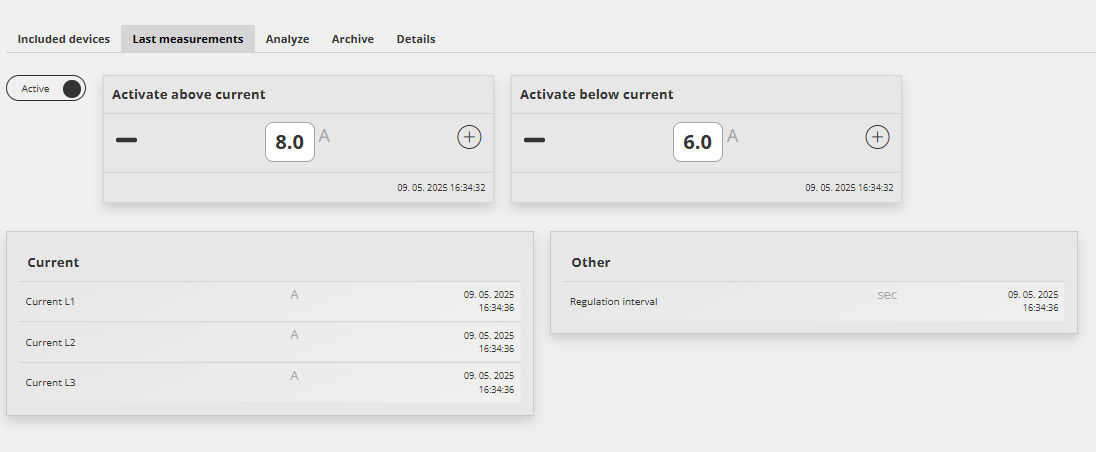

3.1.6. Strategian konfigurointi

Jokaiselle strategialle on määritettävä säätöparametrit. Tässä tietyssä strategiassa nämä ovat laitteiden kytkeytymis-/sammumisvirrat

Tässä määritämme virran, jolla laite kytketään pois päältä tai päälle virranmittauksesta riippuen. Usein nämä kaksi virtaa eroavat toisistaan, jotta laitteen kytkentöjen määrää voidaan vähentää.



3.2. 3-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus

Samoin kuin "1-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus" -strategiassa, 3-vaiheisen strategian tarkoituksena on kytkeä vaiheet päälle/pois päältä, mutta 3-vaiheisessa strategiassa ohjaus on asetettu kaikille kolmelle vaiheelle.

3.2.1 Perusasetukset

Katso kohta 3.1.1 .

3.2.2 Säädä

Katso kohta 3.1.2 .

3.2.3 Mittaa

Katso kohta 3.1.3 .

3.2.4 Tavoitteet

Sama kuin kohdassa 3.1.4 , pääasiallinen ero on se, että 1-vaiheinen strategia korvataan 3-vaiheisella strategialla.

3.2 .5 Strategian "3-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus" muokkaaminen

Katso kohta 3.1.5.

3.2.6. Strategian konfigurointi

Katso kohta 3.1.6.

3.3 Tehopohjainen KYTKENTÄ/POIS-ohjaus

3.3.1 Perusasetukset

Katso kohta 3.1.1 .

3.3.2 Säädä

Katso kohta 3.1.2 .

3.3.3 Mittaa

Katso kohta 3.1.3 .

3.3.4 Tavoitteet

Katso kohta 3.1.4, jossa pääasiallinen ero 1-vaiheiseen strategiaan on se, että tehostrategiassa ei tarvitse osoittaa, mitä vaihetta on säädettävä, vain teho.

3.3.5 Strategian "3-vaiheinen virtapohjainen KYTKENTÄ/POIS-ohjaus" muokkaaminen

Katso kohta 3.1.5.

3.3.6. Strategian konfigurointi

Katso kohta 3.1.6.

3.4 Aurinkopaneelin, sähköauton latauspisteen, akun ja lämmönsiirtimen energiakoodinaattori

Tässä strategiassa säädellään useita laitteita, mikä tekee siitä kattavimman ja laajimmin käytetyn strategian. Se tarjoaa eniten toimintoja ja on siksi myös monimutkaisin. Kuten nimestä voi päätellä, strategia säätelee:

• Aurinkosähkövoimala (PV)
• Sähköajoneuvon latausasema (EVSE)
• Akku (BESS)
• Lämmitys-, ilmanvaihto- ja ilmastointijärjestelmä (HVAC)
• Muut

3.4.1 Perusasetukset

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Katso</font> </font> </font> <a href="#h_01HYAGYD5B97FEFH5YSTCY1JNM">kohta 3.1.1</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font> </font> </font> </font> </font>

3.4.2 Säännöt

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Katso</font> </font> </font> <a href="#01J290VK40ANCVVWGC02SV8EXN">kohta 3.1.2</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font> </font> </font> </font> </font>

3.4.3 Mittaus

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Katso</font> </font> </font> <a href="#01J290XE1VW6P953DP8E40DBM0">kohta 3.1.3</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font> </font> </font> </font> </font>

3.4.4. Lisäasetukset

Tämä tila edellyttää lisäasetusten määrittämistä, joita kuvataan yksityiskohtaisesti seuraavassa osiossa.

4. Lisäasetukset ""Energianhallintakoodinaattori...""-strategialle

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> Tämä osio liittyy vain strategiaan <a href="#01J2BBC0T4VPH7RBHBSS75Q04J">3.4 Energianhallintakoodinaattori PV-, EVSE-, akku- ja lämpöpumppujärjestelmälle</a> </font> </font> </font> <span style="color: #333333; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; letter-spacing: normal; orphans: 2; text-align: left; text-indent: 0px; text-transform: none; widows: 2; word-spacing: 0px; -webkit-text-stroke-width: 0px; white-space: normal; background-color: #ffffff; text-decoration-thickness: initial; text-decoration-style: initial; text-decoration-color: initial; float: none; display: inline !important;"> <font style="vertical-align: inherit;">. Toiminnallisuus </font> </span> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> eroaa muista strategioista, koska lisäasetukset ovat käytettävissä ja konfiguroitavissa. Kun olet määrittänyt mittauslaitteen kohdasta </font> </font> </font> <a href="#01J2BC2FYMRE0N13ESF73JDNP0">3.4.3</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> ja napsautat ""Valmis""-painiketta, näkyviin tulee uusi valikko.</font> </font> </font> </font> </font>

Tämän valikon käyttöönottoa varten noudata kohdassa <a href="#h_01JDHE3DD7Q40VM83BMARCEP7Q">3.1.6</a> määriteltyjä ohjeita.

Lisävalikossa on kolme lisävälilehteä yläosassa:

• Yleiset asetukset
• Säännellyt laitteet
• Optimointitilat

Huomaa, että kaikkia <strong>strategioita voi testata manuaalitilassa</strong>, kuten osiossa 7.4 on kuvattu. Manuaalinen laitteen ohjaus <a href="https://support.reduxi.eu/hc/articles/13542849560081">Reduxi Configuratorissa</a>

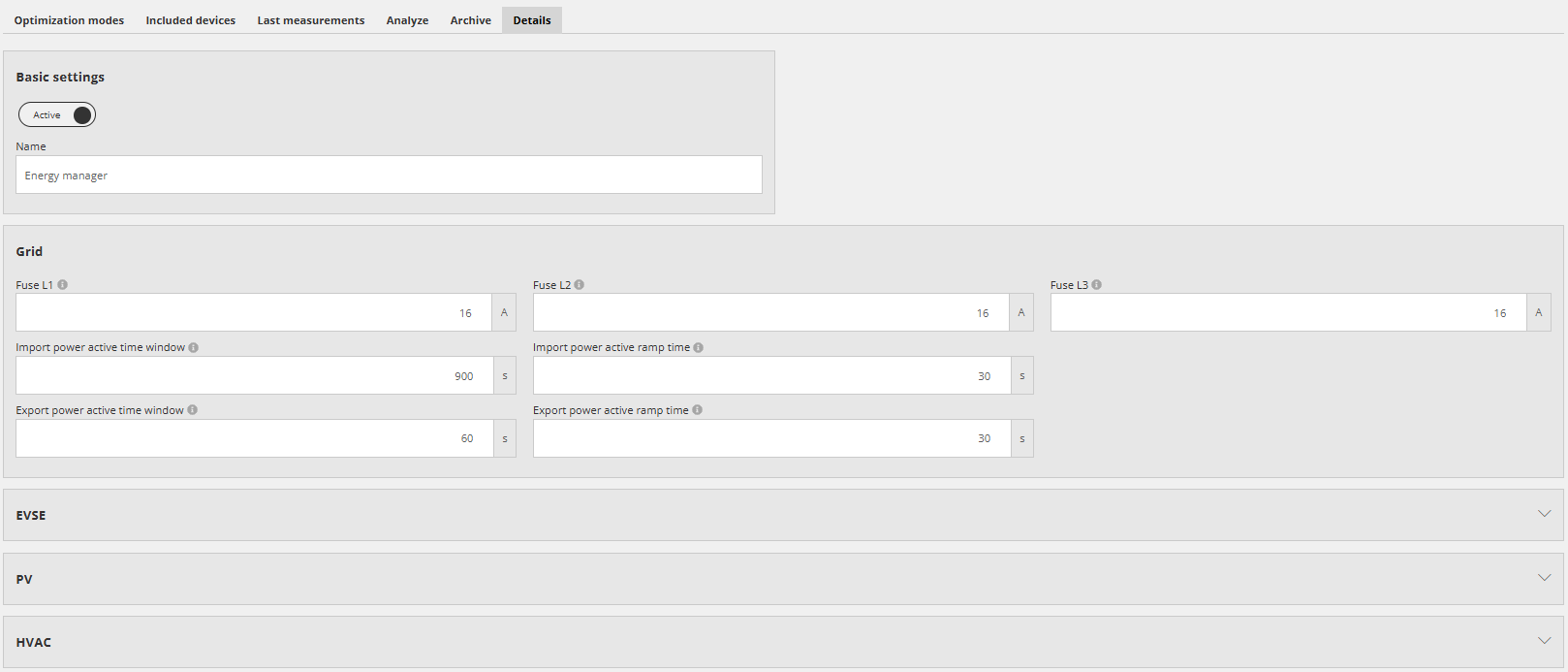

4.1. Yksityiskohdat

Yksityiskohdat-osio sisältää viisi eri osaa:

• Perusasetukset:
  • Aseta strategia aktiiviseksi/epäaktiiviseksi
  • Nimeä strategia uudelleen

Huomaa: kentän nimen oikealla puolella oleva <font style="vertical-align: inherit;"> tietokilpi <img src="/hc/article_attachments/31536758982289" alt="Info_sigen.png"> tarjoaa lisäselvitystä. </font>

• Verkkoasetukset:
  • Sulakkeet (L1, L2,3), aseta virtaraja kullekin päävirtasulakkeelle. Sulakearvot eivät ole ehdottoman välttämättömiä.
  • Tuontitehon aktiivinen aikaväli
  • Vientitehon aktiivinen aikaväli
  • Tuontitehon aktiivinen nousuaika
  • Tuontitehon aktiivinen nousuaika
  • Huomaa, sulakkeet ja tuonti-/vientiteho saadaan Verkkoasetuksista

• EVSE-asetukset:
  • Yhteisteholta maksimiraja
  • Vaiheen vähimmäisvirta
  • Varakapasiteetti
  • Käynnistyskierros useiden latausasemien välillä, jos tehoraja ei salli kaikkien rinnakkaista käyttöä
  • Verkon ulkopuolinen teho

Yksityiskohdat useille latausasemille:

Jos samaan asennukseen on liitetty useita latausasemia, Reduxi-järjestelmän on koordinoida latausasemia siten, että kokonaiskulutus ei ylitä rajoituksia

Logiikka on seuraava:

• • • Useiden latausjaksojen aloittamisen yhteydessä kaikki latausasemat eivät käynnisty samanaikaisesti piikkien estämiseksi kulutuksessa. Parametri "käynnistyskierto" määrittää latauspisteiden välillä tapahtuvan kytkentävälin.
    • Jos useita sähköajoneuvoja on kytketty ja latauksessa, kaikkien tehoa vähennetään lineaarisesti, jotta kulutus pysyy rajoissa. Esimerkiksi, jos raja on 80 kW ja kytkettynä on 10 sähköajoneuvoa, kukin niistä saa 8 kW.
    • Jos kaikkien kytkettyjen ajoneuvojen vähimmäisvirta ylittäisi tuontirajan, viimeisenä kytketty latauspiste odottaa, kunnes virtaa on saatavilla. Se on "ensimmäiseksi tulleena, ensimmäisenä palvelleena" -periaate.

• PV-asetukset:
  • Varavoima yhteyden menetyksen sattuessa
  • Verkon ulkopuolinen virta

• LVI-asetukset
  • Varavoiman asetuspiste
  • Verkon ulkopuolinen asetuspiste



4.2. Säädellä olevat laitteet

Katso kohta 3.1.2 .

4.3. Optimointitilat

Strategian todellinen lisäarvo selviää tässä osassa. Strategiaan sisällytetyille laitteille määritetään monimutkaisemmat toiminnot/ominaisuudet. Seuraavat vaiheet on esitetty lisäselityksenä ja ne ovat:

• Oletustila
• Aikataulu
• Negatiivinen hinta -tila
• AI-tilat

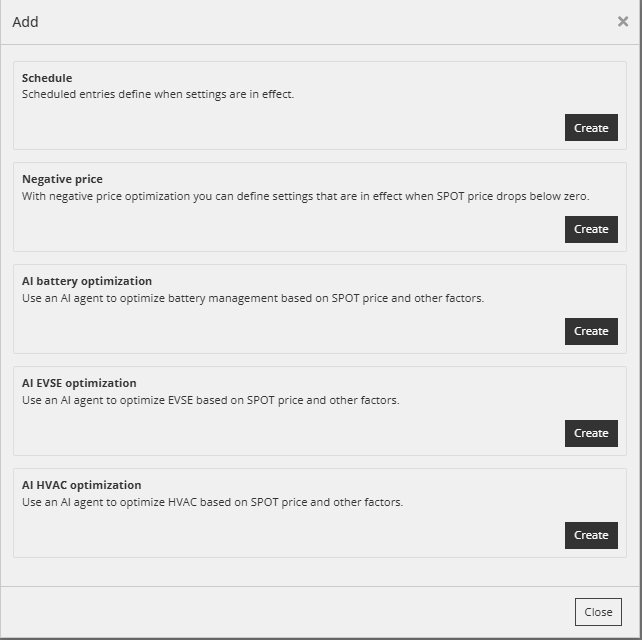

Lisääksesi uuden optimointitilan, paina ensin + painiketta Oletusasetuksien alla, ja valitse sitten lisäoptimointitila . Kaksi alla olevaa kuvaa näyttävät, miten optimointitila lisätään.

Optimointitilojen prioriteetti on seuraava

• AI-tila
• Negatiivinen hinta -tila
• Aikataulu
• Oletustila

Esimerkki: "Negatiivinen hinta -tila" varmistaa, ettei sähköä viedä ulos, kun hinta on negatiivinen. Aikakausina, jolloin hinta ei ole negatiivinen, tämä tila ei toimi (ei vaikuta). Siksi käytetään "Aikataulu" -tilaa (jos ja milloin määritelty). Aikataulun ulkopuolella käytetään "oletustilaa".

4.3.1. Oletustila

Tämä tila linkittyy suoraan sähköjakeluyhtiön määrittelemiin päävirran rajoituksiin. Vienti- ja tuontirajoituksia käytetään rakennuksen tarjonnan ja kysynnän hallitsemiseen. Rajoitusten lisäksi tulisi määritellä myös tavoitteet. Lisäasetuksia voidaan määrittää oikealla puolella (sininen suorakulmio).



Vienti-/tuontirajoitukset

Kun vienti-raja on asetettu, Reduxi-järjestelmä rajoittaa automaattisesti verkkoon syötettyä energiaa. Tämä vaikuttaa rakennuksen sähköntuotantoon, kuten aurinkosähkötuotantoon, akkutuotantoon ja mahdollisesti muihin tuotantolähteisiin siten, että ne eivät koskaan ylitä vientirajaa.

Jos tuonti-raja on asetettu, Reduxi-järjestelmä rajoittaa automaattisesti verkon energiankulutusta. Tämä vaikuttaa rakennuksen sähkönkulutukseen, kuten sähköajoneuvojen lataukseen, LVI-järjestelmän kulutukseen ja muiden laitteiden kulutukseen siten, että tuontirajaa ei koskaan ylitetä.



Tavoitteet

Rakennuksen kysyntä-/tarjonnanhallinnan toteuttamiseksi on useita mahdollisia tavoitteita:

• Tuotannon maksimointi on tila, jossa Reduxi-järjestelmä pakottaa sähköntuotannon (ts. aurinkosähköntuotanto, akkutuotanto) maksimiin, mutta ei koskaan ylitä vientitehorajaa. Jos rajaa ei ole, tuotanto toimii täydellä teholla. Tätä tapausta käytetään, kun käyttäjä haluaa saavuttaa vientitehorajan käyttämällä kaikkia tuotantoresursseja. Jos aurinkosähköntuotanto ei saavuta vientirajaa, akkutehoa (jos toteutettu) käytetään ylimääräisen tehon tuottamiseen. Samoin, jos raja saavutetaan ja aurinkosähköstä on ylimääräistä tehoa, akkua ladataan.

• Oman kulutuksen maksimointi on tila, jossa Reduxi-järjestelmä yrittää saavuttaa nolla vienti-/tuontiverkon tehon, jos mahdollista. Tavoitteena on, että aurinkosähköntuotanto kattaa kaikki kulutusvaatimukset. Jos järjestelmässä on akku, aurinkosähköstä saatava ylimääräinen teho lataa akkua, ja tehoa käytetään myöhemmin, kun aurinkosähköä ei ole, saavuttaen nolla-summatehon pääsyötössä. Jos aurinkosähköstä on edelleen ylimääräistä tehoa, se viedään verkkoon vientirajaan asti.

• Kulutuksen maksimointi on tila, jossa Reduxi-järjestelmä pyrkii kuluttamaan mahdollisimman paljon energiaa verkosta ja toimii tuontirajan mukaisesti. Jos tuontirajaa ei ole, järjestelmä toimii kaikkien sähkölaitteiden enimmäisteholla. Tätä tapaa käytetään enimmäkseen silloin, kun markkinahinnat ovat alhaiset tai jopa negatiiviset. Silloin esimerkiksi sähköauton latausjärjestelmä toimii täydellä teholla, akkua ladataan sen enimmäisteholla tai lisälaite kytketään päälle.

• Huippujen tasaaminen on tila, jossa Reduxi-järjestelmä vähentää verkosta otetun tehon kysyntää ("huippujen tasaaminen"), jotta tuontitehorajaa ei koskaan ylitetä. Tässä tapauksessa (käytetään enimmäkseen teollisuudessa) kuluttajien tehoa vähennetään tai monissa tapauksissa kytketään pois päältä, jotta kulutuspiikkejä ei synny. Tämä tarkoittaa myös sitä, että rakennuksen omistaja ei maksa sakkoja tehon ylityksestä.

Jokainen tila voi ohjata tai olla ohjaamatta akkua, lämmitys-, ilmanvaihto- ja ilmastointilaitetta, aurinkopaneeleja ja latausasemaa. Tämä voidaan määrittää lisäasetuksissa ("Muokkaa"-painike).

Kaikki yllä mainitut strategiat kunnioittavat tuonti- ja vientirajaa oletusarvoisesti.

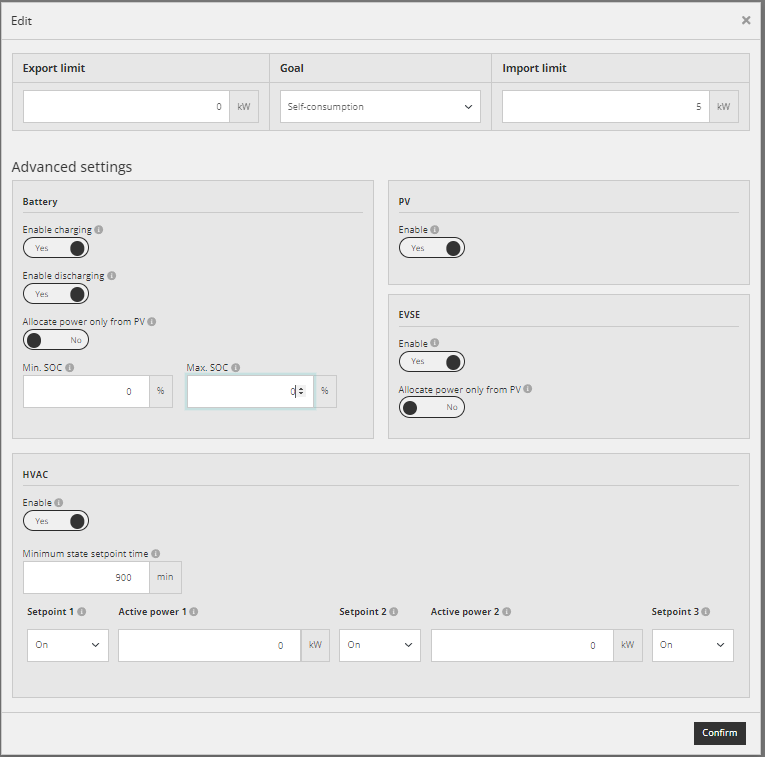

Lisäasetukset

Lisäasetukset ovat käytettävissä "Muokkaa"-painikkeen kautta oikeassa reunassa. Lisäasetukset näkyvät alla.

Muita käytettävissä olevia asetuksia ovat:

• Akku
• PV - fotovoltti (aurinkosähkövoimala)
• EVSE - Sähköajoneuvon latauslaite (auton latauslaite)
• HVAC - Lämmitys-, ilmanvaihto- ja ilmastointilaite

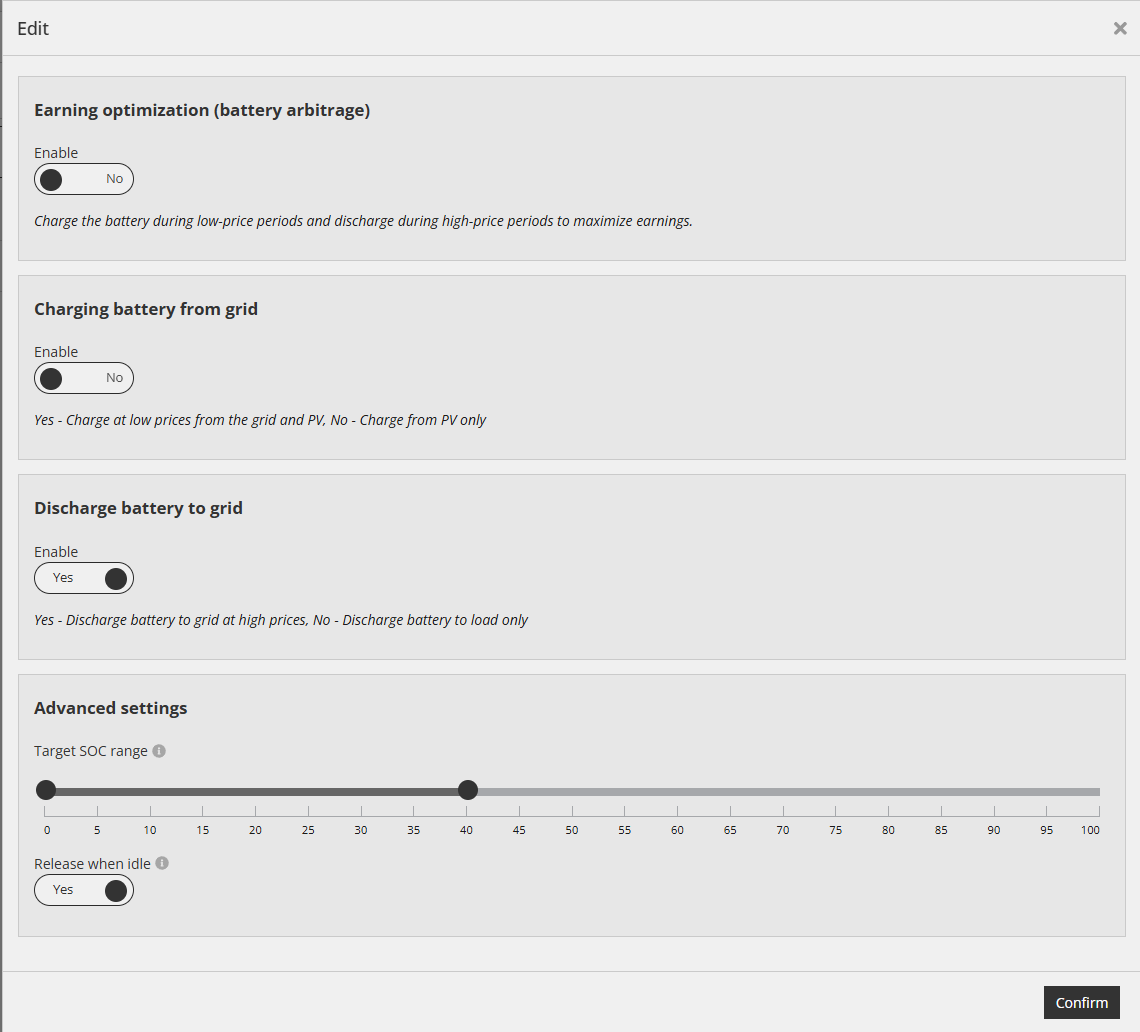

Akku

• Ota lataus käyttöön (Kyllä/Ei), jos kyllä, Reduxi-järjestelmä lataa akkua.
• Ota purku käyttöön (Kyllä/Ei), jos kyllä, Reduxi-järjestelmä purkaa akkua.
• Käytä tehoa vain PV:stä. Tässä tapauksessa Reduxi-järjestelmä lataa akkua vain, kun PV:stä on käytettävissä ylimääräistä tehoa (tyypillisesti käytetään Omankulutus-tilassa ).

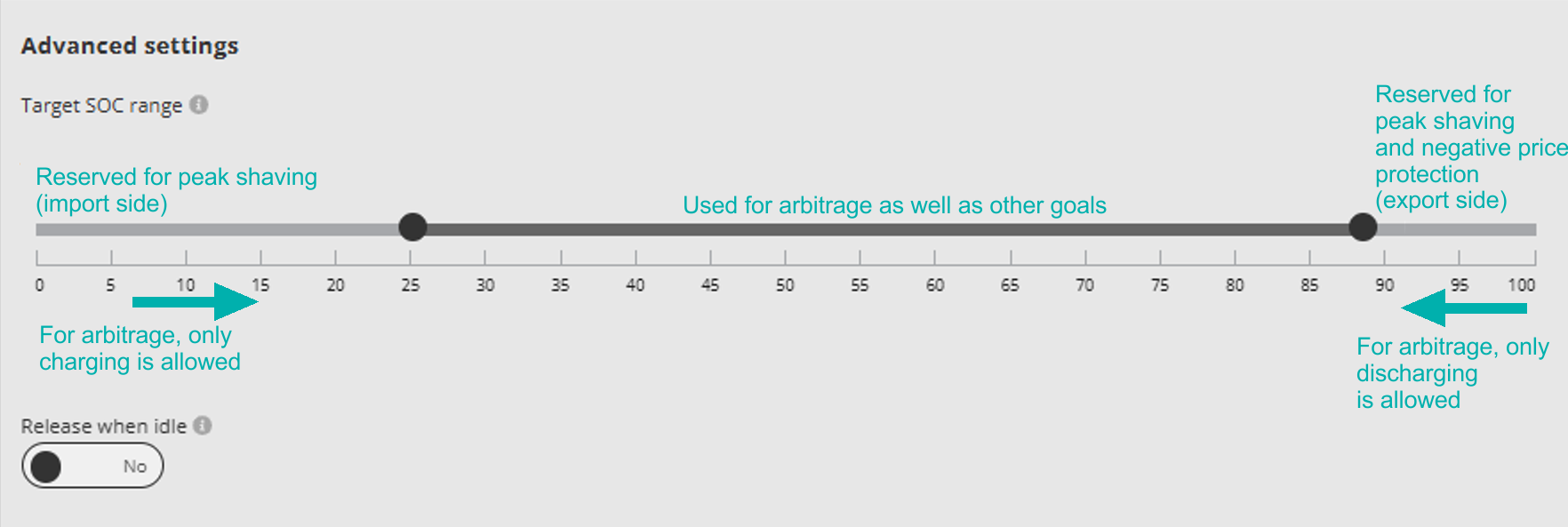

• Min/Max SOC (Lataustila) asettaa rajan, johon asti Reduxi-järjestelmä lataa tai purkaa akkua. Monissa tapauksissa SOC saadaan akusta itsestään (se näkyy lisättäessä laitetta, mutta se on syötettävä manuaalisesti tähän valikkoon). Huomautus: aseta min/max SOC akun toimittajan antaman arvon mukaisesti. Jos useita akkuja on kytketty, on käytettävä rajoittavimpaa min/max-tasoa.

PV

• Ota käyttöön (Kyllä/Ei), jos kyllä, Reduxi-järjestelmä ohjaa PV:tä.

EVSE

• Ota käyttöön (Kyllä/Ei), jos kyllä, Reduxi-järjestelmä ohjaa EVSE:tä.
• Käytä tehoa vain PV-järjestelmistä. Tässä tapauksessa Reduxi-järjestelmä lataa sähköajoneuvoa vain, kun PV-järjestelmistä on käytettävissä ylimääräistä tehoa.

Lämmitys-, ilmanvaihto- ja ilmastointilaite

• Ota käyttöön (Kyllä/Ei), jos kyllä, Reduxi-järjestelmä ohjaa lämmitys-, ilmanvaihto- ja ilmastointilaitetta.
• Minimitilan asetuksen kesto, tämä kenttä asettaa ajanjakson, jonka on kuluttava ennen kuin uusi tilan asetuspiste asetetaan. Tämä toiminto estää tehokkaasti usein tapahtuvan kytkemisen, jolloin estetään lämmitys-, ilmanvaihto- ja ilmastointilaitteen vaurioituminen.

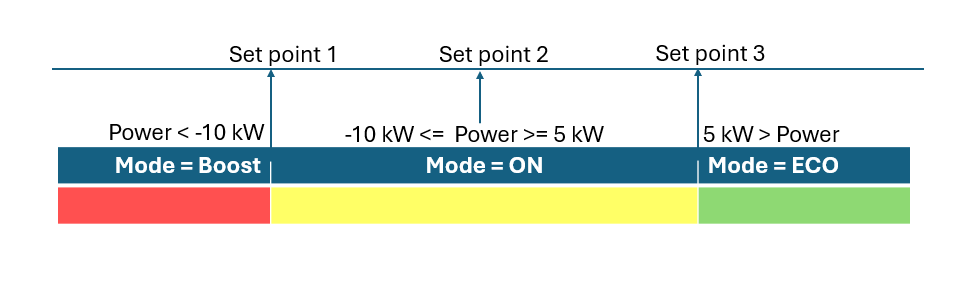

• Asetuksen kohdat 1, 2 ja 3 asetetaan verkon aktiivisen tehon perusteella. Se on jaettu kolmeen osaan. Alla on esimerkki, joka selittää kaikki kolme tilannetta (asetuspisteet).
  • Ensimmäisessä osassa, aktiivisen tehon asetuksen kohdassa 1, lämmitys-, ilmanvaihto- ja ilmastointilaite siirtyy tehostustilaan, mikä tarkoittaa, että se toimii täydellä potentiaalisella teholla. Tehostustila käynnistyy, kun verkkoteho on -10 kW, ts. PV-tuotanto on paljon suurempi kuin rakennuksen kulutus.
  • Toisessa osassa, aktiivisen tehon asetuksen kohtien 1 ja 2 välillä, lämmitys-, ilmanvaihto- ja ilmastointilaite toimii PÄÄLLÄ-tilassa, joka on normaali toiminta. PÄÄLLÄ-tila käynnistyy, kun verkkovirran teho on yli -10 kW ja alle 5 kW.
  • Kolmannessa osassa, aktiivisen tehon asetuksen kohdassa 2, lämmitys-, ilmanvaihto- ja ilmastointilaite toimii ECO-tilassa. Tämä tarkoittaa, että se on valmiustilassa tai kokonaan pois päältä. ECO-tila toimii, kun verkkovirran teho on yli 5 kW.

Huomautus: SG-valmiit lämmönpumput voivat käyttäytyä eri tavalla oman eco(off)/on/boost-tilan määrityksen mukaan. Useimmiten eco (off) -tila on aikarajoitettu. Vaikka lämmönpumppu onkin eco (off) -tilassa pidemmän aikaa, se kytkeytyy automaattisesti normaaliin tilaan.

4.3.2. Aikataulu tila

Ota käyttöön aikataulatila painamalla ensin + -painiketta oletustilan asetusten alla ja valitse sitten aikataulatila.   Kaksi alla olevaa kuvaa näyttää, miten aikataulatilaan päästään.

Seuraavat asetukset ovat seuraavat:

• Strategian nimi
• Viikonpäivä, valitse päiviä aikataulu tilan käyttöön
• Kuukausi, valitse kuukausia aikataulu tilan käyttöön
• Voimassa alkaen/asti, valitse käyttöaika päivinä
• Alku/Loppu, valitse aika tunnissa ja minuuteissa aikataulu tilan käyttöön

Kaikki muut asetukset Lisäasetukset -valikon alla ovat samat kuin aiemmin Oletus tila -osiossa kuvatut.

"Aikataulu" -tilan asetukset ovat aktiivisia vain aikataulussa määriteltyinä aikaväleinä. Näiden aikavälien ulkopuolella käytetään oletustilaa.

4.3.3. Negatiivinen hinta tila

Negatiivisen hinta tilan käyttöönottamiseksi paina ensin + -painiketta kaikkien Normaali tila -asetusten alla ja valitse sitten Negatiivinen hinta tila. Alla olevissa kahdessa kuvassa näytetään, miten Negatiivinen hinta tilaan pääsee.

Negatiivinen hinta tila toimii kahdessa eri optimointiskenaariossa, joka riippuu hinnasta ja myynti-/ostomaksusta. Syöte on määritettävä molempiin suuntiin, kuten alla olevassa kuvassa näkyy:

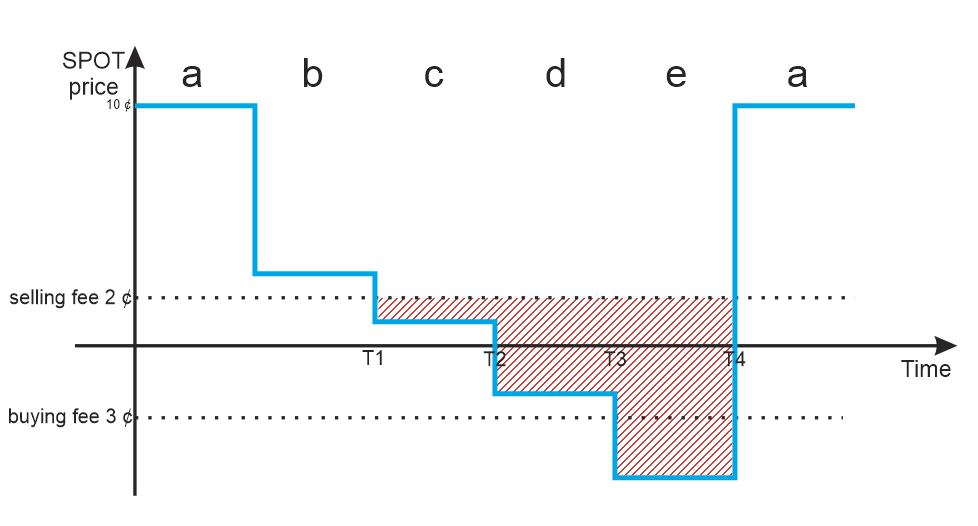

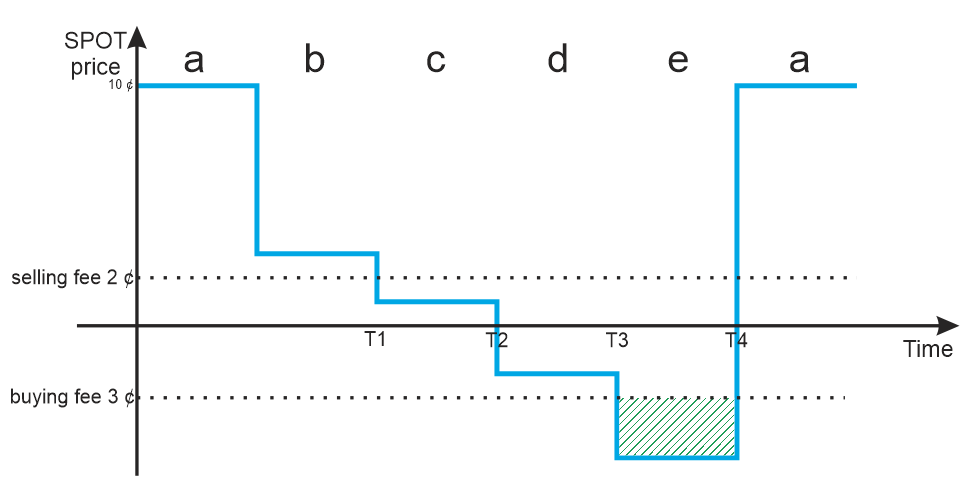

Esitämme muutamia esimerkkejä negatiivisen hinta tilan laskemisesta ja aktivoinnista:

Esimerkiksi:

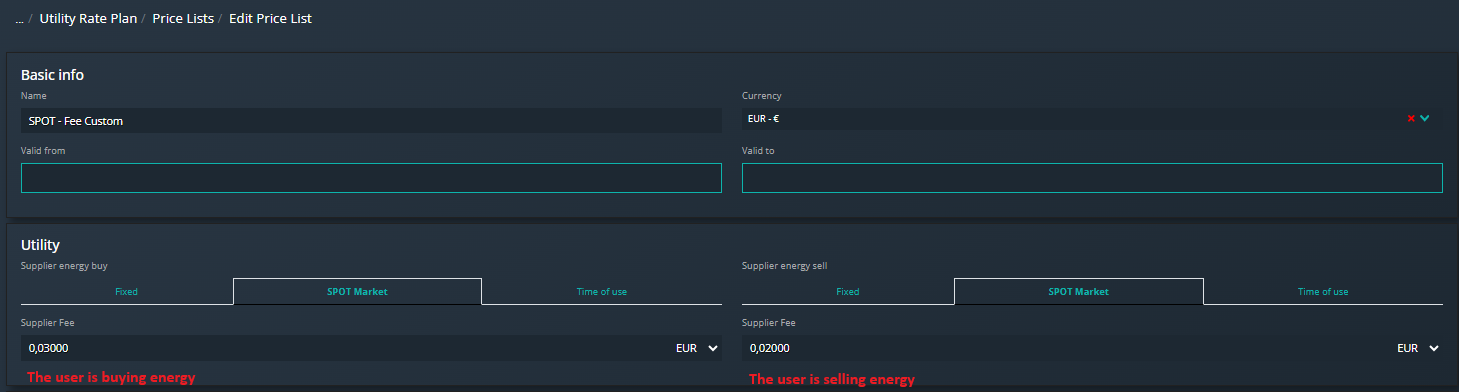

Maksut = kun käyttäjä ostaa energiaa: 3 ¢/kWh; tai kun käyttäjä myy energiaa: 2 ¢/kWh (1 ¢ = 0.01 €)

• a. Energiahinta 10 ¢/kWh

Todellinen hinta energian ostamisesta: = Hinta + maksut = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Todellinen hinta (tulot) energian myynnistä: = Hinta - maksut = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (energian myynti tuottaa voittoa, joka on pienentynyt maksujen vuoksi)

b. Energiahinta 3 ¢/kWh

Todellinen hinta energian ostamisesta: = Hinta + maksut = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Todellinen hinta (tulot) energian myynnistä: = Hinta - maksut = 3 ¢/kWh - 2 €/kWh = 1 ¢/kWh (energian myynti tuottaa edelleen voittoa)

c. Energiahinta 1 ¢/kWh

Todellinen hinta energian ostamisesta: = Hinta + maksut = 1 ¢/kWh + 3 ¢/kWh = 4 €/kWh

Todellinen hinta (tappio) energian myynnistä: = Hinta - maksut = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (energian myynti on tappiollista, vaikka energian hinta on positiivinen, mutta maksu on suurempi kuin hinta)

d. Energiahinta -2 ¢/kWh (negatiivinen energiahinta)

Todellinen hinta energian ostamisesta: = Hinta + maksut = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (energian ostaminen on kustannus, vaikka energian hinta on negatiivinen. Meidän on silti maksettava maksu)

Todellinen hinta (tappio) energian myynnistä: = Hinta - maksut = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (myynnin tappio kasvaa, kun hinta muuttuu negatiivisempana)

e. Energiahinta -5 ¢/kWh (negatiivinen energiahinta)

Todellinen hinta (tulot) energian ostamisesta: = Hinta + maksut = -5 ¢/kWh + 3 ¢/kWh = -2 €/kWh (energian ostaminen on kannattavaa, vaikka meidän on maksettava maksu)

Todellinen hinta (tappio) energian myynnistä: = Hinta - maksut = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Myyntihinnan optimointi

Myyntihinnan optimointia käytetään, kun hinta on edelleen positiivinen, mutta jo alle myyntimaksun. Tässä tilanteessa käyttäjää kannustetaan omaan kulutukseen, koska muuten aiheutuu kustannuksia. Lisäksi ehdotamme, että tässä tapauksessa vientiraja asetetaan 0 kW:iin, jolloin vältetään ylijäämän aiheuttamat kustannukset.

Myyntihinnan mukainen optimointi on aktiivinen alueilla c, d, e.

Osto hinnan optimointi

Osto hinnan optimointia käytetään, kun hinta on negatiivinen ja myös alempi kuin ostomaksu. Tässä tilanteessa käyttäjää kannustetaan kulutuksen maksimointiin, koska todellinen hinta on alle nollan. Kuten edellä, ehdotamme, että tässä tapauksessa vientiraja asetetaan 0 kW:iin.

Myyntihinnan mukainen optimointi on aktiivinen alueella e.

Kaikki muut negatiivisen hinta tilan valikon toiminnot ovat samat kuin Lisäasetukset -osiossa kuvatut.

Jotta negatiivisen hinnan strategia toimisi, Reduxi -ohjaimen on vastaanotettava tietoja nykyisistä hinnoista. Hinnat voivat olla kiinteitä, aikablokkeina asetettuja tai dynaamisia (pörssi, etukäteen). Tietoja hintaluetteloiden määrittämisestä on saatavilla Reduxin hintaluettelot ja se määritetään pilvi sovelluksessa https://app.reduxi.eu/.

Muiden Reduxi -ohjaimen asetusten osalta katso linkkiä: Reduxi -ohjain.

Pilvi sovelluksen muiden asetusten osalta katso Reduxi Cloud.

4.3.4. AI-tilat

Kaikki AI-tilat perustuvat energian hintoihin, jotka voivat olla kiinteitä, käyttöaikaan perustuvia tai dynaamisia (markkina, etukäteen). Hinnat on määritettävä pilvipalvelussa https://app.reduxi.eu/ Reduxin hinnastoissa kuvattujen vaiheiden mukaisesti.

4.3.4.1 Akun AI-optimointi

Tekoälyn akun optimoinnin ensisijainen tavoite on akun energian arbitraasi. Tekoälyoptimointi ottaa huomioon hinnoittelusuunnitelman (esim. päiväkohtaiset hinnat). Kun hinnat ovat alhaiset, akkua ladataan verkosta. Kun hinnat ovat korkeat, akku vie energiaa verkkoon. Tällä strategialla pyritään hyödyntämään sähkön hintojen vaihteluita ajan mittaan.

Tämä tila toimii 36 tunnin syklillä. Heti kun seuraavan päivän hinnat ovat tiedossa, algoritmi ottaa ne välittömästi huomioon ja optimoi akun käytön. Se etsii parhaat aikavälit lataukselle/purkaukselle ottaen tietenkin huomioon tuonti- ja vientirajoitukset, akun rajat jne. Käytännössä vuorokaudessa on kaksi tällaista sykliä, mutta niitä voi olla enemmän tai vähemmän päivän hintojen mukaan.

Tekoälyn akun optimointi koostuu kolmesta eri moduulista ja yhdestä "Lisäasetukset"-osiosta. Vain yksi yksittäinen moduuli voidaan ottaa käyttöön kerrallaan; muuten eri moduulit voivat olla ristiriidassa, eikä järjestelmä välttämättä toimi ennustetusti. "Lisäasetukset"-osiossa "Kohde-SOC-alue" liukusäädin koskee vain ansaintasijoitusoptimointia (akun arbitraasi), kaksi muuta moduulia käyttävät aina kaikkea mahdollista kapasiteettia. "Vapauta tyhjäkäynnillä" -kytkin koskee kaikkia osioita. Sen tehtävänä on antaa paikalliselle järjestelmälle (esim., paikan päällä oleva invertteri) suorittaa omat komennonsa itsenäisesti Reduxi -ohjaimesta riippumatta, toimien omakäyttötilassa, rezistanssikapasiteetin leikkauksessa jne.

"Kohde-SOC-alue" selitys:

Kohde-SOC-alue määrittää alueen, jota käytetään akun arbitraasiin. Kohdealueen ulkopuolista aluetta voivat käyttää vain muut tilat (esim. piikkien leikkaus).

"Vapauta tyhjäkäynnillä" selitys: Sallii muiden tilojen (esim. piikkien leikkaus, negatiivinen hintasäätö, omakäyttö) käyttää akkua, kun tekoälyn akkutilat eivät sitä ohjaa. Aseta tämä Ei-asetukseen, jos akku on tarkoitettu vain kauppaan; aseta Kyllä-asetukseen, jos sitä käytetään myös muissa tiloissa.

Esimerkki "Vapauta tyhjäkäynnillä = True":

Jos ajoitettu akun lataus-/purkausteho lasketaan nollaksi, järjestelmä palaa oletustilaansa (esim. rezistanssikapasiteetin leikkaus, negatiivinen hintasäätö, omakäyttö).

Jos ajoitettu akun lataus-/purkausteho lasketaan muuksi kuin nollaksi, järjestelmä toimii lasketulla tehoalueella, tyypillisesti invertterin vähimmäis- tai enimmäisteholla.

Esimerkki "Vapauta tyhjäkäynnillä = False":

Järjestelmä toimii lasketulla tehoalueella, tyypillisesti invertterin vähimmäis- tai enimmäisteholla, eikä anna järjestelmän palata omaan tilaansa (esim. piikkien leikkaus, negatiivinen hintasäätö, omakäyttö).



Alivalikko Tekoälyn akun optimointi (kaikki moduulit ja Lisäasetukset-osio), kuva:

Ansaintasijoitusoptimointi (akun arbitraasi) -moduuli:

Kytkinpainikkeen tilojen vaihtamisella akun arbitraasin aktivointi/deaktivointi otetaan käyttöön/poistetaan käytöstä.

• Ansaintasijoitusoptimointi (akun arbitraasi) (kytkimen oletusarvo: KYLLÄ)
• Latausoptimointi/Purkausoptimointi (kytkimen oletusarvot: KYLLÄ), kytkimet ovat lukittuja (vain näkyvissä) ja molemmat ovat käytössä.

Min. tuotto per sykli määritys:

Min. tuotto per sykli voidaan laskea kaavalla = Min. tuotto per sykli = akun asennuksen koko investointi/arvioitu akun syklinumero (valmistajan toimittamat tiedot) = 10000€/syklinumero (5000) = 20€/sykli.

Jos Min. tuotto per sykli arvoksi asetetaan 0, tämä laskenta jätetään huomiotta, ja arbitraasi suoritetaan riippumatta pörssin hinnasta.

Lataus-/purkaussykli suoritetaan vain, jos odotettu tuotto ylittää Min. tuotto per sykli. Sykli tässä tapauksessa vastaa vähimmäis- ja enimmäis-SOC:ta (akun määrittämän tai "Lisäasetukset"-osiossa määritetyn kohde-SOC-alueen mukaisesti).

Ladataan akkua verkosta -moduuli:

Tämä moduuli on suunniteltu kohteisiin, joissa aurinkosähköntuotanto (PV) ei vastaa paikallista energiantarvetta tai joissa verkkosähkö on ainoa lähde. Näissä tapauksissa on optimaalista tuoda energiaa matalan hinnan jaksojen aikana myöhempää kulutusta varten, mikä vähentää energiakustannuksia.

Moduulin asetukset:

Ansaintasijoitusoptimointi (akun arbitraasi) = Epätosi

Ladataan akkua verkosta = Tosi

Puretaan akkua verkosta = Epätosi

Vapauta tyhjäkäynnillä = Tosi. Huomaa, tämä on tärkeää!



Puretaan akkua verkosta -moduuli:

Tämä moduuli on suunniteltu kohteisiin, joissa aurinkosähköntuotanto (PV) ylittää paikallisen energiantarpeen. Järjestelmä maksimoi kannattavuuden viemällä ylimääräisen energian verkkoon, yleensä SPOT-markkinahintojen perusteella. Toissijainen etu on, että purkamalla akkua verkkoon luodaan kapasiteettia ylimääräisen PV-tuotannon varastointiin. Tämä on erityisen edullista järjestelmissä, joissa PV-järjestelmän nimellisteho ylittää suurimman verkkoon vietävän tehon.

Moduulin asetukset:

Ansaintasijoitusoptimointi (akun arbitraasi) = Epätosi

Ladataan akkua verkosta = Epätosi

Puretaan akkua verkosta = Tosi

Vapauta tyhjäkäynnillä = Tosi. Huomaa, tämä on tärkeää!

4.3.4.2 AI-EVSE-optimointi

Samoin kuin yllä, myös tämä AI-optimointi ottaa huomioon hinnoittelusuunnitelman (esim. etuajassa määritetyt hinnat). Tässä, kun hinnat ovat alhaiset, autoa ladataan verkosta. Latausnopeus riippuu hinnasta. Mitä alempi hinta, sitä suurempi latausvirta.

Tämä tila käyttää 24 tunnin jaksoa. Se etsii jopa 24 tuntia tulevaisuuteen ja löytää parhaan ajankohdan lataukseen ottaen tietysti huomioon tuontirajat.

Tämä tila etsii seuraavaan aamuun klo 6 asti ja löytää parhaan latausajan ottaen tietenkin huomioon tuontirajoitukset.

Huomaa, että auton akun lataustilaa ei ole saatavilla, joten sitä ei käytetä lataustilassa.

4.3.4.3 AI-lämmönpumpun optimointi

Myös tämä AI-optimointi ottaa huomioon hinnoittelusuunnitelman (esim. etuajassa määritetyt hinnat). Tässä, kun hinnat ovat alhaiset, lämmönpumppu toimii tehostetussa tilassa, kun hinnat ovat keskimääräiset, lämmönpumppu toimii normaalitilassa ja kun hinnat ovat korkeat, lämmönpumppu toimii eko(pois päältä) -tilassa.

Tämä tila käyttää 24 tunnin jaksoa. Se etsii jopa 24 tuntia tulevaisuuteen ja löytää parhaan ajankohdan lämmönpumpun aktivoimiseen ottaen tietysti huomioon tuontirajat.

4.4 Verkon ulkopuolinen hallinta

Reduxi auttaa verkon ulkopuolisessa virranhallinnassa ohjaamalla liitettyjä laitteita ja vähentämällä akkujen purkautumista ei-kriittisistä kuluttajista.

Oikea sähköasennus on välttämätöntä. Järjestelmä on oltava asianmukaisesti suunniteltu ja toteutettu pätevän asentajan toimesta, mukaan lukien asianmukaiset johdotukset ja automaattiset siirtokytkinlaitteet. Tämä varmistaa, että siirryttäessä verkon ulkopuoliseen tilaan kolmannen osapuolen tuotantolähteistä, erityisesti AC-kytketystä laitteista, kuten PV-inverttereistä, ei tapahdu takaisinsyöttöä julkiseen verkkoon.

On tärkeää, että verkon ulkopuolisen tilan ottaa käyttöön ja hallinnoi itse akkuinvertteri tai lisäautomaattiset siirtokytkinlaitteet, jotka varmistavat nopean ja luotettavan erottamisen verkosta.

Sähkökatkon sattuessa yhteensopiva akkuinvertteri (hybridinvertteri) reagoi millisekunneissa. Se havaitsee verkkohäiriön, irrottautuu verkosta ja alkaa välittömästi syöttää virtaa rakennukseen. Tämän toiminnon saatavuus riippuu invertteristä ja järjestelmän suunnittelusta, joten tämä tulee varmistaa asentajalta.

Verkon ulkopuolisessa tilanteessa Reduxi saa verkon ulkopuolisen tilan invertteriltä ja alkaa hallita muita liitettyjä laitteita estääkseen akun ennenaikaisen purkautumisen. Tämä sisältää kuormien, kuten sähköautojen latauslaitteiden, LVIS-järjestelmien ja myös PV:n, ohjaamisen.

Esimerkiksi sähkökatkon aikana sähköauton lataus kytketään automaattisesti pois päältä akun kapasiteetin säästämiseksi. Nämä toimintatavat on oltava asianmukaisesti esikonfiguroitu järjestelmän prioriteettien ja käyttäjän vaatimusten perusteella.

5. Strategioiden testaus ja analysointi

Jotta voidaan testata ja vahvistaa, että strategia toimii odotusten mukaisesti, voidaan tarkistaa mittaustiedot (virrat, teho mittarista jne.) ja strategian asetuspisteet (PV-teho, lämmönpumpun SG-valmiusasetukset jne.).

Strategian analyysi on käytettävissä napsauttamalla Koti/Strategiat. "Viimeisin mittaus"- ja "Analysoi"-kohdissa voit nähdä strategian suorituskyvyn nykyisen tilan ja historialliset tiedot.

5.1 Manuaalitila

Testausta varten voit vaihtaa tietyn laitteen automaattitilasta (jossa laitetta ohjataan strategian kautta) manuaalitilaan. Katso "Laitteen manuaaliohjaus" artikkelista Reduxi Configurator

Manuaalitila antaa meille mahdollisuuden varmistaa, että laite (lämmönpumppu, akku, PV) toimii odotusten mukaisesti. Noudattaako se asetuspistettä, mikä on vasteaika…

5.2. Strategian yleiskatsaus

Voit käyttää strategian yleiskatsausta Reduxi Configuratorin ensimmäisellä sivulla (vasen valikko).

Sivumenuussa napsauta:

• Strategiat.
• Strategia, josta haluat yksityiskohtaisen näkemyksen mittauksiin.

Jokaiselle strategialle näet:

• Viimeisin mittaus.
• Analyysi.
• Arkisto.

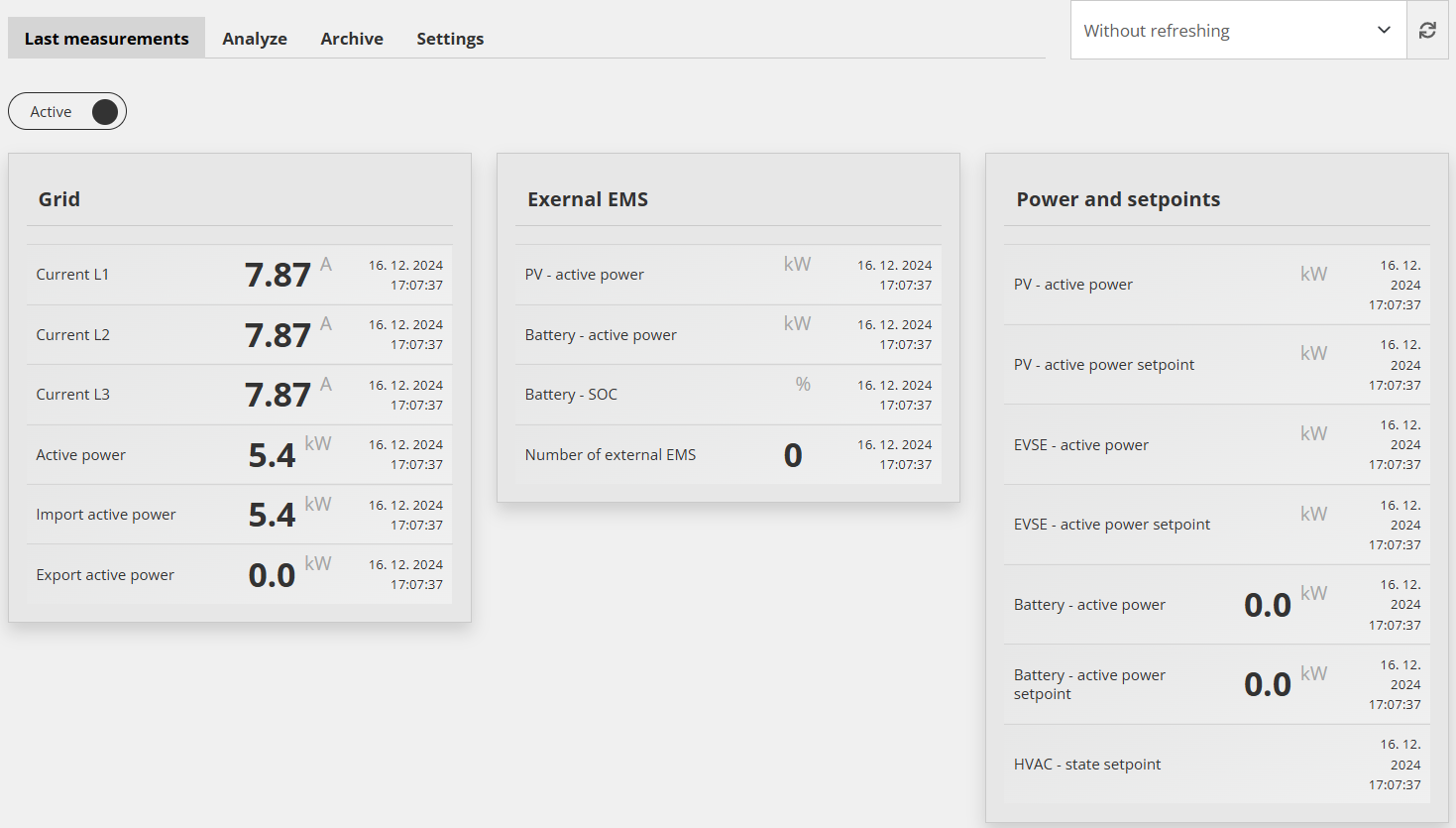

5.2.1. Viimeisimmät mittaukset

Viimeisimmät mittaukset -välilehti on tarkoitettu valitun strategian viimeisten tallennettujen mittausten tarkasteluun.

Voit määrittää tietojen päivitysvälin (oikealla).

Voit muuttaa tiettyjä parametreja täällä. Muita parametreja ja lisäasetuksia voi muokata Asetukset/Strategiat-moduulissa.

Huomaa: Jos Reduxi sammutetaan sähkökatkoksen tai muiden ongelmien vuoksi, ohjain ei tallenna mittauksia tänä aikana.

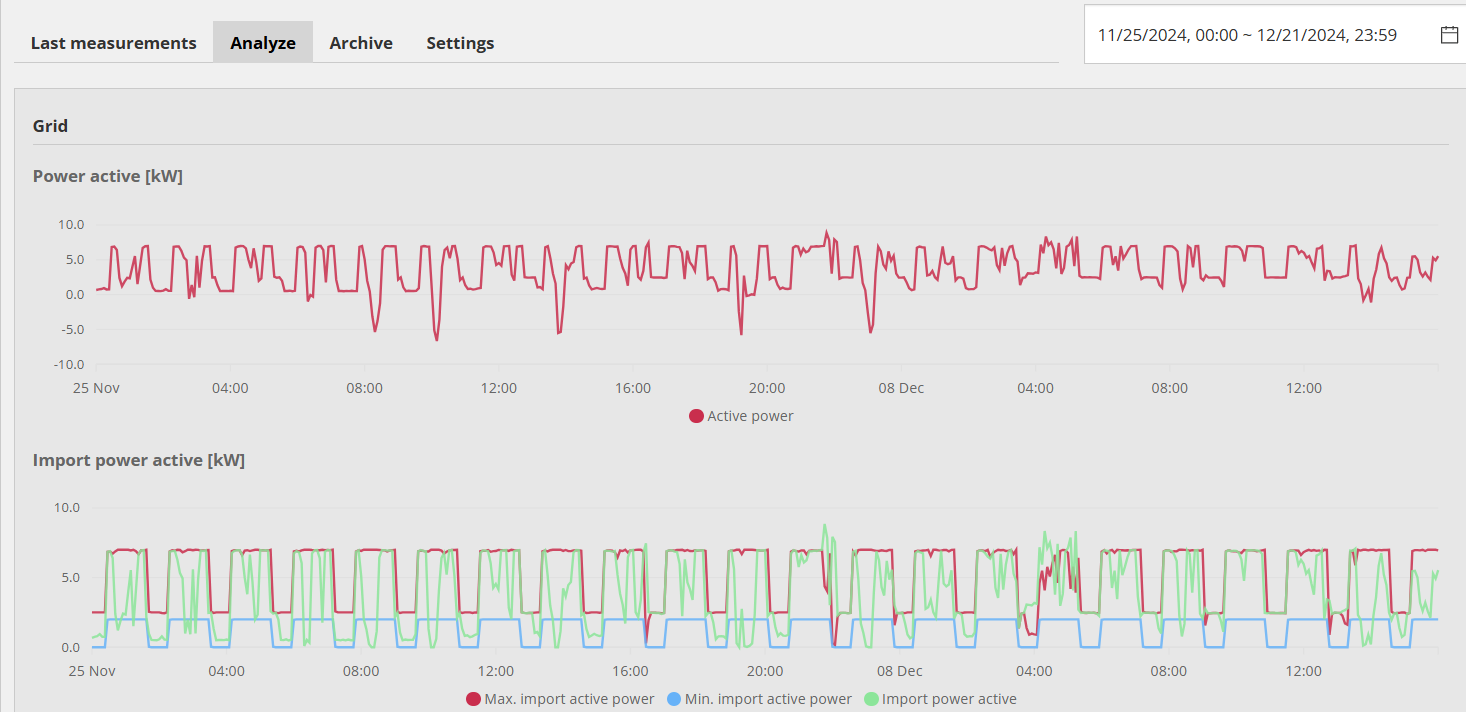

5.2.2. Analyysi

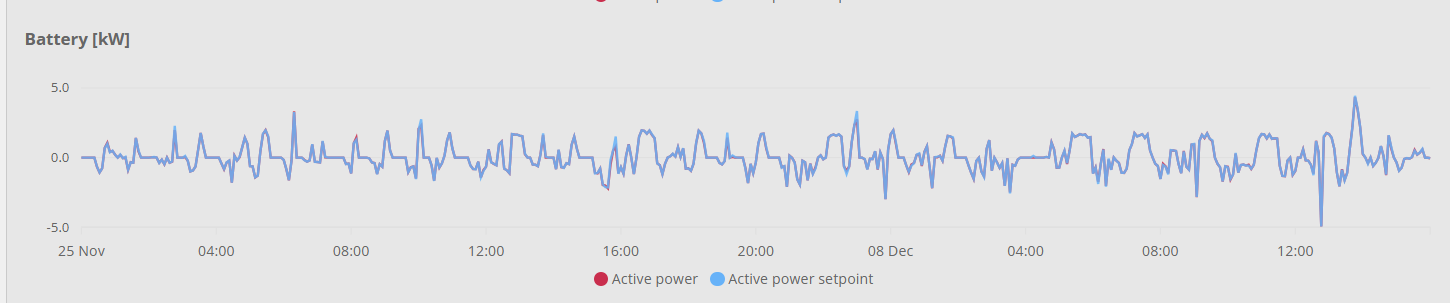

Analyysi-välilehdessä voit tarkastella valitun strategian aikaisempia tietoja. Tiedot näytetään graafisessa muodossa. Vasemmasta yläkulmasta voit valita ajanjakson, jonka tiedot haluat näyttää.

5.2.3. Arkisto

Arkisto-välilehdessä tallennetaan kaikki aikaisemmat tiedot ja mittaukset strategian luomisen hetkestä alkaen valitulle strategialle. Arkiston avulla voit näyttää tietoja taulukoissa ja viedä tietoja CSV-muodossa.

Huomautus: Arkisto-välilehdessä tiedot ovat käytettävissä, kunnes poistat valitun laitteen Reduxi Configuratorista

Vastuuvapautuslauseke

Kaikki strategiat kunnioittavat vienti- ja tuontirajoituksia. Kuitenkin joskus säädetyt laitteet eivät reagoi asetuspisteisiin tai niiden reaktioaika on hidas. Esimerkiksi lämmönpumpun reaktioaika on 15–30 minuuttia. Siksi voi tapahtua, että energian tuonti ja vienti voivat ylittää rajan. Tämän voittamiseksi mahdollisimman paljon Reduxi on toteuttanut turva-alueita, joten se säätää laitteita ennen kuin ne saavuttavat rajat. Turva-alueet riippuvat laitteen tyypistä.
