Reduxi P1-WiFi-muunninta käytetään viestien saamiseen eri energiamittareista, kuten Iskraemeco AM550, Sagemcom T211 ja muista P1-mittareista.
Kuva: Kuva: P1-portti Iskraemeco AM550 Kuva: Sagemcom T211:n P1-portin kansi.
1. P1-portin ja Reduxi Converterin välinen fyysinen yhteys
Psyykkinen yhteys muodostetaan RJ-12-kaapelilla, jota käytetään myös P1-WiFi-muuntimen virransyöttöön. Lisävirtalähdettä ei tarvita. RJ-12-kaapeli kuuluu P1-WiFi-muuntimen toimitukseen.
1.1 Iskraemeco AM550:n fyysinen liitäntä:
P1-portti sijaitsee AM550-energiamittarin oikeassa yläkulmassa. Liitä Iskraemeco AM550 metrin RJ12-kaapelilla Reduxi Converteriin P1-portin kautta. Reduxi Converterin mukana toimitetaan kaapeli. Yllä olevan vihreän LEDin pitäisi alkaa palaa.
Huomaa, että käytännössä sähkönjakelijat (DSO) sallivat salaamattoman viestinnän. Jotkin energiamittarit käyttävät kuitenkin edelleen salattua yhteyttä. Ilman salausavaimia voit testata, toimiiko yhteys Iskraemeco AM550:stä Reduxi Controlleriin. Saat tietoa siitä, toimiiko viestintä (tietoja vastaanotetaan). Jos näppäimiä ei ole syötetty, tietoja ei voida muuntaa mittauksiksi, mutta ainakin voit nähdä, toimiiko fyysinen tiedonsiirto. Voit lisätä avaimia myöhemmin etäyhteyden kautta Reduxi-ohjaimeen tai (suositeltavaa) pyytämällä sähköjakelijaa käyttämään salaamatonta yhteyttä.

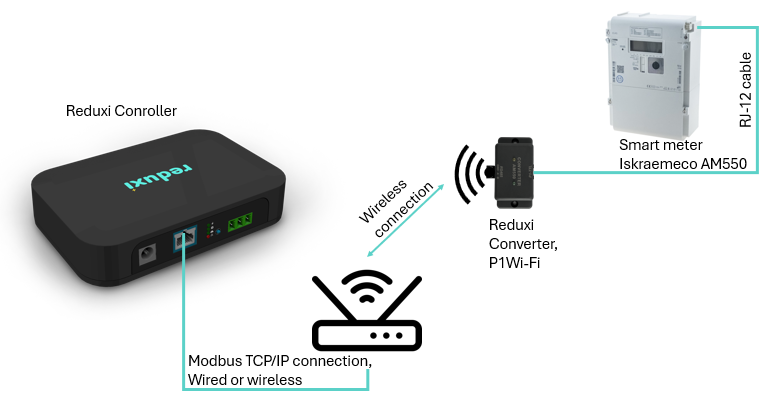

1.1.1 Langaton yhteys Reduxi Controlleriin
Lisätietoja, katso myös Reduxi Converter P1 WiFi

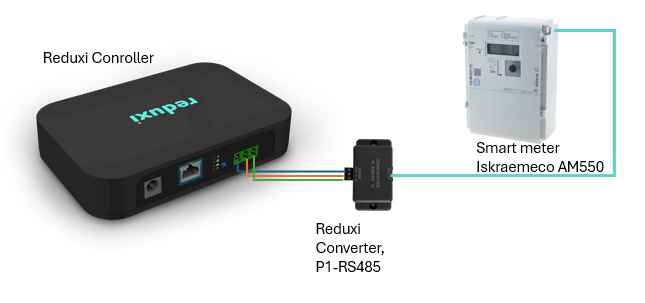

1.1.2 Langallinen yhteys suoraan Reduxi Controlleriin
Tämä vaihtoehto esitetään, kun kyseessä on langallinen RS485-yhteys.

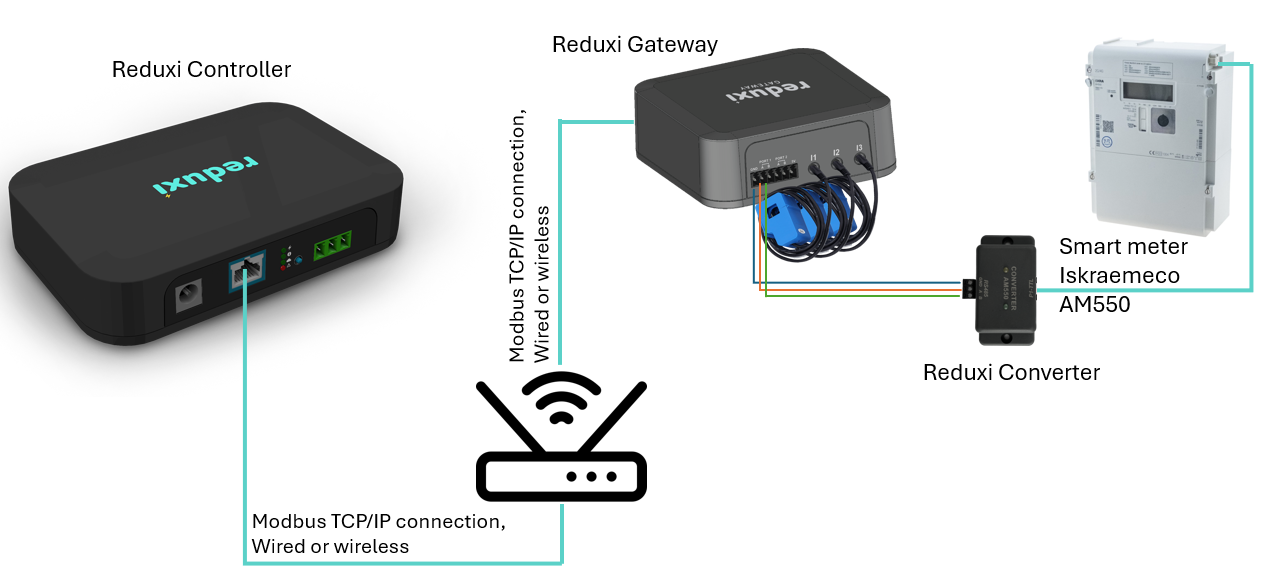

1.1.3 Fyysinen yhteys Reduxi Gatewayyn ja yhteys Modbus TCP/IP:n kautta Reduxi
Reduxi Controller
Tämä vaihtoehto esitetään, kun kyseessä on langallinen RS485-yhteys.
1.2 Sagemcom T211:n fyysinen liitäntä:

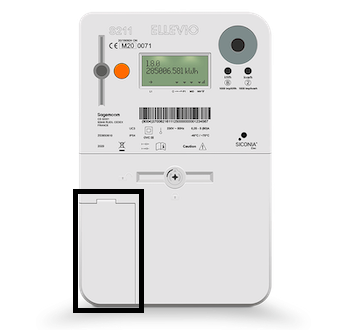

P1-portti sijaitsee Sagemcom T211:n vasemmassa alakulmassa muovikannen alla. Liitä Sagemcom T211 -mittarin P1-portti RJ12-kaapelilla Reduxi Converteriin. Reduxi Converterin mukana toimitetaan kaapeli. Yllä olevan vihreän LEDin pitäisi alkaa palaa.
Yhteys Smartmeter Sagemcom T211:n ja Reduxi Controller -ohjaimen välille luodaan samalla tavalla kuin Iskraemecon kohdissa on kuvattu:
- 1.1.1 Langaton yhteys Reduxi Controlleriin
- 1.1.2 Langallinen yhteys suoraan Reduxi Controlleriin
- 1.1.3 Fyysinen yhteys Reduxi Gatewayyn ja yhteys Modbus TCP/IP:n kautta Reduxi
2. Yhdistä P1 Wi-Fi Reduxi-säätimeen
Ensimmäistä konfigurointia varten sinun on yhdistettävä Reduxi Converter Reduxi Controlleriin WiFi-yhteyden (TCP/IP) avulla. Lisätietoja, seuraa Reduxi Converter P1 WiFi

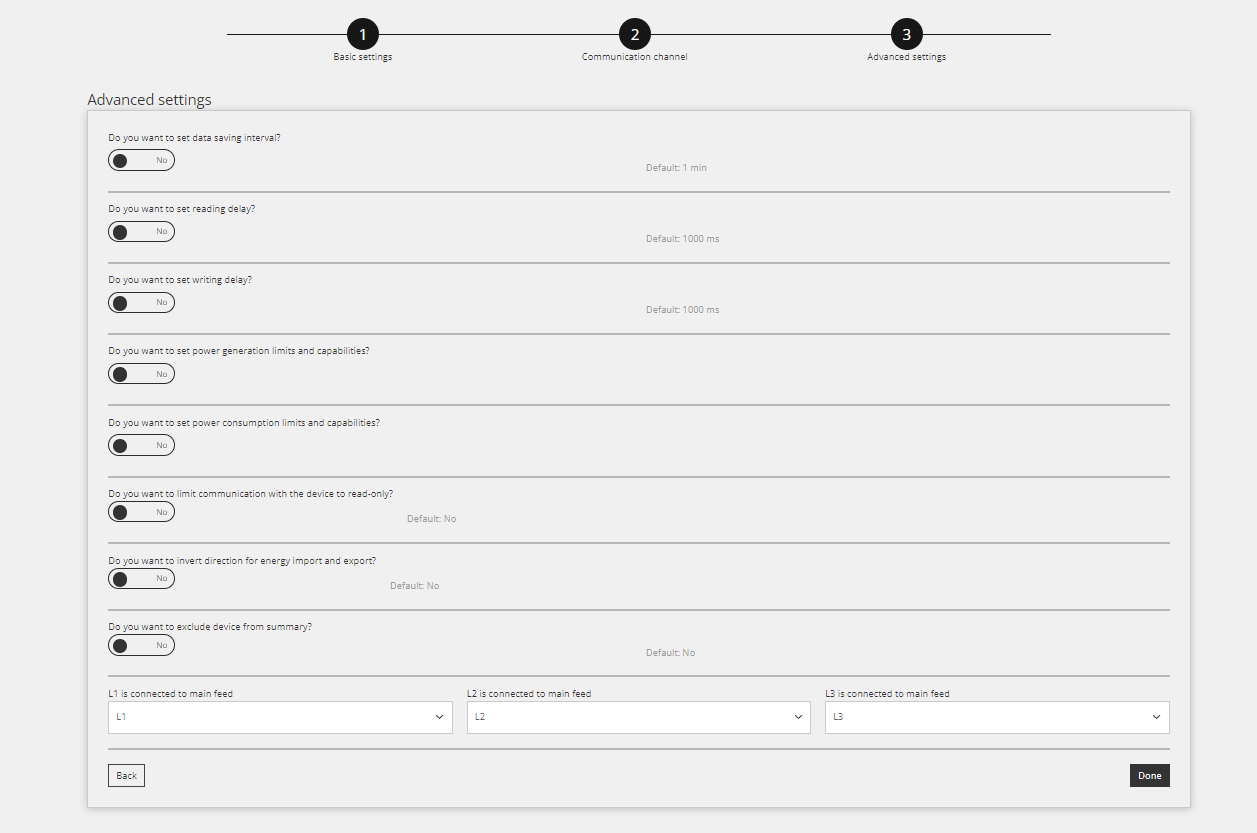

Lisäasetukset
Täytä lisäasetukset ja valitse alla olevassa kuvassa näkyvät parametrit. Asetukset voivat vaihdella sijainnin tarpeiden mukaan. Kun olet valmis, napsauta näytön oikeassa reunassa olevaa "Valmis"-painiketta.

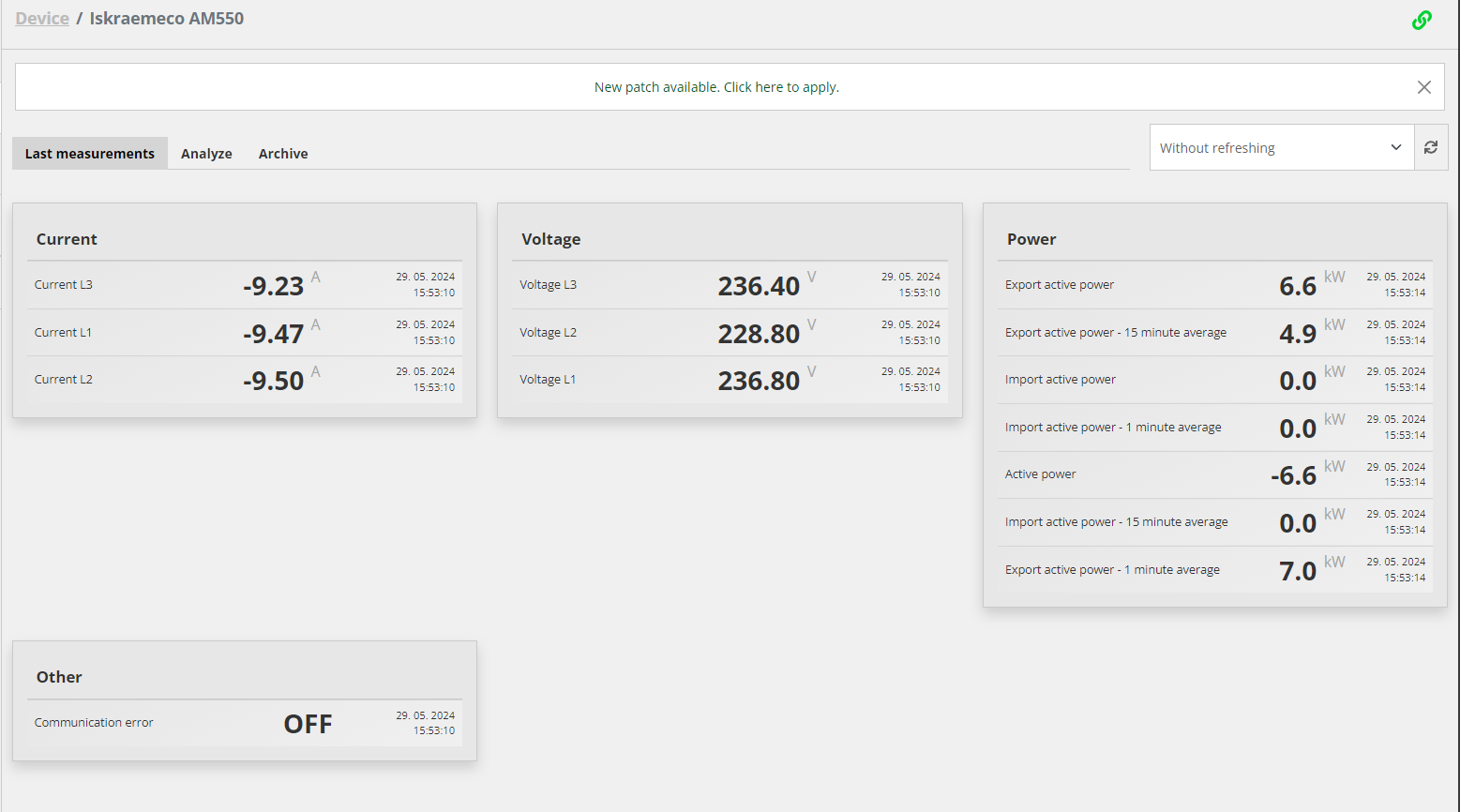

Viimeisin mittaus
Kun yhteydenpito laitteen kanssa on onnistunut, voimme suorittaa ylimääräisen testin tarkistamalla laitteen arvot. Tämä tapahtuu napsauttamalla aloitusnäytön laitevalintaa, jolloin valitsemme juuri lisätyn energiamittarin puurakenteesta.
Kun laite on onnistuneesti lisätty konfiguraattorin kautta, sitä voidaan valvoa ja ohjata Reduxi-pilvisovelluksen kautta.
