Kuva valkoisen Iskraemeco AM550 -älymittarin yläosasta edestä ja hieman ylhäältä nähtynä. Kotelossa painettuna: 'ISKRA'-logo, 'AM550', 'Made in EU 2020', '1 000 imp/kWh' ja '1 000 imp/kvarh' sekä '2G/4G' vasemmalla. Tarra, jossa on selitys LCD-näytön koodeista sloveniaksi (esim. 'Pomen stevilcnih oznak na LCD zaslonu' [LCD-näytön numerokoodien merkitys], 0.9.1 Cas [aika], 0.9.2 Datum [päivämäärä], 1.8.T Delovna energija A+ [pätöenergia A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 ja 2.6.0 maksimiteho, T = tarifa [tariffi]). Kotelon oikeassa yläkulmassa musta ympyrä merkitsee pientä harmaata kiinnikettä tai kannen salpaa, jossa on symboli. Ruuvi ja sinetti, jossa '2020', ovat oikealla. Näyttöikkuna on alhaalla, osittain näkyvissä.

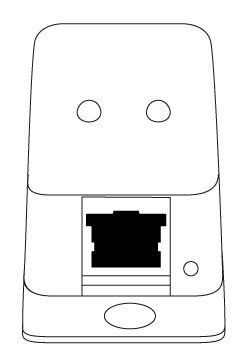

Kaavio älymittarin ja Reduxi-ohjaimen välisestä langattomasta yhteydestä valkoisella pohjalla. Komponentit: musta Reduxi-ohjain, jonka teksti on Reduxi Conroller (kirjoitusasu kuvan mukaan), sinisellä korostettu RJ45-verkkoportti ja vihreä liitinryhmä; harmaa älymittari, jonka teksti on Smart meter Iskraemeco AM550; pieni musta muunnin, jonka teksti on Reduxi Converter, P1Wi-Fi, ja sen vieressä langattomat aallot; Wi-Fi-reitittimen kuvake. Yhteydet (turkoosit viivat): älymittarista muuntimeen, teksti RJ-12 cable; muuntimen ja reitittimen välillä kaksoisnuoli, teksti Wireless connection; reitittimestä ohjaimen verkkoporttiin, teksti Modbus TCP/IP connection, Wired or wireless.

Kaavio älymittarin ja Reduxi-ohjaimen välisestä langallisesta yhteydestä valkoisella pohjalla. Komponentit: musta Reduxi-ohjain, jonka teksti on Reduxi Conroller (kirjoitusasu kuvan mukaan), jossa on virtaliitin, sinikehyksinen RJ45-portti, tilan merkkivalot ja vihreä kolminapainen liitinryhmä; pieni musta muunnin, jonka teksti on Reduxi Converter, P1-RS485; harmaa älymittari, jonka teksti on Smart meter Iskraemeco AM550. Yhteydet: turkoosi viiva älymittarista muuntimeen; kolme johdinta (sininen, oranssi, vihreä, ylhäältä alas) ohjaimen vihreän liitinryhmän kolmesta liittimestä muuntimen kolminapaiseen liittimeen. Johtimissa ei ole tekstejä.

Kaavio yhteydestä Reduxi-ohjaimelta älymittarille Reduxi Gatewayn ja RS485:n kautta, valkoisella pohjalla. Komponentit: musta Reduxi Controller (teksti Reduxi Controller), jossa on sinikehyksinen RJ45-portti ja vihreä kaksinapainen liitinryhmä; Reduxi Gateway (teksti Reduxi Gateway), tummanharmaa laatikko, jossa on kuusinapainen liitinryhmä ja kolme sinistä virtapihtiä kytkettynä liittimiin I1, I2 ja I3; reitittimen kuvake Wi-Fi-symbolilla; pieni musta muunnin, jonka teksti on Reduxi Converter; harmaa älymittari, jonka teksti on Smart meter Iskraemeco AM550. Yhteydet (turkoosit viivat): ohjaimen RJ45-portista alas ja oikealle reitittimeen, teksti Modbus TCP/IP connection, Wired or wireless; reitittimestä ylös gatewayn yläosaan, teksti Modbus TCP/IP connection, Wired or wireless (pystysuora teksti); älymittarista muuntimeen, ei tekstiä; kolme johdinta (sininen, oranssi, vihreä) gatewayn liitinryhmästä muuntimen kolminapaiseen liittimeen, ei tekstejä.

Kuva vaaleanharmaasta sähkömittarista edestä valkoista taustaa vasten; nykyisessä kuvatekstissä mittari on nimetty Sagemcom T211:ksi. Yläreunan painetut merkinnät: himmeä S211, ELLEVIO, CE-merkintä ja M20 0071. Pyöreässä näytössä näkyy 18.0 ja 285806.581 kWh. Vasemmalla oranssi pyöreä painike ja harmaa pyöreä osa, oikealla ylhäällä harmaa pyöreä optinen portti, jonka alla kaksi pientä merkkivaloa. Keskellä viivakoodi ja pientä tekstiä, jossa Sagemcom (pieni teksti), oikealla SICONIA-logo (pieni teksti). Alaosan keskellä on ruuvi. Musta suorakulmio merkitsee mittarin vasemmassa alakulmassa olevaa suorakulmaista suojusta, joka on P1-portin suojus.

Kuvakaappaus P1-energiamittarin laitteenlisäysvelhon Advanced settings -vaiheesta (vaihe 3) Reduxi Configuratorissa. Vaiheen ilmaisin: 1 Basic settings, 2 Communication channel, 3 Advanced settings (nykyinen). Otsikko: Advanced settings. Kaikki kytkimet ovat No (pois päältä), harmaat ohjetekstit: Do you want to set data saving interval?: Default: 1 min; Do you want to set reading delay?: Default: 1000 ms; Do you want to set writing delay?: Default: 1000 ms; Do you want to set power generation limits and capabilities?: ei ohjetekstiä; Do you want to set power consumption limits and capabilities?: ei ohjetekstiä; Do you want to limit communication with the device to read-only?: Default: No; Do you want to invert direction for energy import and export?: Default: No; Do you want to exclude device from summary?: Default: No. Kolme avattavaa valikkoa: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Painikkeet: Back (ääriviivallinen, vasemmalla), Done (tumma, oikealla).

Kuvakaappaus laitesivusta Device / Iskraemeco AM550 Reduxi Configuratorissa, välilehti Last measurements. Vihreä linkkikuvake oikeassa yläkulmassa. Banneri: New patch available. Click here to apply. (suljenta-x:llä). Välilehdet: Last measurements (valittu), Analyze, Archive. Avattava valikko Without refreshing ja päivityspainike. Kortti Current: Current L3: -9.23 A; Current L1: -9.47 A; Current L2: -9.50 A; kukin 29. 05. 2024 15:53:10. Kortti Voltage: Voltage L3: 236.40 V; Voltage L2: 228.80 V; Voltage L1: 236.80 V; kukin 29. 05. 2024 15:53:10. Kortti Power, kukin 29. 05. 2024 15:53:14: Export active power: 6.6 kW; Export active power - 15 minute average: 4.9 kW; Import active power: 0.0 kW; Import active power - 1 minute average: 0.0 kW; Active power: -6.6 kW; Import active power - 15 minute average: 0.0 kW; Export active power - 1 minute average: 7.0 kW. Kortti Other: Communication error: OFF, 29. 05. 2024 15:53:10.
