SG-koskettimet säätelevät lämpöpumppua Reduxi Gateway -relelähtöjen kautta. Joustavien lämpöpumppujen avulla voimme leikata sähkökustannuksia 30 %.

1. Komponentit yhteyden muodostamiseen Reduxi-ohjaimen ja Kronoterm välille lämpöpumppu

Yhteyden muodostamiseksi Reduxi-säätimen ja Kronoterm-lämpöpumpun välille tarvitsemme:

1. Toin ohjaimen takaisin
2. Reduxi Gateway 3x30 virta-antureilla

Lämpöpumpun käyttöönottoa varten Reduxi-säätimeen on lisättävä Reduxi Gateway -laite. Yhteys voi olla langaton (WLAN) tai langallinen UTP-kaapelilla (LAN). Löydät lisää yhteydestä osoitteesta Gateway to Controller -linkistä. 3x30 virtaanturilla varustettu Reduxi Gateway sisältää kolme virtaanturia, joita käytetään lämpöpumpun vaihejohtimien peittämiseen, ja kaksi relelähtöä, jotka on kytketty fyysisesti lämpöpumpun SG-ready-koskettimeen.

Symbolinen kuva koko liitännästä säätimestä lämpöpumppuun:

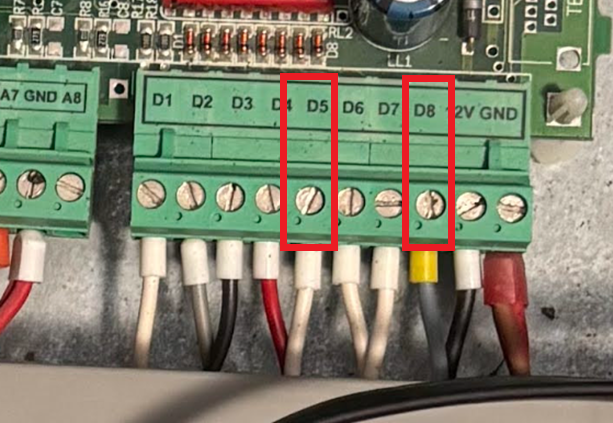

Releiden fyysistä kytkentää varten lämpöpumppuun on tarkistettava, missä SG-koskettimet sijaitsevat lämpöpumppupiirissä, kuten alla olevassa kuvassa näkyy esimerkki Kronoterm-lämpöpumpun SG-koskettimista.

Digitaalitulon D5 SG-kosketin on tarkoitettu vähentämään lämpöpumpun toimintaa.

Digitaalitulon D8 SG-kosketin on tarkoitettu lisäämään lämpöpumpun toimintaa.

2. Reduxi Gatewayn yhdistäminen paikalliseen Internet-verkkoon

• Liitä AC-DC-sovitin Reduxi Gateway -liitäntään ja liitä sitten sovitin verkkovirtaan. Ylhäältä tulevan ensimmäisen LEDin pitäisi alkaa hehkua vihreänä.
• Siirry mobiililaitteellasi tai tietokoneellasi WiFi-verkkojesi verkkoasetuksiin ja muodosta yhteys langattomaan "Gateway"-verkkoon.
• Jos ponnahdusikkuna ei tule näkyviin automaattisesti, avaa selain ja siirry osoitteeseen http://gateway.local
• Käytä käyttäjätunnusta "admin" ja salasanaa "admin" kirjautuaksesi sisään.
• Määritä langallinen tai langaton verkko ja liitä Reduxi paikallisverkkoosi (suosittelemme staattisen IP-osoitteen määrittämistä).
  • Määritä kiinteä verkko, jos käytät Ethernet-kaapelia yhteyden muodostamiseen paikalliseen verkkoon.
  • Jos käytät WiFi-verkkoa yhteyden muodostamiseen paikalliseen verkkoon, määritä langaton verkko.
• Napsauta "tallenna" ja yhdistä nyt matkapuhelimesi tai tietokoneesi samaan langalliseen tai langattomaan paikallisverkkoon, johon liitit Reduxi Gatewayn aiemmin.
• Reduxi-ohjaimen on oltava aiemmin yhdistetty ja yhdistetty paikalliseen Internet-verkkoon ( Reduxi-ohjain).
• Noudata seuraavia lukuja relelähtöjen kytkemiseksi ja virta-anturien asentamiseksi.

3. Reduxin yhdyskäytäväreleiden sidonta SG-koskettimiin

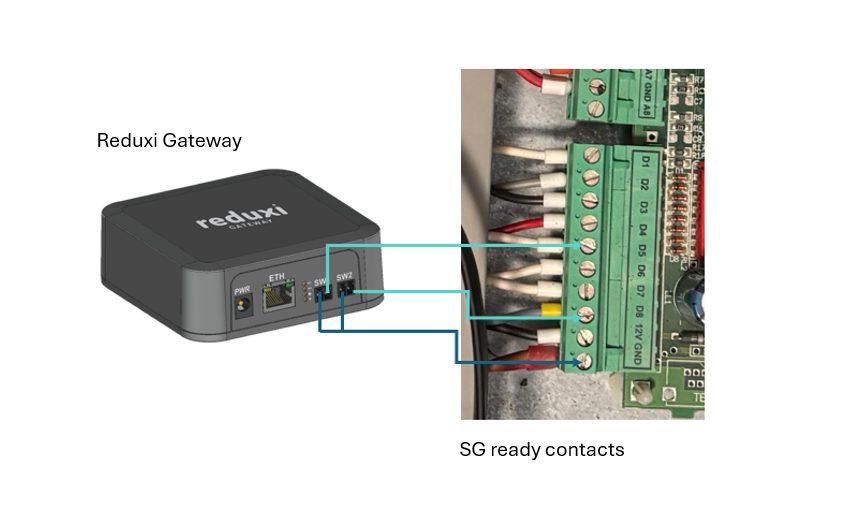

Reduxin yhdyskäytävän relelähdöt on kytketty SG-koskettimiin alla olevan symbolisen kuvan mukaisesti.

Warning: The Reduxi Gateway device allows the use of relay outputs that are permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of heat pump Kronoterm, we use NO contacts.

4. Reduxi Gateway -virtaanturit

Virta-antureita käytetään lämpöpumpun sähköenergian virtauksen ohjaamiseen, jossa lämpöpumpun tehoa mitataan reaaliajassa. Virta-anturit sisältyvät sarjaan Reduxi Gateway -laitteen mukana, ja ne on kytkettävä kolmeen tuloon jokaista vaihetta kohden alla olevan kuvan mukaisesti.

Virta-anturi peittää lämpöpumpun yksittäisen vaiheen (L1, L2, L3), kuva alla:

5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattorin kautta.

Uuden lämpöpumpun lisääminen laitteeksi tai vanhan muokkaaminen annetaan seuraavat vaiheet, joille esitetään yksittäinen piste.

5.1 Laitteen lisääminen

Log in locally to the Reduxi configurator application on the controller and press the Add device button.

5.2 Valitse laite, jonka haluat lisätä

Valitse ensimmäisessä vaiheessa lisättävän laitteen perusparametrit:

• Laitetyyppi: LVI,
• Vinkki: Redxi-mittari
• Nimi: Määritä laitteen nimi.

5.3 Perusasetukset

Perusasetusvalikko tarjoaa kolme vaihtoehtoa, täytä kentät alla olevan kuvan mukaisesti ja nimeä viimeinen kenttä haluamallasi tavalla.

5.4 Yhteyskanava

Viestintäkanavan ensimmäinen osa on tarkoitettu liitettäväksi Reduxi Gateway -laitteeseen. Täytä kentät alla olevan kuvan mukaisesti (täytetään automaattisesti).

Tietoliikennekanavan toisen osan kunkin asetuksen selitys:

Viestintäkanavan toinen osa on tarkoitettu Reduxi Gateway -laitteen senhetkisille anturiasetuksille, jossa valitaan "Automaattinen tunnistus yhdyskäytävästä" kaikille nykyisille antureille.

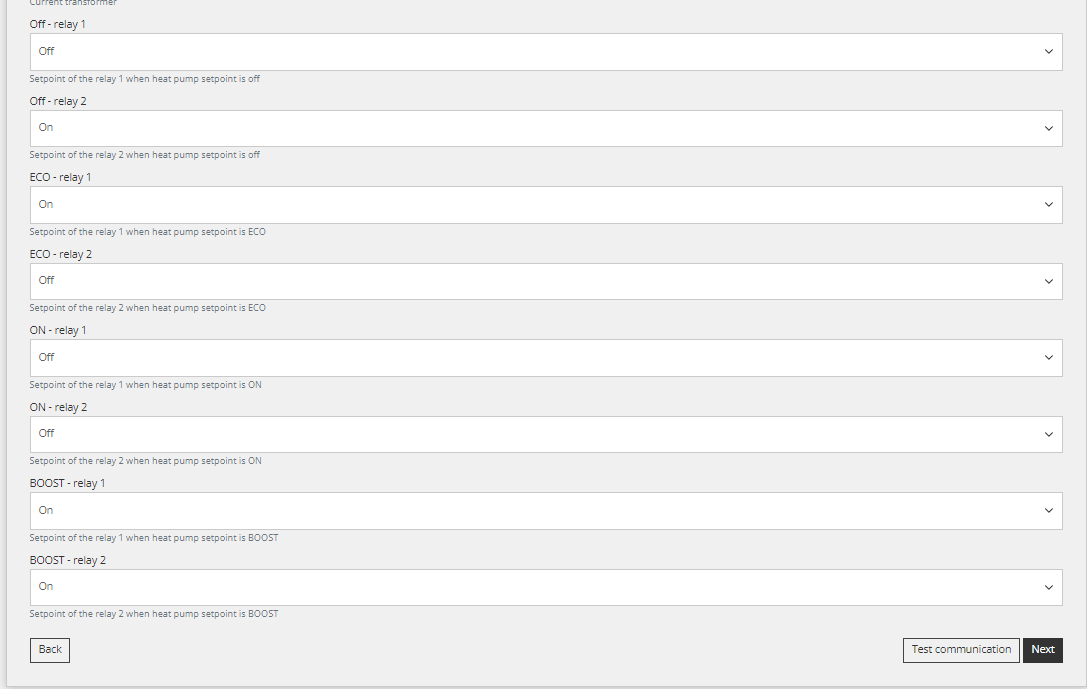

Aseta seuraavaksi lämpöpumpun tilat OFF, ECO, ON ja BOOST, jotka määritetään Reduxi Gateway -laitteen releiden tiloilla. Meidän on määritettävä 4 erilaista yhdistelmää tai 8 erilaista releasetteluasetusta.

5.5 Viestintätesti

Tietoliikennetesti suoritetaan "Test communication" -painikkeella, joka sijaitsee oikeassa alakulmassa tietoliikennekanavan kaikkien parametrikenttien jälkeen.

Viestintätesti voi palauttaa kaksi vastausta:

1. Viestintä toimii oikein, kuva alla:

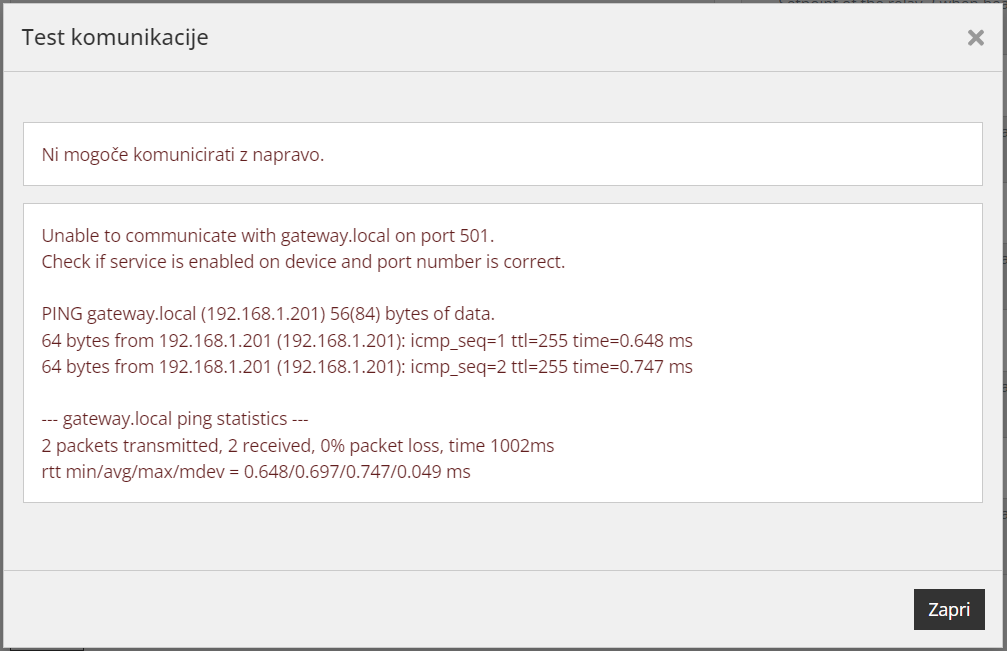

2. Viestintä ei toimi kunnolla, alla oleva kuva:

5.6 Lisäasetukset

Lisäasetus on mielivaltainen ja riippuu Reduxi-ohjaimen asennuspaikan erityistarpeista. After finishing all the advanced settings, press the "Done" button on the lower right side.

5.7 Viimeiset mittaukset

Kun yhteyden muodostaminen laitteen kanssa on onnistunut, voimme tarkistaa laitteen arvot lisätestinä. Tämä tehdään napsauttamalla aloitusnäytössä olevaa laitevalintaa, josta valitaan puurakenteesta uusi lisälämpöpumppu.

Jos haluamme laitetta hallittavan strategian mukaan, hallintatilaksi tulee asettaa "Automaattinen", mutta jos siirrymme manuaaliseen tilaan, voimme testata eri tilojen toimintaa.

After successfully adding the device and checking the values, the device can be inspected and controlled via the Reduxi application.
