1. Reduxi Gatewayn esittely
Reduxi Gatewayta voidaan käyttää mittauslaitteena virtausantureilla, ohjattavana laitteena älykkään sähköverkon yhteyksien tai vastaavien yhdistämiseen tai perusyhdyskäytävänä RS485-signaalin muuntamiseen TCP/IP:ksi.
Reduxi Gateway on Reduxi-ohjaimen lisälaite, joka toimii ensisijaisena logiikkayksikkönä. Reduxi Gateway tarjoaa kaksi RS485-porttia, kolme tuloa virtausantureille ja kaksi relelähtöä. Se voidaan liittää paikalliseen verkkoon Ethernet-kaapelilla tai WiFi:llä. Reduxi Gatewayn avulla RS485-signaali voidaan muuntaa TCP/IP:ksi.Tämän toiminnon avulla vanhat laitteet, jotka eivät tue TCP/IP:tä, tulevat käytettäviksi paikallisessa verkossa (LAN, WLAN), lisäksi TCP/IP-muunnos on hyödyllinen, kun halutun laitteen johdotus on liian monimutkainen, sen sijaan Reduxy Gateway sijoitetaan laitteen lähelle RS485-yhteyttä varten ja viestintä Reduxi-ohjaimeen tapahtuu TCP/IP:n kautta.
Virtausantureita käyttämällä voit käyttää Reduxi Gatewayta mittarina mittaamalla mitattavan laitteen energiankulutusta ottamalla laitteen vaihejohdot virtausantureilla. Reduxi Gateway mittaa virtauksen (absoluuttinen arvo, ilman virtaussuunnan tuntemista) ja käyttää 230 V:a oletusjännitteenä, tai se ottaa jännitteen vaihe kohden yhdestä Reduxi-ohjaimeen liitetystä laitteesta, joka tarjoaa jännite mittauksia.
Relelähdön kautta Reduxi Gateway mahdollistaa sellaisten laitteiden ohjauksen, jotka tukevat ON/OFF-säätelyä, mikä tarkoittaa, että Reduxi Gateway voi kytkeä ne pois päältä tai päälle. Yksi käyttötapauksista on älykäs sähköverkko tai EVU-yhteys, jossa voit ohjata lämpöpumppuja vähentämällä tai lisäämällä niiden kulutusta. Sitä voitaisiin käyttää myös muissa sovelluksissa, joissa käytetään perus ON/OFF-laitteen säätöä käytetään.
Käyttöohjeeseen pääsee osoitteessa: Reduxi Gatewayn käyttöohje
1.1 Reduxi Gatewayn merkkivalot
Reduxi Gatewayn käyttötilan nopean yleiskatsauksen saamiseksi annetaan merkkivaloja:
Jokaisen valon selitys:
-
LED 1:
- vihreä = virtalähde PÄÄLLÄ
- sininen = yhteydessä internetiin
- punainen = virhe, valkoinen = päivitys/palautus
-
LED 2:
- vihreä vilkkuva = lukeminen PORT 1:ssä
- sininen vilkkuva = kirjoittaminen PORT 1:een
-
LED 3:
- vihreä vilkkuva = lukeminen PORT 2:ssa
- sininen vilkkuva = kirjoittaminen PORT 2:een
-
LED 3:
- keltainen = Modbus-viestintä
- keltainen = Modbus-viestintä
-
LED 4:
- vihreä = rele 1 PÄÄLLÄ
- sininen = rele 2 PÄÄLLÄ
- turkoosi = rele 1 ja rele 2 PÄÄLLÄ

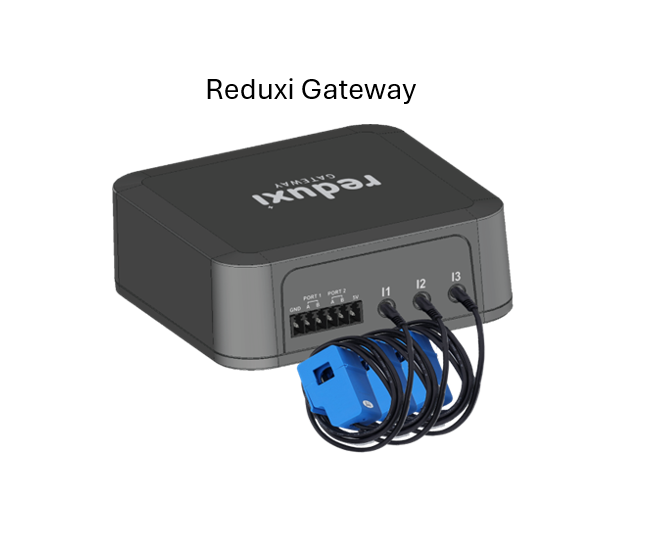

Reduxi Gatewayn symbolinen kuva:
2. Ensimmäinen yhteys Reduxi Gatewayhin
Reduxi Gateway tarjoaa kaksi yhteysvaihtoehtoa, ensimmäinen on Ethernet-kaapeliyhteys suoraan verkkoon (LAN), ja toinen on Reduxi Gatewayn tukiaseman kautta.
2.1 Langallinen yhteys
Liitä Reduxi Gateway fyysisesti paikalliseen verkkoon (LAN), internet-kytkimeen tai reitittimeen. Varmista ensin, että Reduxi Gateway on kytketty virtalähteeseen, joka sisältyy Reduxi Gatewayn toimituspakkausseeen. Kun se on liitetty LAN-verkkoon, Reduxi Gatewayn määritysliittymän pitäisi näkyä ("popup") automaattisesti oletusselaimessasi, jos sitä ei näy, noudata ohjeita kohdasta 2.3 Kirjaudu Reduxi Gatewayn määritysliittymään.

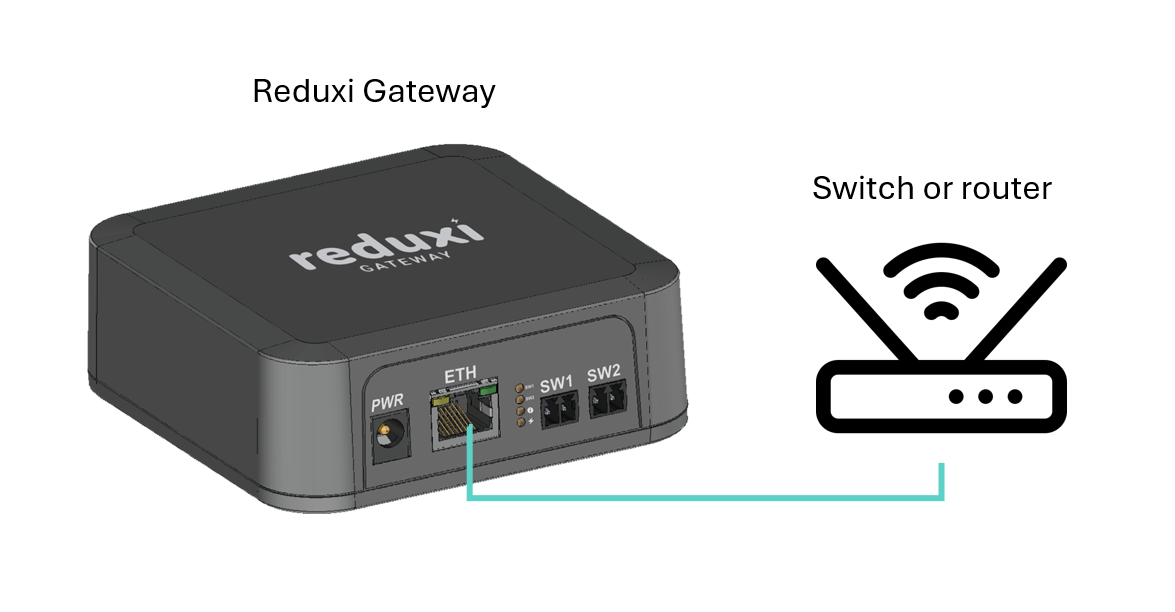

Reduxi Gatewayn yhteyden kytkimeen/reitittimeen kuvaava kuva:
2.2 Langaton yhteys

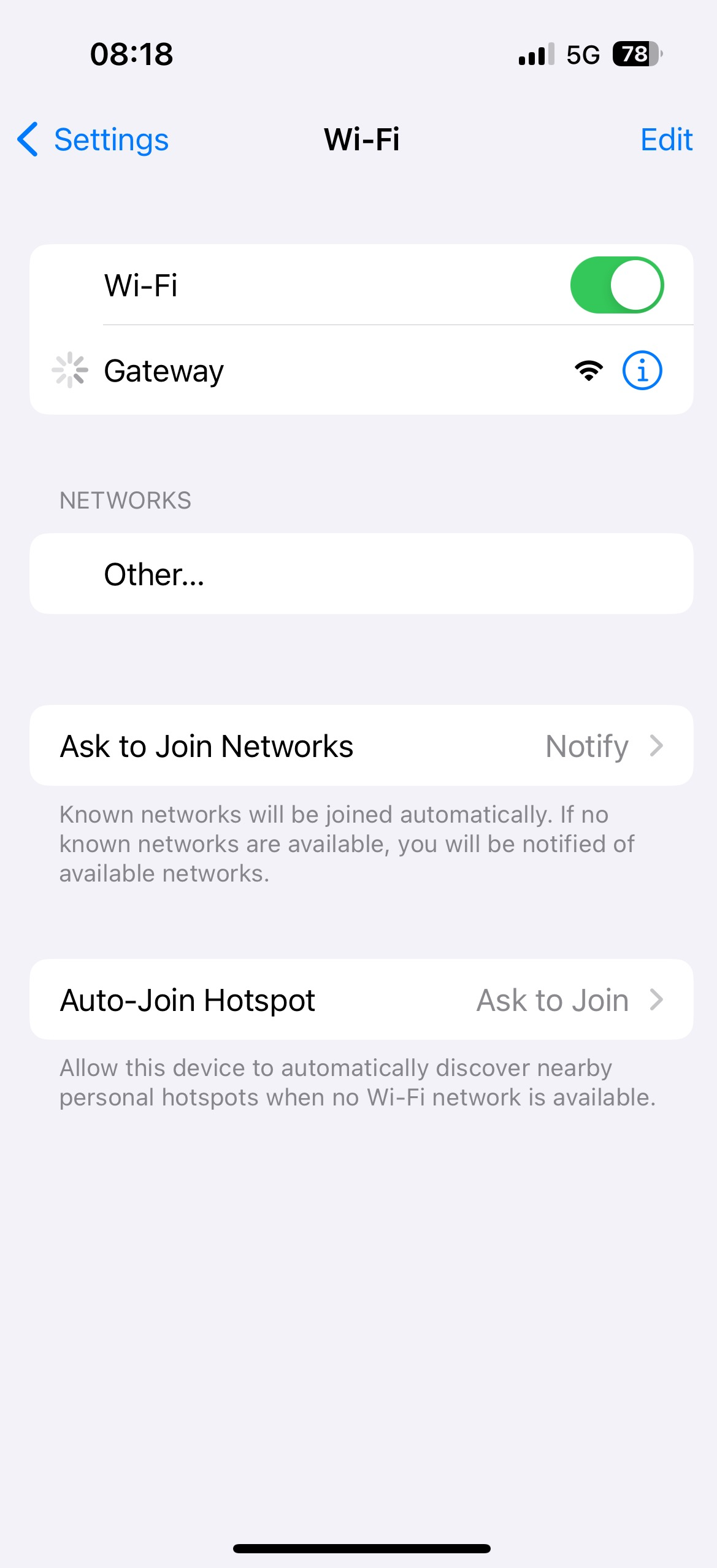

Yhdistääksesi Reduxi Gatewayn Wi-Fi-käyttöliittymään, tarkista älypuhelimesi tai tietokoneesi käytettävissä olevat Wi-Fi-verkot.
Wi-Fi SSID on "GATEWAY", tähän WiFi-verkkoon ei tarvita salasanaa. Kun olet yhteydessä WiFiin, Reduxi Gatewayn määritystyökalu avautuu automaattisesti (\"popup\") oletusselaimeesi. Jos se ei aukea, noudata ohjeita kohdasta 2.3 Kirjaudu Reduxi Gatewayn määritystyökaluun.

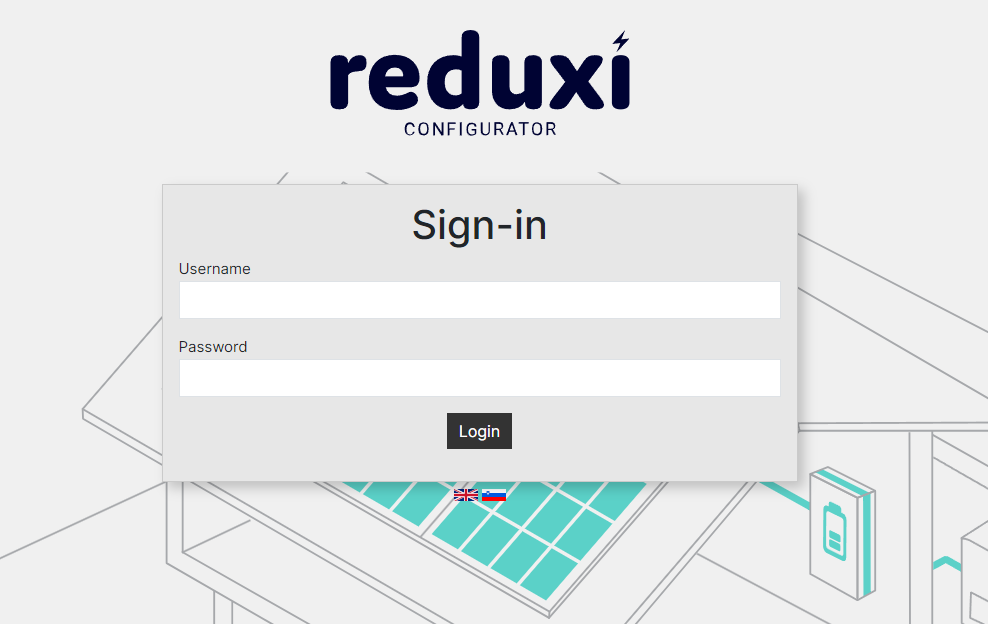

2.3 Kirjaudu Reduxi Gatewayn määritystyökaluun
Kun olet yhteydessä WiFiin tai LANiin, määritystyökalun pitäisi avautua automaattisesti (\"popup\") oletusselaimeesi. Jos se ei aukea, avaa selain ja kirjoita seuraava URL-osoite: http://gateway.local. Jos määritystyökalu on edelleen saavuttamattomissa, tarkista internet-yhteytesi ja varmista, että olet yhteydessä samaan LANiin tai WLANiin kuin Reduxi Gateway. Kun olet yhteydessä Reduxi Gatewayn määritystyökaluun, kirjautumisparametrit ovat seuraavat:
- Käyttäjätunnus: admin
- Salasana: admin

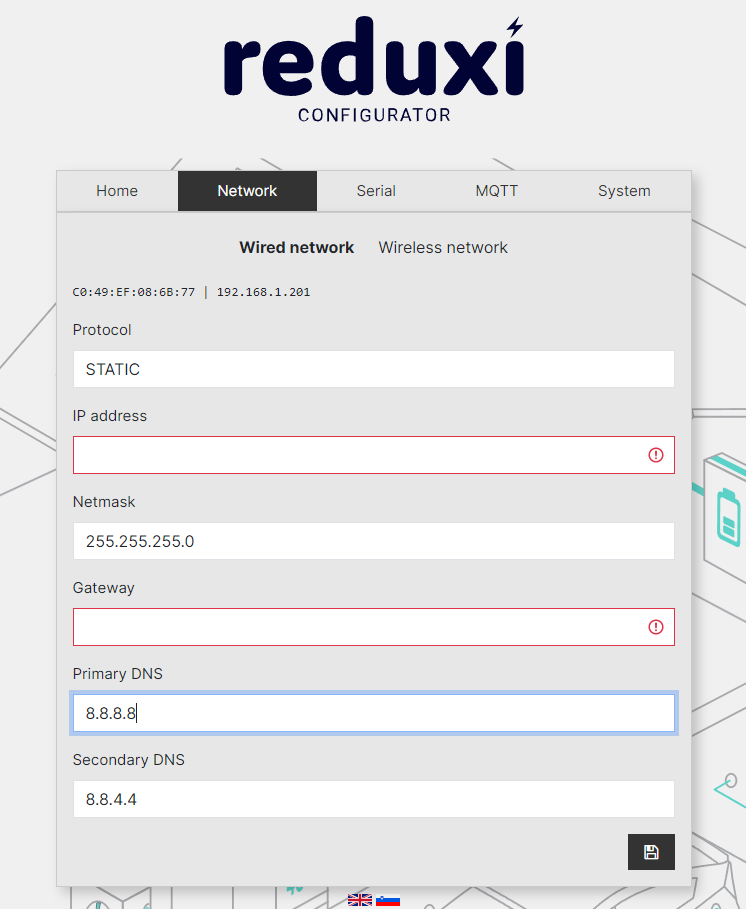

2.3.1 Verkon asetusten määrittäminen langalliseen verkoyhteyteen
Koska Reduxi Gatewayn IP-osoitteen määrittämiseen käytetään DHCP-protokollaa oletusprotokollana, suosittelemme vahvasti Reduxi Gatewayn staattisen IP-osoitteen määrittämistä. Siirry kohtaan Verkkoasetukset/Langallinen verkko, valitse protokollaksi STAATTINEN ja määritä muut parametrit:
- IP-osoite: määritä IP-osoite,
- Verkkomaski: määritä verkkomaski (yleensä 255.255.255.0),
- Yhdyskäytävä: määritä verkkosi yhdyskäytävä (tarvittaessa),
- Ensisijainen DNS: määritä DNS-palvelin (tarvittaessa),
- Toissijainen DNS: määritä DNS-palvelin (tarvittaessa),
- Klikkaa \"Tallenna\"-painiketta verkkoasetusten alla

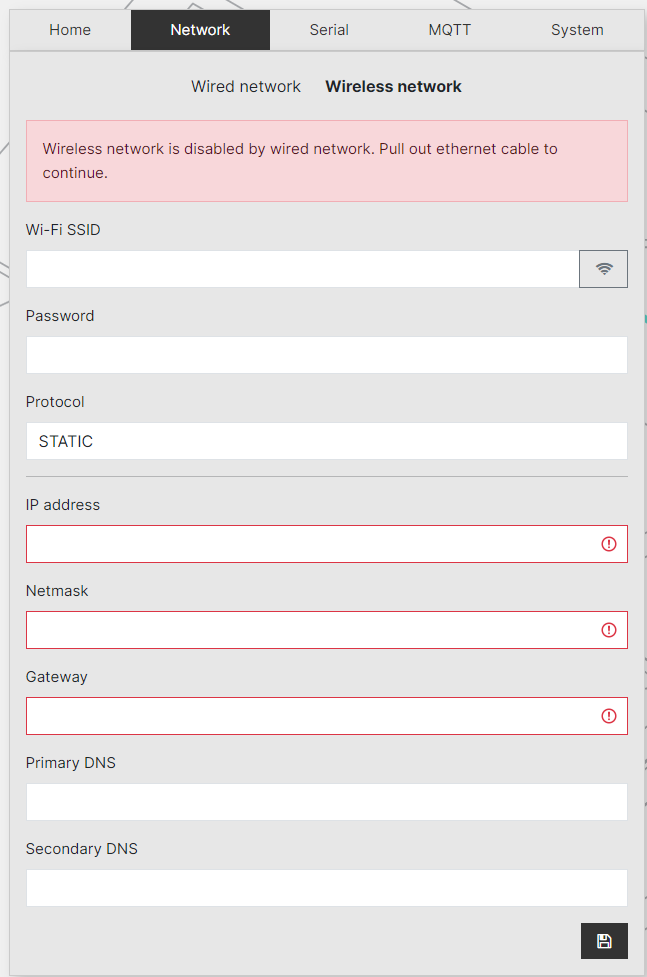

2.3.2 Verkon asetusten määrittäminen langattomalle verkolle
Täytä ensin tarvittavat tiedot paikallisesta WiFi-verkosta, joka on valittu ensisijaiseksi WLAN-verkoksi. Etsi käytettävissä olevat WiFi-verkot napsauttamalla oikealla puolella olevaa WiFi-kuvaketta. Valitse verkko, kirjoita salasana ja yhdistä.
Koska Reduxi Gatewayn IP-osoitteen määrittämiseen käytetään DHCP-protokollaa oletusprotokollana, suosittelemme vahvasti Reduxi Gatewayn staattisen IP-osoitteen määrittämistä. Siirry kohtaan Verkkoasetukset/Langaton verkko, valitse protokollaksi STAATTINEN ja määritä muut parametrit:
- IP-osoite: määritä IP-osoite,
- Verkkomaski: määritä verkkomaski (yleensä 255.255.255.0),
- Yhdyskäytävä: määritä verkkosi yhdyskäytävä (tarvittaessa),
- Ensisijainen DNS: määritä DNS-palvelin (tarvittaessa),
- Toissijainen DNS: määritä DNS-palvelin (tarvittaessa),
- Klikkaa \"Tallenna\"-painiketta verkkoasetusten alla

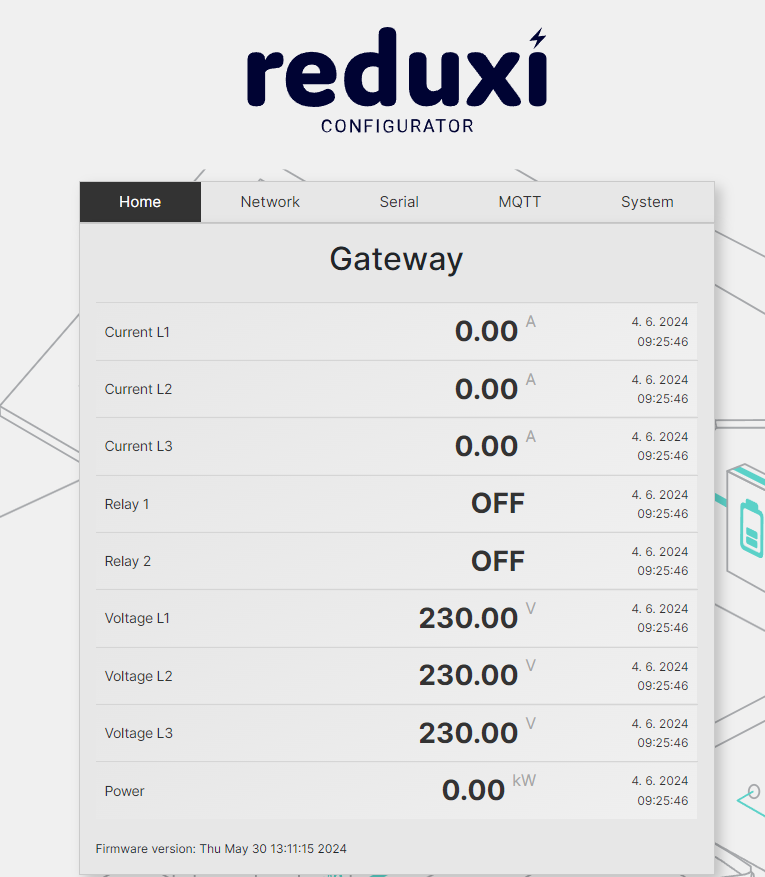

2.3.3 Reduxi Gatewayn aloitussivu
Kun olet avannut Reduxi Gatewayn määritystyökalun, avautuu aloitussivu, josta näet mitattavan laitteen virrat, jännitteet (tiedot siirretään Reduxi-ohjaimesta) ja tehon.

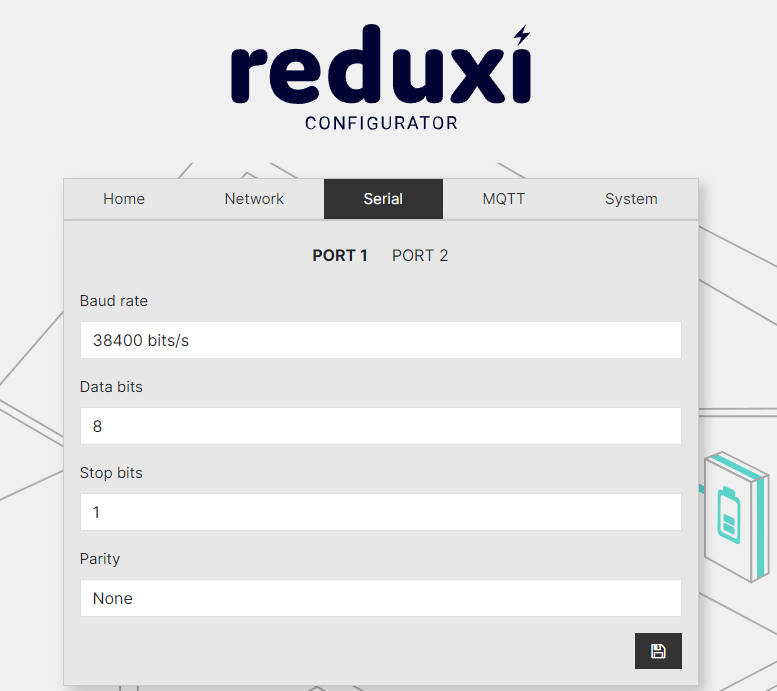

2.3.4 Reduxi Gatewayn sarjaliitännän asetukset
Jos sarjayhteyteen käytetään RS485-portteja, on määritettävä seuraavat asetukset:
- Baud rate: määritä baud rate,
- Tietobittejä: määritä tietobittien määrä,
- Stop-bittejä: määritä stop-bittien määrä,
- Pariteetti: valitse pariteetti.
- Kun olet määrittänyt kaikki sarjaliitäntäasetukset, napsauta \"Tallenna\"-painiketta oikeassa alakulmassa.

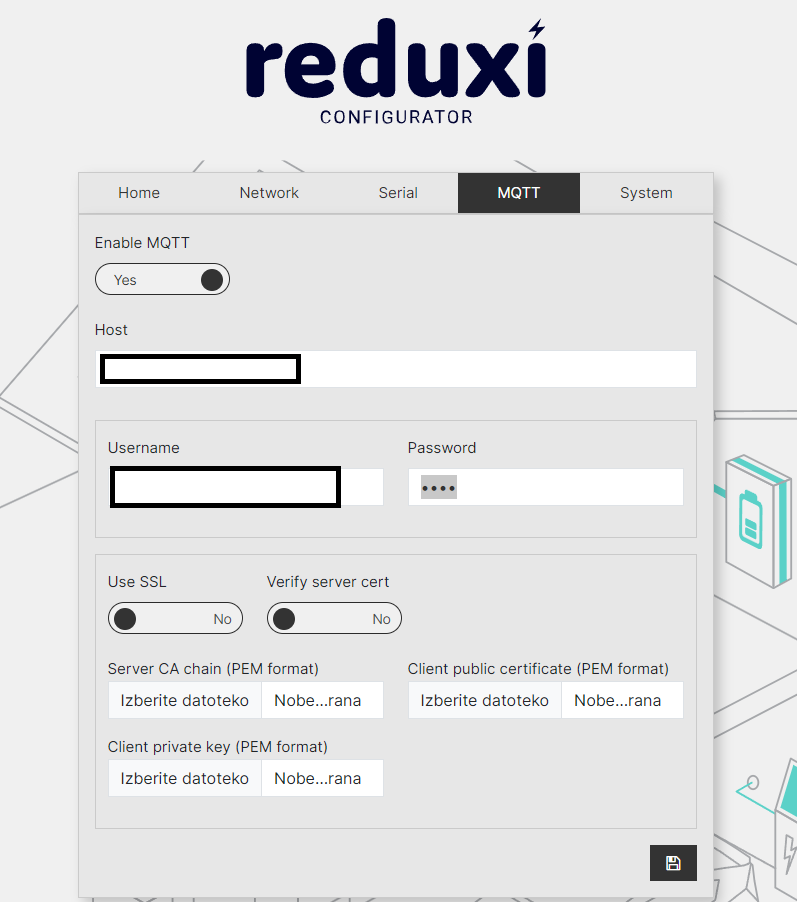

2.3.5 Reduxi Gatewayn MQTT-asetukset
Reduxi Gateway -laitteella voit määrittää ja lukea laitteesta käyttämällä MQTT-välityspalvelinta, johon laite on yhteydessä. Onnistuneeseen viestintään MQTT-välityspalvelimen kanssa on täytettävä seuraavat tiedot:
- Ota MQTT käyttöön: Kyllä/Ei, valitse Kyllä,
- Isäntä: kirjoita URL-osoite, jossa välityspalvelin sijaitsee,
- Käyttäjätunnus ja salasana: Kirjoita käyttäjätunnus ja salasana, joita käytetään kirjautumiseen välityspalvelimen URL-osoitteeseen,
- Käytä SSL:ä: jos SSL:ää käytetään,
- Tarkista palvelimen varmenne: esimerkki palvelimen varmenteen käytöstä,
- Palvelimen CA-ketju (PEM-muodossa): valitse palvelimen varmennetiedosto,
- Asiakkaan yksityinen avain (PEM-muodossa): valitse palvelimen varmennetiedosto,
- Asiakkaan julkinen avain (PEM-muodossa): valitse julkinen avaintiedosto,
- MQTT-asetusten määrittämisen jälkeen klikkaa oikeassa alakulmassa olevaa "Tallenna"-painiketta.
Ohjeet MQTT-välityspalvelimen käyttöön ovat saatavilla osoitteessa MQTT-ohjeet.

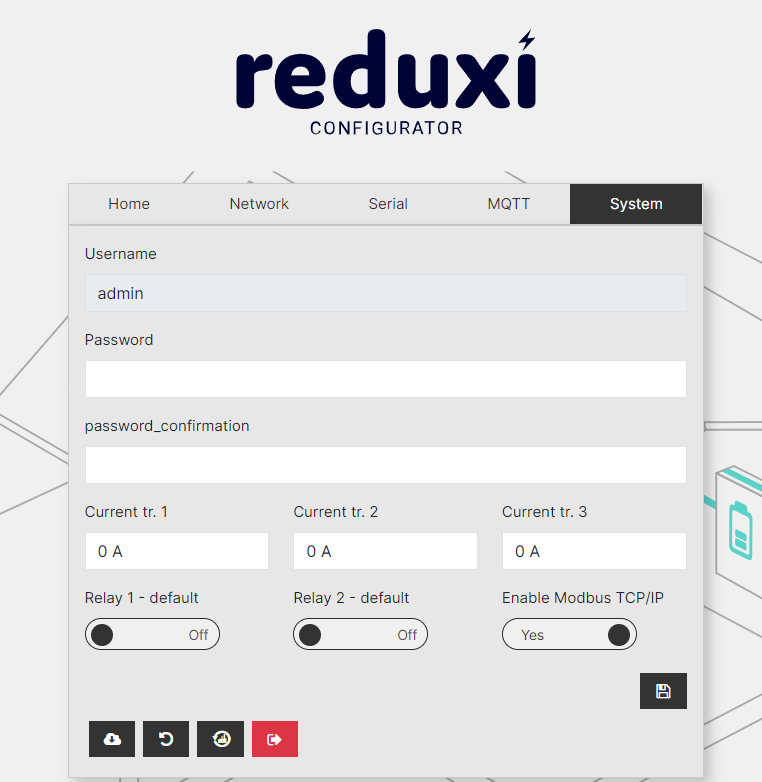

2.3.6 Reduxi Gateway Järjestelmäasetukset
Järjestelmäasetuksissa määritetään seuraavat asetukset:
- Käyttäjänimi: ei muokattavissa,
- Salasana: syötä uusi salasana,
- Salasanan vahvistus: syötä uusi salasana uudelleen,
- Virta 1/2/3: aseta virta-anturin virtasuhde,
- Rela 1/2 - oletus: määritä reläaseman telakoitu asento,
- Ota Modbus TCP/IP käyttöön: RS-485-tulojen lukemisen yhteydessä on otettava Modbus TCP/IP käyttöön,
- Järjestelmäasetusten määrittämisen jälkeen klikkaa oikeassa alakulmassa olevaa "Tallenna"-painiketta.
3. Lisää Reduxi Gateway Reduxi-ohjaimeen Reduxi-ohjaimen määritystyökalussa
3.1 Ping-testi Reduxi-ohjaimen ja Reduxi Gatewayn välillä samassa (LAN, WLAN) verkossa
Kun Reduxi-ohjain ja Reduxi Gateway on liitetty samaan (LAN, WLAN) verkkoon, voidaan suorittaa "ping-testi" varmistaaksesi, että Reduxi-ohjain voi käyttää Reduxi Gatewayta.

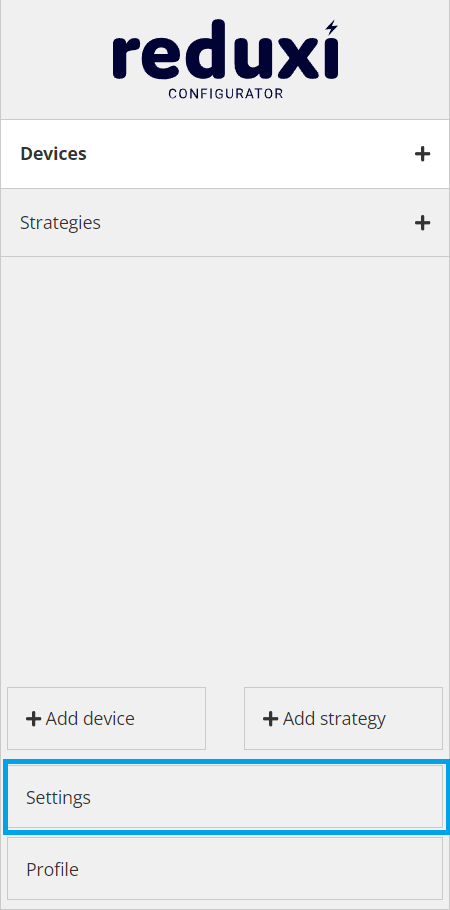

Kirjaudu sisään Reduxi-määritystyökaluun ja klikkaa vasemmassa alakulmassa olevaa "Asetukset"-painiketta.

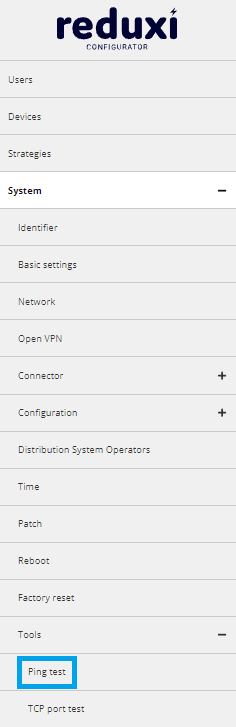

"Ping-testin" käyttöönottoon tarvitaan kolme vaihetta (klikkausta):
Klikkaus yksi: + -merkki Järjestelmä; Klikkaus kaksi: + -merkki Työkalut; Klikkaus kolme: Ping-testi
Ping-testi:
Ping-testin suorittamiseksi syötä vain Reduxi Gatewayn IP-osoite ja klikkaa "Testaa"-painiketta. Voit käyttää IP-osoitetta tai DNS-osoitetta, joka on gateway.local.
Ping-testillä voi olla kaksi tulosta:

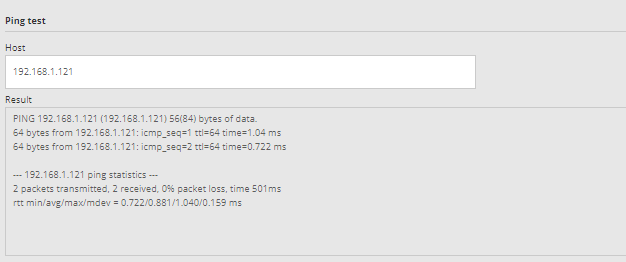

1. Ping-testi onnistui:
1. Ping-testi epäonnistui:
3.2 Reduxi Gateway Reduxi-mittarina
Esimerkki Reduxi Gatewayn lisäämisestä Reduxi-mittariksi löytyy linkistä: Kronoterm-lämpöpumppu SG-valmiilla koskettimilla, jossa Reduxi Gateway toimii esimerkissä lämpöpumpun energianmittarina. Reduxi Gatewayn releet on konfiguroitava vastaavasti, kuten esimerkissä on kuvattu.
Esimerkki symbolikuvasta:
Redxi-mittarin esimerkki Modbus-asetuksista:

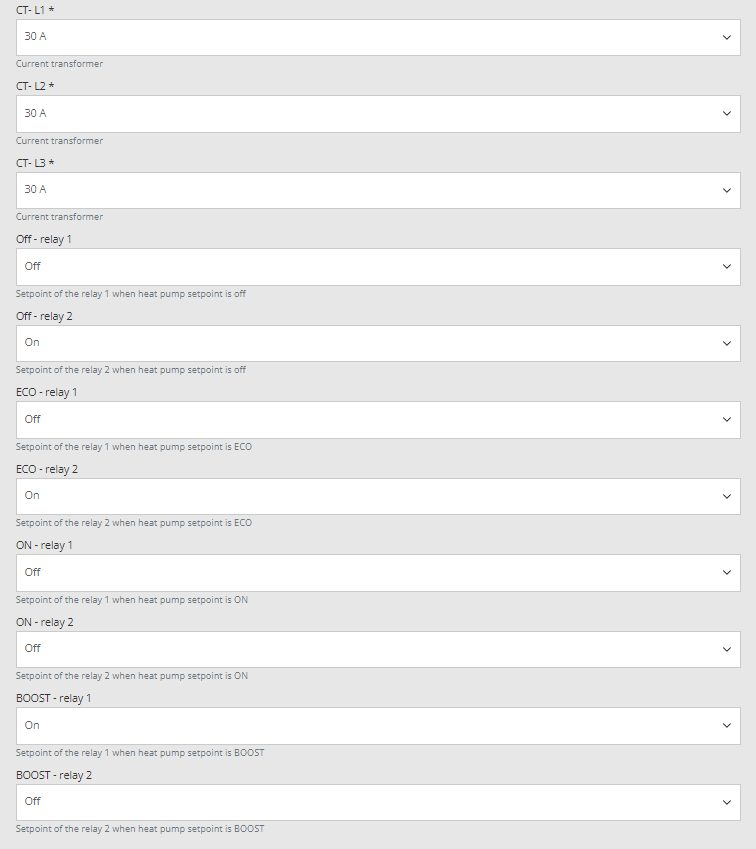

Virtasensoreiden ja releen lähtöasetusten esimerkki Reduxi-mittarille:
3.3 Reduxi Gateway RS485:n käyttöön
Toisin kuin kohdassa 3.2, Reduxi Gatewayta voidaan käyttää Reduxi Controllerin lisälaitteena toisessa paikassa, jossa ohjaimen ja Gatewayn välinen yhteys on muodostettava (2.1.3 Reduxi Gatewayn ja Reduxi Controllerin yhteyden testaus LANissa).

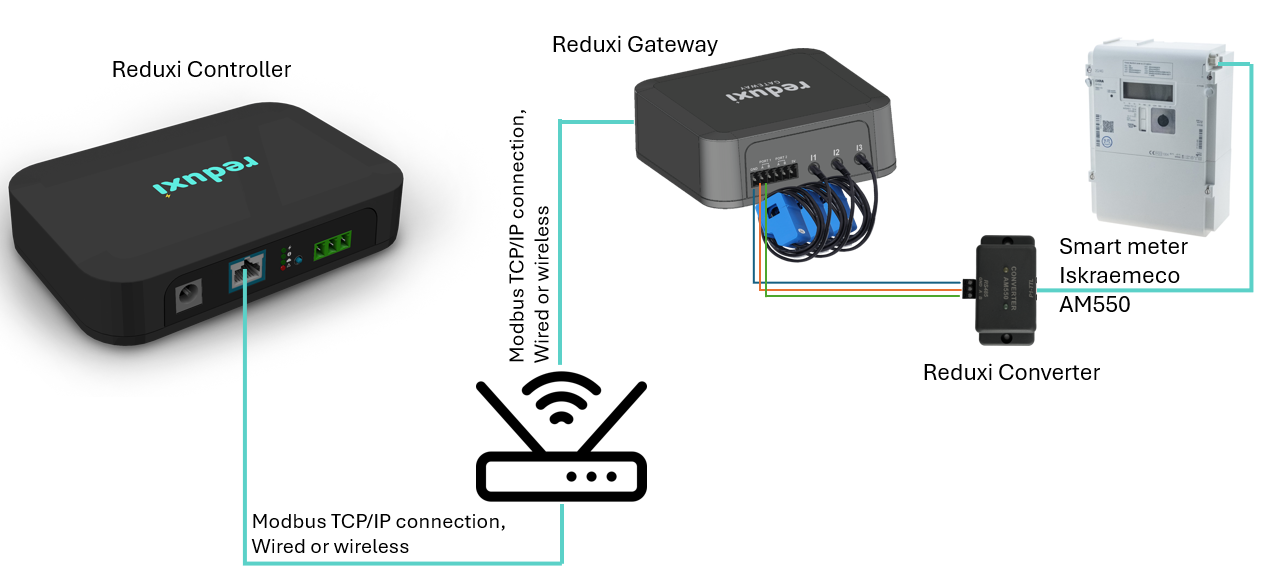

Esimerkki Reduxi Gatewaysta, jossa käytetään RS485:tä yhteyden muodostamiseen Iskraemeco AM550 älymittaukseen:
Yhdistä Iskraemeco AM550 älymittaukseen
Esimerkki symbolikuvasta:

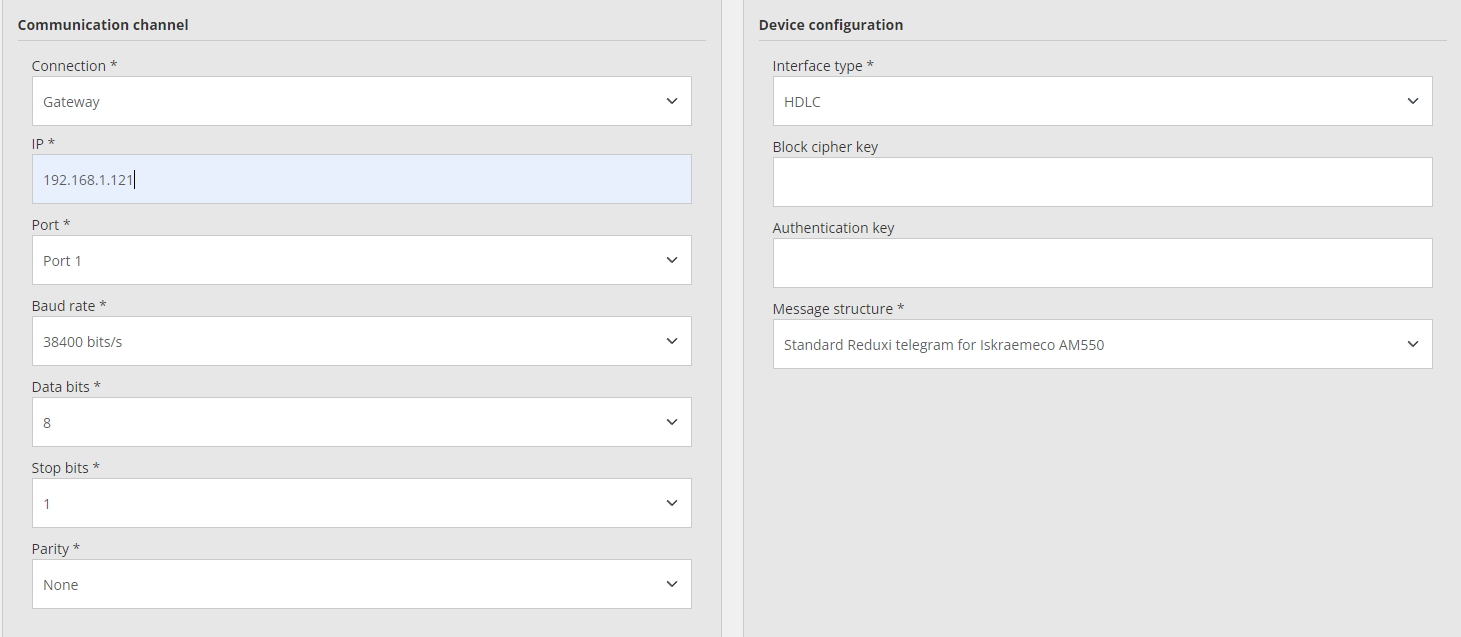

Esimerkki Modbus-asetuksista Reduxi Gatewaylle, jota käytetään RS485:n kanssa:
Kun laite on lisätty onnistuneesti ja arvot tarkistettu, laitetta voidaan tarkastella ja ohjata kautta Reduxi-sovelluksen.
