1. Johdanto

Reduxi-järjestelmä mahdollistaa Huawei SUN2000 -invertterin kommunikaation ja ohjauksen. Kommunikaatio toteutetaan Modbus TCP/IP -protokollalla. Reduxi Controller ja SmartLogger on yhdistettävä samaan lähiverkkoon (LAN), jotta Controller pääsee käsiksi SmartLoggeriin ja siten inverttereihin, jotka on yhdistetty SmartLoggeriin RS485-sarjayhteydellä.

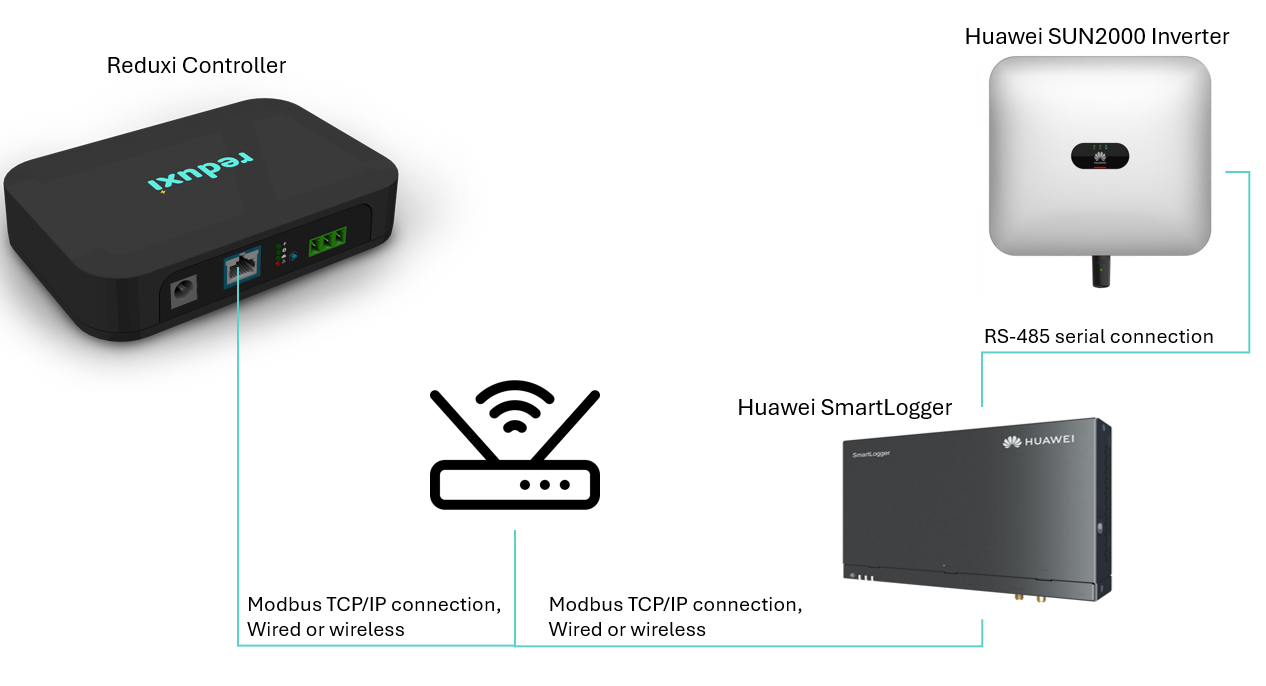

Symbolinen kuva Reduxi Controllerin ja Huawei SUN2000 -invertterin välisestä kommunikaatiosta.

2. Reduxi Controllerin verkkoasetukset

Tietoa Reduxi Controllerin yhdistämisestä verkkoon (LAN tai WLAN) on saatavilla osoitteessa: Reduxi Controller.

Kun laite on yhdistetty verkkoon, on suositeltavaa määrittää staattinen IP-osoite Reduxi Controllerille. Kun staattinen IP-osoite on määritetty, tarkat tiedot aliverkosta, jossa Reduxi Controller on saatavilla.

3. Huawei SmartLoggerin käyttö/verkko/määritysasetukset kaapelilla (LAN/WAN)

Kun Reduxi Controllerin verkkoyhteyden asetukset on suoritettu, sama prosessi on tehtävä SmartLoggerille.

Päästäksesi SmartLogger-ohjelmiston käyttöliittymään, tarkista ohjeet SmartLoggerin käyttöoppaasta tai jos tiedät SmartLoggerin paikallisen IP-osoitteen, käytä tätä IP-osoitetta ja avaa se selaimellasi.

Kun olet kirjautunut sisään SmartLoggeriin:

• Aseta SmartLoggerin IP ja aliverkon peite, esimerkinä langallinen yhteys. Aseta Ethernet2-kohdassa IP ja aliverkon peite, kuva alla:

• Modbus TCP/IP-asetukset, joissa Linkkiasetukset on asetettava tilaan Ota käyttöön(rajaton) kuvan mukaisesti:

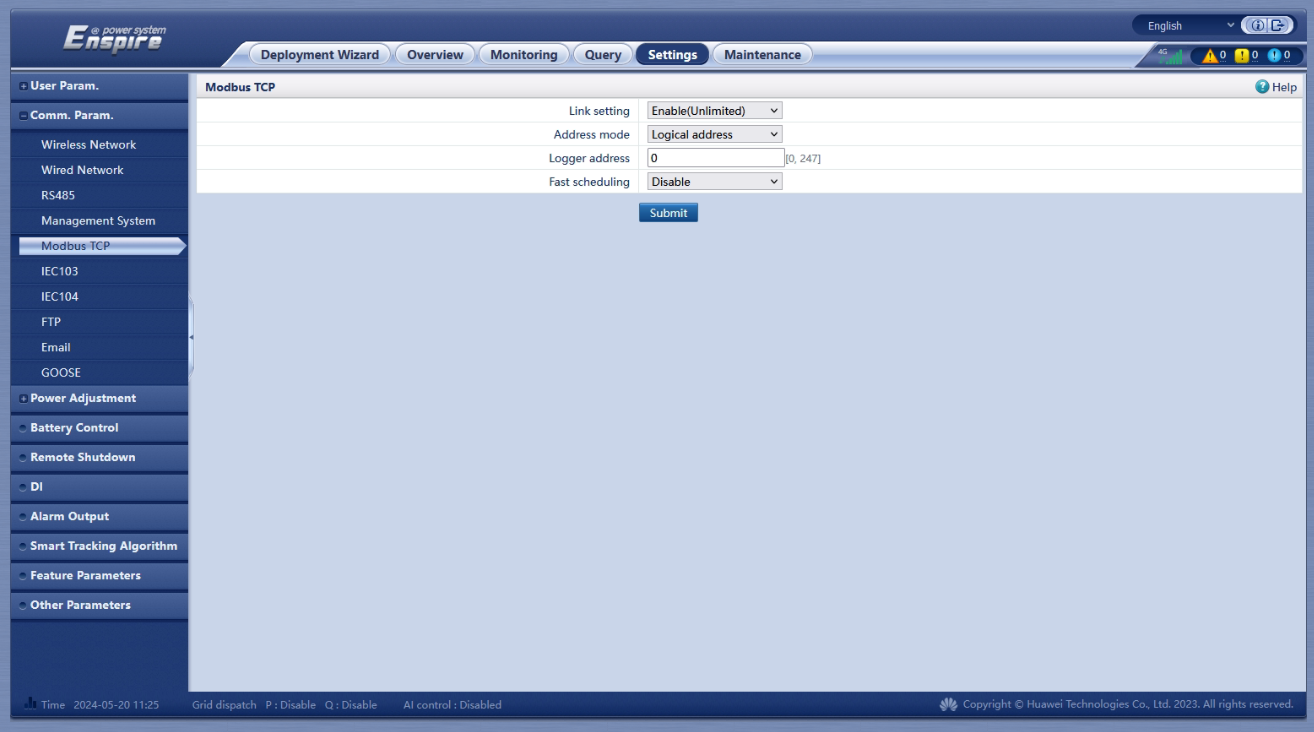

• Modbus TCP/IP-asetukset, joissa määrität:
  • Linkkiasetukset. Ota käyttöön,
  • Osoitetila: Looginen osoite (on asetettava loogiseksi!)
  • Logger-osoite: Määritä SmartLoggerin looginen osoite.
  • Nopea ajoitus: Pois päältä.

Lisätietoja (Tärkeää!!!) --> Logger-osoite ei saa olla sama kuin yhden loggeriin liitetyn laitteen looginen osoite.

Alla oleva kuva:

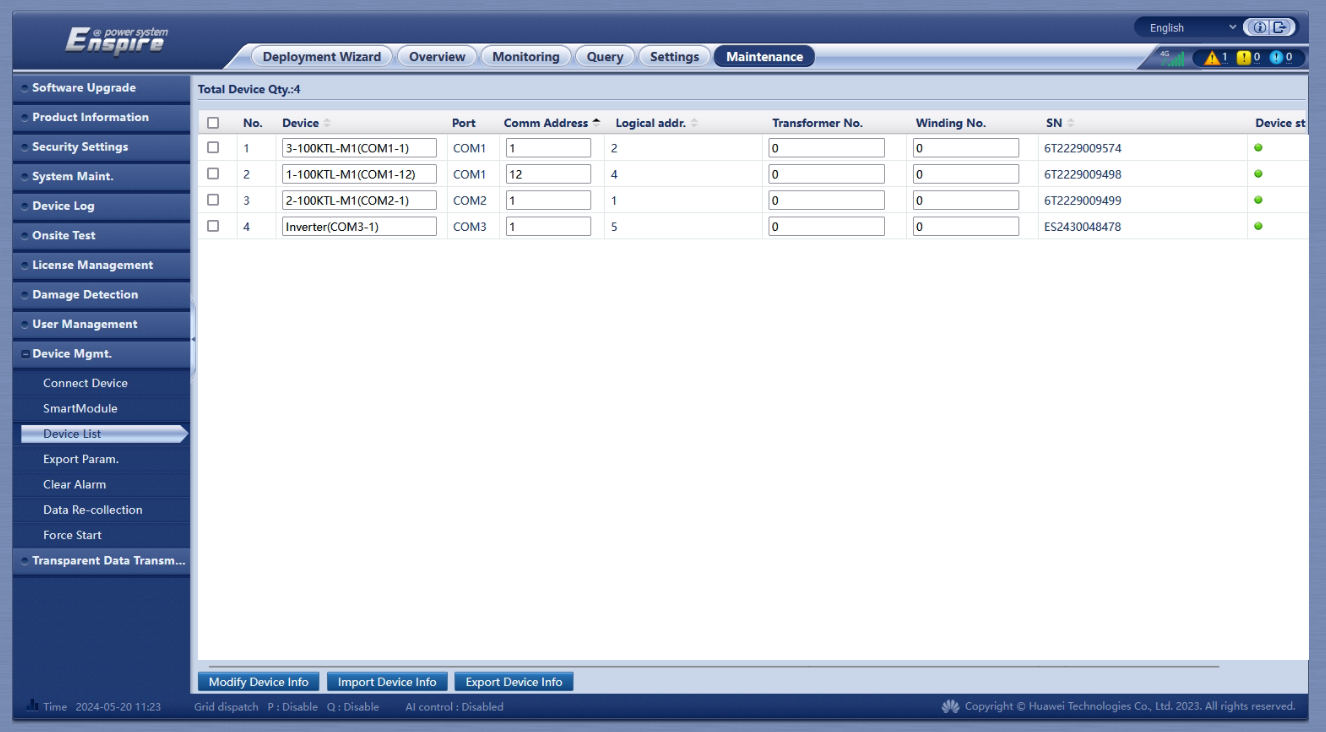

• Huoltoasetuksilla valvotaan, mitkä laitteet ovat yhdistettyinä ja näytetään kunkin laitteen tila ja parametrit, alla oleva kuva:

3.1 Huawei SmartLoggerin verkko- ja konfiguraatioasetusten hallinta matkapuhelimella (SUN2000-sovellus)

Ennen aloittamista varmista seuraavat asiat:

• SmartLogger S3000 on kytketty päälle.
• Wi-Fi-tukiasema on aktiivinen.

Jos Wi-Fi-verkkoa ei näy:

• Paina RST-painiketta 1–3 sekunnin ajan ottaaksesi tukiaseman käyttöön.

Mobiililaitteellasi:

1. Avaa Wi-Fi-asetukset.
2. Yhdistä SmartLoggerin tukiasemaan:
   • Verkon nimi: Logger_SN
     (SN = laitteen sarjanumero)
   • Salasana:
     • Painettu laitteen tarrassa, tai
     • Oletus: Changeme

Avaa jokin tuetuista sovelluksista:

• SUN2000 App (saatavilla Huawei AppGallerysta) tai
• FusionSolar App

Valitse sitten:

• Laitteen käyttöönotto (FusionSolar) tai
• Suora sisäänkirjautuminen (SUN2000)

Syötä oletusarvoiset kirjautumistiedot:

• Käyttäjätunnus: installer
• Salasana: 00000a (oletus)

4. Reduxi Controllerin ja SmartLoggerin välisen viestinnän testaus

Reduxi Controllerin ja SmartLoggerin välisen onnistuneen viestinnän varmistamiseksi on täytettävä muutama ehtokriteeri.

Kriteerit:

• Reduxi Controllerin ja SmartLoggerin on oltava samassa aliverkossa. Esimerkiksi Reduxi Controllerin IP-osoite on: 192.168.1.100 ja SmartLoggerin IP-osoite on: 192.168.1.101
• Controllerin ja SmartLoggerin ei tarvitse olla samassa aliverkossa. Tämä tapaus on paljon monimutkaisempi ja sitä ei yleensä käytetä. Tässä palomuurit Controller-aliverkon ja SmartLogger-aliverkon välillä on avattava vähintään molempien laitteiden määritettyjä IP-osoitteita varten. Lisäksi palomuurin poikkeussäännöt porteille on otettava käyttöön asianmukaisesti. Tätä vaihtoehtoa ei suositella.
• Portti 502 SmartLoggerin puolella on otettava käyttöön Modbus TCP/IP -kommunikaatiota varten, mikä tapahtuu ottamalla Modbus TCP/IP käyttöön SmartLogger-sovelluksessa.

• Jos Controllerin ja SmartLoggerin välissä on toinen palomuuri, portti 502 on avattava myös palomuurissa.

4.1 Ping-testi Reduxi Controllerista SmartLoggeriin

Kun molemmat laitteet on yhdistetty samaan verkkoon, voidaan suorittaa "ping-testi" sen varmistamiseksi, että Reduxi Controller pystyy käyttämään SmartLogeria ja että muut edellisestä kohdasta täyttyneet kriteerit täyttyvät.

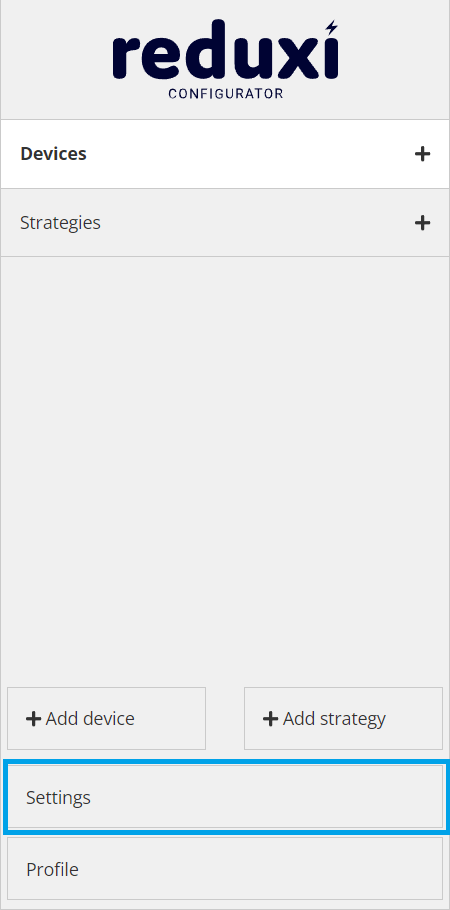

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

"Ping-testin" käyttämiseen tarvitaan kolme lisävaihetta (napsautusta):

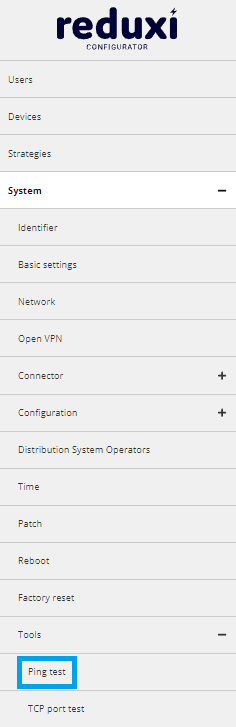

Napsauta yhtä: + merkki Järjestelmä; Napsauta kahta: + merkki Työkalut; Napsauta kolmea: Ping-testi

Ping-testi:

Suorittaaksesi ping-testin, syötä Reduxi SmartLoggerin IP-osoite ja napsauta "Testaa"-painiketta.

Ping-testillä voi olla kaksi vastausta:

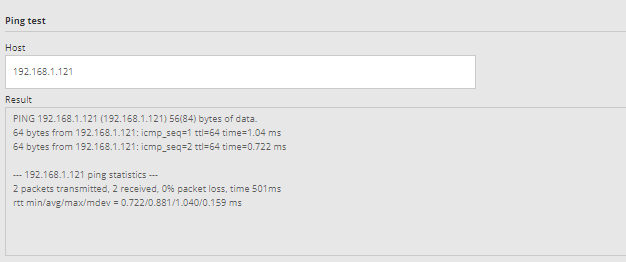

1. Ping-testi onnistui:

1. Ping-testi epäonnistui:

5. Uuden laitteen lisääminen (Huawei SUN2000)

Uuden laitteen (Huawei SUN2000) lisäämiseksi tai olemassa olevan muokkaamiseksi käsitellään seuraavat kohdat.

5.1 Lisää uusi laite

Kirjaudu sisään Reduxi-konfiguraattoriin ja paina "Lisää laite" -painiketta.

5.2 Valitse lisättävä laite (Perusasetukset)

Valitse ensin lisättävän laitteen perusparametrit:

• Laitetyyppi: Aurinkovoimala,
• Vinkki: Huawei SUN2000,
• Nimi: Määritä laitteen nimi.

5.3 Tietoliikennekanava

Syötä SmartLoggerin tiedonsiirron parametrit, jotka ovat:

• Yhteys: TCP/IP,
• IP: syötä SmartLoggerin IP-osoite,
• Portti: aina 502,
• Modbus-yksikkötunnus: syötä SmartLoggerin Modbus-asetuksen logiikkatunnus.

5.4 Tiedonsiirron testaus

Tietoliikennekanavan kaikissa asetuksissa on painike "Testaa tiedonsiirtoa", jota käytetään testin suorittamiseen.

Tiedonsiirtotesti voi antaa kaksi vastausta:

1. Tiedonsiirto toimii oikein, kuva alla:

2. Viestintä ei toimi asianmukaisesti, kuva alla:

5.5 Lisäasetukset

Lisäasetukset ovat mielivaltaisia ja riippuvat asennuspaikan erityistarpeista, joihin Reduxi Controller asennetaan. Kun kaikki lisäasetukset on tehty, paina "Valmis" -painiketta alaoikealla.

5.6 Viimeisimmät mittaukset

Kun laitteen kanssa on onnistuneesti muodostettu yhteys, laitteesta saadut mitatut arvot voidaan tarkistaa lisätestinä. Napsauta "Laite"-osiota Reduxi-konfiguraattorin kotisivulla ja valitse äskettäin lisätty Huawei SUN2000 -invertteri puurakenteesta.

Jos haluamme, että laitetta hallitaan strategialla, hallintatila on asetettava "Automaattiseksi", mutta jos siirrymme manuaaliseen tilaan, voimme testata eri tilojen toimintaa.

Kun laite on lisätty onnistuneesti ja arvot tarkistettu, laitetta voidaan tarkastella ja ohjata Reduxi-sovelluksen kautta osoitteessa Reduxi-sovelluksen kautta.
