Integroi Reduxi-ohjain GARO-laturiin Ethernetin tai Wi-Fi:n kautta käyttämällä OCPP-protokollaa. Reduxin joustavuus mahdollistaa jopa 30 %kustannussäästöt.
1. Asenna GARO-sovellus
1.1 Sovellus on saatavilla Google Storesta: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=en_US
1.2 Sovellus on saatavilla Apple App Storesta: https://apps.apple.com/us/app/ garo-connect/id1534289157
2. Yhdistä GARO connect -sovellukseen
Seuraavassa URL-osoitteessa on video-opastus siitä, kuinka Garo-entiteetti yhdistetään ensimmäisellä kerralla:
GARO-yksikön ensimmäinen yhteys!

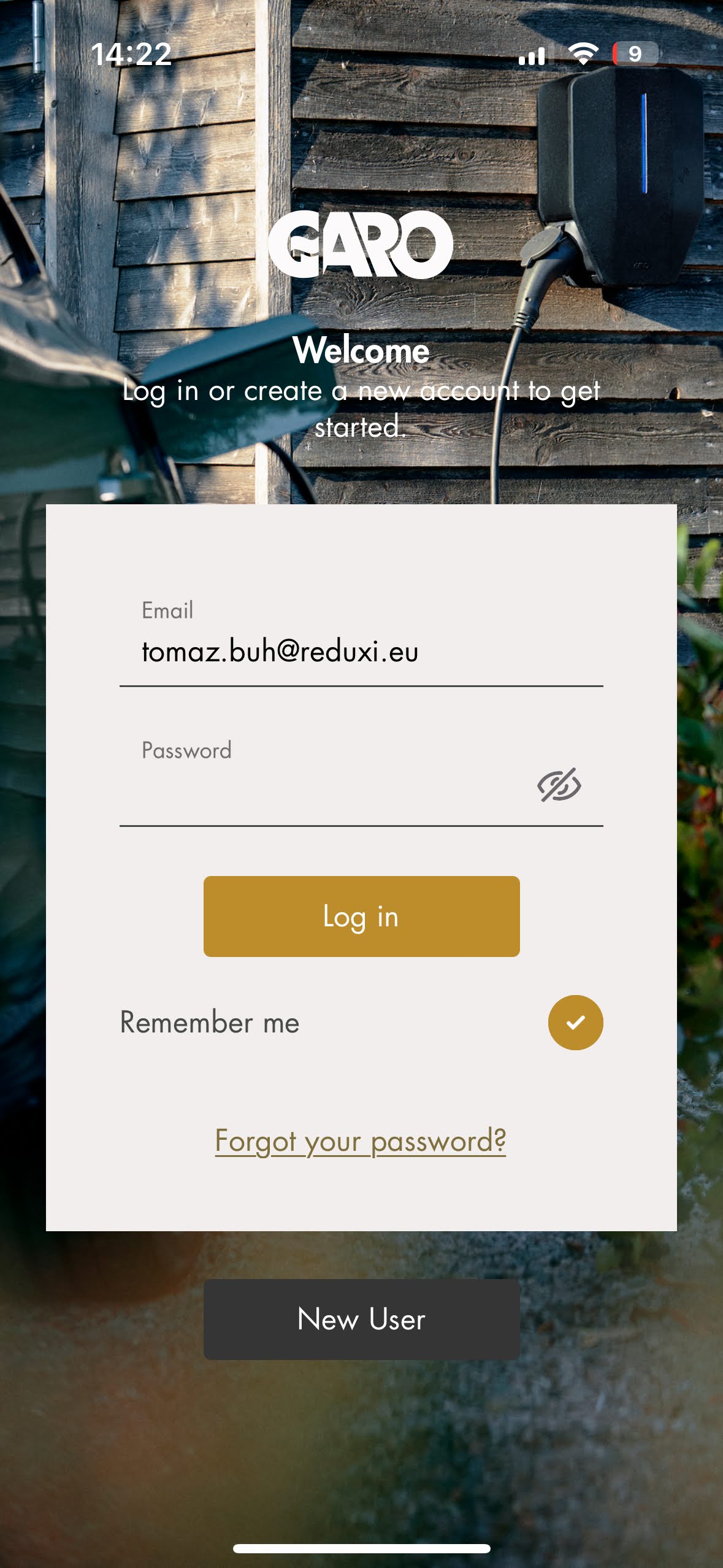

2.1 Kirjautuminen/rekisteröityminen GARO Connect -sovellukseen
Avaa sovellus ja kirjaudu sisään tai rekisteröi uusi käyttäjä napsauttamalla Uusi käyttäjä -painiketta ja kirjaudu sisään.
2.2 Lisää GARO-laturin uusi sijainti

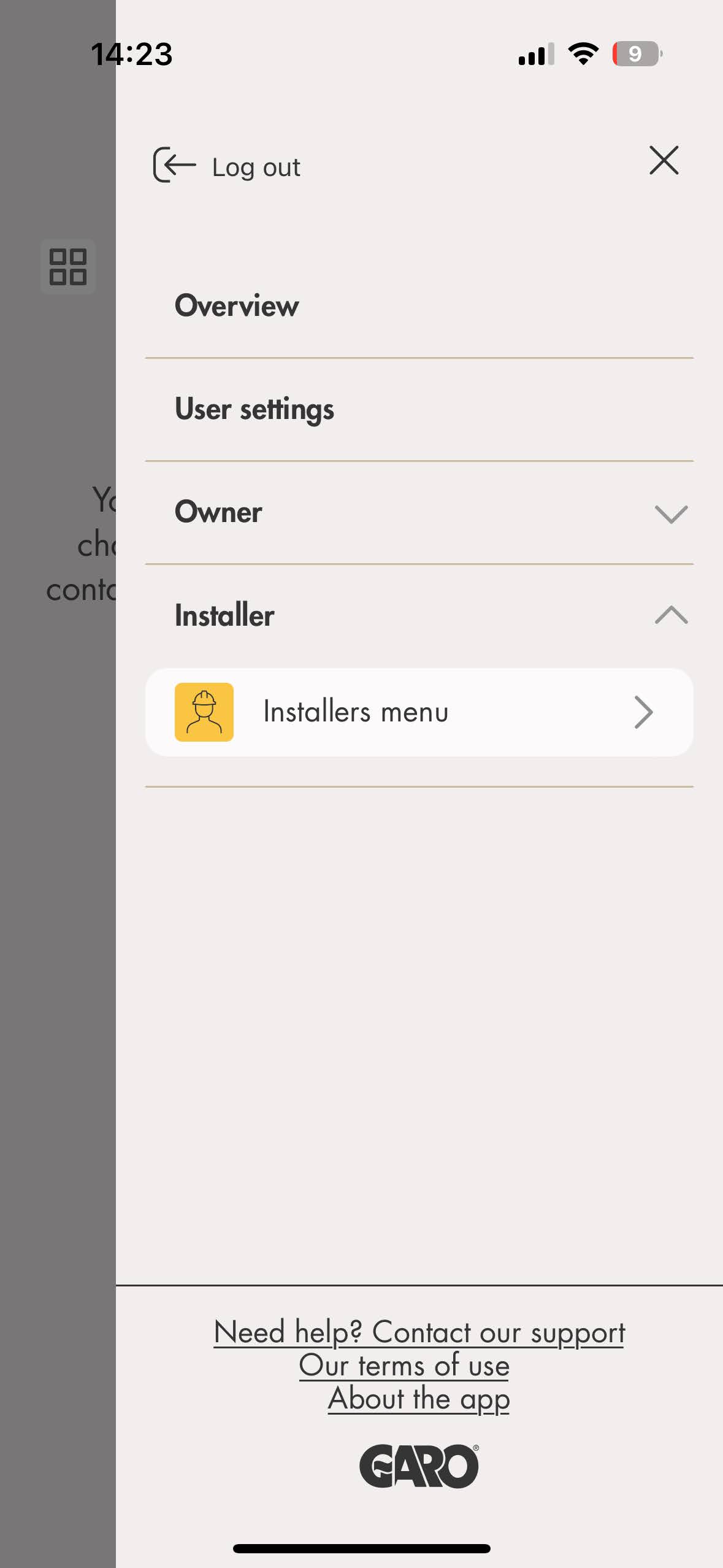

- Kun olet avannut GARO Connect -sovelluksen, napsauta valikkokuvaketta oikeassa yläkulmassa ja valitse Asennusvalikko-painike.

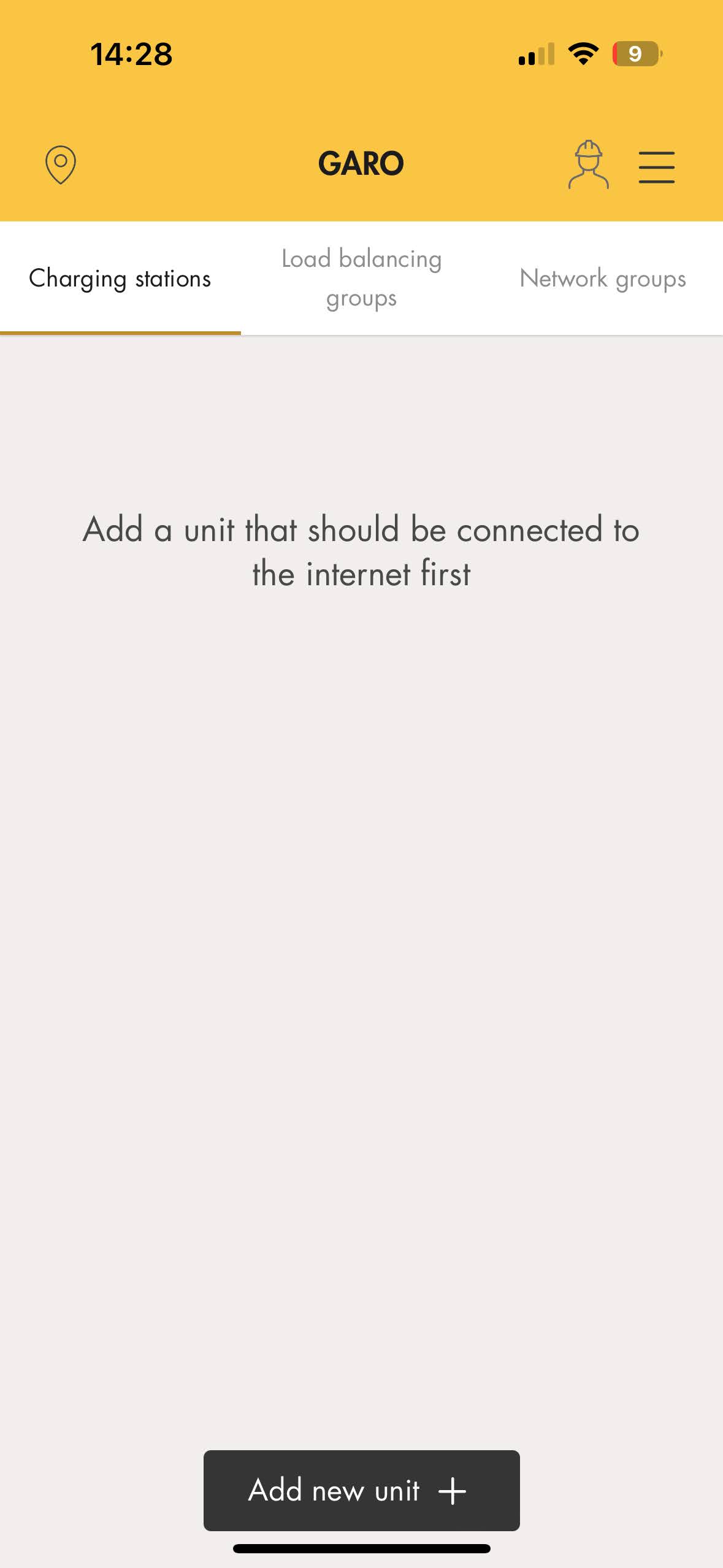

- Uusi valikko tulee näkyviin. Napsauta 'Lisää uusi yksikkö' -painiketta alareunassa keskellä.

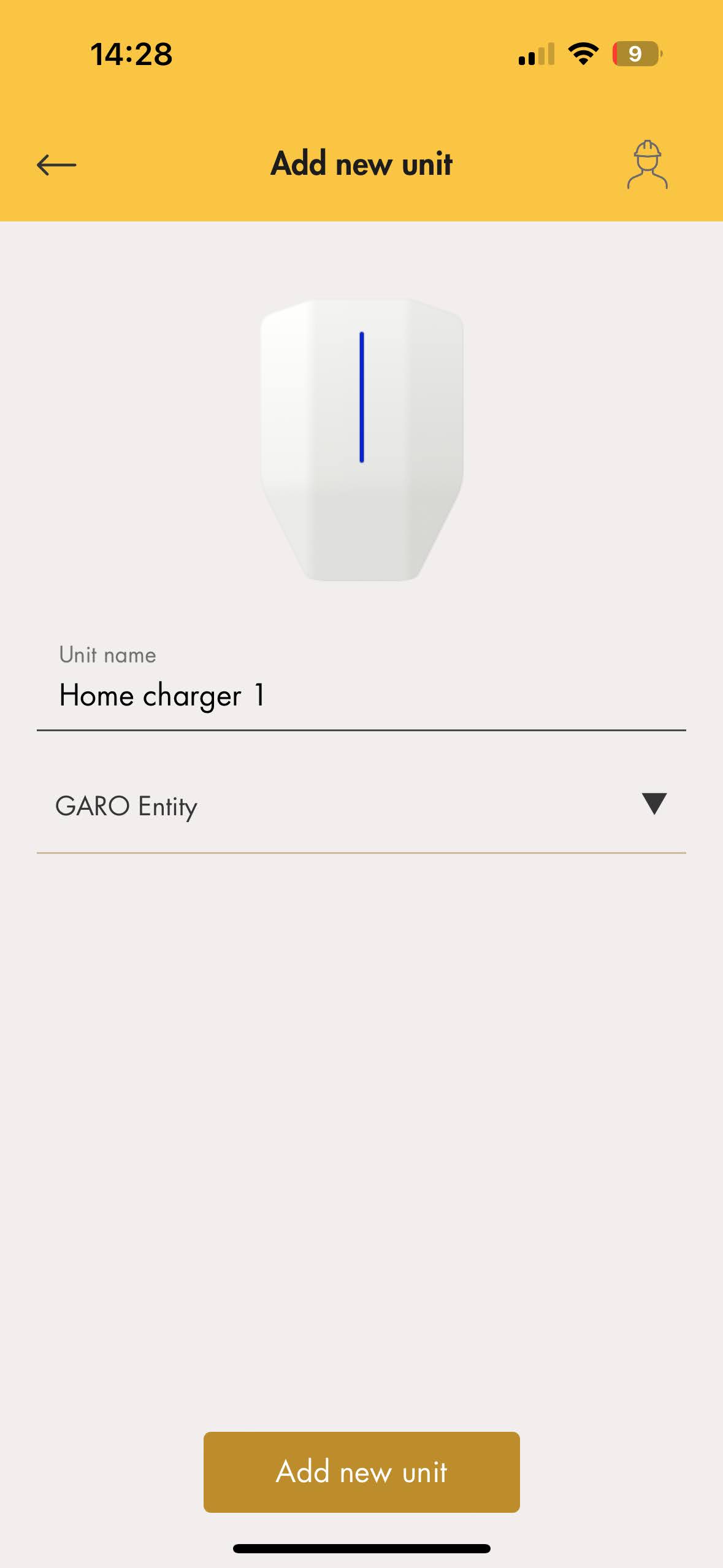

- Nimeä laite ja valitse GARO-laturin tyyppi pudotusvalikosta (tässä esimerkissä on valittuna GARO Entity). Napsauta sitten "Lisää uusi yksikkö" -painiketta alhaalla keskellä.

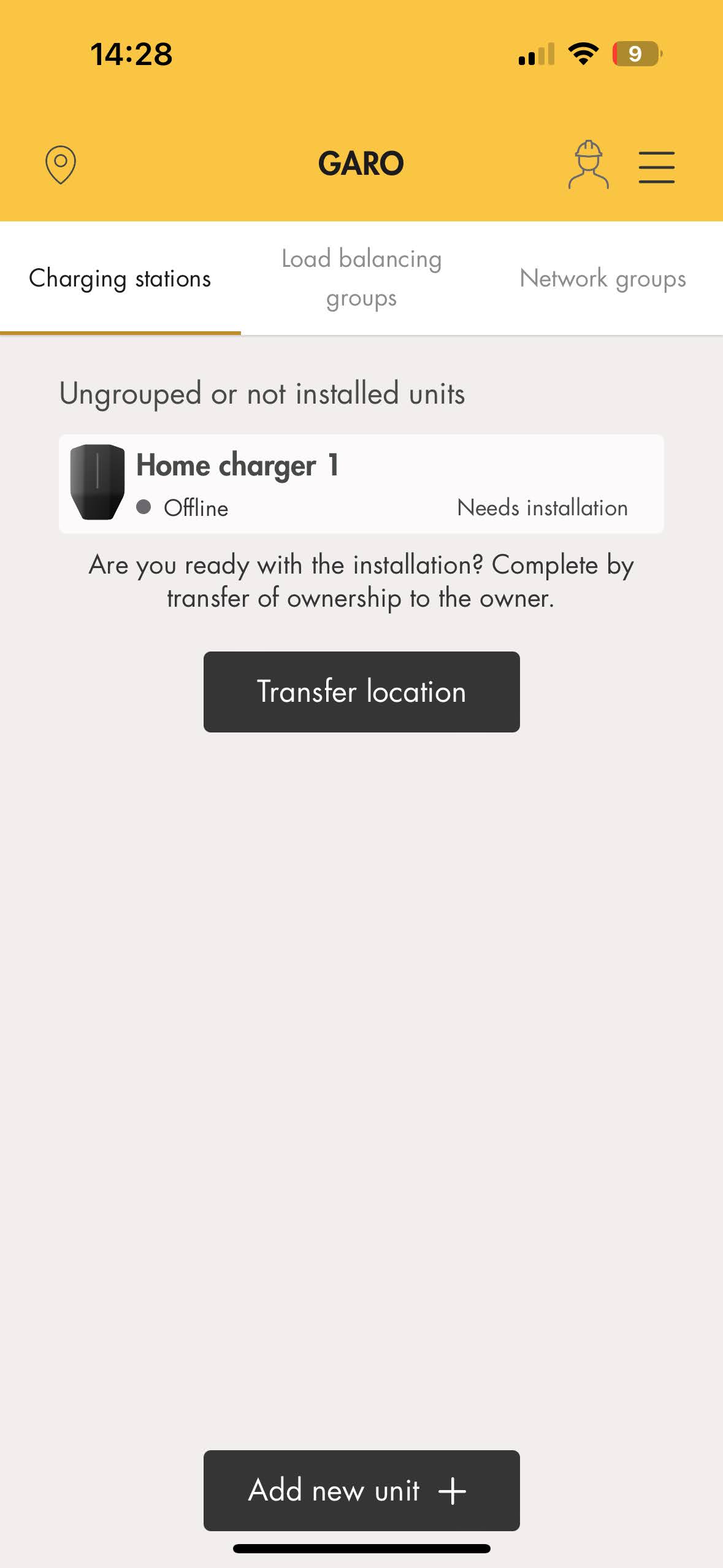

- Napsauta äskettäin lisättyä laitetta (Tarvitsee asennus on offline-tilassa)

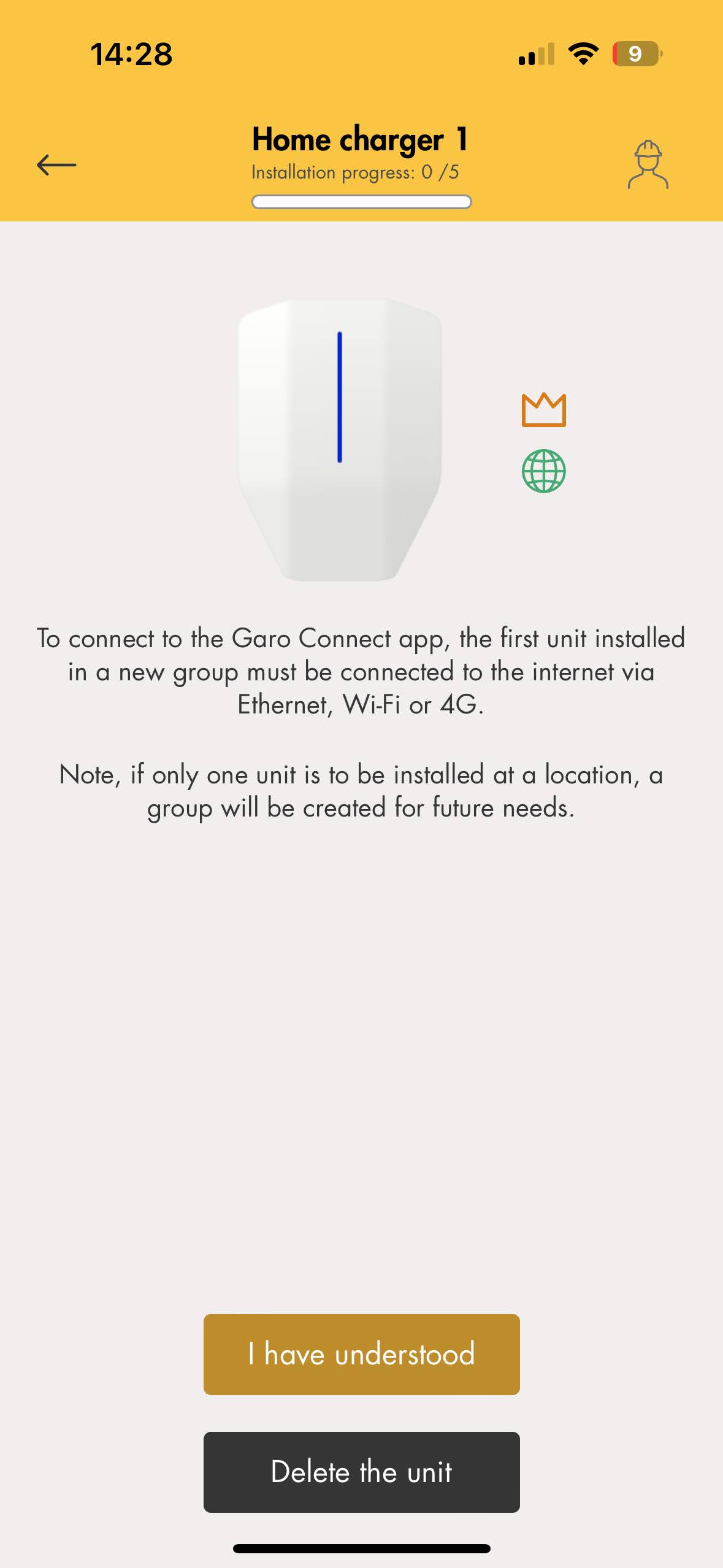

- Uusi asennuksen edistymisvalikko avautuu (0/5), lue ohjeet ja napsauta 'Olen ymmärtänyt' -painiketta alhaalla keskellä.

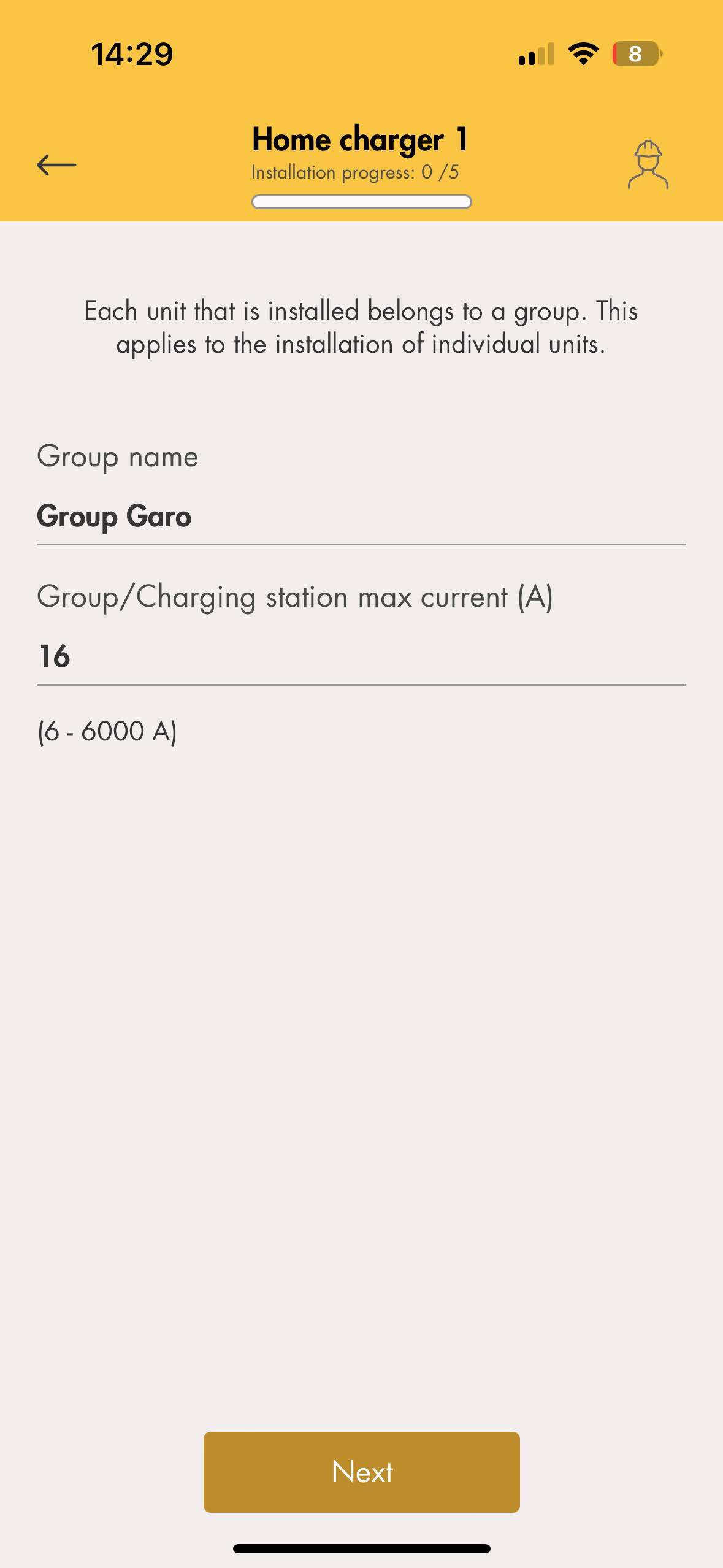

- Nimeä ryhmä ja aseta maksimivirta asemaa kohden, napsauta 'Seuraava'-painiketta alhaalla keskellä.

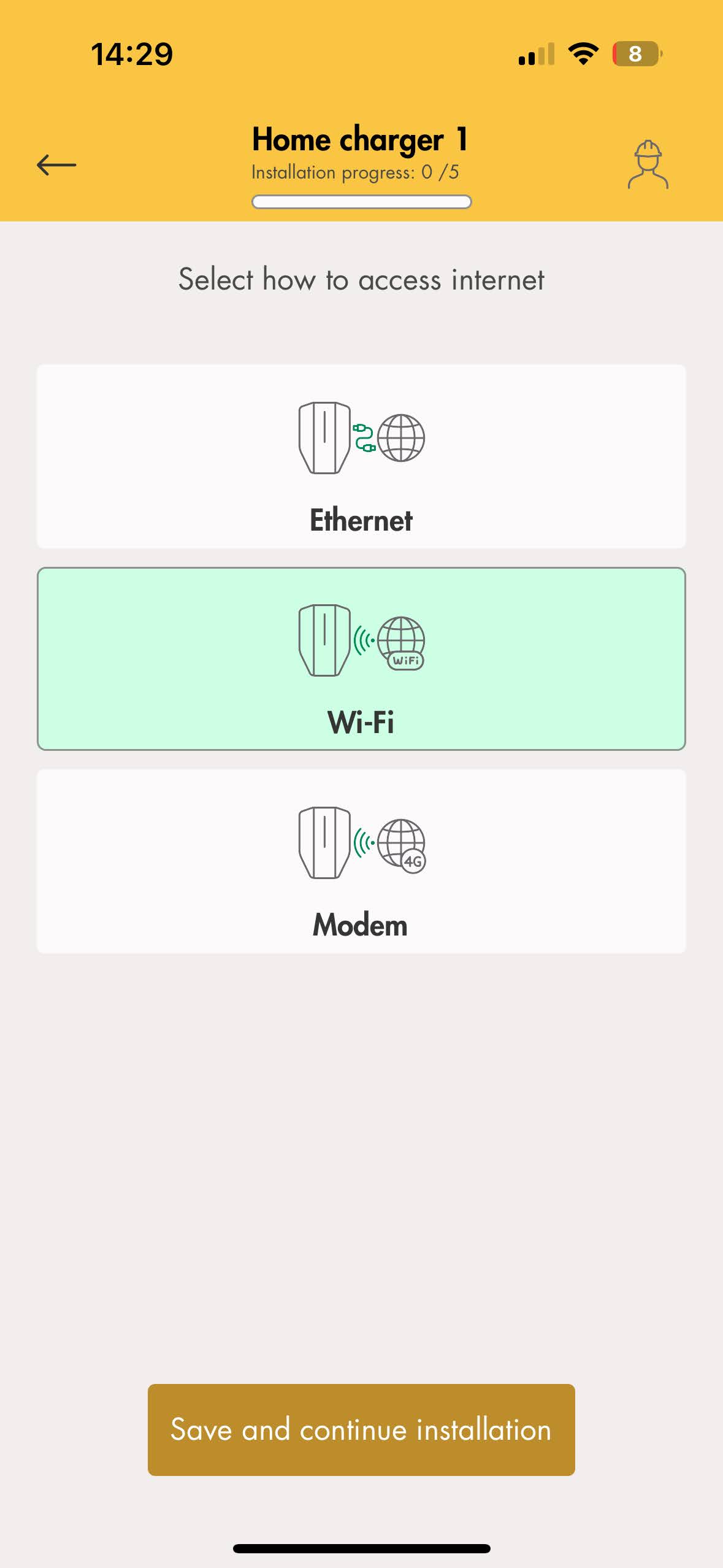

- Valitse pääsy Internetiin ja napsauta 'Tallenna ja jatka asennusta' -painiketta alhaalla keskellä.

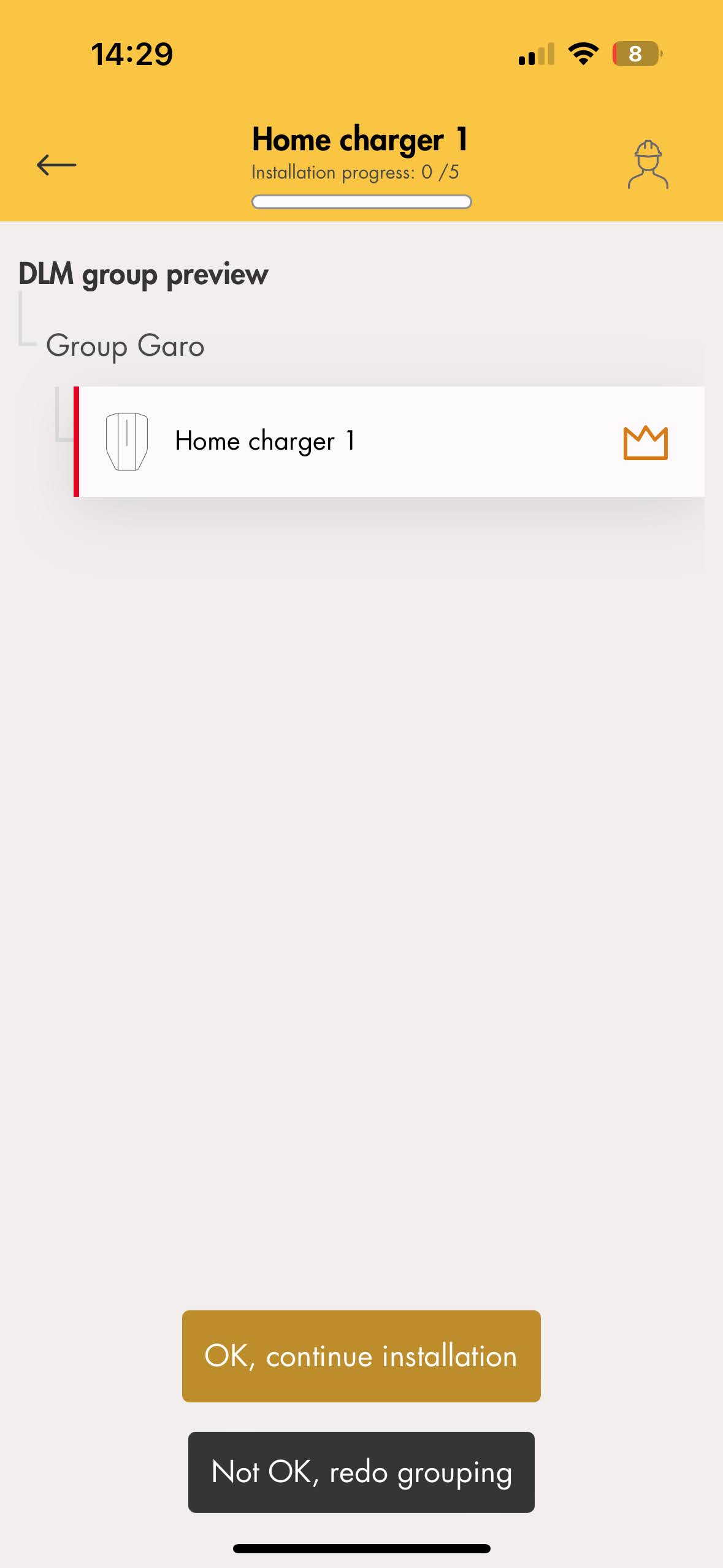

- Näkyviin tulee uusi valikko, joka näyttää minne asennusryhmät on asennettu. Napsauta 'OK, jatka asennusta' -painiketta alhaalla keskellä.
- Näkyviin tulee uusi valikko, josta voit jatkaa verkkoyhteyteen. Napsauta keskellä olevaa "Jatka asennusta" -painiketta.

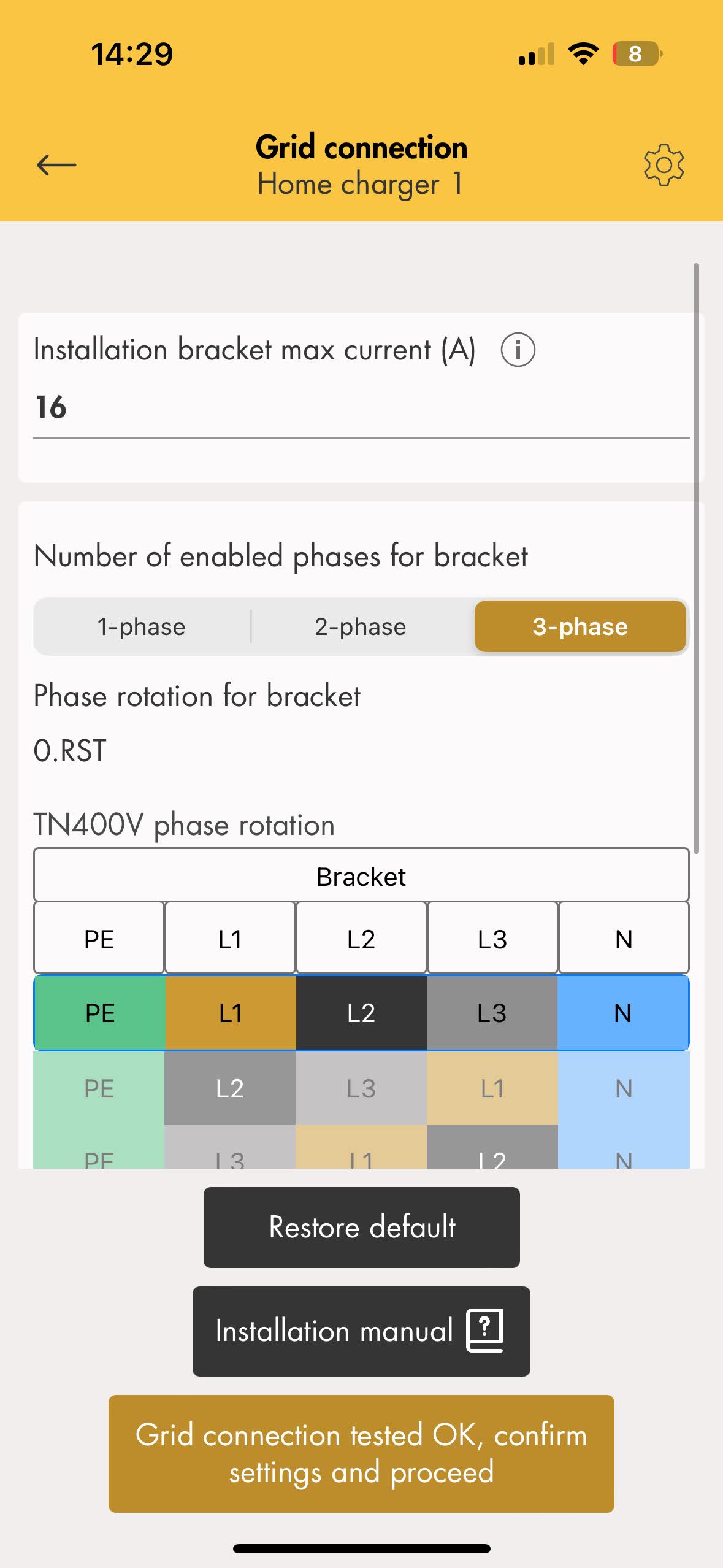

- Syötä tarvittavat tiedot verkkoliitäntää varten GARO-liittimen teknisten tietojen mukaisesti. Napsauta 'Verkkoyhteys testattu OK, vahvista asetukset ja jatka' -painiketta alhaalla keskellä.
- Jatka asennuskiinnikkeen ID:hen. Napsauta keskellä olevaa "Jatka asennusta".

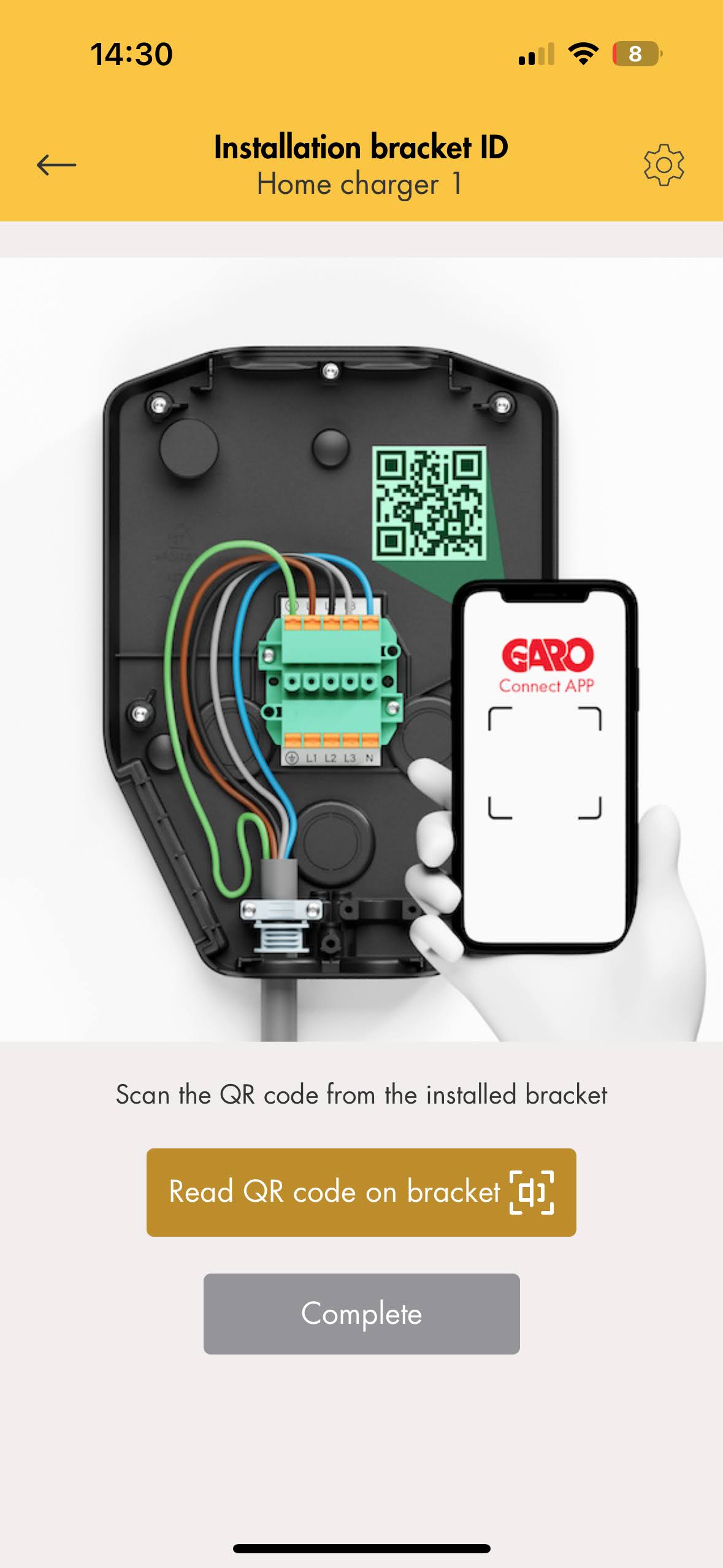

- Skannaa QR-koodi GARO-laturin takaosan etupuolella. Napsauta keskellä olevaa "Lue QR-koodi sulussa" -painiketta.

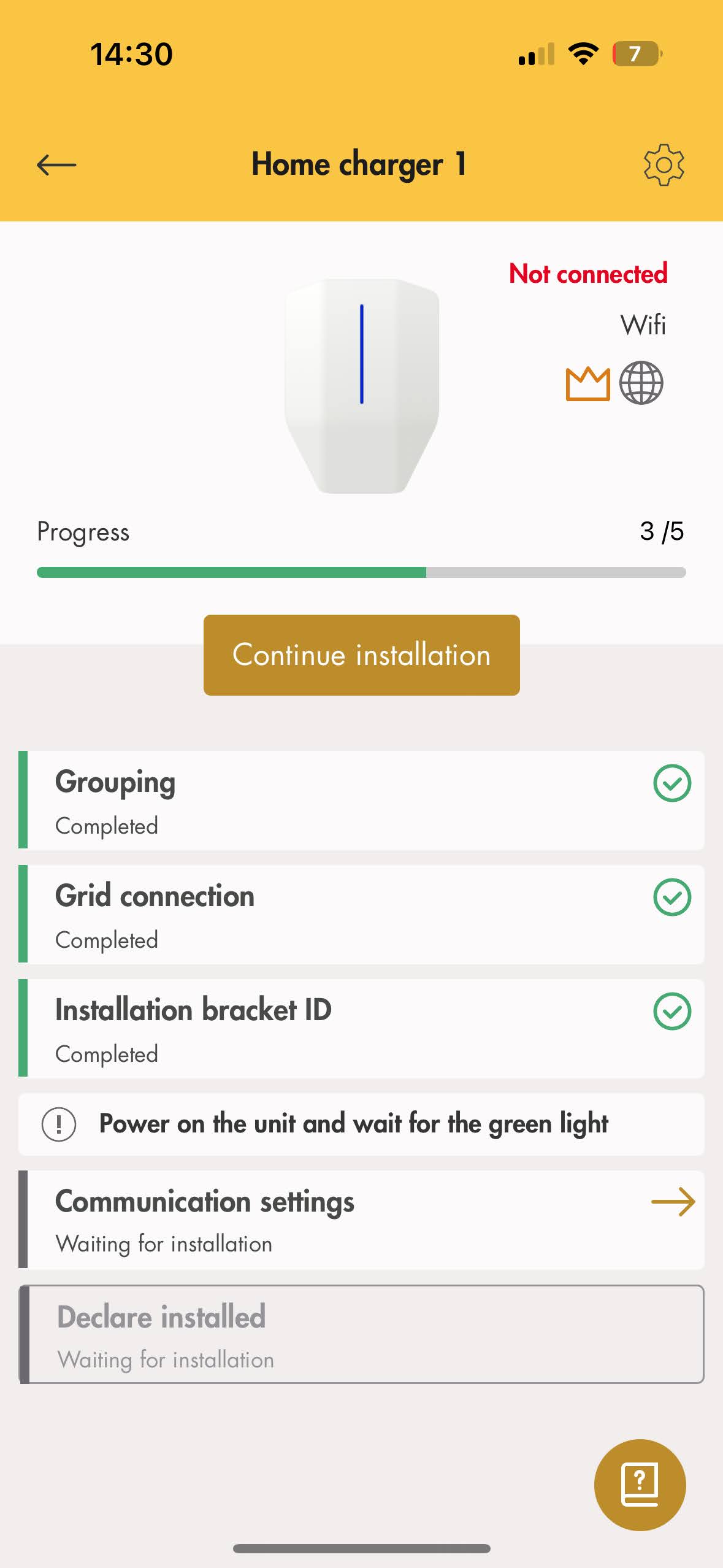

- Jatka Tiedonsiirto-asetuksiin. Napsauta keskellä olevaa "Jatka asennusta".

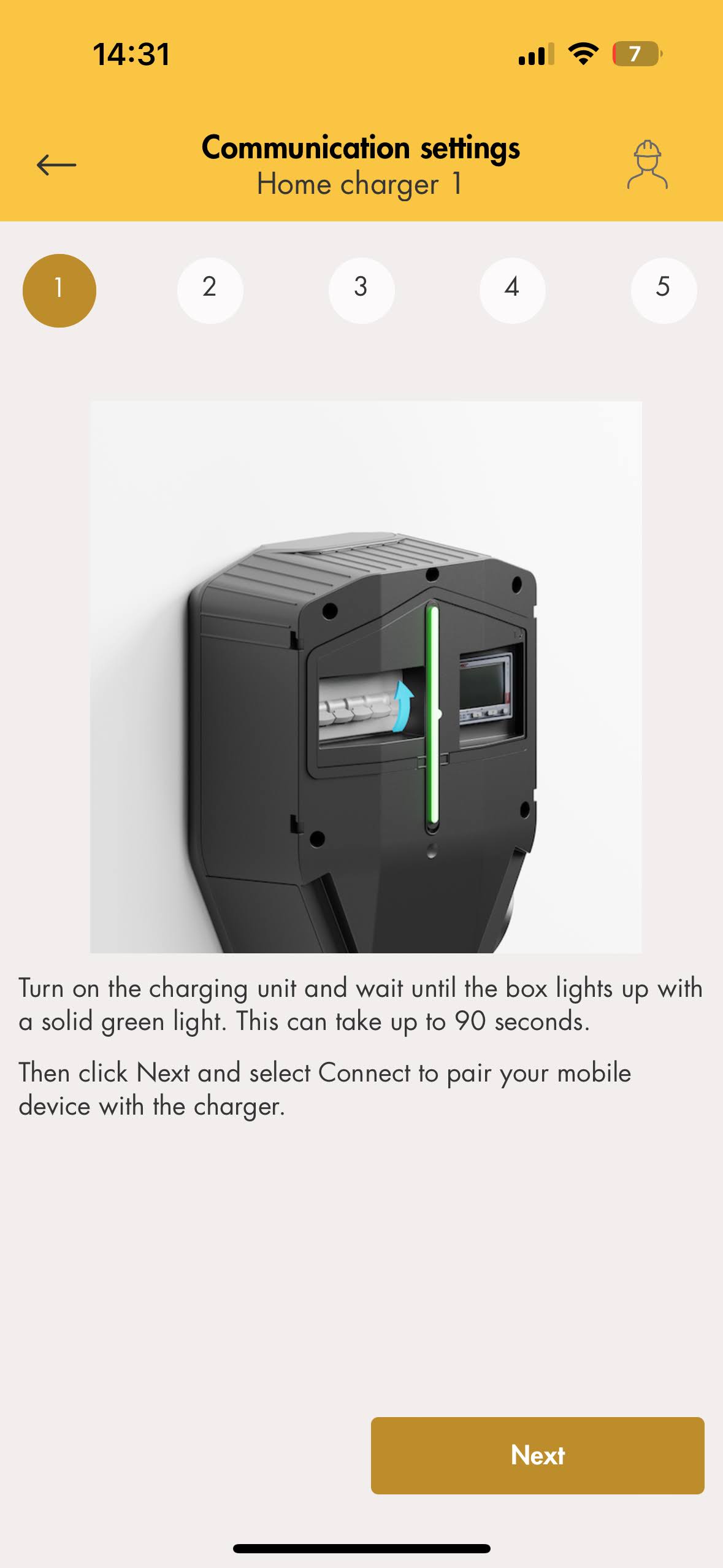

- Käynnistä Garo-laturi ja napsauta 'Seuraava'-painiketta suoraan.

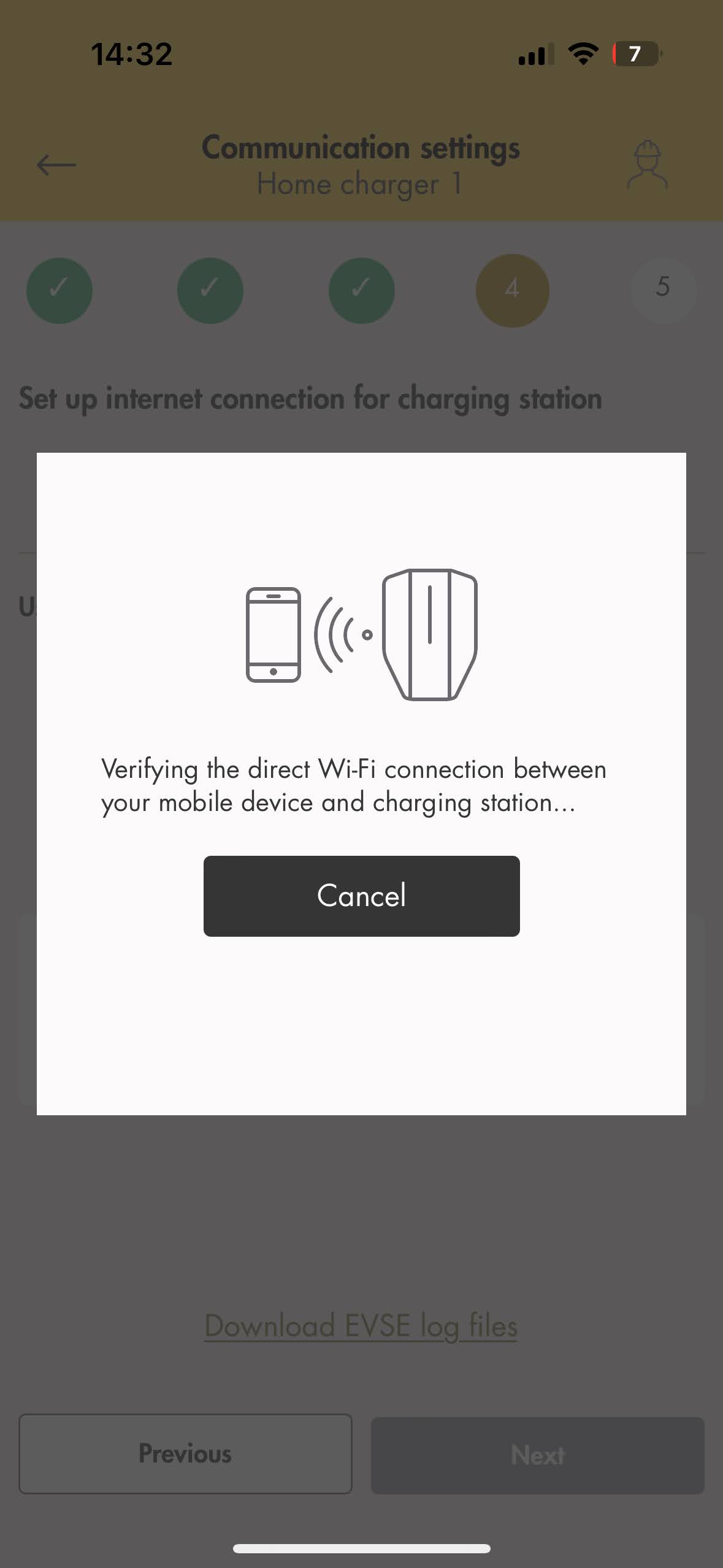

- Näyttöön tulee suoran Wi-Fi-yhteyden vahvistus.

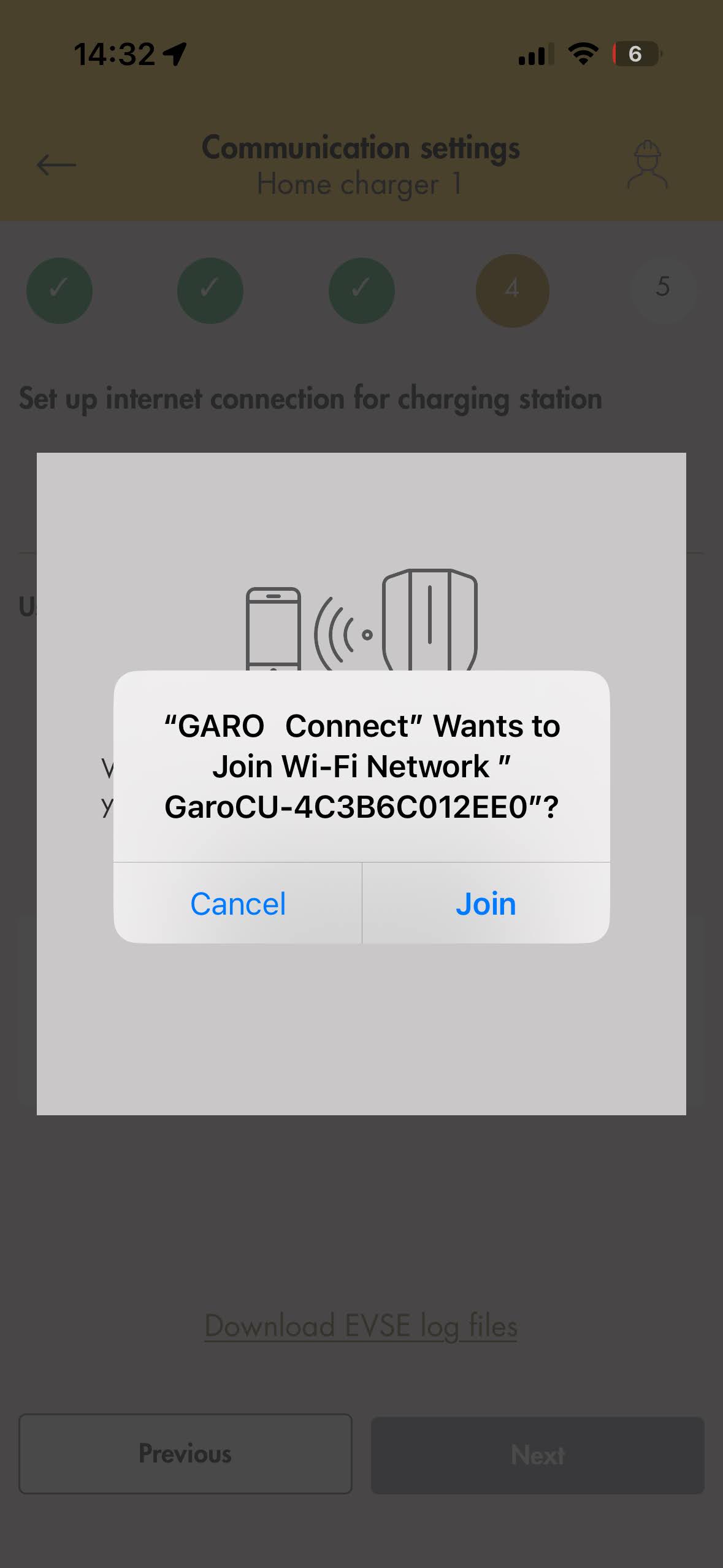

- Liity tarjottuun Wi-Fi-verkkoon.
- Yhteys GARO-laturiin ja omaan puhelimeen tulee näkyviin.

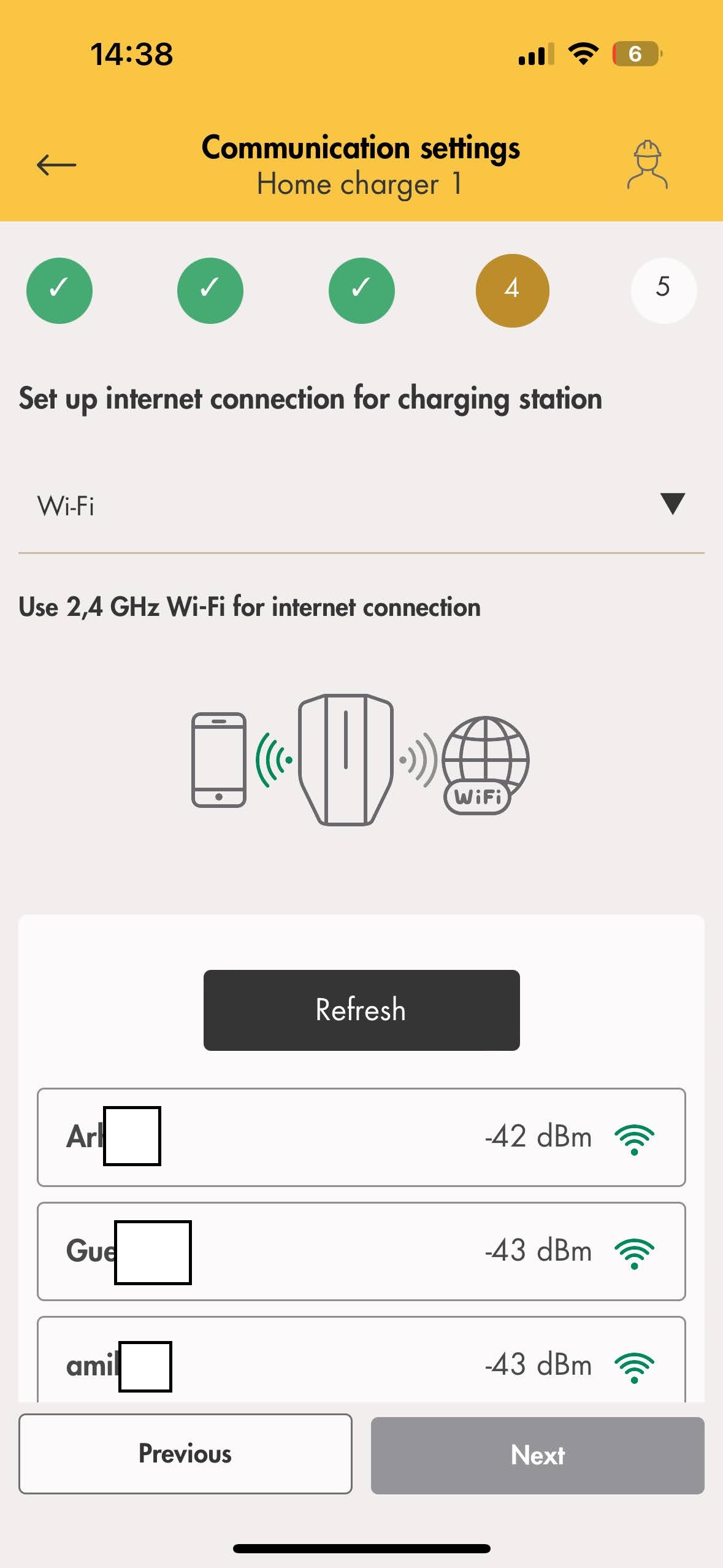

- Valitse Wi-Fi, johon GARO-laturi liitetään, ja napsauta Seuraava-painiketta suoraan.

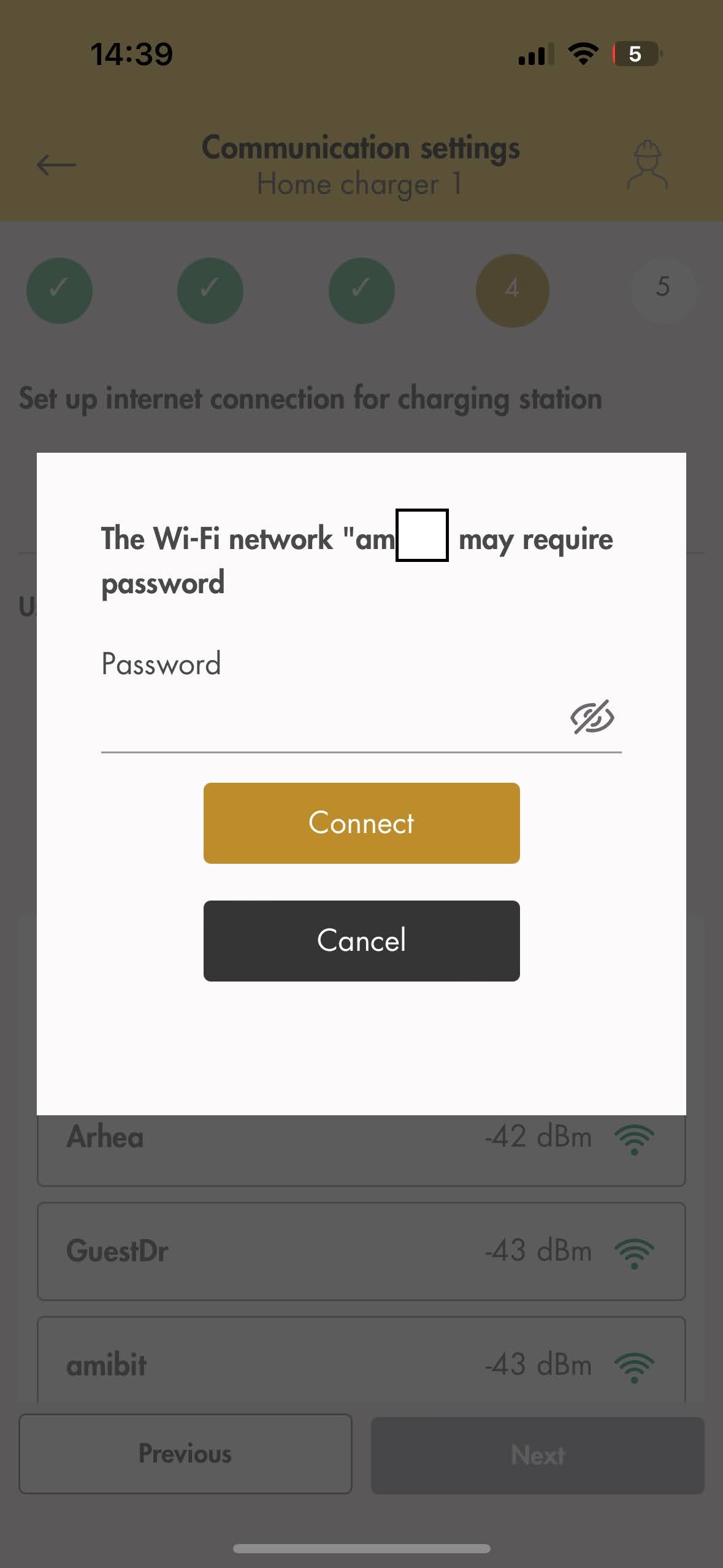

- Anna salasana ja napsauta keskellä olevaa Yhdistä.

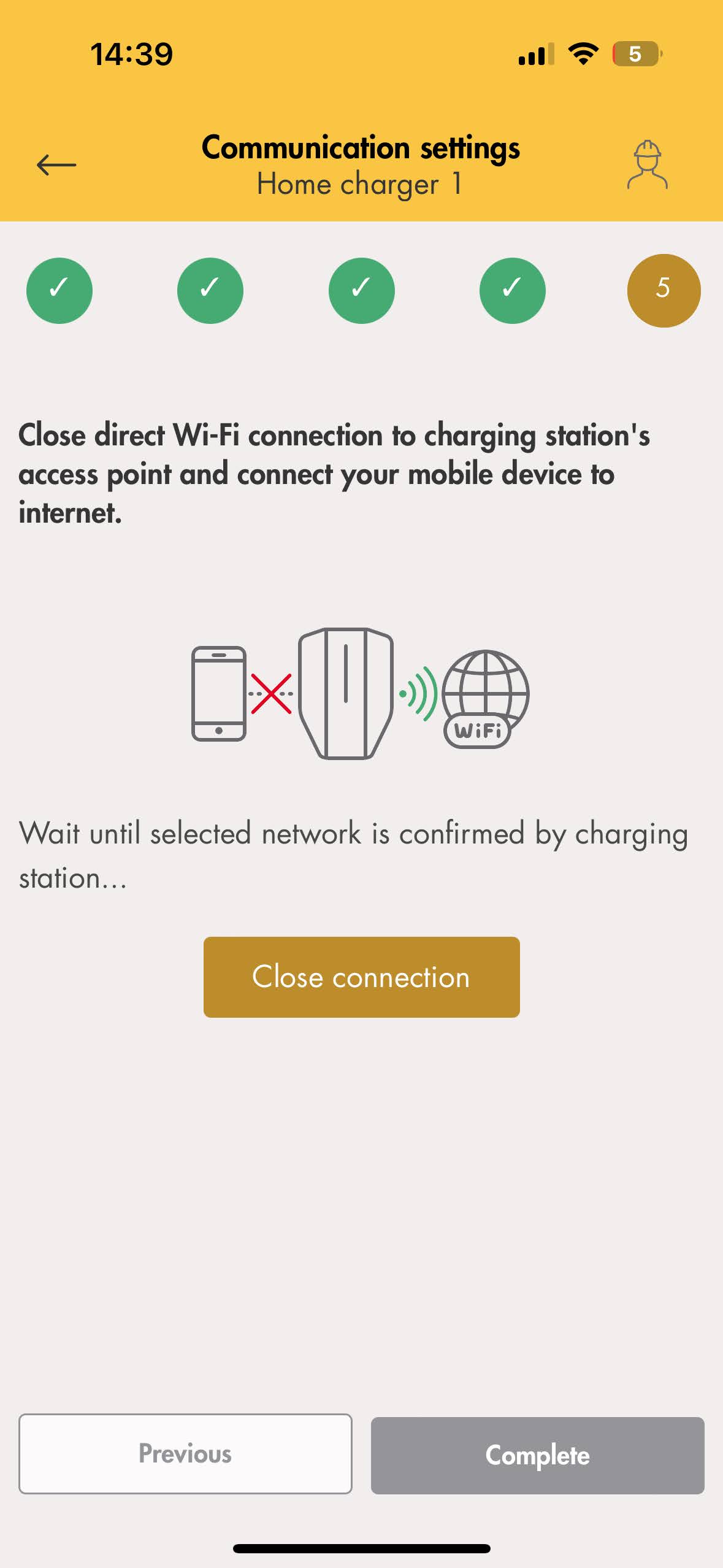

- Sulje suora yhteys, napsauta "Sulje yhteys" keskellä ja napsauta "Complete" -painiketta.
- Jatka asennuksen ilmoittamista

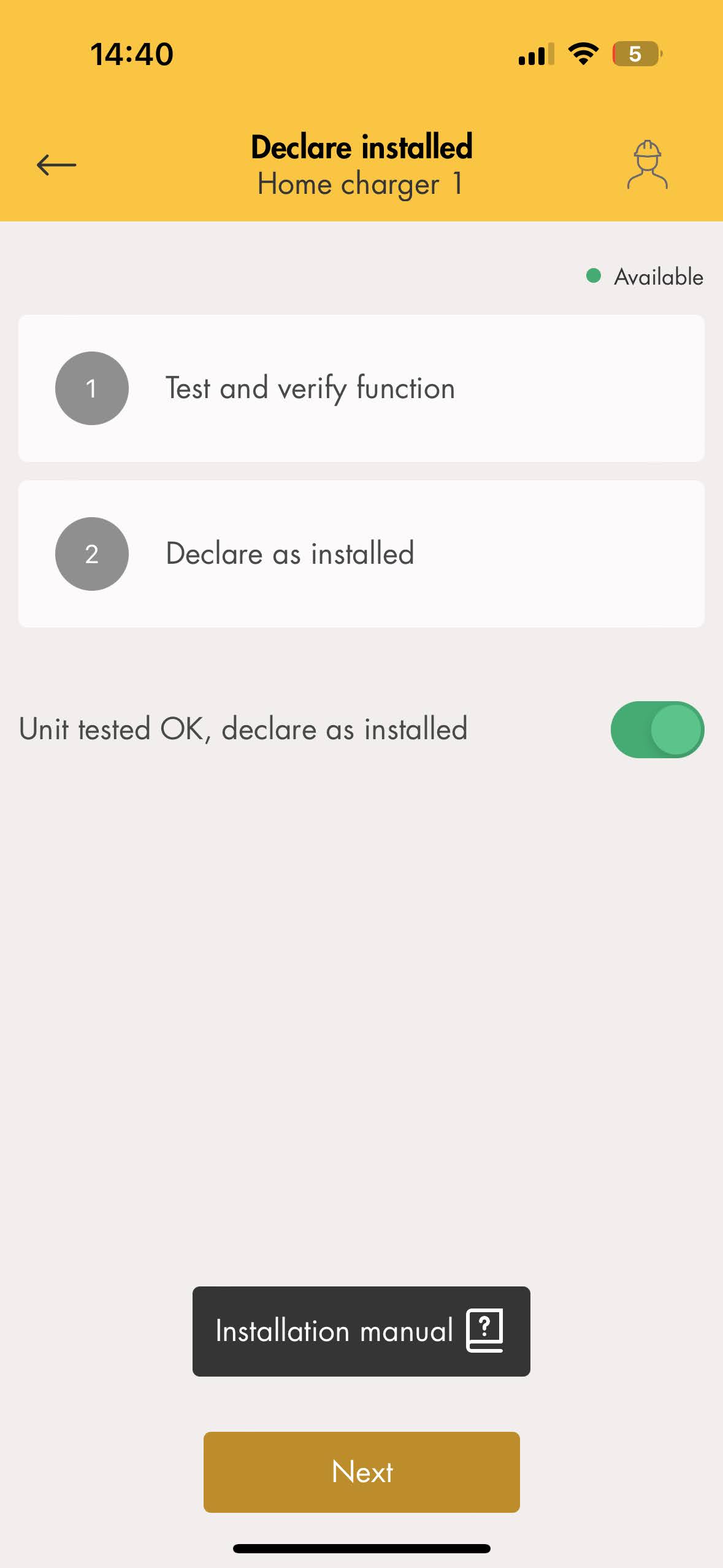

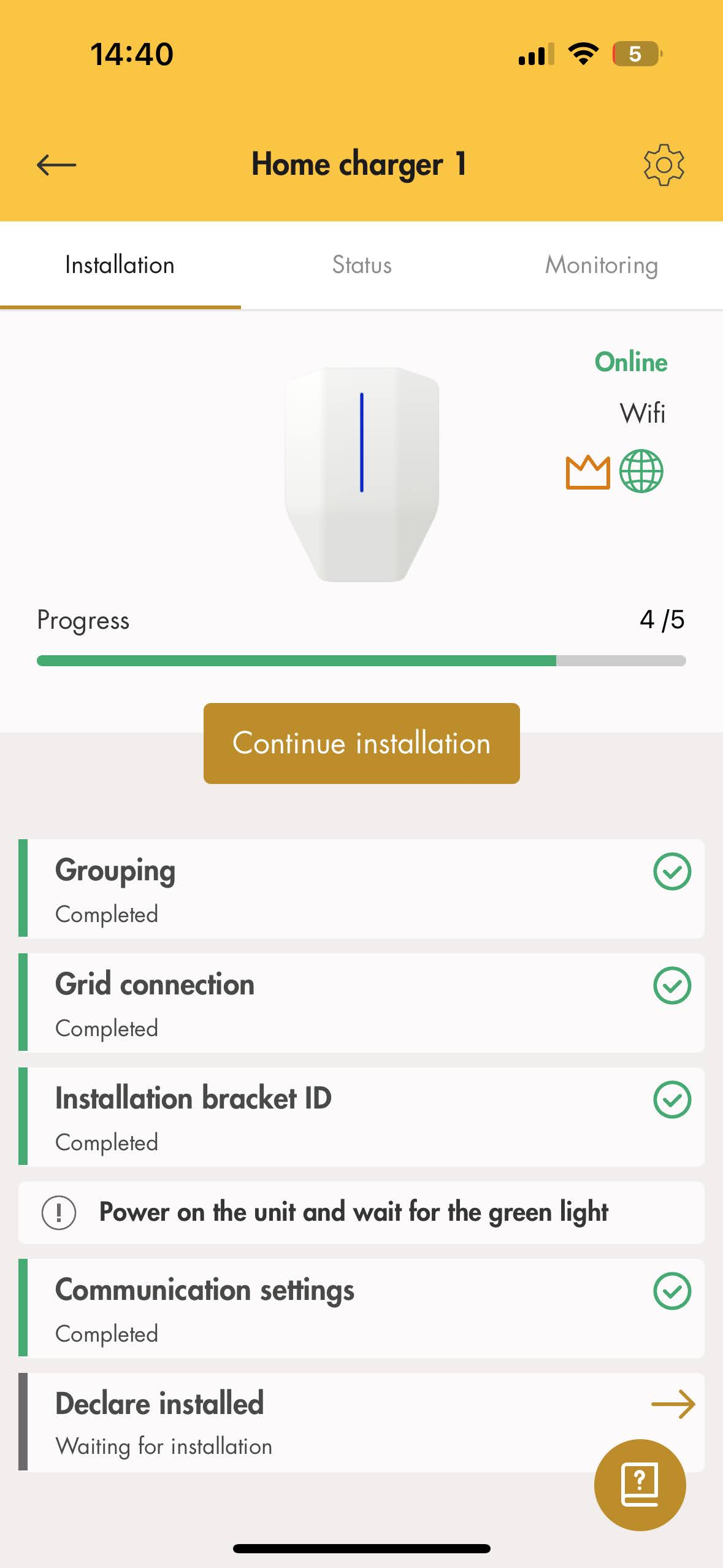

- Näkyviin tulee uusi valikko, jossa on käytettävissä Testi- ja vahvistustoiminto, sekä Decalre as install -toiminto on käytettävissä. Jos testit ovat kunnossa, ilmoita GARO-laturi asennetuksi ja napsauta 'Seuraava'-painiketta.
3. Yhdistä GARO-laturi samaan Wi-Fi-verkkoon Reduxi-ohjaimen kanssa
Reduxi-ohjaimen ja GARO-laturin välistä tiedonsiirtoa varten molempien laitteiden on oltava yhdistettynä samaan verkkoon. Kuten kohdassa 2.1 todetaan, sama verkko on valittava myös Reduxille, oli se sitten LAN tai WLAN.
Kun nämä kriteerit täyttyvät, siirry OCPP-asetuksiin.
4. Kokoonpano OCPP-tiedonsiirtoa varten GARO-laturin ja Reduxi-ohjaimen välillä
4.1 Lisää laite
Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.
4.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa perusasetukset:
- Valitse Laitetyyppi: EV-laturi,
- Valitse tyyppi: OCPP 1.6 - JSON,
- Ja määrittele nimi.
4.3 OCPP:n laitemääritykset

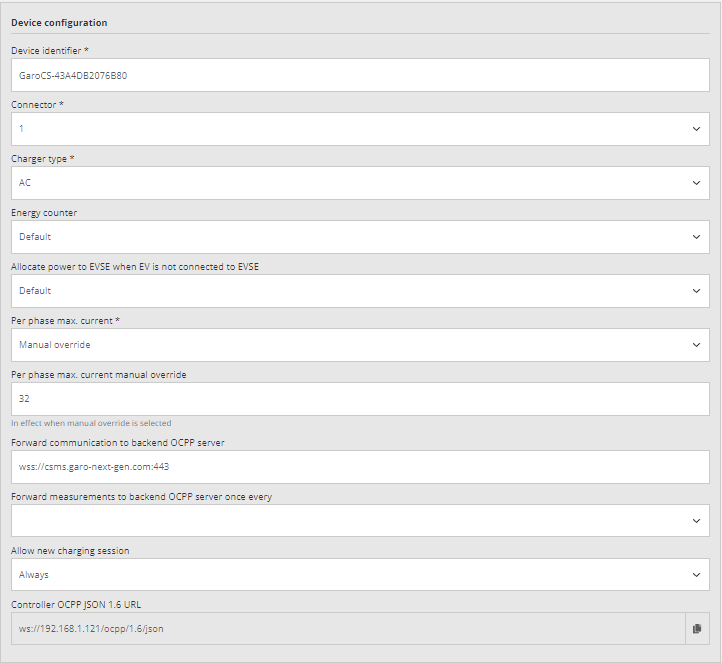

Toista vaihetta käytetään viestintäkanavalle, jotta OCPP-viestintä toimii oikein. Täytä ensin GARO-laturista saatu laitetunnus.
Kun OCPP JSON 1.6 -protokollaa käytetään, tarvitaan palvelimen OCPP URL, jonka on luonut Reduxi-ohjain. URL-osoitteen saa suoraan viestintäkanavasta.
Esimerkki-URL-osoite: ws://192.168.1.121/ocpp/1.6/json/

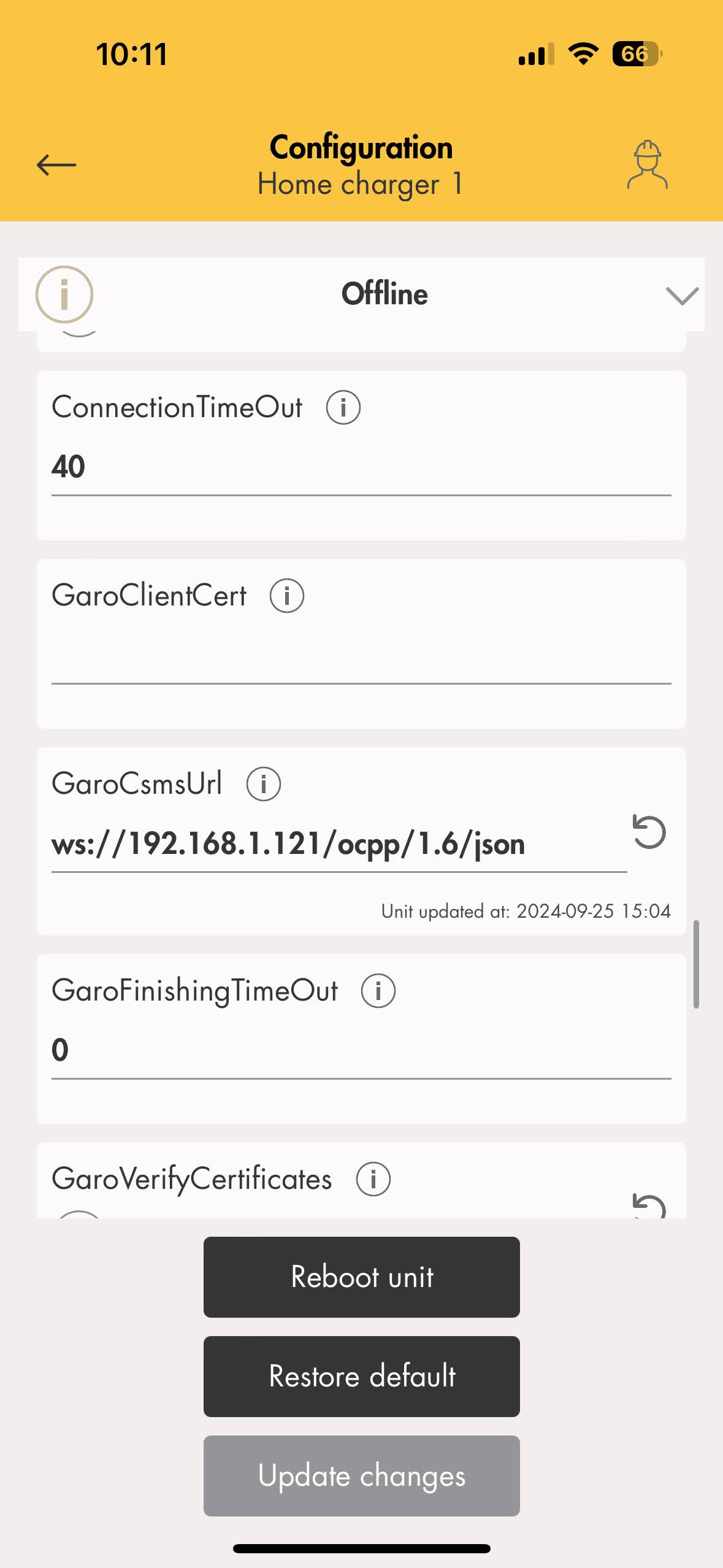

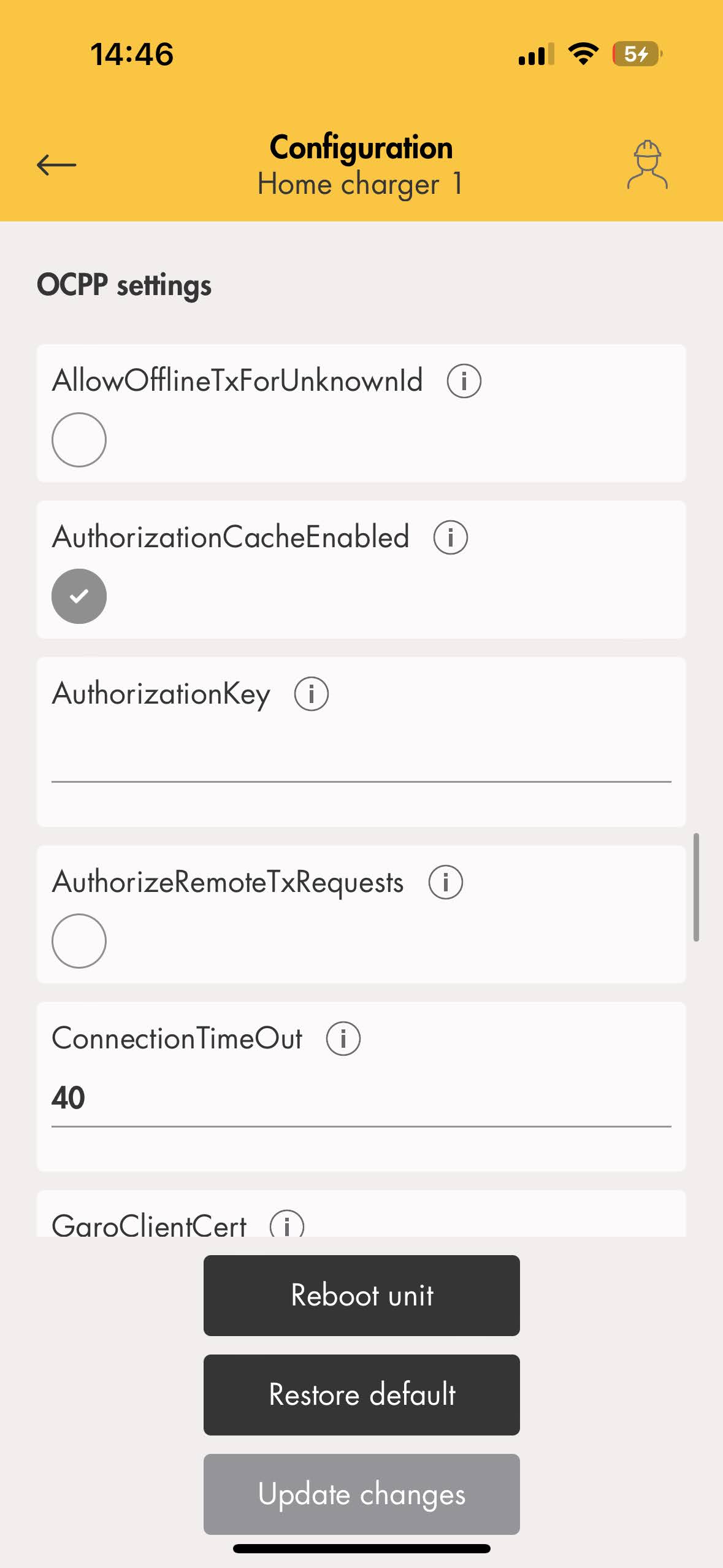

4.4 Määritä OCPP-asetukset GARO-laturissa
Kun olet saanut JSON-URL-osoitteen Reduxilta, viimeinen vaihe on liittää se GARO-laturiin OCPP-yhteyden muodostamiseksi. Siirry GARO Chargerin osioonConfiguration, sitten OCPP Settings, vieritä alas kohtaan 'GaroCsmsURL, ja liitä URL-osoite.
4.5 Testaa viestintää
Varmistaaksesi, että OCPP-viestintä on muodostettu, viestintätesti voidaan suorittaa "Testaa viestintäpainike" -painikkeella, joka sijaitsee oikeassa alareunassa kaikkien Tiedonsiirtokanava-kenttien jälkeen.
Kommunikaatiovastauksia on kolme eri tapausta.
Tapaus 1: Viestintä toimii oikein.
Tapaus 2: Ei voida kommunikoida laitteen 1 kanssa, laitteen tunnusta ei ole asetettu tai se on erilainen.
Tapaus 3: OCPP 1.6 -tiedonsiirtoa käyttävää laitetta ei löydy.
4.6 Oletusparametrit
Täytä lisäasetukset ja valitse alla olevassa kuvassa näkyvät parametrit. Asetukset voivat vaihdella sijaintitarpeiden mukaan. Kun olet valmis, napsauta "Valmis"-painiketta oikeassa alareunassa näytöllä.

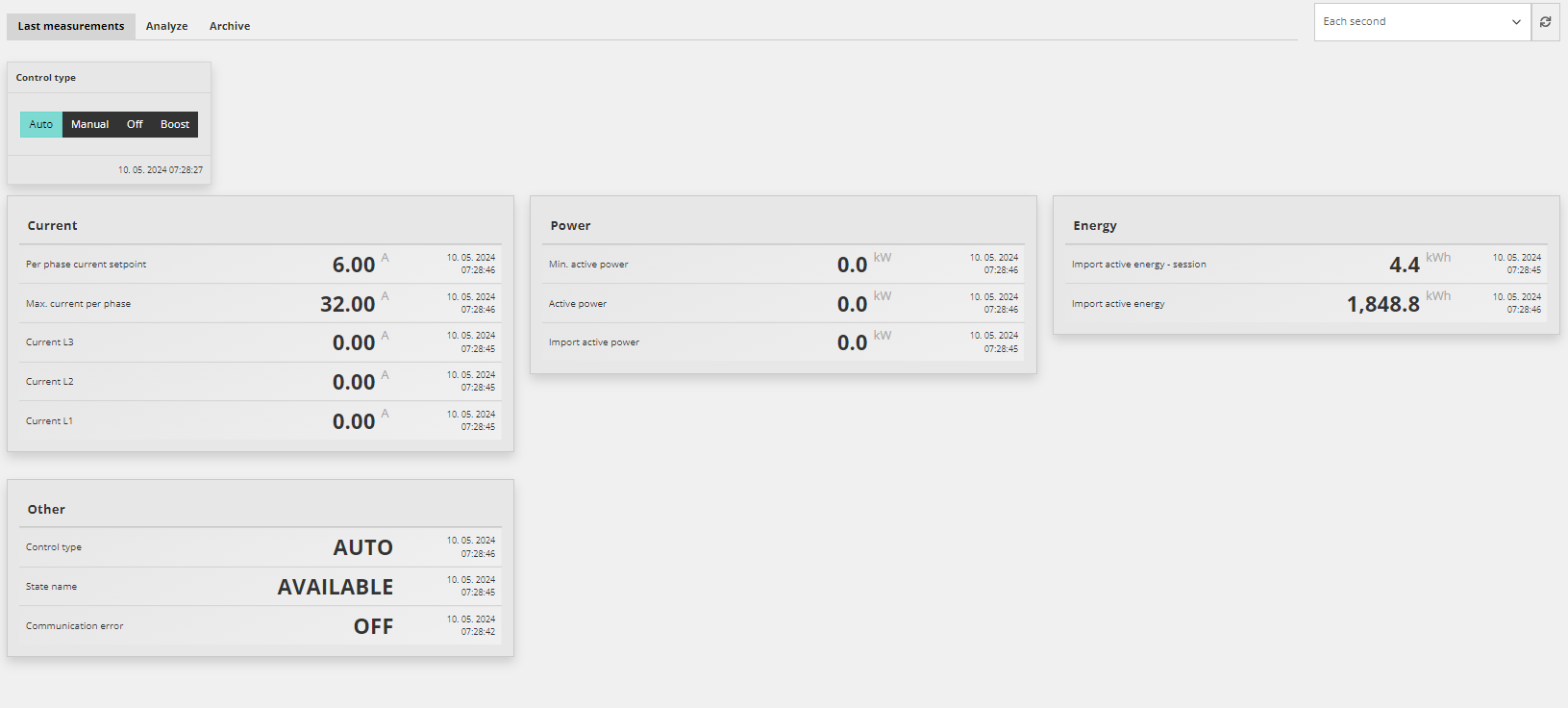

4.7 Laitteen lukemat
Tämän kohdan tarkoitus on näyttää, kuinka laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite/Viimeinen mittaus'.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.

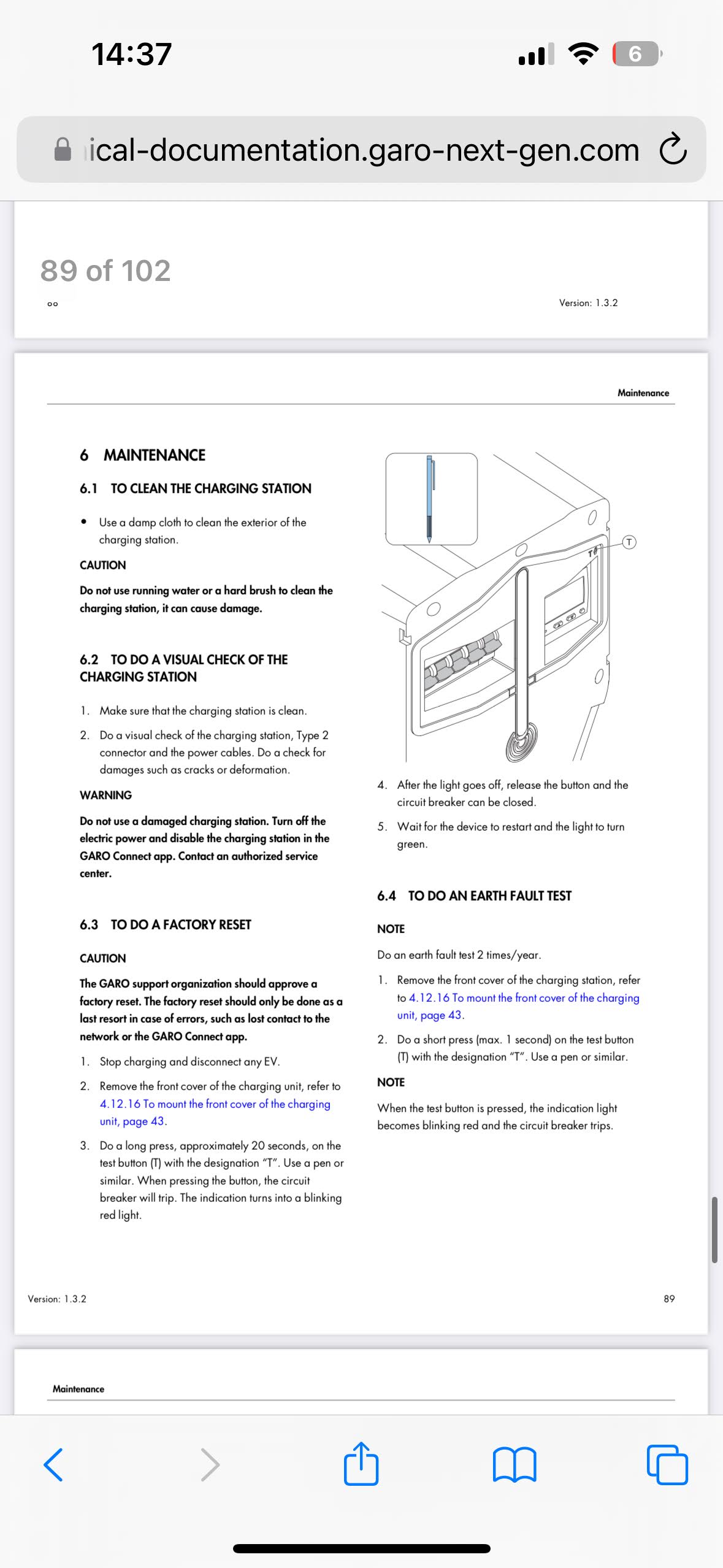

4.8 Tehdasasetusten palautus
Tapauksissa, joissa laturi siirretään tai se on yhdistettävä toiseen verkkoon, tehdasasetusten palautus voi olla tarpeen. Palauta tehdasasetukset painamalla testipainiketta ja pitämällä sitä painettuna 20 sekuntia ja määrittämällä sitten GARO-laturi uudelleen.
