Integroi Reduxi-ohjain DAZE-laturin kanssa Wi-Fi-yhteyden kautta Modbus TCP -protokollaa käyttämällä. Reduxin joustavuus mahdollistaa jopa 30 %kustannussäästöt.
1. Asenna DAZE-sovellus
https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d
1.1 Sovellus on saatavilla Google Storesta: https://play.google.com/store/apps/details?id=com.daze.ble
1.2 Sovellus on saatavilla Apple App Storesta:
https://apps.apple.com/it/app/daze/id1616674889
2. Yhdistä DAZE-sovellukseen

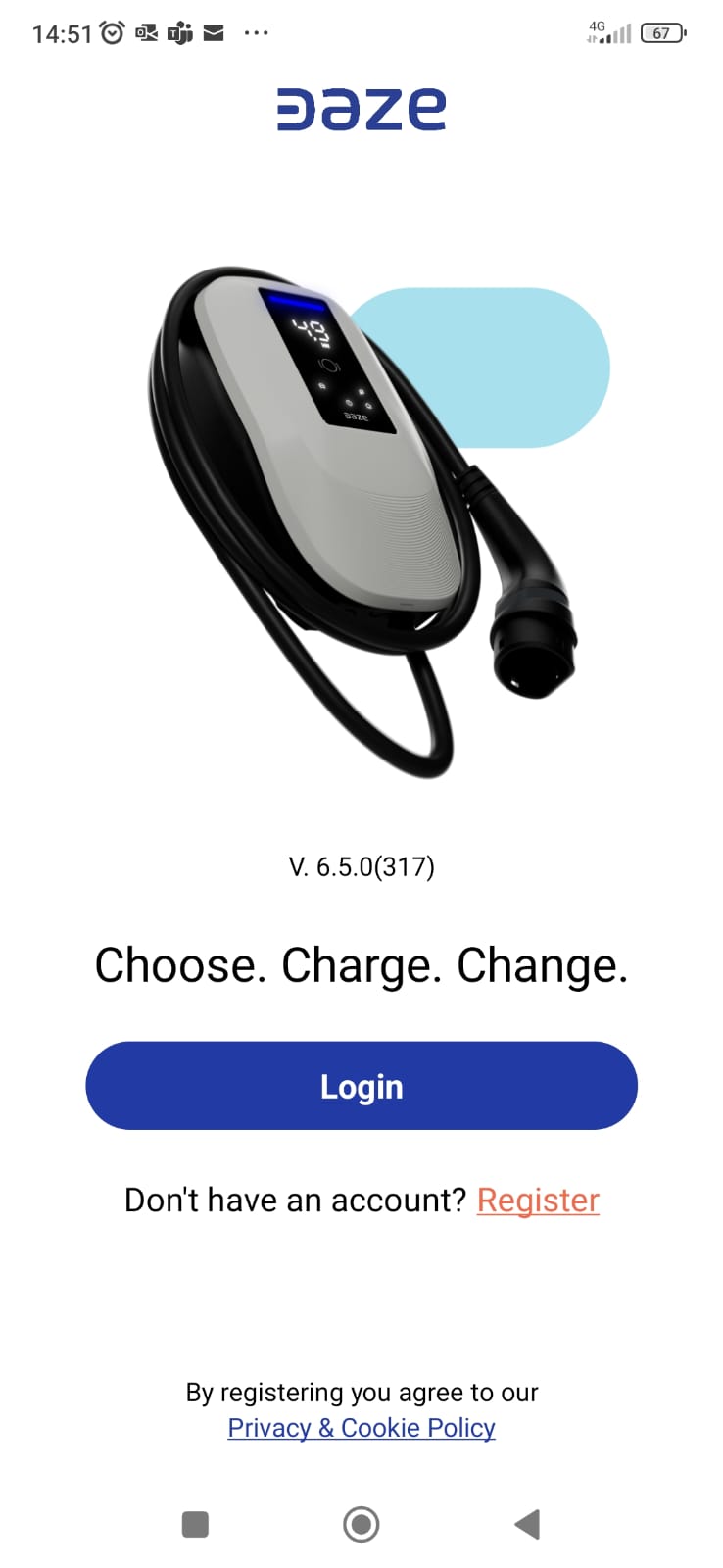

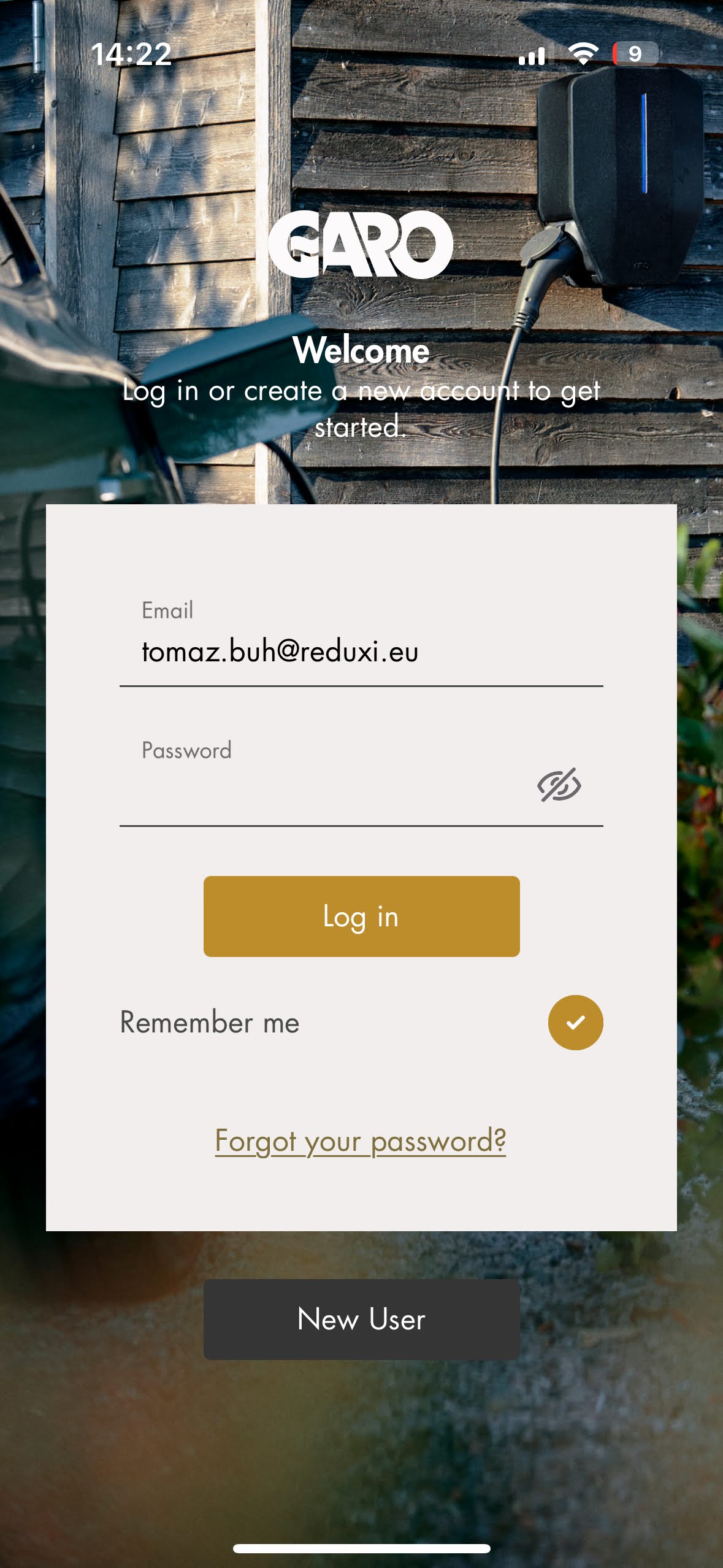

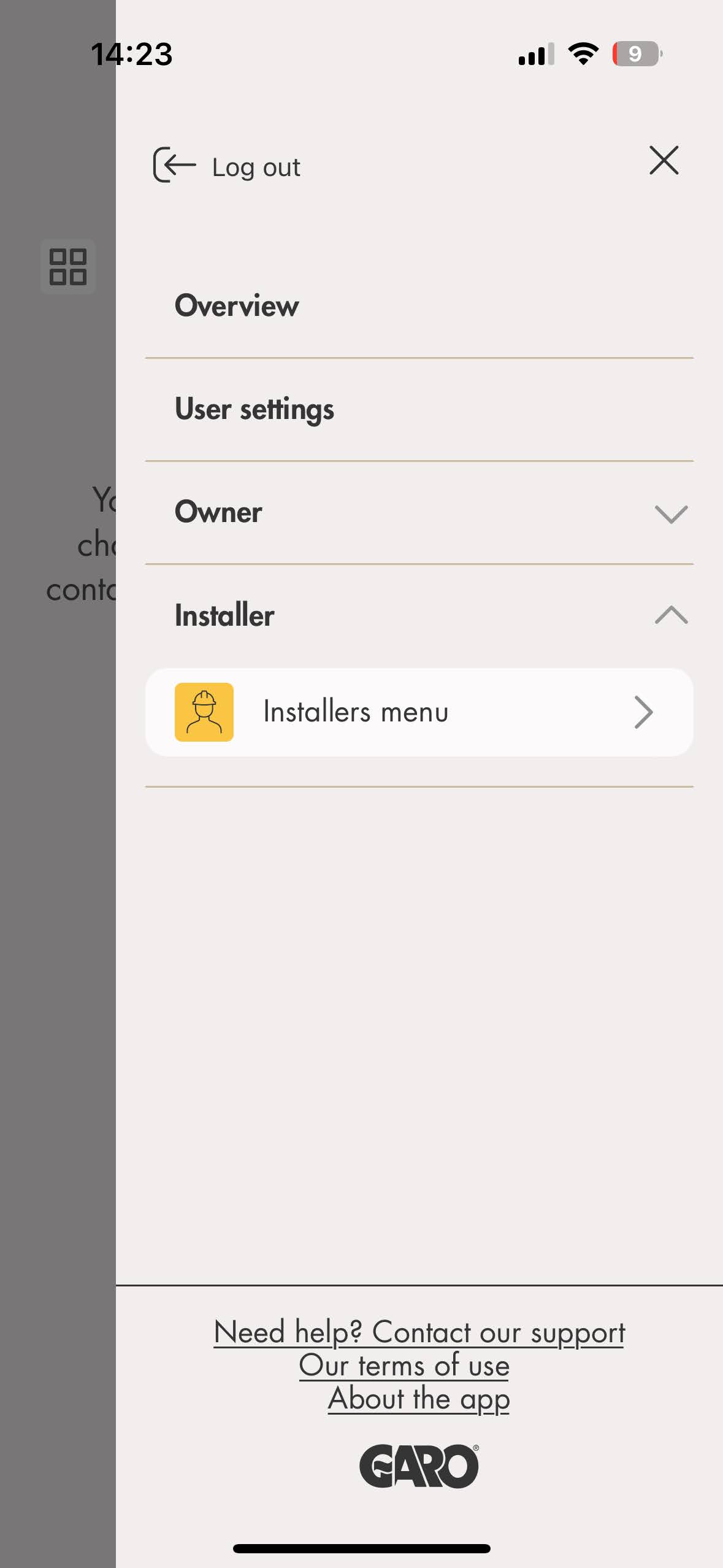

2.1 Kirjautuminen/rekisteröityminen GARO Connect -sovellukseen
Avaa sovellus ja kirjaudu sisään tai rekisteröi uusi tili napsauttamalla Rekisteröidy-painiketta ja kirjaudu sisään.
2.1.1 DAZE EV laturin asetukset
Kun kirjautuminen on tehty, DAZE-laturin asetukset on suoritettava.

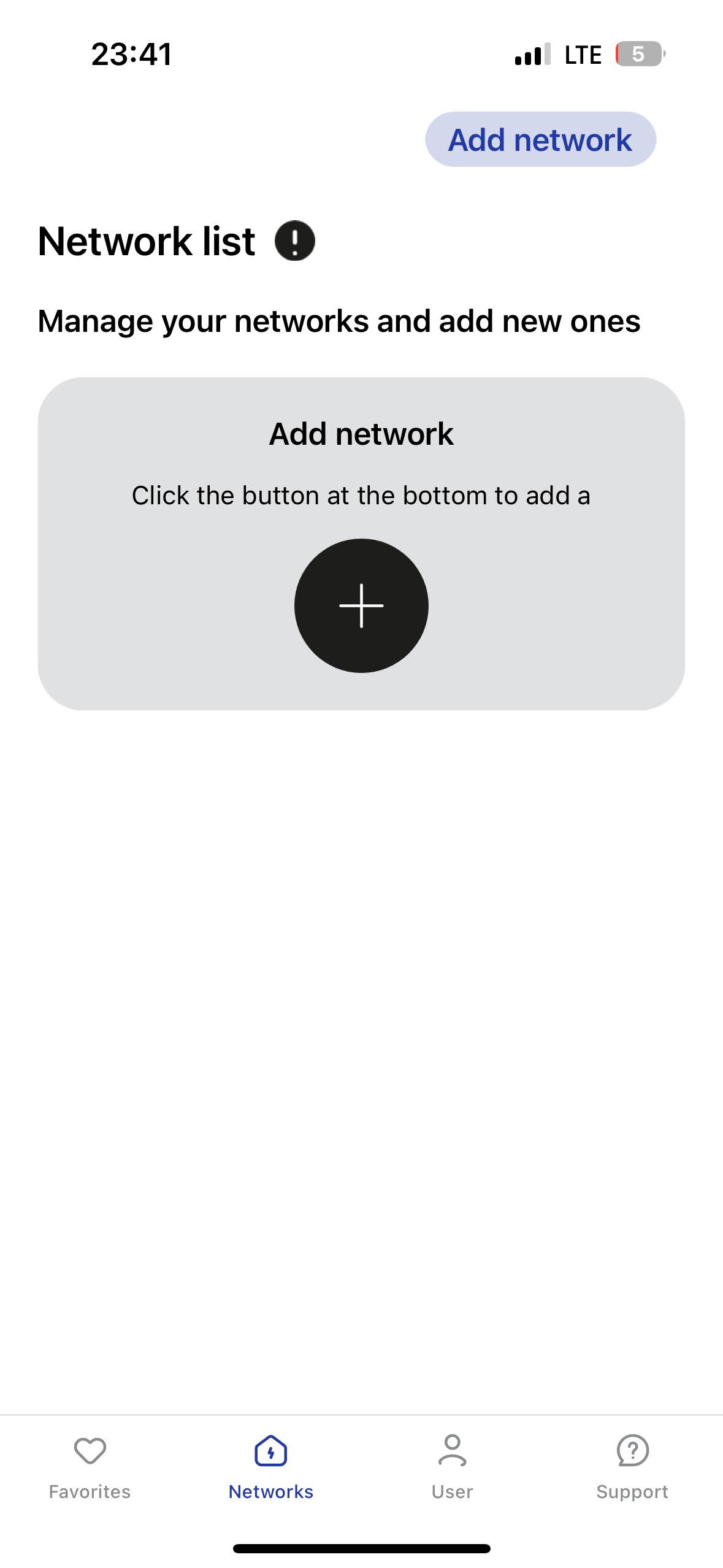

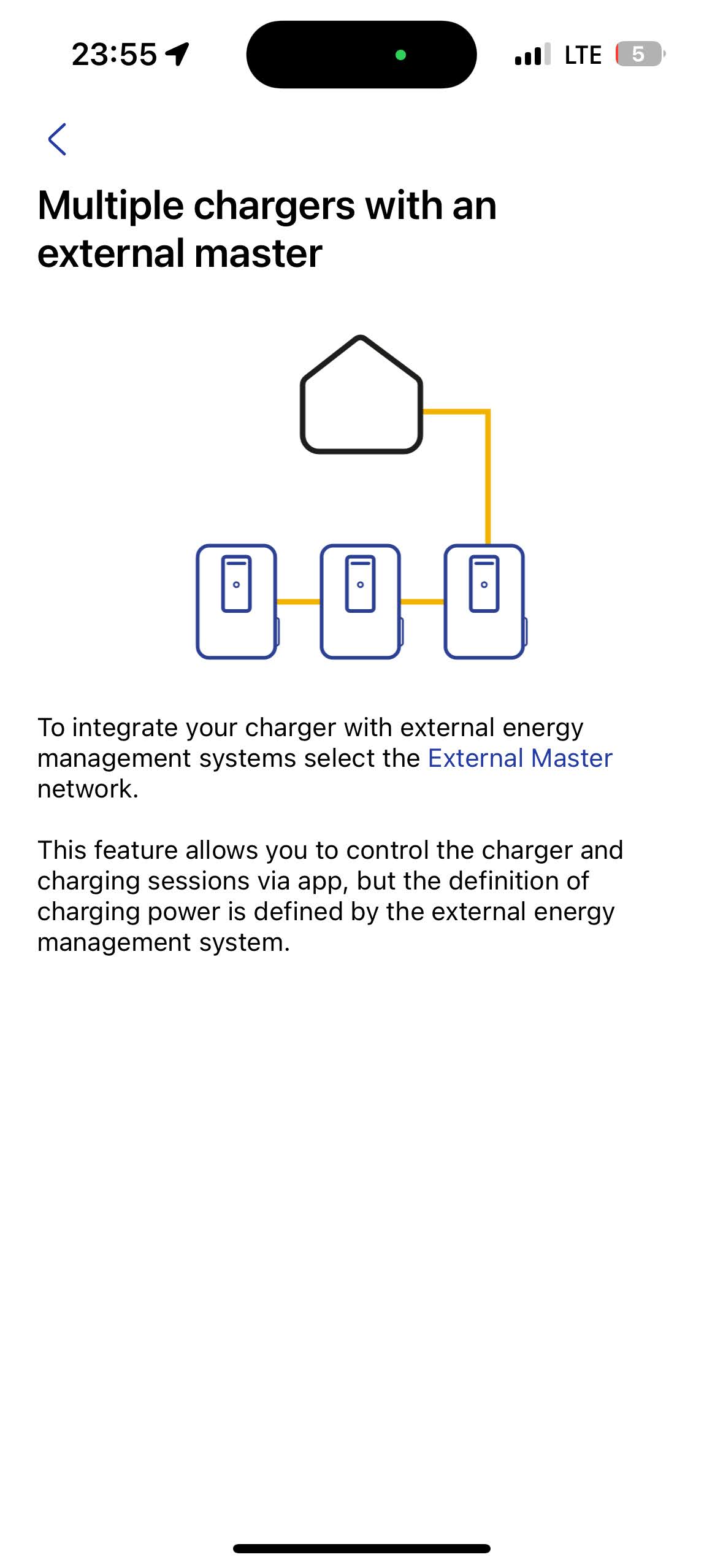

- Lisää verkko

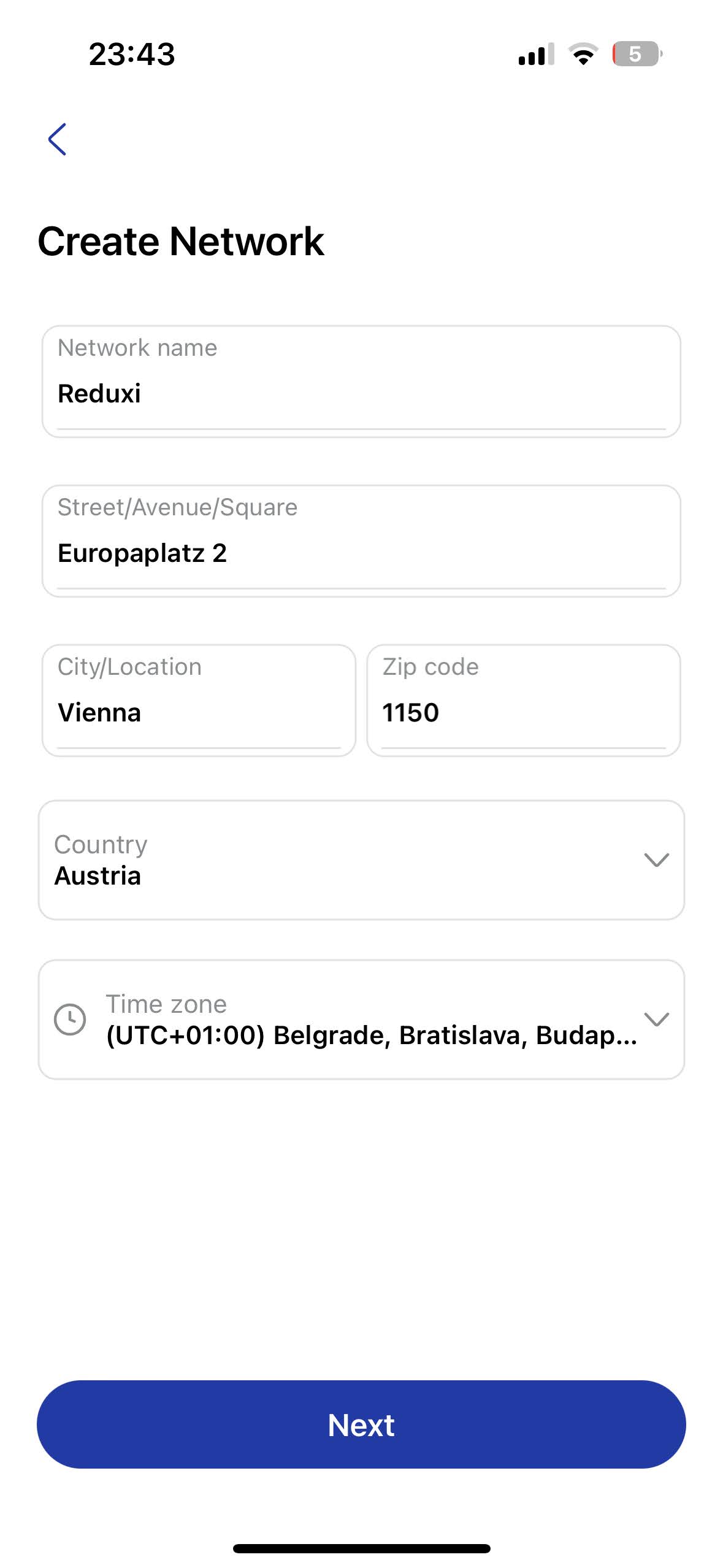

- Luo verkko (täytä tarvittavat tiedot)

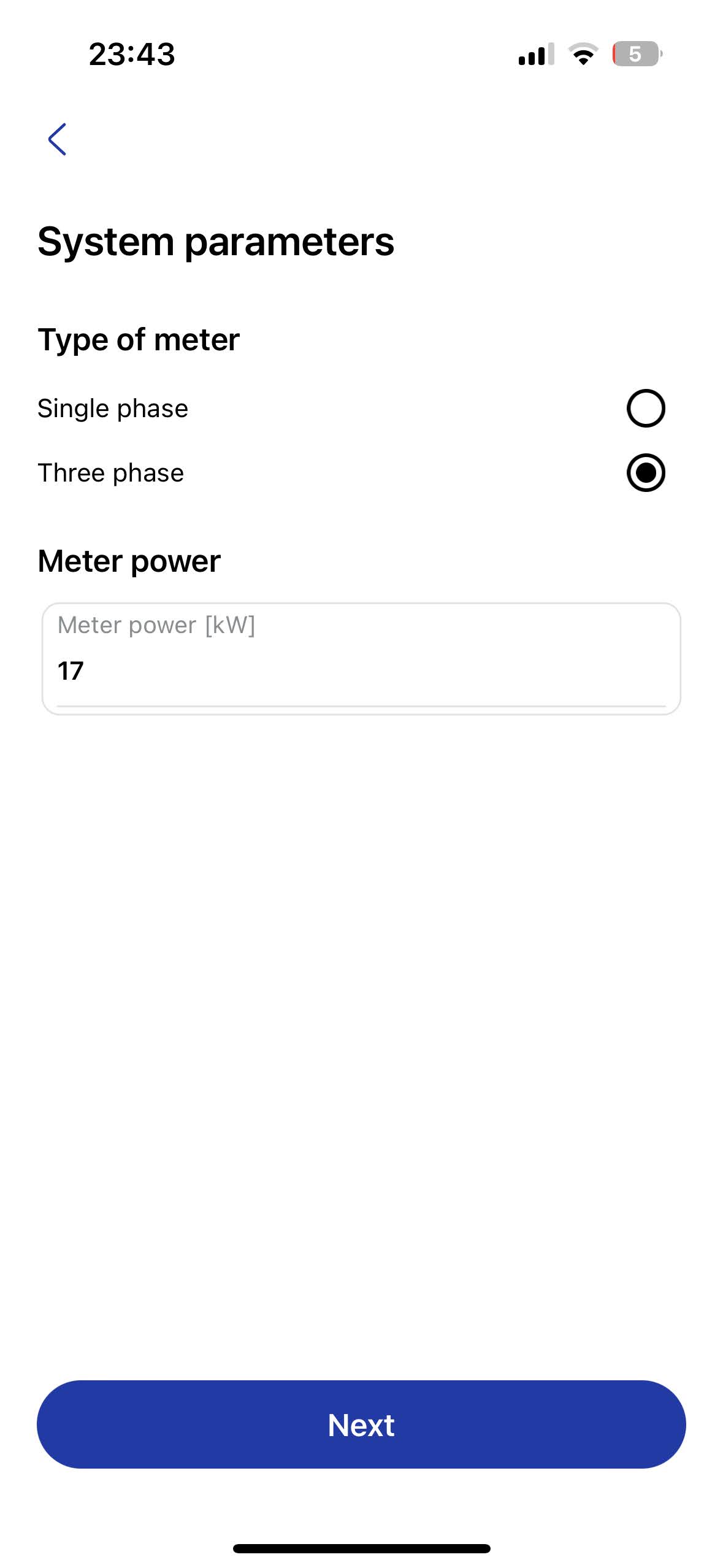

- Järjestelmän parametrit

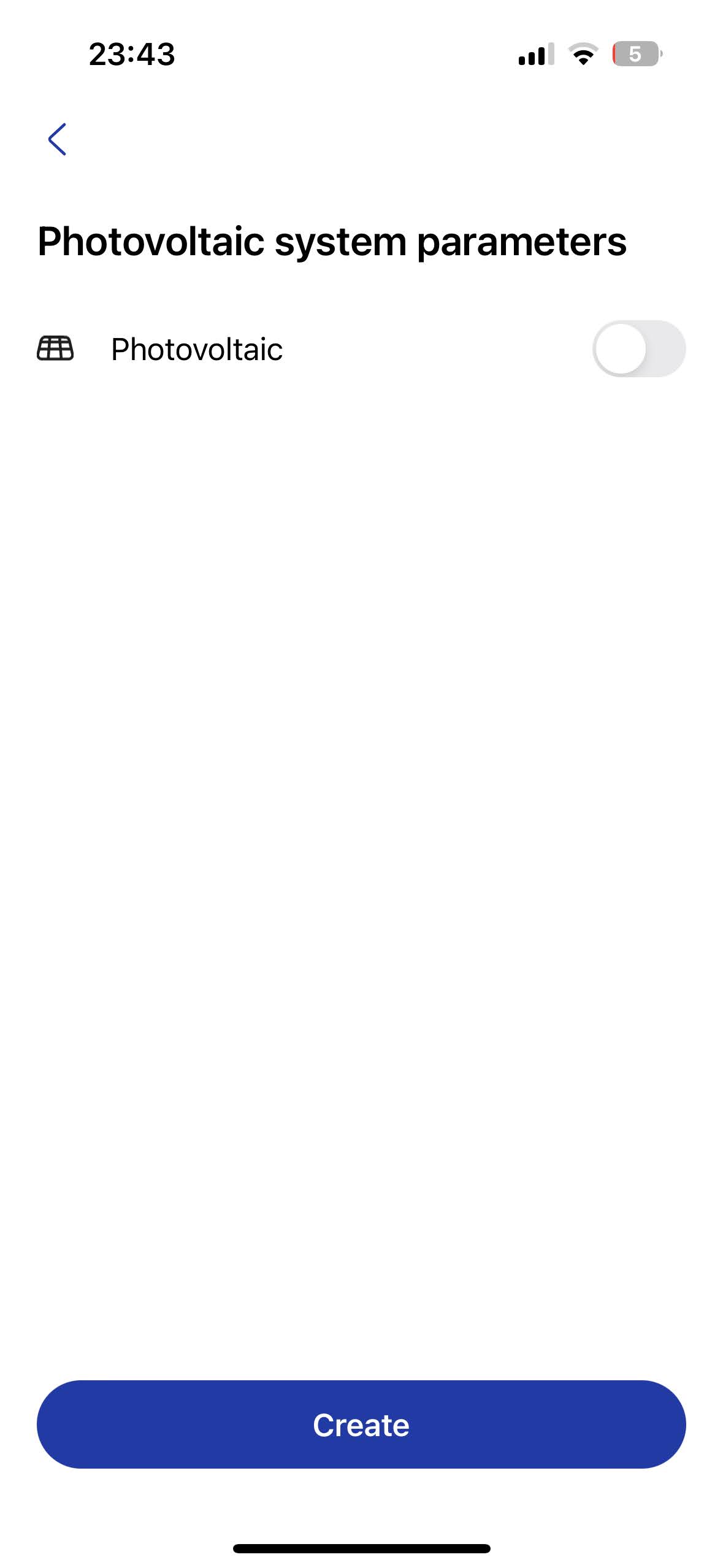

- PV-järjestelmän parametrit (jos käytössä)

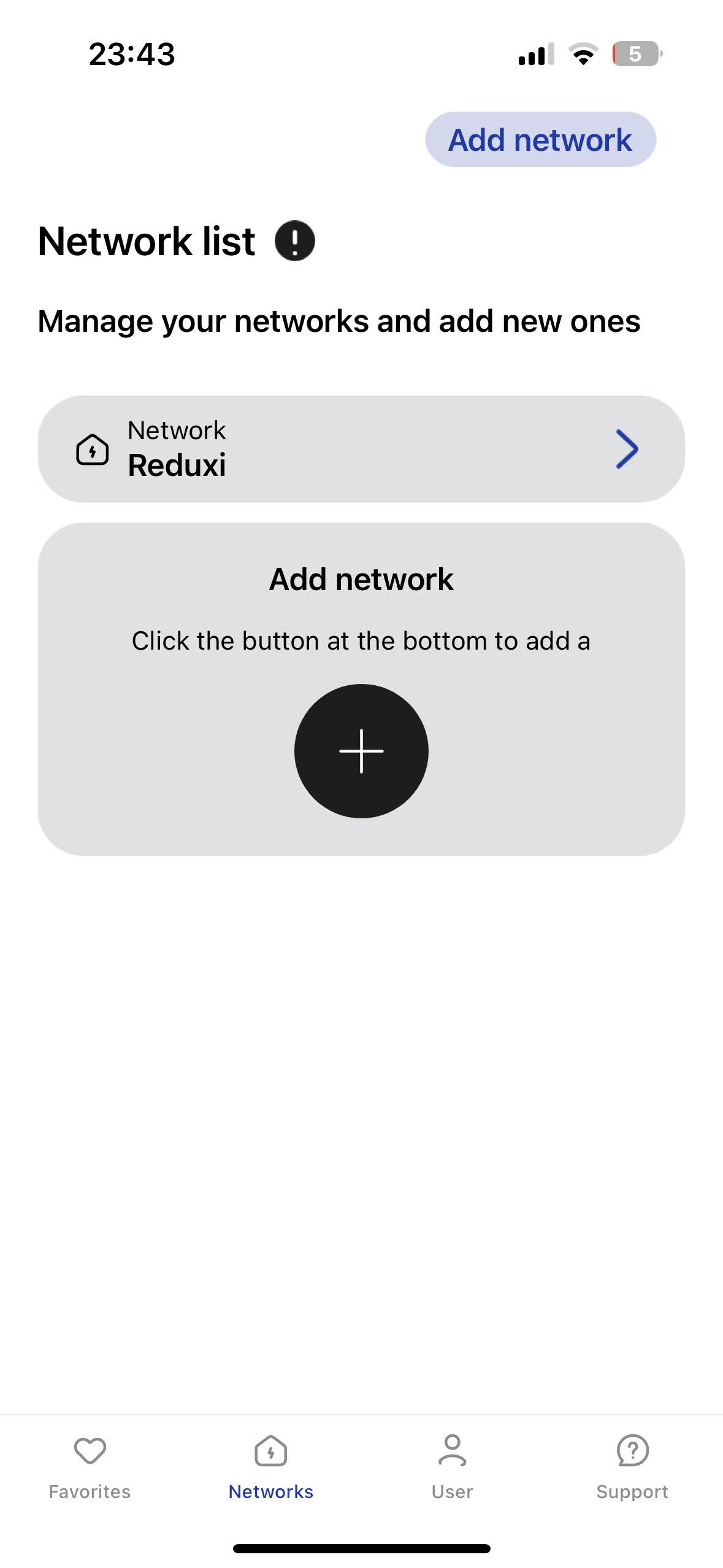

- Verkkoluettelo (valitse juuri lisätty verkko)

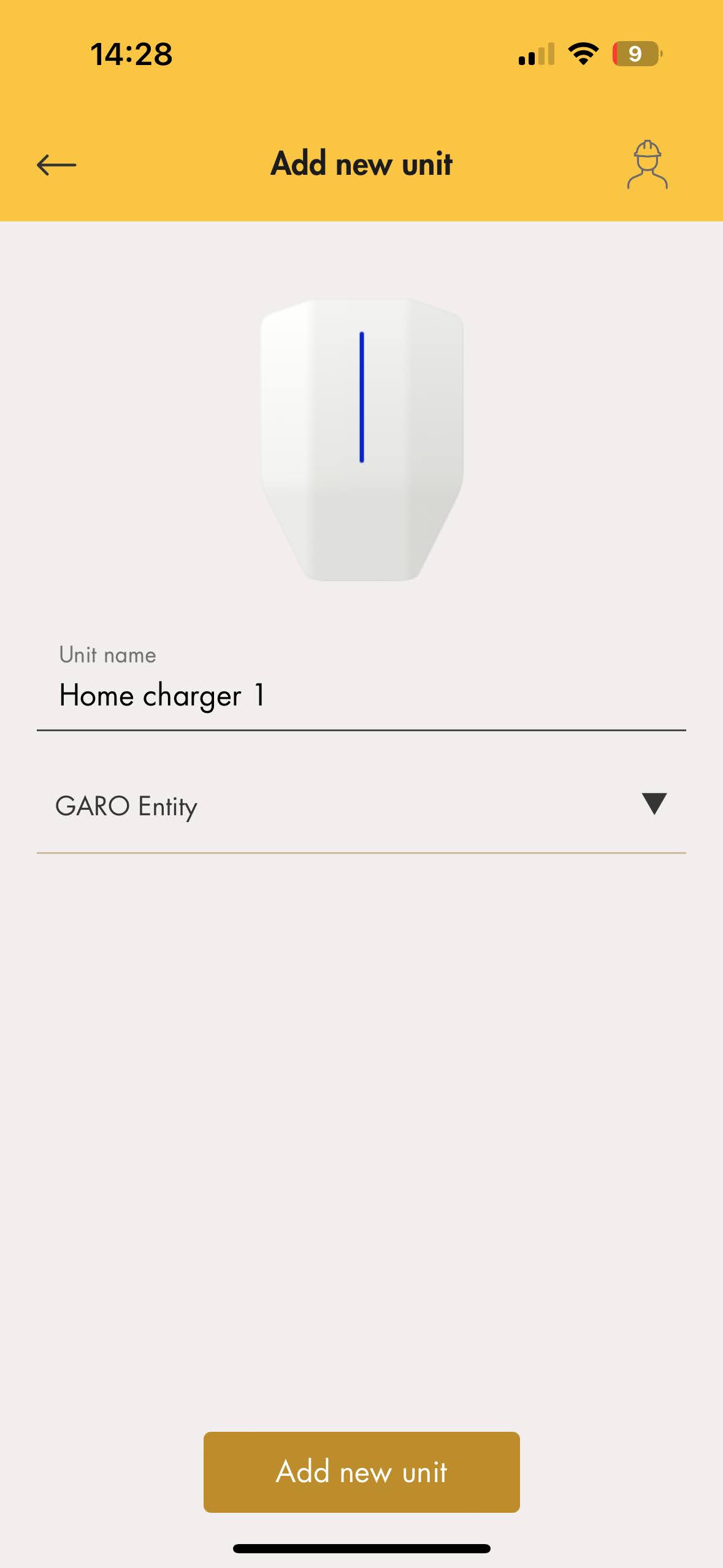

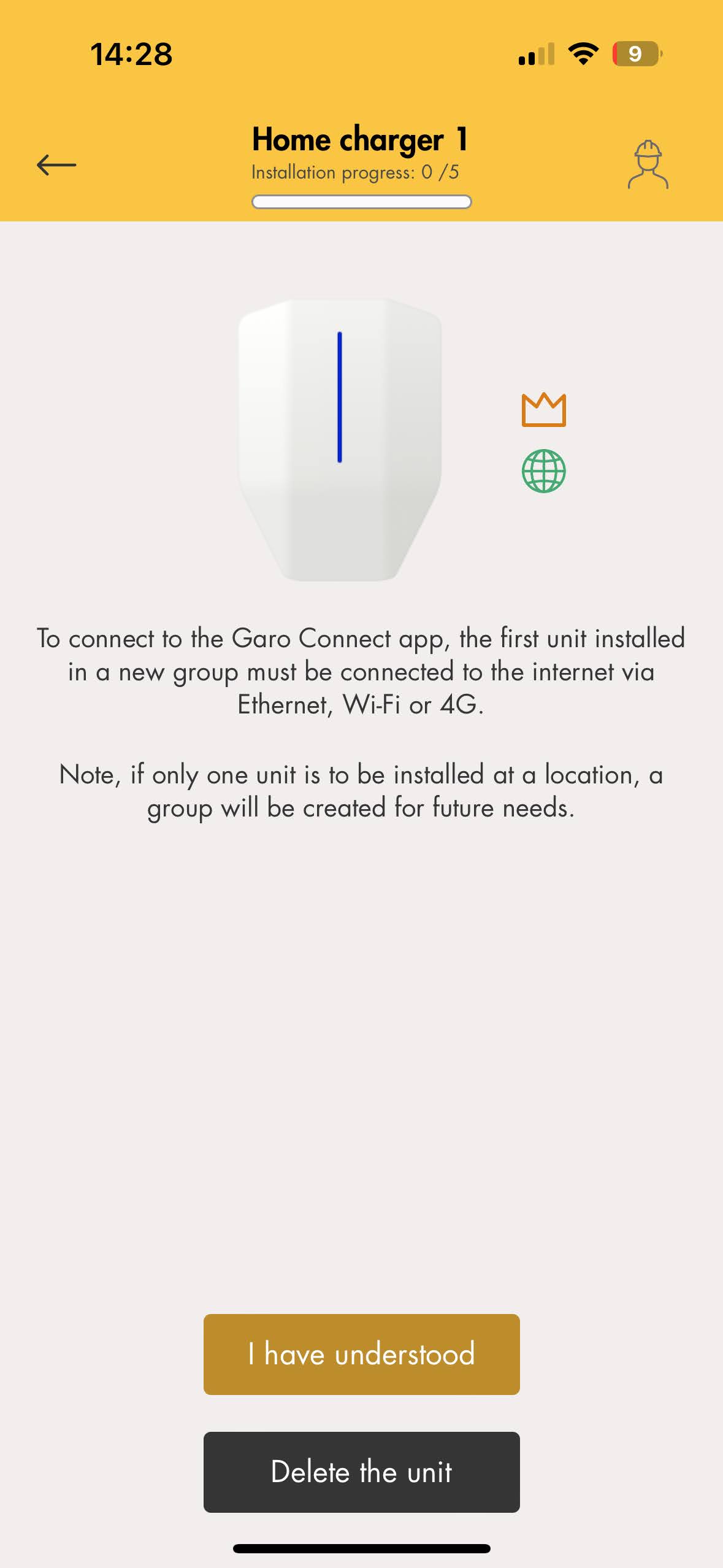

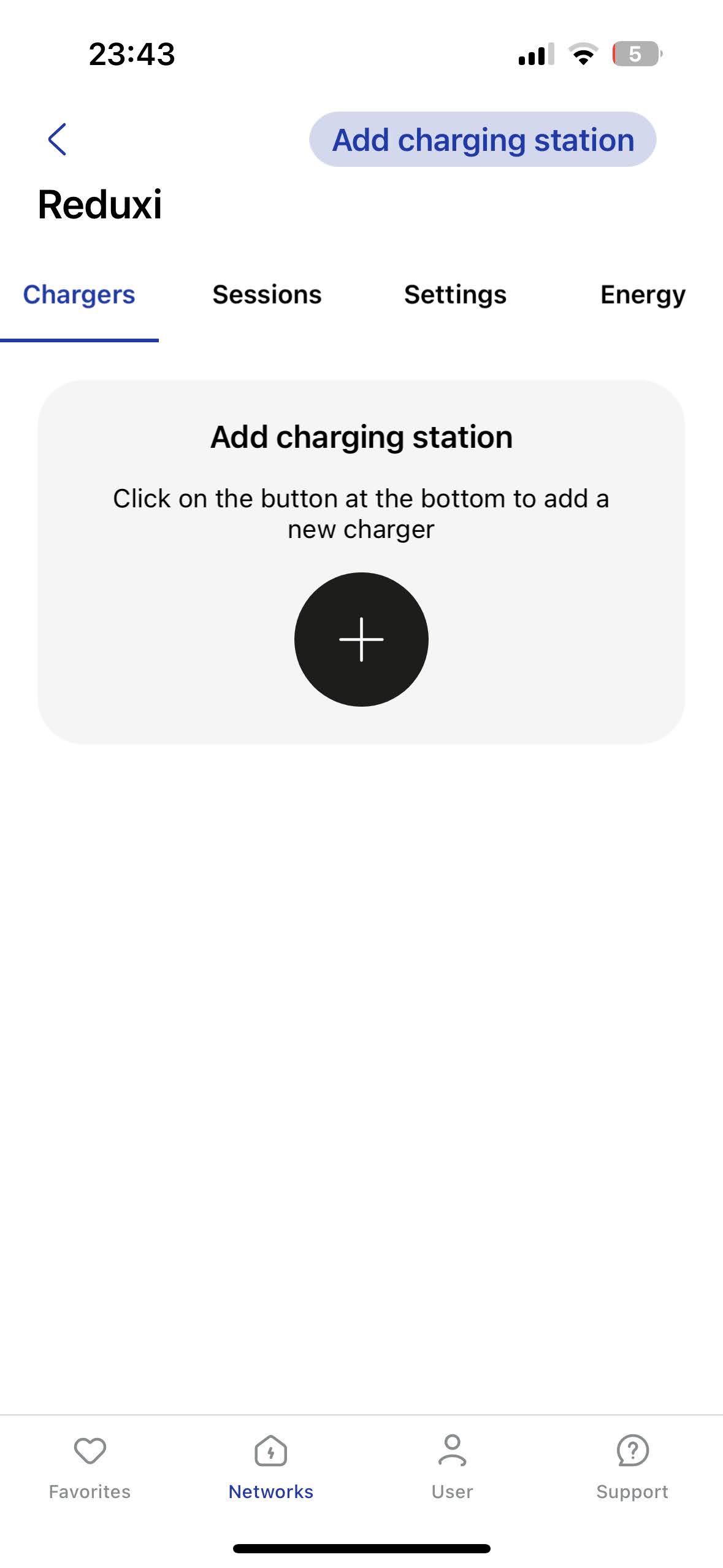

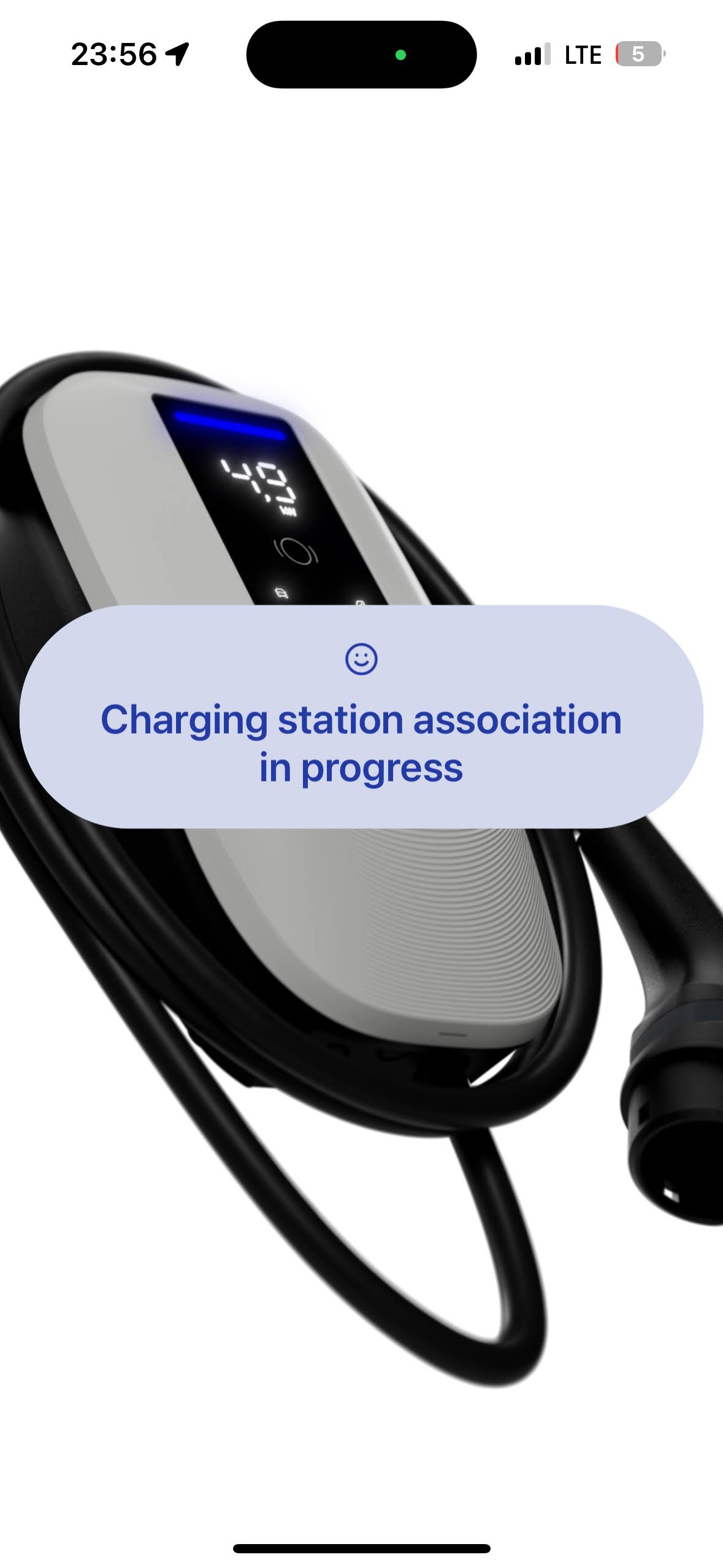

- Lisää latausasema

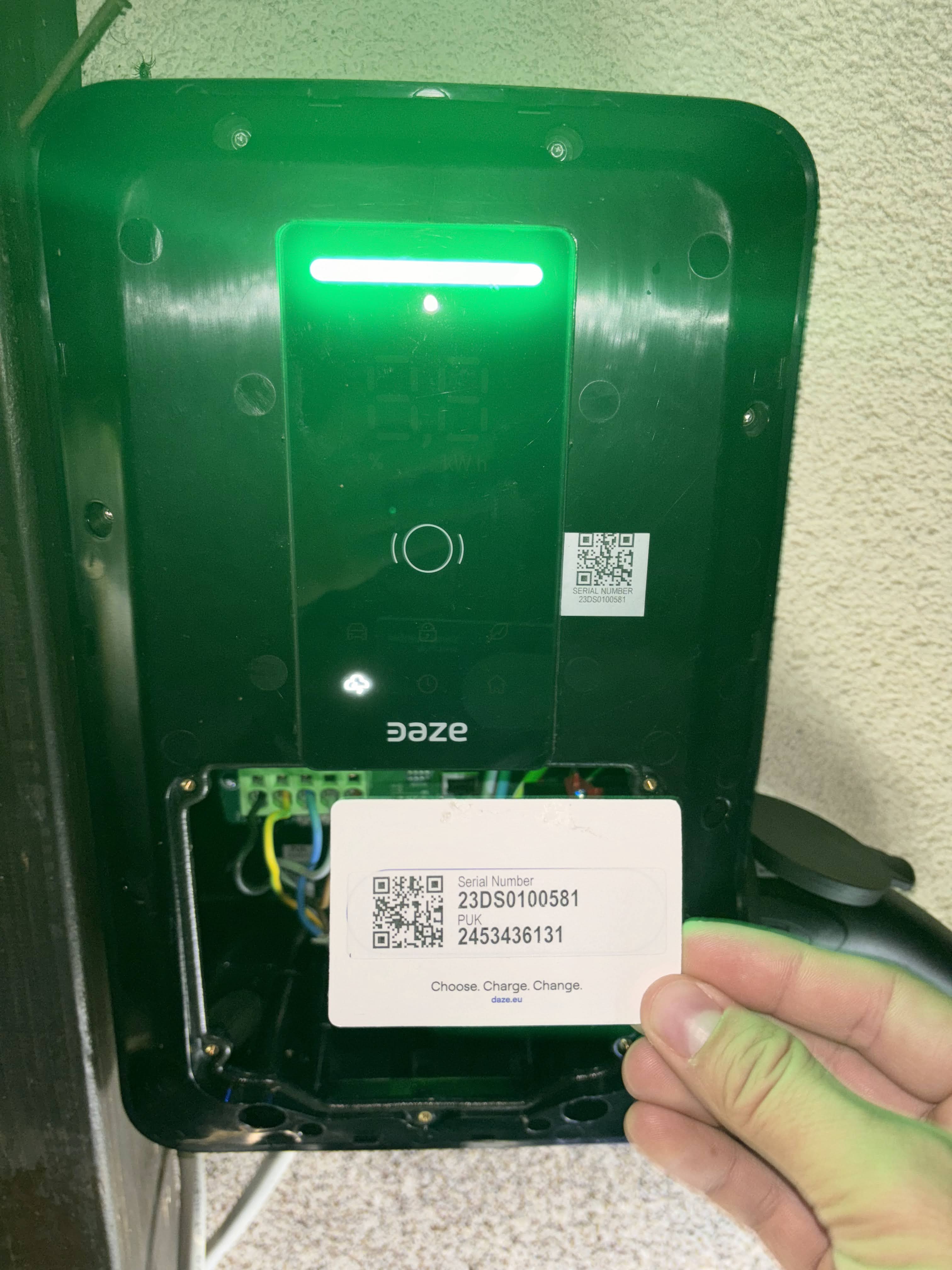

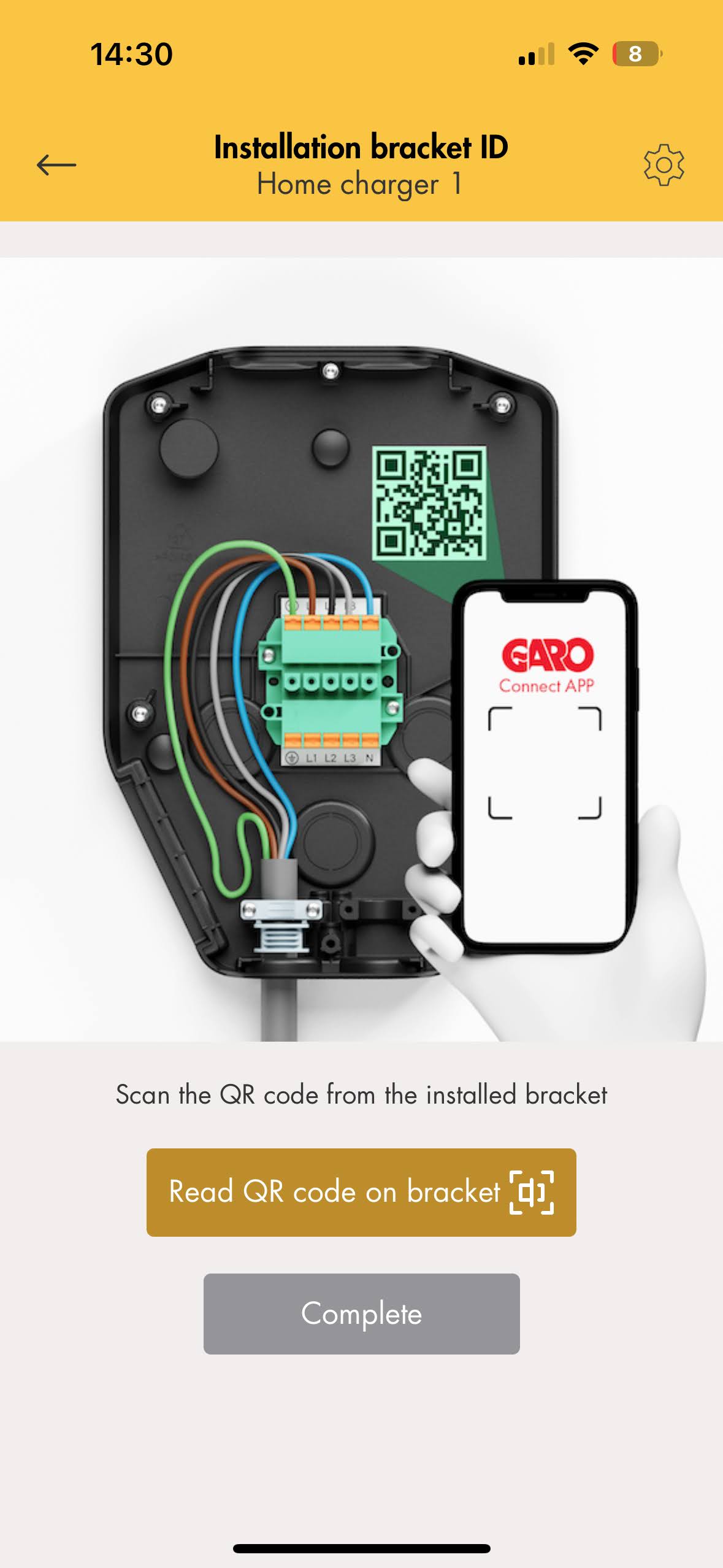

- Skannaa kortissa oleva QR-koodi

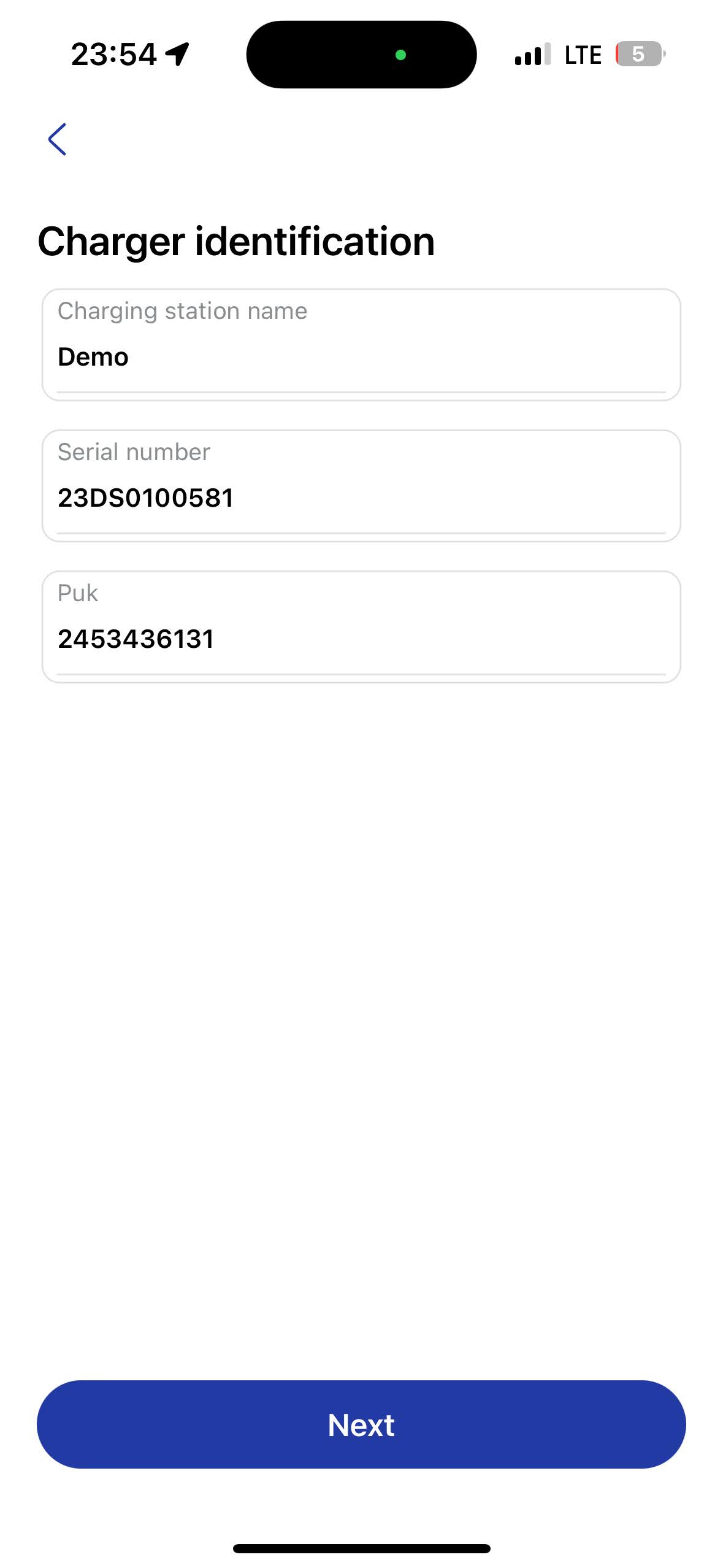

- Laturin tunniste (kortilta QR-koodilla)

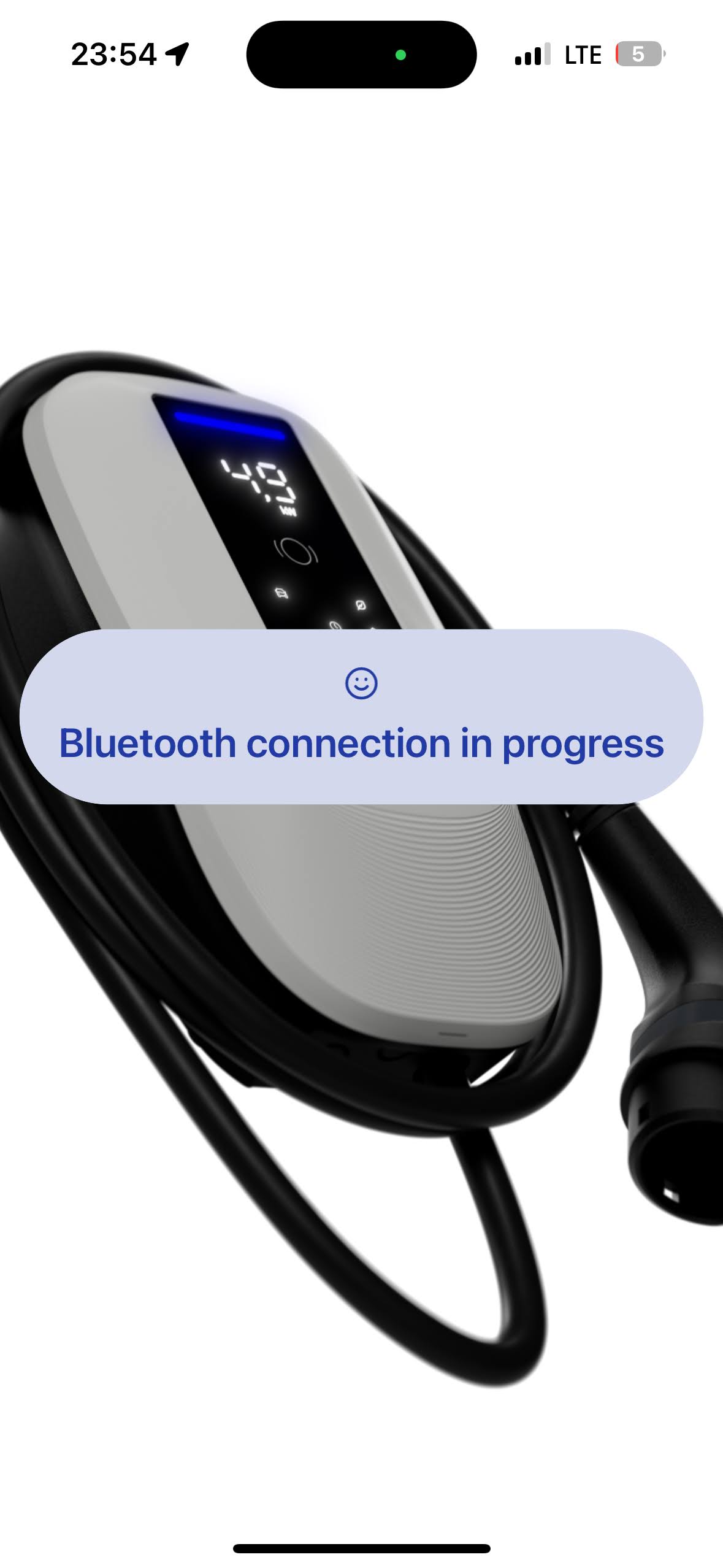

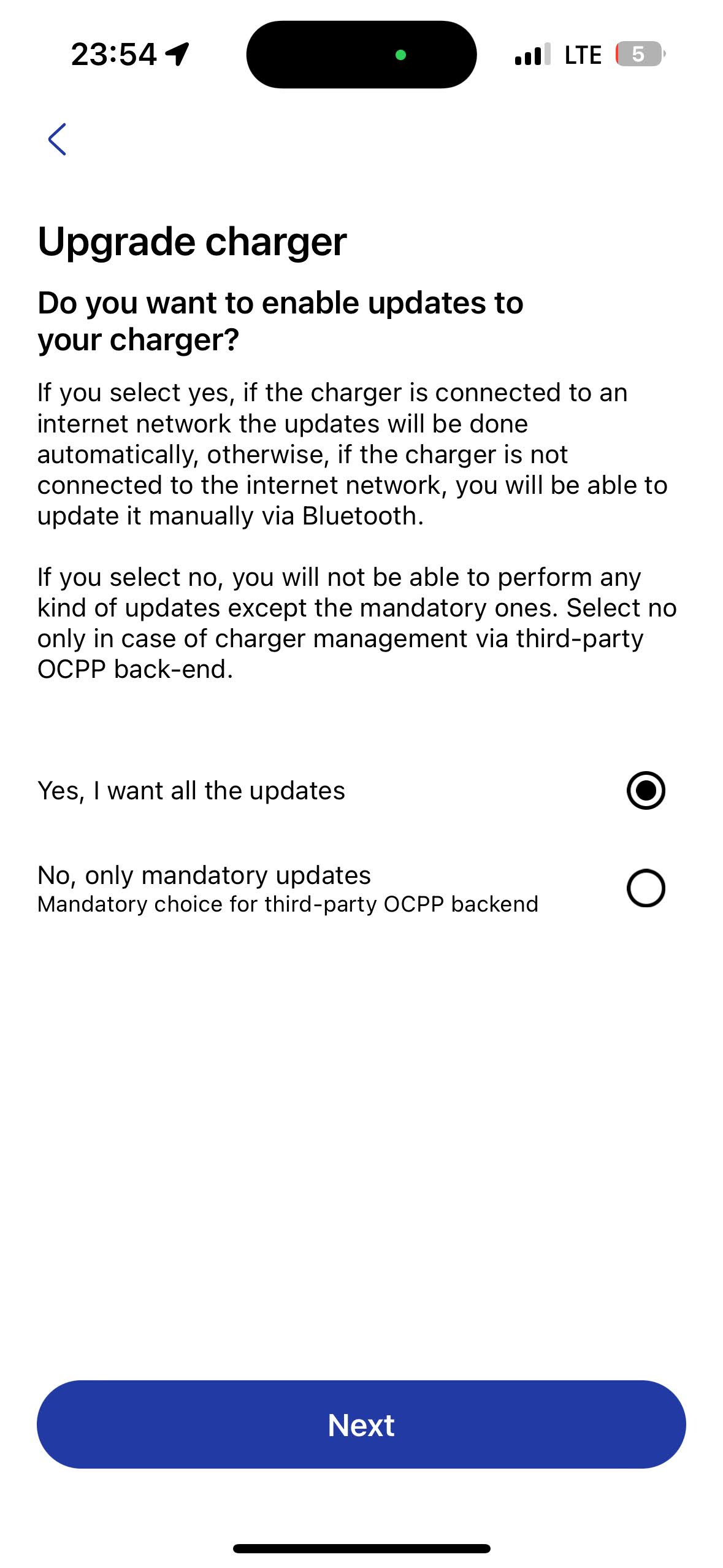

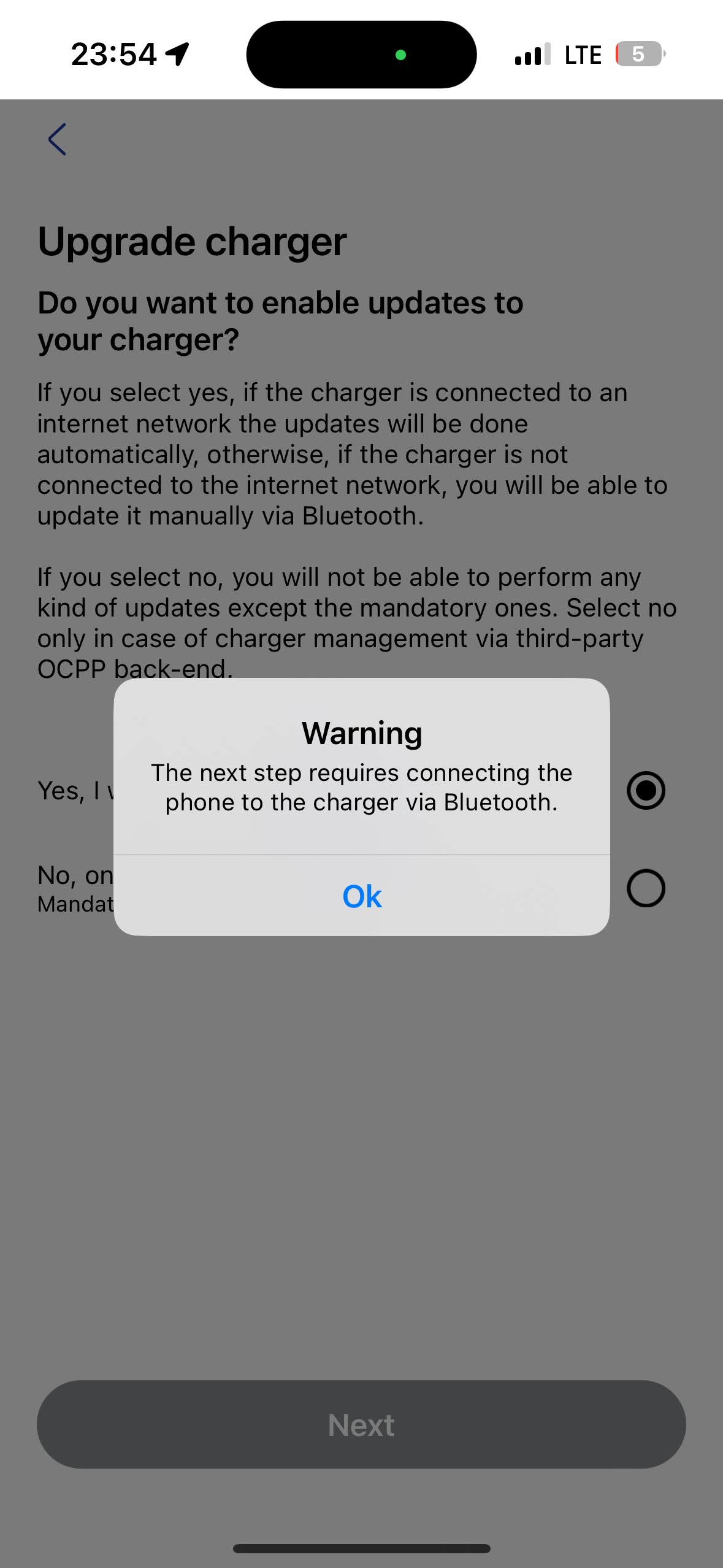

- Päivitä laturi

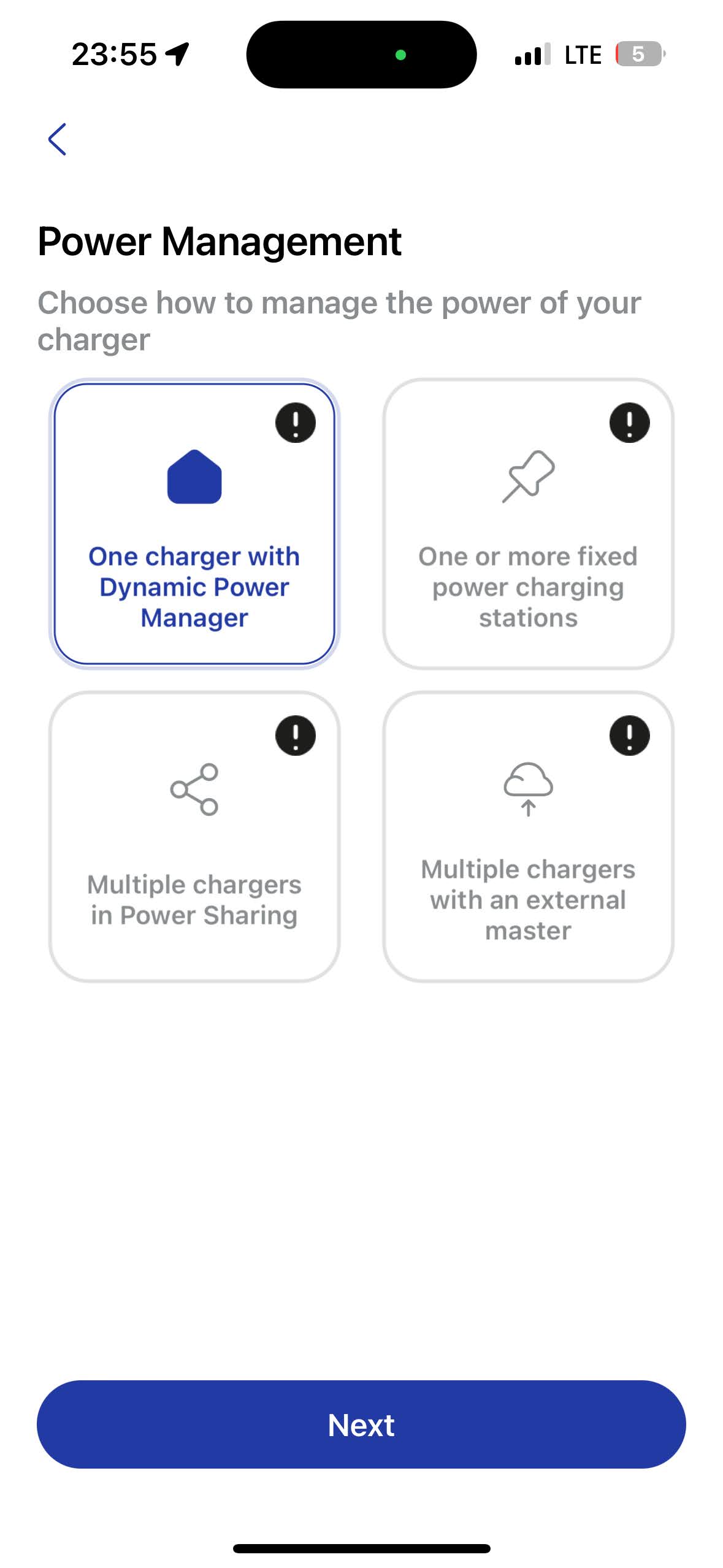

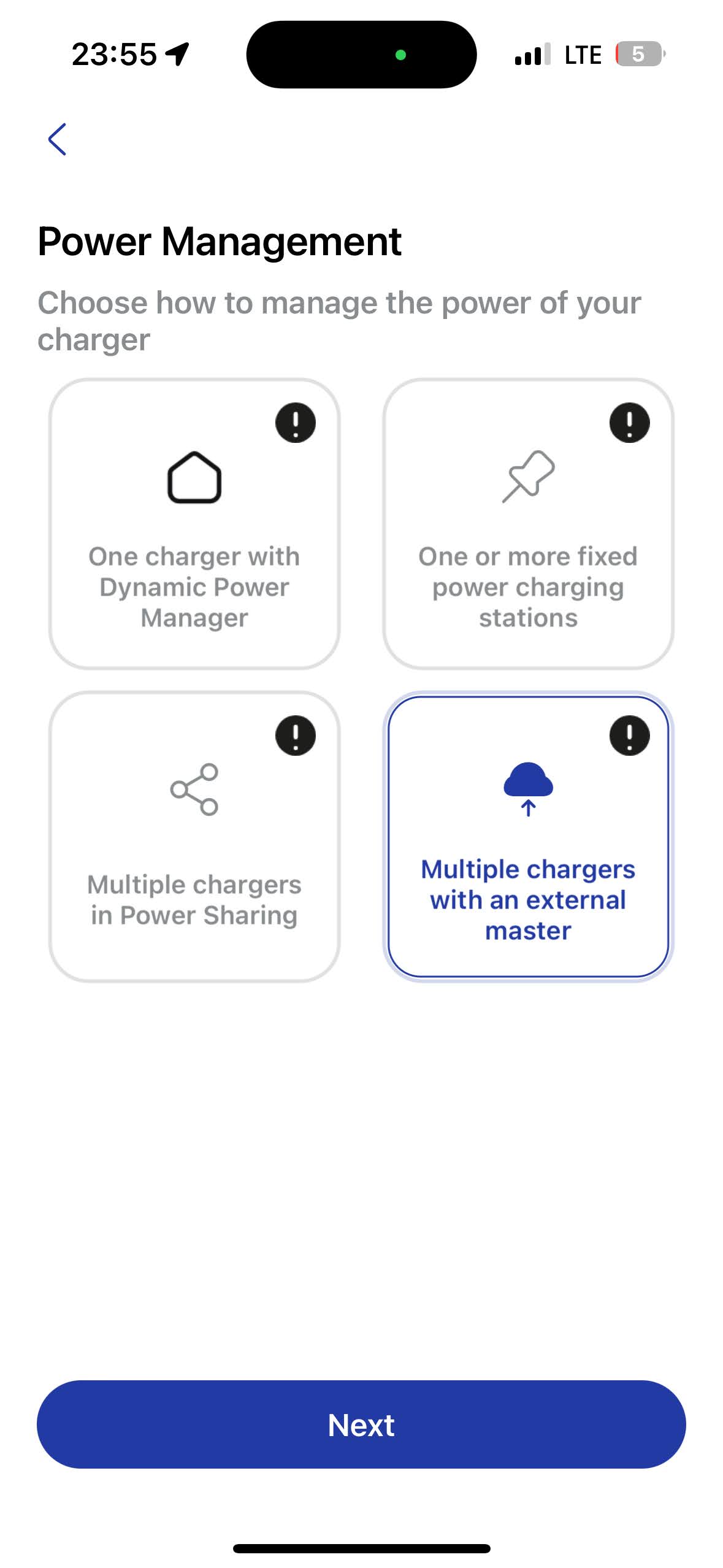

- Virranhallinta (valitse vaihtoehto)

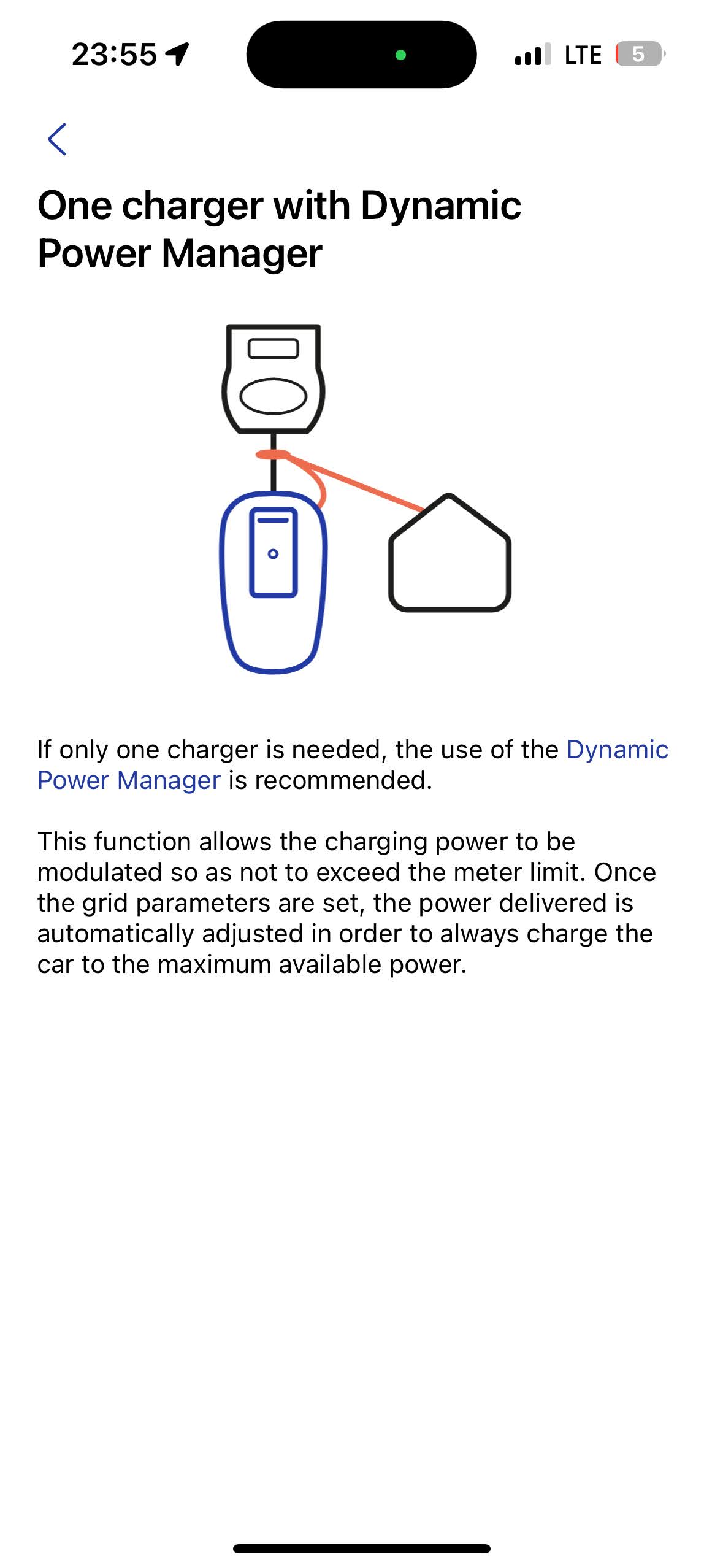

- Info-kyltti (edellinen kohdasta) lisätietoja varten

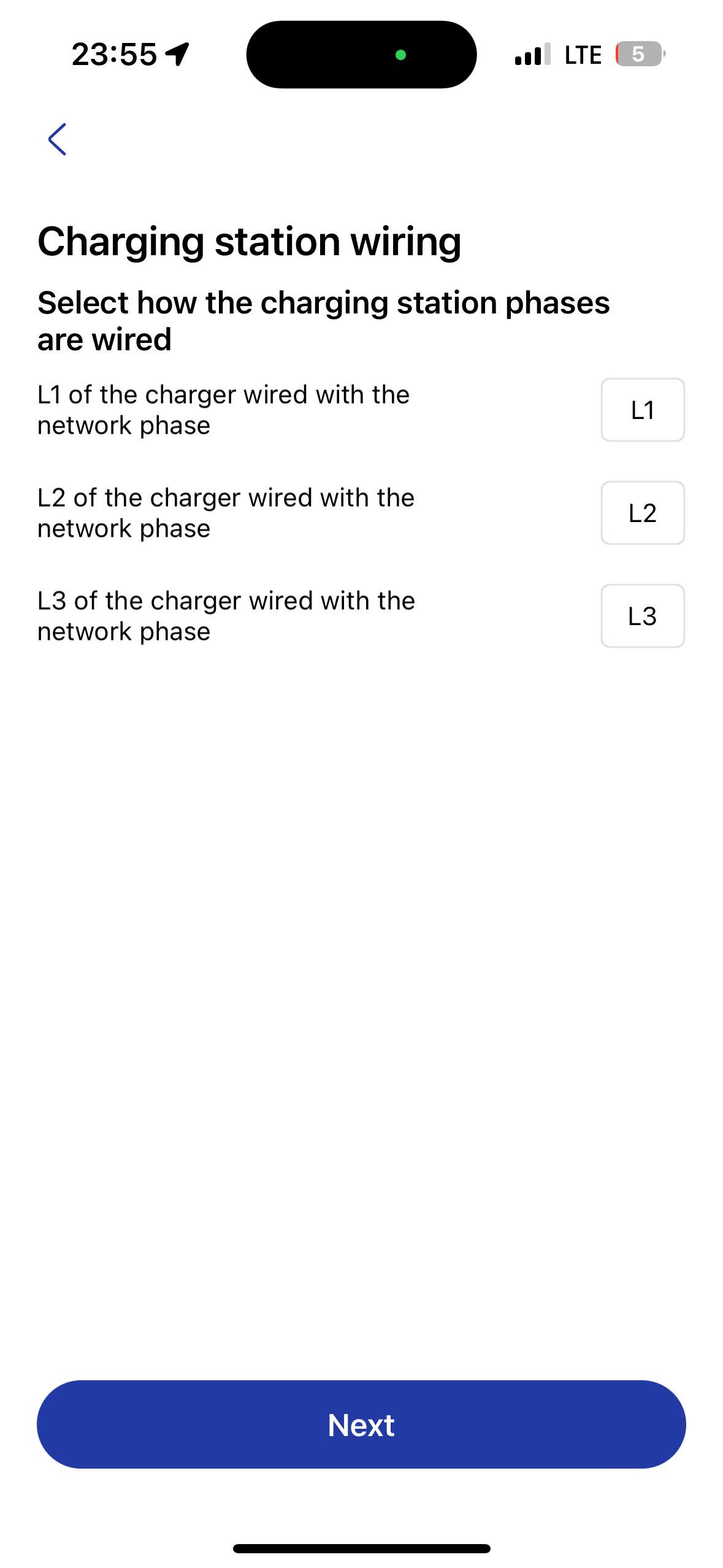

- Latausaseman johdotus

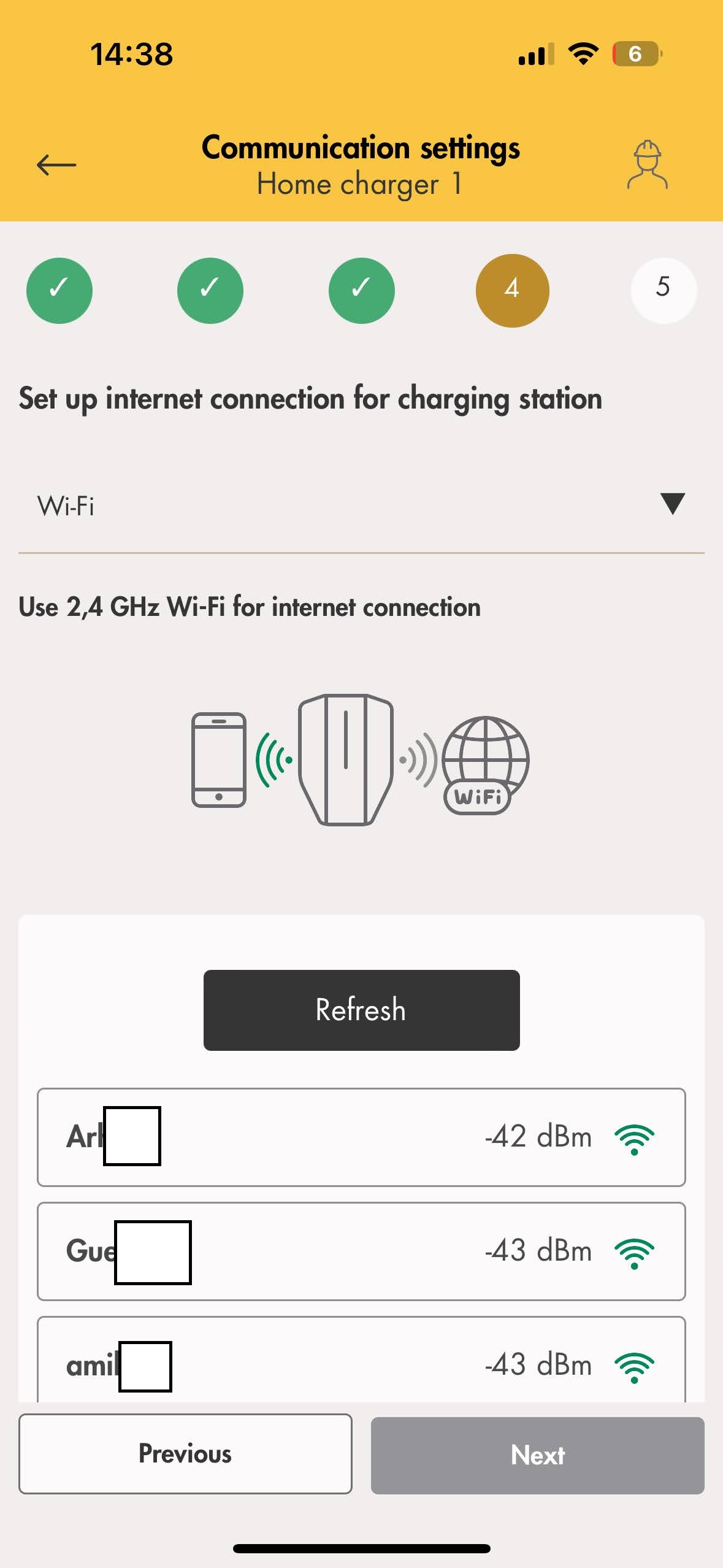

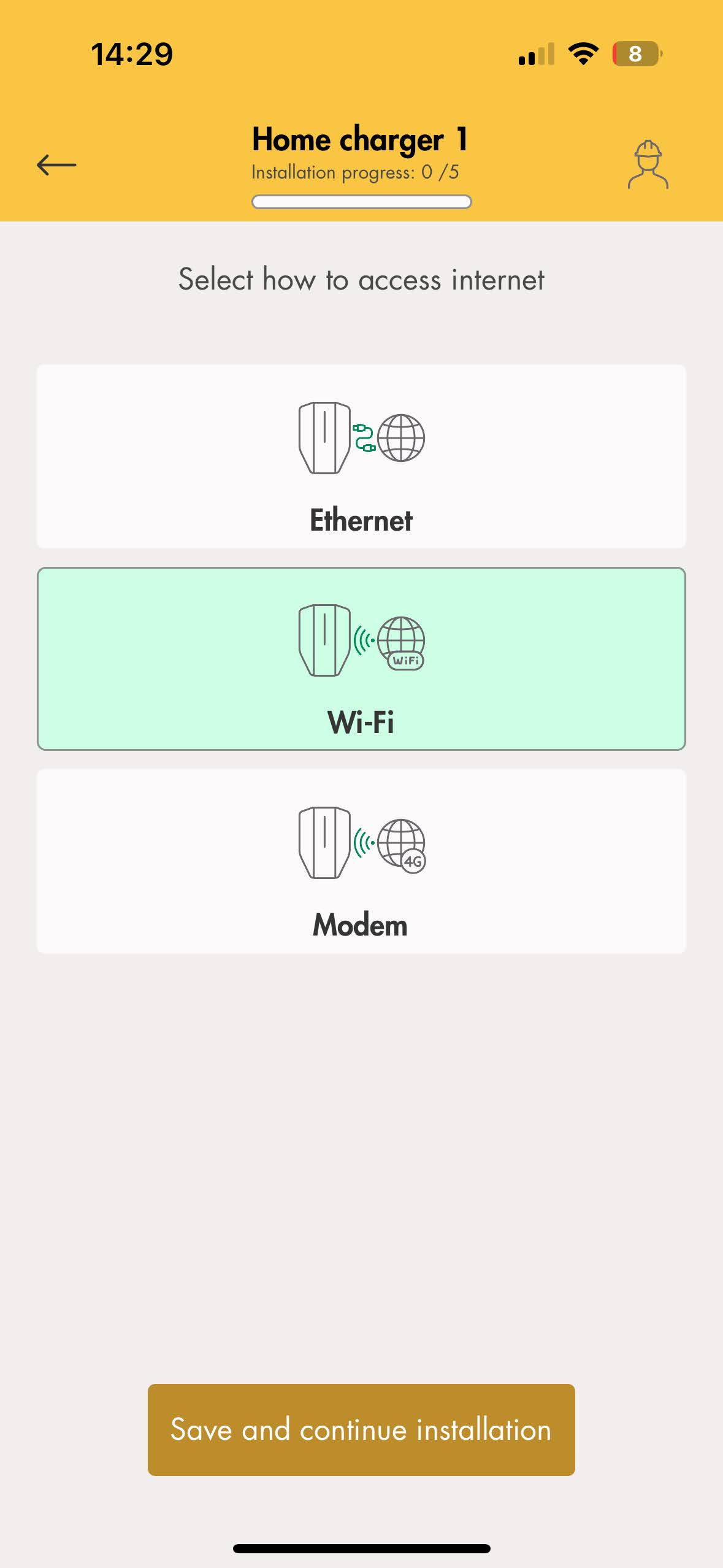

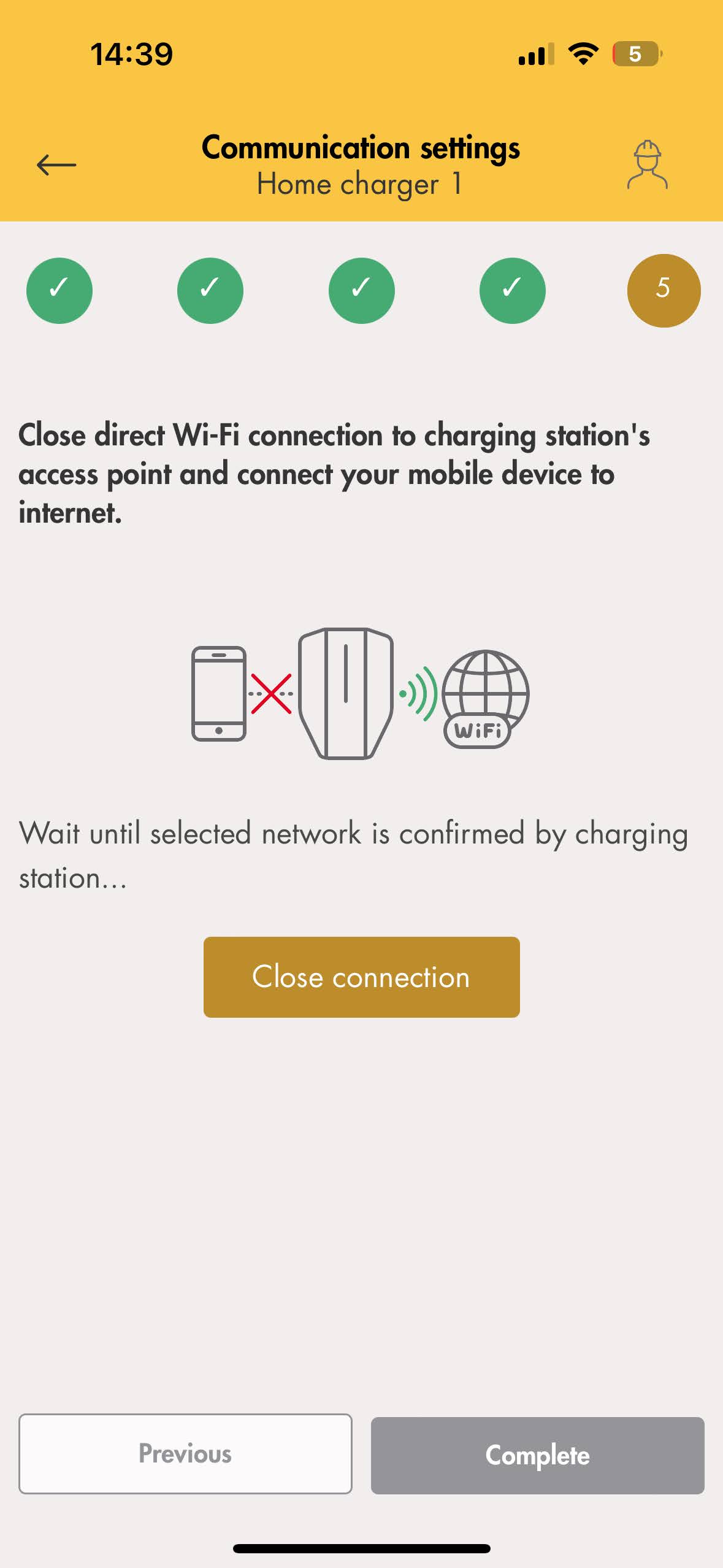

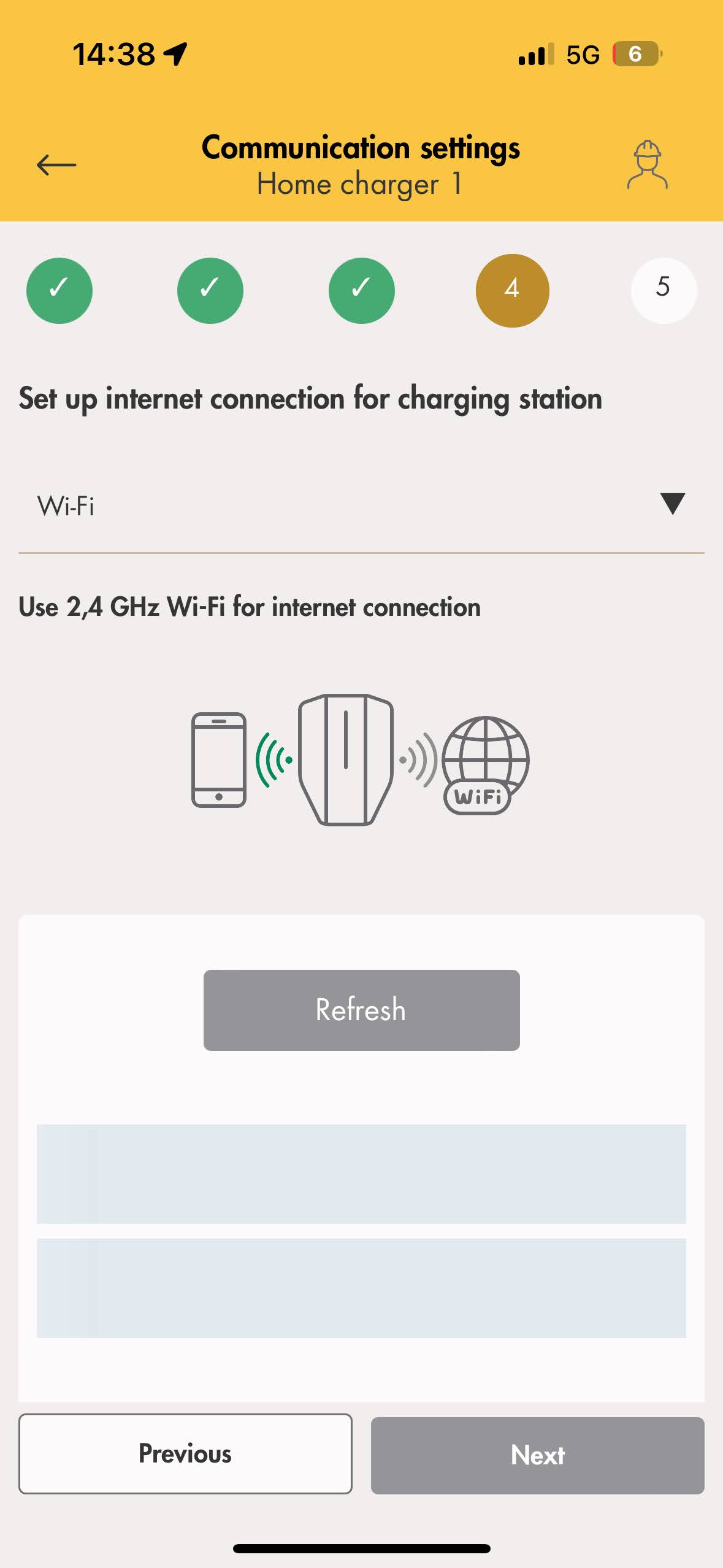

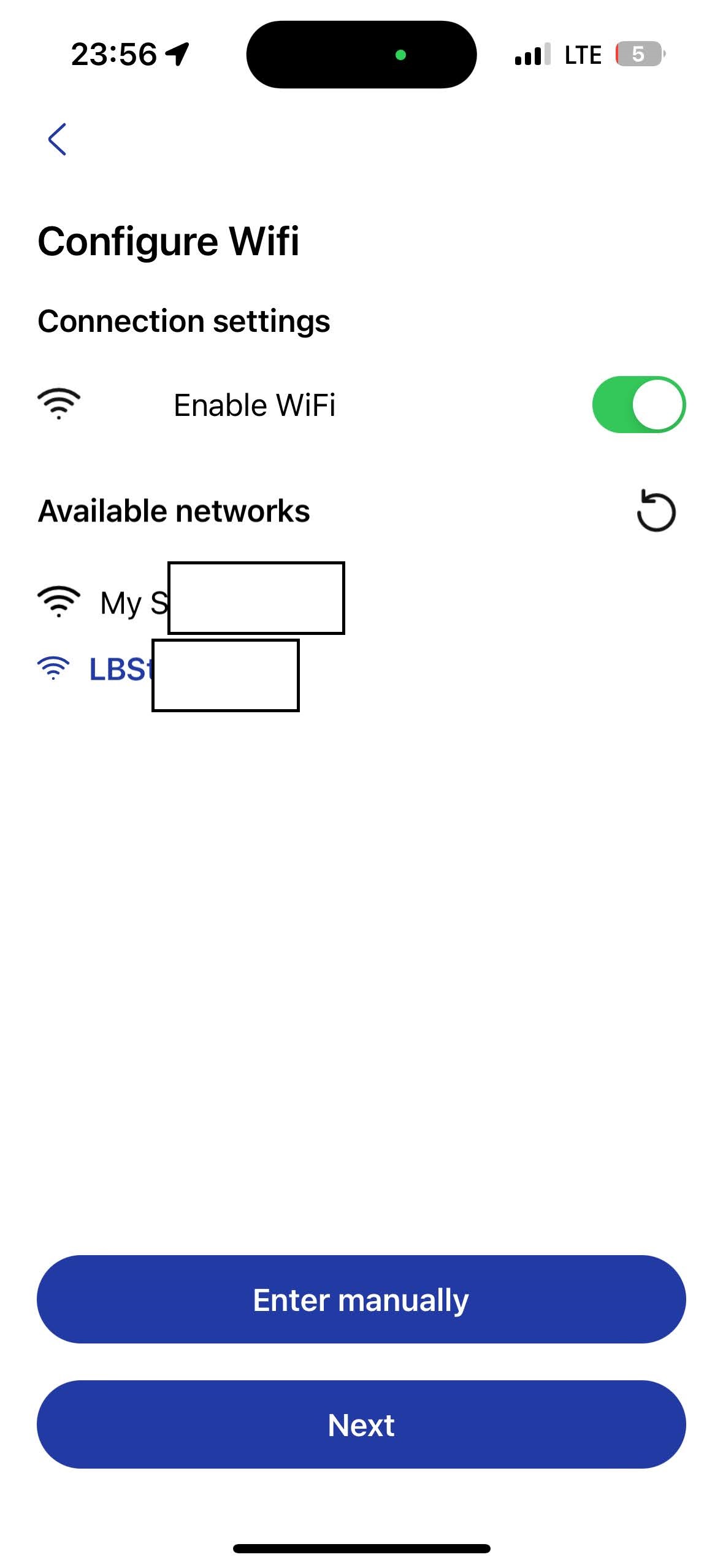

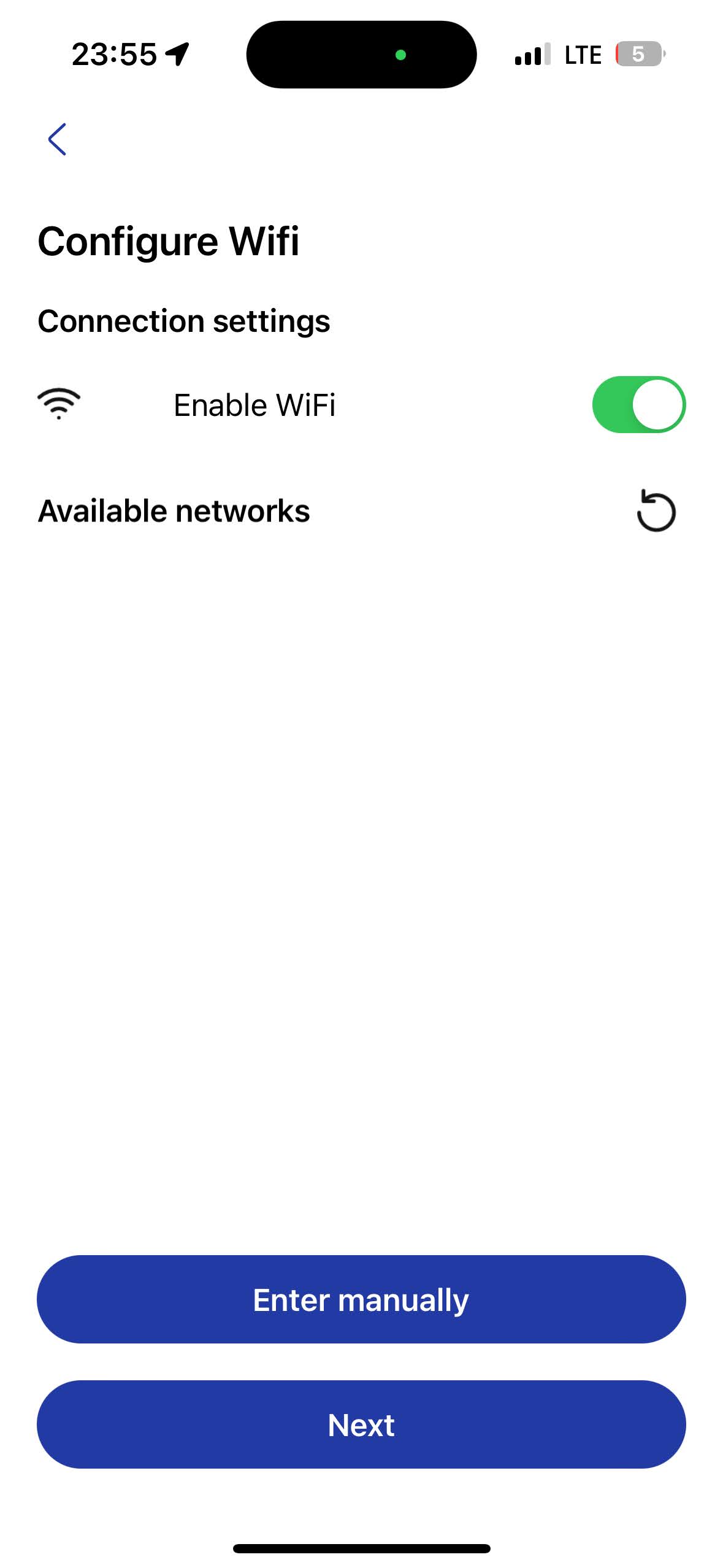

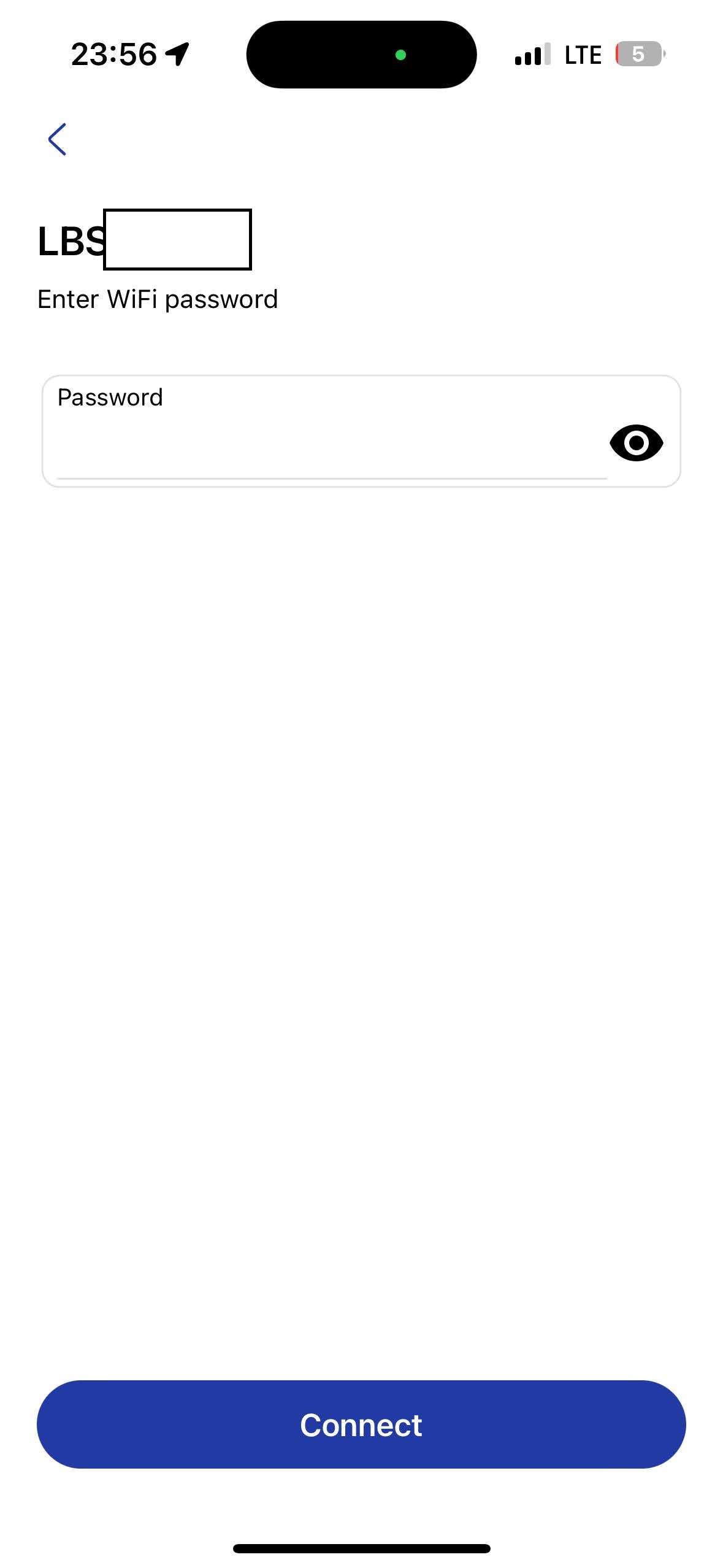

- Määritä Wifi (valitse Wifi ja kirjaudu Wifi-verkkoon ja muodosta yhteys)

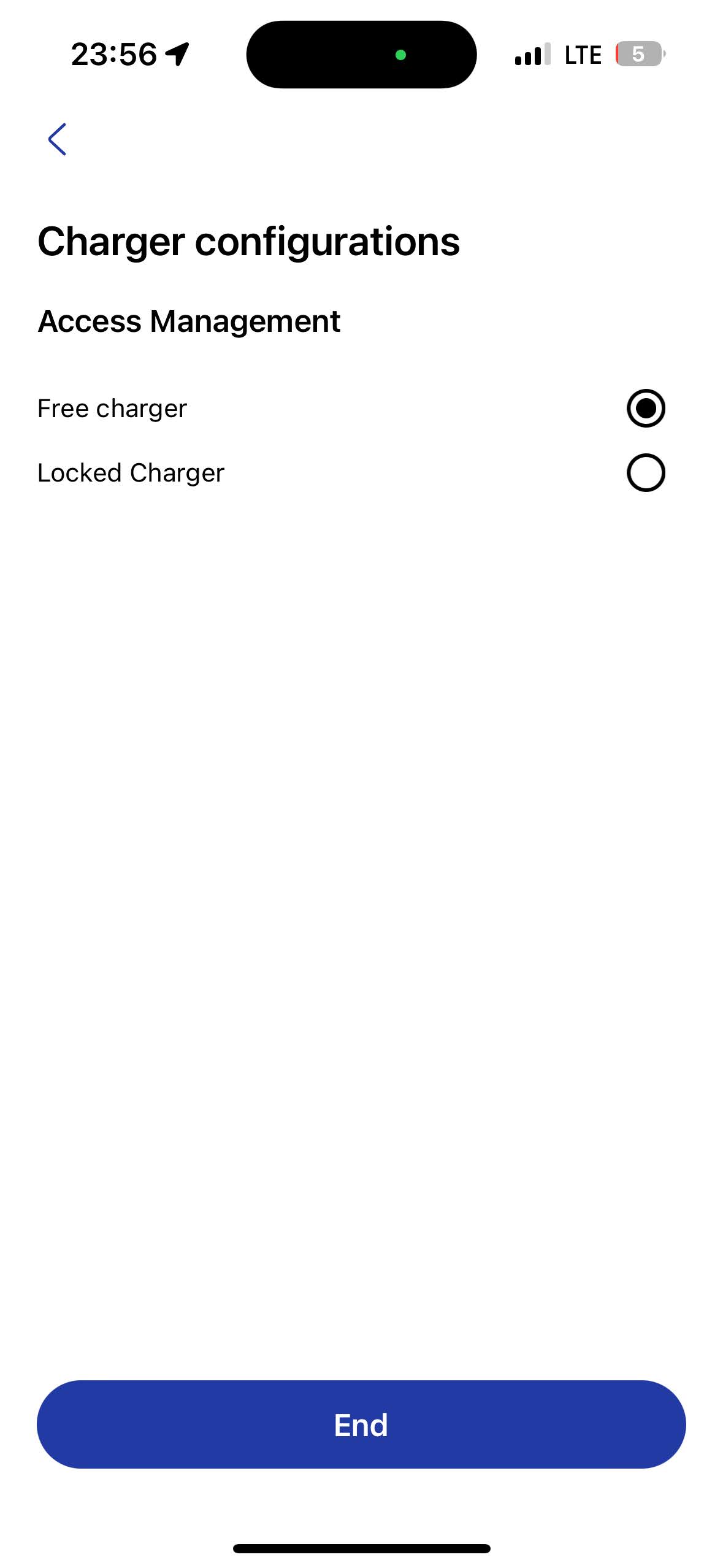

- Laturin kokoonpanot (loppuvaihe)

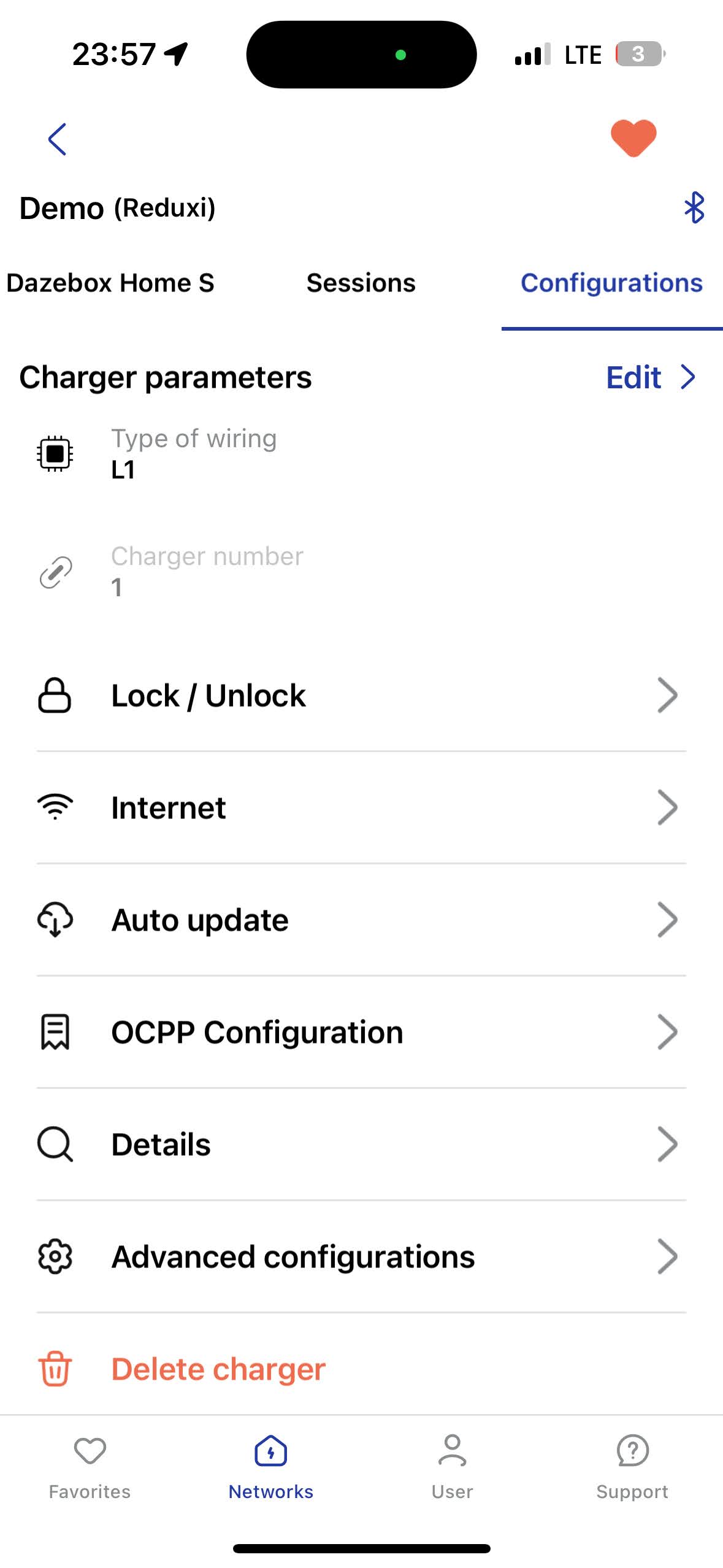

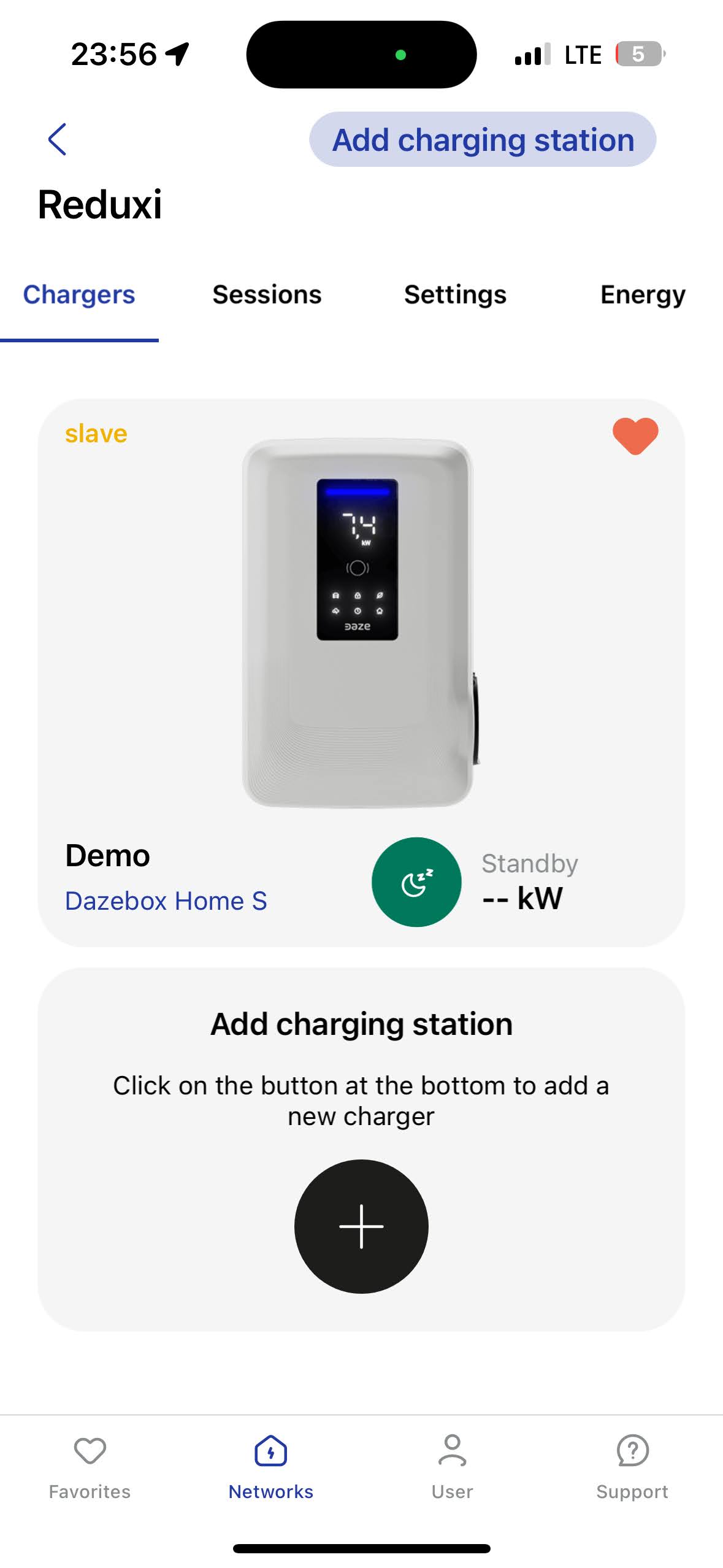

- Laturivalikko (äskettäin lisätty laite)

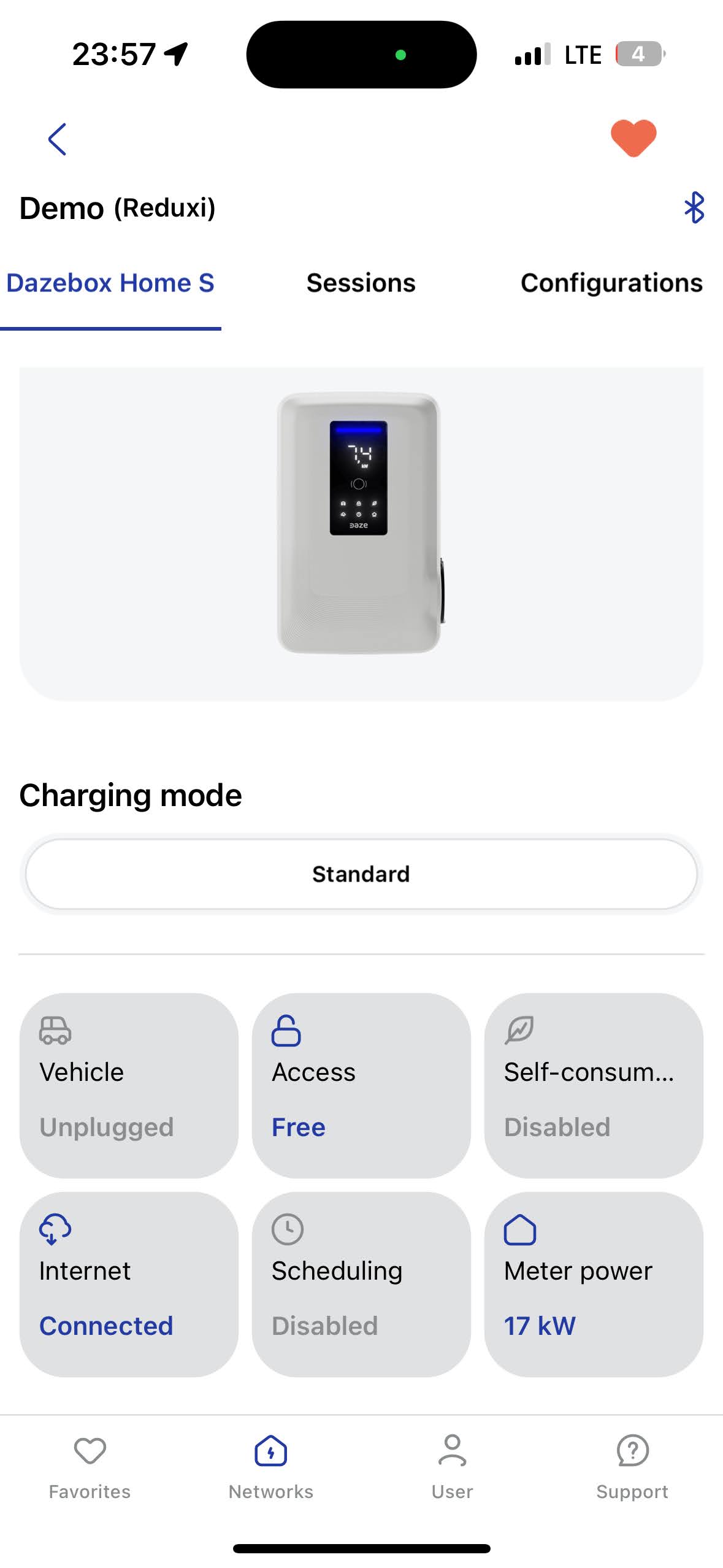

- Laturin parametrit (lisäasetukset)
2.2 Hanki Daze-laturin IP-osoite
DAZE-sovellus ei anna suoria tietoja IP-osoitteesta, joten se on hankittava paikalliselta reitittimeltä.
Yksi vaihtoehto saada IP-osoite reitittimelle ja DAZE-laturille on Advanced IP skannerilla..
Kun DAZE-laturin IP-osoite on saatu, on tarpeen määrittää staattinen IP reitittimen puolelle tulevien erojen välttämiseksi.
3. Modbus TCP/IP tiedonsiirto DAZE-laturin ja Reduxi-ohjaimen välillä
3.1 Lisää laite (DAZE-laturi)
Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.

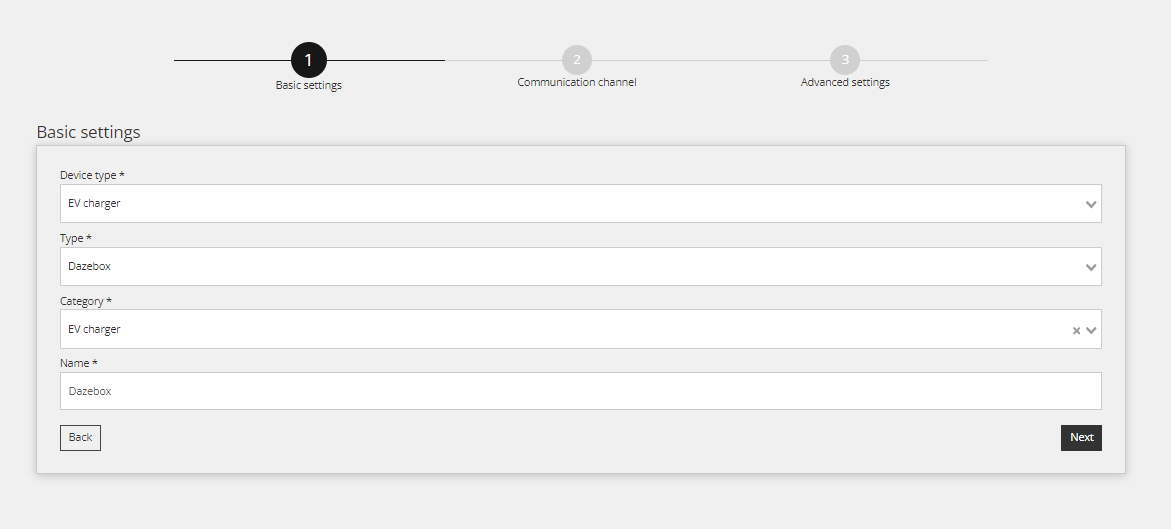

3.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa perusasetukset:
- Valitse Laitetyyppi: EV-laturi,
- Valitse tyyppi: Dazebox,
- ja määritä nimi.

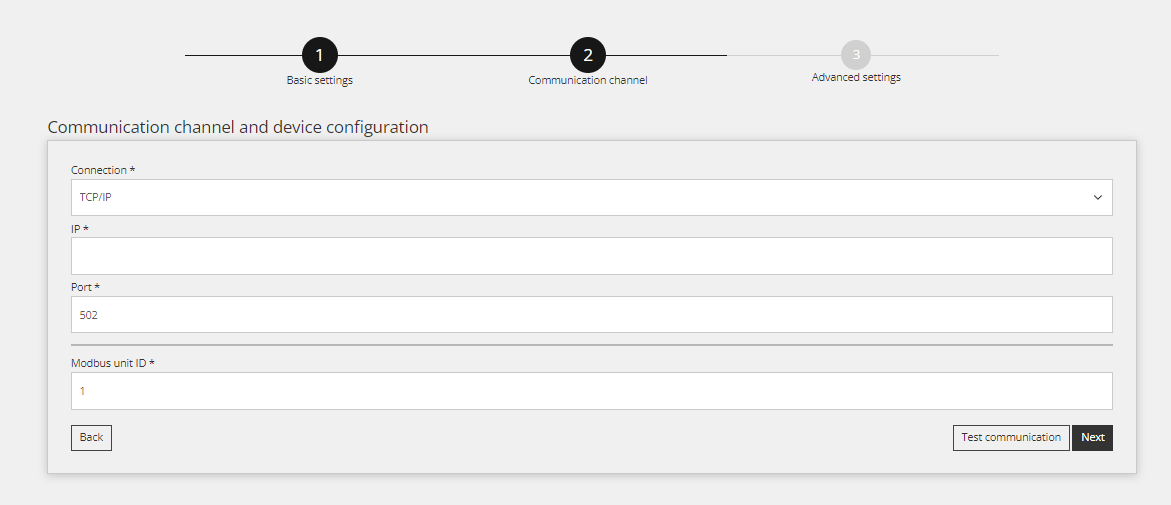

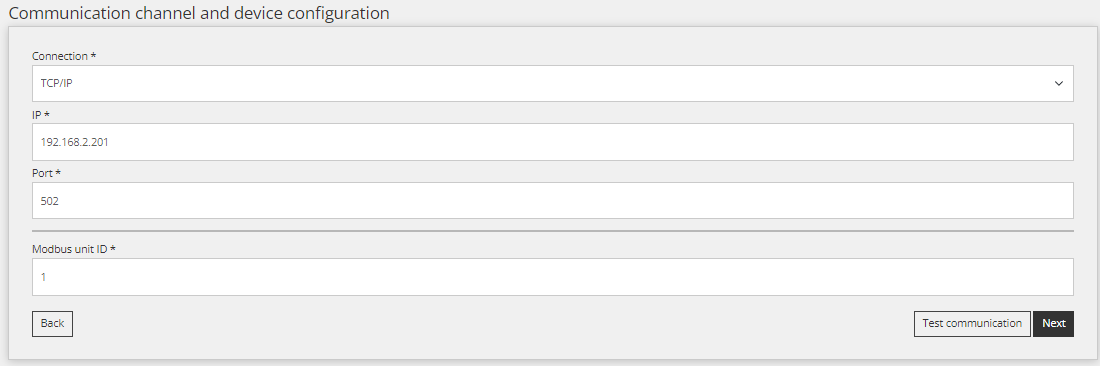

3.3 Laitteen konfigurointi Modbus TCP/IP:lle
Toista vaihetta käytetään tiedonsiirtokanavalle, jotta Modbus TCP/IP -viestintä toimii oikein. Täytä ensin saatu IP pisteestä 2.2 ja määritä Modbus ID, joka on oletuksena 1.
3.4 Testaa viestintää
Modbusin TCP/IP-tiedonsiirron varmistamiseksi voidaan suorittaa tiedonsiirtotesti 'Test communication button' -painikkeella, joka sijaitsee oikeassa alareunassa kaikkien Tiedonsiirtokanava-kenttien jälkeen.
Kommunikaatiovastauksia on kolme eri tapausta.

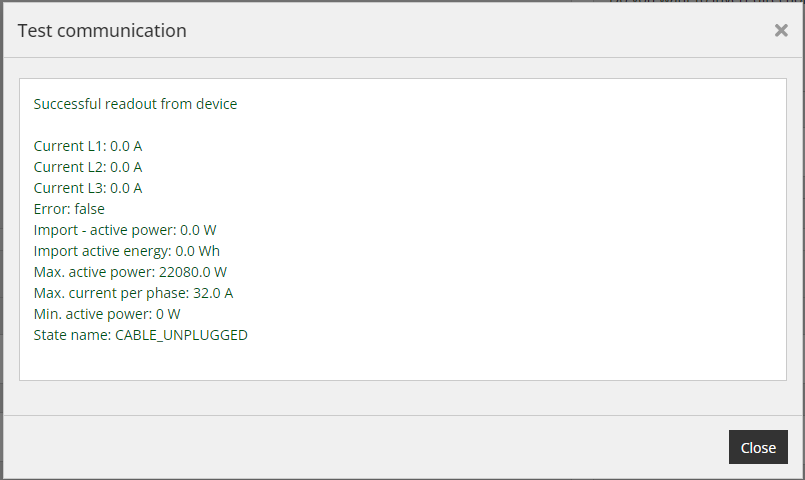

Tapaus 1: Viestintä toimii oikein lukemalla:

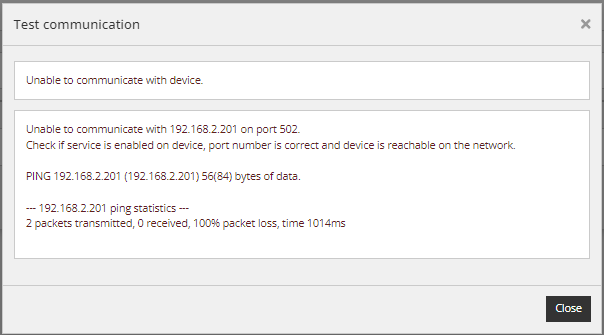

Tapaus 2: Ei voida kommunikoida laitteen kanssa IP = 192.168.2.201, laitteen IP on eri:

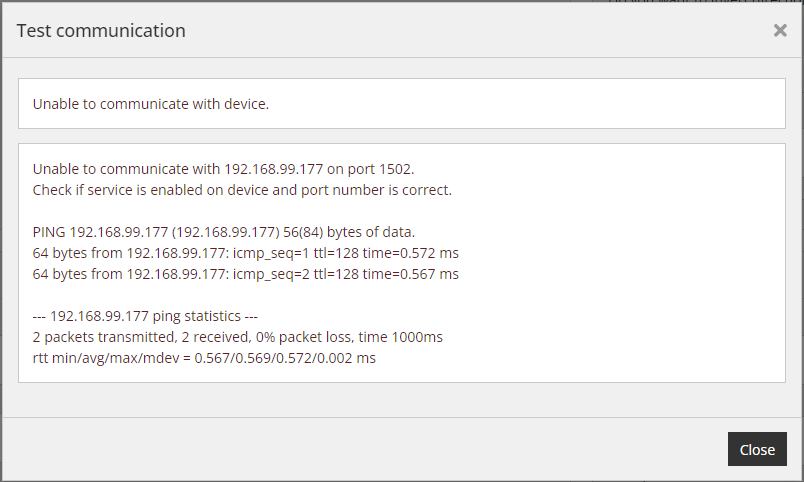

Tapaus 3: Valittu portti ei ole oikea, tarkista Modbus TCP/IP -portti:
3.5 Oletusparametrit
Täytä lisäasetukset ja valitse alla olevassa kuvassa näkyvät parametrit. Asetukset voivat vaihdella sijaintitarpeiden mukaan. Kun olet valmis, napsauta näytölläsi Valmis-painiketta.
3.6 Laitteen lukemat
Tämän kohdan tarkoitus on näyttää, kuinka laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite/Viimeinen mittaus'.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.
