Monitasoinen DLM-suoritus
Reduxi-strategiat mahdollistavat DLM-suorituksen asennuksen kaikilla tasoilla, mikä varmistaa suojauksen ja joustavuuden ja alentaa kustannuksia merkittävästi.
1 Johdanto
Monitasoisen dynaamisen kuormanhallinnan (DLM) tarpeen kasvaessa Reduxi-järjestelmä mahdollistaa strategioiden osana rajoituksen asettamisen asennuksen jokaiselle tasolle, eli kunkin syötön sähkölaitteiden suojaamisen vaurioilta.
2 Monitasoinen DLM-suojaus
Monitasoisen suojauksen toteuttaminen riippuu täysin kohteen asennuksesta. Jokaiselle uudelle syötön/syöttöjen tasolle on määritettävä räätälöity strategia, jotta kaikki oikean ohjauksen turvallisuusehdot täyttyvät.
2.1 Esimerkki monitasoisesta DLM:stä Reduxi-järjestelmässä
Esitetään kaksi esimerkkiä, jotka ovat käytännössä yleisimmät.
2.1.1 Pääverkon älymittarin tapaus

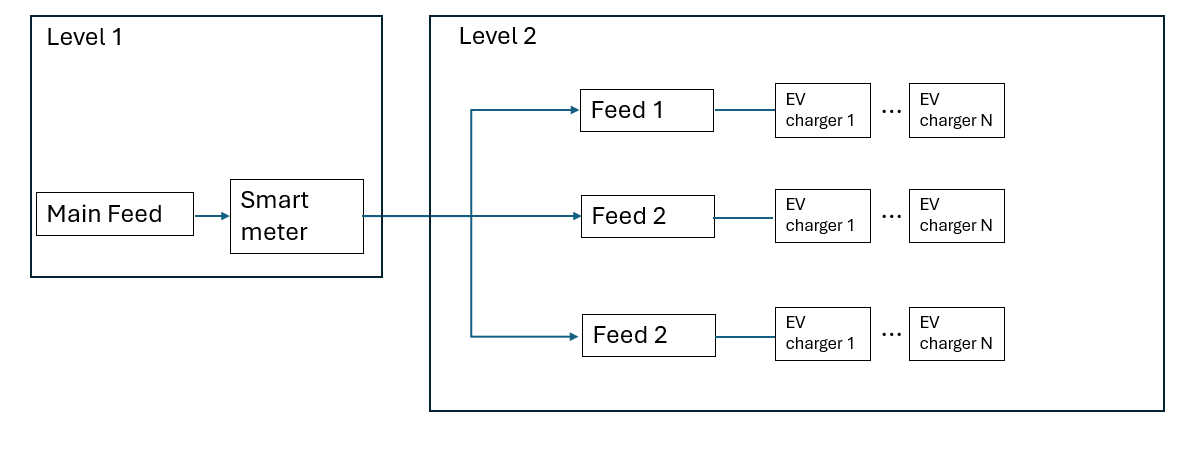

Esimerkissä kaksitasoisen asennuksen kaavio on seuraavassa:
Kuvan tekstikuvaus
Kaavio valkoisella pohjalla, kaksi suurta ääriviivallista laatikkoa. Vasemmassa laatikossa, jonka otsikko on Level 1, on laatikko Main Feed ja nuoli laatikkoon Smart meter. Oikeassa laatikossa, jonka otsikko on Level 2, on kolme riviä. Smart meterista lähtevä viiva kulkee oikealle pystyviivaan, joka haarautuu nuolilla kolmeen laatikkoon: Feed 1, Feed 2, Feed 2 (kolmas laatikko on painettu tekstillä Feed 2). Jokainen syöttölaatikko on yhdistetty viivalla laatikkoon EV charger 1, sitten kolme pistettä ja laatikko EV charger N.
Tässä esimerkissä älymittarin mittaukset otetaan pääsyötöstä, jolloin yksi älymittari havaitsee ja mittaa koko rakennuksen kulutuksen. Toisen tason toissijaisille syötöille mittaukset saadaan (lasketaan) suoraan yksittäisiltä sähköautolatureilta, ja kunkin laturin tehojen summa toimii kyseisen syötön "virtuaalisena" älymittarina. Huomio (tärkeää!): tämä tapa on pätevä vain, jos syöttöön on liitetty yksinomaan sähköautolatureita. Muuten mittaukset ovat epätarkkoja.
Strategioiden asettaminen tässä esimerkissä:
- Ensin on asetettava yleinen strategia, johon kuuluvat älymittari ja kaikki laturit:
Määritä Reduxi Configuratorissa artikkelin Reduxi-ohjaimen strategiat mukaisesti ohjatut laitteet (sähköautolaturit) ja mittauslaite (älymittari):

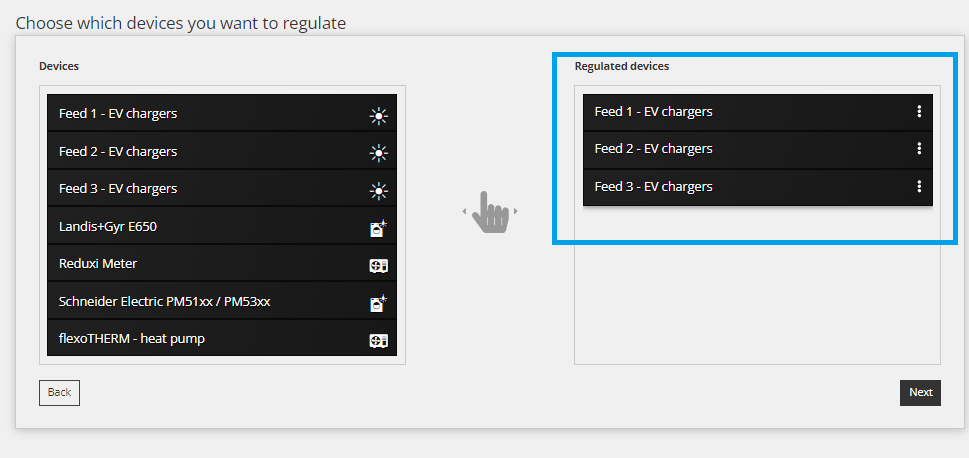

Ohjattu laite (kaikki sähköautolaturit):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin velhon vaiheesta (vaalea teema). Otsikko: Choose which devices you want to regulate. Vasen luettelo, otsikko Devices, rivit: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (aurinkokuvakkeet), Landis+Gyr E650 (mittarikuvake ja plus), Reduxi Meter (laitekuvake), Schneider Electric PM51xx / PM53xx (mittarikuvake ja plus), flexoTHERM - heat pump (laitekuvake). Keskellä harmaa kättä esittävä kuvake, jossa nuolet vasemmalle ja oikealle. Oikea luettelo, otsikko Regulated devices, merkitty sinisellä suorakulmiokehyksellä, sisältää kolme riviä, joissa kussakin kolmen pisteen valikkokuvake: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Painikkeet: Back vasemmalla alhaalla, Next oikealla alhaalla.

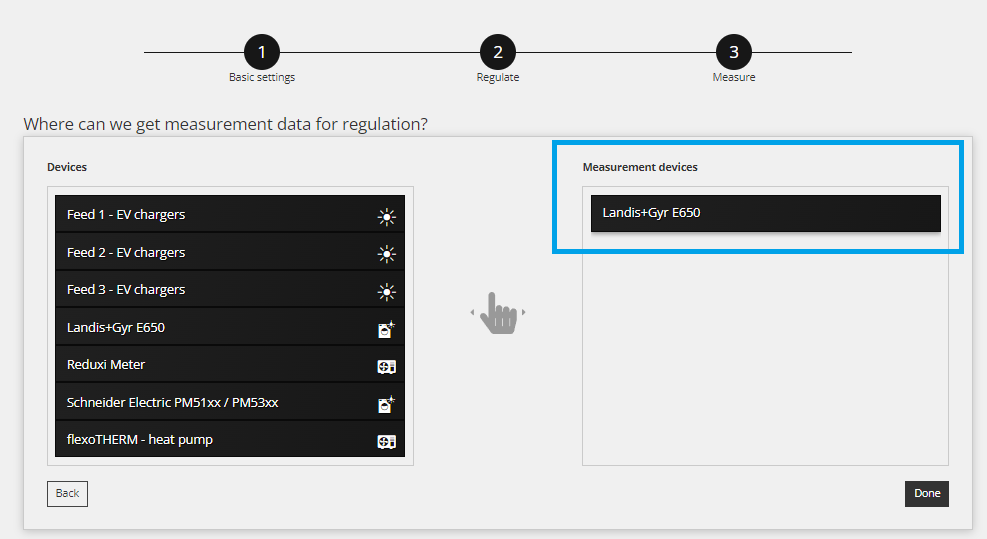

Mittauslaite (älymittari):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin velhon vaiheesta (vaalea teema), vaihe 3 Measure. Vaihepalkissa kolme mustaa numeroitua ympyrää: 1 Basic settings, 2 Regulate, 3 Measure. Kysymys: Where can we get measurement data for regulation? Vasen luettelo, otsikko Devices, rivit: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (aurinkokuvakkeet), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Keskellä harmaa kättä esittävä kuvake, jossa nuolet vasemmalle ja oikealle. Oikea luettelo, otsikko Measurement devices, merkitty sinisellä suorakulmiokehyksellä, sisältää yhden rivin: Landis+Gyr E650. Painikkeet: Back vasemmalla alhaalla, Done oikealla alhaalla.

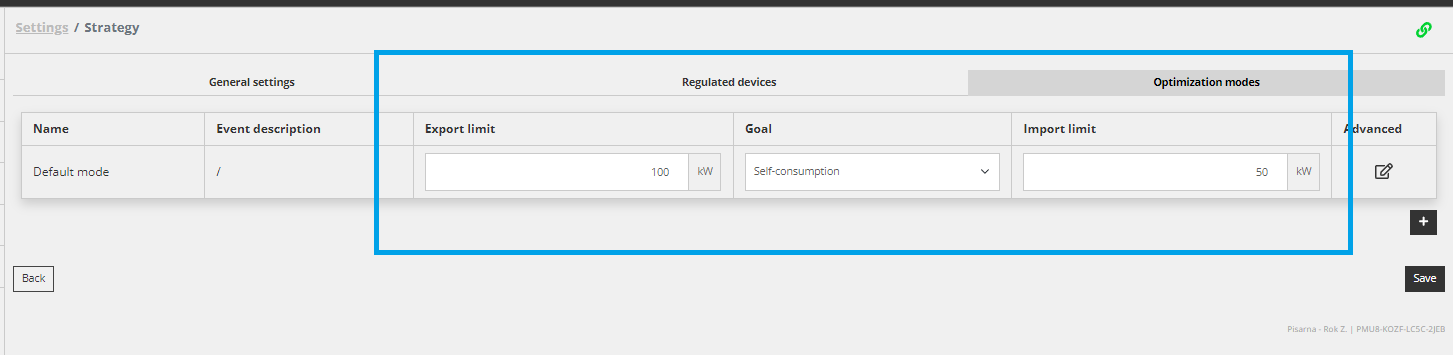

Aseta yleiselle strategialle viennin/oton raja:
Kuvan tekstikuvaus
Kuvakaappaus Reduxin Settings / Strategy -sivusta, välilehti "Optimization modes" valittuna (kuvassa kirjoitettu "Optimzation modes"). Välilehdet: General settings, Regulated devices, Optimzation modes (valittu, harmaa tausta). Taulukon sarakkeet: Name, Event description, Export limit, Goal, Import limit, Advanced. Yksi rivi: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (avattava valikko); Import limit: 50 kW; Advanced: muokkauskuvake. Oikealla ylhäällä on vihreä linkkikuvake ja taulukon alla musta plus-painike. Sininen suorakulmio korostaa Export limit-, Goal- ja Import limit -sarakkeiden aluetta. Painikkeet: Back (vasemmalla), Save (oikealla). Alatunnisteteksti oikealla alhaalla: Pisarna - (nimi jätetty pois) | PMU8-KOZF-LC5C-2JEB.
Strategian määrittelyllä yleinen tapaus on katettu, ja Reduxi-ohjain laskee yksittäisten sähköautojen asetusarvot pääverkon rajoitukset huomioiden.
- Toiseksi on asetettava erillinen strategia yksittäiselle syötölle:
Määritä Reduxi Configuratorissa artikkelin Reduxi-ohjaimen strategiat mukaisesti ohjattu laite (ensimmäisen syötön sähköautolaturit) ja mittauslaite (ensimmäisen syötön sähköautolaturit):

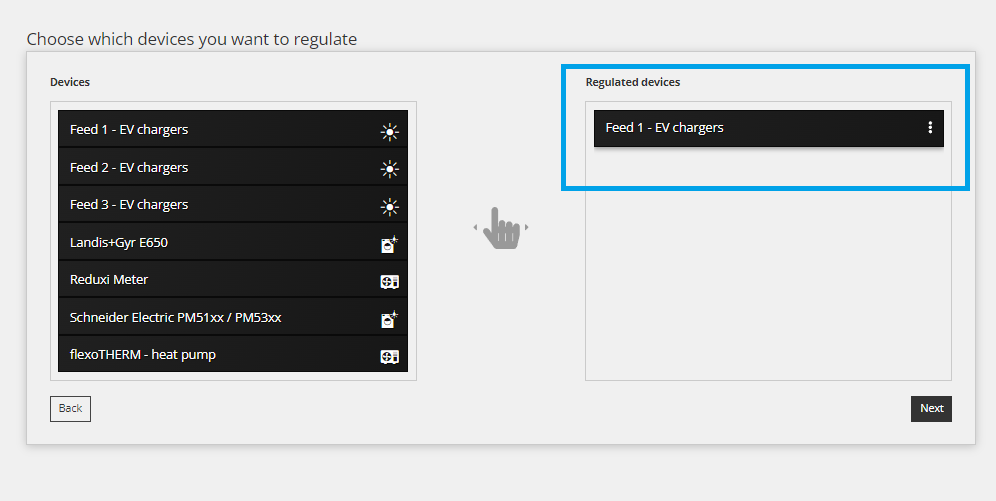

Ohjattu laite (syötön 1 sähköautolaturit):
Kuvan tekstikuvaus
Kuvakaappaus Reduxin strategiavelhon vaiheesta, jossa valitaan säädettävät laitteet. Otsikko: "Choose which devices you want to regulate". Vasen paneeli "Devices" luettelee: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (kussakin aurinkomainen kuvake), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (kussakin mittarityyppinen kuvake). Paneelien välissä harmaa kättä esittävä kuvake pienin nuolin. Oikea paneeli "Regulated devices" sisältää yhden kohdan: Feed 1 - EV chargers, jossa on kolmen pisteen valikkokuvake. Sininen suorakulmio korostaa "Regulated devices" -otsikkoa ja tätä kohtaa. Painikkeet: Back (vasemmalla alhaalla), Next (oikealla alhaalla).

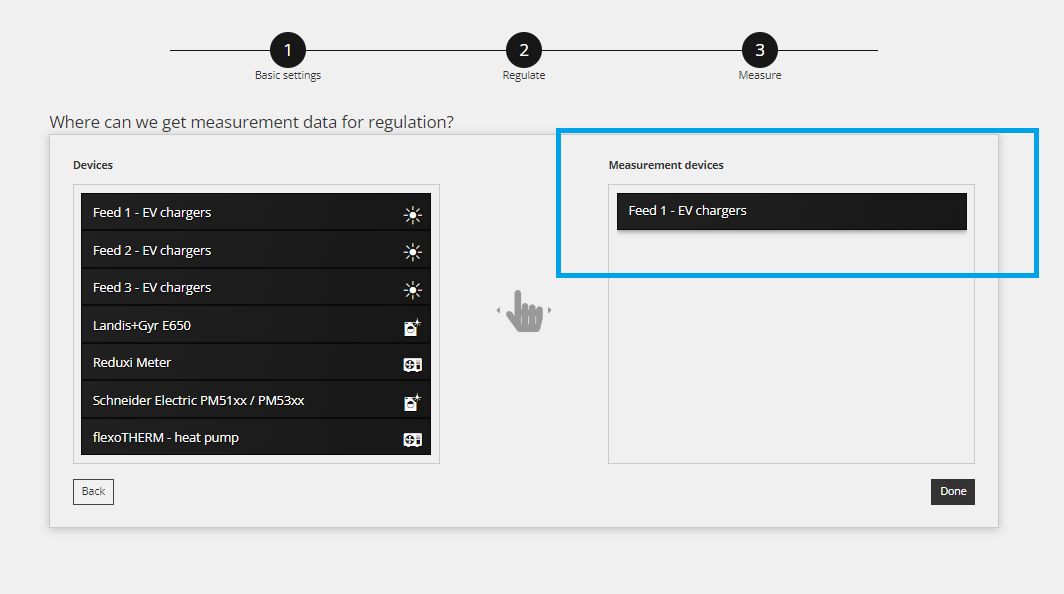

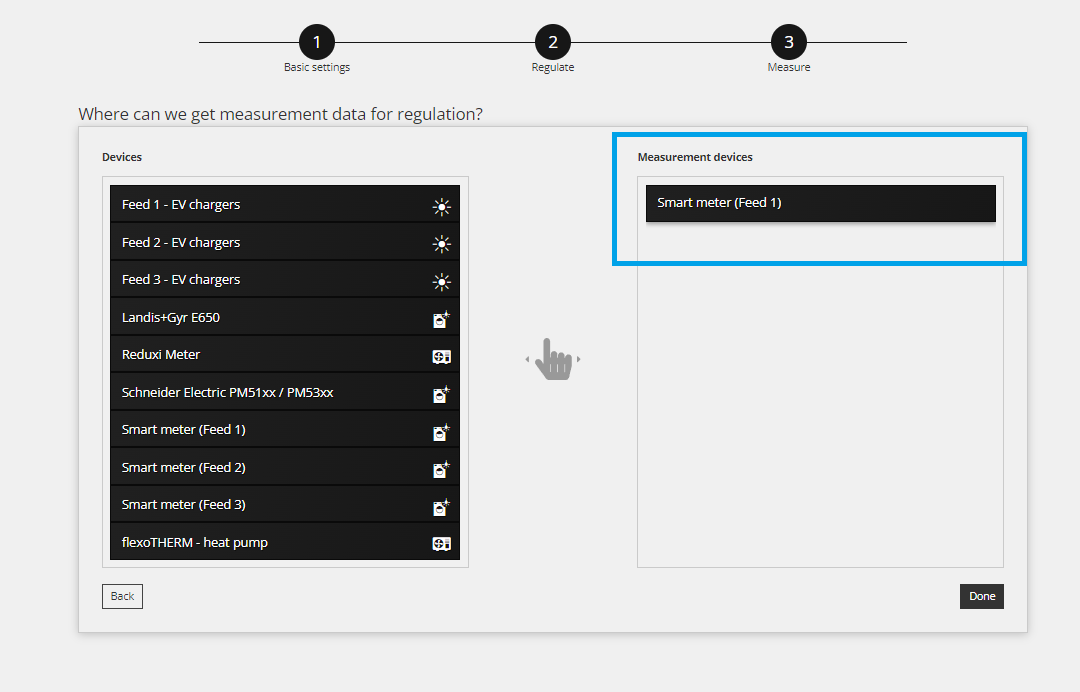

Mittauslaite (syötön 1 sähköautolaturit):
Kuvan tekstikuvaus
Kuvakaappaus Reduxin strategiavelhon vaiheesta 3 (3:sta). Edistymispalkki, ympyrät: 1 Basic settings, 2 Regulate, 3 Measure (3 on nykyinen vaihe). Otsikko: "Where can we get measurement data for regulation?". Vasen paneeli "Devices" luettelee: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (aurinkomaiset kuvakkeet), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Paneelien välissä harmaa kättä esittävä kuvake pienin nuolin. Oikea paneeli "Measurement devices" sisältää yhden kohdan: Feed 1 - EV chargers. Sininen suorakulmio korostaa "Measurement devices" -otsikkoa ja tätä kohtaa. Painikkeet: Back (vasemmalla alhaalla), Done (oikealla alhaalla).

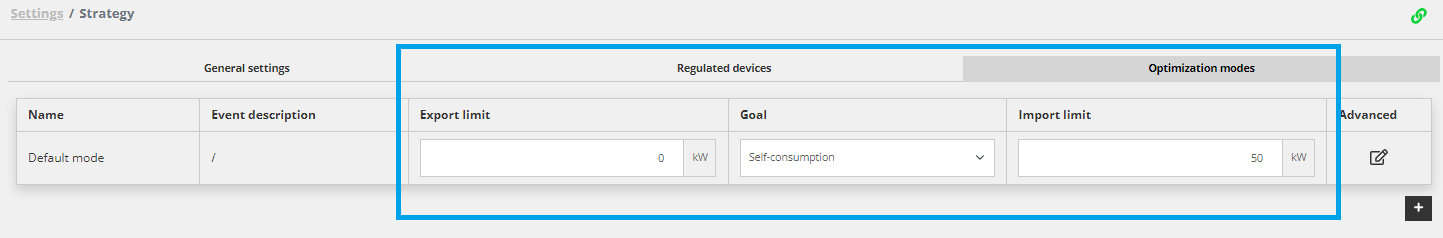

Aseta tarvittaessa viennin/oton raja yksittäisen syötön strategialle:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Strategy-sivusta (vaalea teema). Polku: Settings / Strategy. Vihreä linkkikuvake oikealla ylhäällä. Kolme välilehteä: General settings, Regulated devices (valittu), Optimization modes (harmaa). Taulukko, jonka sarakkeet ovat Name, Event description, Export limit, Goal, Import limit, Advanced. Yksi rivi: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (avattava valikko); Import limit: 50 kW; Advanced: muokkauskuvake. Taulukon alla oikealla on musta plus-painike. Sininen suorakulmiokehys ympäröi sarakkeet Export limit, Goal ja Import limit sekä niiden yläpuolella olevan välilehtialueen.
Sama toimenpide on tehtävä syötöille 2 ja 3, jolloin määriteltyjä strategioita on yhteensä neljä. Tämän jälkeen Reduxi-järjestelmällä on kaikki tarvittavat tiedot DLM:n turvalliseen suorittamiseen. Huomaa, että Reduxi-ohjain laskee reaaliajassa jokaiselle sähköautolaturille kaksi asetusarvoa, jotka johdetaan kyseisen laturin sisältävästä yksittäisestä strategiasta. Reduxi-ohjain ottaa aina pienemmän asetusarvon, mikä takaa maksimaalisen suojan.
2.1.2 Alemman tason älymittareiden tapaus

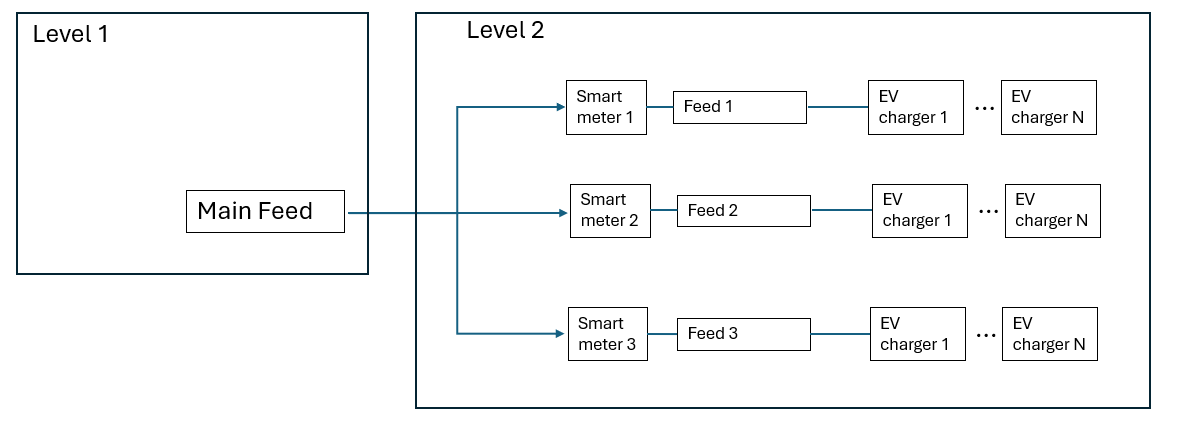

Esimerkissä kaksitasoisen asennuksen kaavio on seuraavassa:
Kuvan tekstikuvaus
Kaavio valkoisella pohjalla, kaksi suurta ääriviivallista laatikkoa. Vasemmassa laatikossa, jonka otsikko on Level 1, on yksi laatikko Main Feed. Main Feedistä lähtevä viiva kulkee oikealle pystyviivaan, joka haarautuu nuolilla kolmeen laatikkoon oikeassa laatikossa, jonka otsikko on Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Jokainen älymittarilaatikko on yhdistetty viivalla laatikkoon Feed 1, Feed 2 tai Feed 3 vastaavasti. Jokainen syöttölaatikko on yhdistetty viivalla laatikkoon EV charger 1, sitten kolme pistettä ja laatikko EV charger N.
Tässä esimerkissä älymittarien mittaukset otetaan alemman tason syötöistä, jolloin kolme älymittaria havaitsee ja mittaa yksittäisten syöttöjen kulutuksen. Pääsyötön mittaukset saadaan (lasketaan) summaamalla alempien syöttöjen kulutukset yhteen, jolloin summa toimii "virtuaalisena" verkon älymittarina.
Strategioiden asettaminen tässä esimerkissä:
- Ensin on asetettava yleinen strategia, johon kuuluvat "virtuaalinen" älymittari kolmen alemman tason älymittarin summana ja kaikki sähköautolaturit.
Määritä Reduxi Configuratorissa artikkelin Reduxi-ohjaimen strategiat mukaisesti ohjattu laite (kaikki sähköautolaturit) ja mittauslaite ("virtuaalinen" älymittari):
Ohjattu laite (kaikki sähköautolaturit):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin velhon vaiheesta (vaalea teema). Otsikko: Choose which devices you want to regulate. Vasen luettelo, otsikko Devices, rivit: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (aurinkokuvakkeet), Landis+Gyr E650 (mittarikuvake ja plus), Reduxi Meter (laitekuvake), Schneider Electric PM51xx / PM53xx (mittarikuvake ja plus), flexoTHERM - heat pump (laitekuvake). Keskellä harmaa kättä esittävä kuvake, jossa nuolet vasemmalle ja oikealle. Oikea luettelo, otsikko Regulated devices, merkitty sinisellä suorakulmiokehyksellä, sisältää kolme riviä, joissa kussakin kolmen pisteen valikkokuvake: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Painikkeet: Back vasemmalla alhaalla, Next oikealla alhaalla.

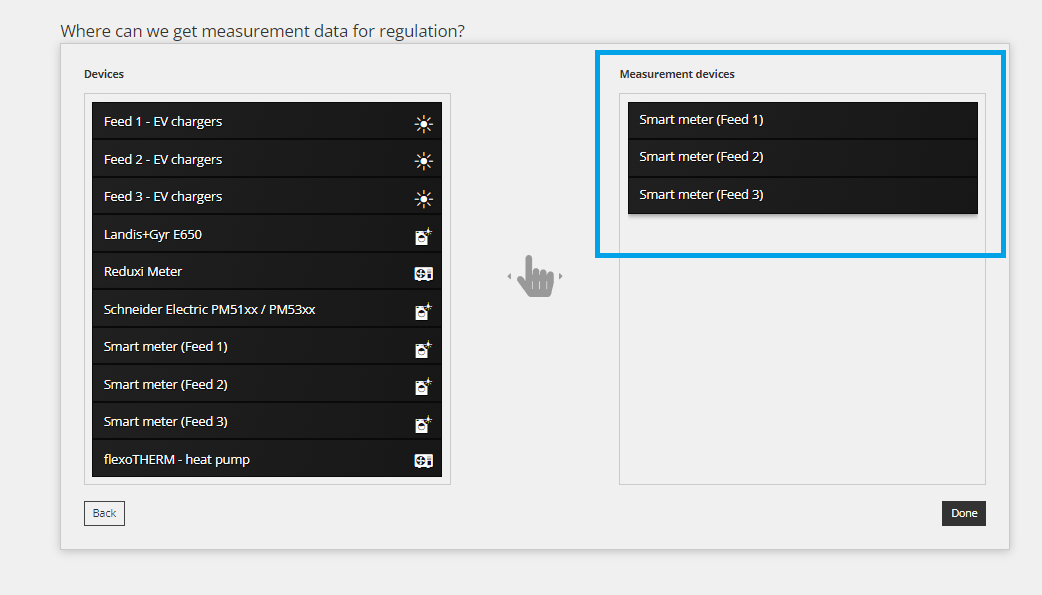

Mittauslaite (virtuaalinen älymittari):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin velhosta (vaalea teema). Kysymys: Where can we get measurement data for regulation? Vasen luettelo, otsikko Devices, rivit: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (aurinkokuvakkeet), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. Keskellä harmaa kättä esittävä kuvake, jossa nuolet vasemmalle ja oikealle. Oikea luettelo, otsikko Measurement devices, merkitty sinisellä suorakulmiokehyksellä, sisältää kolme riviä: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Painikkeet: Back vasemmalla alhaalla, Done oikealla alhaalla.
Aseta yleiselle strategialle viennin/oton raja:
Kuvan tekstikuvaus
Kuvakaappaus Reduxin Settings / Strategy -sivusta, välilehti "Optimization modes" valittuna (kuvassa kirjoitettu "Optimzation modes"). Välilehdet: General settings, Regulated devices, Optimzation modes (valittu, harmaa tausta). Taulukon sarakkeet: Name, Event description, Export limit, Goal, Import limit, Advanced. Yksi rivi: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (avattava valikko); Import limit: 50 kW; Advanced: muokkauskuvake. Oikealla ylhäällä on vihreä linkkikuvake ja taulukon alla musta plus-painike. Sininen suorakulmio korostaa Export limit-, Goal- ja Import limit -sarakkeiden aluetta. Painikkeet: Back (vasemmalla), Save (oikealla). Alatunnisteteksti oikealla alhaalla: Pisarna - (nimi jätetty pois) | PMU8-KOZF-LC5C-2JEB.
- Toiseksi on asetettava erillinen strategia yksittäiselle syötölle:
Määritä Reduxi Configuratorissa artikkelin Reduxi-ohjaimen strategiat mukaisesti ohjatut laitteet (ensimmäisen syötön sähköautolaturit) ja mittauslaitteet (ensimmäisen syötön sähköautolaturit):
Ohjattu laite (syötön 1 älymittari):
Kuvan tekstikuvaus
Kuvakaappaus Reduxin strategiavelhon vaiheesta, jossa valitaan säädettävät laitteet. Otsikko: "Choose which devices you want to regulate". Vasen paneeli "Devices" luettelee: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (kussakin aurinkomainen kuvake), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (kussakin mittarityyppinen kuvake). Paneelien välissä harmaa kättä esittävä kuvake pienin nuolin. Oikea paneeli "Regulated devices" sisältää yhden kohdan: Feed 1 - EV chargers, jossa on kolmen pisteen valikkokuvake. Sininen suorakulmio korostaa "Regulated devices" -otsikkoa ja tätä kohtaa. Painikkeet: Back (vasemmalla alhaalla), Next (oikealla alhaalla).
Mittauslaite (syötön 1 sähköautolaturit):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin velhosta (vaalea teema), vaihe 3 Measure. Vaihepalkissa kolme mustaa numeroitua ympyrää: 1 Basic settings, 2 Regulate, 3 Measure. Kysymys: Where can we get measurement data for regulation? Vasen luettelo, otsikko Devices, rivit: Feed 1 - EV chargers (aurinkokuvake), Feed 2 - EV chargers (aurinkokuvake), Feed 3 - EV chargers (aurinkokuvake), Landis+Gyr E650 (mittarikuvake ja plus), Reduxi Meter (laitekuvake), Schneider Electric PM51xx / PM53xx (mittarikuvake ja plus), Smart meter (Feed 1) (mittarikuvake ja plus), Smart meter (Feed 2) (mittarikuvake ja plus), Smart meter (Feed 3) (mittarikuvake ja plus), flexoTHERM - heat pump (laitekuvake). Keskellä harmaa kättä esittävä kuvake, jossa nuolet vasemmalle ja oikealle. Oikea luettelo, otsikko Measurement devices, merkitty sinisellä suorakulmiokehyksellä, sisältää yhden rivin: Smart meter (Feed 1). Painikkeet: Back vasemmalla alhaalla, Done oikealla alhaalla.
Aseta tarvittaessa viennin/oton raja yksittäisen syötön strategialle:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Strategy-sivusta (vaalea teema). Polku: Settings / Strategy. Vihreä linkkikuvake oikealla ylhäällä. Kolme välilehteä: General settings, Regulated devices (valittu), Optimization modes (harmaa). Taulukko, jonka sarakkeet ovat Name, Event description, Export limit, Goal, Import limit, Advanced. Yksi rivi: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (avattava valikko); Import limit: 50 kW; Advanced: muokkauskuvake. Taulukon alla oikealla on musta plus-painike. Sininen suorakulmiokehys ympäröi sarakkeet Export limit, Goal ja Import limit sekä niiden yläpuolella olevan välilehtialueen.
Sama toimenpide on tehtävä syötöille 2 ja 3, jolloin määriteltyjä strategioita on yhteensä neljä. Tämän jälkeen Reduxi-järjestelmällä on kaikki tarvittavat tiedot DLM:n turvalliseen suorittamiseen. Huomaa, että Reduxi-ohjain laskee reaaliajassa jokaiselle sähköautolaturille kaksi asetusarvoa, jotka johdetaan kyseisen laturin sisältävästä yksittäisestä strategiasta. Reduxi-ohjain ottaa aina pienemmän asetusarvon, mikä takaa maksimaalisen suojan.
Lisätietoja: seuraa linkkiä Reduxi Configurator.
Laitteelta saatujen tietojen visualisointiin käytetään pilvisovellusta: Reduxi Cloud.
