SG-koskettimet säätelevät Mitsubishi Ecodan -lämpöpumppua Reduxi Gatewayn kautta hyödyntämällä relelähtösignaaleja. Joustavien lämpöpumppujen avulla voimme leikata sähkökustannuksia 30 prosenttia.

1. Komponentit Reduxi-säätimen ja Mitsubishi Ecodan -lämpöpumpun välisen yhteyden muodostamiseksi.

Reduxi-säätimen ja Mitsubishi Ecodan -lämpöpumpun välisen yhteyden muodostamiseksi käyttäjä tarvitsee:

1. Reduxi Controller
2. Reduxi Gateway -laite, jossa on 3x (30:1A) virta-anturia (CT:t).

Reduxi Gateway -laite on ensin lisättävä (liitettävä) Reduxi-säätimeen, jotta lämpöpumpun toimintatilat voidaan ottaa käyttöön. Yhteys voidaan muodostaa langattomasti (WLAN) tai langallisesti UTP-kaapelilla (LAN). Lisätietoja yhteydestä on osoitteessa the Gateway to Controller connection. Reduxi Gateway -laite sisältää myös 3x(30:1A) virta-anturit (muuntaja), joita käytetään lämpöpumpun kunkin vaiheen sähkövirran (eli tehon) mittaamiseen. Lisäksi kahta relelähtöä käytetään tuottamaan -signaaleja SG-valmiisiin koskettimiin, jotka vaikuttavat lämpöpumpun toimintatiloihin.

2. Reduxi Gateway -laitteen liittäminen paikalliseen Internet-verkkoon

Alla on symbolinen kuva koko Reduxi-säätimen ja lämpöpumpun välisestä yhteydestä:

Lisätietoja Reduxi-yhdyskäytävän liittämisestä saat linkistä: Reduxi Gatwayn konfigurointi.

3. Reduxi GW -laitteiden releen kytkeminen lämpöpumpun SG-valmiisiin koskettimiin.

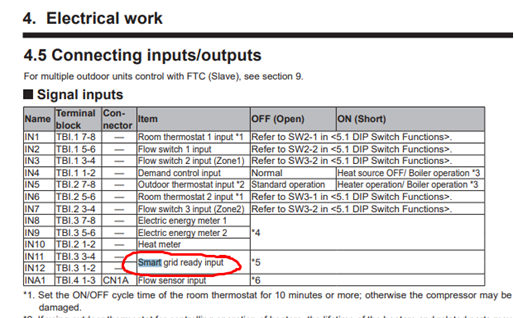

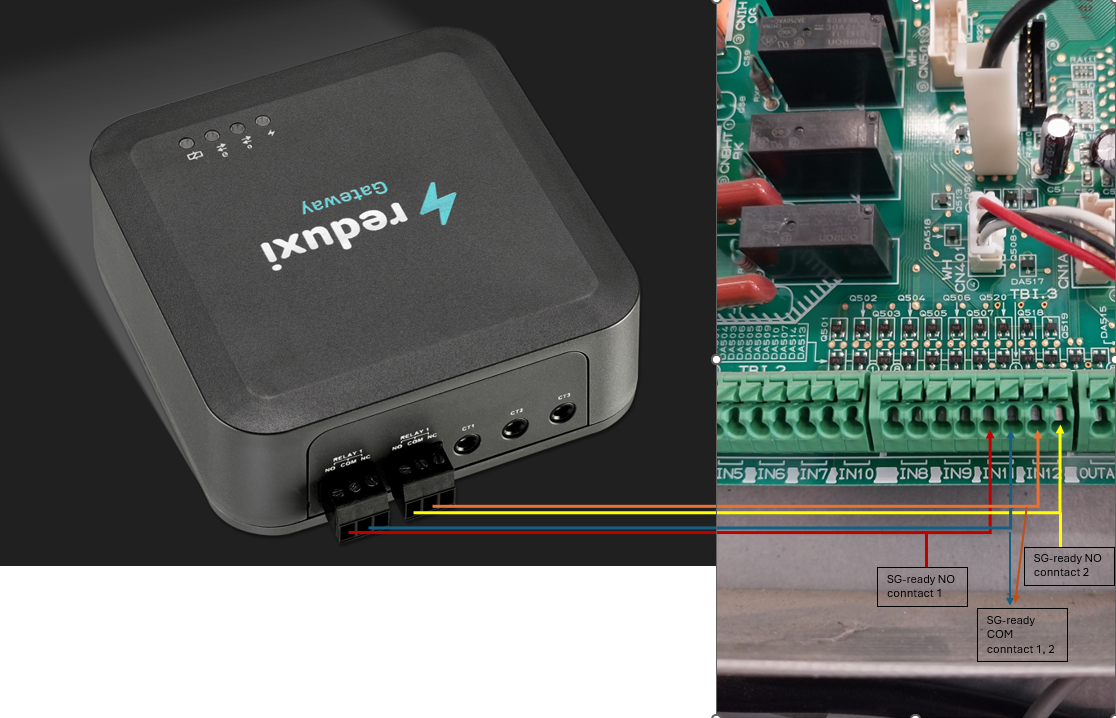

Jotta Reduxi Gateway -laitteen releet voidaan liittää fyysisesti lämpöpumpun SG-valmiisiin koskettimiin, on tärkeää määrittää SG-valmiiden koskettimien tarkka sijainti lämpöpumpun piirilevyllä. Alla olevassa kuvassa on esitetty SG-valmiiden koskettimien tarkat sijainnit Mitsubishi Ecodan -lämpöpumpun piirilevyllä sekä niiden tarkat liitännät Reduxi Gateway -laitteeseen.

Huom: Reduxi Gateway -laite mahdollistaa relelähtöjen käytön pysyvästi suljettuna " Normaalisti suljettu - NC " tai avoinna " Normaalisti avattu - NO ", kun taas lämpö Mitsubishi Ecodan -laitteen tapauksessa käytetään NO koskettimia.

Lisätaulukko SG-valmiiden koskettimien määrittelyä varten:

4. Reduxi Gateway -laite mittarina, jossa on virta-anturit

Virta-anturit (CT:t) sisältyvät Reduxi Gateway -laitteen mukana toimitettavaan pakettiin, ja ne on kytkettävä kolmeen tuloon kutakin vaihetta kohti, kuten alla olevassa kuvassa on esitetty.

Virta-anturi kattaa lämpöpumpun yksittäisen vaiheen (L1, L2, L3), kuva alla:

5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattorissa

Jos haluat lisätä uuden lämpöpumpun laitteeksi tai muokata olemassa olevaa lämpöpumppua, noudata seuraavia vaiheita, jotka on eritelty alla olevissa kohdissa.

5.1 Laitteen lisääminen

Kirjaudu sisään paikallisesti Reduxi-konfiguraattoriin sovellukseen ohjaimessa ja paina Lisää laite -painiketta.

5.2 Valitse laite, jonka haluat lisätä.

Valitse ensimmäisessä vaiheessa lisättävän laitteen perusparametrit:

• Laitteen tyyppi: HVAC,
• Tyyppi: Redxi Meter
• Nimi: Nimi: Määritä laitteen nimi.

5.3 Perusasetukset

5.4 Viestintäkanava

Viestintäkanavan asetusten ensimmäinen osa on tarkoitettu Reduxi-yhdyskäytävälaitteen yhdistämiseen Reduxi-ohjaimeen. Täytä alla olevan kuvan mukaiset kentät (täytetään automaattisesti).

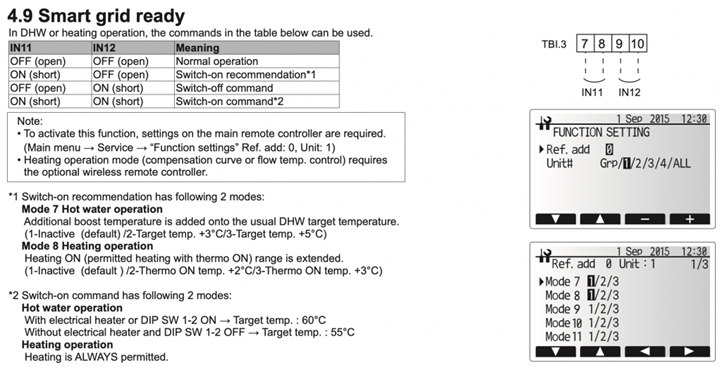

SG-valmiussignaalien yhdistelmän logiikka:

Viestintäkanavan toinen osa on tarkoitettu Reduxi-yhdyskäytävälaitteen nykyisille anturiasetuksille, joissa valitsemme "Automaattinen tunnistus yhdyskäytävästä" kaikille nykyisille antureille.

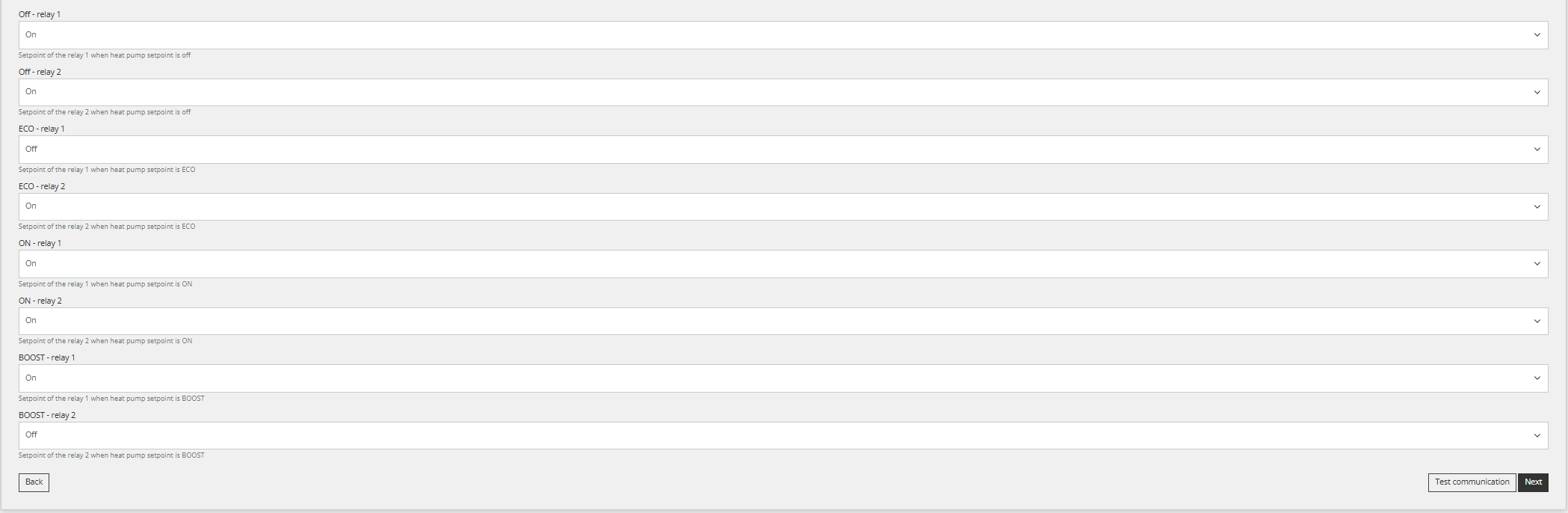

Relesignaalien logiikka Reduxi GW -laitteessa:

5.5 Viestintätesti

Tietoliikennetesti suoritetaan painikkeella "Testaa tietoliikenne", joka sijaitsee oikeassa alareunassa kaikkien tietoliikennekanavan parametrikenttien jälkeen.

Viestintätesti voi antaa kaksi vastausta:

1. Viestintä toimii kunnolla, kuva alla:

2. Viestintä ei toimi kunnolla, kuva alla:

5.6 Lisäasetukset

Lisäasetukset ovat mielivaltaisia ja riippuvat sen paikan erityistarpeista, johon Reduxi-ohjain on asennettu. Kun olet tehnyt kaikki lisäasetukset, paina oikeassa alakulmassa olevaa "Done" -painiketta.

5.7 Viimeiset mittaukset

Kun yhteydenpito laitteen kanssa on onnistunut, voimme tarkistaa laitteen arvot ylimääräisenä testinä. Tämä tapahtuu napsauttamalla aloitusnäytön laitevalintaa, jossa valitsemme puurakenteesta uuden lämpöpumpun lisäämisen.

Jos haluamme, että laitetta hallitaan strategialla, hallintatilaksi on asetettava "Automaattinen", mutta jos vaihdamme manuaaliseen tilaan, voimme testata eri tilojen toimintaa.

Kun laitteen lisääminen on onnistunut ja arvot on tarkistettu, laitetta voidaan tarkastaa ja ohjata seuraavilla tavoilla Reduxi-sovelluksen avulla.
