Reduxi-ratkaisun tyypilliset käyttötapaukset
1 Sähköauton latauksen ohjaus

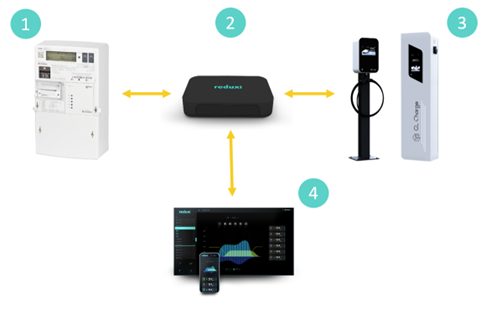

Kuvan tekstikuvausKaavio, jossa on neljä numeroitua osaa valkoisella taustalla, yhdistettyinä keltaisilla kaksipäisillä nuolilla. 1: valkoinen sähkömittari, jossa on näyttö ja painikkeita (mallia ei voi lukea). 2: musta Reduxi-laite (reduxi-logo päällä). 3: kaksi sähköauton latauslaitetta, musta jalustalatausasema, jossa on näyttö ja latauskaapeli, sekä valkoinen seinälle asennettava latauslaite, jossa on painettu teksti CL Charge. 4: Reduxi-ohjelmiston hallintapaneeli näytöllä ja puhelimessa, jossa näkyy värillinen kaavio ja painikeluettelo. Nuolet: osien 1 ja 2 välillä, osien 2 ja 3 välillä sekä osasta 2 alas osaan 4. |
Kuvan tekstikuvausTurkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on kolme pystysuuntaista palkkia liukusäätimien tapaan, ja jokaisessa on pyöreä euromerkillinen kolikko eri korkeudella (vasen palkki: keskellä, keskipalkki: alhaalla, oikea palkki: ylhäällä). Hintaohjauksen symboli. Pienennä kustannuksia Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on turkoosi aaltokäyrä, jossa on yksi korkea huippu keskellä ja matalat osat molemmilla puolilla. Lyhyt punainen viiva merkitsee huipun kärkeä, kaksi vihreää kaarevaa nuolta osoittaa huipulta alas molemmille puolille ja sivuilla on kaksi lyhyttä vihreää vaakaviivaa. Huipputehon pienentämisen symboli. Lataa edullisemman hinnan aikana Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on turkoosi aaltokäyrä, joka alkaa korkeasta huipusta vasemmalla ja madaltuu oikealle. Punainen vaakaviiva kulkee yläreunassa ensimmäisen huipun tasolla. Vaihtelevan käyrän yläpuolella olevan rajaviivan symboli. Rajoita verkosta otettavaa tehoa |
- Liitä Reduxi (2) älykkääseen sähköenergiamittariin (1)
- Liitä Reduxi (2) latausasemaasi (3)
- Ohjaa latausvirtaa (3) seuraavien tavoitteiden saavuttamiseksi:
- Pienennä kustannuksia (lataa silloin, kun energia on edullisempaa)
- Varmista, ettei verkosta otettava enimmäisteho ylity (pienennä latausvirtaa, kun muut laitteet käyttävät sähköä)
- Analysoi tietoja verkko- tai mobiilisovelluksessa (4)
2 Lämmitysohjelman ohjaus

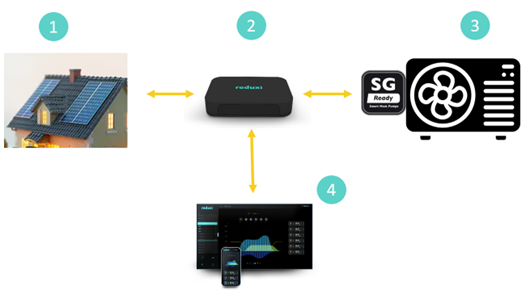

Kuvan tekstikuvausKaavio, jossa on neljä numeroitua osaa valkoisella taustalla, yhdistettyinä keltaisilla kaksipäisillä nuolilla. 1: valokuva talosta, jonka katolla on aurinkopaneeleja. 2: musta Reduxi-laite (reduxi-logo päällä). 3: musta ulkolämpöpumppuyksikön kuvake, jossa on tuuletin ja sen vasemmalla puolella SG Ready -merkki (teksti: SG, Ready, Smart Heat Pumps). 4: Reduxi-ohjelmiston hallintapaneeli näytöllä ja puhelimessa, jossa näkyy värillinen kaavio ja painikeluettelo. Nuolet: osien 1 ja 2 välillä, osien 2 ja 3 välillä sekä osasta 2 alas osaan 4. |
Kuvan tekstikuvausTurkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on kolme pystysuuntaista palkkia liukusäätimien tapaan, ja jokaisessa on pyöreä euromerkillinen kolikko eri korkeudella (vasen palkki: keskellä, keskipalkki: alhaalla, oikea palkki: ylhäällä). Hintaohjauksen symboli. Pienennä kustannuksia Kuvan tekstikuvausTurkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on aurinko kallistetun, ruudukkona piirretyn aurinkopaneelin yläpuolella. Aurinkosähkön symboli. Käytä itse tuottamaasi sähköä Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on turkoosi aaltokäyrä, jossa on yksi korkea huippu keskellä ja matalat osat molemmilla puolilla. Lyhyt punainen viiva merkitsee huipun kärkeä, kaksi vihreää kaarevaa nuolta osoittaa huipulta alas molemmille puolille ja sivuilla on kaksi lyhyttä vihreää vaakaviivaa. Huipputehon pienentämisen symboli. Lämmitä edullisemman hinnan aikana |
- Liitä Reduxi (2) aurinkovoimalaan (1)
- Liitä Reduxi (2) lämpöpumppuun (3)
- Ohjaa lämpöpumppua (3) seuraavien tavoitteiden saavuttamiseksi:
- Pienennä kustannuksia (käytä aurinkovoimalan tuottamaa sähköä ja/tai ohjaa voimalaa dynaamisten sähkön hintojen perusteella)
- Lisää omavaraisuuttasi ja auta ympäristöä
- Säilytä mukavuus ja hallitse samalla kustannuksia
- Analysoi tietoja verkko- tai mobiilisovelluksessa (4)
3 Tule täysin omavaraiseksi ja ansaitse

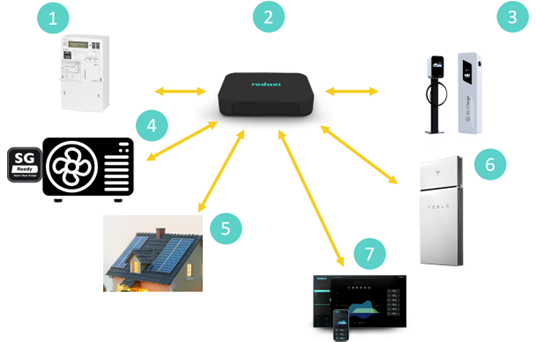

Kuvan tekstikuvausKaavio, jossa on seitsemän numeroitua osaa valkoisella taustalla. Keskellä ylhäällä, 2: musta Reduxi-laite. Keltaiset kaksipäiset nuolet yhdistävät sen seuraaviin: 1: valkoinen sähkömittari (vasemmalla ylhäällä); 3: kaksi sähköauton latauslaitetta, musta jalustalatausasema ja valkoinen seinälle asennettava latauslaite (oikealla ylhäällä); 4: musta lämpöpumpun ulkoyksikkö, jossa on SG Ready -merkki (vasemmalla); 5: talo, jonka katolla on aurinkopaneeleja (vasemmalla alhaalla); 6: valkoinen pystymallinen kotiakkuyksikkö; 7: Reduxi-ohjelmiston hallintapaneeli näytöllä ja puhelimessa, jossa on värillinen kaavio (alhaalla). |
Kuvan tekstikuvausTurkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on kolme pystysuuntaista palkkia liukusäätimien tapaan, ja jokaisessa on pyöreä euromerkillinen kolikko eri korkeudella (vasen palkki: keskellä, keskipalkki: alhaalla, oikea palkki: ylhäällä). Hintaohjauksen symboli. Pienennä kustannuksia ja ansaitse Kuvan tekstikuvausTurkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on aurinko kallistetun, ruudukkona piirretyn aurinkopaneelin yläpuolella. Aurinkosähkön symboli. Käytä itse tuottamaasi sähköä Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on turkoosi aaltokäyrä, jossa on yksi korkea huippu keskellä ja matalat osat molemmilla puolilla. Lyhyt punainen viiva merkitsee huipun kärkeä, kaksi vihreää kaarevaa nuolta osoittaa huipulta alas molemmille puolille ja sivuilla on kaksi lyhyttä vihreää vaakaviivaa. Huipputehon pienentämisen symboli. Käytä sähköä edullisemman hinnan aikana Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on harmaa akku turkooseilla varauspalkeilla ja kaksi kiertonuolta (lataus- ja purkusyklin symboli). Tallenna ylimääräinen energia Kuvan tekstikuvausPieni turkoosi kuvake valkoisella taustalla: pyöristetty neliökehys, jonka sisällä on viivapiirros suurjännitteisestä voimansiirtopylväästä (sähkötorni). Syötä energiasi verkkoon korkean hinnan aikana |
- Liitä Reduxi (2) kaikkiin älykkäisiin energialaitteisiisi (sähköenergiamittari (1), latausasema (3), lämpöpumppu (4), aurinkovoimala (5) ja akkuenergiavarasto (6))
- Ohjaa kaikkia laitteita seuraavien tavoitteiden saavuttamiseksi:
- Pienennä kustannuksia
- Tule omavaraiseksi tallentamalla energiaa akkuvarastoon
- Ansaitse kauppaamalla sähköenergiaa ja osallistumalla järjestelmäpalveluihin
4 Konkreettinen kytkentäesimerkki

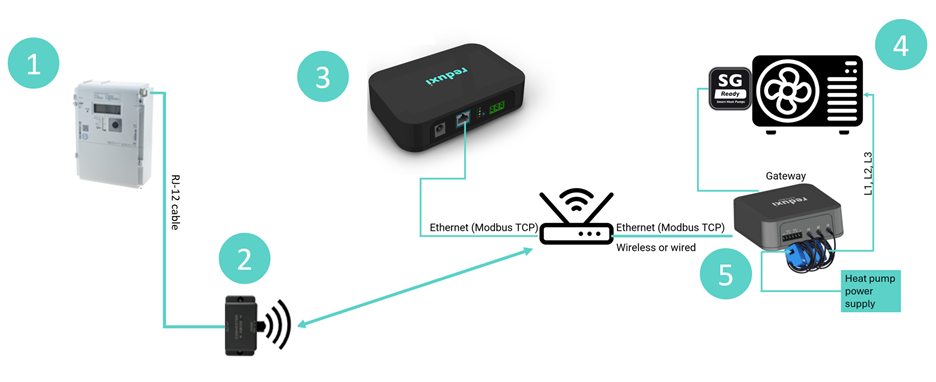

Kuvan tekstikuvaus
Kytkentäkaavio, jossa on viisi numeroitua osaa valkoisella taustalla, piirrettynä turkooseilla viivoilla. 1: valkoinen sähkömittari, joka on yhdistetty viivalla, jonka nimi on RJ-12 cable, osaan 2. 2: pieni musta laite, jonka vieressä on radioaaltosymboli, yhdistettynä kaksipäisellä nuolella reititinkuvakkeeseen (langattoman yhteyden symboli). 3: musta Reduxi-laite, jonka sivulla on virtapistorasia, Ethernet-portti ja vihreät näyttönumerot; sen Ethernet-portti on yhdistetty viivalla, jonka nimi on Ethernet (Modbus TCP), reitittimeen. Reititin on yhdistetty toisella viivalla, jonka nimi on Ethernet (Modbus TCP) ja jonka alla on teksti Wireless or wired, laitteeseen nimeltä Gateway (musta Reduxi Gateway, jossa on kolme sinistä virtapihtiä, osa 5). 4: musta lämpöpumpun ulkoyksikkö, jossa on SG Ready -merkki (Smart Heat Pumps). Gateway on yhdistetty viivalla lämpöpumpun SG Ready -merkin puolelle, ja viiva nimeltä L1, L2, L3 kulkee virtapihdeiltä lämpöpumppuun. Turkoosi laatikko, jonka nimi on Heat pump power supply, on yhdistetty viivalla virtapihteihin (5).
- Liitä energiamittari (Iskraemeco AM550) (1) paikalliseen verkkoon liitettyyn P1-WiFi-muuntimeen (2)
- Liitä Reduxi Gateway (5) samaan paikalliseen verkkoon langallisella tai langattomalla yhteydellä
- Liitä Reduxi Gateway (5) lämpöpumppuun (4) SmartGrid (SG) Ready -koskettimilla releulostuloja käyttäen ja mittaa lämpöpumpun virta virtamuuntajilla
- Liitä Reduxi Controller (3) samaan paikalliseen verkkoon ja ohjaa laitetta
