Integroi Reduxi ABB Terra Wall-Box -laturiin Wi-Fi-yhteyden kautta käyttämällä Modbus TCP/RTU- tai OCPP-protokollaa. Reduxin joustavuus mahdollistaa jopa 30 %kustannussäästöt.
1. Asenna TerraConfig-sovellus
1.1 TerraConfig-alusta:
https://abb.installer.chargedot.com/#/login
1.2 Sovellus on saatavilla Google Storesta:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Sovellus on saatavilla Apple App Storesta:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Yhdistä TerraConfig-sovellukseen
2.1 Kirjautuminen/rekisteröityminen TerraConfig-sovellukseen

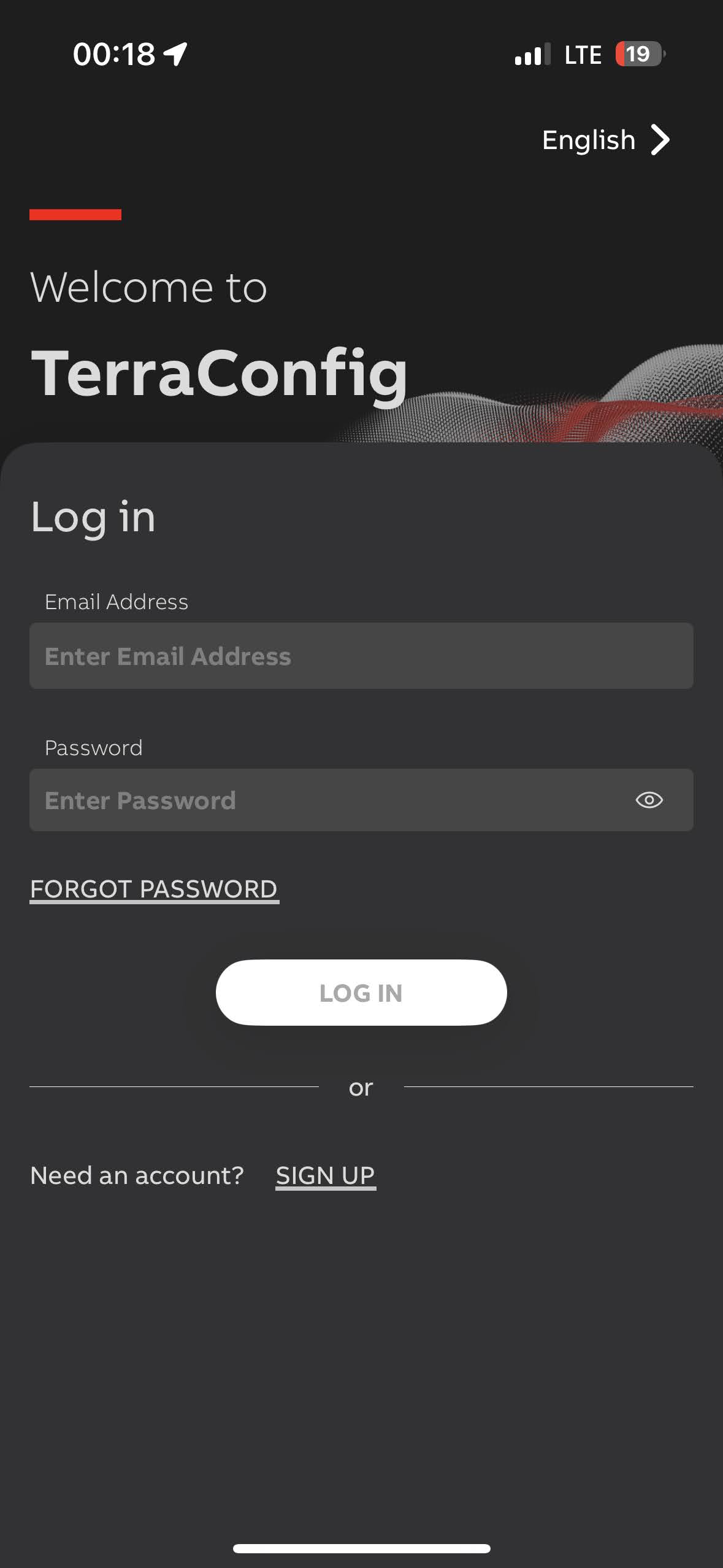

Avaa sovellus ja joko kirjaudu sisään tai rekisteröi uusi tili napsauttamalla 'KIRJAUDU'-painiketta ja kirjaudu sisään.
2.1.1 TerraConfig-laturin asetukset
Kun olet kirjautunut sisään, TerraConfig-sovelluksen asetukset on suoritettava.

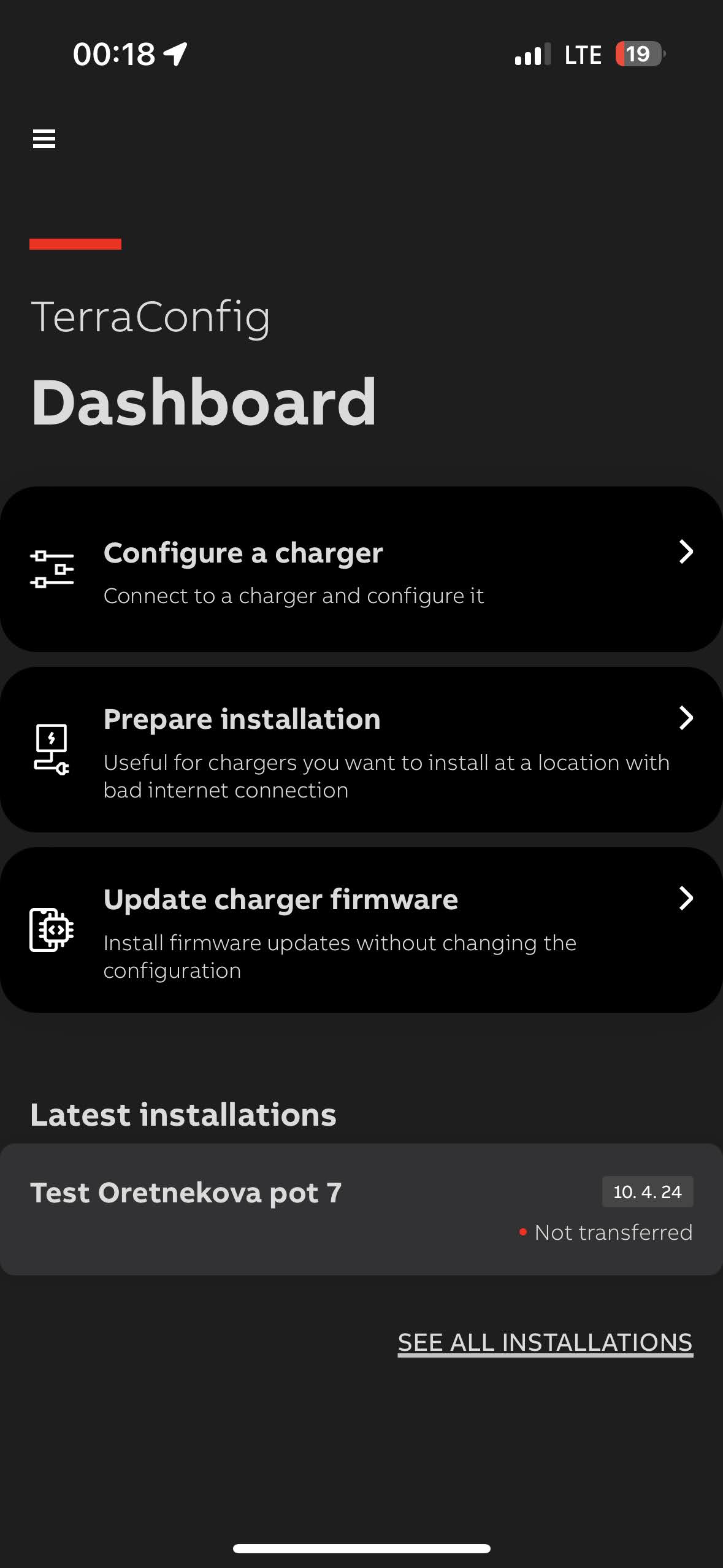

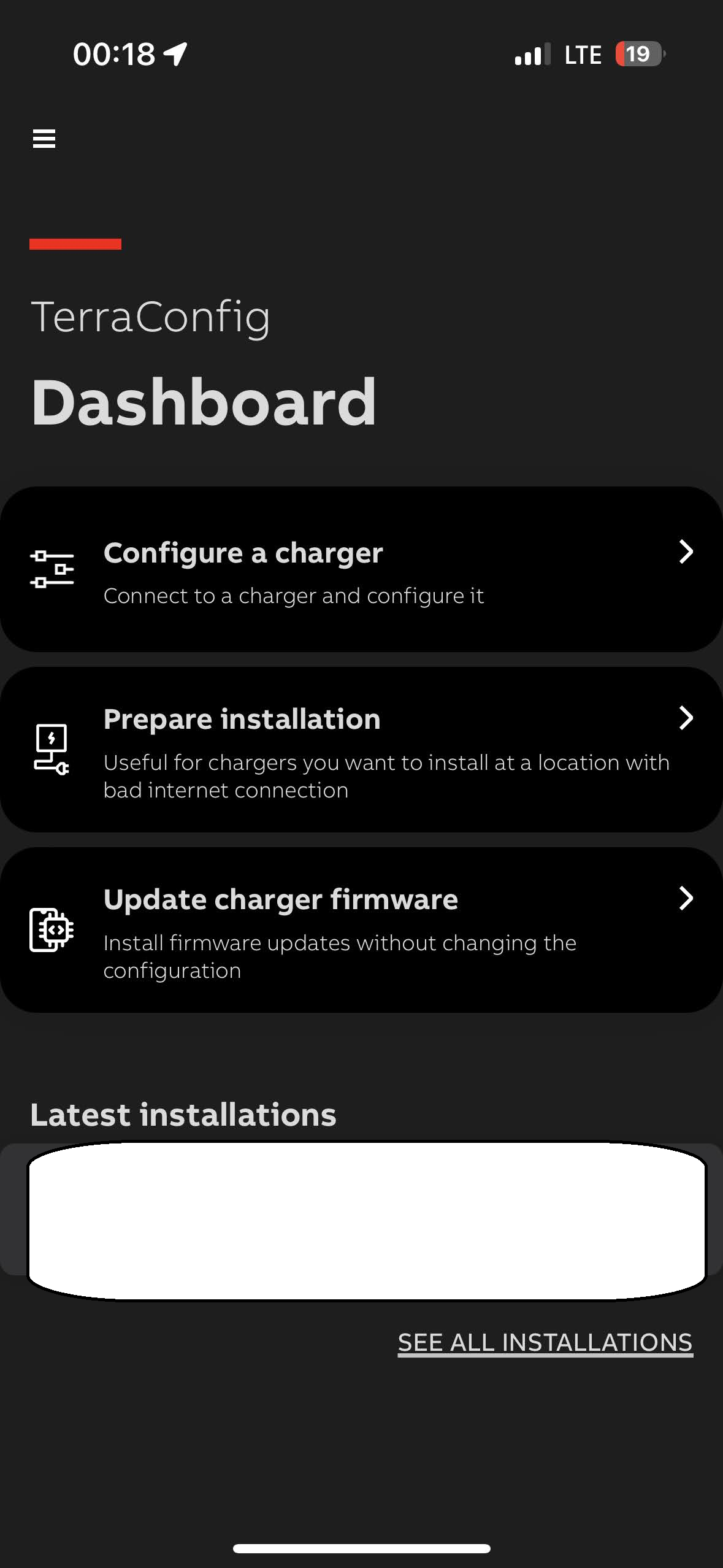

- Kojelauta (napsauta Määritä laturi):
- Liitä laturiin (saatavilla oleva laite):
- Täytä perusasetukset:
2.1.2 TerraConfig-laturin OCPP-palvelimen parametrit

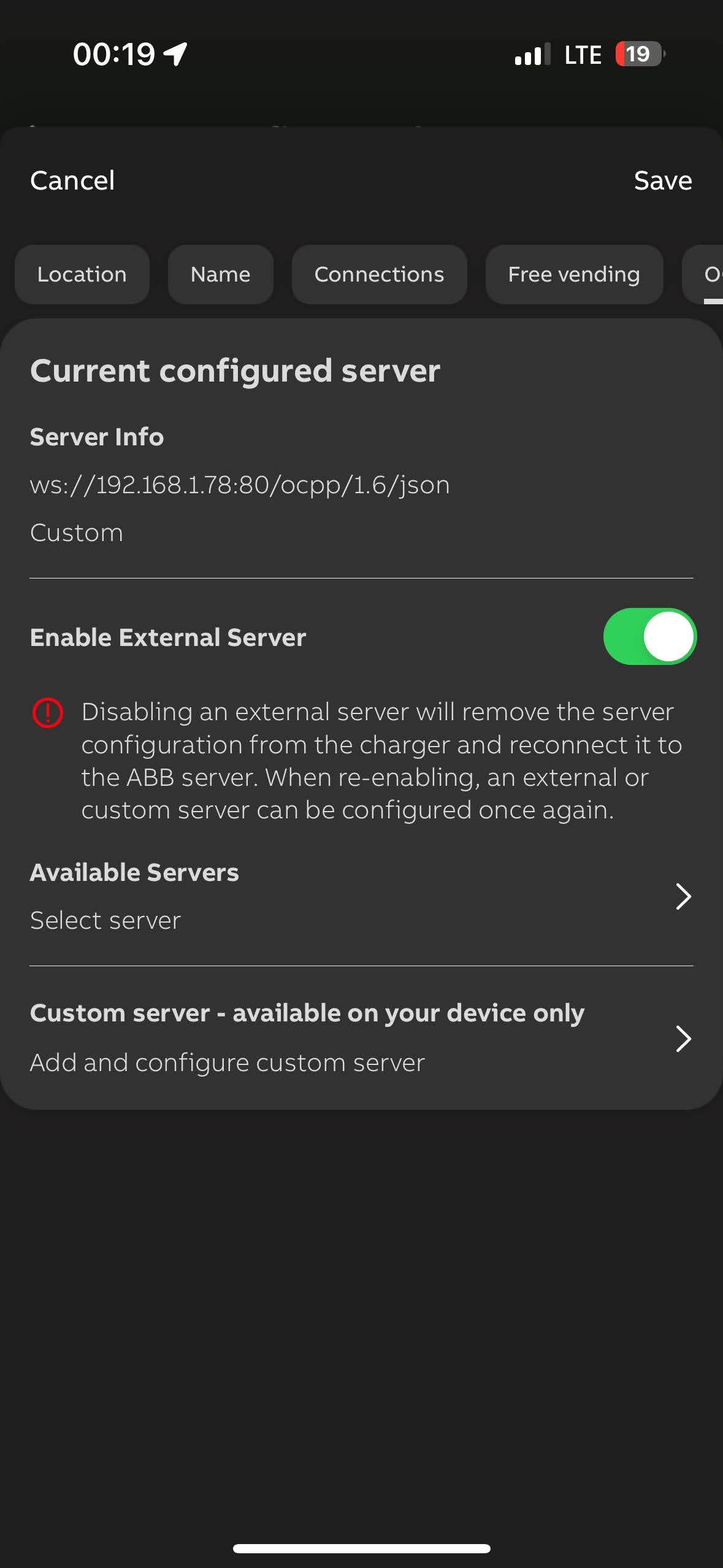

- Ota ulkoinen palvelin käyttöön.
- OCPP url -palvelin saadaan Reduxi-ohjaimelta.

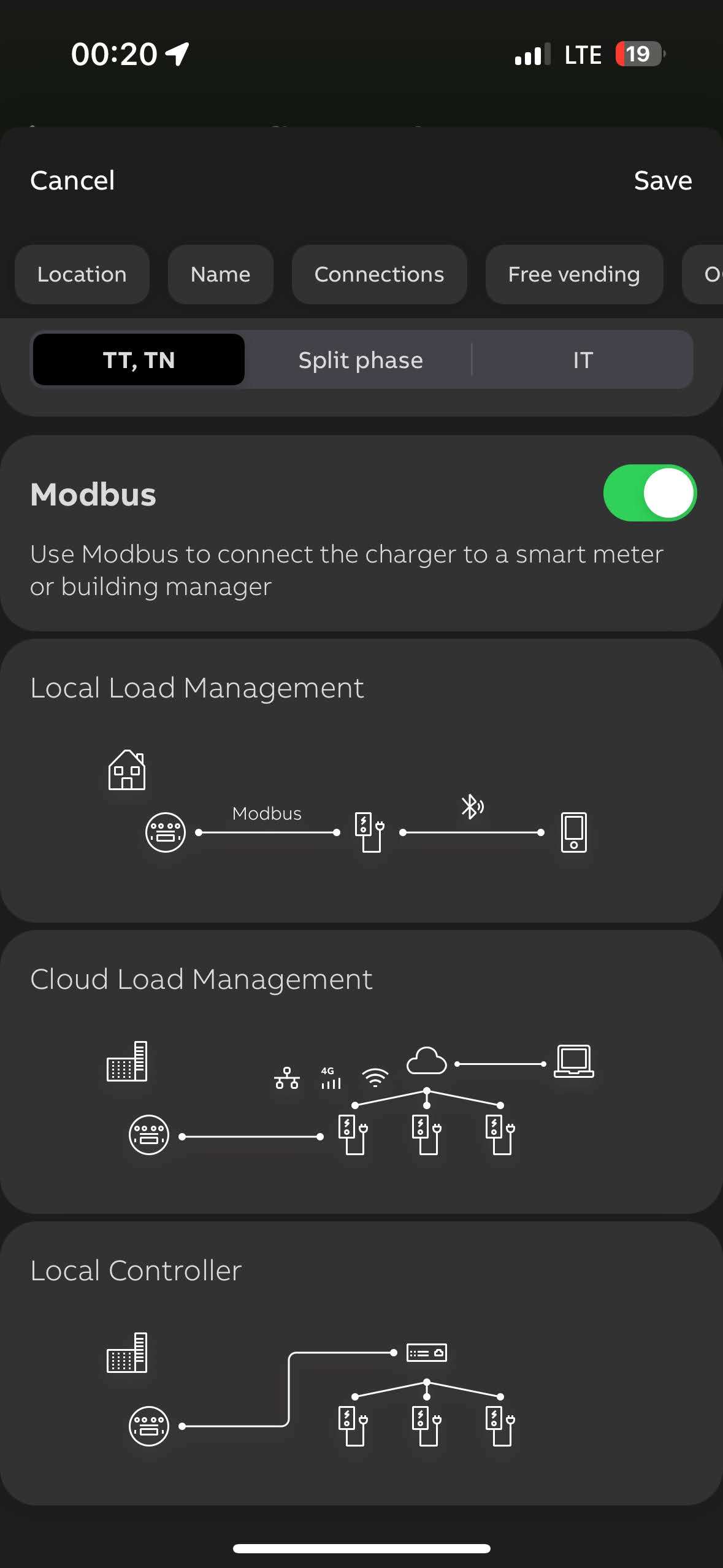

- Täytä Energy Management -parametrit (Ota Modbus käyttöön):
2.1.4 TerraConfig laturin Modbus-asetukset

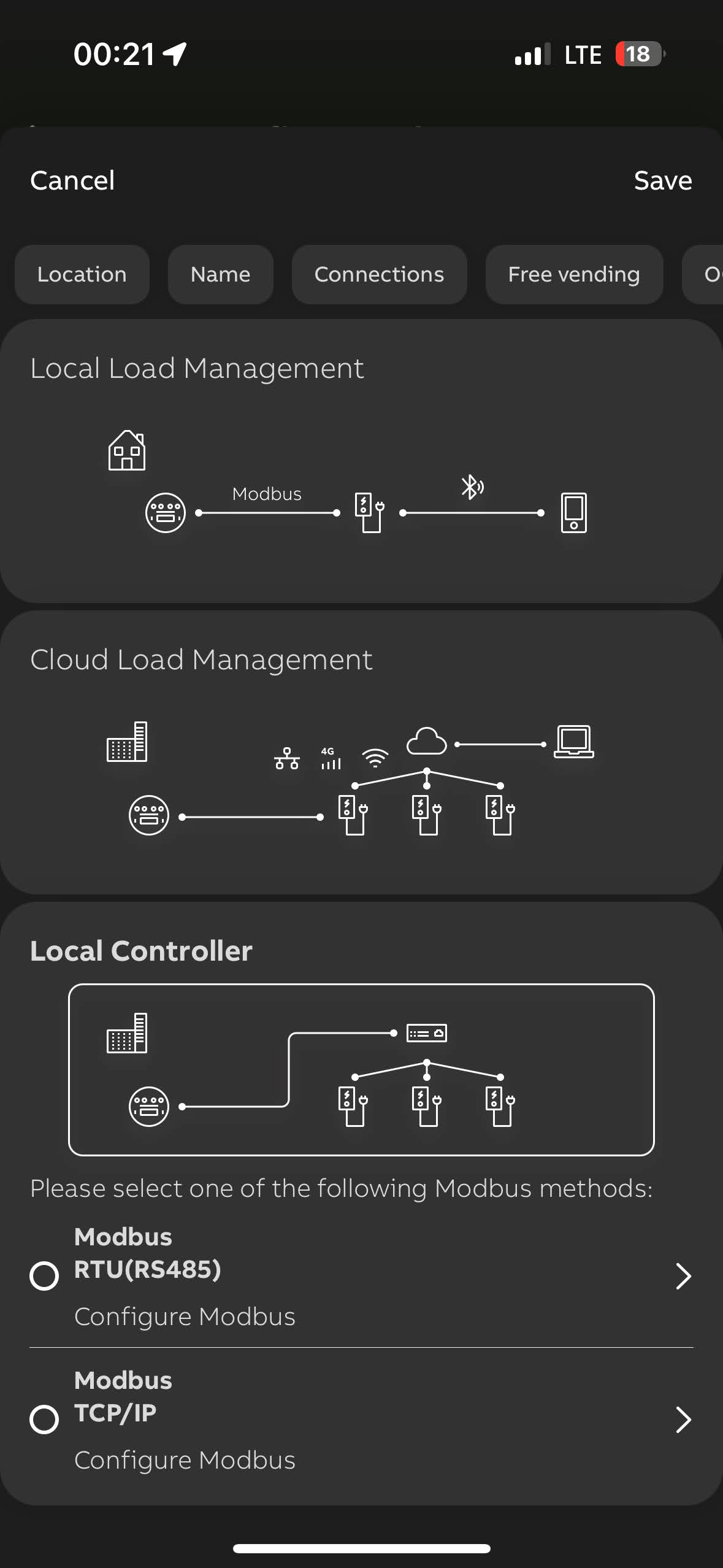

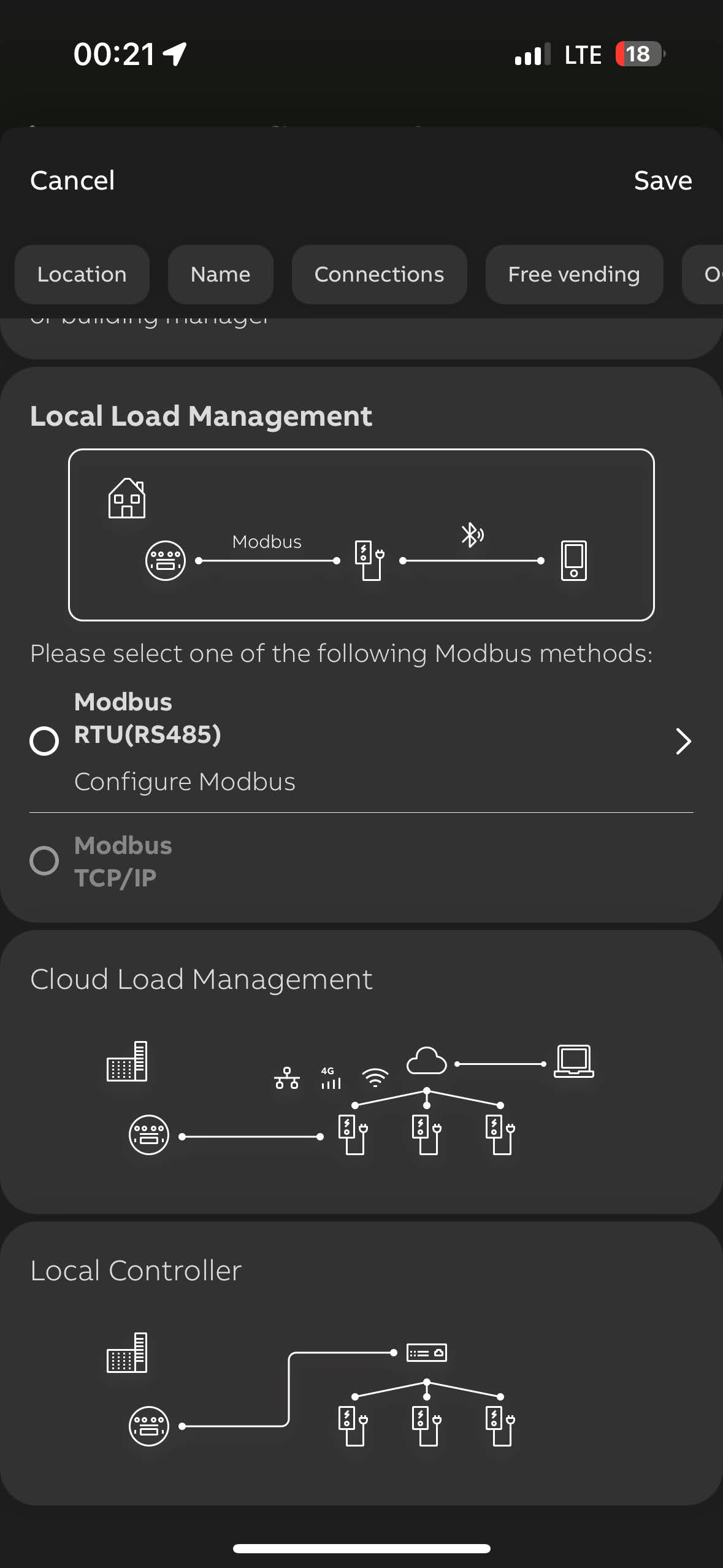

- Valitse Paikallinen ohjain

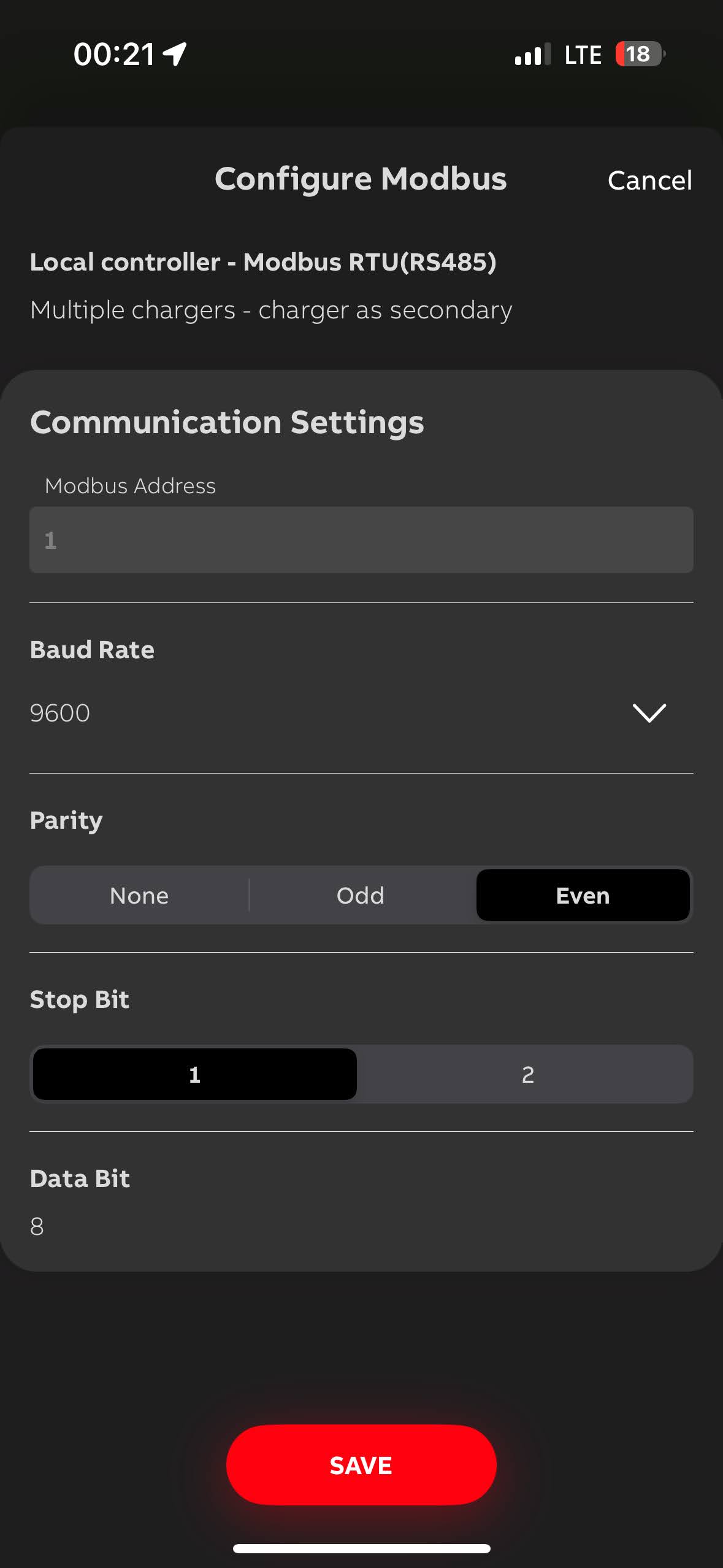

- Modbus-asetukset (RTU):
Samoja asetuksia on käytettävä Reduxi-ohjaimessa RS485-portille 1 tai portille 2.

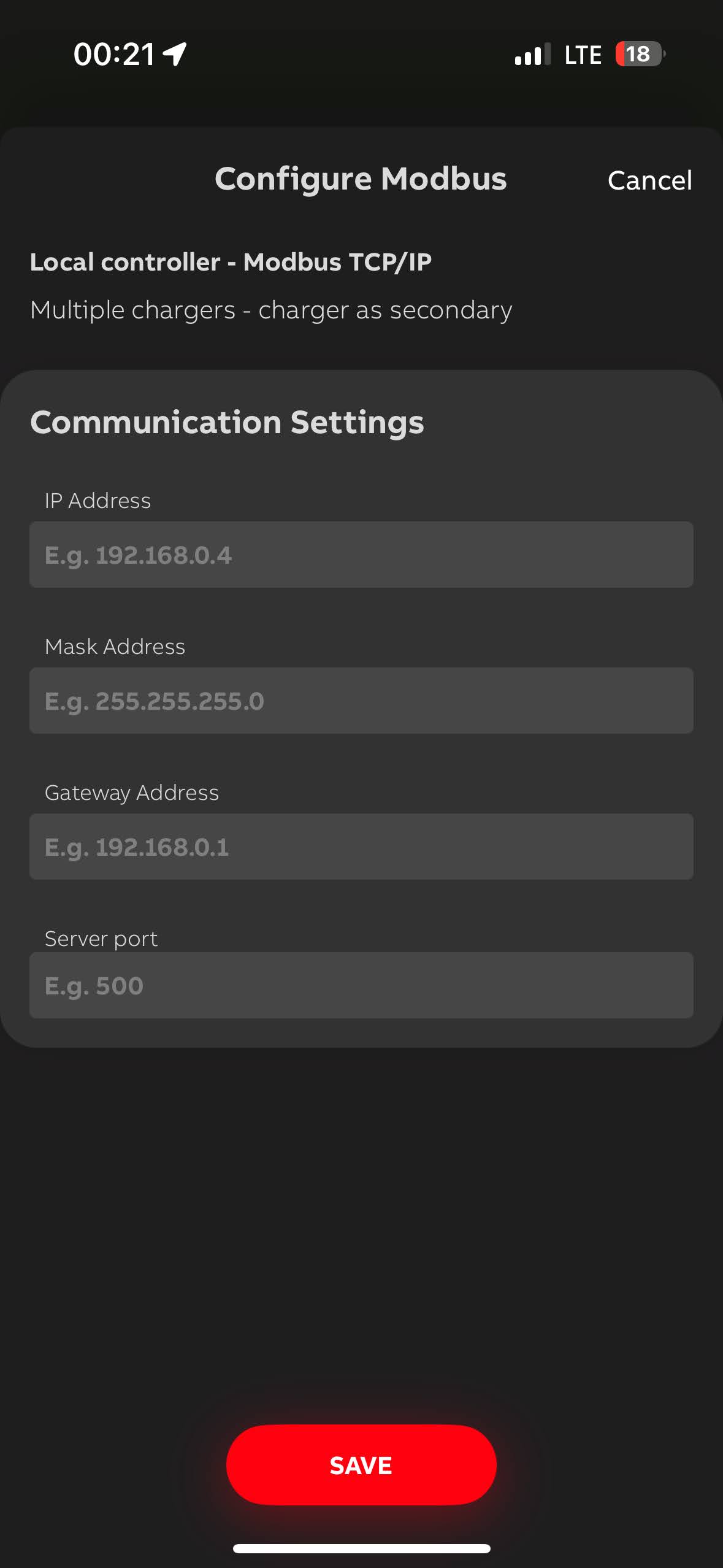

- Aseta parametri Modbus TCP/IP:lle tiedonsiirtoa varten Reduxi-ohjaimelle.
2.1.4 Yhdistä Wi-Fi-verkkoon
3. OCPP tiedonsiirto ABB Terra AC Wall-box laturin ja Reduxi-ohjaimen välillä
3.1 Lisää laite
Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.
3.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa perusasetukset:
- Valitse Laitetyyppi: EV-laturi,
- Valitse tyyppi: OCPP 1.6 - JSON,
- Ja määrittele nimi.
4.3 OCPP:n laitemääritykset
Toista vaihetta käytetään viestintäkanavalle, jotta OCPP-viestintä toimii oikein. Täytä ensin TerraConfig-sovelluksesta saatu laitetunniste.
Kun OCPP JSON 1.6 -protokollaa käytetään, tarvitaan palvelimen OCPP URL, jonka on luonut Reduxi-ohjain. URL-osoitteen saa suoraan viestintäkanavasta.
Laitetunnus (yksilöllinen OCPP ID) saadaan laturista (laturin oikealla puolella alkaa TACW11-4-......) ja se on asetettava viestintäkanavaan.
Esimerkki-URL-osoite: ws://192.168.1.200/ocpp/1.6/json/
4.4 Konfiguroi OCPP-asetukset TerraConfigissa
Linkki: 2.1.2 ABB Terra Wall-box laturi OCPP-palvelimen parametrit
4.5 Testaa viestintää
Varmistaaksesi, että OCPP-viestintä on muodostettu, viestintätesti voidaan suorittaa "Testaa viestintäpainike" -painikkeella, joka sijaitsee oikeassa alareunassa kaikkien Tiedonsiirtokanava-kenttien jälkeen.
Kommunikaatiovastauksia on kolme eri tapausta.
Tapaus 1: Viestintä toimii oikein.
Tapaus 2: Ei voida kommunikoida laitteen 1 kanssa, laitteen tunnusta ei ole asetettu tai se on erilainen.
Tapaus 3: OCPP 1.6 -tiedonsiirtoa käyttävää laitetta ei löydy.
4. Modbus TCP/IP tiedonsiirto ABB Terra AC Wall-box laturin ja Reduxi-ohjaimen välillä
Linkki ABB:hen vapaasti ABB Terra AC Wall-boxin Modbus-viestintään:
4.1 Lisää laite (ABB Terra AC Wall-boxlaturi)
Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.
4.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa perusasetukset:
- Valitse Laitetyyppi: EV-laturi,
- Valitse tyyppi: ABB Terra AC -seinälaatikko,
- ja määritä nimi.
4.3 Laitteen konfigurointi Modbus TCP/IP:lle
Toista vaihetta käytetään tiedonsiirtokanavalle, jotta Modbus TCP/IP -viestintä toimii oikein. Täytä ensin ABB Terra AC wall-boxista saatu IP ja määritä Modbus ID, joka on oletusarvoisesti 1.
4.4 Testaa viestintää
Modbusin TCP/IP-tiedonsiirron varmistamiseksi voidaan suorittaa tiedonsiirtotesti 'Test communication button' -painikkeella, joka sijaitsee oikeassa alareunassa kaikkien Tiedonsiirtokanava-kenttien jälkeen.
Esimerkki IP: 192.168.2.201
Kommunikaatiovastauksia on kolme eri tapausta.
Tapaus 1: Viestintä toimii oikein lukemalla:
Tapaus 2: Ei voida kommunikoida laitteen kanssa IP = 192.168.2.201, laitteen IP on eri:
Tapaus 3: Valittu portti ei ole oikea, tarkista Modbus TCP/IP -portti:
4.5 Oletusparametrit
Täytä lisäasetukset ja valitse alla olevassa kuvassa näkyvät parametrit. Asetukset voivat vaihdella sijaintitarpeiden mukaan. Kun olet valmis, napsauta näytölläsi Valmis-painiketta.
5.1 Lukemat laitteesta OCPP:lle tai Modbus TCP/IP:lle
Tämän kohdan tarkoitus on näyttää, kuinka laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite/Viimeinen mittaus'.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.
