Integroi Reduxi AXIbox 11K -laturiin Wi-Fi:n kautta OCPP-protokollaa hyödyntäen. Reduxin joustavuus mahdollistaa jopa 30 prosentin kustannussäästöt.

1. Evchargo-sovellus

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Sovellus on saatavilla Google Storesta:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Sovellus on saatavilla Applen App Storesta:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Yhdistä Evchargo -sovellukseen

2.1 Kirjautuminen/rekisteröityminen Evchargo-sovellukseen

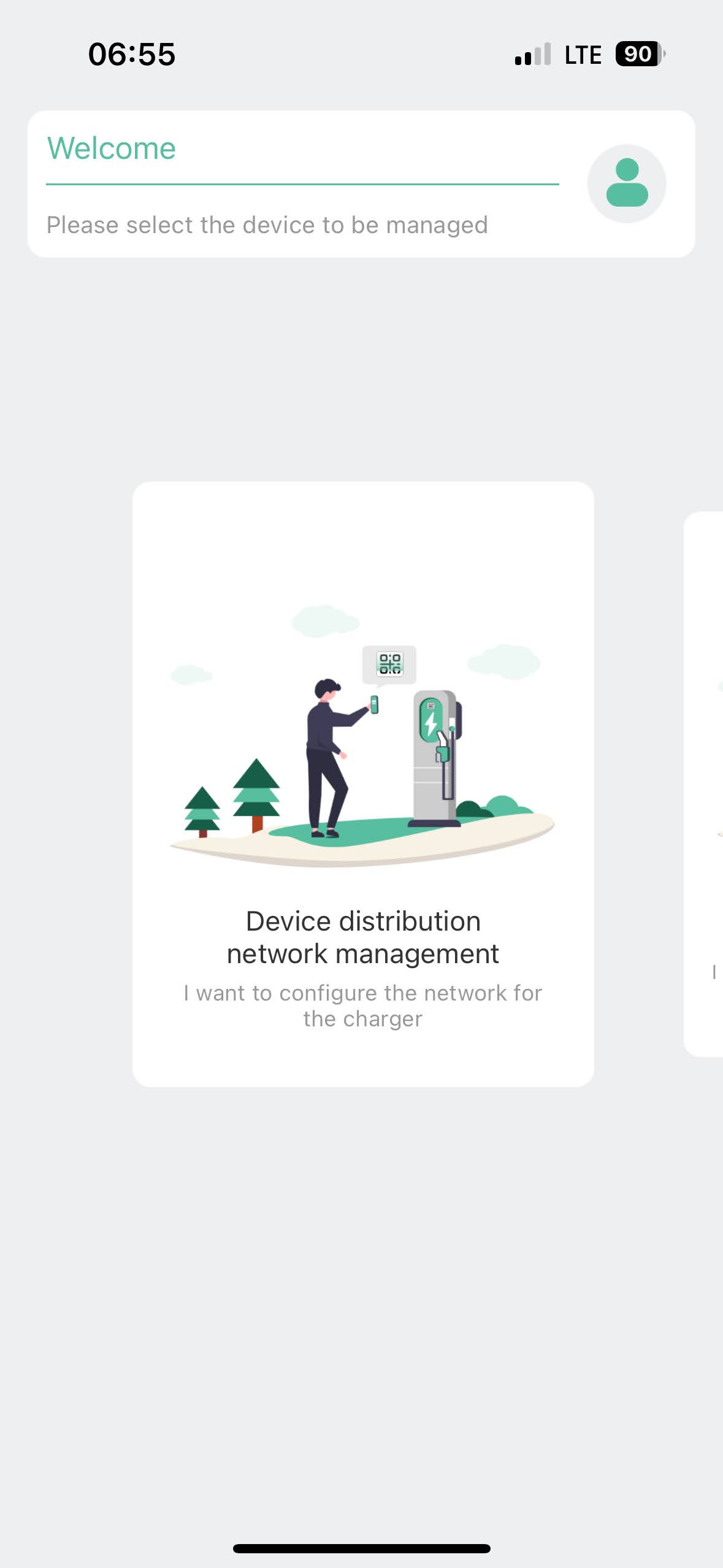

Avaa sovellus ja kirjaudu sisään tai rekisteröi uusi tili. Aloitussivu ("Tervetuloa-sivu") näkyy alla.

2.1.1 Evchargo-sovellus laturin asetuksia varten

Kun olet kirjautunut sisään, EV-laturin konfigurointi Evchargo-sovelluksessa on suoritettava.

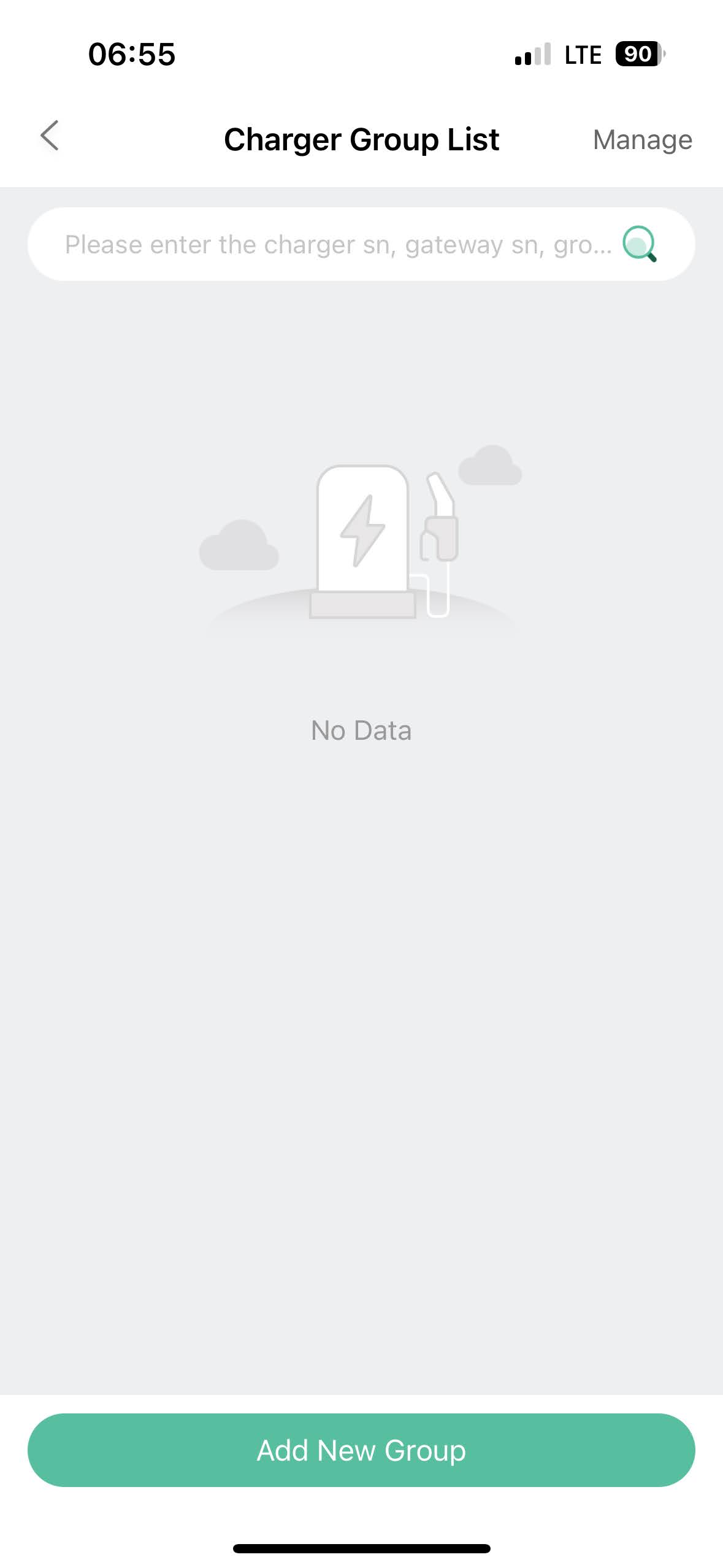

Lisää uusi ryhmä:

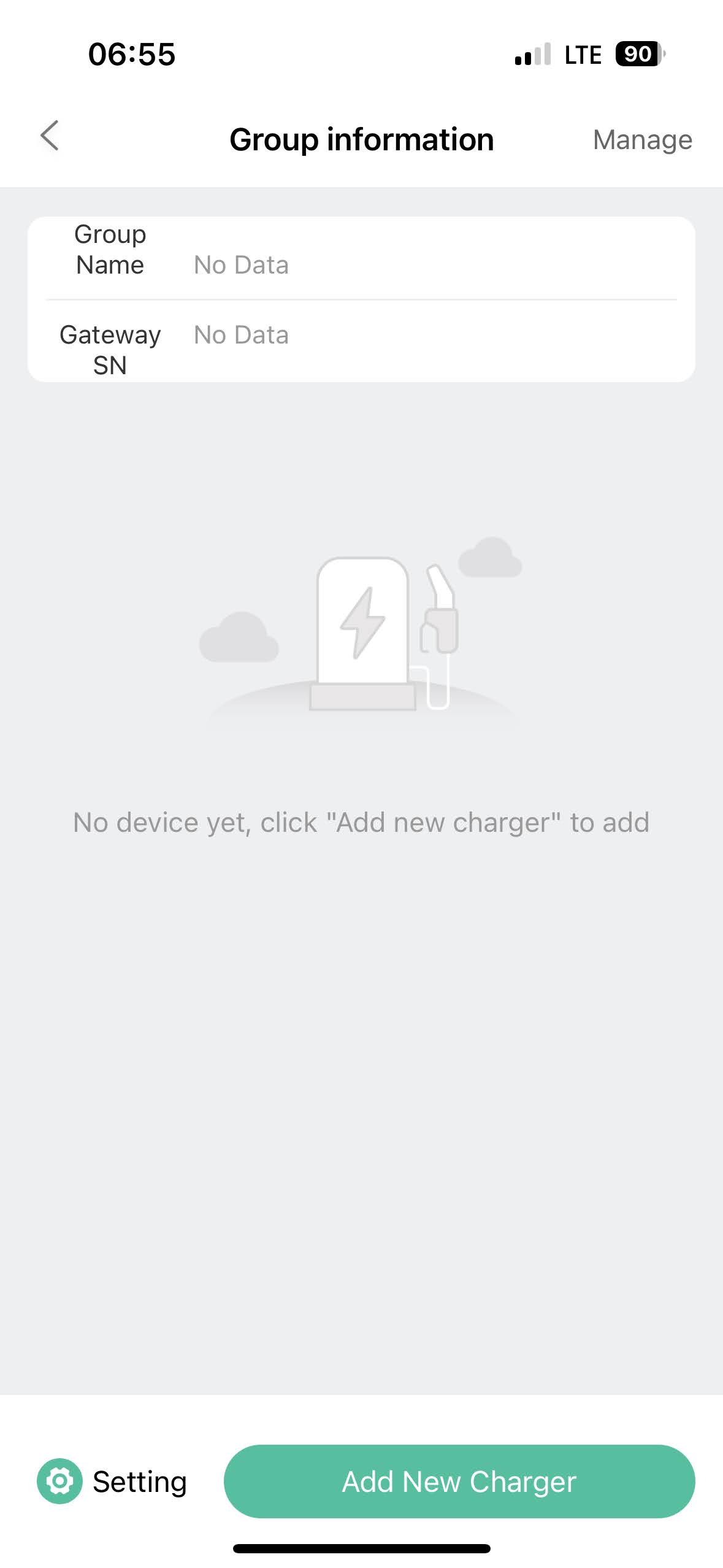

Lisää uusi laturi:

Käytä Bluetooth-skannausta ja valitse laite:

Lisää laite:

Yhdistä Wifiin:

Kun olet yhdistetty Wifiin, napsauta "Asetukset-painiketta" vasemmalla alhaalla:

Napsauta palvelimen tiedot-painiketta:

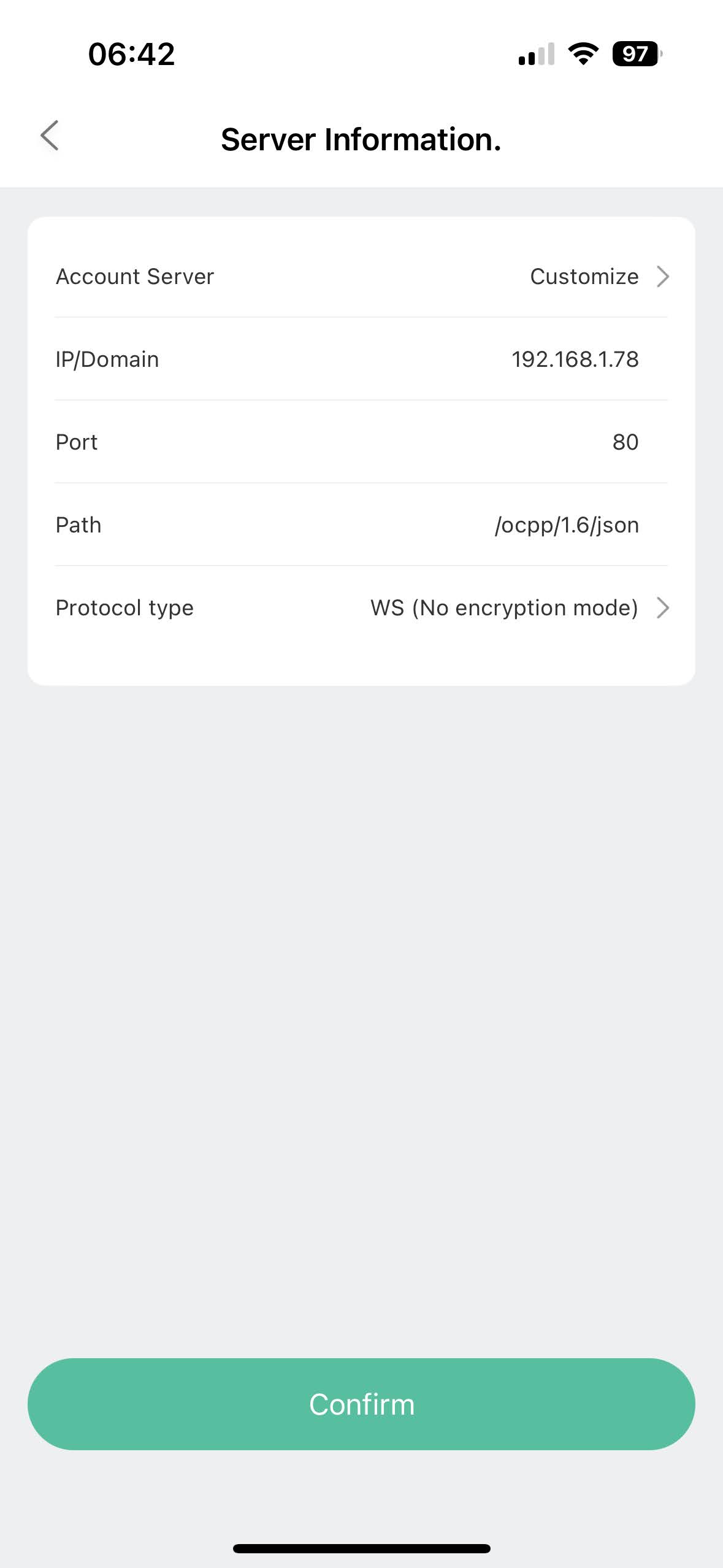

Täytä palvelimen tiedot alla esitetyllä tavalla:

OCPP-palvelimen URL-osoite saadaan Reduxi-ohjaimesta.

Esimerkki URL-osoite = ws://192.168.1.78/ocpp/1.6/json/

Pöytäkirjan tyyppi = WS

IP/Domain = 192.168.1.78

Portti = 80 (WS-protokollaa varten)

Polku = /ocpp/1.6/json/

Viimeinen vaihe on liitetyn sähköautolaturin kotisivu:

3. OCPP-viestintä AXIbox 11K -laturin ja Reduxi-ohjaimen välillä.

3.1 Lisää laite

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

3.2 Valitse laite, jonka haluat lisätä.

Valitse ensimmäisessä vaiheessa perusasetukset:

Valitse laitetyyppi: EV-laturi,
Valitse tyyppi: OCPP 1.6 - JSON,
Nimeä laite.

3.3 Laitteen konfigurointi OCPP:tä varten

Toista vaihetta käytetään viestintäkanavaa varten, jotta OCPP-viestintä toimisi oikein. Täytä ensin Evchargo-sovelluksesta saatu laitetunniste (AXIbox 11K:n SN), joka on asetettava viestintäkanavaan.

Kun käytetään OCPP JSON 1.6 -protokollaa, Reduxi-ohjain tarvitsee ja luo palvelimen OCPP-URL-osoitteen. URL-osoite saadaan suoraan viestintäkanavasta.

Esimerkki URL-osoite: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testiviestintä

Jotta voidaan varmistaa, että OCPP-viestintä toimii, voidaan tehdä viestintätesti "Test communication button" -painikkeella, joka sijaitsee alhaalla oikealla kaikkien viestintäkanavakenttien jälkeen.
