Reduxin ja GL charge LiteBoxin välinen yhteys voi suorittaa DLMS:n asennuksen suojaamiseksi.

1. Logo

2. Liitä GL Charge LiteBox tietokoneeseen.

2.1 PC:n ja laturin välinen yhteys

Molempien laitteiden on oltava samassa verkossa, jotta GL Charge Litebox voidaan määrittää. Kun tämä kriteeri täyttyy, käyttäjä voi muodostaa yhteyden laturin selainkäyttöliittymään haluamallaan selaimella.

Menettely:

Liitä/kirjoita laturin IP-osoite ja lisää selaimeen portti 8080 (esimerkki: 10.150.1.104:8080).
Kirjaudu sisään, Käyttäjätunnus: admin, Salasana:glc999

2.2.1 Selainkäyttöliittymä (Laturin konfigurointi)

Oikeiden asetusten vaiheet:

Lataustila, asetettu arvoon 1 = APP.
Aseta laturin tunnus haluttuun arvoon (esimerkki: 1234).
Kirjoita/liitä Reduxi-ohjaimen palvelimen URL-osoite (katso 3.3 Laitteen konfigurointi OCPP:tä varten).
Poista tunnistusavain.

3. GL charge LiteBoxin ja Reduxi-säätimen välinen OCPP-viestintä.

3.1 Lisää laite

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

3.2 Valitse laite, jonka haluat lisätä.

Valitse ensimmäisessä vaiheessa perusasetukset:

Valitse laitetyyppi: EV-laturi,
Valitse tyyppi: OCPP 1.6 - JSON,
Nimeä laite.

3.3 Laitteen konfigurointi OCPP:tä varten

Toista vaihetta käytetään viestintäkanavaa varten, jotta OCPP-viestintä toimisi oikein. Täytä ensin selaimesta saatu laitetunniste(Set charger ID 2.2.1), joka on lisättävä viestintäkanavan ensimmäinen kenttään.

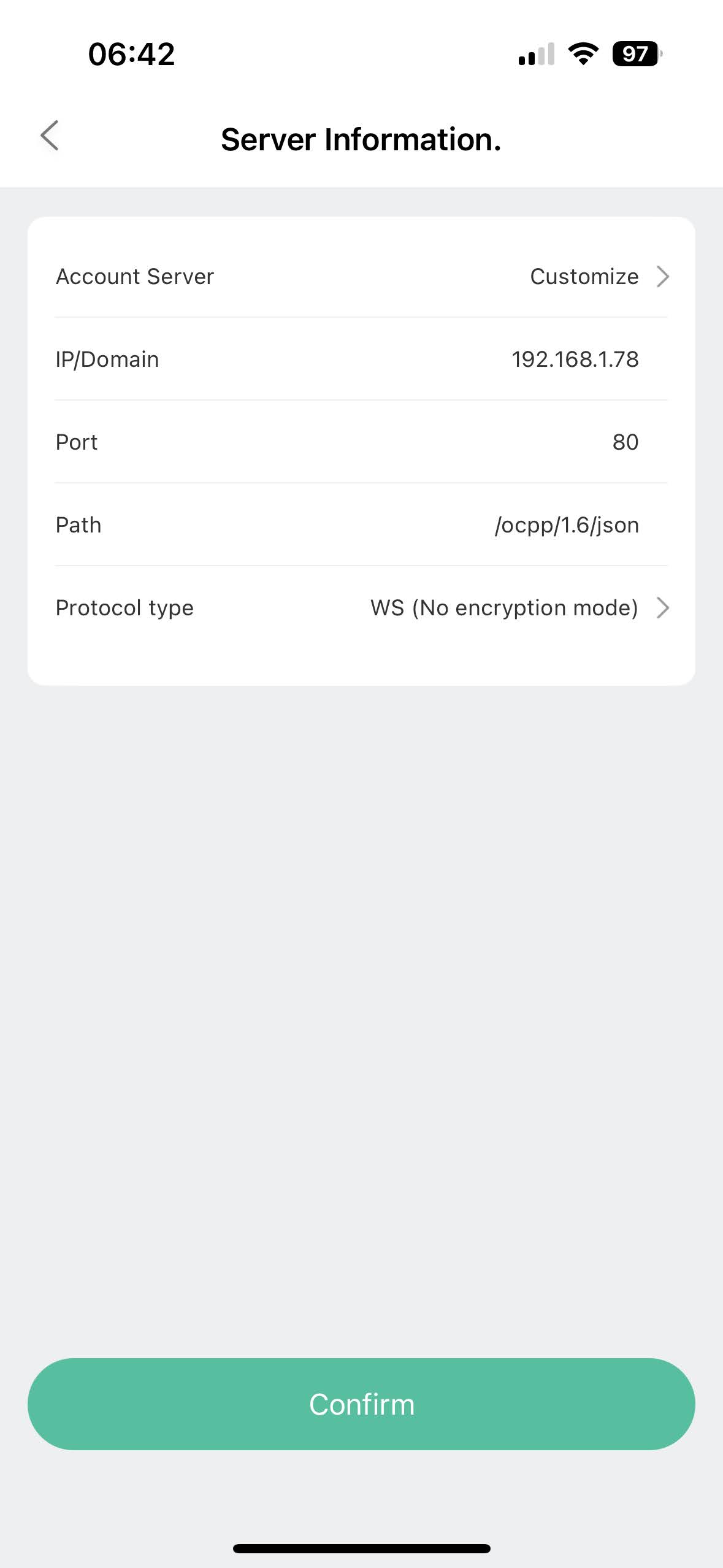

Kun käytetään OCPP JSON 1.6 -protokollaa, Reduxi-ohjain tarvitsee ja luo palvelimen OCPP-URL-osoitteen. URL-osoite saadaan suoraan viestintäkanavasta.

Esimerkki URL-osoite: ws://10.150.120/ocpp/1.6/json/

3.4 Testiviestintä

Jotta voidaan varmistaa, että OCPP-viestintä toimii, voidaan tehdä viestintätesti "Test communication button" -painikkeella, joka sijaitsee alhaalla oikealla kaikkien viestintäkanavakenttien jälkeen.
