Reduxin ja GL Charge GlowBoxin välinen yhteys voi suorittaa DLM:n asennuksen suojaamiseksi.

1. Logo

2. Liitä GL Charge GlowBox Reduxiin Modbus RTU:n avulla.

2.1 Fyysinen yhteys Reduxi-ohjaimen ja GL Charge GlowBox

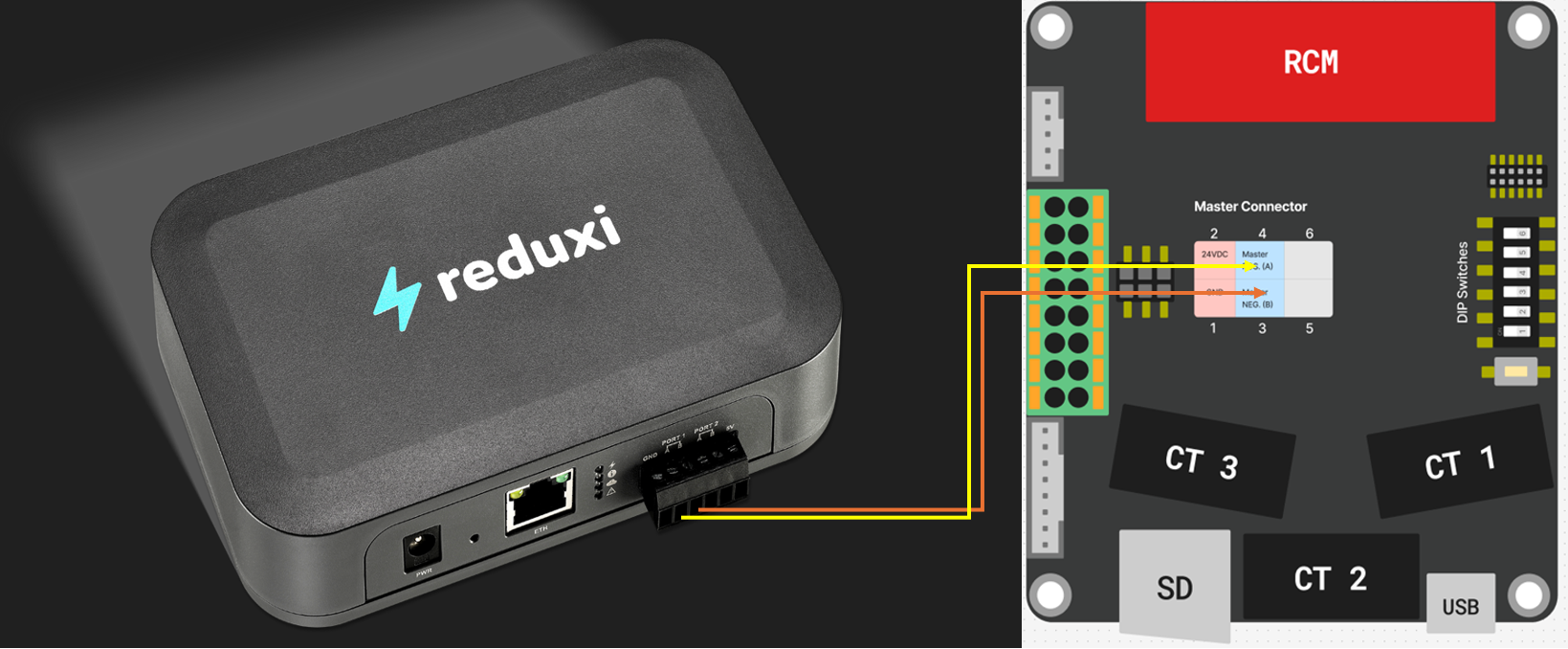

Modbus RTU:ta varten on luotava fyysinen yhteys alla olevan kuvan mukaisesti:

Modbus RTU:n osalta 4 ensimmäistä dippikytkintä 6:sta on asetettava OFF-asentoon, ja dippikytkimiä 5 ja 6 käytetään orjaosoitteiden määrittämiseen.

Esimerkki:

Dip-kytkimet (1,2,3,4) = OFF
Dip-kytkimet (5,6) = OFF ja OFF--> osoite 1

3. Modbus RTU-tiedonsiirto GL Charge Glowboxin ja Reduxi-säätimen välillä.

3.1 Lisää laite

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

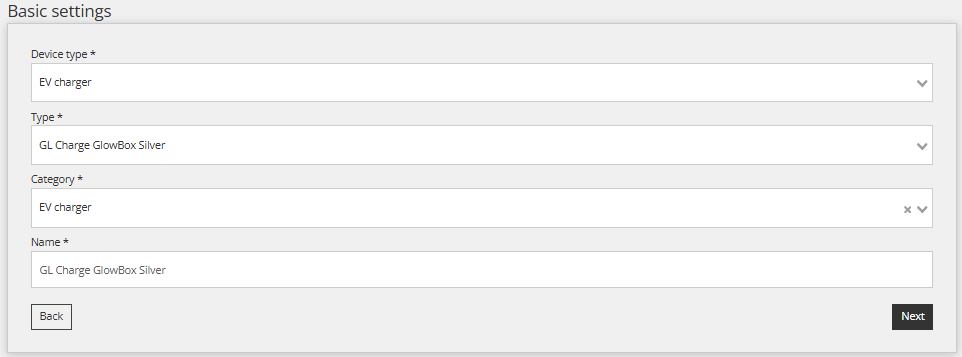

3.2 Valitse laite, jonka haluat lisätä.

Valitse ensimmäisessä vaiheessa perusasetukset:

• Valitse laitetyyppi: EV-laturi,
• Valitse tyyppi: GL Charge GlowBox Hopea
• Nimeä laite.

3.3 Laitteen konfigurointi Modbus RTU -tiedonsiirtokanavaa varten

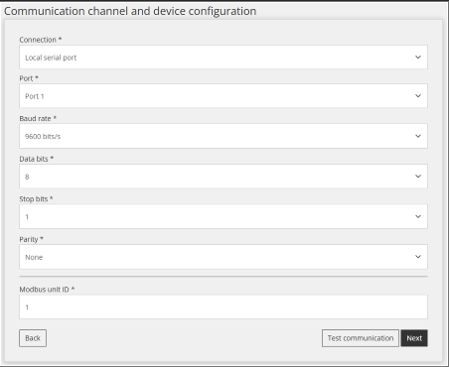

Syötä tarvittavat parametrit alla olevan kuvan mukaisesti. Orjaosoite voi vaihdella DIP-kytkimen asetusten mukaan, kohta 2.1.

3.4 Testiviestintä

Jotta voidaan varmistaa, että Modbus RTU -tiedonsiirto toimii, voidaan tehdä tiedonsiirtotesti "Testaa tiedonsiirto" -painikkeella, joka sijaitsee oikealla alhaalla kaikkien tiedonsiirtokanavakenttien jälkeen.

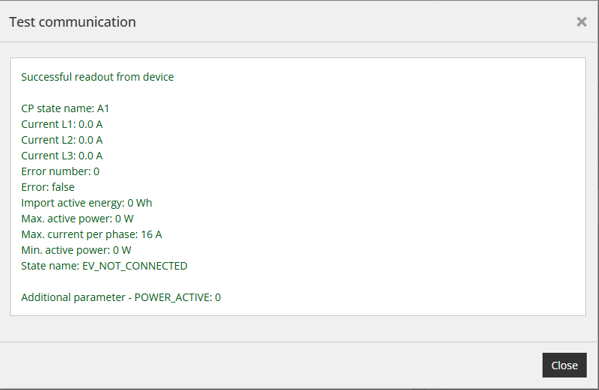

Viestintävastaus:

4. Lukemat laitteesta

Tämän kohdan tarkoituksena on näyttää, miten laitteen lukemat tarkistetaan. Tämä tehdään kohdassa "Laite/viimeinen mittaus".

Kun laite on onnistuneesti lisätty konfiguraattorin kautta, sitä voidaan valvoa Reduxi-pilvisovelluksen kautta.
