Yhdistä Reduxi ETREL INCH Core -laturiin Wi-Fi-yhteyden kautta OCPP-protokollaa hyödyntäen. Reduxin joustavuus mahdollistaa jopa 30 prosentin kustannussäästöt.

1. Etrel INCH Core -sovellus:

1.1 Etrel INCH Core -ohjelman tekninen dokumentaatio:

1.2 Sovellus on saatavilla Google Storesta:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 Sovellus on saatavilla Applen App Storesta:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Yhdistä ETREL INCH -ydin Wi-Fi-yhteyteen

Yksityiskohtaiset ohjeet on esitetty linkissä:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Liitä ETREL INCH -ydinlaturiin.

Kun laturi on yhdistetty Wi-Fi-yhteyteen, sitä voi käyttää suoraan. Yhteys muodostetaan avaamalla laturin IP-osoite 192.168.1.250 käyttäjän haluamassa selaimessa.

Kirjautumistiedot:

käyttäjä: root@etrel.com

salasana: toor

3.1 Yhteys OCPP-taustapalvelimeen (Reduxi)

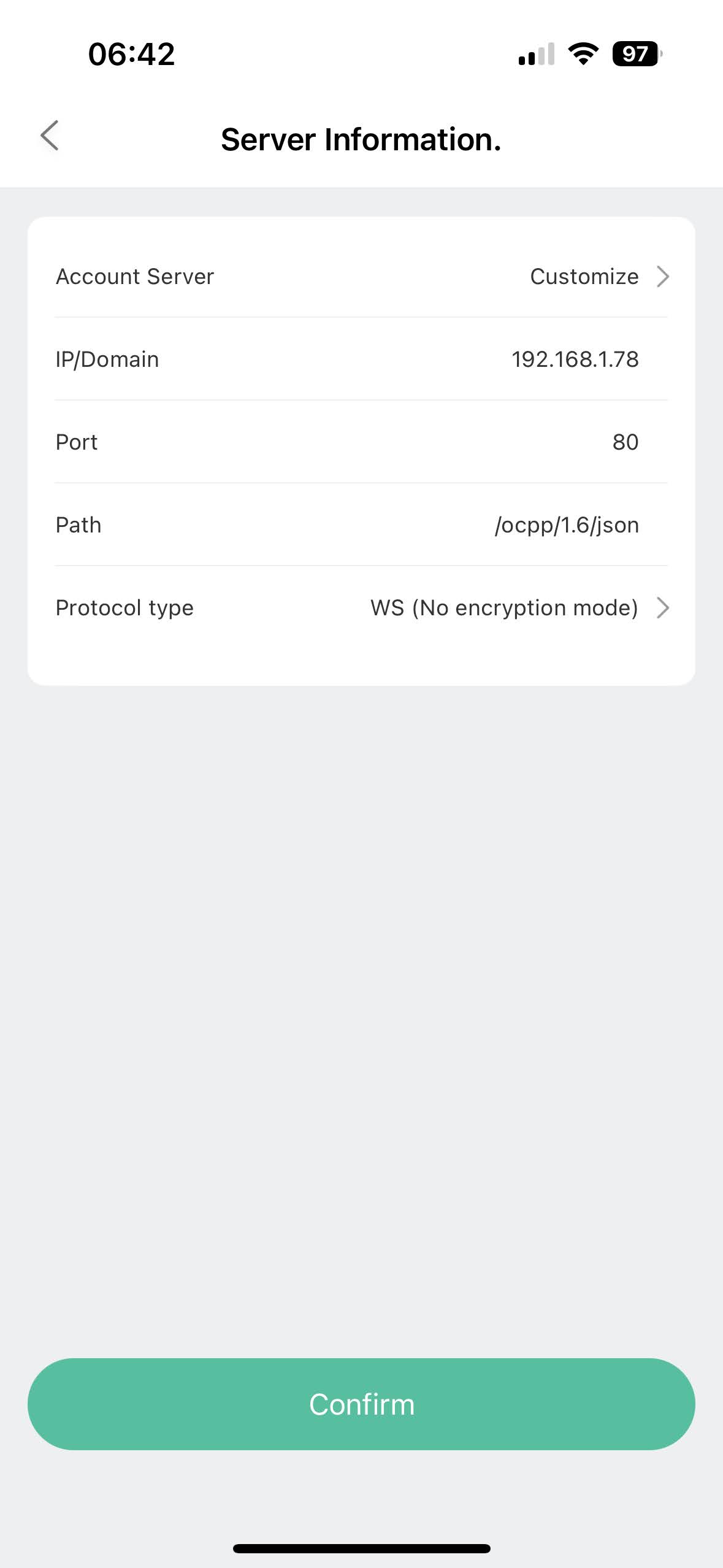

Kun olet liittynyt EV-laturiin, siirry "Connectivity"-osioon (ensimmäinen kuva) ja liitä Reduxi-palvelimen URL-osoite (kohta 4.3) backend-palvelinkenttään, kuten toisessa kuvassa näkyy.

HUOMAUTUS: Kopioi latauspisteen identiteetti, jotta sitä voidaan käyttää 4.3 kohdassa.

4. OCPP-viestintä ETRELINCH -ytimen välillä . ja Reduxi-ohjaimen välillä

4.1 Lisää laite

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

4.2 Valitse laite, jonka haluat lisätä.

Valitse ensimmäisessä vaiheessa perusasetukset:

Valitse laitetyyppi: EV-laturi,
Valitse tyyppi: OCPP 1.6 - JSON,
Nimeä laite.

4.3 Laitteen konfigurointi OCPP:tä varten (viestintäkanava)

Toista vaihetta käytetään viestintäkanavaa varten, jotta OCPP-viestintä toimisi oikein. Täytä ensin EV-laturin SW-liitännästä saatu laitetunniste (latauspisteen tunniste), joka on asetettava viestintäkanavaan.

Kun käytetään OCPP JSON 1.6 -protokollaa, Reduxi-ohjain tarvitsee OCPP-palvelimen URL-osoitteen ja luo sen. URL-osoite saadaan suoraan viestintäkanavasta.

Esimerkki URL-osoite: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testiviestintä

Jotta voidaan varmistaa, että OCPP-viestintä toimii, voidaan tehdä viestintätesti "Test communication button" -painikkeella, joka sijaitsee oikealla alhaalla kaikkien edellisen kohdan ylemmässä kuvassa näkyvien viestintäkanavakenttien jälkeen.

Viestintävastauksia on kolmea eri tapausta.

Tapaus 1: Viestintä toimii moitteettomasti.

Lisää laite - tarkista viestintä.png
