Säästä jopa 30 % energiakustannuksissa käyttämällä Stiebel Eltron -lämpöpumppujen SG-valmiita koskettimia Reduxi Gatewayn kautta, mikä mahdollistaa dynaamisen ohjauksen mukautumaan vaihteleviin energiahintoihin.

1. Tarvittavat komponentit Reduxi-säätimen liittämiseksi Stiebel Eltron -lämpöpumppuun.

Reduxi-säätimen ja Stiebel Eltron -lämpöpumpun välisen yhteyden muodostamiseen tarvitaan kaksi komponenttia:

1. Reduxi ohjain
2. Reduxi Gateway -laite, jossa on 3x (30:1A) virtaanturia (CT)

Reduxi Gateway -laite on ensin lisättävä (kytketty) Reduxi-säätimeen lämpöpumpun toimintatilojen ohjaamiseksi/käyttöönottoa varten. Yhteys voidaan muodostaa langattomasti (WLAN) tai langattomasti UTP-kaapelin (LAN) kautta. Löydät lisää yhteydestä osoitteesta Gateway to Controller -yhteys. Reduxi Gateway -laite sisältää myös 3x(30:1A) virtaanturia (muuntaja), joita käytetään mittaamaan sähkövirtaa (eli tehoa) lämpöpumpun jokaisessa vaiheessa. Lisäksi kahta relelähtöä käytetään generoimaan signaaleja SG-valmiille koskettimille, mikä vaikuttaa lämpöpumpun toimintatapoihin.

2. Reduxi-ohjaimen ja Gateway-laitteen yhdistäminen paikallisverkkoon

Alla näkyy symbolinen kuva koko liitännästä Reduxi-säätimestä lämpöpumppuun:

Lisätietoja Reduxi Gateway -laitteen liittämisestä saat seuraamalla linkkiä: Kuinka määrittää Reduxi Gatway.

3. Reduxi GW -laitteen releen liittäminen lämpöpumpun SG-valmiisiin koskettimiin

Reduxi Gateway -laitteen releiden fyysinen liittäminen lämpöpumpun SG-ready-koskettimiin on välttämätöntä määrittää SG-ready-koskettimien tarkat paikat lämpöpumpun piirilevyllä. Alla oleva kuva näyttää SG-valmiiden koskettimien sijainnit Stiebel Eltron lämpöpumpun piirilevyllä.  Toisessa kuvassa näkyvät liitännät releistä SG-valmiisiin koskettimiin.

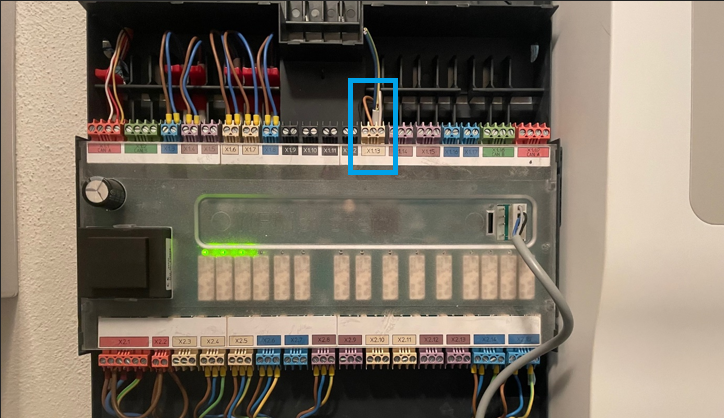

SG-valmiit koskettimet HP-piirin sijainnissa (X1.13-liitin):

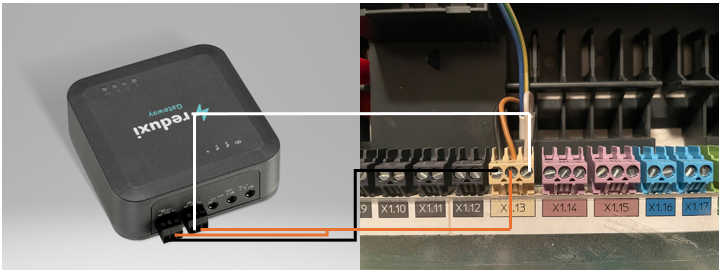

Yhteys Reduxi GW -laitteesta HP:n SG-valmiisiin liittimiin:

EI koskettimia Reduxi GW -laitteen ensimmäisen releestä --> Ensimmäinen kosketin X1.13-liittimessä; Musta lanka

Reduxi GW -laitteen molempien releiden COM-kosketin --> Toinen kosketin X1.13-liittimessä; Ruskea lanka

EI koskettimia Reduxi GW -laitteen toisen releen --> Kolmas kosketin X1.13-liittimessä ; Valkoinen lanka

Yhteys:

Huomaa: Reduxi Gateway -laite mahdollistaa relelähtöjen käytön pysyvästi suljettuina (Normaalisti Suljettu – NC) tai avattuina (Normaalisti Avattu – NO). Stiebel Eltron -lämpöpumpun tapauksessa käytetään kuitenkin NO-kontakteja.

4. Reduxi Gateway laite mittarina virta-antureilla

Reduxi Gateway -sarjaan sisältyvät virta-anturit (CT:t) on kytkettävä kolmeen tuloon, yksi kutakin vaihetta kohti, kuten alla olevassa kuvassa näkyy.

Virta-anturi peittää lämpöpumpun yksittäisen vaihejohdon (L1, L2, L3), kuva alla:

5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattoriin

Jos haluat lisätä uuden lämpöpumpun laitteeksi tai muokata olemassa olevaa, noudata näitä ohjeita, jotka on kuvattu alla yksittäisissä kohdissa.

5.1 Laitteen lisääminen

Kirjaudu sisään paikallisesti Reduxi-konfiguraattoriin ohjaimessa ja paina Lisää laitepainike.

5.2 Valitse laite, jonka haluat lisätä

Valitse ensimmäisessä vaiheessa (perusasetukset) sen laitteen perusparametrit, jonka haluat lisätä:

• Laitetyyppi: LVI,
• Tyyppi: Redxi-mittari
• Nimi: Määritä laitteen nimi.

5.3 Yhteyskanava

Viestintäkanavan asetusten ensimmäinen osa on suunniteltu yhdistämään Reduxi Gateway -laitteen ja Reduxi-ohjaimen välillä. Täytä kentät alla olevan kuvan mukaisesti (täytetty automaattisesti).

Viestintäkanavan toinen osa on tarkoitettu Reduxi Gateway -laitteen senhetkisille anturiasetuksille, jossa valitaan "Automaattinen tunnistus yhdyskäytävästä" kaikille nykyisille antureille.

Tietoliikennekanavan kolmas osa on omistettu Redux GW -laitteen releiltä tulevien signaalien määrittelyyn.

SG-valmiiden signaalien yhdistelmän logiikka:

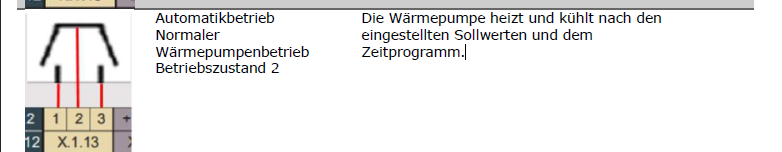

ON-tila (normaali toiminta), molemmat releet ovat auki (EI):

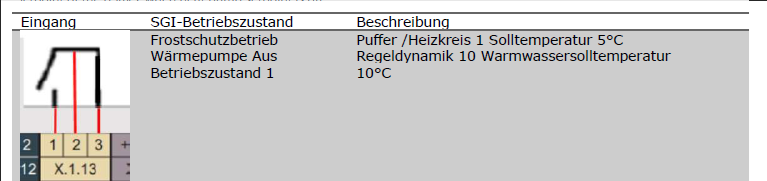

OFF-tila (ei toiminnassa): ensimmäinen rele on avattu (NO) ja toinen on suljettu (NC):

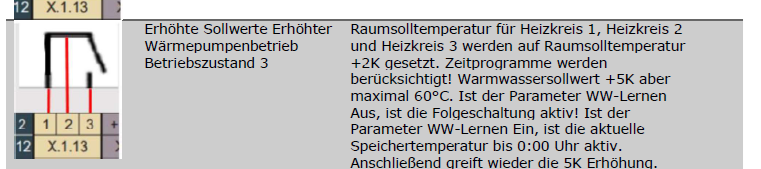

ECO-tila (hieman tehostettu toiminta), ensimmäinen rele on kiinni (NC) ja toinen on auki (NO) :

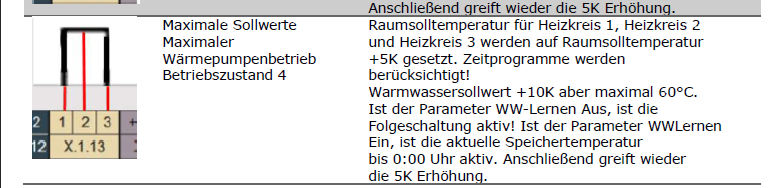

BOOST-tila (lisätehokäyttö), molemmat releet ovat kiinni (NC):

Taulukko toimintatiloista,

 Huomautus NO tarkoittaa normaalisti avattua :

Relesignaalien täydellinen konfigurointi Reduxi-kokoonpanossa:

5.5 Viestintätesti

Tietoliikennetesti suoritetaan "Test communication" -painikkeella, joka sijaitsee oikeassa alakulmassa tietoliikennekanavan kaikkien parametrikenttien jälkeen.

Viestintätesti voi palauttaa kaksi vastausta:

1. Viestintä toimii oikein, kuva alla:

2. Viestintä ei toimi kunnolla, alla oleva kuva:

5.6 Lisäasetukset

Lisäasetus on mielivaltainen ja riippuu Reduxi-ohjaimen asennuspaikan erityistarpeista. Kun olet tehnyt kaikki lisäasetukset, paina "Valmis" -painiketta oikeassa alakulmassa.

5.7 Viimeiset mittaukset

Kun kommunikointi äskettäin lisätyn laitteen kanssa on muodostettu onnistuneesti, sen arvot ​voidaan tarkistaa Devices/Sieble Eltron HP -kohdasta Reduxi-konfiguraattorissa lisätestinä. .

Edistyksellistä lämpöpumpun ohjausta varten integroi laite Reduxi-järjestelmän strategiaan. Laitteet/Stiebel Eltron -lämpöpumppu -kohdassa Reduxi-konfiguraattorissa ohjaustyypiksi on asetettava AUTO, jotta strategian komennot vaikuttavat lämpöpumppuun.

Saavuttaaksesi maksimaalisen joustavuuden ja energiakustannusten alennuksen suhteessa dynaamisiin hintoihin ja dynaamisiin tariffeihin, seuraa strategian määrittämisohjeita tästä linkistä: Strategies for Reduxi-ohjain.

Kun laite on lisätty onnistuneesti ja arvot tarkistettu, laitetta voidaan tarkastaa ja ohjata myös Reduxi-sovelluksen kautta.
