Säästä jopa 30 % energiakustannuksissa käyttämällä Midea-lämpöpumppujen SG-valmiita koskettimia Reduxi Gatewayn kautta, mikä mahdollistaa dynaamisen ohjauksen mukautumaan vaihteleviin energiahintoihin.

1. Tarvittavat komponentit Reduxi-ohjaimen liittämiseksi Midea-lämpöpumppuun.

Reduxi-säätimen ja Midea-lämpöpumpun välisen yhteyden muodostamiseen tarvitaan kaksi komponenttia:

1. Reduxi ohjain
2. Reduxi Gateway -laite, jossa on 3x (30:1A) virtaanturia (CT)

Reduxi Gateway -laite on ensin lisättävä (kytketty) Reduxi-säätimeen lämpöpumpun toimintatilojen ohjaamiseksi/käyttöönottoa varten. Yhteys voidaan muodostaa langattomasti (WLAN) tai langattomasti UTP-kaapelin (LAN) kautta. Löydät lisää yhteydestä osoitteesta Gateway to Controller -yhteys. Reduxi Gateway -laite sisältää myös 3x(30:1A) virtaanturia (muuntaja), joita käytetään mittaamaan sähkövirtaa (eli tehoa) lämpöpumpun jokaisessa vaiheessa. Lisäksi kahta relelähtöä käytetään generoimaan signaalejaSG-valmiille koskettimille, mikä vaikuttaa lämpöpumpun toimintatapoihin.

2. Reduxi-ohjaimen ja Gateway-laitteen yhdistäminen paikallisverkkoon

Alla näkyy symbolinen kuva koko liitännästä Reduxi-säätimestä lämpöpumppuun:

Lisätietoja Reduxi Gateway -laitteen liittämisestä saat seuraamalla linkkiä: Kuinka määrittää Reduxi Gatway.

3. Reduxi GW -laitteen releen liittäminen lämpöpumpun SG-valmiisiin koskettimiin

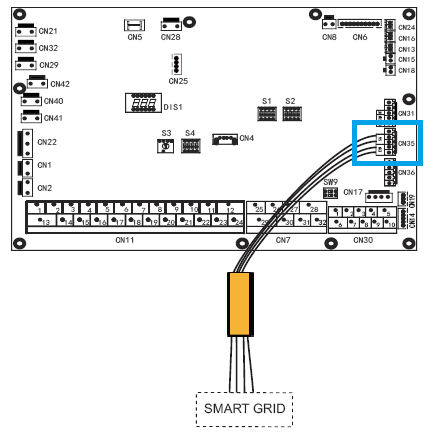

Reduxi Gateway -laitteen releiden fyysinen liittäminen lämpöpumpun SG-ready-koskettimiin on välttämätöntä määrittää SG-ready-koskettimien tarkat paikat lämpöpumpun piirilevyllä. Alla oleva kuva näyttää SG-valmiiden koskettimien sijainnit Midea
lämpöpumpun piirilevyllä.  Toisessa kuvassa näkyvät liitännät releistä SG-valmiisiin koskettimiin.

SG-valmiit koskettimet HP-piirilevyssä CN35:

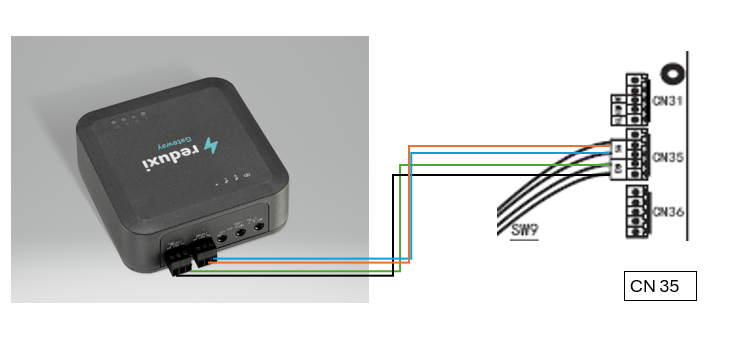

Yhteys Reduxi GW -laitteesta HP:n SG-valmiisiin liittimiin:

EI koskettimia Reduxi GW -laitteen ensimmäisen releen -> 1. kosketin CN35-liittimessä; Musta lanka

Reduxi GW -laitteen ensimmäisen releen COM-kosketin --> 2. kosketin CN35-liittimessä; Vihreä lanka

Reduxi GW -laitteen toisen releen NC-kosketin --> 3. kosketin CN35-liittimessä; Sininen lanka

Reduxi GW -laitteen toisen releen COM-kosketin --> 4. kosketin CN35-liittimessä; Ruskea lanka

Yhteys:

Huomaa: Reduxi Gateway -laite mahdollistaa relelähtöjen käytön pysyvästi suljettuina " normaalisti suljettuna - NC " tai avoimena " normaalisti avoimena - NO ", kun taas Stiebel Eltron -lämmittimen tapauksessa NO koskettimia käytetään.

4. Reduxi Gateway laite mittarina virta-antureilla

Reduxi Gateway -sarjaan sisältyvät virta-anturit (CT:t) on kytkettävä kolmeen tuloon, yksi kutakin vaihetta kohti, kuten alla olevassa kuvassa näkyy.

Virta-anturi peittää lämpöpumpun yksittäisen vaihejohdon (L1, L2, L3), kuva alla:

5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattoriin

Jos haluat lisätä uuden lämpöpumpun laitteeksi tai muokata olemassa olevaa, noudata näitä ohjeita, jotka on kuvattu alla yksittäisissä kohdissa.

5.1 Laitteen lisääminen

Kirjaudu sisään paikallisesti Reduxi-konfiguraattoriin ohjaimessa ja paina Lisää. laitepainike.

5.2 Valitse laite, jonka haluat lisätä

Valitse ensimmäisessä vaiheessa (perusasetukset) sen laitteen perusparametrit, jonka haluat lisätä:

• Laitetyyppi: LVI,
• Tyyppi: Redxi-mittari
• Nimi: Määritä laitteen nimi.

5.3 Yhteyskanava

Viestintäkanavan asetusten ensimmäinen osa on suunniteltu yhdistämään Reduxi Gateway -laitteen ja Reduxi-ohjaimen välillä. Täytä kentät alla olevan kuvan mukaisesti (täytetty automaattisesti).

Viestintäkanavan toinen osa on tarkoitettu Reduxi Gateway -laitteen senhetkisille anturiasetuksille, jossa valitaan "Automaattinen tunnistus yhdyskäytävästä" kaikille nykyisille antureille.

Tietoliikennekanavan kolmas osa on omistettu Redux GW -laitteen releiltä tulevien signaalien määrittelyyn.

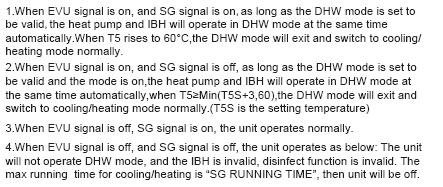

SG-valmiiden signaalien yhdistelmän määritelmän logiikka:

ON-tila (normaali toimintatila), ensimmäinen rele (EVU-kosketin) avataan (NO) ja toinen (SG) -valmis) on suljettu (NC):

OFF-tila (OFF toimintatila), ensimmäinen rele (EVU-kosketin) avataan (NO) ja toinen (SG) -valmis) avataan (NO):

ECO-tila (ECO-käyttötila), ensimmäinen rele (EVU-kosketin) on kiinni (NC) ja toinen (SG) -valmis) avataan (NO):

BOOST-tila (ECO-käyttötila), ensimmäinen rele (EVU-kosketin) on kiinni (NC) ja toinen (SG) -ready) avataan (NC):

Taulukko toimintatiloista:

 Huomautus NO tarkoittaa normaalisti avattua :

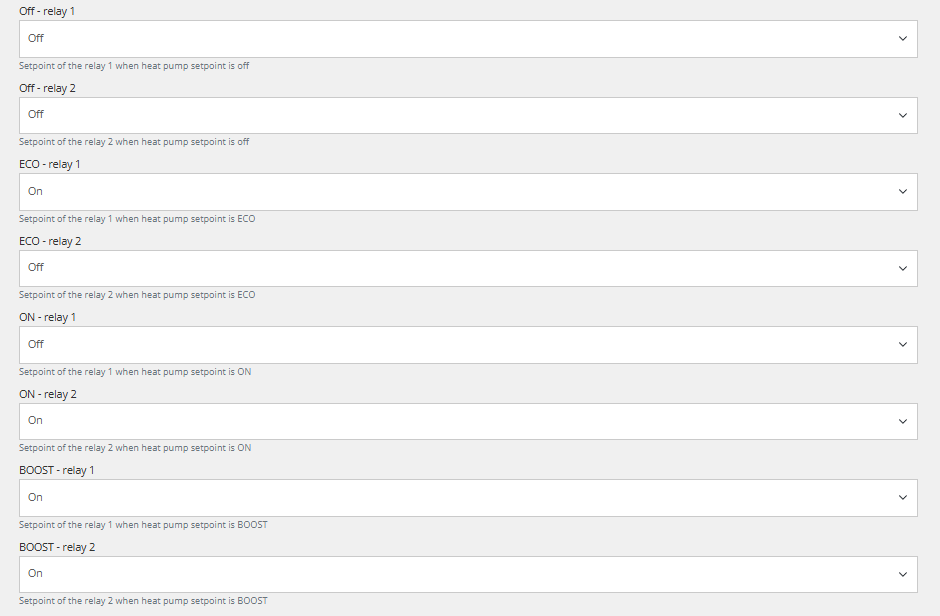

Relesignaalien täydellinen konfigurointi Reduxi-kokoonpanossa:

5.5 Viestintätesti

Tietoliikennetesti suoritetaan "Test communication" -painikkeella, joka sijaitsee oikeassa alakulmassa tietoliikennekanavan kaikkien parametrikenttien jälkeen.

Viestintätesti voi palauttaa kaksi vastausta:

1. Viestintä toimii oikein, kuva alla:

2. Viestintä ei toimi kunnolla, alla oleva kuva:

5.6 Lisäasetukset

Lisäasetus on mielivaltainen ja riippuu Reduxi-ohjaimen asennuspaikan erityistarpeista. Kun olet tehnyt kaikki lisäasetukset, paina "Valmis" -painiketta oikeassa alakulmassa.

5.7 Viimeiset mittaukset

Kun yhteys uuteen laitteeseen on muodostettu onnistuneesti, sen arvot voi tarkistaa kohdasta Laitteet/Midea HP Reduxi-konfiguraattorista lisätestinä.

Edistyksellistä lämpöpumpun ohjausta varten integroi laite Reduxin järjestelmästrategiaan. Kohdassa Devices/Midea HP Reduxi-konfiguraattorissaohjaustyyppi on asetettava arvoon AUTO joten strategian komennot vaikuttavat HP:hen.

Saavuttaaksesi maksimaalisen joustavuuden ja energiakustannusten alennuksen suhteessa dynaamisiin hintoihin ja dynaamisiin tariffeihin, seuraa strategian määrittämisohjeita tästä linkistä: Strategies for Reduxi-ohjain.

Kun laite on lisätty onnistuneesti ja arvot tarkistettu, laitetta voidaan tarkastaa ja ohjata myös Reduxi-sovelluksen kautta.
