Säästä jopa 30 % energiakustannuksissa käyttämällä Panasonic-lämpöpumppujen SG-valmiita koskettimia Reduxi Gatewayn kautta, mikä mahdollistaa dynaamisen ohjauksen mukautumisen vaihteleviin energiahintoihin.
1. Tarvittavat komponentit Reduxi-ohjaimen liittämiseksi Panasonic-lämpöpumppuun.
Reduxi-ohjaimen ja Panasonic-lämpöpumpun välisen yhteyden muodostamiseen tarvitaan kaksi komponenttia:
- Reduxi ohjain
- Reduxi Gateway -laite, jossa on 3x (30:1A) virtaanturia (CT)
Reduxi Gateway -laite on ensin lisättävä (kytketty) Reduxi-säätimeen lämpöpumpun toimintatilojen ohjaamiseksi/käyttöönottoa varten. Yhteys voidaan muodostaa langattomasti (WLAN) tai langattomasti UTP-kaapelin (LAN) kautta. Löydät lisää yhteydestä osoitteesta Gateway to Controller -yhteys. Reduxi Gateway -laite sisältää myös 3x(30:1A) virtaanturia (muuntaja), joita käytetään mittaamaan sähkövirtaa (eli tehoa) lämpöpumpun jokaisessa vaiheessa. Lisäksi kahta relelähtöä käytetään generoimaan signaalejaSG-valmiille koskettimille, mikä vaikuttaa lämpöpumpun toimintatapoihin.
2. Reduxi-ohjaimen ja Gateway-laitteen yhdistäminen paikallisverkkoon
Alla näkyy symbolinen kuva koko liitännästä Reduxi-säätimestä lämpöpumppuun:
Lisätietoja Reduxi Gateway -laitteen kytkemisestä saat seuraamalla linkkiä: Kuinka määrittää Reduxi Gatway.
3. Reduxi GW -laitteen releen liittäminen lämpöpumpun SG-valmiisiin koskettimiin
Reduxi Gateway -laitteen releiden fyysinen liittäminen lämpöpumpun SG-ready-koskettimiin on välttämätöntä määrittää SG-ready-koskettimien tarkat paikat lämpöpumpun piirilevyllä. Alla oleva kuva näyttää SG-valmiiden koskettimien sijainnit Panasonicin
lämpöpumpun piirilevyllä. Toisessa kuvassa näkyvät liitännät releistä SG-valmiisiin koskettimiin.

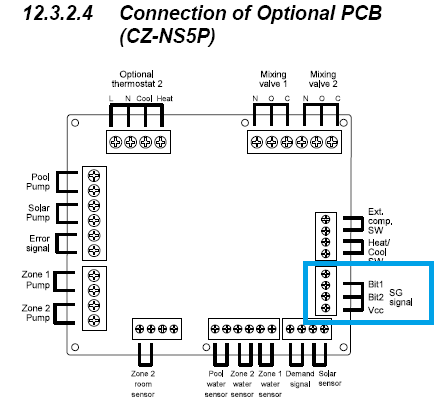

SG-valmiit koskettimet HP-piirilevyssä CZ-NS5P:

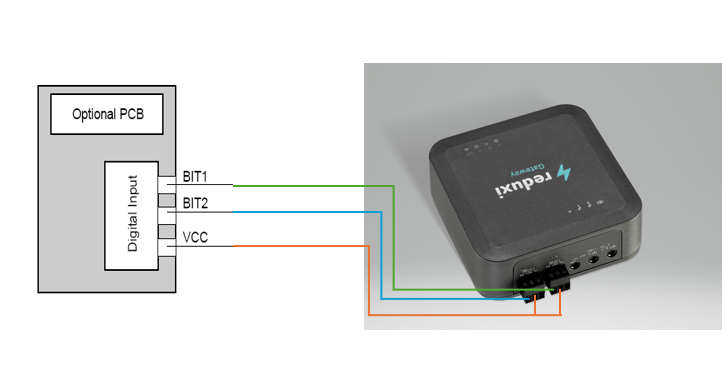

Yhteys Reduxi GW -laitteesta HP:n SG-valmiisiin liittimiin:
NO-kosketin Reduxi GW -laitteen ensimmäisestä releestä --> CZ-NS5P, BIT 1 -koskettimeen; Sininen johdin
NO-kosketin Reduxi GW -laitteen ensimmäisestä releestä --> CZ-NS5P, BIT 2 -koskettimeen; Vihreä johdin
COM-kosketin Reduxi GW -laitteen molemmista releistä --> CZ-NS5P, VCC 2 -koskettimeen; Ruskea johdin
Huomaa: Reduxi Gateway -laite mahdollistaa relelähtöjen käytön pysyvästi suljettuina " Normaalisti suljettu - NC " tai avattuina " Normaalisti avattu - NO ", kun taas Stiebel Eltron -lämpöpumpun tapauksessa NO -koskettimia käytetään.
4. Reduxi Gateway laite mittarina virta-antureilla
Reduxi Gateway -sarjaan sisältyvät virta-anturit (CT:t) on kytkettävä kolmeen tuloon, yksi kutakin vaihetta kohti, kuten alla olevassa kuvassa näkyy.
Virta-anturi peittää lämpöpumpun yksittäisen vaihejohdon (L1, L2, L3), kuva alla:
5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattoriin
Jos haluat lisätä uuden lämpöpumpun laitteeksi tai muokata olemassa olevaa, noudata näitä ohjeita, jotka on kuvattu alla yksittäisissä kohdissa.
5.1 Laitteen lisääminen
Kirjaudu sisään paikallisesti Reduxi-konfiguraattoriin ohjaimessa ja paina Lisää. laitepainike.
5.2 Valitse laite, jonka haluat lisätä
Valitse ensimmäisessä vaiheessa (perusasetukset) sen laitteen perusparametrit, jonka haluat lisätä:
- Laitetyyppi: LVI,
- Tyyppi: Redxi-mittari
- Nimi: Määritä laitteen nimi.
5.3 Yhteyskanava
Viestintäkanavan asetusten ensimmäinen osa on suunniteltu yhdistämään Reduxi Gateway -laitteen ja Reduxi-ohjaimen välillä. Täytä kentät alla olevan kuvan mukaisesti (täytetty automaattisesti).
Viestintäkanavan toinen osa on tarkoitettu Reduxi Gateway -laitteen senhetkisille anturiasetuksille, jossa valitaan "Automaattinen tunnistus yhdyskäytävästä" kaikille nykyisille antureille.
Tietoliikennekanavan kolmas osa on omistettu Redux GW -laitteen releiltä tulevien signaalien määrittelyyn.

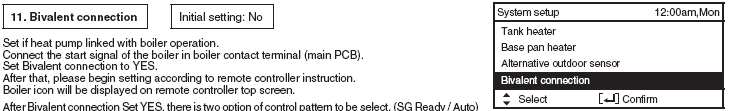

HUOMAA: Noudata HP:n käyttöoppaan ohjeita ottaaksesi SG-valmiit yhteystiedot käyttöön:

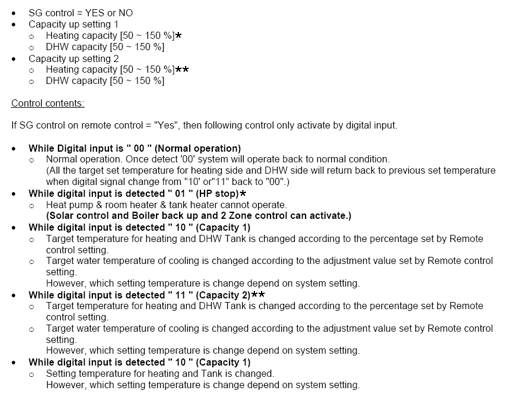

SG-valmiiden signaalien täydellinen määritelmä:

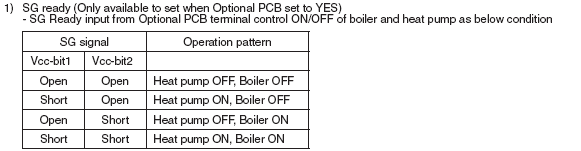

SG-valmiiden signaalien yhdistelmän määritelmän logiikka:
ON-tila (normaali toiminta), ensimmäinen rele avautuu (NO) ja toinen (SG-valmis) avataan (NO):
OFF-tila (HP stop), ensimmäinen rele avautuu (NO) ja toinen avataan (NC):
ECO-tila (Kapasiteetti 1*), ensimmäinen rele on kiinni (NC) ja toinen on auki (NO) :
BOOST-tila (Kapasiteetti 2**), ensimmäinen rele on kiinni (NC) ja toinen avataan (NC) :

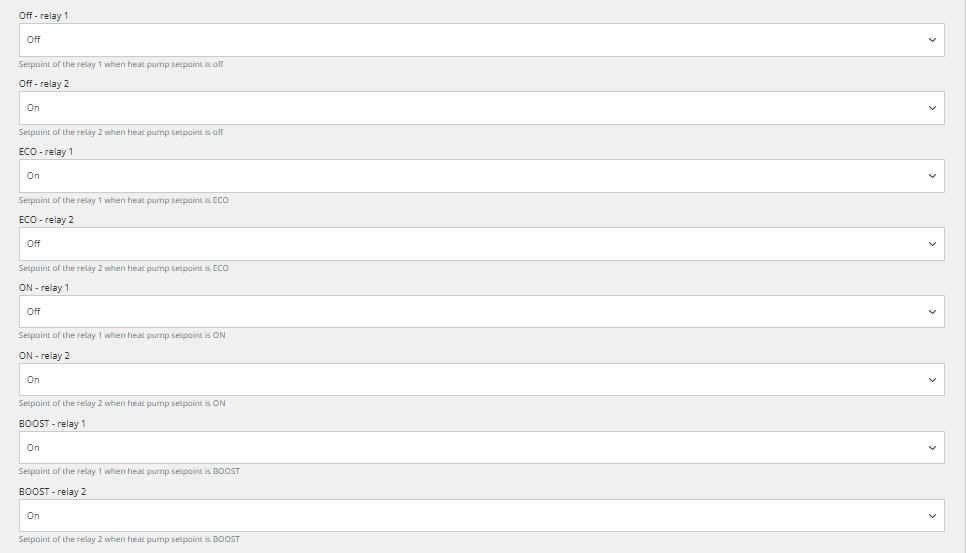

Relesignaalien täydellinen konfigurointi Reduxi-kokoonpanossa:
5.5 Viestintätesti
Tietoliikennetesti suoritetaan "Test communication" -painikkeella, joka sijaitsee oikeassa alakulmassa tietoliikennekanavan kaikkien parametrikenttien jälkeen.
Viestintätesti voi palauttaa kaksi vastausta:
1. Viestintä toimii oikein, kuva alla:
2. Viestintä ei toimi kunnolla, alla oleva kuva:
5.6 Lisäasetukset
Lisäasetus on mielivaltainen ja riippuu Reduxi-ohjaimen asennuspaikan erityistarpeista. Kun olet tehnyt kaikki lisäasetukset, paina "Valmis" -painiketta oikeassa alakulmassa.
5.7 Viimeiset mittaukset
Kun kommunikointi äskettäin lisätyn laitteen kanssa on muodostettu onnistuneesti, sen arvot voidaan tarkistaa Devices/Panasonic HP -kohdassa Reduxin konfiguraattorin -kohdasta lisätestinä.
Edistyksellistä lämpöpumpun ohjausta varten integroi laite Reduxin järjestelmästrategiaan. Kohdassa Devices/PanasonicHP Reduxi-konfiguraattorissaohjaustyyppi on asetettava arvoon AUTO joten strategian komennot vaikuttavat HP:hen.
Saavuttaaksesi maksimaalisen joustavuuden ja energiakustannusten alennuksen suhteessa dynaamisiin hintoihin ja dynaamisiin tariffeihin, seuraa strategian määrittämisohjeita tästä linkistä: Strategies for Reduxi-ohjain.
Kun laite on lisätty onnistuneesti ja arvot tarkistettu, laitetta voidaan tarkastaa ja ohjata myös Reduxi-sovelluksen kautta.
