Reduxin integrointi P1-muuntimeen ja Siemens IM350/IM150 -älymittariin mahdollistaa reaaliaikaisen tiedonkeruun, mikä on ratkaisevan tärkeää järjestelmän optimaalisen joustavuuden kannalta.

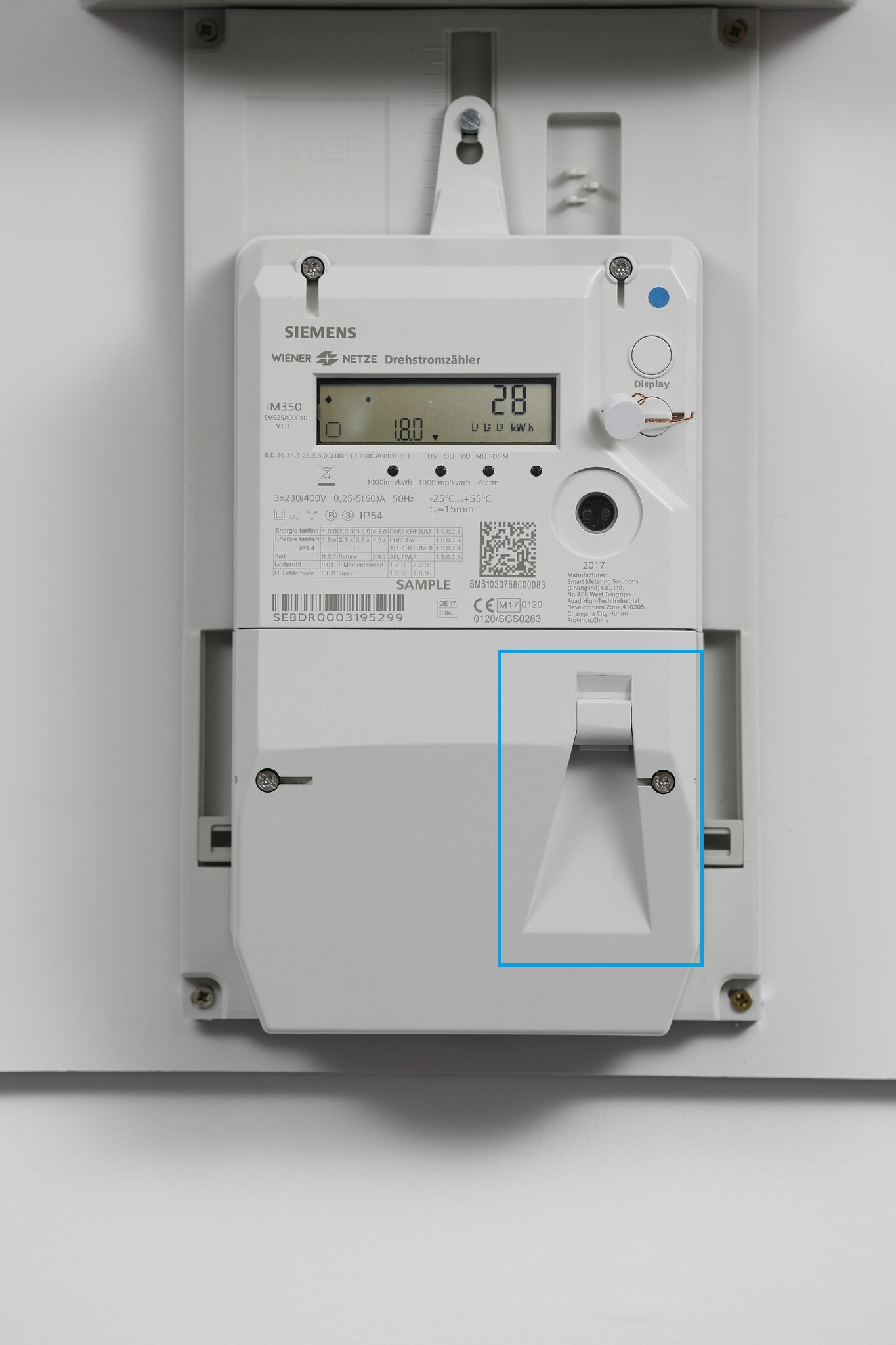

Kuva: Siemens IM350:n P1-portti

1. Komponentit yhteyden muodostamiseen älymittariin Siemens IM350/IM150

Komponentit:

Reduxi-ohjain joissakin tapauksissa Reduxi Gateway -laite tarvittaessa lisälaitteena.
Muunnin P1 RS485:ksi.
PoE-injektori, jossa on yksi RJ12 uros- ja naarasliitin (tarvitaan ulkoisen syötön muodostamiseen datalinjaan).
Yksi kaapeli kahdella RJ12-urosliittimellä.

2. Fyysinen yhteys älymittarin P1-portin ja Reduxi-ohjaimen välillä P1/RS485-muuntimella.

HUOMAA: Siemens IM350/IM150 tarvitsee ULKOisen SYÖTTÖN P1:n lukemien aktivoimiseksi.

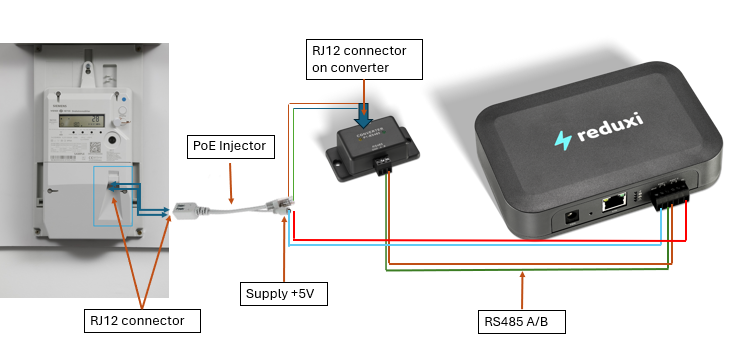

2.1 Liitäntä P1/RS485-muuntimella:

Liitäntä, kuvaus:

Älymittarin P1-portti PoE-injektoriin kahdella uros-RJ12-liittimellä varustetulla kaapelilla.
PoE-suuttimen uros-RJ12-liitin P1/RS485-muuntimen naarasliittimeen.
RS485 A ja B PIN P1/RS485-muuntimessa A ja B PIN RS485-1:ssä tai RS485-2 Reduxi-ohjaimessa.
0/+5 V PIN Reduxi-ohjaimesta PoE Injectorin tulon syöttämiseksi --> syöttöliitäntä datalinjalle.

Seuraa linkkiä Reduxi-ohjaimen liittämiseksi paikallisverkkoon: Kuinka yhdistää Reduxi-ohjain?

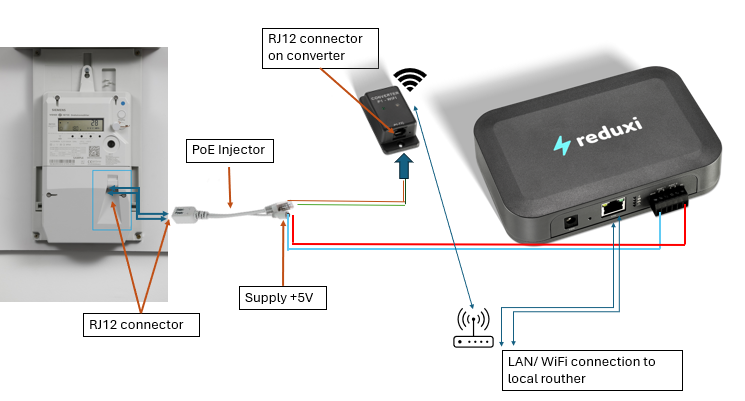

2.2 Yhteys P1/Wi-Fi-muuntimella:

Liitäntä, kuvaus:

Älymittarin P1-portti PoE-injektoriin kahdella uros-RJ12-liittimellä varustetulla kaapelilla.
PoE-suuttimen uros-RJ12-liitin P1/Wi-Fi-muuntimen naarasliittimeen.
0/+5 V PIN Reduxi-ohjaimesta PoE Injectorin tulon syöttämiseksi --> syöttöliitäntä datalinjalle.
Tiedonsiirto P1/Wi-Fi-muuntimen ja Reduxi-ohjaimen välillä muodostetaan paikallisverkon kautta.

Seuraa linkkiä Reduxi-ohjaimen liittämiseksi paikallisverkkoon: Kuinka yhdistää Reduxi-ohjain?

P1/WiFi-yhteyden liittämiseksi paikallisverkkoon seuraa linkkiä: Reduxi Converter P1 WiFi

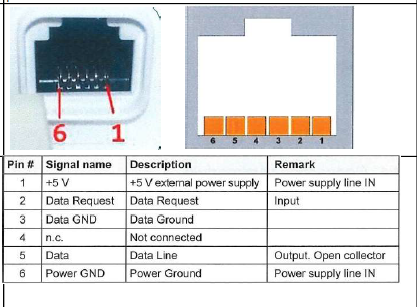

3. PIN-määrittely P1-portin älymittarin käyttöliittymälle

HUOMAA: Syöttönastat on määritelty PIN 1 = +5 V ja PIN 2 = 0 V

PIN määritelmä saksaksi:

4. Uuden laitteen lisääminen (Siemens IM350/IM150)

Kirjaudu sisään paikallisesti Reduxi-konfiguraattoriin ohjaimessa ja paina Lisää laitepainike.

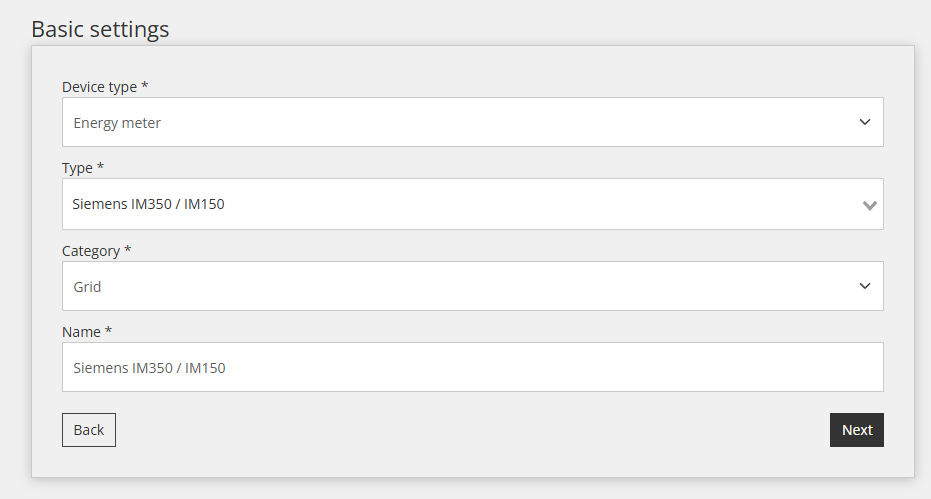

4.1 Perusasetukset

Ensimmäisessä vaiheessa määritetään perusasetukset:

Valitse Laitetyyppi: Älymittari,
Valitse tyyppi: Siemens IM350 / IM150
Nimeä laite

4.2 Laitteen konfigurointi viestintäkanavaa varten

Toinen vaihe sisältää viestintäkanavan konfiguroinnin, joka on olennainen laitteiden välisen viestinnän kannalta.

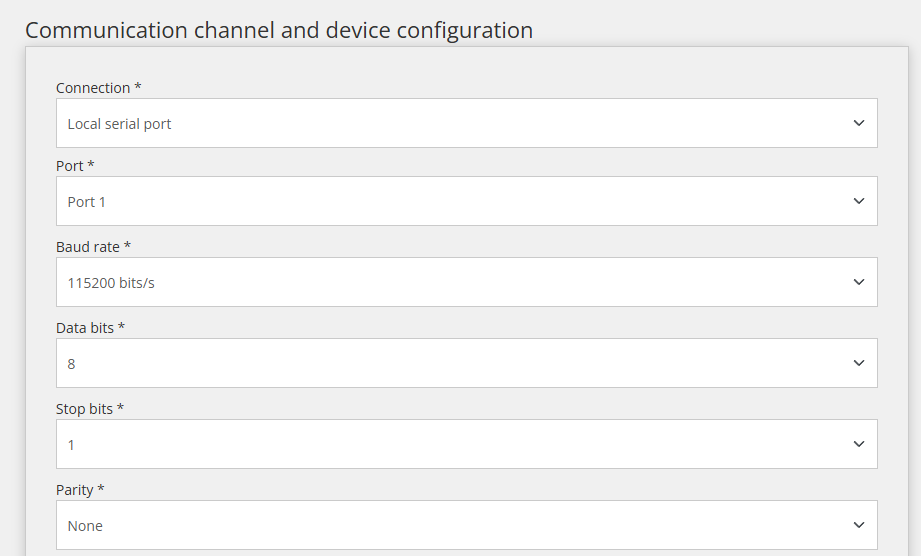

Viestintäkanavan asetusten ensimmäinen osa:

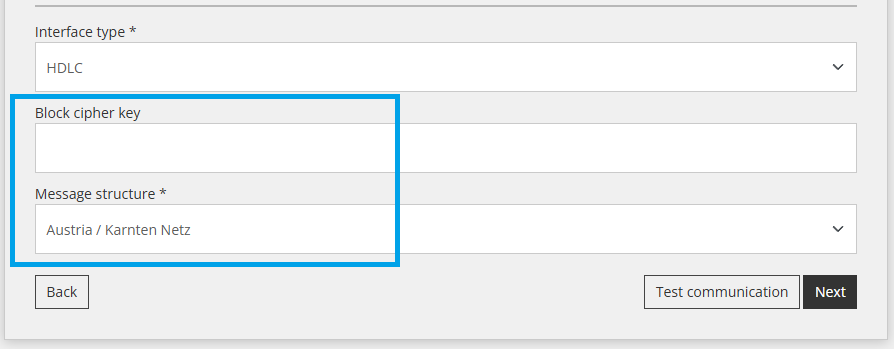

Viestintäkanavan toinen osa:

Tarvitaan kaksi ylimääräistä parametria:

Estä salausavain (saatu paikalliselta DSO:lta)
Viestin rakenne (riippuen DSO:sta)

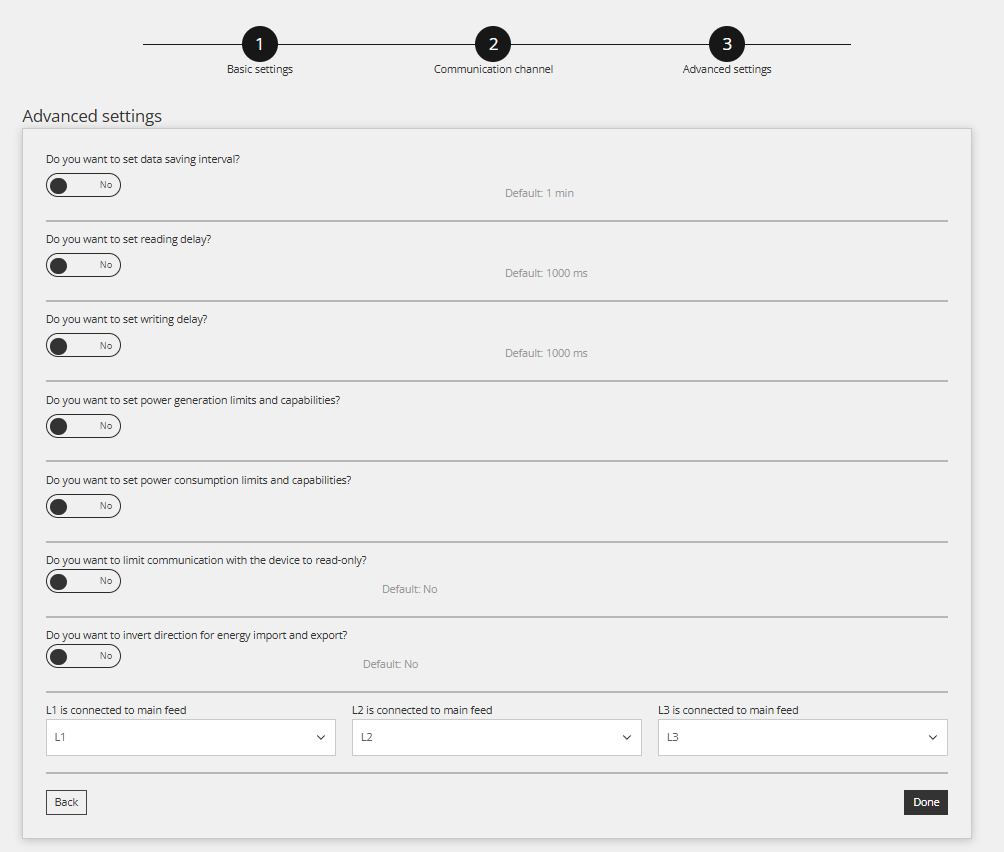

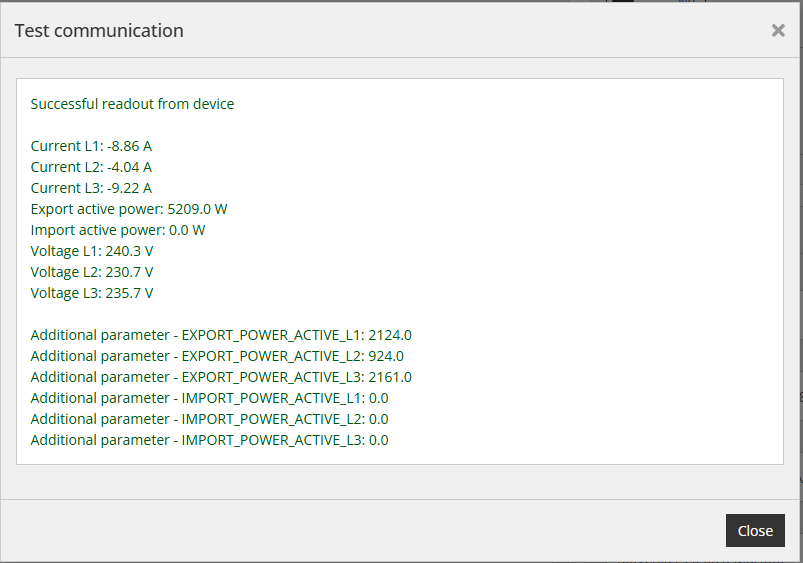

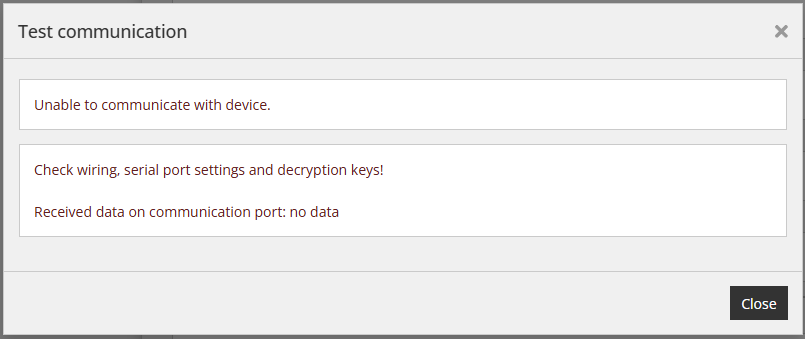

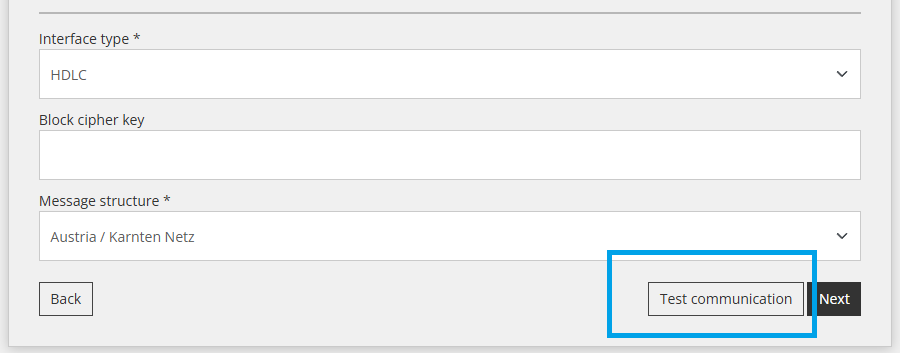

4.3 Testaa viestintää

Kaikkien edellisessä vaiheessa mainittujen viestintäkanavan kenttien alla on "Testaa tiedonsiirto" -painike. Tällä painikkeella tarkistetaan, toimiiko laitteiden välinen yhteys oikein.
