Pixii PowerShaperin ja Homen (TCP/IP ja RS485) liittäminen Reduxi Controlleriin
Liitä Pixii PowerShaper ja Pixii Home Reduxi Controlleriin Modbus TCP/IP:llä tai Modbus RTU:lla RS485:n kautta.
Kuvan tekstikuvaus

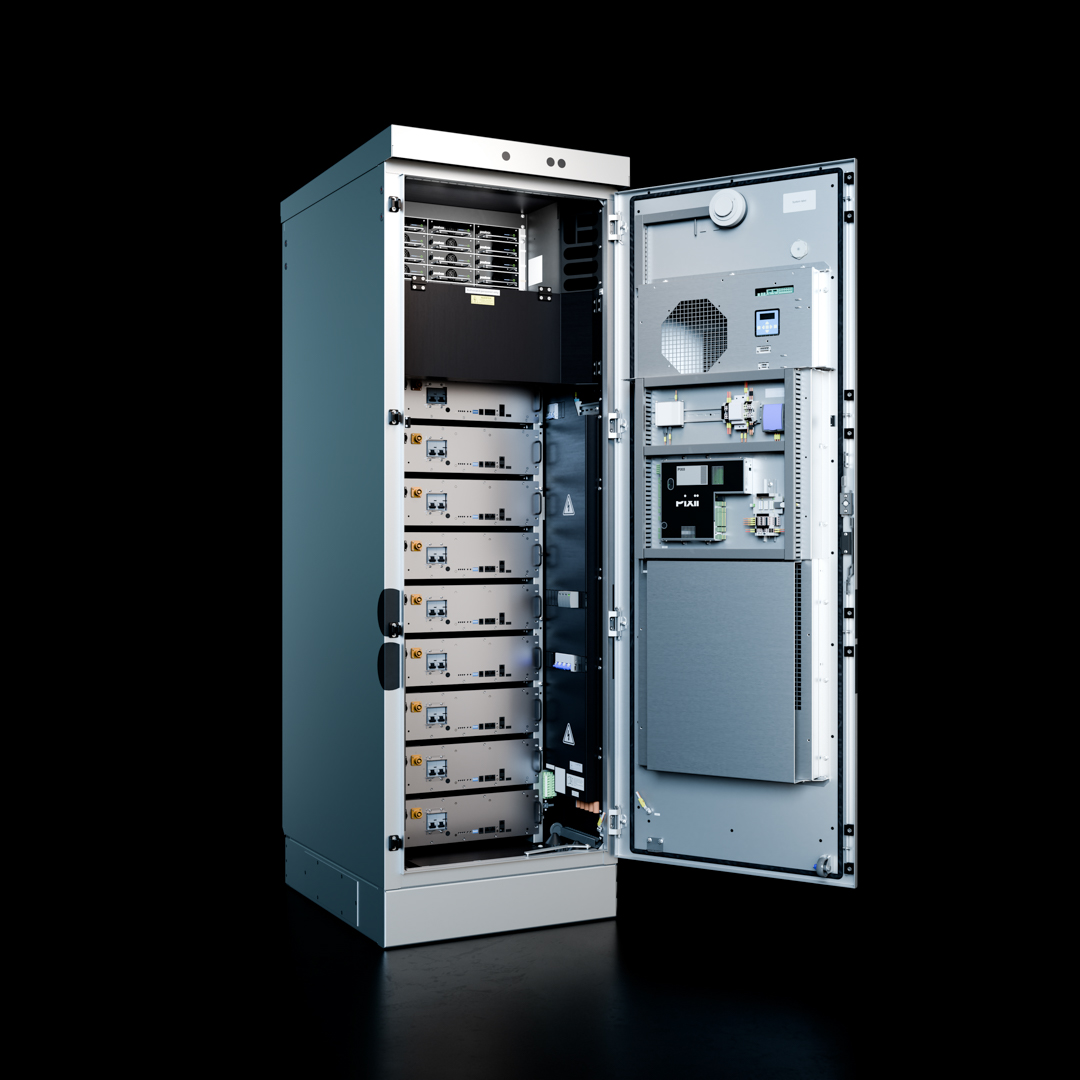

Valokuva korkeasta harmaasta lattialle asennettavasta akkukaapista mustaa taustaa vasten, jossa on heijastava lattia. Kaapin ovi on auki oikealle. Sisällä vasemmassa osastossa näkyy akkumoduulipino riveissä ja päällä ohjauslaitteita; oven sisäpuolella on pyöreä tuuletin- tai ilmanvaihtoritilä ja lisää laitteita. Luettavaa tekstiä tai merkintöjä ei ole. Nykyinen kuvateksti kutsuu sitä nimellä Pixii PowerShaper battery cabinet (manufacturer image).
1 Tekninen dokumentaatio
Pixii PowerShaper ja Pixii Home tukevat kahta toisistaan riippumatonta Modbus-viestintätapaa integroinnissa Reduxi Controlleriin. Valmistajan sivut:
- Pixii PowerShaper – valmistajan tuotesivu
- Pixii Home – valmistajan tuotesivu
- Pixii document center – valmistajan tuotetiedot ja käyttöoppaat
2 Tarvittavat välineet
Valmistele seuraavat. Käytä yhtä viestintätapaa kerrallaan.
- Reduxi Controller (asennettu ja verkossa)
- Pixii PowerShaper tai Pixii Home
- Pääsy Pixiin käyttöliittymään (Pixii Home App Pixii Homea varten, verkkokäyttöliittymä PowerShaperia varten)
- Modbus TCP/IP: Ethernet-kaapeli ja paikallinen verkko, jota Pixii ja Reduxi Controller käyttävät yhdessä
- Modbus RTU RS485:n kautta: RS485-kaapeli ja pääsy Pixiin kaapin sisälle (Pixii Gateway, Serial COM4)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Järjestelmän yleiskuva ja johdotus
3.1 Viestintätavat
Pixii PowerShaper ja Pixii Home tukevat kahta toisistaan riippumatonta viestintätapaa:
- Modbus TCP/IP Ethernetin kautta
- Modbus RTU RS485:n kautta (Serial COM4)
Käytössä on vain yksi viestintätapa kerrallaan. Valinta riippuu kohteen suunnittelusta ja käytettävissä olevasta infrastruktuurista.
3.2 Modbus TCP/IP
Modbus TCP/IP on suositeltu ja yleisimmin käytetty tapa. Se toimii Ethernetin kautta. Pixiin ja Reduxin on oltava samassa IP-verkossa. Käyttöönotto ja vianmääritys ovat helpompia.
- Liitä Pixii PowerShaper tai Pixii Home paikalliseen verkkoon Ethernet-kaapelilla.
- Liitä Reduxi Controller samaan paikalliseen verkkoon.
Esimerkkejä Ethernet-liitännästä:
Kuvan tekstikuvaus
Kuvakaappaus asennusohjesivusta, joka on leikattu yläreunasta, kolme luettelokohtaa: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Alla: himmennetty valokuva harmaan laitekaapin sisäpuolelta, oikealla kaksi telineeseen asennettua yksikköä, joissa on jäähdytysripoja. Punainen nuoli osoittaa kaapelin pistoketta ylemmän yksikön vasemmalla puolella olevassa pyöreässä aukossa. Musta kaapeli kulkee pistokkeesta alas kaapin alareunan jalustaan.
Kuvan tekstikuvaus
Ohjekuva, jonka yläosassa on kolme luettelokohtaa: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Alla: vasemmalla piirros korkeasta kapeasta harmaasta kaapista kuvattuna vasemmalta edestä, ovi auki; pieni punainen neliö merkitsee kohdan kaapin sisällä oikealla ylhäällä. Punaiset pisteviivat johtavat neliöstä oikealla olevaan suureen punakehyksiseen lähikuvaan. Lähikuvassa näkyy kiinnityslevy, jossa on kaksi riviliitintä (merkinnät -X9 ja -X10, pientä tekstiä), pieni musta pistoke tai liitin niiden yläpuolella ja keltainen komponentti ylhäällä. Punainen neliö merkitsee Ethernet-liittimen paikan.
Kuvan tekstikuvaus
Kytkentäkaavio kaapista, verkkokytkimestä ja Reduxi-ohjaimesta. Vasemmalla: himmennetty valokuva harmaan kaapin sisäpuolelta, yläreunassa pieni musta liitin. Harmaa verkkokaapeli kulkee liittimestä keskellä olevaan mustaan teolliseen verkkokytkimeen, jossa on kahdeksan RJ45-porttia (kaksi riviä, neljä kussakin). Toinen harmaa kaapeli kulkee kytkimestä oikealla olevaan tummaan Reduxi-ohjaimeen (logo reduxi, musta pistokeliitin oikeassa alakulmassa). Muita tekstimerkintöjä kuin reduxi-logo ei ole.
3.3 Modbus RTU RS485:n kautta
Käytä Modbus RTU:ta RS485:n kautta, kun Ethernet ei ole käytettävissä tai tarvitaan sarjamuotoinen teollisuusväylä. Se on sarjaliitäntä, vaatii pääsyn kaapin sisälle ja käyttää Pixii Gatewayn liitintä Serial COM4.
Kuvan tekstikuvaus
Valmistajan asiakirjan kaavio, jossa on musta Pixii Gateway -moduuli ja vihreät pistokeriviliittimet kahdessa kuvassa, punaiset osoitinviivat ja merkinnät. Ensimmäinen kuva (kuvateksti Figure 2.2 Left side view): vasemman reunan riviliittimien merkinnät ylhäältä alas: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Pixii-logo on painettu moduuliin. Toinen kuva (moduuli käännettynä, yläosa leikattu toisen osan yläreunasta): merkinnät USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In ja Earthing screw (osoittaa vasempaan alakulmaan).
- RS485 sijaitsee Pixii Gatewayssa
- Liitäntäpiste: Serial COM4
- Fyysinen pääsy: Pixiin kaapin sisällä
- Viite: Figure 2.3 – Right side view (Serial COM4)
4 Laitteen määritys Pixiissä
Määritä vain käyttämäsi tavan osio: 4.1–4.3 Modbus TCP/IP:lle, 4.4–4.6 Modbus RTU:lle RS485:n kautta.
4.1 Verkkoasetukset (Modbus TCP/IP)
Avaa Pixiin käyttöliittymä (Pixii Home App Pixii Homea varten, verkkokäyttöliittymä PowerShaperia varten) ja siirry kohtaan Communication → Network settings.
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä. Vasen tumma valikko, otsikko Menu: Service Settings (korostettu), System, Battery, Converters, Meter, Communication (syaaninsininen kehys), Gateway, Setup guides, Phone view, Logout. Pääalue, ylärivi: Status (vihreä valintamerkki), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Kolme mittaria: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Battery-ruutu: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Pixii-logo. Alla: History-viivakaavio, selite Battery voltage, SoC, PowerShaper, Meter power sekä akun jännitteen (0–64), SoC:n (0–120) ja tehon (-10k–10k) akselit. Välilehdet alareunassa: Overview, Voltages.
Määritä:
- IP-osoite (suositellaan staattista IP-osoitetta)
- Aliverkon peite
- Yhdyskäytävä (tarvittaessa)
Kirjoita Pixiin IP-osoite muistiin. Tarvitset sitä Reduxin määritykseen.
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä, sivu Network setting. Vasen tumma valikko: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Ylätunniste: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Kentät: Type: DHCP (harmaa avattava luettelo); Name: Wired connection 1; Host name; Address (ipv4), syaaninsinisellä suorakulmiolla kehystetty; Mask; Gateway; Obtain DNS server address automatically: valintaruutu ei valittu; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Painikkeet: Edit, Save (harmaa).
4.2 Modbus TCP
Siirry kohtaan Menu → Communication → Modbus ja aseta:
| Parametri | Arvo |
|---|---|
| Enabled | Yes |
| Tyyppi | TCP/IP |
| TCP Port |
502 (oletus) |
Tallenna asetukset.
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä. Vasen tumma valikko, otsikko Communication ja kohdat: Back, TCP/IP, MQTT, HTTPS (pilvikuvake), E-mail, SMS, Serial ports, Modbus (korostettu syaaninsinisellä kehyksellä), Certificates, Multicabinet. Ylätunnisteen teksti: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Pääpaneelin otsikko Modbus setting: Enabled: valittu; Type: TCP/IP v4 (vihreä avattava luettelo); Msg. lifetime: 60; Listen to all: valittu; TCP/IP client port: harmaana, arvo; Multicabinet regulation type: Multiple Services. Painikkeet: Save, Set default.
4.3 Multicabinet-säätötyyppi (pakollinen Modbus TCP:lle)
Siirry kohtaan Menu → Communication → Modbus. Vaihtoehtoja on kaksi:
Multiple Services
- Pixiin sisäinen ohjauslogiikka on aktiivinen
- Reduxi toimii valvontajärjestelmänä
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä, sivu Service Settings, ylätunniste Site: Tolvmansgatan – Home, Logged in as: installer. Vasen tumma valikko Menu (leikkautunut vasemmalta): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Profile-avattava luettelo: None, vihreä neliö, painike Set, harmaa ruutu, jossa None. Luettelo Unused services toistonuolineen: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Oikea luettelo, otsikko Run by priority, Enable services (valintaruutu valittu), on tyhjä ja rajattu punaisella suorakulmiolla. Painikkeet: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi ottaa täyden ohjauksen
- Pixii toimii ohjattuna laitteena
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä. Vasen tumma valikko, otsikko Communication: Back, TCP/IP, MQTT, HTTPS (pilvikuvake), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Ylätunniste: Site: PIXII Vassundavägen 178, Logged in as: installer. Paneeli Modbus setting: Enabled: valittu; Type: TCP/IP v4 (vihreä avattava luettelo); Msg. lifetime: 60; Listen to all: valittu; TCP/IP client port: harmaa ruutu; Multicabinet regulation type: Simple. Painikkeet: Save, Set default.
Jotta järjestelmä reagoi oikein, aktivoi Demand Response. Napsauta toistopainiketta (siirrä se oikealle) ja tallenna asetus.
Kuvan tekstikuvaus
Kuvakaappaus Pixiin verkkokäyttöliittymästä, kaksi osaa. Vasen tumma valikko, otsikko Communication: Back, TCP/IP, MQTT, HTTPS (pilvikuvake), E-mail (korostettu vaaleasti), SMS, Serial ports, Modbus, Certificates, Multicabinet. Ylätunniste: Site: Lärlingsgatan 16, Logged in as: installer. Sivu Service Settings: Profile-avattava luettelo: None, vihreä neliö, painike Set ja harmaa ruutu, jossa None. Vasen luettelo Unused services toistonuolineen: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Oikea luettelo, otsikko Run by priority, Enable services (valintaruutu valittu): yksi kohta Demand response, jossa on pysäytysneliö, ylös- ja alasnuolet sekä vihreä valintamerkki. Molemmissa luetteloissa on vaakasuuntainen vierityspalkki. Painikkeet alareunassa: Save, Refresh (ääriviiva), Guide, Back.
4.4 Multicabinet-rooli (pakollinen RS485:lle)
Siirry kohtaan System → General settings.
| Järjestelmä | Multicabinet-rooli |
|---|---|
| Yhden kaapin järjestelmä | Asiakas |
| Usean kaapin järjestelmä | Yksi kaappi: Master. Kaikki muut: Client. |
4.5 Sarjaportti (RS485)
Siirry kohtaan Menu → Communication → Serial ports. Valitse Serial Port -välilehti 4 (COM4) ja määritä:
| Parametri | Arvo |
|---|---|
| Enabled | Yes |
| Baudinopeus | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Tallenna asetukset.
4.6 Modbus RTU
Siirry kohtaan Menu → Communication → Modbus ja aseta:
| Parametri | Arvo |
|---|---|
| Enabled | Yes |
| Tyyppi | RS485 RTU |
| Viestin elinikä | 60 |
| Sarjaportin tunniste | 4 |
| Sarjan Modbus-osoite |
1 (yksi kaappi) |
| Multicabinet-säätötyyppi | simple |
Usean kaapin järjestelmissä jokaisella kaapilla on oltava yksilöllinen Modbus-osoite.
Tallenna asetukset.
5 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
6 Pixiin lisääminen Reduxi Controlleriin
Tämä vaihe on sama molemmille viestintätavoille, valittua yhteystyyppiä lukuun ottamatta.
6.1 Perusasetukset
Kirjaudu sisään Reduxi Configuratoriin (katso kohta 5) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemmasta sivupalkista. Ylhäällä: reduxi-logo ja teksti CONFIGURATOR. Suljetut osiot: Devices (plus-kuvake) ja Strategies (plus-kuvake). Niiden alla kaksi vierekkäistä painiketta: Add device (plus-kuvake, merkitty sinisellä korostuslaatikolla) ja Add strategy (plus-kuvake). Niiden alla kaksi merkintää: Settings ja Profile. Sivupalkin oikealla puolella oleva alue on tyhjä valkoinen.
Määritä ensimmäisessä vaiheessa perusasetukset:
- Device type:
Battery - Type:
Pixii PowerShapertaiPixii Home - Name: valitsemasi nimi
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysohjatusta toiminnosta, vaihe 1/3. Edistymispalkki, jossa kolme vaihetta: 1 Basic settings (aktiivinen, musta ympyrä), 2 Communication channel (harmaa), 3 Advanced settings (harmaa). Otsikko: Basic settings. Kentät: Device type * : tyhjä avattava valikko; Type * : tyhjä avattava valikko; Name * : tyhjä tekstikenttä. Painikkeet: Back (vasemmassa alakulmassa), Next (oikeassa alakulmassa, tumma).
6.2 Tiedonsiirtoasetukset
Valitse viestintätyyppi ja aseta parametrit sen mukaisesti. Käytä arvoja, jotka asetit Pixiissä (katso kohta 4).
| Viestintätyyppi | Käyttötarkoitus |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, jossa on kolme vaihetta: 1 Basic settings (valmis, musta), 2 Communication channel (nykyinen, musta), 3 Advanced settings (harmaa). Otsikko: Communication channel and device configuration. Connection *: TCP/IP. IP *: tyhjä. Port *: 502. Modbus unit ID *: 2, sinisellä suorakulmiolla kehystetty. Painikkeet: Back, Test communication, Next (tumma).
6.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunassa Test communication. Testi lukee Pixiin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Testi antaa jommankumman seuraavista tuloksista:
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta "Test communication", jonka oikeassa yläkulmassa on sulkemispainike (x). Sisältöruudussa vihreä teksti: "Successful readout from device". Luetellut arvot: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Painike oikeassa alakulmassa: Close.
Kuvan tekstikuvaus
Kuvakaappaus ikkunasta otsikolla Test communication (sulkemis-X oikeassa yläkulmassa). Ensimmäinen ruutu: Unable to communicate with device. Toinen ruutu, punainen teksti: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Painike: Close (tumma).
6.4 Lisäasetukset
Lisäasetukset ovat valinnaisia. Ne riippuvat Reduxi Controllerin asennuspaikan tarpeista. Kun olet tehnyt kaikki lisäasetukset, paina oikeassa alakulmassa Done.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäysohjatusta toiminnosta, vaihe 3/3 (Advanced settings). Edistymispalkki, jossa kolme mustaa ympyrää: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiivinen). Otsikko: Advanced settings. Kahdeksan kyllä/ei-kysymystä, joista jokaisessa kytkin pois päältä ja oikealla pieni oletusvihje: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (viimeinen kysymys, pieni teksti; Default: No). Alarivillä kolme avattavaa valikkoa: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Painikkeet: Back (vasemmalla) ja tumma painike oikealla (nimiö pieni, lukee Done).
7 Lukemien tarkistus ja ohjauksen asettaminen
7.1 Pixii-laitteiden ohjausasetukset
Pixii-järjestelmää ohjataan kahdella tavalla (katso kohta 4, kohta 4.3). Valitun vaihtoehdon mukaan aseta Reduxi Configuratorissa sopiva control type jokaiselle lisäämällesi Pixii-laitteelle.
Vaihtoehdossa Multiple Services määritä laite kohdassa Devices – Pixii – Details – All settings kuvan mukaisesti:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, jossa on kaksi paneelia. Vasen paneeli Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Oikea paneeli Device configuration: Modbus unit ID *: 1. Is PV installed? *: kytkin asennossa No. Control mode *: EMS by Pixii (Multiple Services), harmaa vihjeteksti Select control mode of inverter.
Vaihtoehdossa Simple Modbus määritä laite kohdassa Devices – Pixii – Details – All settings kuvan mukaisesti:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, jossa on kaksi paneelia. Vasen paneeli Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Oikea paneeli Device configuration: Modbus unit ID *: 1. Is PV installed? *: kytkin asennossa No. Control mode *: EMS by setpoint (Simple Modbus), harmaa vihjeteksti Select control mode of inverter.
7.2 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista lisätestinä arvot kohdasta Devices – Pixii PowerShaper Reduxi Configuratorissa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi-lämpöpumpun laitesivusta, välilehti Last measurements (välilehdet: Last measurements, Analysis, Archive; oikealla ylhäällä avattava luettelo ja päivityskuvake). Ylärivin ruudut: "Control type", painikkeet Auto (tumma) ja Manual (korostettu turkoosilla, valittu); toisessa ruudussa neljän pienen painikkeen rivi, joista yksi on korostettu turkoosilla (pienet tekstit: Off.). Kortti "Current": kolme arvoa 0.55, 0.57, 0.59 (vaihetunnisteet ja yksiköt pienellä). Kortti "Power": kolme arvoa 0.4, 0.0, 0.4. Kortti "Energy": yksi arvo 78.7. Kortti "Other": rivit, joiden arvot ovat OFF, MANUAL, OFF, OFF, ON. Kortti "Settings": Voltage-arvot 246.00, 244.40, 246.30. Jokaisella arvolla on pieni aikaleima.
7.3 Reduxin ohjauksen ottaminen käyttöön
Jos haluat ohjata akkua tarkemmin, liitä laite Reduxi-järjestelmän strategiaan. Aseta control type arvoon AUTO kohdassa Devices – Pixii PowerShaper tai Pixii Home Reduxi Configuratorissa. Vasta silloin strategian komennot vaikuttavat akkuun.
Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.
Kun olet lisännyt laitteen, voit seurata ja ohjata sitä myös Reduxi-sovelluksen kautta.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Lue valmistajan sivut ja valitse yksi tapa: Modbus TCP/IP Ethernetin kautta (suositus) tai Modbus RTU RS485:n kautta sarjaportissa COM4.
Pixii (kohta 4): Aseta Pixiissä verkko- ja Modbus-asetukset. TCP: IP-osoite, portti 502, Multicabinet-säätötyyppi. RTU: Multicabinet-rooli, sarjaportti 4 nopeudella 19200 baudia ja Modbus-asetukset.
Lisääminen Reduxiin (kohdat 5–6): Avaa Configurator ja lisää laite tyypillä Pixii PowerShaper tai Pixii Home. Valitse TCP/IP tai Serial RS485. Suorita Test communication.
Käyttöönotto (kohta 7): Aseta control type Pixii-vaihtoehtosi mukaan, tarkista Last measurements ja aseta control type arvoon AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista, että Pixii ja Reduxi Controller ovat samassa IP-verkossa ja että IP-osoite ja portti 502 ovat oikein (TCP). RTU:ssa tarkista, että Pixiin sarjaporttiasetukset vastaavat Reduxin asetuksia (katso kohta 4). |
| Modbus-viestintä ei toimi | Käynnistä Pixii uudelleen. |
| Multicabinet-säätötyyppiä on vaihdettava | Multicabinet-säätötyypin voi vaihtaa vain Pixiin tuki. |
| Reduxin komennoilla ei ole vaikutusta Pixiiin | Tarkista, että Demand Response on aktivoitu Simple Modbus -vaihtoehtoa varten (katso kohta 4) ja että control type Reduxissa on AUTO (katso kohta 7). |
| RS485-liitäntää ei löydy | RS485 on Pixii Gatewayssa, Serial COM4, Pixiin kaapin sisällä. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
