Yhdistä ja määritä Pixii Powershaper ja Home Reduxi -ohjain (TCP/IP ja RS485)

1. Yleiskatsaus

Pixii PowerShaper ja Pixii Home tukevat kahta itsenäistä Modbus-kommunikointimenetelmää integraatioon Reduxi-ohjaimen kanssa:

Tuetut kommunikointitilat:

• Modbus TCP/IP Ethernetin yli
• Modbus RTU RS485-liitännän yli (Sarja COM4)

Käytössä on vain yksi tiedonsiirtomenetelmä kerrallaan, riippuen sivuston suunnittelusta ja käytettävissä olevasta infrastruktuurista.

2. Tiedonsiirtovaihtoehto A – Modbus TCP/IP

2.1 Kuvaus

Modbus TCP/IP on suositeltu ja yleisimmin käytetty tiedonsiirtomenetelmä.

Ominaisuudet:

• Tiedonsiirto Ethernetin yli
• Pixii ja Reduxi on oltava samassa IP-verkossa
• Helompi käyttöönotto ja vianetsintä

2.2 Fyysinen liitäntä – Modbus TCP/IP

1. Liitä Pixii PowerShaper / Pixii Home paikallisverkkoon Ethernet-kaapelilla.
2. Liitä Reduxi-ohjain samaan paikallisverkkoon.

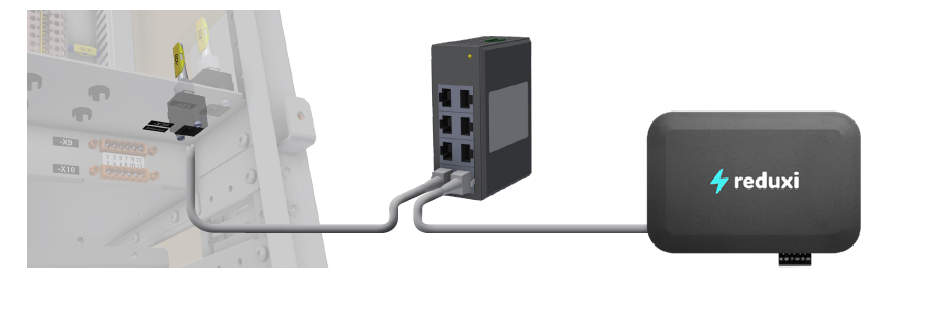

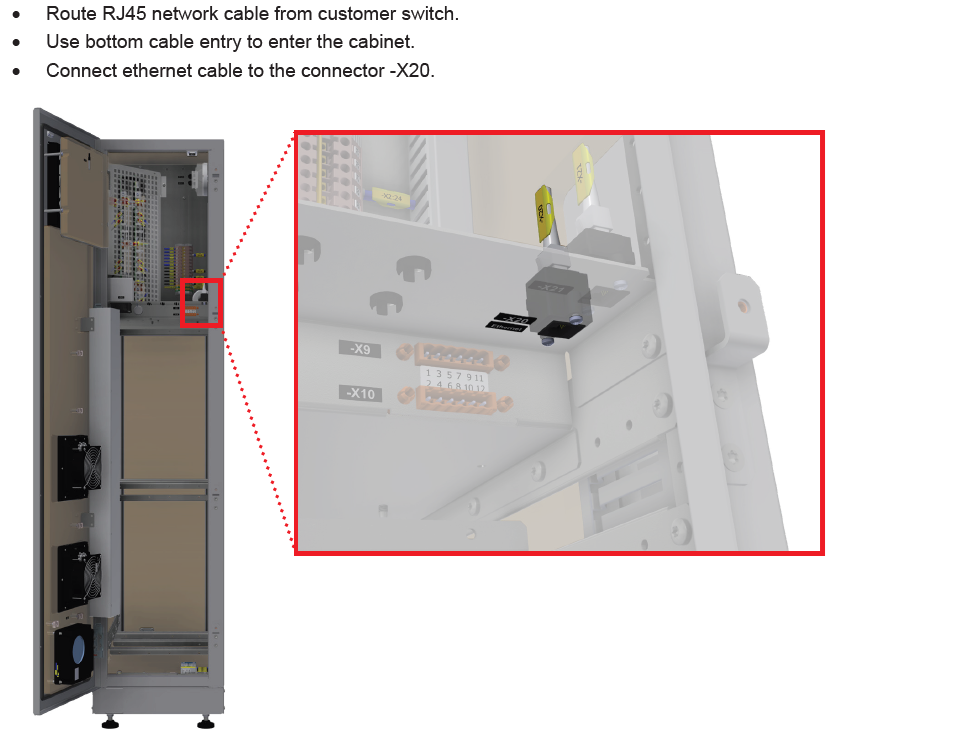

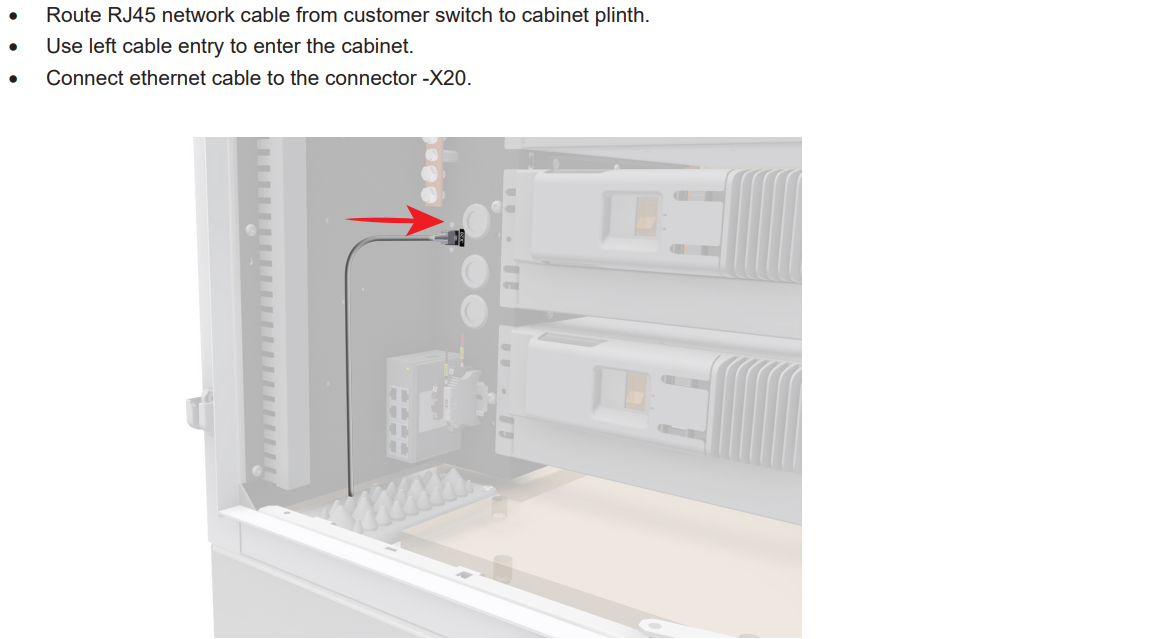

Ethernet-liitännän esimerkkejä:

• Pixii PowerShaper

• Pixii Home

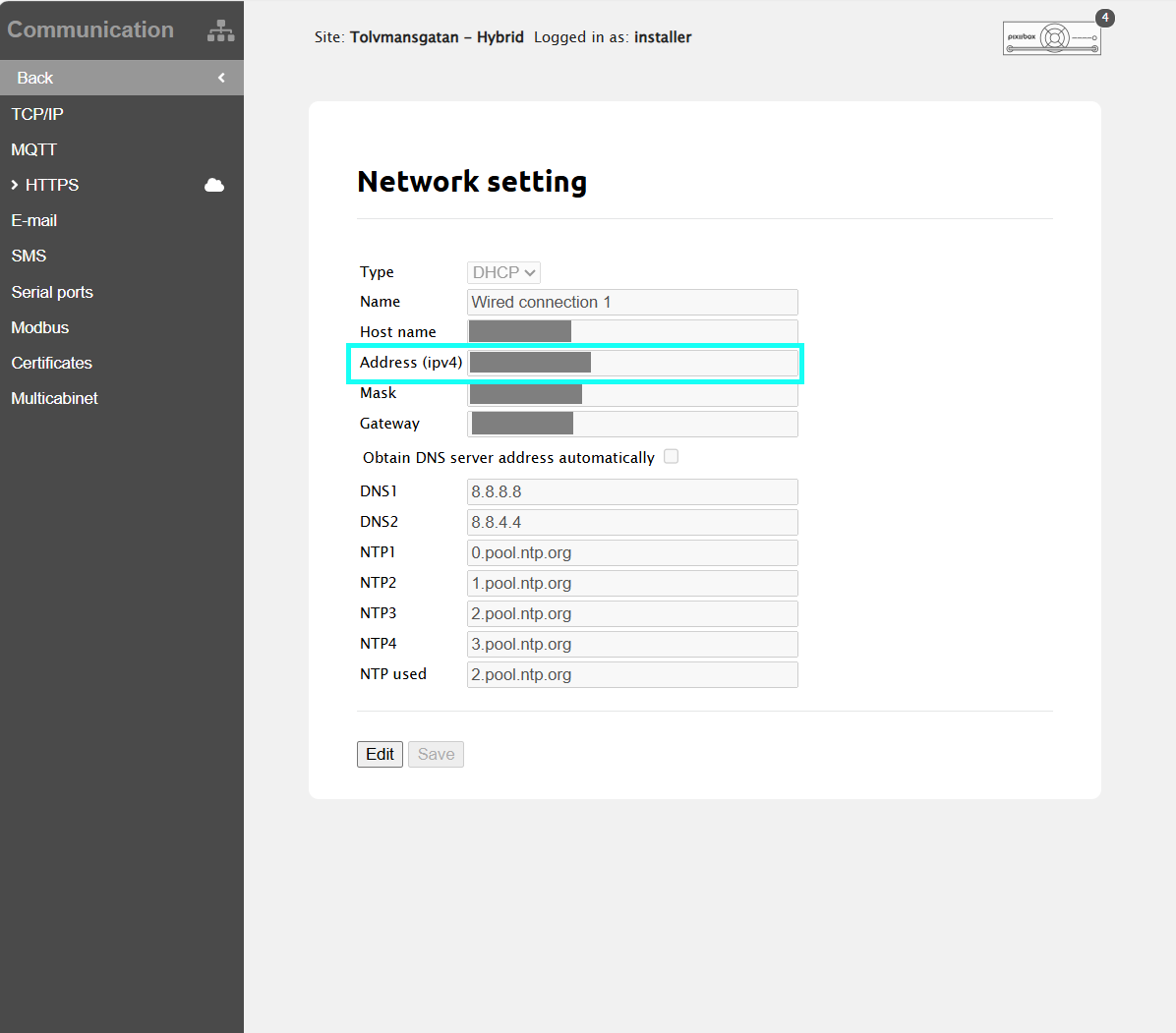

2.3 Verkon konfigurointi (Pixii)

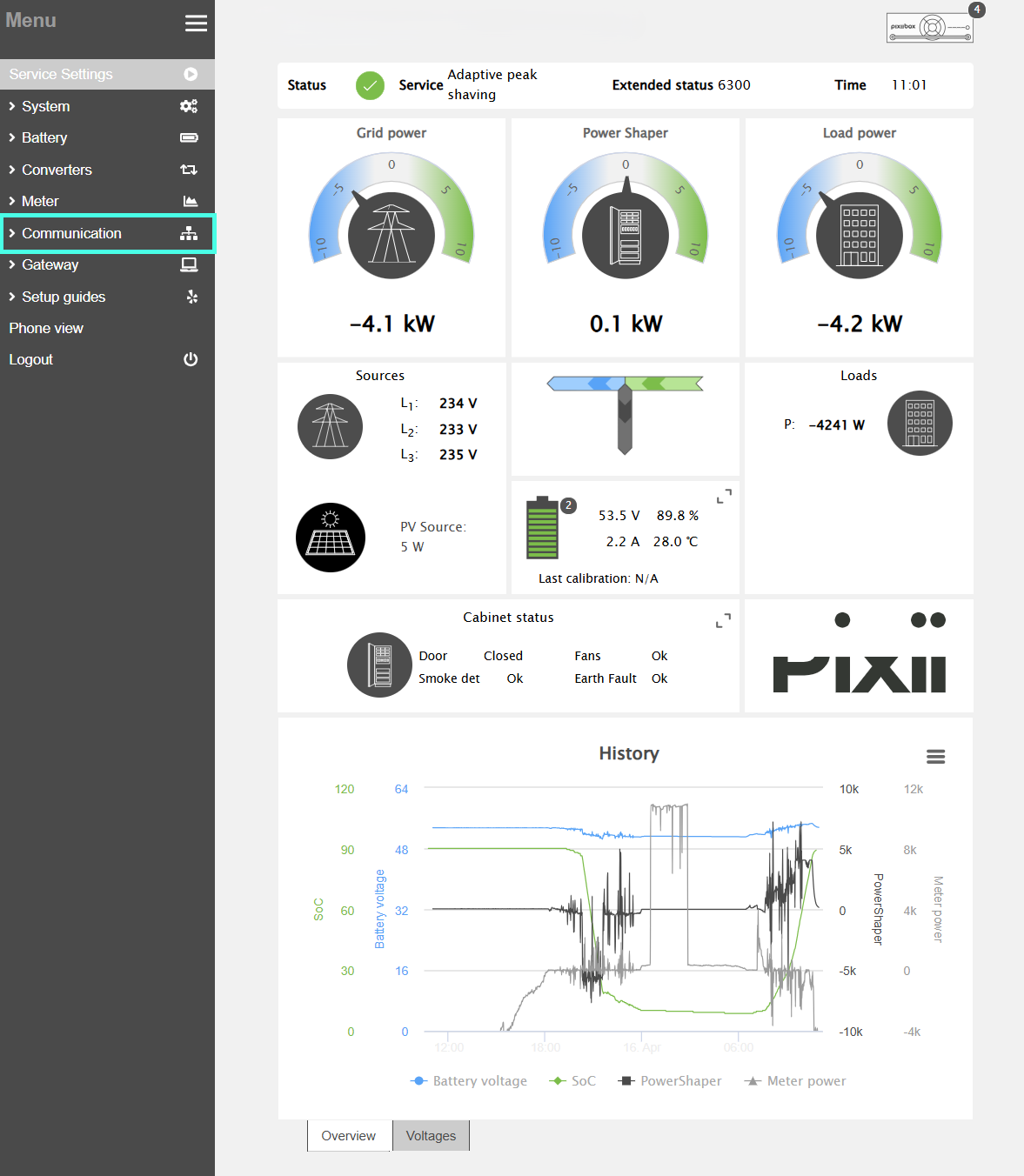

1. Siirry Pixii-käyttöliittymään
   (Pixii Home -sovellus Pixii Homelle, Verkkokäyttöliittymä PowerShaperille)
2. Siirry kohtaan:

Tiedonsiirto → Verkkoasetukset

3. Määritä:

• IP-osoite
  → Staattinen IP-osoite suositeltava
• Aliverkon peite
• Yhdyskäytävä (tarvittaessa)

4. Kirjoita Pixii-laitteen IP-osoite muistiin Reduxi-kokoonpanoa varten.

2.4 Modbus TCP -konfigurointi (Pixii)

1. Siirry kohtaan:

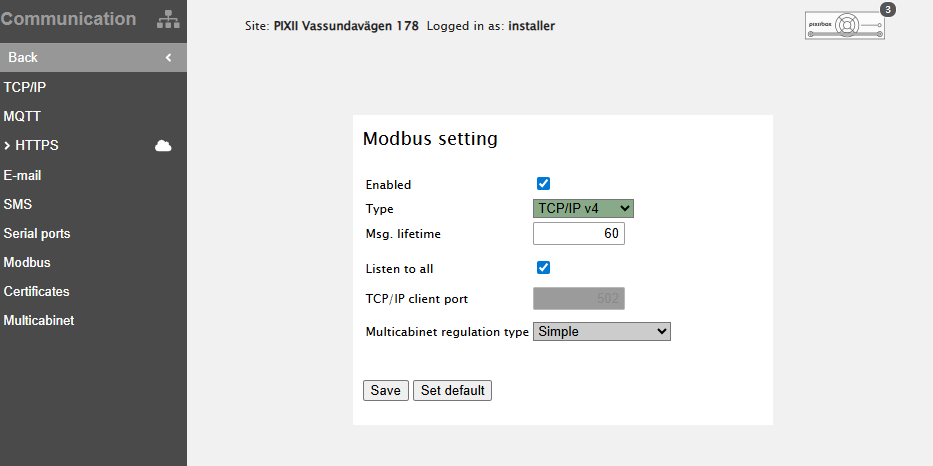

Valikko → Tiedonsiirto → Modbus

2. Aseta:

• Käytössä: Kyllä
• Tyyppi: TCP/IP
• TCP-portti: 502 (oletus)

3. Tallenna asetukset.

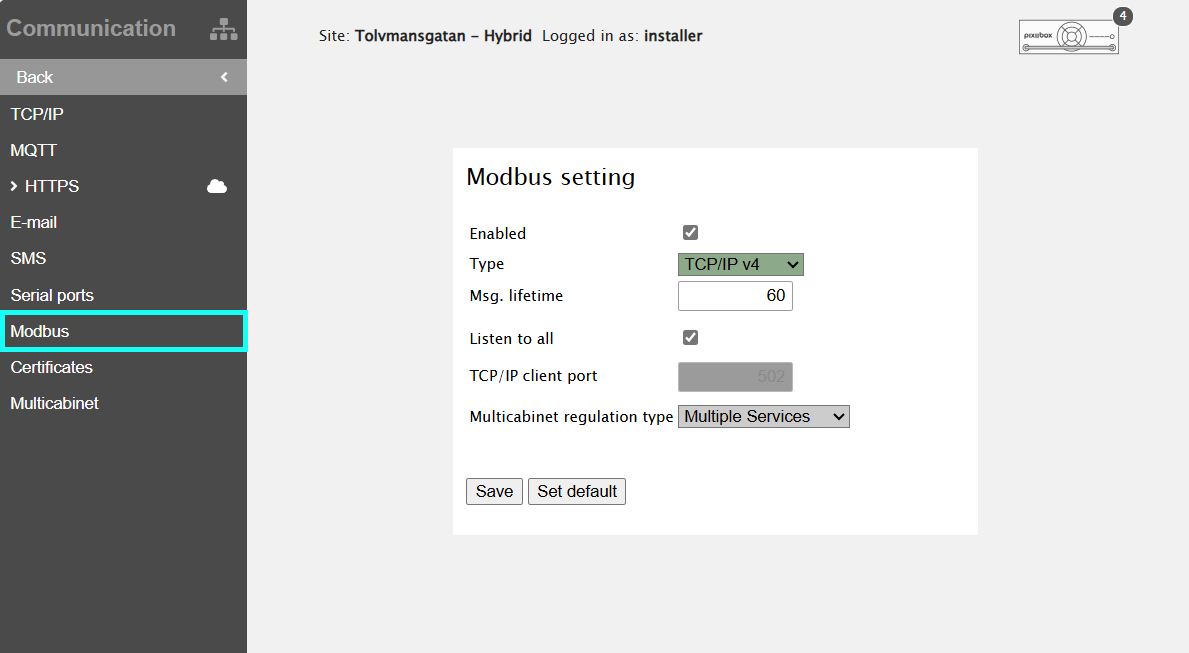

2.5 Monikaappisäädön tyyppi (Vaaditaan Modbus TCP:lle)

Siirry kohtaan:

Valikko → Tiedonsiirto → Modbus

Saatavilla on kaksi vaihtoehtoa:

Useita palveluita

• Pixii sisäinen ohjauslogiikka on aktiivinen
• Reduxi toimii ohjausjärjestelmänä

Yksinkertainen Modbus

• Reduxi ottaa täyden hallinnan
• Pixii toimii ohjattuna laitteena

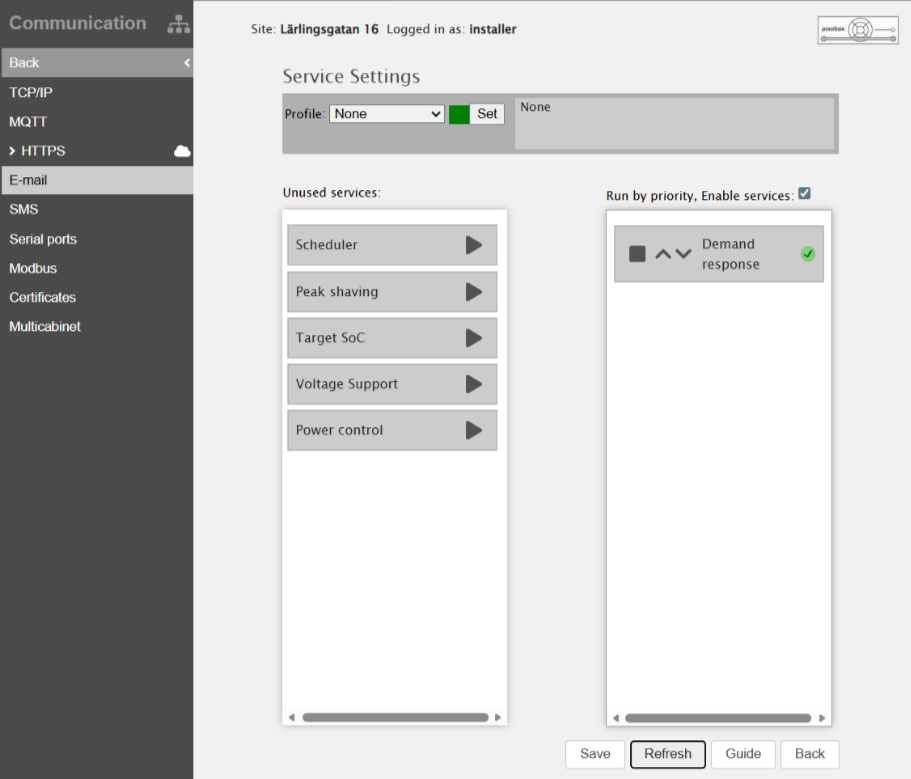

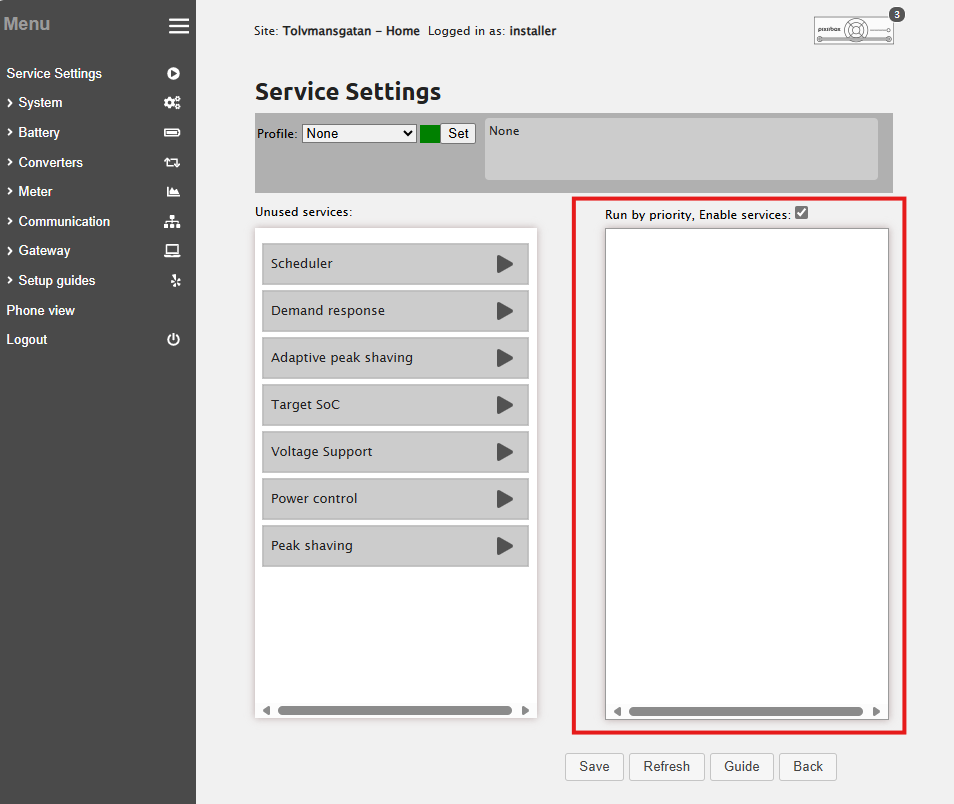

Oikean järjestelmävasteen varmistamiseksi Demand Response piti aktivoida. Tämä tehdään napsauttamalla toistopainiketta (siirtämällä sitä oikealle) ja tallentamalla sitten asetus.


Jos Modbus-kommunikaatio ei toimi kunnolla, käynnistä PIXII uudelleen.

Huomautus:
Monikaappisäädön tyypin muuttaminen on mahdollista vain Pixii-tuen kautta.

3. Tiedonsiirtovaihtoehto B – Modbus RTU RS485-liitännän yli

3.1 Kuvaus

Modbus RTU RS485-liitännän yli käytetään, kun:

• Ethernet ei ole saatavilla
• Sarjamuotoinen teollisuusväylä on tarpeen

Ominaisuudet:

• Sarjamuotoinen tiedonsiirto
• Vaatii pääsyn kaappiin
• Käyttää Pixii Gateway Sarja COM4 -liitäntää

3.2 RS485:n fyysinen sijainti

• RS485 sijaitsee Pixii Gateway -laitteessa
• Liitäntäpiste: Sarja COM4
• Fyysinen pääsy: Pixii-kaapin sisällä

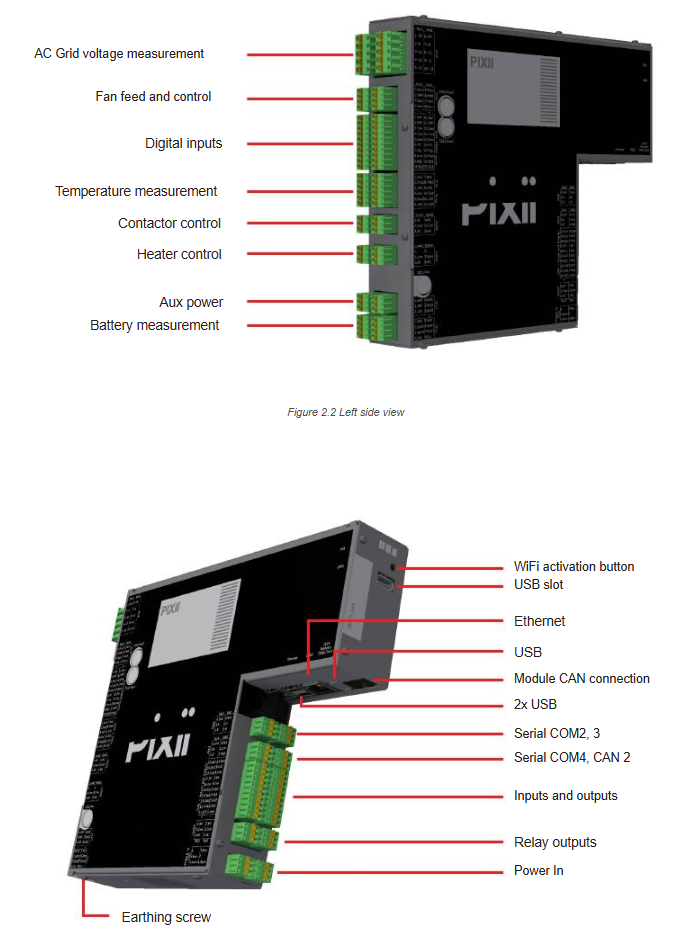

• Viite: Kuva 2.3 – Oikean puolen näkymä (Sarja COM4)

3.3 Monikaappisäädön roolikonfigurointi (Vaaditaan RS485:lle)

Siirry kohtaan:

Järjestelmä → Yleiset asetukset

Yksikaappijärjestelmä:

• Monikaappirooli: Asiakas

Monikaappijärjestelmä:

• Yksi kaappi: Master
• Kaikki muut: Asiakas

Huomautus:
Monikaappirooli on riippumaton Modbus master/slave-rooleista.
Pixii on aina Modbus slave.

3.4 Sarjaportin konfigurointi (RS485)

Siirry kohtaan:

Valikko → Tiedonsiirto → Sarjaportit

Valitse Sarjaportti-välilehti ”4” (COM4) ja määritä:

Tallenna asetukset.

3.5 Modbus RTU -konfigurointi

Siirry kohtaan:

Valikko → Tiedonsiirto → Modbus

Aseta:

Monikaappijärjestelmiä varten:

• Jokaisen kaapin on käytettävä yksilöllistä Modbus-osoitetta.

Tallenna asetukset.

4. Pixii-laitteen lisääminen Reduxi-ohjaimeen

Tämä vaihe on identtinen molempien tiedonsiirtovaihtoehtojen kanssa, lukuun ottamatta valittua liitäntätyyppiä.

4.1 Lisää laite

Kirjaudu sisään Reduxi-konfiguraattoriin ja valitse Lisää laite.

4.2 Laitteen perusasetukset

• Laitetyyppi: Akku
• Tyyppi: Pixii PowerShaper tai Pixii Home
• Nimi: Käyttäjän määrittämä

4.3 Tiedonsiirtokanavan valinta

Valitse tiedonsiirtotyyppi:

• TCP/IP → Modbus TCP:lle
• Sarja RS485 → Modbus RTU:lle

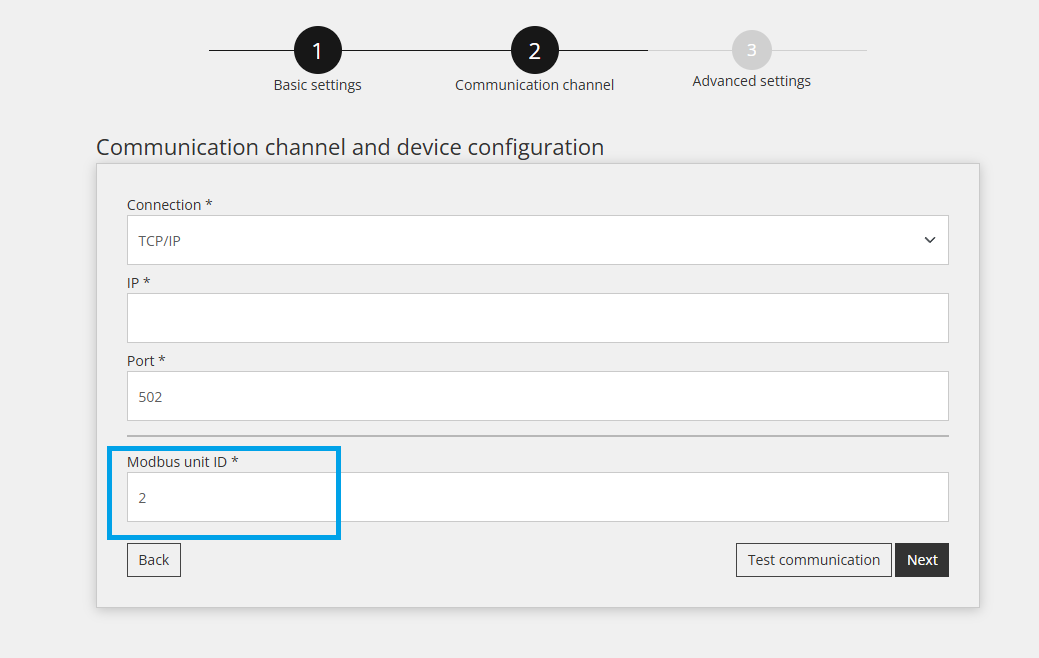

Määritä parametrit vastaavasti.

4.4 Tiedonsiirtotesti

Käytä Tiedonsiirron testaus.

Mahdolliset tulokset:

• ✅ Tiedonsiirto onnistui

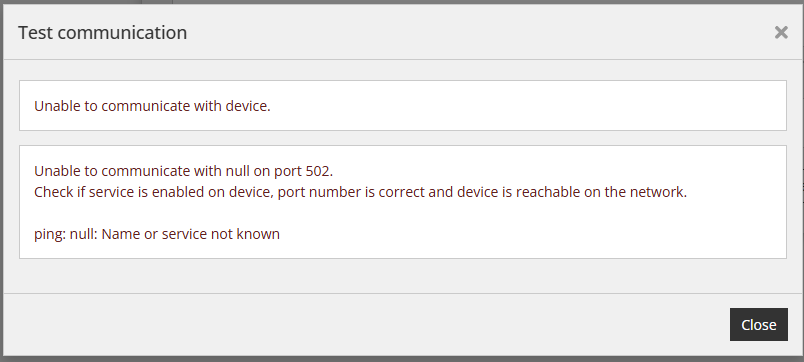

• ❌ Tiedonsiirto epäonnistui

5. Lisäasetukset

Lisäasetus on mielivaltainen ja riippuu sijainnin erityistarpeista, joihin Reduxi-ohjain asennetaan. Kun kaikki lisäasetukset on suoritettu, paina "Valmis" -painiketta alaoikealla.

6. PIXII-laitteiden valvonta-asetukset/määrittely Reduxi-konfiguraattorissa

PIXII-järjestelmän ohjaus voidaan suorittaa kahdella vaihtoehdolla, jotka on kuvattu kohdassa 3.3, PIXII Modbus -asetukset. Riippuen siitä, mitä vaihtoehtoa käytetään, käyttäjän on myös otettava huomioon, että asianmukainen ohjaustyyppi on määriteltävä Reduxi-konfiguraattorissa jokaiselle järjestelmään lisätylle PIXII-laitteelle.

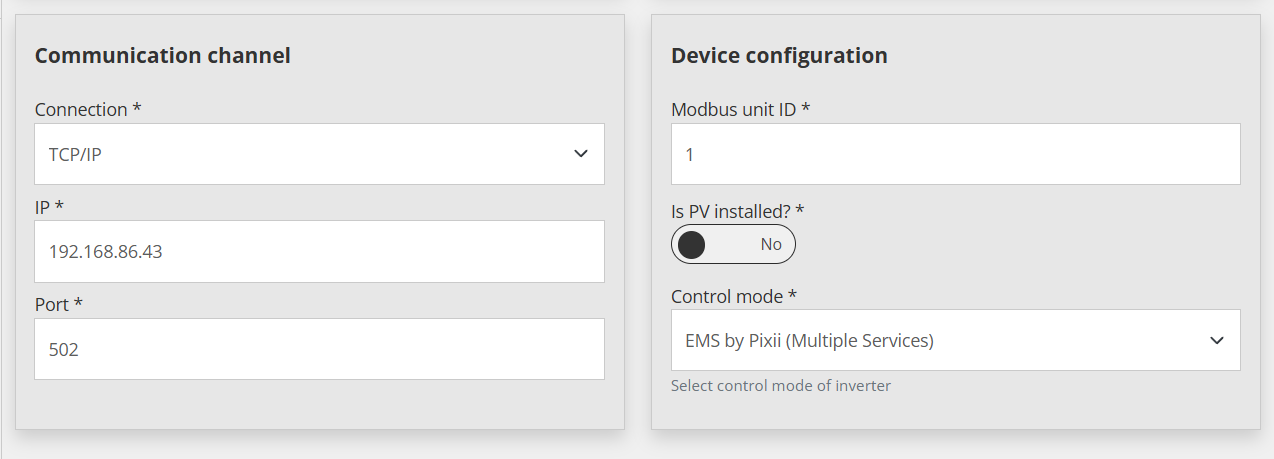

Jos kyseessä on Multiple Services -laite, valikon Devices/PIXII/Details/under all settings (Laitteet/PIXII/Tiedot/kaikkien asetusten alla) alla on määritettävä asetukset, kuten alla olevassa kuvassa näkyy:

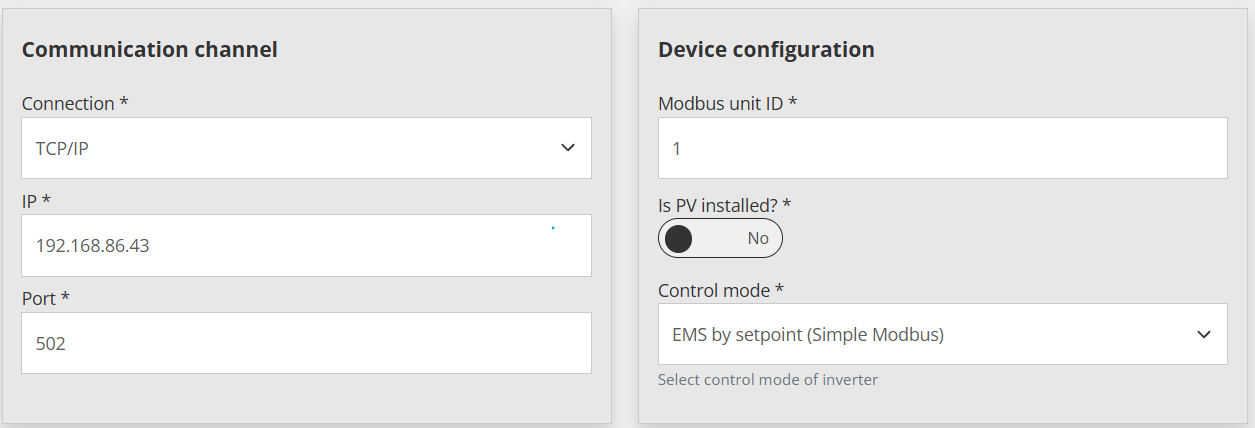

Jos Simple Modbus -laite on konfiguroitava valikossa Devices/PIXII/Details/under all settings (Laitteet/PIXII/Tiedot/kaikkien asetusten alla) alla olevan kuvan mukaisesti:

7. Viimeiset mittaukset

Kun tiedonsiirto uuteen lisättyyn laitteeseen on onnistuneesti muodostettu, sen arvot voidaan tarkistaa kohdasta Laitteet/PIXII PowerSharper tai Home Reduxi-konfiguraattorissa lisätestinä.

Edistynyttä akunhallintaa varten integroi laite Reduxi-järjestelmän strategiaan. Kohdassa Laitteet/PIXII PowerSharper tai Home Reduxi-konfiguraattorissa ohjaustyyppi on asetettava asentoon AUTO, jotta strategiakomennot vaikuttavat akkuun.

Saavuttaaksesi maksimaalisen joustavuuden ja energiakustannusten alennuksen suhteessa dynaamisiin hintoihin ja dynaamisiin tariffeihin, seuraa strategian määrittämisohjeita tästä linkistä: Strategies for Reduxi-ohjain.

Kun laite on lisätty onnistuneesti, sitä voidaan valvoa ja ohjata myös Reduxi-sovelluksen kautta.
