Yhdistä Reduxi Huawei SUN2000B C&I:een Modbus TCP:n kautta, mikä mahdollistaa dynaamisen tariffihallinnan, alentaa energiakustannuksia ja vapauttaa tuloja energiamarkkinoiden arbitraasin avulla.
1. Huawei SUN2000B C&I elementit liitäntää varten
Linkki invertterijärjestelmän käyttöohjeeseen SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Linkki akkujärjestelmän käyttöohjeeseen PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Linkki käyttäjälle älymittarille DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I-yhteys ja Modbus TCP/IP -aktivointi ja IP:n hankkiminen
2.1 Yhdistä Huawei SUN2000B smartloggeriin
Kaikki konfigurointi ja käyttöönotto tehdään Huawei SUN2000B älykkään loggerin kautta, joten yhteyden muodostaminen siihen on erittäin tärkeää alla kuvattujen lisävaiheiden kannalta.
Tarkka kuvaus Huawei SUN2000B älykkääseen loggeriin yhdistämisestä löytyy linkistä:

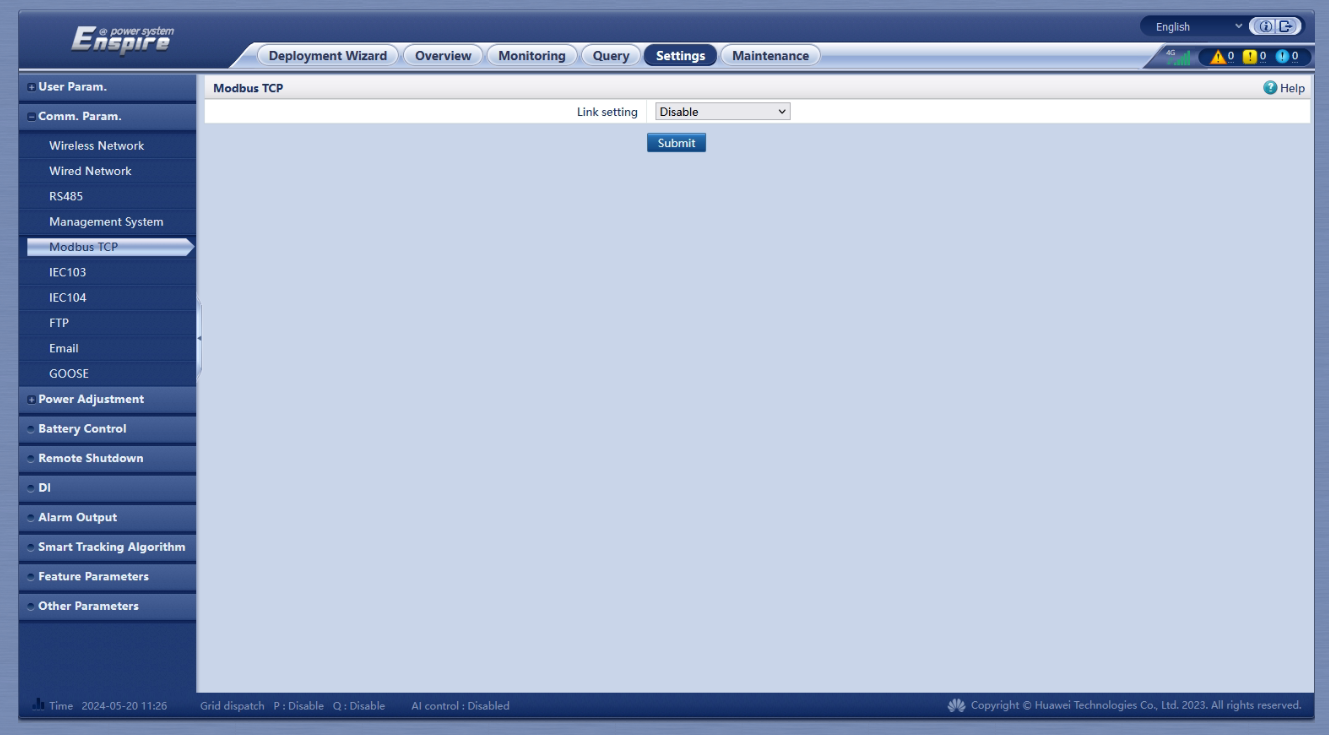

2.2 Aktivointi suoritetaan valikossa Setting/Modbus TCP:
Reduxin ja Huawei SUN2000B C&I:n tiedonsiirtoprotokolla on Modbus TCP/IP, joka on aktivoitava Enspire Power System Huawei -sovelluksessa.
- Modbus TCP/IP -asetukset, joihin asetat:
- Linkin asetukset. Ota käyttöön,
- Osoitetila: Looginen osoite (on asetettava loogiseksi!)
- Loggerin osoite: aseta SmartLoggerin logiikkaosoite,
- Nopea ajoitus: Poista käytöstä.

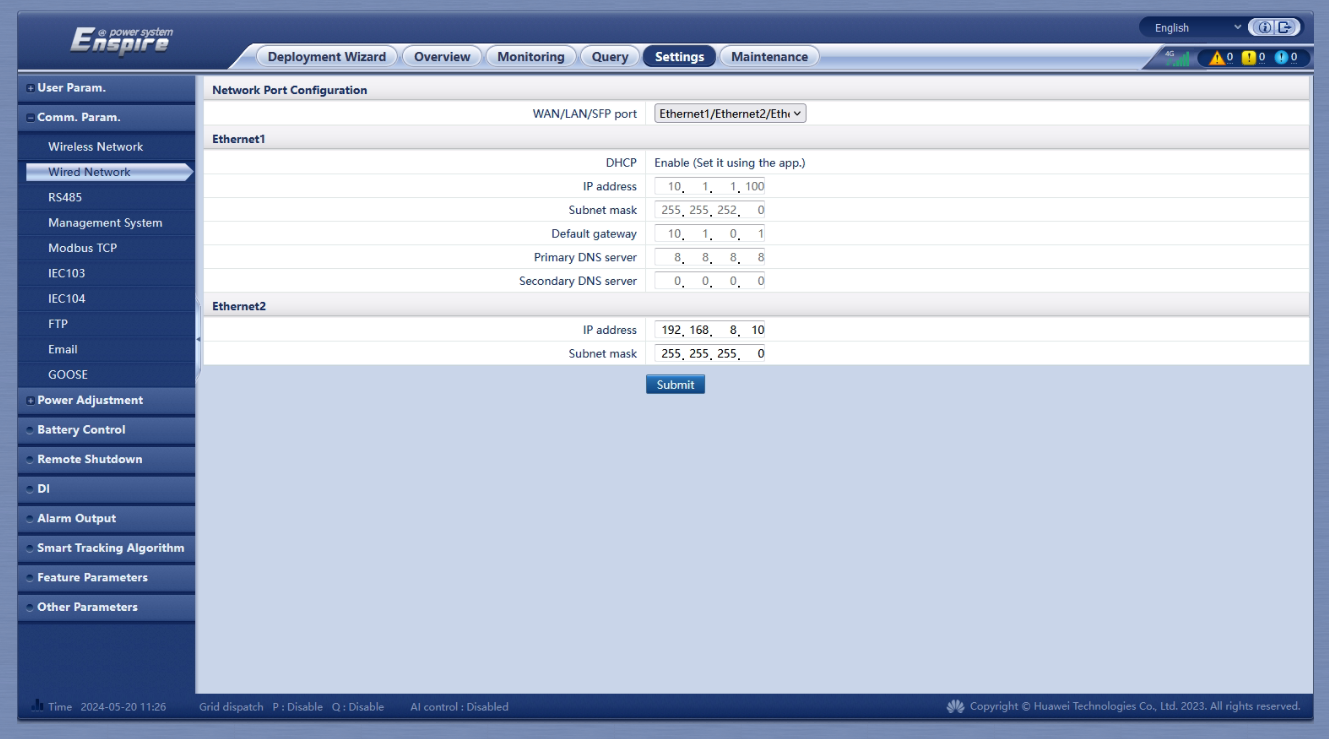

2.3 Huawei SUN2000B Loggerin IP-osoite löytyy valikosta Asetukset/Langallinen tai Langaton verkko:
3. Huawei SUN2000B Smart Logger Modbus ID kaikille liitetyille elementeille

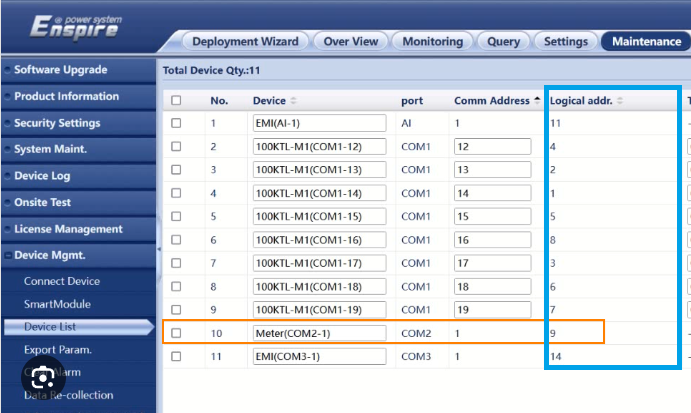

Kaikki Reduxi-järjestelmän konfiguroinnille välttämättömät Modbus-tunnukset (Modus-osoite) koskien kohtaa 4.3 saadaan Enspire-sovelluksesta Huolto/laiteluettelosta:
3.1 C&I PCS2000MA akkujärjestelmä PCS ja ESS Modbus ID (lisäselitys akkujärjestelmälle)

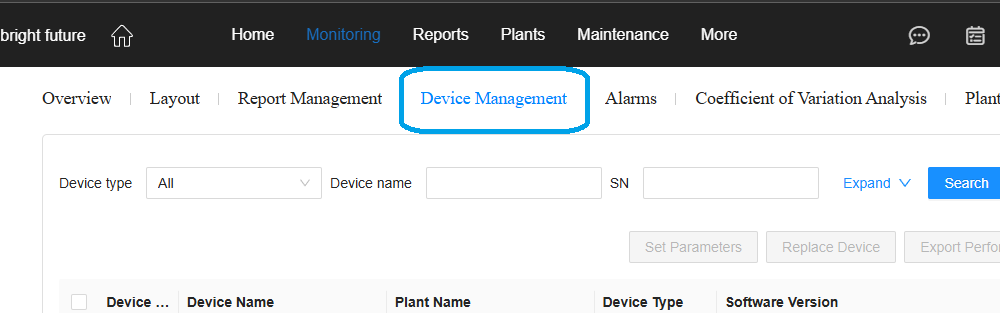

Koska akkujärjestelmä koostuu kahdesta osasta, ohjauksesta ja valvonnasta, on olemassa kaksi erilaista Modbus ID -osoitetta, molemmat osoitteet löytyvät FusionSolar-sovelluksesta Koti-/laitehallinnasta, kuva alla:

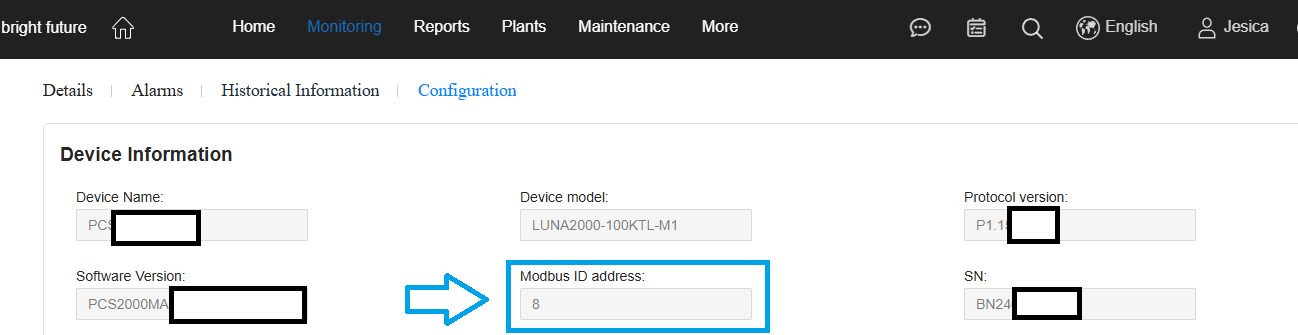

Valitse PCS-osoitteeksi PCS-elementti ja napsauta Configuration:

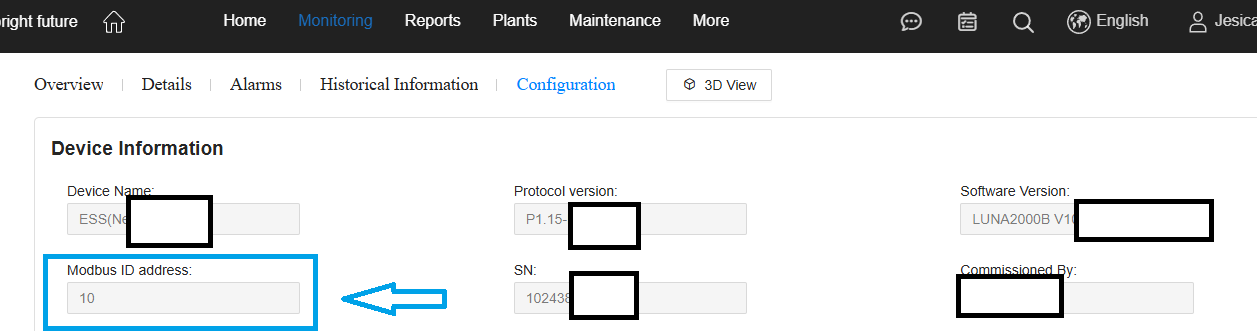

Valitse PCS-osoitteeksi ESS-elementti ja napsauta Configuration:
4. Uuden laitteen lisääminen (Huawei SUN2000B)
Seuraavat kohdat esitetään uuden laitteen (Huawei SUN2000) lisäämiseksi tai olemassa olevan laitteen muokkaamiseksi.
Koska koko järjestelmä koostuu eri komponenteista, jokaiselle osalle on lisättävä oma laite. Siinä on kolme erillistä komponenttia:
- Energiamittari (Huawei SUN2000 3P eikä Chint DTSU666, koska kaikki tiedot saadaan Logger2000B:stä)
- Invertteri (Huawei SUN2000)
- Akku (Huawei LUNA2000B)
Esimerkki uuden laitteen lisäämisestä Reduxi-järjestelmään näkyy Huawei LUNA2000B seuraavissa kohdissa.
4.1 Lisää uusi laite
Kirjaudu sisään Reduxi Configurator -sovellukseen ja paina "Lisää laite" -painiketta.

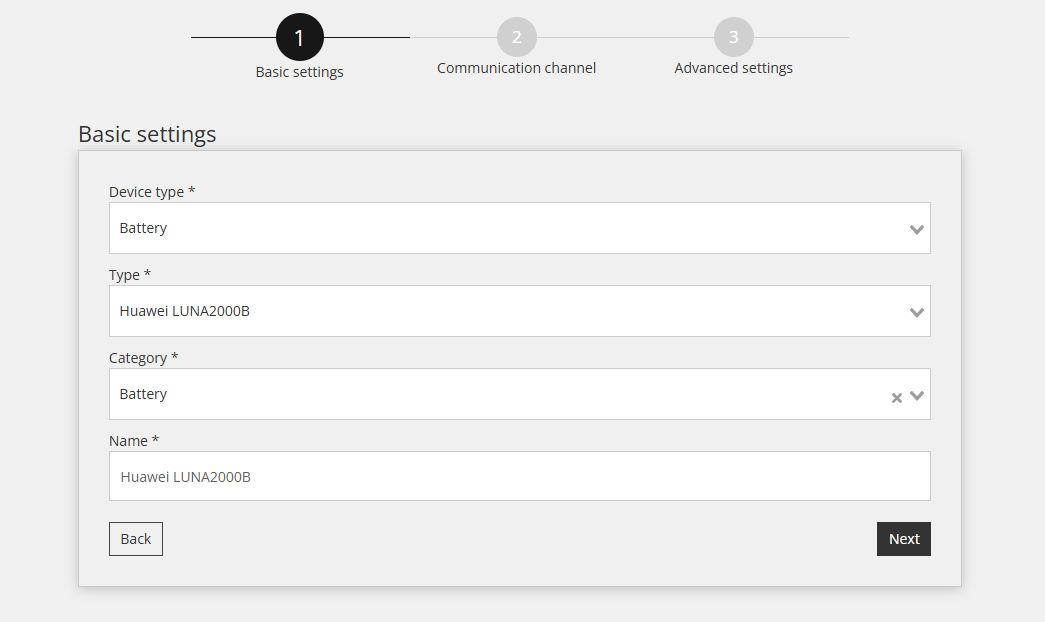

4.2 Valitse laite, jonka haluat lisätä (Perusasetukset)
Valitse ensimmäisessä vaiheessa lisättävän laitteen perusparametrit:
- Laitteen tyyppi: Akku,
- Tyyppi: Huawei LUNA2000B
- Nimi: Määritä laitteen nimi.

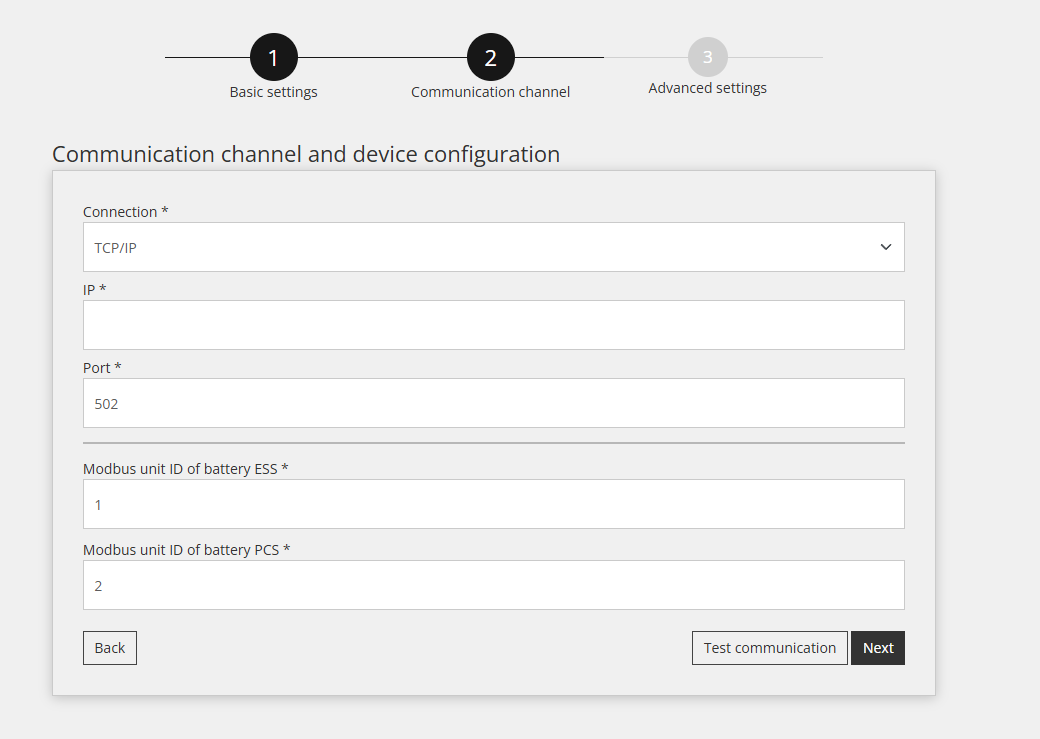

4.3 Viestintäkanava
Täytä Huawei LUNA2000B:n viestinnän parametrit, jotka ovat:
- Yhteys: TCP/IP,
- IP: täytä IP osoitteesta SmartLogger2000B 2,2 pistettä.
- Portti: aina 502,
- Modbus-yksikön tunnus: täytä akun EES- ja PCS Modbus-yksikön tunnus 3. piste
4.4 Viestintätesti
Viestintäkanavan kaikkien kenttien alla on "Testaa viestintä" -painike, jota käytetään testinsuorittamiseen.
Viestintätesti voi palauttaa kaksi vastausta:

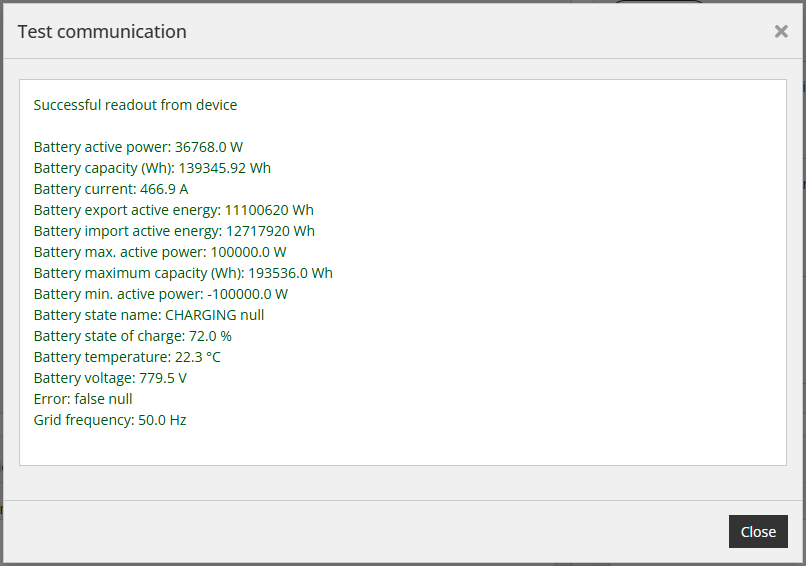

1. Viestintä toimii oikein, alla oleva kuva:
2. Viestintä ei toimi kunnolla, alla oleva kuva:
4.5 Lisäasetukset
Lisäasetukset ovat mielivaltaisia ja riippuvat Reduxi-ohjaimen asennuspaikan erityistarpeista. Kun olet tehnyt kaikki lisäasetukset, paina "Valmis"-painiketta oikeassa alakulmassa.
5. Lukemat laitteesta

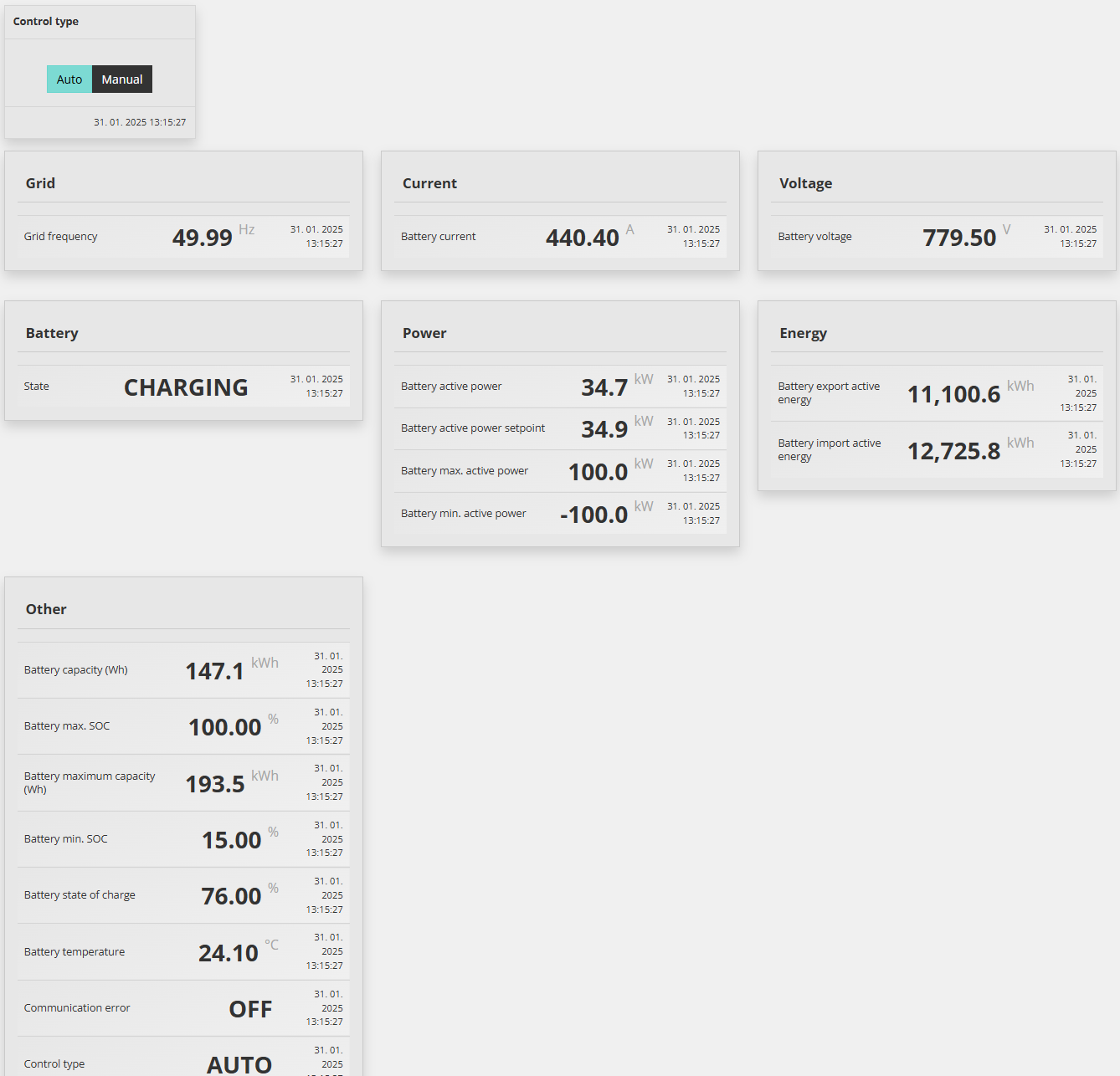

Tämän kohdan tarkoitus on näyttää, kuinka lukemat tarkistetaan juuri lisätyltä laitteelta. Tämä tehdään kohdassa 'Laite/Viimeinen mittaus'.
SmartLogger2000B:hen liitettyjen yksittäisten elementtien edistyksellistä ohjausta varten Reduxi-järjestelmän strategiaan on lisättävä integroidut elementit.
Esimerkiksi Huawei LUNA2000B:n ohjaustyypiksi on asetettava AUTO. Tämä asetus voidaan määrittää kohdassa Laitteet > Huawei LUNA2000B Reduxi Configurator.
Kun laite on asetettu arvoon AUTO, strategian komennot voidaan suorittaa. Muuten ohjaus vanhentuu.
Saavuttaaksesi maksimaalisen joustavuuden ja energiakustannusten alennuksen suhteessa dynaamisiin hintoihin ja dynaamisiin tariffeihin, seuraa strategian määrittämisohjeita tästä linkistä: Strategies for Reduxi-ohjain.
Kun laite on lisätty onnistuneesti, sitä voidaan valvoa ja ohjata myös Reduxi-sovelluksen kautta.
