Integroi PEGO ECP200 BASE -laite Reduxi-ohjaimeen Modbus RTU:n kautta, mikä mahdollistaa maksimaalisen joustavuuden ja mahdolliset kustannus- ja energiasäästöt jopa 30 %.
1. PEGO ECP200 BASE dokumentaatio:
Lataa dokumentaatio löytyy linkistä:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Fyysinen yhteys PEGO ECP200 BASEvälillä
ja Reduxi-ohjain
Fyysinen yhteys on muodostettava, koska Modbus RTU:ta käytetään PEGO ECP200 BASE:n käyttämiseen
Modbus-liitäntä.

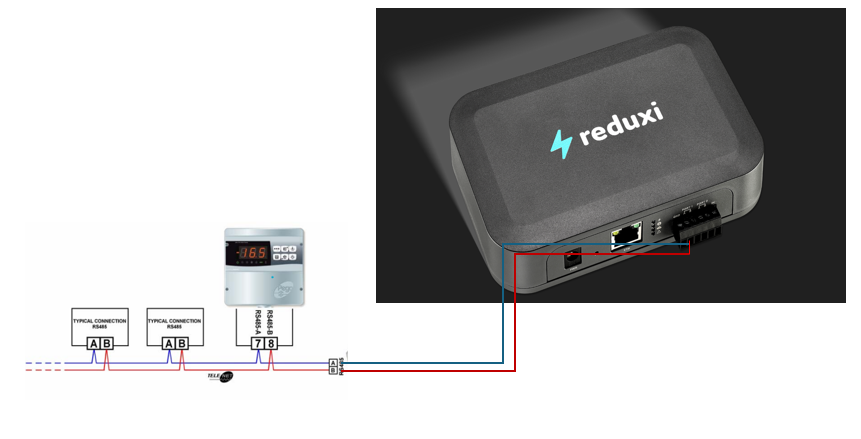

Alla oleva kuva näyttää, kuinka fyysinen yhteys muodostetaan Reduxin ja PEGO ECP200 BASE:n välille:
3. Lisää PEGO ECP200 BASE Reduxi-järjestelmään.
Kun olet yhdistänyt Reduxin ja PEGO ECP200 BASE:n, voit rekisteröidä sen uudeksi laitteeksi (PEGO ECP200 BASE).
3.1 Lisää laite (PEGO ECP200 BASE)
Kirjaudu ensin paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.

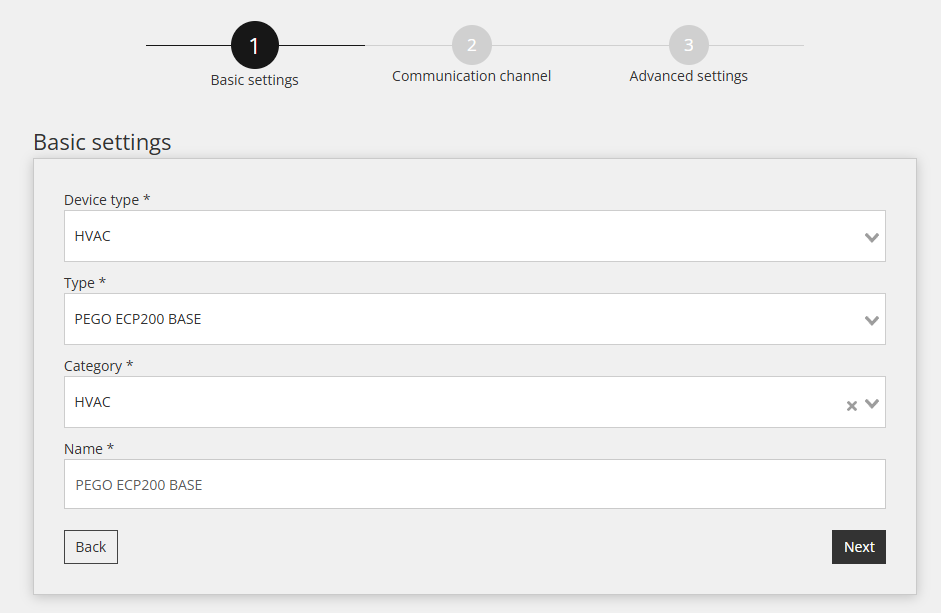

4.2 Valitse PEGO ECP200 BASE
Ensimmäisessä vaiheessa määritetään perusasetukset:
- Valitse laitetyyppi: LVI,
- Valitse tyyppi: PEGO ECP200 BASE,
- Nimeä laite.

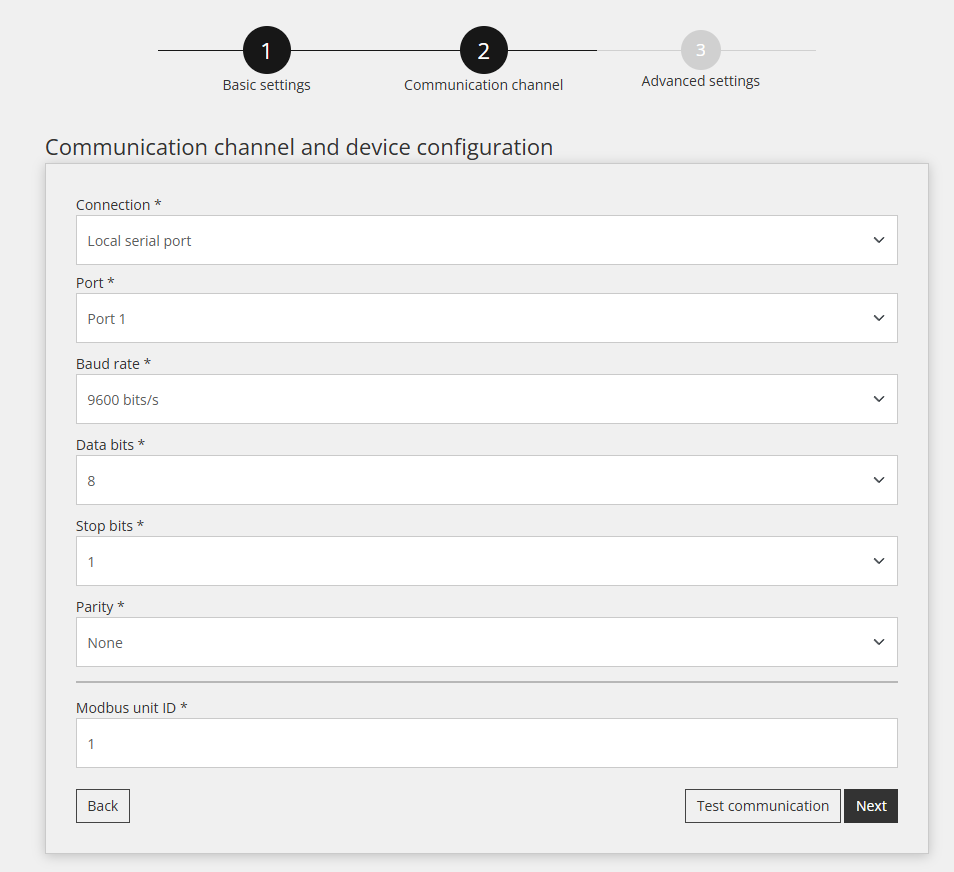

4.3 Laitteen konfigurointi viestintäkanavaa varten
Toinen vaihe sisältää viestintäkanavan konfiguroinnin, mikä on välttämätöntä oikealle Modbus RTU -viestinnälle. Tässä vaiheessa muodostetaan tietoliikenneyhteys Reduxi-ohjaimen ja PEGO ECP200 BASE:n välille.
Viestintäkanavan asetukset näkyvät alla:
4.4 Testaa viestintää
Kaikkien edellisessä vaiheessa mainittujen viestintäkanavan kenttien alla on "Testaa tiedonsiirto" -painike. Tällä painikkeella tarkistetaan, toimiiko Modbus RTU -yhteys laitteiden välillä oikein.

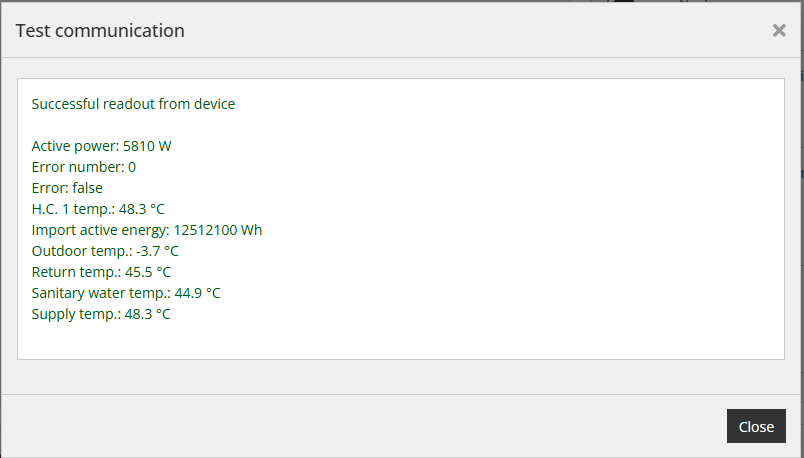

Onnistunut vastaus:
Epäonnistunut vastaus:

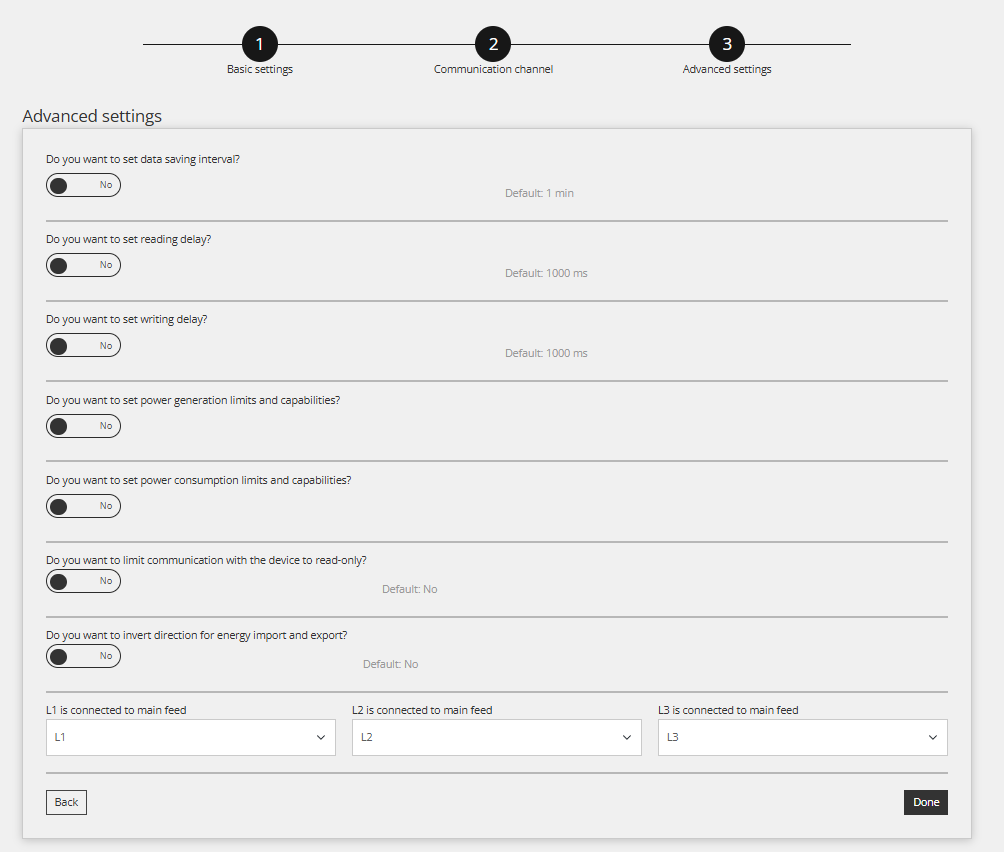

4.5 Lisäasetukset
Tätä osiota käytetään, jos paikan erityistarpeet on täytettävä. Oletusarvoisesti mitään ei tarvitse muuttaa Lisäasetuksissa.

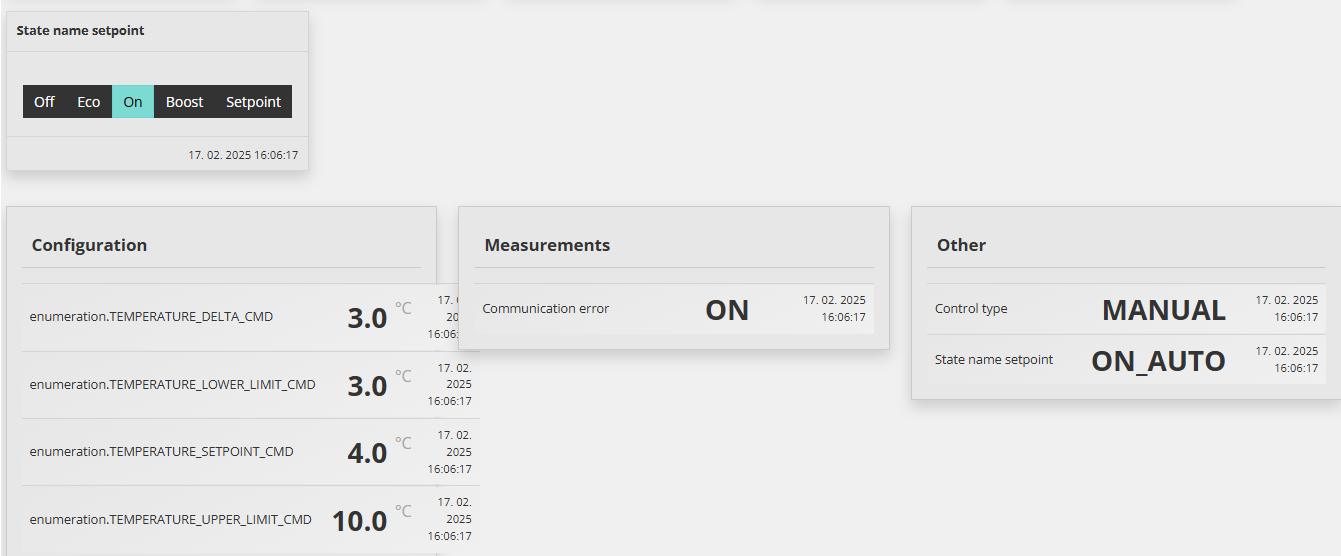

5. Lukemat laitteesta
Tämän kohdan tarkoituksena on näyttää, kuinka laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite (EGO ECP200 BASE)/Viimeinen mittaus'.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.
