KSTAR-hybridi-invertterin liittäminen Reduxi Controlleriin
Integroi KSTAR-hybridi-invertteri Reduxi Controlleriin Modbus TCP/IP:llä. Näin saat maksimaalisen joustavuuden sekä jopa 30 %:n kustannus- ja energiasäästöt.

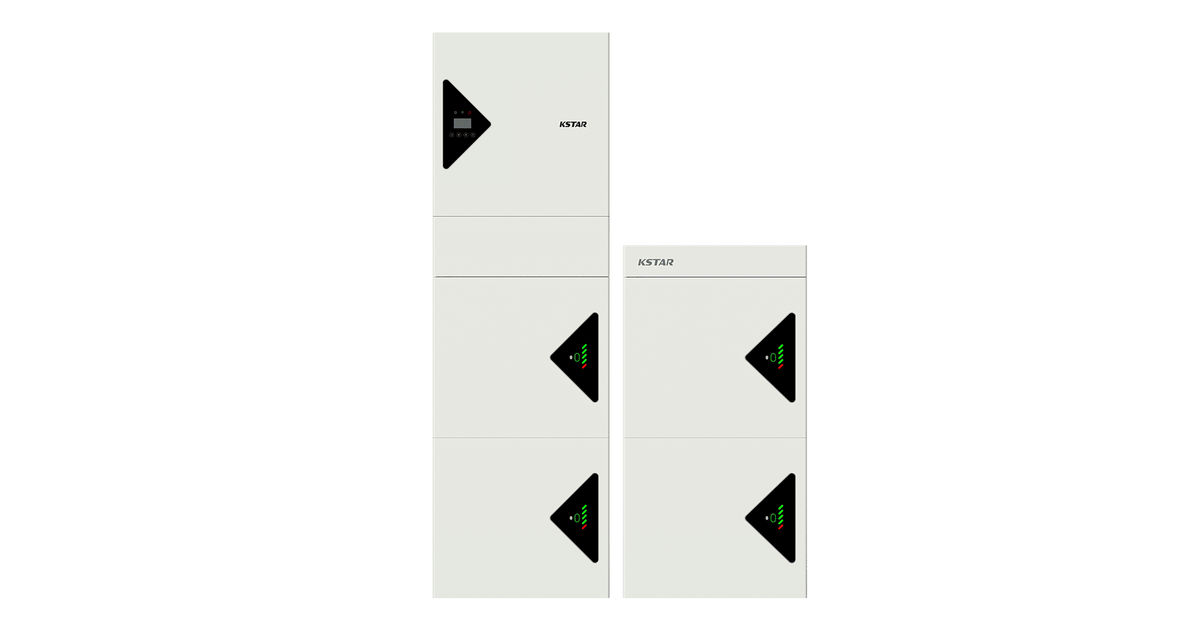

Kuvan tekstikuvaus
Tuotekuva kahdesta KSTAR-hybridi-invertteripinosta valkoisella taustalla edestä kuvattuna. Molemmat ovat vaaleanharmaita/valkoisia pinotuista moduuleista koostuvia torniyksiköitä. Vasen pino: ylimmän moduulin vasemmalla puolella on musta kolmiomainen paneeli, jossa on pieni näyttö ja rivi pieniä painikkeita, ja oikealla teksti 'KSTAR'; sen alla kaksi moduulia, joissa kummassakin on musta kolmiomainen ilmaisinpaneeli, jossa on akkukuvake ja vihreitä ja punaisia tasopalkkeja. Oikea pino: matalampi, vasemmassa yläkulmassa teksti 'KSTAR' ja kaksi moduulia, joissa kummassakin on sama musta kolmiomainen akkuilmaisinpaneeli.
1 Valmistelu
1.1 Tekninen dokumentaatio
Lisätietoja KSTAR-hybridi-invertterin asetuksista on valmistajan käyttöoppaassa.
- KSTAR hybrid inverter user manual (E 8-12 KT, EN, V1.0) – invertterin asetukset, myös HMI
1.2 Tarvittavat laitteet
- Reduxi Controller
- KSTAR-hybridi-invertteri liitettynä Reduxi Controlleriin
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
2 KSTAR-hybridi-invertterin määrittäminen
2.1 Modbus TCP/IP:n käyttöönotto invertterissä
Ota invertterin HMI:ssä käyttöön Modbus TCP/IP -viestintäasetukset kuvan mukaisesti.
Kuvan tekstikuvaus
Kaavio, jossa on KSTAR-invertterin dokumentaation teksti CYBERSAFETY-sivusta. Teksti: 'On the CYBERSAFETY page, you have two options:' Luettelokohta 1: 'Modbus Write: To enable or disable remote control of the inverter. When this feature is enabled, you can control the inverter on the data-monitoring page.' Luettelokohta 2: 'Upgrade: When this feature is enabled, you can upgrade the firmware of the inverter or the battery packs remotely.' Valikkolaatikoiden kulkukaavio: laatikko '-CYBERSAFETY-' ja '-> 1: Modbus Write' sekä '2: Upgrade'. Nuoli, jonka teksti on 'Modbus Write', johtaa laatikkoon '-Modbus Write-' ja '-> 1: DISABLE' sekä '2: ENABLE'. Nuoli, jonka teksti on 'Upgrade', johtaa laatikkoon '-FW Upgrade-' ja '-> 1: DISABLE' sekä '2: ENABLE'.
2.2 IP-osoitteen etsiminen
3 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
4 KSTAR-hybridi-invertterin lisääminen Reduxiin
Kun olet liittänyt Reduxi Controllerin ja KSTAR-hybridi-invertterin, rekisteröi invertteri uudeksi laitteeksi.
4.1 Perusasetukset
Kirjaudu paikallisesti ohjaimen Reduxi Configuratoriin (katso kohta 3) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemmasta sivupalkista. Ylhäällä: reduxi-logo ja teksti CONFIGURATOR. Suljetut osiot: Devices (plus-kuvake) ja Strategies (plus-kuvake). Niiden alla kaksi vierekkäistä painiketta: Add device (plus-kuvake, merkitty sinisellä korostuslaatikolla) ja Add strategy (plus-kuvake). Niiden alla kaksi merkintää: Settings ja Profile. Sivupalkin oikealla puolella oleva alue on tyhjä valkoinen.
Valitse ensimmäisessä vaiheessa (perusasetukset) laitteen perusparametrit:
- Device type:
Hybrid Inverter - Type:
KSTAR Hybrid - Name: valitsemasi nimi
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatun lisäyksen vaiheesta 1/3, sivun otsikko 'Basic settings'. Edistymisvaiheet: 1 Basic settings (aktiivinen, musta ympyrä), 2 Communication channel, 3 Advanced settings (harmaa). Kentät: Device type *: Hybrid inverter; Type *: KSTAR; Categories *: kolme tunnistetta, Solar power plant, Battery, Grid (kussakin rasti); Name *: KSTAR. Painikkeet: Back (ääriviiva), Next (tumma).
4.2 Tiedonsiirtoasetukset
Toisessa vaiheessa asetetaan viestintäkanava Reduxi Controllerin ja KSTAR-hybridi-invertterin välille. Tämä vaihe on välttämätön Modbus TCP/IP -viestinnälle. Kuvassa näkyvät viestintäkanavan asetukset.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatun lisäyksen vaiheesta 2/3. Edistymisvaiheet: 1 Basic settings ja 2 Communication channel (täytetyt mustat ympyrät), 3 Advanced settings (harmaa). Osion otsikko: 'Communication channel and device configuration'. Kentät: Connection *: TCP/IP (avattava luettelo); IP *: 192.168.2.210; Port *: 2000; Modbus unit ID *: 1. Painikkeet: Back, Test communication (ääriviiva), Next (tumma).
4.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunassa Test communication. Testi lukee KSTAR-hybridi-invertterin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
4.4 Lisäasetukset
Käytä lisäasetuksia vain, jos kohteella on erityistarpeita. Oletuksena mitään ei tarvitse muuttaa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatun toiminnon vaiheesta 3 Advanced settings. Vaiheen ilmaisin: 1 Basic settings, 2 Communication channel, 3 Advanced settings (kaikki mustia). Otsikko: Advanced settings. Jokaisessa kysymyksessä on kytkin, kaikki asennossa No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Avattavat luettelot: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Painike: Back.
5 Mittausarvojen tarkistus
5.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista lukemat kohdasta Devices – KSTAR Hybrid Inverter – Last measurement Reduxi Configuratorissa.
Kuvan tekstikuvaus
Kuvakaappaus KSTAR-hybridi-invertterin Reduxi Configuratorin 'Last measurements' -sivusta. Ohjausruudut ylhäällä (aikaleima 17. 03. 2025 12:27:01): Control type: Auto (tumma), Manual (vaaleanvihreä, valittu); Grid import active power limit: 5.0 kW ja miinus- ja plus-painikkeet; Grid export active power limit: 5.0 kW; Battery active power setpoint: 0.0 kW; Mode name setpoint: painikkeet Max. production, Self consumption (vaaleanvihreä, valittu), Max. consumption, Peak shaving, Setpoint. Alla olevien arvojen aikaleima on 17. 03. 2025 12:27:04, ellei toisin mainita. Kortti Battery: Active power 0.2 kW; Current 0.00 A; Voltage 517.70 V; State of charge 11.75 %; State STANDBY; State of health 100.0 %; Min. state of charge 10.00 %; Temperature 14.4 °C; Max capacity 102.4 kWh; Max. state of charge 100.00 %; Import active energy 1,678,138.6 kWh; Export active energy 11,936.5 kWh; Min. active power -51.8 kW; Max. active power 51.8 kW; Active power setpoint 0.0 kW. Kortti PV: Active power 0.0 kW; Current 0.00 A; Voltage 30.17 V; Export active energy 0.0 kWh; Min. active power -50.0 kW; State STANDBY. Kortti Load: Active power 0.0 kW; Import active energy 0.0 kWh. Kortti Inverter: Active power 0.0 kW; Max active power 50.0 kW; Min active power -50.0 kW; State STANDBY; Error OFF. Kortti Grid: Grid frequency 50.010 Hz; Active power 38.6 kW; Import active power limit 5.0 kW; Export active power limit 5.0 kW; Export active energy 4,756.0 kWh; Import active energy 127,712.0 kWh. Kortti Other: Communication error OFF (12:27:02); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Reduxin ohjauksen käyttöönotto
Jos haluat ohjata laitetta tarkemmin, liitä se Reduxi-järjestelmän optimointitiloihin. Aseta control type arvoon AUTO kohdassa Devices – KSTAR Hybrid Reduxi Configuratorissa. Vasta silloin strategian komennot vaikuttavat akkuun.
Saavuta maksimaalinen joustavuus ja energiakustannussäästöt dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittämällä strategia oppaan Strategies for Reduxi Controller mukaisesti.
Kun olet lisännyt laitteen, voit seurata ja ohjata sitä myös Reduxi-sovelluksessa.
✓ Yhteenveto
Valmistelu (kohdat 1–2): Käytä KSTARin käyttöopasta. Liitä invertteri Reduxi Controlleriin.
KSTAR-hybridi-invertteri (kohta 2): Ota Modbus TCP/IP käyttöön invertterin HMI:ssä. Lue IP-osoite HMI:stä.
Lisääminen Reduxiin (kohdat 3–4): Kirjaudu Reduxin verkkokäyttöliittymään. Lisää laite tyypillä KSTAR Hybrid, anna IP-osoite ja suorita Test communication.
Käyttöönotto (kohta 5): Tarkista viimeisimmät mittaukset. Aseta control typeksi AUTO ja määritä strategia.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista, että Modbus TCP/IP on käytössä invertterin HMI:ssä. Tarkista, että viestintäasetusten IP-osoite vastaa HMI:ssä näkyvää IP-osoitetta. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
