Hyödynnä muuttuvia sähkötariffeja älykkäästi – säästä jopa 30 % energiakustannuksissa Ochsnerin SG-Ready-lämpöpumppujen ja Reduxi Gatewayn avulla.

1. Tarvittavat vaiheet tiedonsiirron muodostamiseksi Reduxi-ohjaimen ja Ochsner GMLW Plus -lämpöpumpun välille

1.1 SG Ready -toiminnon aktivointi lämpöpumpussa

OCHSNER-huoltoteknikko suorittaa aktivoinnin ja tarvittavan laiteohjelmistopäivityksen.

Ajan varaamiseksi ota yhteyttä OCHSNER-asiakaspalveluun:

https://www.ochsner.com/en/contact/

1.2 Tarvittavat komponentit Reduxi-ohjaimen liittämiseksi Ochsner GMLW Plus -lämpöpumppuun.

Reduxi-ohjaimen ja Ochsner GMLW Plus -lämpöpumpun välisen yhteyden muodostamiseksi tarvitaan kaksi

komponenttia:

1. Reduxi-ohjain
2. Reduxi Gateway -laite, jossa on 3x (30:1A) virtasensoria (CT:t)

Reduxi Gateway -laite on ensin lisättävä (yhdistettävä) Reduxi-ohjaimeen lämpöpumpun toimintatilojen ohjaamiseksi/käyttöönottoa varten. Yhteys voidaan muodostaa langattomasti (WLAN) tai johdolla UTP-kaapelin (LAN) kautta. Löydät lisätietoja yhteydestä osoitteesta Gatewayn ja ohjaimen välinen yhteys.Reduxi Gateway -laite sisältää myös 3x(30:1A) virtasensoria (muuntaja), joita käytetään lämpöpumpun jokaisen vaiheen sähkövirran (eli tehon) mittaamiseen. Lisäksi kahta relelähtöä käytetään signaalien luomiseen SG-ready-koskettimille, jotka vaikuttavat lämpöpumpun toimintatiloihin.

2. Reduxi-ohjaimen ja Gateway-laitteen yhdistäminen paikalliseen verkkoon

Symbolinen kuva koko yhteydestä Reduxi-ohjaimesta lämpöpumppuun on esitetty alla:

Lisätietoja Reduxi Gateway -laitteen yhdistämisestä on linkissä: Reduxi Gatwayn määrittäminen.

3. Reduxi gateway -laitteen releen liittäminen lämpöpumpun SG-ready-koskettimiin

Jotta Reduxi Gateway -laitteen releet voidaan liittää fyysisesti lämpöpumpun SG-ready-koskettimiin (EVU), on tärkeää määrittää SG-ready-koskettimien tarkat sijainnit lämpöpumpun piirilevyllä.

Alla olevassa kuvassa näkyvät SG-ready-koskettimien sijainnit Ochsner GMLW Plus -lämpöpumpun piirilevyllä.  Toisessa kuvassa näkyvät releiden ja SG-ready-koskettimien väliset yhteydet.

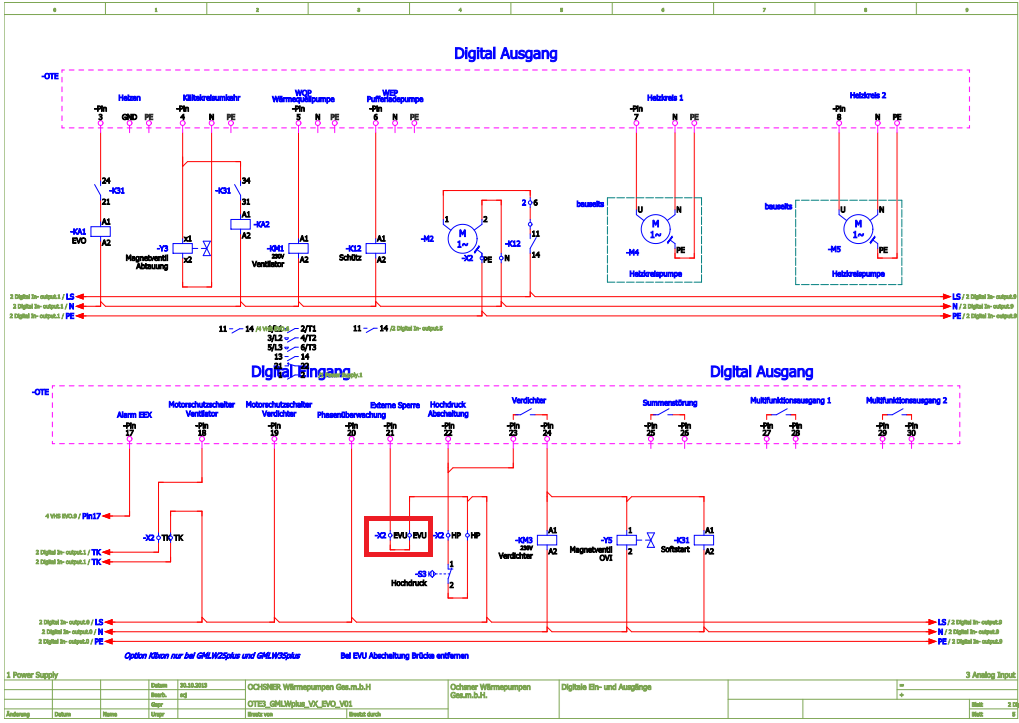

SG-ready (EVU) -koskettimet HP:n piirilevyllä:

On tärkeää, että poistat kaapelisillan SG-ready (EVU) -koskettimien välistä!

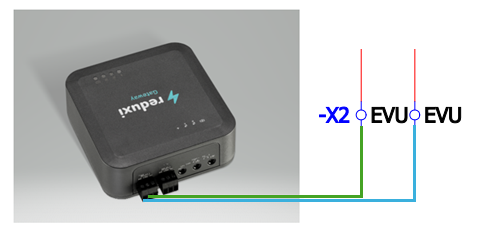

Yhteys Reduxi gateway -laitteesta HP:n SG-ready-koskettimiin:

NC-kosketin Reduxi gateway -laitteen ensimmäisestä releestä --> koskettimeen 1 liittimessä X2; Sininen johto

COM-kosketin Reduxi gateway -laitteen ensimmäisestä releestä --> koskettimeen 2 liittimessä X2; Vihreä johto

Huomaa: Reduxi Gateway -laite mahdollistaa relelähtöjen käytön pysyvästi suljettuina, "Normally Closed - NC" tai avattuina "Normally Opened - NO".

4. Reduxi Gateway -laite mittarina virtasensoreilla

Reduxi Gateway -sarjan mukana toimitettavat virtasensorit (CT:t) on liitettävä kolmeen tuloon, yksi kullekin vaiheelle, kuten alla olevassa kuvassa on esitetty.

Virtasensori peittää lämpöpumpun yksittäisen vaihejohdon (L1, L2, L3), kuva alla:

5. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattoriin

Uuden lämpöpumpun lisäämiseksi laitteena tai olemassa olevan muokkaamiseksi, noudata näitä vaiheita, jotka on kuvattu yksityiskohtaisesti alla olevissa kohdissa.

5.1 Laitteen lisääminen

Kirjaudu sisään paikallisesti Reduxi-konfiguraattori -sovellukseen ohjaimessa ja paina Lisää laite -painiketta.

5.2 Valitse laite, jonka haluat lisätä

Valitse ensimmäisessä vaiheessa (perusasetukset) lisättävän laitteen perusparametrit:

• Laitetyyppi: LVI,
• Tyyppi: Reduxi-mittari
• Nimi: Määritä laitteen nimi, esimerkiksi: Ochsner GMLW Plus

5.3 Viestintäkanava

Viestintäkanavan asennuksen ensimmäinen osa on suunniteltu yhdistämään Reduxi Gateway -laite ja Reduxi-ohjain. Täytä kentät alla olevan kuvan mukaisesti (täytetään automaattisesti).

Viestintäkanavan toinen osa on tarkoitettu Reduxi Gateway -laitteen virtasensoriasetuksille, joissa valitsemme "Hae automaattisesti gatewaysta" kaikille virtasensoreille.

Viestintäkanavan kolmas osa on omistettu releiden signaalien määrittämiselle Redux-gateway-laitteesta.

Toimintatilojen taulukko:

 huomaa, että NO tarkoittaa normaalisti avoin :

ON-tila (Normaali toiminta), ensimmäinen rele on suljettu (NC).

OFF-tila (HP-pysäytys), ensimmäinen rele on avattu (NO)

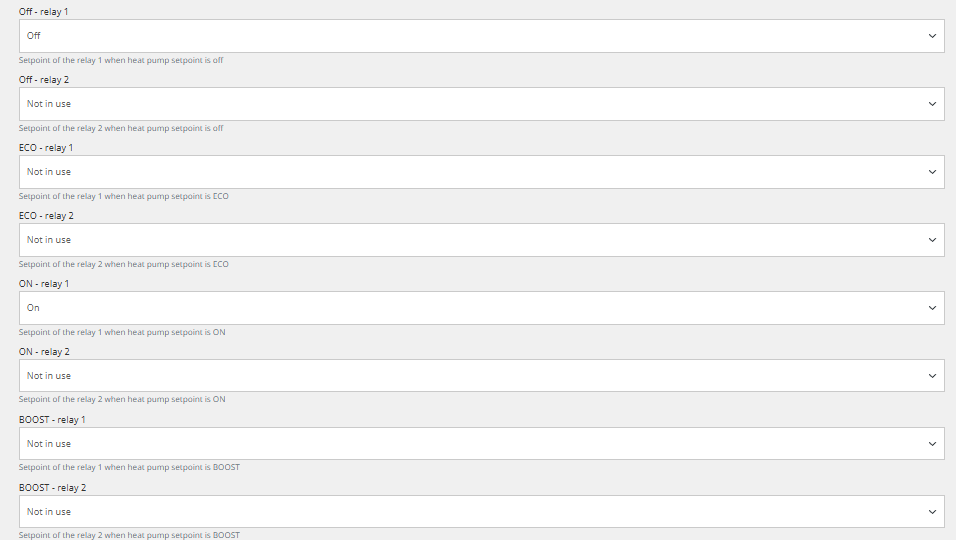

Releiden signaalien täydellinen määritys Reduxin kokoonpanossa:

5.5 Tiedonsiirron testi

Tiedonsiirron testi suoritetaan "Testaa tiedonsiirto" -painikkeella, joka sijaitsee oikeassa alakulmassa kaikkien tiedonsiirtokanavan parametrikenttien jälkeen.

Tiedonsiirron testi voi palauttaa kaksi vastausta:

1. Tiedonsiirto toimii oikein, kuva alla:

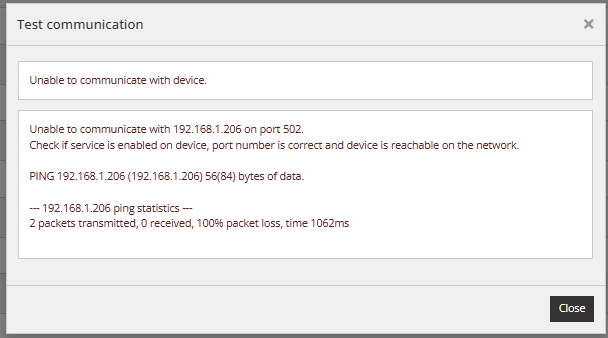

2. Tiedonsiirto ei toimi oikein, kuva alla:

5.6 Lisäasetukset

Lisäasetus on mielivaltainen ja riippuu kyseisen paikan erityistarpeista, johon Reduxi-ohjain on asennettu. Kun olet suorittanut kaikki lisäasetukset, paina oikeassa alakulmassa olevaa "Valmis" -painiketta.

5.7 Viimeisimmät mittaukset

Kun tiedonsiirto on onnistuneesti muodostettu uuden laitteen kanssa, sen arvot voidaan tarkistaa kohdassa Laitteet - Ochsner GLMW Plus -lämpöpumppu Reduxin konfiguraattorissa lisätestinä.

Integroitavaa laitetta Reduxi-järjestelmän strategiaan edistynyttä lämpöpumpun hallintaa varten. Laitteet-kohdassa Ochsner GLMW Plus Reduxin konfiguraattorissa,ohjaustyyppi on asetettava arvoon AUTO, jotta strategian komennot vaikuttavat lämpöpumppuun.

Jotta dynaamisella hinnalla ja dynaamisilla hinnoilla saavutettaisiin mahdollisimman suuri joustavuus ja energian kustannussäästö, noudata strategian määrittämistä koskevia ohjeita tässä linkissä: Reduxi-ohjaimen strategiat.

Kun laite on lisätty ja arvot tarkistettu onnistuneesti, laitetta voidaan tarkastaa ja ohjata myös Reduxi-sovelluksen kautta.
