Reduxin ja Iskraemeco UrbanBox EVSE -latausasemien integrointi mahdollistaa kuormanhallinnan (DLM), suojaten asennuksia ja optimoiden kustannuksia dynaamisten hinnoittelustrategioiden mukaisesti.
1. Logo
2. Yhdistä Iskraemeco UrbanBox EVSE paikalliseen LAN-verkkoon
Iskraemeco UrbanBox EVSE -latausaseman on oltava yhteydessä paikalliseen LAN-verkkoon. Se sisältää reitittimen ja kytkimen. Molemmat laitteet on kytkettävä oikein.
2.1 Iskraemeco UrbanBoxin reitittimen ja kytkimen johdotus

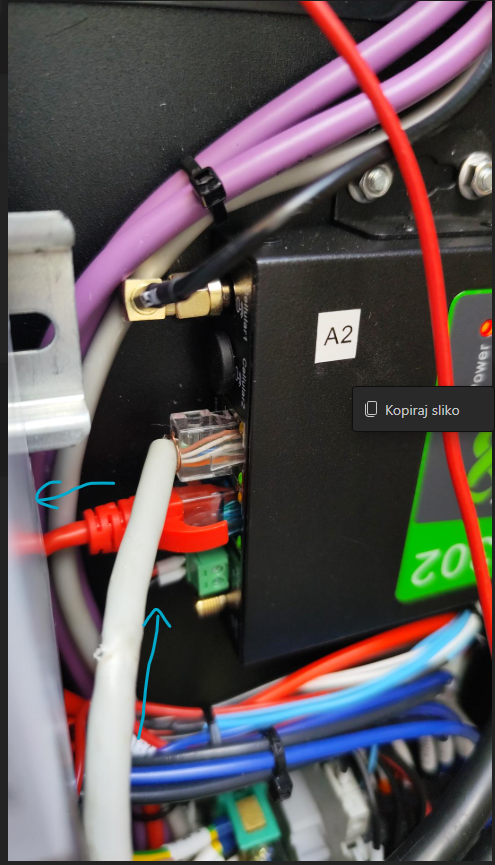

Paikallisen LAN-verkon kytkimestä/reitittimestä tuleva valkoinen johto on kytkettävä Iskraemeco UrbanBox -reitittimen ylimpään ETH-porttiin, kuten alla olevassa kuvassa esitetään:

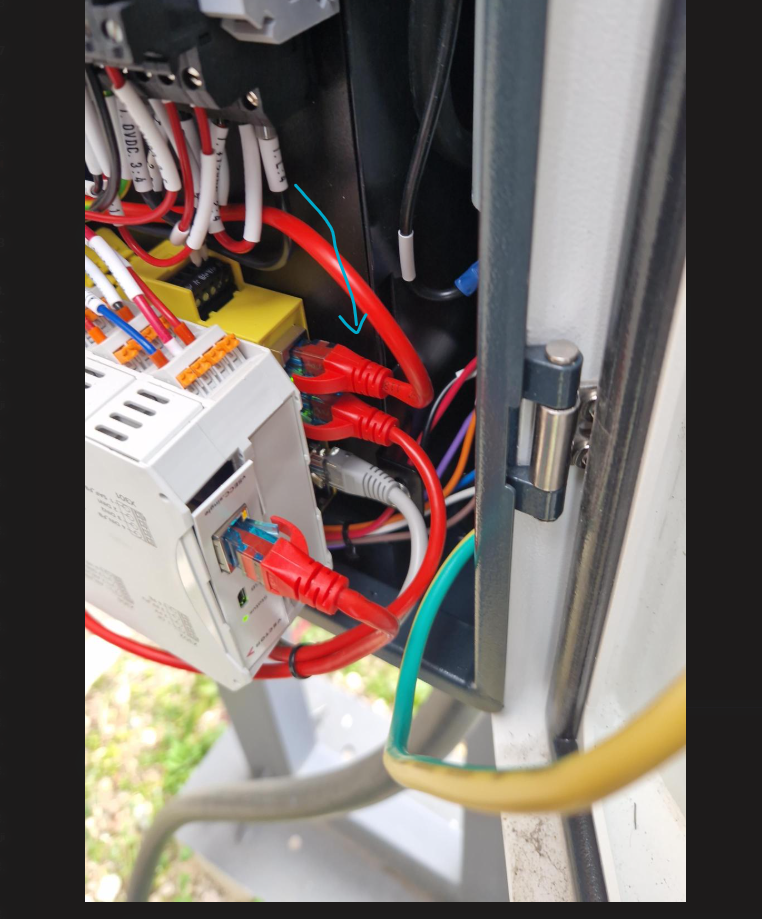

Punainen johto (yläpuolella olevassa kuvassa) Iskraemeco UrbanBox -reitittimen alemmasta ETH-portista on kytkettävä Iskraemeco UrbanBox -kytkimen ylimpään ETH-porttiin, kuten alla olevassa kuvassa esitetään:
2.2 Iskraemeco UrbanBox -reitittimen asetukset
Laitteiden välisen onnistuneen OCPP-tiedonsiirron varmistamiseksi reitittimen asetukset on määritettävä oikein.
Alla oleva menettely näyttää, miten asetukset tehdään.
Reitittimen käyttöparametrit:
- Käyttäjätunnus: adm
- Salasana: Iskraemeco2024!
-

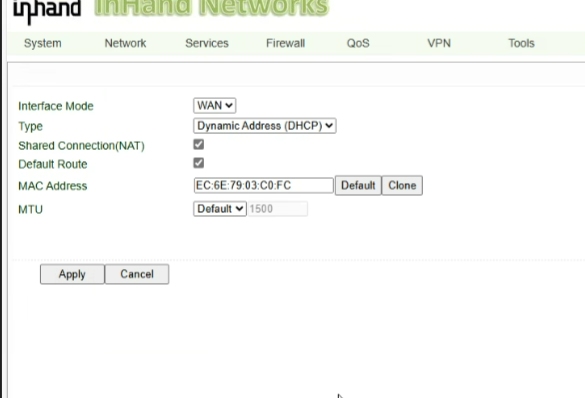

Siirry kohtaan: Verkko/LAN, WAN-kytkin/käyttöliittymä WAN ja aseta DHCP (dynaaminen IP-konfigurointi). Katso kuva alla:
-

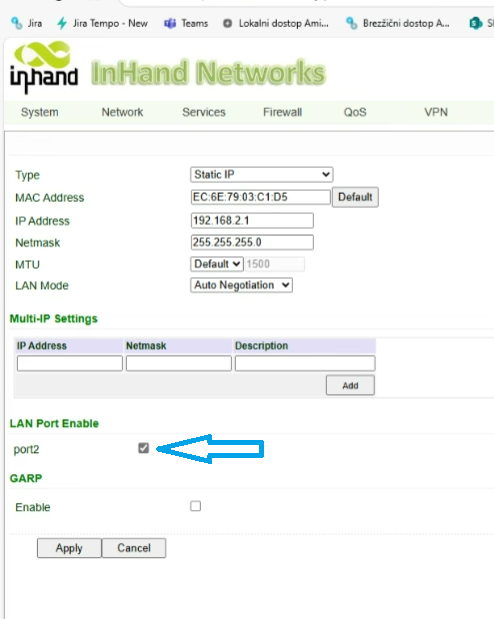

Siirry kohtaan: Verkko/LAN --> ota portti 2 käyttöön. Katso kuva alla:
-

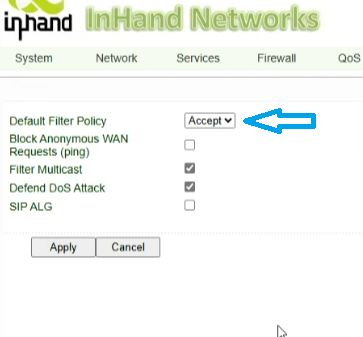

Siirry kohtaan: Palomuuri --> Oletussuodatuskäytäntö (Default Filter Policy) ja aseta Tila: Hyväksy (Accept). Katso kuva alla:
2.3 Iskraemeco UrbanBox -kytkimen käyttöoikeus OCPP-asetuksia varten
Tärkeää! Yhteys on muodostettava suoraan kytkimeen.
Kytkimen käyttöparametrit:
- Käyttäjätunnus: tec
- Salasana: changeme
3. OCPP-asetukset Iskraemeco UrbanBoxille
Kun kohtien 2.2 ja 2.3 asetukset on suoritettu, OCPP:n asetukset on määritettävä kytkimelle (EVSE:n käyttöliittymä).

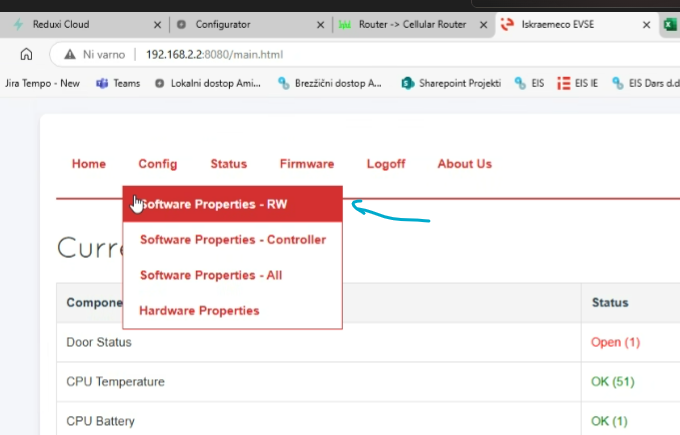

Siirry ensin kohtaan Config/Software Properties - RW:

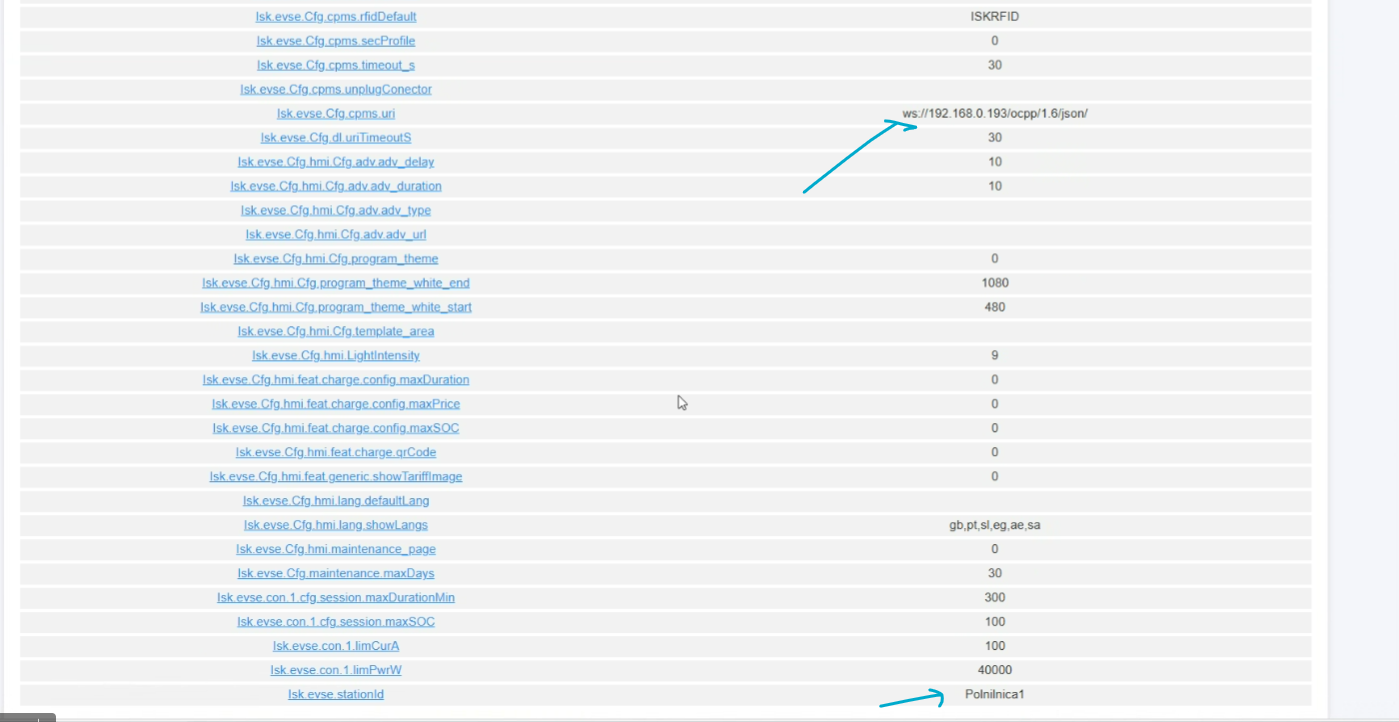

Toiseksi, aseta lsk.evse.Cfg.cpms.uri ja kopioi lsk.evse.stationId.
lsk.evse.Cfg.cpms.uri --> Reduxi-palvelimen OCPP-URL-osoite --> kohta 4.3 Laitteen konfigurointi OCPP:tä varten
lsk.evse.stationId. --> Tärkeää OCPP-konfiguraatiolle Reduxissa --> kohta 4.3 Laitteen konfigurointi OCPP:tä varten
4. OCPP-tiedonsiirto Iskraemeco UrbanBox
EVSE:n ja Reduxi-ohjaimen välillä
4.1 Lisää laite
Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.
4.2 Valitse laite, jonka haluat lisätä
Ensimmäisessä vaiheessa valitaan perusasetukset:
- Valitse laitetyyppi: EV-laturi,
- Valitse tyyppi: OCPP 1.6 - JSON,
- Nimeä laite.
4.3 Laitteen konfigurointi OCPP:tä varten
Toinen vaihe on tarkoitettu viestintäkanavan määrittelyyn, jotta OCPP-tiedonsiirto toimisi oikein. Täytä ensin laitetunniste (Aseman yksilöllinen tunniste), joka on saatu Iskraemeco UrbanBox -sovelluksesta, ja liitä se viestintäkanavan ensimmäiseen kenttään.
Esimerkki laitetunnisteesta: Polnilnica1
Kun OCPP JSON 1.6 -protokollaa käytetään, palvelimen OCPP-URL-osoite luodaan Reduxi-ohjaimella. URL-osoite voidaan saada suoraan viestintäkanavasta. Linkki kohtaan 3. OCPP-asetukset Iskraemeco UrbanBoxille
Esimerkki-URL: ws://10.150.120/ocpp/1.6/json/
4.4 Testiviestintä
Varmistaaksesi, että OCPP-tiedonsiirto on muodostettu, voit suorittaa tiedonsiirtotestin 'Test communication' -painikkeella, joka sijaitsee oikeassa alakulmassa kaikkien viestintäkanavan kenttien jälkeen.
Tiedonsiirtovastauksessa on kaksi eri tapausta.
Tapaus 1: Tiedonsiirto toimii oikein.
Tapaus 2: Laitetta, jolla on OCPP 1.6 -tiedonsiirto, ei löydy.
5. Laitteen lukemat
Tämän kohdan tarkoituksena on näyttää, miten äskettäin lisätyn laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite/Viimeisin mittaus.
Kehittyneempää EVSE-ohjausta varten integroi laite Reduxi-järjestelmän strategiaan. Laitteet/Iskraemeco UrbanBox EVSE -kohdassa Reduxi-konfiguraattorissa ohjaustyypiksi on asetettava AUTO, jotta strategian komennot vaikuttavat EVSE:en.
Saavuttaaksesi maksimaalisen joustavuuden ja energiankustannusten alennuksen dynaamisten hintojen ja tariffien suhteen, noudata ohjeita strategian määrittämiseksi tästä linkistä: Reduxi-ohjaimen strategiat.
Laitteen onnistuneen lisäämisen jälkeen sitä voidaan valvoa ja ohjata Reduxi-sovelluksen kautta.
