Pidä energia ja kustannukset hallinnassa: Seuraa kulutusta milloin ja missä tahansa Nemo Power Analyzerin ja Reduxin avulla.
1. Yhdistä Reduxi-ohjain Nemo 96 HDLe:hen
1.1 Tarvittavat komponentit Reduxi-ohjaimen yhdistämiseen Nemo Power Analyzer 96 HDLe:hen
Reduxi-ohjaimen ja Nemo Power Analyzer 96 HDLE:n välisen yhteyden muodostamiseen tarvitaan seuraavat komponentit:
- Nemo 96 HDLE -tehoanalysaattori
- Modbus RS485 -liitäntäkaapeli
1.2 Yhteys Reduxi-ohjaimen ja tehoanalysaattorin välillä

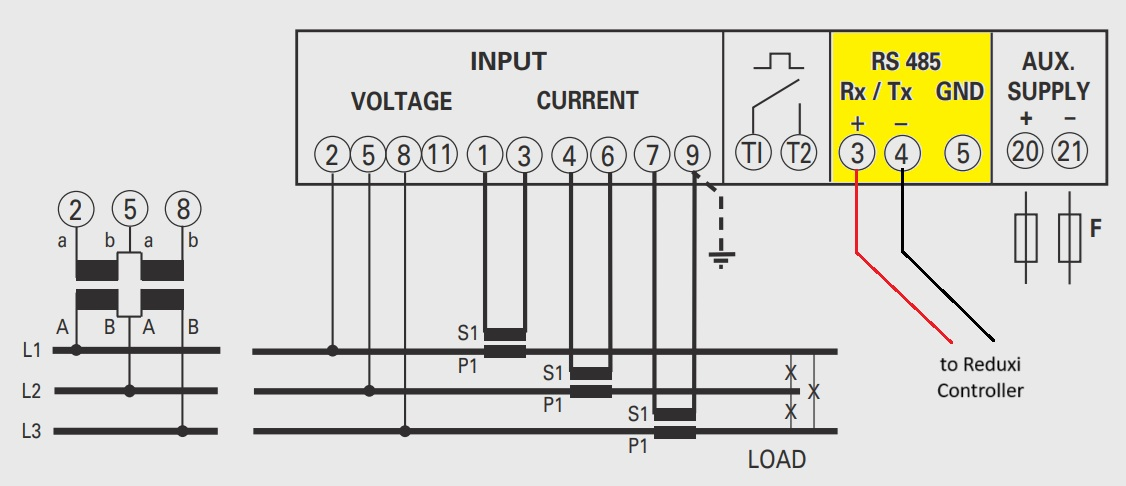

Seuraava kuva esittää kaaviokuvan Reduxi-ohjaimen ja Nemo Power Analyzerin välisestä yhteydestä. Reititä Modbus-yhteys Reduxi-ohjaimen liittimistä (Portti 1 - A + B) Nemo 96 HDLe:n porttiin (RS 485 + ja -). Yhdistä portti A kohtaan + ja portti B kohtaan - :
Seuraava kuva näyttää liitäntäkohdan Nemo 96 HDLe:ssä:
Lisätietoja laitteesta tai sen toiminnasta on valmistajan kotisivulla https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Lisää laite Reduxi Configurator -ohjelmaan
Ensin voit kirjautua Reduxi Configurator -ohjelmaan käyttämällä Reduxi Configurator -ohjelmaa selaimen kautta.
2.1 Napsauta Lisää laite
2.2 Anna perusasetukset
Voit valita laitteen nimen itse.
2.3 Valitse tiedonsiirtokanava ja anna laitteen kokoonpano.
Suosittelemme testaamaan yhteyden sen jälkeen.
On kaksi mahdollista lopputulosta:
2.3.1 Onnistui – tässä ei tarvitse tehdä enempää
2.3.2 Epäonnistui – tarkista syöttämäsi tiedot ja yritä uudelleen.
2.4 Anna lisäasetukset (valinnainen)
Kun olet määrittänyt kaikki asetukset, paina "Valmis"-painiketta oikeassa alakulmassa.
