GoodWe-hybridi-invertterien (Dongle, Bluetooth, WiFi, LAN) liittäminen Reduxi Controlleriin
Liitä GoodWe-hybridi-invertterisi Reduxi Controlleriin Modbus TCP:llä. Toimii WiFi/LAN Kit 1.0:n ja 2.0:n kanssa LAN- tai WiFi-yhteydellä.
Kuvan tekstikuvaus

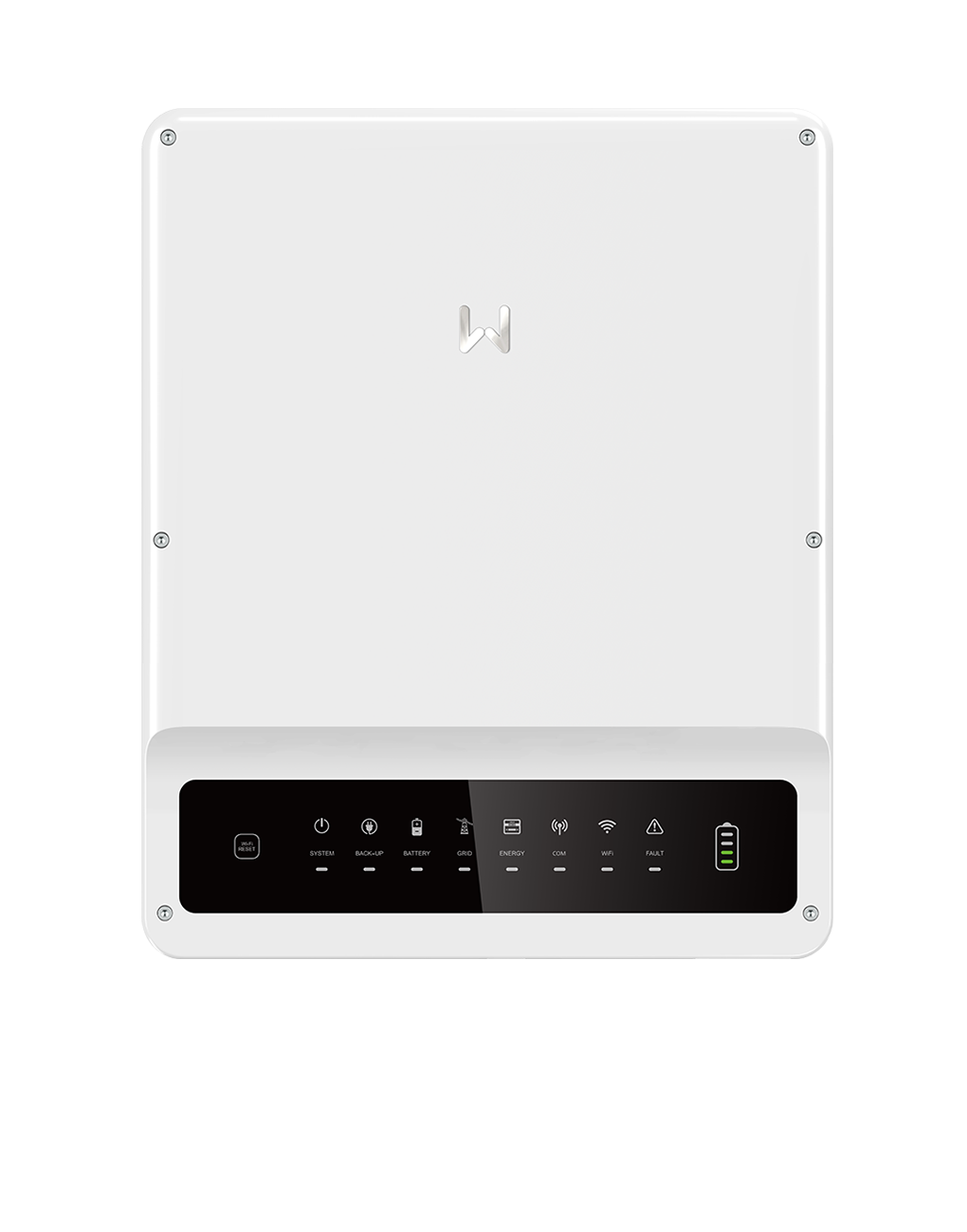

Tuotekuva valkoisesta seinälle asennettavasta hybridi-invertteristä valkoisella taustalla, edestä kuvattuna. Pyöristetty suorakulmainen valkoinen kotelo, jonka yläosan keskellä on vaaleanharmaa W-logo ja kulmissa ruuvit. Alaosassa on musta lasinen näyttöpaneeli, jossa on rivi tilakuvakkeita pienine teksteineen ja oikealla akun varaustason kuvake vihreillä palkeilla. Paneelin vasemmalla puolella on pieni pyöreä painike.
- Tekninen dokumentaatio
- Tarvittavat välineet
- Yhteystavan valinta ja Modbus TCP:n käyttöönotto
- WiFi/LAN Kitin määrittäminen SolarGo-sovelluksella
- Staattisen IP-osoitteen asettaminen SEMS+ Classic -sovelluksella
- Laiteohjelmiston päivitys ja verkon tarkistus (tarvittaessa)
- Kirjautuminen Reduxin verkkokäyttöliittymään
- GoodWe-invertterin lisääminen Reduxi Controlleriin
- Lukemien tarkistus
- Yhteenveto
- Yleisiä ongelmia
- Aiheeseen liittyvät artikkelit
1 Tekninen dokumentaatio
GoodWen asiakirjat viestintämoduulista ja tuetuista laitteista:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – viestintämoduulin tuotesivu, jossa on tuotetiedot ja käyttöopas.
- Compatibility list of GoodWe inverters and IoT products – näyttää, mikä invertteri toimii minkä viestintämoduulin ja laiteohjelmiston kanssa.
2 Tarvittavat välineet
Tarvitset seuraavat osat:
- GoodWe-hybridi-invertteri
- GoodWe WiFi/LAN Kit 1.0 tai WiFi/LAN Kit 2.0 (viestintädongle)
- Reduxi Controller
- Ethernet-kaapeli invertterin ja reitittimen tai kytkimen välillä
- Älypuhelin, jossa on Bluetooth sekä SolarGo-sovellus tai SEMS+ Classic -sovellus (katso kohta 4 ja kohta 5)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Yhteystavan valinta ja Modbus TCP:n käyttöönotto
Modbus TCP -viestintä Reduxin kanssa riippuu donglesta ja siitä, miten invertteri on yhdistetty internetiin. Etsi oma tapauksesi:
| Dongle ja yhteys | Modbus TCP | Seuraava vaihe |
|---|---|---|
| WiFi/LAN Kit 1.0 LAN-yhteydellä | Otetaan käyttöön automaattisesti | Aseta staattinen IP-osoite SEMS+ Classic -sovelluksella (kohta 5) |
| WiFi/LAN Kit 1.0 WiFi-yhteydellä | Ota käyttöön SolarGo-sovelluksella | Määritä dongle SolarGolla (kohta 4) |
| WiFi/LAN Kit 2.0 LAN-yhteydellä | Otetaan käyttöön automaattisesti | Tarkista sarjanumero (kohta 3.5) |
| WiFi/LAN Kit 2.0 WiFi-yhteydellä | GoodWe After-Sale Support aktivoi | Lähetä sähköposti (kohta 3.4) ja tarkista sitten sarjanumero (kohta 3.5) |
3.1 WiFi/LAN Kit 1.0 LAN-yhteydellä
Kuvan tekstikuvaus
Valokuva mustasta GoodWe WiFi/LAN Kit 1.0 -donglesta valkoisella taustalla. Se on korkea pyöristetty musta moduuli, jonka yläosassa on liitinpistoke, keskellä pieni tumma näyttöikkuna ja sen alla painettu logo ja verkkosymboli (LAN). Alareunassa on kaksi merkkivaloa: sininen vasemmalla ja vihreä oikealla, kummallakin pieni painettu symboli.
Invertteri on yhdistetty internetiin WiFi/LAN Kit 1.0:lla LAN-yhteydellä. Modbus TCP otetaan käyttöön automaattisesti näillä asetuksilla:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Jatka kohtaan 5, Staattisen IP-osoitteen asettaminen SEMS+ Classic -sovelluksella.
3.2 WiFi/LAN Kit 1.0 WiFi-yhteydellä
Kuvan tekstikuvaus
Valokuva mustasta GoodWe WiFi/LAN Kit 1.0 -donglesta valkoisella taustalla. Se on korkea pyöristetty musta moduuli, jonka yläosassa on liitinpistoke, keskellä pieni tumma näyttöikkuna ja sen alla painettu logo ja verkkosymboli (LAN). Alareunassa on kaksi merkkivaloa: sininen vasemmalla ja vihreä oikealla, kummallakin pieni painettu symboli.
Invertteri on yhdistetty internetiin WiFi/LAN Kit 1.0:lla WiFi-yhteydellä. Modbus TCP on otettava käyttöön SolarGo-sovelluksella.
Jatka kohtaan 4, WiFi/LAN Kitin määrittäminen SolarGo-sovelluksella.
3.3 WiFi/LAN Kit 2.0 LAN-yhteydellä
Kuvan tekstikuvaus
Valokuva mustasta GoodWe WiFi/LAN Kit 2.0 -donglesta valkoisella taustalla. Punainen vino nauha yläosassa lukee NEW. Donglen alaosassa on liitinpistoke, yläosassa pieni tumma näyttöikkuna ja sen alla logo ja verkkosymboli. Alaosan lähellä näkyy kaksi pientä merkkivaloa, yksi sininen ja yksi vihreä/keltainen.
Invertteri on yhdistetty internetiin WiFi/LAN Kit 2.0:lla LAN-yhteydellä. Modbus TCP otetaan käyttöön automaattisesti näillä asetuksilla:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Jatka kohtaan 3.5, WiFi/LAN Kit 2.0:n sarjanumero.
3.4 WiFi/LAN Kit 2.0 WiFi-yhteydellä
Kuvan tekstikuvaus
Valokuva mustasta GoodWe WiFi/LAN Kit 2.0 -donglesta valkoisella taustalla. Punainen vino nauha yläosassa lukee NEW. Donglen alaosassa on liitinpistoke, yläosassa pieni tumma näyttöikkuna ja sen alla logo ja verkkosymboli. Alaosan lähellä näkyy kaksi pientä merkkivaloa, yksi sininen ja yksi vihreä/keltainen.
Invertteri on yhdistetty internetiin WiFi/LAN Kit 2.0:lla WiFi-yhteydellä. GoodWe After-Sale Supportin on aktivoitava Modbus TCP. Lähetä sähköposti osoitteeseen service.se@goodwe.com:
- Aihe: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Invertterin sarjanumero
- Donglen sarjanumero
Kun GoodWe on aktivoinut Modbus TCP:n, jatka kohtaan 3.5.
3.5 WiFi/LAN Kit 2.0:n sarjanumero
WiFi/LAN Kit 2.0 on saatavana tavallisena versiona ja kyberturvallisuusversiona. Tarkista sarjanumero donglesta:
- Sarjanumero alkaa numeroilla
72000: tavallinen versio. - Sarjanumero alkaa numeroilla
72100: kyberturvallisuusversio. Invertteriin on tehtävä lisäasetuksia. Noudata kohdan 4 vaiheita.
72000…
Kuvan tekstikuvaus
Valokuva mustasta GoodWe WiFi/LAN Kit -donglesta vaaleanharmaalla alustalla. Valkoisessa tarrassa on teksti WiFi Kit-20, viivakoodi ja sarjanumero 72000WFA23500051. Donglen vasemmassa päässä on liitinpistoke.
4 WiFi/LAN Kitin määrittäminen SolarGo-sovelluksella
4.1 SolarGo-sovelluksen lataaminen ja asentaminen (tarvittaessa)
Kuvan tekstikuvaus
Kaksiosainen kuva valkoisella taustalla. Ylhäällä: musta merkki, jossa lukee Download on the App Store ja Applen logo. Sen alla: mustavalkoinen QR-koodi. Kuvatekstin mukaan QR-koodi johtaa SolarGo-sovellukseen App Storessa.
Kuvan tekstikuvaus
Musta merkki 'GET IT ON Google Play' ja Google Playn kolmiologo, sen alla mustavalkoinen QR-koodi SolarGo-sovelluksen lataamista varten.
4.2 Yhdistäminen invertteriin Bluetoothilla
Varmista, että invertteriin on kytketty virta ja että invertteri ja viestintämoduuli toimivat oikein.
Kuvan tekstikuvaus
Kolme vierekkäistä puhelimen kuvakaappausta SolarGo-sovelluksen Device List -näytöstä numeroiduin sinisin merkein ja punaisin reunoin. Jokaisen ylätunniste: 'Device List', pilvikuvake, ohjekuvake ja valikkokuvake; välilehdet Bluetooth (valittu) ja WLAN. Kuvakaappaus 1: Bluetooth-välilehti on merkitty punaisella reunalla (merkki 1); tyhjä tila, jossa on kuva laitteista ja teksti 'No Device'; painike 'Search Device' on merkitty punaisella reunalla (merkki 2); linkki 'Not Found >'. Kuvakaappaus 2: löydettyjen laitteiden luettelo, kullakin nuolisymboli, nimet: CCM-4050KNAC248G0001 (ja 'Parallel'-kuvake), WLA-5012KNAG24BL0005 (punaisella reunalla, merkki 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; painike 'Search Device'; linkki 'Not Found >'. Kuvakaappaus 3 (harmaa tausta): luettelo, jossa CCM-23000EZL21B50020 ja CCM-53000SSA238GS019, sekä iPhonen ikkuna 'Bluetooth Pairing Request', jonka teksti kertoo, että laite haluaa muodostaa pariliitoksen iPhonen kanssa, ja painikkeet Cancel ja Pair (Pair punaisella reunalla, merkki 4).
1234. Jos salasana on jo vaihdettu, käytä valitsemaasi salasanaa. Muistutus salasanan vaihtamisesta näkyy vain tarvittaessa. Vaihda salasana, jos et ole vielä tehnyt sitä.Kuvan tekstikuvaus
Yhdistelmäkuva SolarGo-sovelluksen näytöistä punaisin reunoin, numeroiduin sinisin merkein 5–8 ja punaisin nuolin, jotka osoittavat järjestyksen. Merkki 5 (vasemmalla ylhäällä): kirjautumisikkuna harmaan laiteluettelon päällä, kaksi roolikuvaketta, Owner ja Installer (Installer valittu), tyhjä salasanakenttä ja silmäkuvake (arvoa ei näy), valittu valintaruutu 'Remember Password' ja painike 'Login'. Punainen nuoli alas merkkiin 6: ikkuna 'Reminder' ja teksti 'To keep your account secure, you must change your password now.' sekä linkki 'I am aware of that'. Punainen nuoli alas merkkiin 7: ikkuna 'Change Password', kaksi tyhjää salasanakenttää ja silmäkuvakkeet, huomautus 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' ja painike 'YES'. Punainen nuoli oikealle merkkiin 8 (oikealla): näyttö 'Device List', välilehdet Bluetooth (valittu) ja WLAN, laiteluettelo (CCM-, WLA-.) ja sama kirjautumisikkuna kuin merkissä 5 (Owner/Installer, tyhjä salasanakenttä, valittu 'Remember Password', 'Login'); alareunassa painike 'Search Device' ja linkki 'Not Found >'.
Kuvan tekstikuvaus
Kuvakaappaus SolarGo-sovelluksen pääsivusta puhelimessa. Ylätunniste: nuoli taaksepäin ja laitenumero, joka alkaa 9015. Tilamerkki: 'Status:Normal (On-Grid)'. Energiavirtakaavio, 'Unit:kW': aurinkopaneelikuvake, josta virtaa arvolla 13.25 taloa kuvaavaan kuvakkeeseen, jossa 13.25; akkukuvake 100 % ja arvo 0.00; sähköpylväskuvake ja arvo 0.00. Tietoruudut: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Alanavigointi: Home (valittu, sininen), Parameters, Settings.
4.3 Modbus TCP:n käyttöönotto ja määrittäminen
Modbus TCP -asetukset riippuvat donglesta. Tarkista ensin sarjanumero (katso kohta 3, kohta 3.5).
Tavallinen dongle: sarjanumero alkaa numeroilla 72000
Kuvan tekstikuvaus
Kolme vierekkäistä puhelinnäyttöä SolarGo-sovelluksesta, joita yhdistävät punaiset viivat ja nuolet. Näyttö 1, Settings: Communication Settings (punainen kehys), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; alavälilehdet Home, Parameters, Settings (Settings merkitty punaisella kehyksellä). Näyttö 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 punaisessa kehyksessä, nuoli kohdasta Communication Settings siihen). Näyttö 3, RS485 (otsikko punaisessa kehyksessä): Modbus TCP, vihreä kytkin päällä (punainen kehys); COM Address: 0 ja sininen valintapainike sekä himmeä arvoalueen vihje; Baud Rate: avattava luettelo, tyhjä.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Kyberturvallisuusdongle: sarjanumero alkaa numeroilla 72100
Kuvan tekstikuvaus
Kolme vierekkäistä puhelimen kuvakaappausta SolarGo-sovelluksesta, joita yhdistävät punaiset nuolet. Vasemmalla 'Settings'-luettelo: Communication Settings (punainen reuna), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; alanavigointi Home, Parameters, Settings (punainen reuna). Keskellä 'Communication Settings' -luettelo: Privacy & Security (punainen reuna), WLAN/LAN, 4G, RS485. Oikealla 'Privacy & Security' -sivu, jossa on kolme osiota. Osio Bluetooth: kytkin 'Bluetooth Stays On' (pois päältä) ja teksti: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Osio WLAN: kytkin 'WLAN Control' (pois päältä) ja teksti: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Osio Modbus TCP: kytkin 'Modbus TCP' (pois päältä), rajattu punaisella suorakulmiolla, ja teksti 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Aseta kiinteä IP-osoite
Aseta invertterin IP-osoite. Suosittelemme kiinteää (staattista) IP-osoitetta.
Kuvan tekstikuvaus
Kolme vierekkäistä puhelinnäyttöä SolarGo-sovelluksesta, joita yhdistävät punaiset nuolet. Näyttö 1, Settings: kohdat Communication Settings (punainen kehys, korostettu), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; alavälilehdet Home, Parameters, Settings (Settings merkitty punaisella kehyksellä). Näyttö 2, Communication Settings: Privacy & Security, WLAN/LAN (punainen kehys, korostettu), 4G, RS485. Näyttö 3, WLAN/LAN, oikealla ylhäällä Save-linkki: Encryption Type: WPA2/WPA; Password: kenttä, arvoa ei näy; punainen kehys DHCP:n ympärillä, vihreä kytkin näyttää olevan päällä, ja vihje: If you need to set a specific IP address, you can manually enter it after turning off DHCP; sitten IP Address, Subnet Mask, Gateway Address, DNS Server. Kehyksen alla: LAN: Not Connected ja sininen linkki: Restore factory communication settings.
5 Staattisen IP-osoitteen asettaminen SEMS+ Classic -sovelluksella
5.1 SEMS+ Classic -sovelluksen lataaminen ja asentaminen (tarvittaessa)
Kuvan tekstikuvaus
Kaksiosainen kuva valkoisella taustalla. Ylhäällä: musta merkki, jossa lukee Download on the App Store ja Applen logo. Sen alla: mustavalkoinen QR-koodi, jossa on ohut vaaleanharmaa reunus. Kuvatekstin mukaan QR-koodi johtaa SEMS+ Classic -sovellukseen App Storessa.
Kuvan tekstikuvaus
Kaksiosainen kuva valkoisella taustalla. Ylhäällä: musta merkki, jossa lukee GET IT ON Google Play ja värillinen Google Playn kolmiologo. Sen alla: mustavalkoinen QR-koodi. Kuvatekstin mukaan QR-koodi johtaa SEMS+ Classic -sovellukseen Google Playssa.
5.2 Yhdistäminen invertteriin Bluetoothilla ja IP-osoitteen asettaminen
Varmista, että invertteriin on kytketty virta ja että invertteri ja viestintämoduuli toimivat oikein.
Kuvan tekstikuvaus
Kolme vierekkäistä puhelimen kuvakaappausta SEMS+-sovelluksesta (GoodWe), punaisin soikioin ja numeroin 1, 2 ja 3. Kuvakaappaus 1 (kello 14:49): aloitusnäyttö, jossa on banneri 'Test' ja valkoinen invertteri; osio 'Services' ja ruudut Warranty, Report Center, GoodWe News, Announcements; osio 'Tools', jossa ruutu 'Network Link' on ympyröity punaisella ja merkitty numerolla 1; osio 'Help'. Kuvakaappaus 2 (kello 14:47): otsikko 'Network Link', välilehdet Bluetooth (valittu) ja WLAN sekä laiteluettelo: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (ympyröity punaisella ja merkitty numerolla 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Kuvakaappaus 3 (kello 14:47): pariliitoskehote, jonka oikeassa yläkulmassa 'Cancel', kaksi kuvaketta User (valittu) ja Installer, salasanakenttä, jonka paikkamerkki on 'Please enter a password', ja silmäkuvake sekä valintaruutu 'Remember Password' (ei valittu); kenttäalue on ympyröity punaisella ja merkitty numerolla 3. Sen alla vihjeteksti kertoo, että jos salasana unohtuu, pidä laitteen Bluetooth-painiketta painettuna oletussalasanan palauttamiseksi (oletusarvo näkyy kuvassa ja on jätetty tästä pois), tai Contact Us.
1234. Jos salasana on jo vaihdettu, käytä valitsemaasi salasanaa. Muistutus näkyy vain tarvittaessa. Vaihda salasana, jos et ole vielä tehnyt sitä. Aktivoi Remember Password ja jatka.Kuvan tekstikuvaus
Kuvakaappaus SEMS+-sovelluksen 'Network Link' -sivusta puhelimessa, punaisella suorakulmiolla ja punaisella numerolla 4 kehystettynä. Tilapalkki: kello 14:47, mykistyskuvake, signaali, Wi-Fi, akku 64. Ylätunniste: nuoli taaksepäin, otsikko 'Network Link' ja oikealla sininen Bluetooth-kuvake. Kolme luettelorivi, kussakin nuolisymboli: Privacy & Security, WLAN/LAN, Login Password Change. Muu osa sivusta on tyhjää vaaleansinistä, ja alareunassa on musta aloituspalkki.
Kuvan tekstikuvaus
Kaksi vierekkäistä puhelimen kuvakaappausta SEMS+-sovelluksen WLAN/LAN-näytöstä punaisin reunoin ja punaisin numeroin 5, 6 ja 7. Vasen näyttö: LAN: Not Connected; WLAN: päällä (kytkin); Name: Wi-Fi-verkon nimi (H3C_2D63E5); Encryption Method: WPA2; Password: kenttä ja avattavan luettelon nuoli, arvoa ei näy. Punainen kehys 5 merkitsee DHCP Automatic Obtain -kytkimen, joka on päällä, ja vihjetekstin, jonka mukaan tietyn IP-osoitteen asettamiseksi DHCP Automatic Obtain kytketään pois ja käytetään Manual Settingia. Punainen kehys 6 merkitsee kentät IP Address, Subnet Mask, Gateway Address ja DNS Server, joiden arvot ovat harmaita. Niiden alla on WLAN Detection -painike ja huomautus: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Oikea näyttö: sama näyttö himmennettynä, päällä WLAN Detection -ponnahdusikkuna (punainen kehys 7) ja Cancel-linkki. Ponnahdusikkunassa on kolme kuvaketta (invertteri, reititin, pilvi), joita yhdistävät siniset valintamerkit, ja teksti: Network configuration successful.
6 Laiteohjelmiston päivitys ja verkon tarkistus (tarvittaessa)
6.1 Invertterin laiteohjelmiston päivitys
Jos ilmenee ongelmia, päivitä invertterin laiteohjelmisto uusimpaan versioon.
Kuvan tekstikuvaus
Kaksi vierekkäistä puhelimen kuvakaappausta SolarGo/SEMS+-sovelluksesta, joita yhdistää punainen nuoli. Vasemmalla 'Settings'-luettelo: Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (punainen reuna; punainen nuoli alkaa tästä), Change Login Password; kussakin nuolisymboli. Alanavigointi: Home, Parameters, Settings (punainen reuna, valittu). Oikealla 'Firmware Information' -sivu ja nuoli taaksepäin: DSP FW Version; ARM FW Version; Communication Module FW Version. Teksti 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Sininen linkki 'Check For Update' punaisella katkoviivareunalla.
6.2 Verkon määrittäminen
Yhdistä invertteri internetiin Ethernet-kaapelilla. Vasta silloin invertteri voi kommunikoida Reduxi Controllerin kanssa Modbus TCP:llä.
Modbus TCP: napauta Settings, sitten Privacy & Security ja ota Modbus TCP käyttöön. Aseta sen jälkeen:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Staattinen IP-osoite: napauta Settings ja sitten WLAN/LAN. Jos DHCP-kytkin on päällä, kytke se pois ja anna verkkoosi sopivat tiedot käsin. Suosittelemme kiinteää (staattista) IP-osoitetta. Kirjoita IP-osoite muistiin myöhempää käyttöä varten. Näytöt ovat samat kuin kohdassa 4, kohdissa 4.3 ja 4.4.
7 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
8 GoodWe-invertterin lisääminen Reduxi Controlleriin
Liitä Reduxi Controller ja hybridi-invertteri Ethernetillä. Rekisteröi invertteri sitten uudeksi laitteeksi (GoodWe-hybridi-invertteri).
8.1 Perusasetukset
Kirjaudu paikallisesti ohjaimen Reduxi Configuratoriin (katso kohta 7) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Alareunassa on Add device -painike plusmerkillä, merkitty punaisella suorakulmiolla.
Valitse ensimmäisessä vaiheessa (perusasetukset) laitteen perusparametrit:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: valitsemasi nimi
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, vaihe 1/2 Basic settings. Vaiheen ilmaisin: 1 Basic settings (aktiivinen, musta), 2 Communication channel (harmaa). Lomake Basic settings: Device type (pakollinen): Hybrid inverter; Type (pakollinen): GoodWe Energy Storage Inverters HV; Name (pakollinen): GoodWe Energy Storage Inverters HV. Painikkeet: Back (vasemmalla), Next (oikealla, tumma).
Paina Next.
8.2 Viestintäasetukset
Toisessa vaiheessa asetetaan Modbus TCP:n viestintäkanava. Se yhdistää Reduxi Controllerin GoodWe-hybridi-invertteriin. Anna invertterin IP-osoite, jonka asetit aiemmin (katso kohta 4, kohta 4.4, tai kohta 5).
| Parametri | Arvo |
|---|---|
| Yhteys | TCP/IP |
| IP | Invertterissä asettamasi staattinen IP-osoite |
| Portti | 502 |
| Modbus unit ID | Oletus 247 (kuten Configuratorissa näkyy) |
| Control mode | Oletus EMS (kuten Configuratorissa näkyy) |
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin GoodWe-hybridi-invertterin viestintäasetuslomakkeesta. Kentät: Connection (pakollinen): TCP/IP; IP (pakollinen): tyhjä; Port (pakollinen): 502; Modbus unit ID (pakollinen): 247; Control mode (pakollinen): EMS, sen alla vihjeteksti: Select control mode of inverter. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla, tumma).
8.3 Viestinnän testaus
Napsauta ohjatun toiminnon alareunassa Test communication. Testi lukee GoodWe-hybridi-invertterin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Esimerkki onnistuneesta lukemisesta:
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta Test communication (sulkemis-x oikealla ylhäällä), vihreä teksti. Sisältö: Successful readout from device. Arvot: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Lisäparametrit: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Tumma painike oikealla alhaalla: Close.
9 Lukemien tarkistaminen
9.1 Viimeisimmät mittaukset
Tarkista lukemat kohdasta Devices – GoodWe Hybrid Inverter – Last measurements Reduxi Configuratorissa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, laitteen 'GoodWe Hybrid Inverter ESG2 6kW 1ph' sivu 'Last measurements'. Vasen sivupalkki: logo 'reduxi Configurator'; osio Devices ja kohdat 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktiivinen), MasterTherm, Reduxi Meter; sitten 'Optimization modes' (plusmerkki) ja 'Utility Rate Plan'. Ylhäällä: polku 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', vihreä linkkikuvake ja banneri 'New patch available. Click here to apply.' sulkemisrasteineen. Välilehdet: Last measurements (aktiivinen), Analyze, Archive; päivityksen avattava luettelo 'Each second'. Ruutu 'Control type': painikkeet Auto (vaaleanvihreä, valittu) ja Manual (tumma); aikaleima 07. 05. 2025 12:17:41. Kortti Battery (aikaleimat 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (leikkautunut kuvan alareunassa). Kortti PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Kortti Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Kun laite on lisätty Configuratorissa, voit seurata sitä myös Reduxi-pilvisovelluksessa.
9.2 Reduxin ohjauksen ottaminen käyttöön
Jotta Reduxi voi ohjata laitetta, aseta control type arvoon AUTO kohdassa Devices – GoodWe Hybrid Inverter Reduxi Configuratorissa. Vasta silloin strategian komennot vaikuttavat invertteriin.
Voit alentaa energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittämällä strategian, kuten kohdassa Reduxi Controllerin strategiat kuvataan.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Tarkista asiakirjat ja laitteet. Valitse dongle ja yhteystapa ja ota Modbus TCP käyttöön (kohta 3).
GoodWe-invertteri (kohdat 4–6): Määritä dongle SolarGolla tai aseta staattinen IP-osoite SEMS+ Classicilla. Kirjoita IP-osoite muistiin. Päivitä laiteohjelmisto tarvittaessa.
Lisääminen Reduxiin (kohdat 7–8): Kirjaudu Reduxin verkkokäyttöliittymään. Lisää laite tyypillä Hybrid inverter, tyyppi GoodWe Energy Storage Inverters HV. Anna IP-osoite ja portti 502. Suorita Test communication ja napsauta sitten Done.
Käyttöönotto (kohta 9): Tarkista viimeisimmät mittaukset. Aseta control type arvoon AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista invertterin IP-osoite, portti 502 ja että Modbus TCP on käytössä. Tarkista, että invertteri on yhdistetty Ethernetillä ja samaan verkkoon kuin ohjain. |
| Modbus TCP ei ole käytettävissä WiFi/LAN Kit 2.0:lla WiFi-yhteydellä | GoodWe After-Sale Supportin on aktivoitava se. Lähetä kohdassa 3.4 kuvattu sähköposti. |
| Donglen sarjanumero alkaa numeroilla 72100 | Ota Modbus TCP käyttöön kohdassa Settings – Privacy & Security (kohta 4.3). |
| Invertterin IP-osoite muuttuu | Kytke DHCP pois päältä ja aseta staattinen IP-osoite (kohta 4.4 tai kohta 5.2). |
| Viestintäongelmat jatkuvat | Päivitä invertterin laiteohjelmisto (kohta 6.1). |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
