Yhdistä GoodWe Hybrid Invertterit Reduxi-ohjaimeen (Dongle,Bluetooth, WiFi, LAN)

Päivitetty



Brändin logo.jpg





1. GoodWe Hybridin invertterin konfiguraatio

Mahdollistaaksesi tiedonsiirron Reduxiin Modbus TCP:n kautta, sinulla on useita vaihtoehtoja

1.1 WiFi/LAN-dongle 1.0 LAN:n kautta:

WiFi/LAN-paketti 1.0



Tässä tapauksessa Modbus TCP on automaattisesti käytössä seuraavilla asetuksilla:

  • Laitetunnus: 1
  • Portti: 502
  • Baudinopeus: 9600

Jatka vaiheeseen 4. Määritä staattinen IP Sems+ Classic -sovelluksella



1.2 Jos invertteri on yhdistetty internetiin WiFi/LAN-donglella 1.0 käyttäen WiFi:ä:

WiFi/LAN Kit 1.0

Tässä tapauksessa Modbus TCP on otettava käyttöön SolarGo-sovelluksella.

Jatka vaiheeseen 3. WiFi/LAN-donglen 1.0 konfigurointi



1.3 Jos invertteri on yhdistetty internetiin WiFi/LAN-donglella 2.0 käyttäen LAN:ia:

WiFi/LAN Kit 2.0

Tässä tapauksessa Modbus TCP on otettu automaattisesti käyttöön seuraavilla asetuksilla:

  • Laitetunnus: 1
  • Portti: 502
  • Baudinopeus: 9600

Jatka vaiheeseen 2. WiFi/LAN-donglen 2.0 sarjanumeron tarkistus



1.4 Jos invertteri on yhdistetty internetiin WiFi/LAN-donglella 2.0 käyttäen WiFi:ä:

WiFi/LAN Kit 2.0

Tässä tapauksessa Modbus TCP on aktivoitava GoodWe After-Sale Supportin kautta.

Lähetä tätä varten sähköpostia osoitteeseen: service.se@goodwe.com

  • Aihe: Ota käyttöön MODBUS TCP WLAN/LAN 2.0 -sovittimelle
  • Sisällytä sähköpostiin seuraavat tiedot:
    1. Invertterin sarjanumero:
    2. Sovittimen sarjanumero:

Kun Modbus TCP on aktivoitu, jatka seuraavaan vaiheeseen.

2. WiFi/LAN-donglen 2.0 sarjanumero

2.1 Kun käytät tätä donglea, sinun on tarkistettava, onko kyseessä tavallinen dongle vai kyberturvallisuusversion dongle.

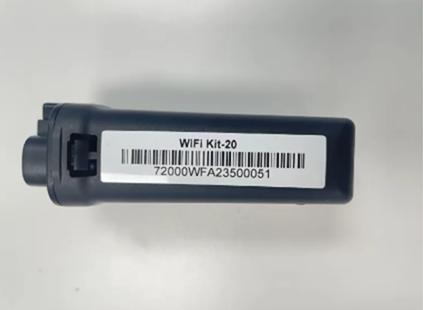

Jos sarjanumero alkaa numerolla 72000, se on tavallinen versio, kuten alla olevassa kuvassa näkyy:

Jos sarjanumero alkaa numerolla 72100, kyseessä on kyberturvallisuusversio, ja sinun on tehtävä lisäasetuksia invertterissä. Tehdäksesi niin, seuraa vain seuraavia vaiheita.

3. WiFi/LAN-donglen 1.0 konfigurointi SolarGo-sovelluksella

3.1 Lataa ja asenna solarGo-sovellus (tarvittaessa)

3.2 Yhdistä invertteriin Bluetoothilla

Varmista, että invertteri on kytketty päälle ja että sekä invertteri että tiedonsiirtomoduuli
toimivat asianmukaisesti.

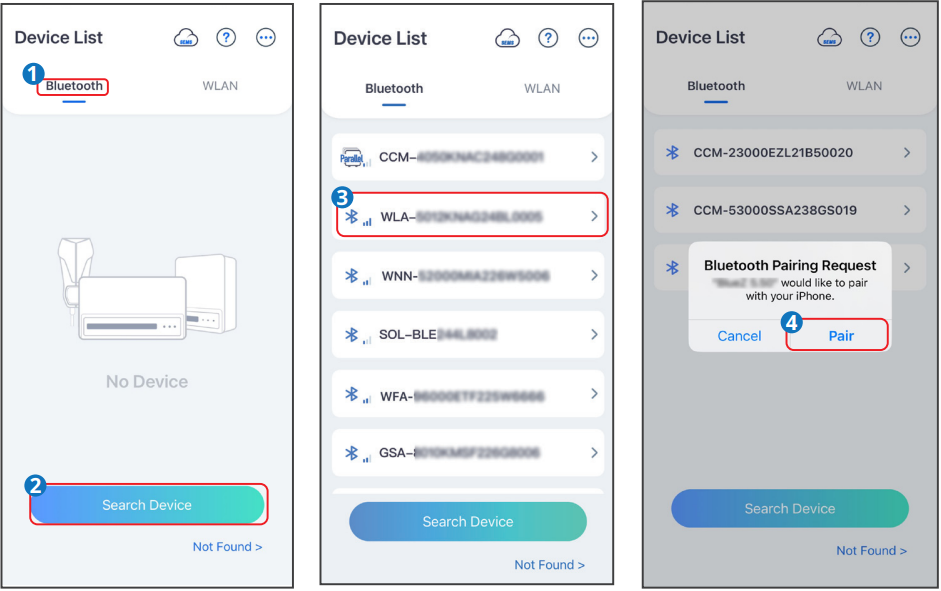

  1. Valitse Bluetooth SolarGon etusivulta.
  2. Välilehti Laite päivittääksesi sivuston.
  3. Etsi laite invertterin sarjanumeron perusteella. Napauta laitteen nimeä kirjautuaksesi sisään.

  4. Kun muodostat yhteyden invertteriin Bluetoothin kautta ensimmäistä kertaa, näyttöön tulee pariliitos-kehote. Napauta Pariliitos jatkaaksesi.

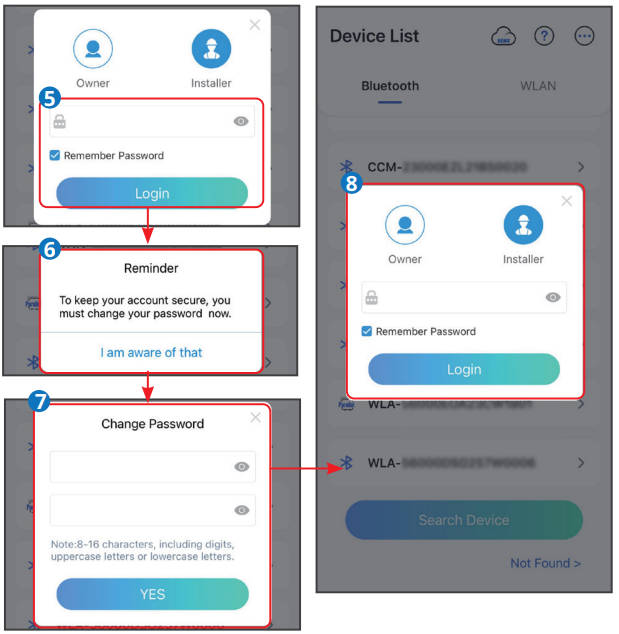

  5. Kirjaudu sisään Omistajana tai Asentajana. Alkuperäinen salasana: 1234. Jos salasana on jo vaihdettu, käytä valitsemaasi salasanaa.
    (valinnainen) Muistutus salasanan vaihtamisesta ilmestyy vain tarvittaessa.
    (valinnainen) Vaihda salasana, jos et ole vielä tehnyt niin.
  6. aktivoi toiminto "Muista salasana" ja ota käyttöön Bluetooth pysyy päällä seuraavalla sivulla.

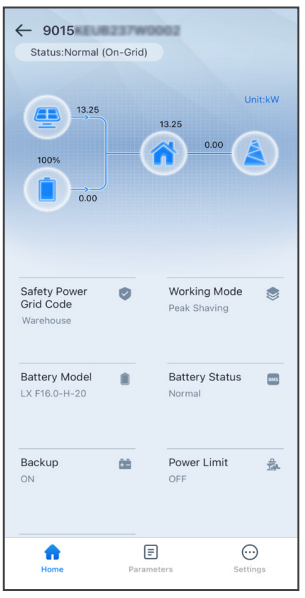

  7. Jos kaikki on syötetty oikein, olet nyt Solargo-sovelluksen pääsivulla, jossa näet invertterisi tiedot.

3.3 Aktivoi ja määritä Modbus TCP

Nyt sinun on säädettävä Modbus TCP -asetuksia. Nämä riippuvat käyttämästäsi sovittimesta.

3.3.1 Tavallinen dongle - sarjanumero alkaa numerolla 72000:

  1. Napauta Asetukset pääsivun alareunassa
  2. Valitse Tiedonsiirtoasetukset
  3. Valitse RS485
  4. Ota käyttöön Modbus TCP
  5. Kun Modbus TCP on käyttöönotettu, osoite, laitetunnus ja siirtonopeus on määritettävä. Anna seuraavat arvot:
    Laitetunnus: 1
    Portti: 502
    Siirtonopeus: 9600

3.3.2 Kyberturvallisuusdongle - sarjanumero alkaa numerolla 72100:

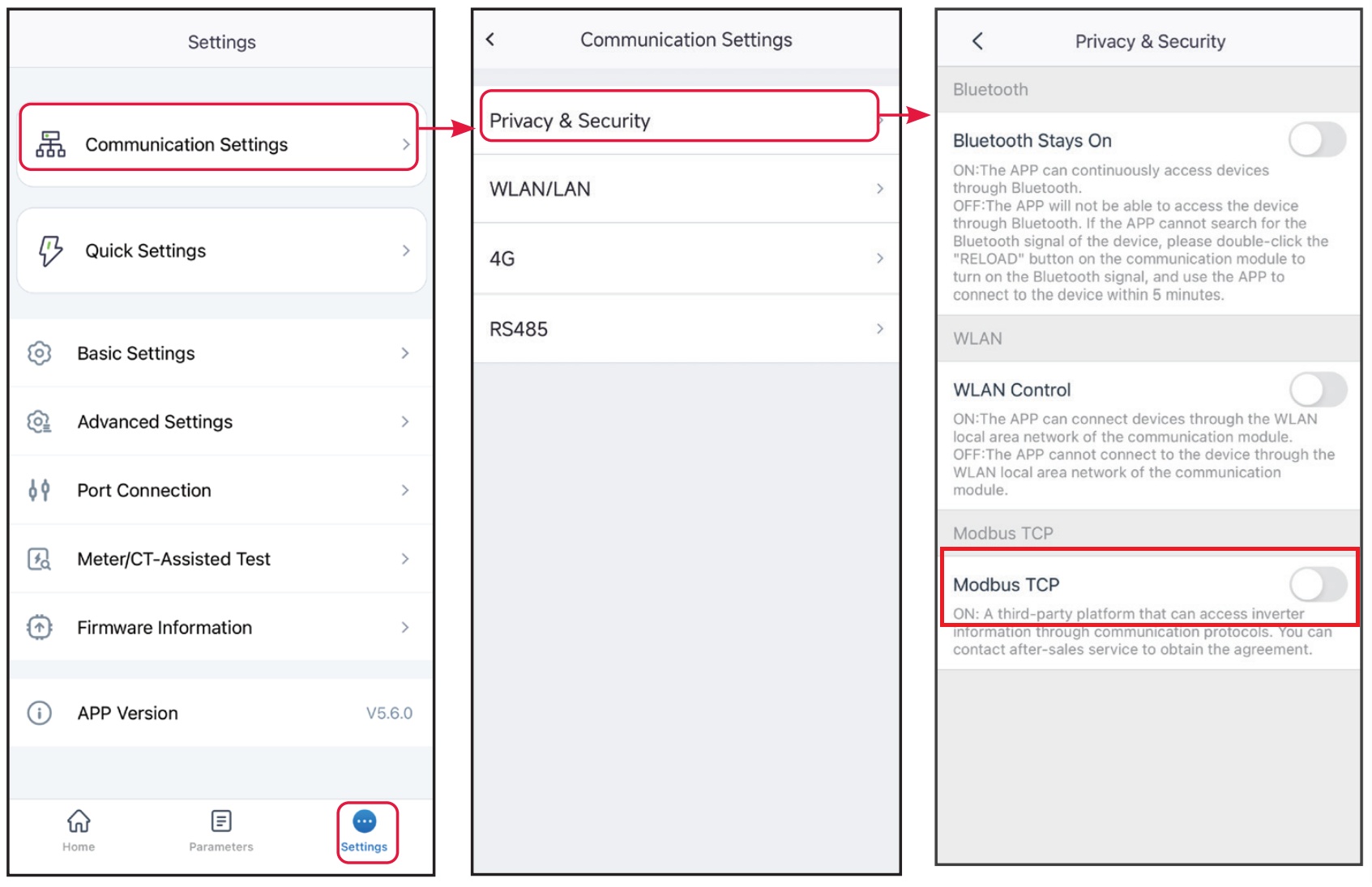

  1. Napauta Asetukset pääsivun alareunassa
  2. Välilehti Yksityisyys ja suojaus
  3. Aktivoi Modbus TCP

  4. Kun Modbus TCP on käyttöönotettu, osoite, laitetunnus ja siirtonopeus on määritettävä. Anna seuraavat arvot:
    Laitetunnus: 1
    Portti: 502
    Siirtonopeus: 9600

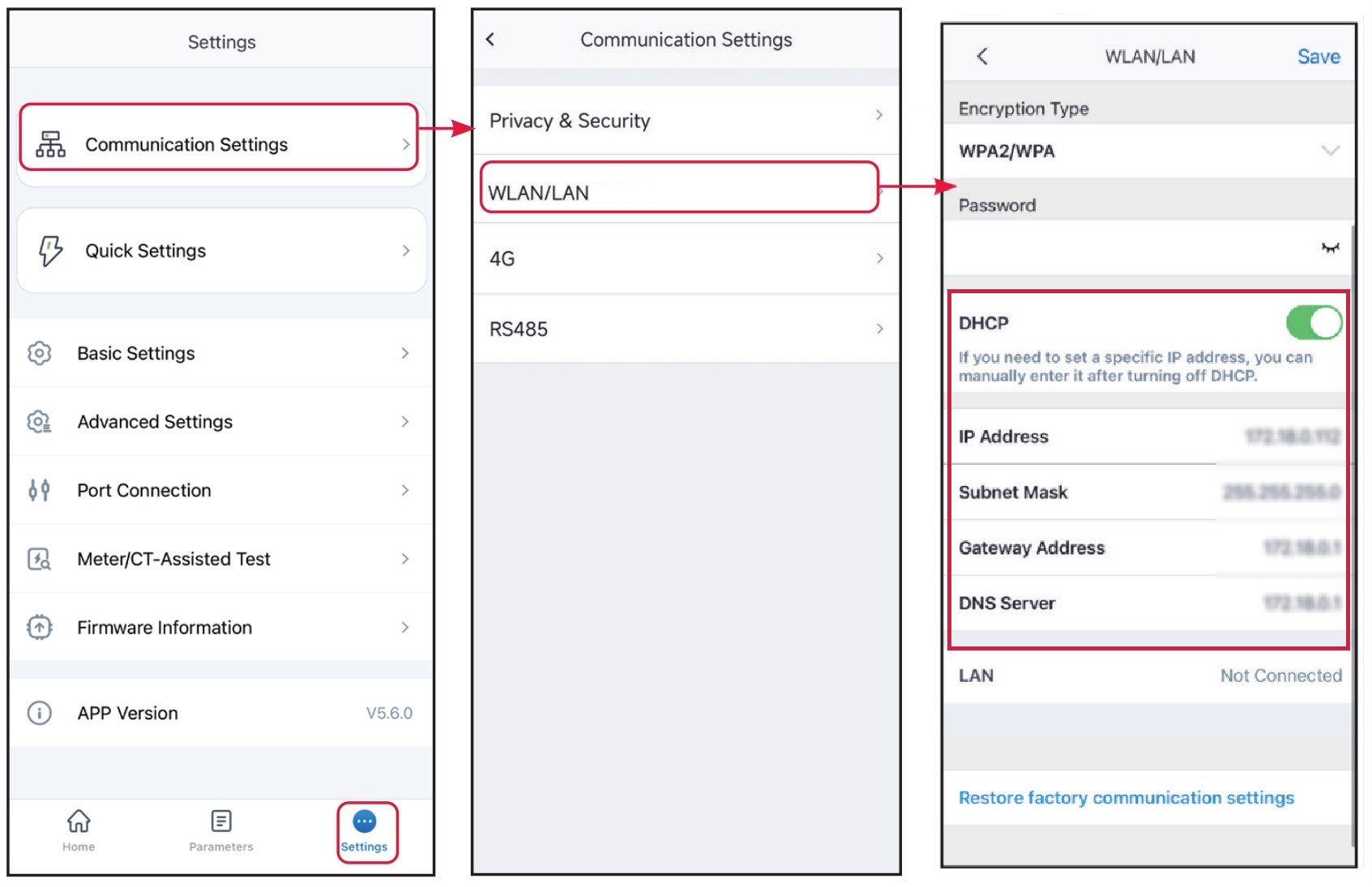

3.4 Aseta staattinen IP-osoite

Seuraavaksi on asetettava IP-osoite. Suosittelemme käyttämään kiinteää (staattista) IP-osoitetta.

  1. Napauta Asetukset pääsivun alareunassa
  2. Välilehti WLAN/LAN
  3. Jos DHCP-kytkin on käytössä, poista se käytöstä ja anna manuaalisesti verkkoosi sopivat tiedot.
    Huom: Kirjoita IP-osoite muistiin myöhempää käyttöä varten.

Tämä päättää invertterisi konfiguroinnin, ja voit nyt lisätä laitteen Reduxi Controlleriin vaiheessa 6. Lisää GoodWe-invertteri Reduxi-ohjaimeen



4. Staattisen IP-osoitteen määrittäminen Sems+-sovelluksella

4.1 Lataa ja asenna Sems+-sovellus (tarvittaessa)





4.2 Yhdistä invertteriin Bluetoothilla

Varmista, että invertteri on kytketty päälle ja että sekä invertteri että tiedonsiirtomoduuli
toimivat asianmukaisesti.

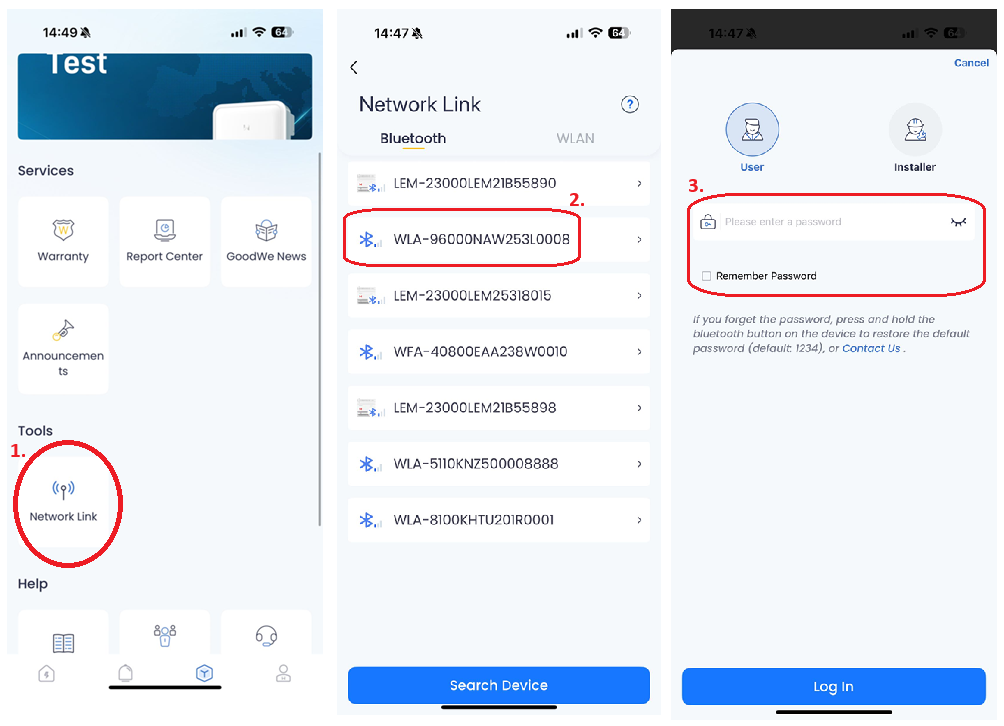

  1. Valitse Verkkoyhteys Sems+:n etusivulta.
  2. Etsi laite invertterin sarjanumeron perusteella. Napauta laitteen nimeä kirjautuaksesi sisään.
    Kun yhdistät invertteriin Bluetoothilla ensimmäistä kertaa, näkyviin tulee pariliitos-kehote. Valitse Muodosta pariliitos jatkaaksesi.



  3. Kirjaudu sisään omistajana tai asentajana. Alkuperäinen salasana: 1234. Jos salasana on jo vaihdettu, käytä valitsemaasi salasanaa.
    (valinnainen) Muistutus ilmestyy vain tarvittaessa.
    (valinnainen) Vaihda salasana, jos et ole sitä vielä tehnyt.
    Aktivoi toiminto "Muista salasana" ja jatka.

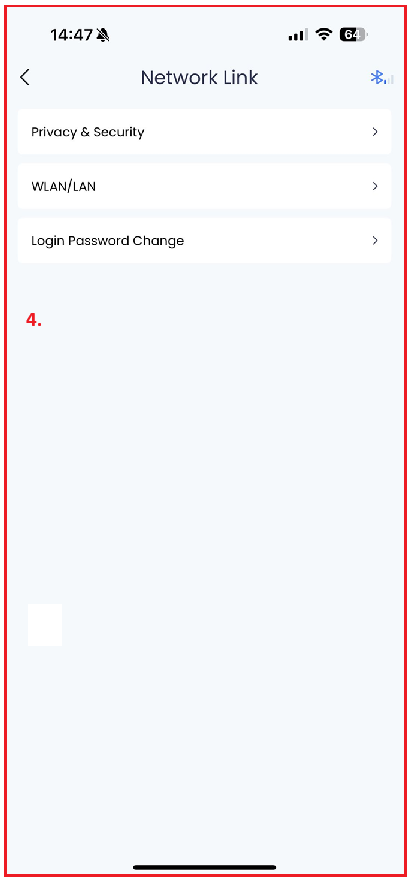

  4. Jos kaikki on syötetty oikein, olet nyt Verkkoyhteys-sivulla, kuten alla olevasta kuvasta näkyy:

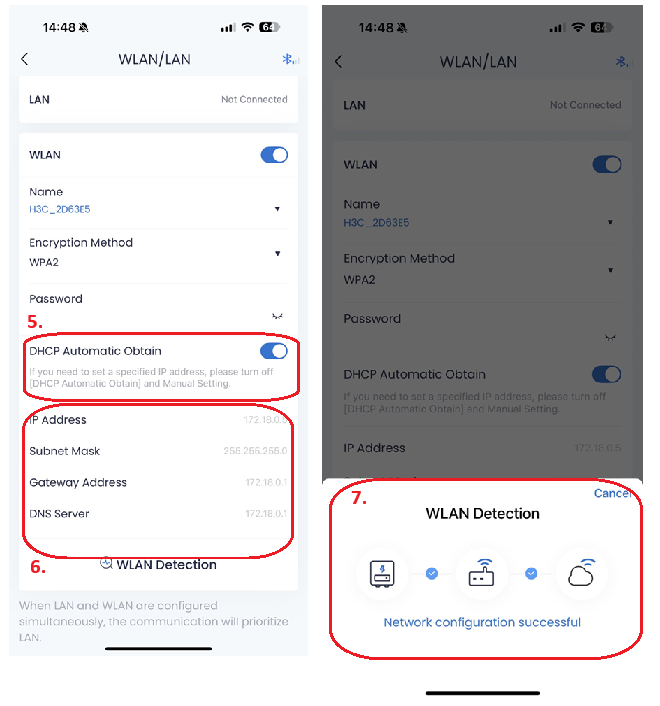

  5. Nyt sinun on asetettava IP "DHCP":stä "Staattiseksi" kytkemällä DHCP Automaattinen hankinta -painike pois päältä.
  6. Nyt voit säätää invertterin IP-asetukset vastaamaan verkkoasi. Kirjoita asetukset muistiin myöhempää käyttöä varten!
    Paina sen jälkeen WLAN-haku.




  7. Jos kaikki oli määritetty oikein, saat onnistumisviestin. Jos saat virheilmoituksen, tarkista syöttämäsi tiedot.



Tämä päättää invertterisi konfiguroinnin, ja voit nyt lisätä laitteen Reduxi Controlleriin vaiheessa 6. GoodWe-invertterin lisääminen Reduxi Controlleriin



5. Laiteohjelmistopäivityksen suorittaminen (tarvittaessa)

Ongelmien ilmetessä päivitä invertterin laiteohjelmisto uusimpaan versioon.

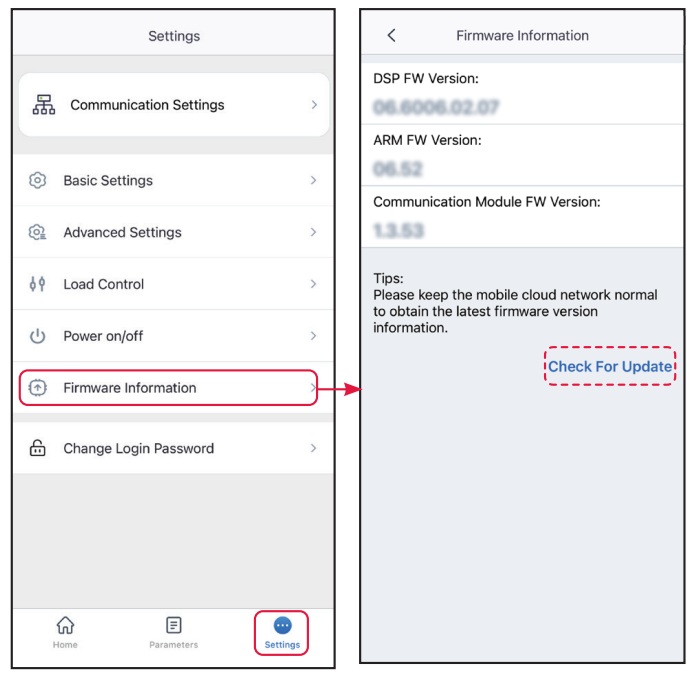

  1. Napauta Asetukset pääsivun alaosassa
  2. Välilehti Laiteohjelmiston tiedot
  3. Valitse Tarkista päivitykset

  4. Jos uusi versio on saatavilla, päivitä ohjeiden mukaisesti.

5.1 Määritä verkko

Varmista, että invertteri on yhdistetty Internetiin Ethernet-kaapelilla. Vasta sitten invertteri voi kommunikoida Reduxi-ohjaimen kanssa Modbus TCP:n kautta.



5.1.1 Modbus TCP:n aktivointi ja konfigurointi

  1. Napauta Asetukset pääsivun alaosassa
  2. Valitse Tietosuoja & Turvallisuus
  3. Aktivoi Modbus TCP
  4. Kun Modbus TCP on käyttöönotettu, osoite, laitetunnus ja siirtonopeus on määritettävä. Anna seuraavat arvot:
    Laitetunnus: 1
    Portti: 502
    Siirtonopeus: 9600

5.1.2 Staattisen IP-osoitteen määrittäminen

Seuraavaksi IP-osoite on asetettava. Suosittelemme käyttämään kiinteää (staattista) IP-osoitetta.

  1. Napauta Asetukset pääsivun alaosassa
  2. Valitse WLAN/LAN
  3. Jos DHCP-kytkin on käytössä, poista se käytöstä ja anna manuaalisesti verkkoosi sopivat tiedot.
    Huom: Kirjoita IP-osoite muistiin myöhempää käyttöä varten.

Tämä viimeistelee invertterin määrityksen, ja voit nyt jatkaa laitteen lisäämistä Reduxi-ohjaimeen.

6. Lisää GoodWe-invertteri Reduxi-ohjaimeen

Kun olet yhdistänyt Reduxin ja hybridi-invertterin Ethernetin kautta, voit rekisteröidä sen uutena laitteena (GoodWe Hybrid Inverter).



6.1 Lisää laite

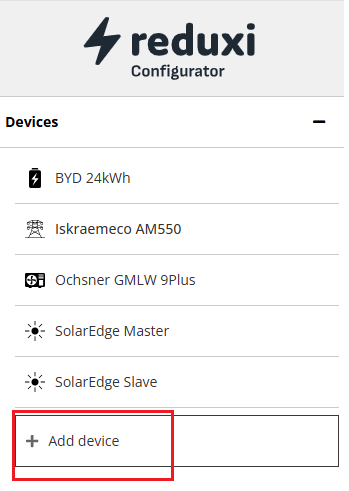

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.



6.2 Valitse GoodWe Hybrid Inverter

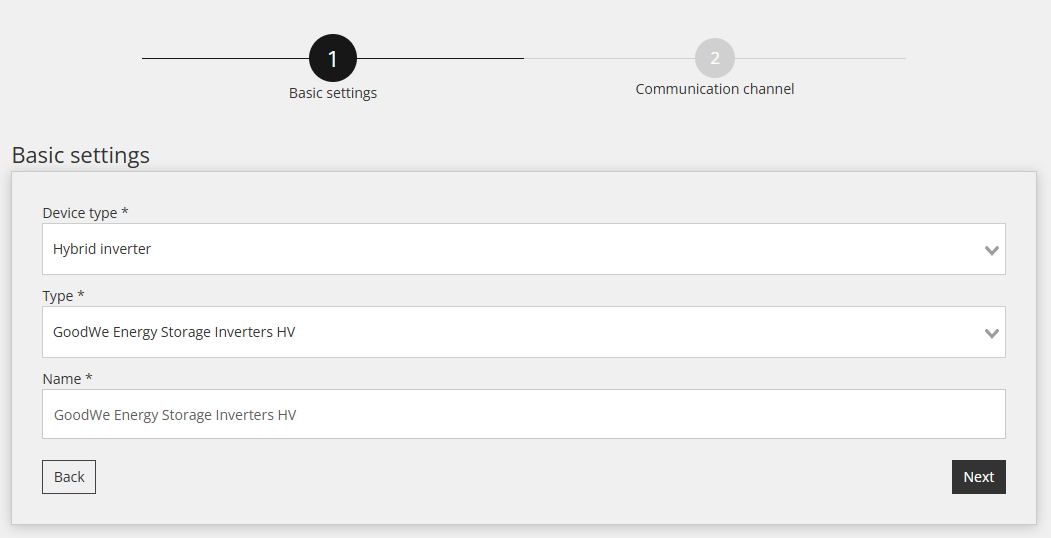

Ensimmäisessä vaiheessa määritellään perusasetukset:

  • Valitse Laitetyyppi: Hybrid Inverter,
  • Valitse Tyyppi: GoodWe Energy Storage Inverter HV,
  • Nimeä laite itse



6.3 Laitteen konfigurointi tiedonsiirtokanavaa varten

Toinen vaihe on tiedonsiirtokanavan määrittäminen, mikä on olennaista asianmukaiselle Modbus TCP -tiedonsiirrolle. Tässä vaiheessa muodostetaan tiedonsiirtoyhteys Reduxi-ohjaimen ja GoodWe Hybrid Inverterin välille.

Tiedonsiirtokanavan asetukset näkyvät alla:

Huom: Määritä aiemmin asetettu invertterin IP-osoite.



6.4 Testaa tiedonsiirto

Alla edellisen vaiheen Kommunikaatiokanavan kenttien alla on "Testaa kommunikaatiota" -painike. Tätä painiketta käytetään sen tarkistamiseen, toimiiko Modbus TCP -yhteys laitteiden välillä oikein.

Onnistunut vastaus (esimerkki):


6.5. Lukemat laitteesta

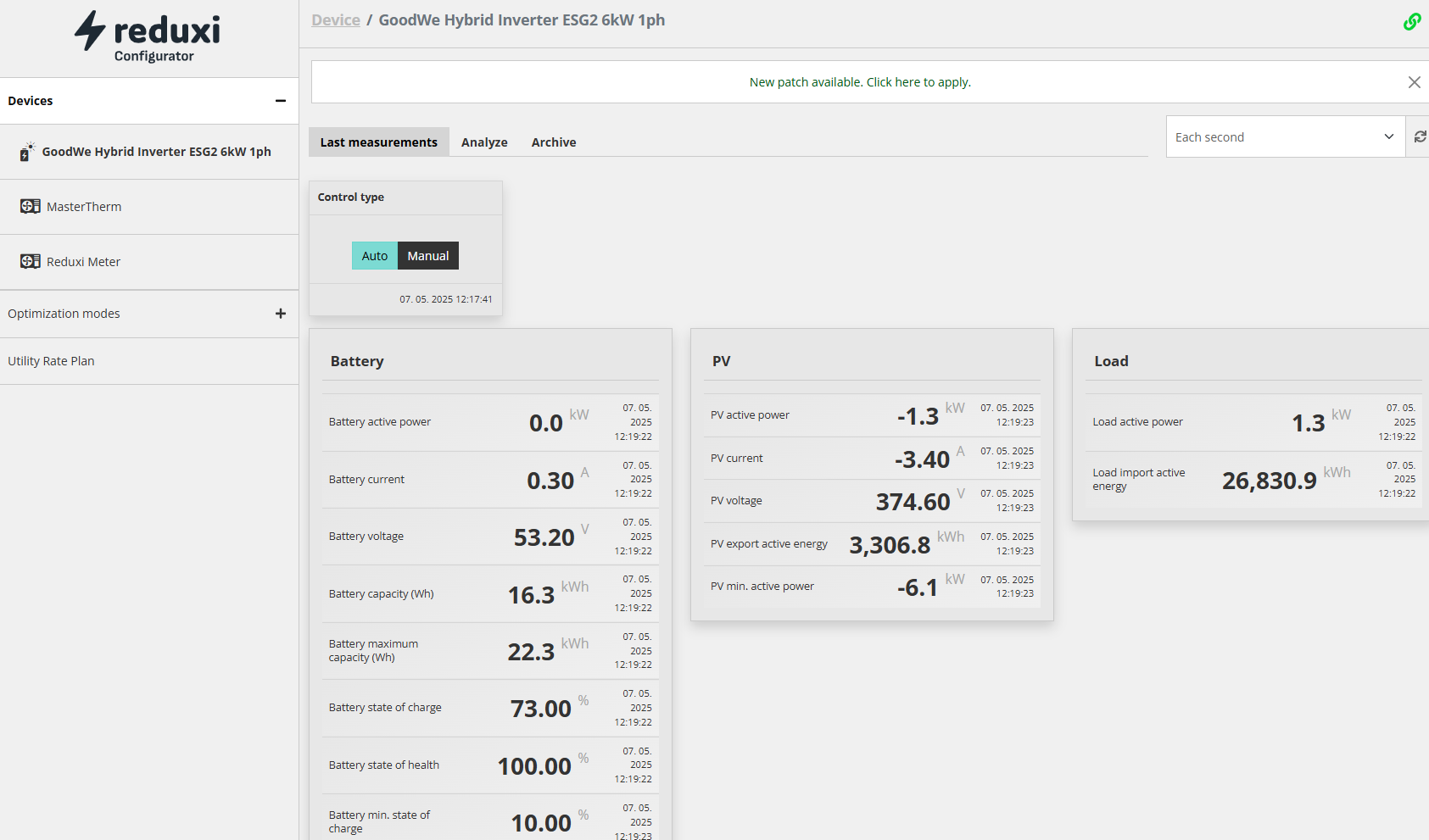

Tämän kohdan tarkoituksena on näyttää, miten lukemia tarkistetaan laitteesta. Tämä tehdään kohdassa 'Laite (GoodWe Hybrid Inverter)/Viimeisin mittaus'.

Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.
