Säästä 30 % kustannuksissa Reduxin avulla: Acond-lämpöpumpun älykäs liitäntä Modbus TCP/IP:n kautta
1. Tarvittavat vaiheet Reduxi-ohjaimen ja Acond-lämpöpumpun välisen yhteyden muodostamiseksi
1.1 Modbus TCP -toiminnon aktivointi lämpöpumpussa
Aktivoinnin ja tarvittavan laiteohjelmistopäivityksen suorittaa Acondin huoltoteknikko.
Ajan varaamiseksi ota yhteyttä Acondin asiakaspalveluun: https://www.acond.com/en#contact-us
Tärkeää: Kun asetukset on aktivoitu, asentajan on annettava sinulle lämpöpumpun IP-osoite. Suosittelemme käyttämään staattista osoitetta. Tätä tarvitaan myöhemmin.
1.2 Tarvittavat komponentit Reduxi-ohjaimen liittämiseksi Acond-lämpöpumppuun.
Reduxi-ohjaimen ja Acond-lämpöpumpun välisen yhteyden muodostamiseen tarvitaan kaksi komponenttia:
- Reduxi-ohjain
- Ethernet-kaapeli
2. Reduxi-ohjaimen liittäminen Acond-lämpöpumppuun

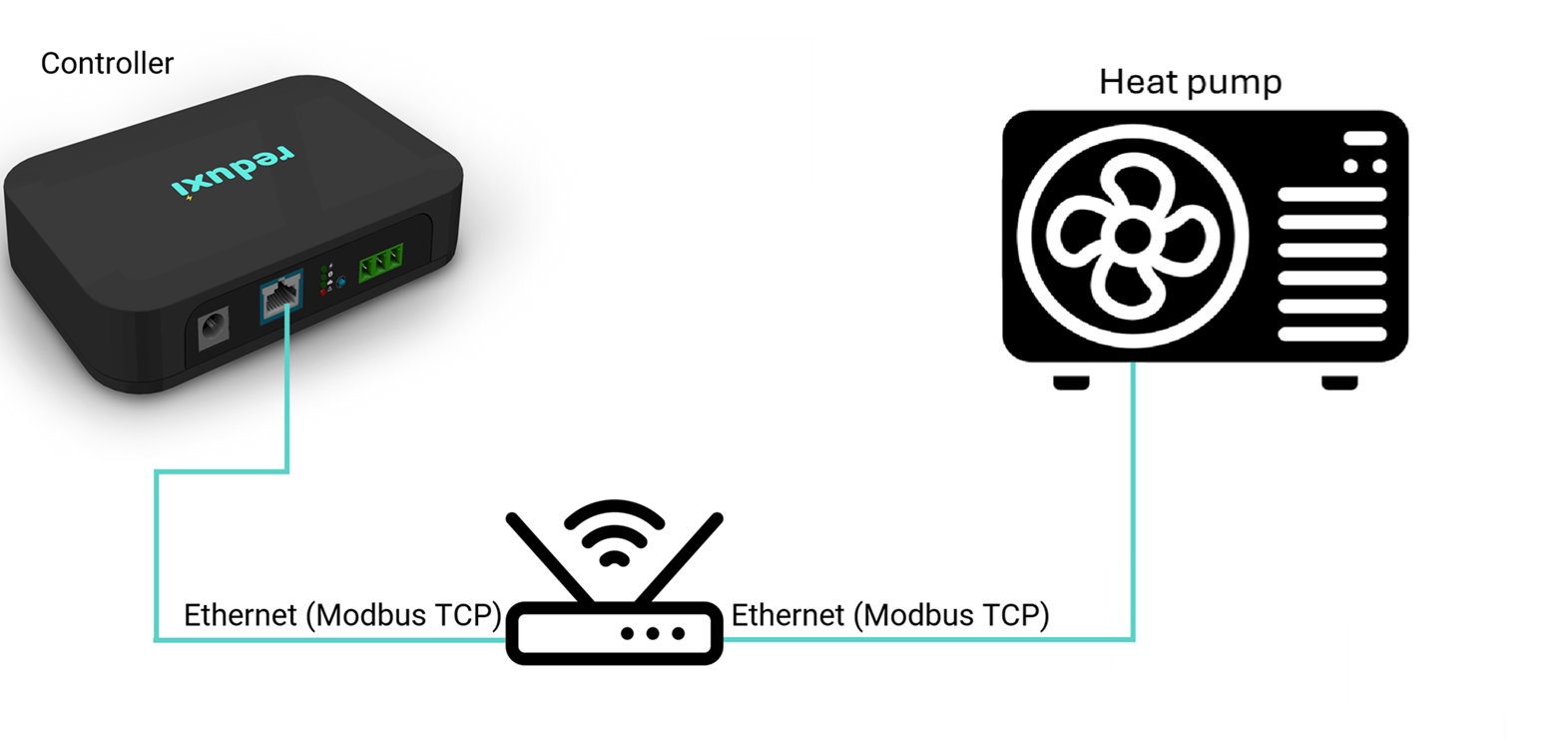

2.1 Symbolinen kuva koko yhteydestä Reduxi-ohjaimesta lämpöpumppuun näkyy alla:
2.2 Liitä Ethernet-kaapeli Acond-lämpöpumppuun ja Reduxi-ohjaimeen:
Ethernet-kaapeliliitännän sijainti vaihtelee mallin mukaan. Katso tarkemmat tiedot lämpöpumpun käyttöohjeesta.
Kun olet liittänyt Ethernet-kaapelin lämpöpumpuun, liitä kaapelin toinen pää reitittimeen tai paikalliseen kytkimeen. Noudata sitten samaa menettelyä Reduxi-ohjaimen kanssa.
3. Lämpöpumpun lisääminen uutena laitteena Reduxi-konfiguraattoriin
Jos haluat lisätä uuden lämpöpumpun laitteeksi tai muokata olemassa olevaa, noudata näitä vaiheita, jotka on kuvattu yksityiskohtaisesti alla.
3.1 Laitteen lisääminen
Kirjaudu sisään paikallisesti Reduxi-konfiguraattorisovellukseen ohjaimessa ja paina Lisää laite -painiketta:
3.2 Valitse lisättävä laite

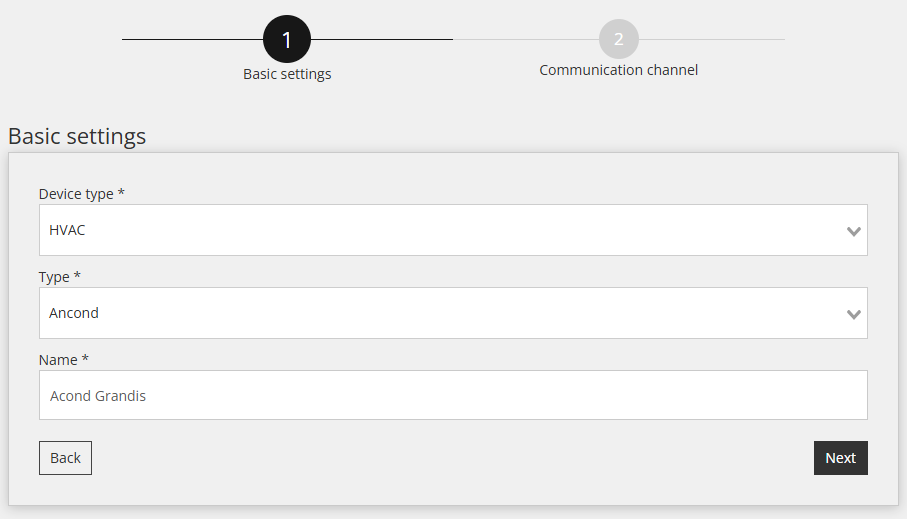

Valitse ensimmäisessä vaiheessa (perusasetukset) lisättävän laitteen perusparametrit:
- Laitetyyppi: LVI,
- Tyyppi: Acond
- Nimi: Määritä laitteen nimi, esimerkiksi: Acond Grandis
Kun kaikki on syötetty, paina "Seuraava".
3.3 Kommunikaatiokanava

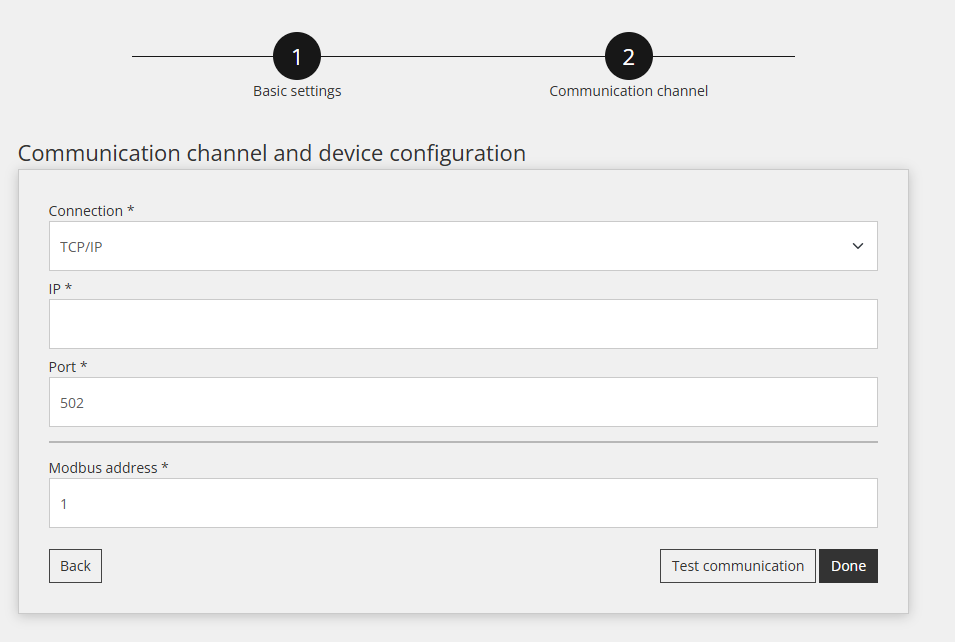

Tässä sinun on täytettävä tiedot laitteen yhteydestä:
- Yhteys: TCP/IP
- IP: Syötä IP-osoite, jonka sait Acondin teknikolta
- Portti: 502
- Modbus-osoite: oletusarvoisesti 1, mutta tämä tieto tulee myös teknikolta
3.4 Tiedonsiirron testi
Tiedonsiirron testi suoritetaan "Testaa tiedonsiirto" -painikkeen avulla, joka sijaitsee oikeassa alakulmassa kaikkien tiedonsiirtokanavan parametrikenttien jälkeen.
Tiedonsiirron testi voi palauttaa kaksi vastausta:

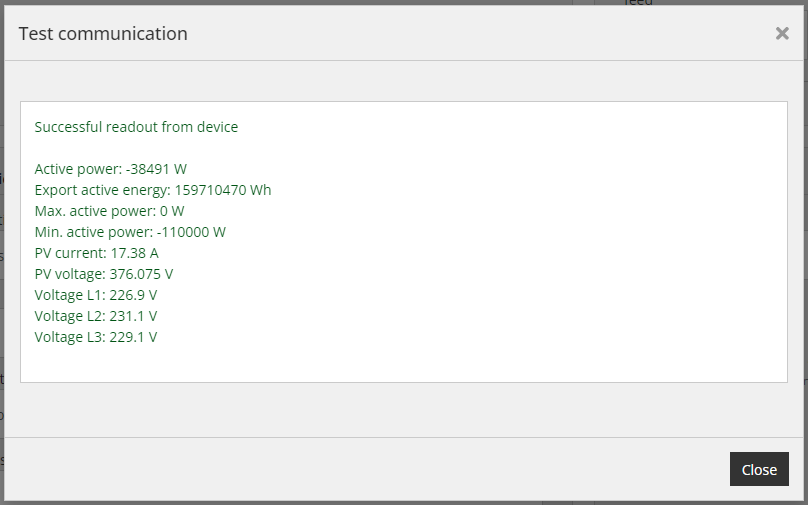

1. Tiedonsiirto toimii oikein, kuva alla:

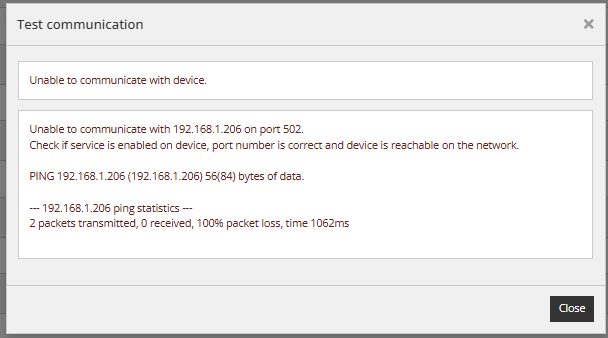

2. Tiedonsiirto ei toimi oikein, kuva alla:
3.5 Viimeisimmät mittaukset

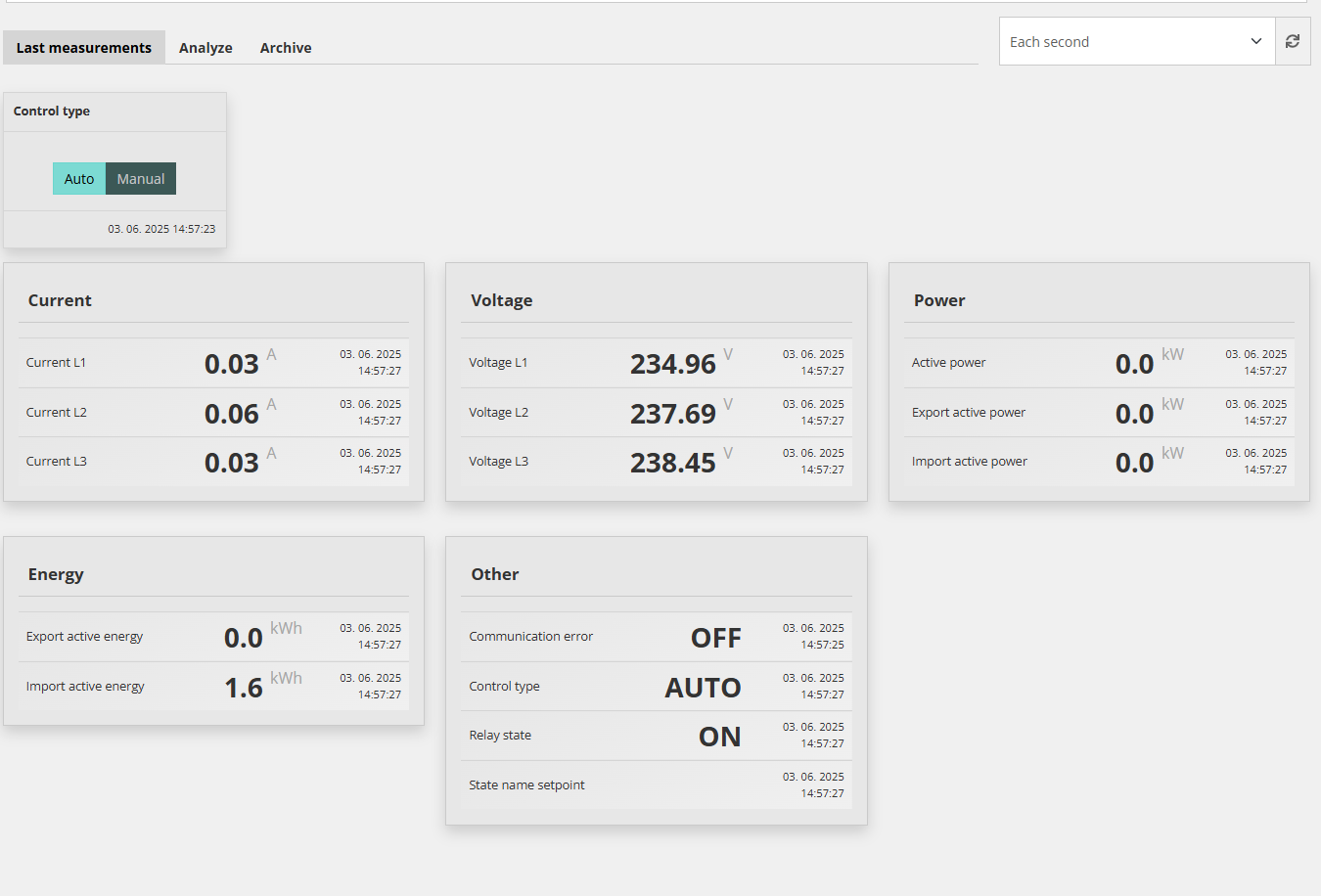

Kun tiedonsiirto on onnistuneesti muodostettu uuden lisätyn laitteen kanssa, sen arvot voidaan tarkistaa kohdasta Laitteet - Acond-lämpöpumppu Reduxi-konfiguraattorissa lisätestinä.
Lämpöpumpun edistyneempää ohjausta varten integroi laite Reduxin järjestelmästrategiaan. Kohdassa Laitteet - Acond-lämpöpumppu Reduxi-konfiguraattorissa ohjaustyypin on oltava AUTO, jotta strategian komennot vaikuttavat lämpöpumppuun.
Maksimaalisen joustavuuden ja energian kustannusten vähentämisen saavuttamiseksi dynaamisen hinnan ja dynaamisten tariffien suhteen noudata strategian määrittämistä koskevia ohjeita tässä linkissä: Reduxi-ohjaimen strategiat.
Kun laite on onnistuneesti lisätty ja arvot tarkistettu, laitetta voidaan tarkastaa ja ohjata myös Reduxi-sovelluksen kautta.
