Reduxi ja Starcharge Aurora AC EVSE -laturi

Päivitetty

Yhdistä Reduxi-ohjain StarCharge Auroraan ja hyödynnä OCPP-protokollaa. Reduxi voi pienentää sähkölaskuasi 70 %.

1. Asenna

Asenna latauslaite valmistajan ohjeiden mukaisesti ja ota se käyttöön.

Lisätietoja saat käyttöohjeesta:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Voit yhdistää latausaseman internetiin kolmella tavalla: SIM-kortin, WiFi:n tai Ethernetin kautta.

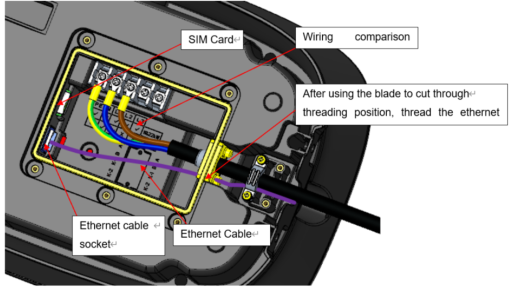

Seuraavassa kuvassa on latausaseman liitäntäalue. Siellä voit asentaa SIM-kortin tai liittää Ethernet-kaapelin AC-liitännän viereen:

2. Aurora-verkkosivun sisäänkirjautuminen

Kun latausasema on asennettu, sinun on muodostettava siihen yhteys joko PC:lläsi tai kannettavallasi.



2.1 Yhteys Ethernet-kaapelilla:

  1. Liitä PC tai kannettava tietokone joko suoraan latausasemaan tai vaihtoehtoisesti paikalliseen kytkimeen, johon latausasema on myös liitetty.

  2. Aseta PC:n tai kannettavan tietokoneen IP-osoite väliaikaisesti. Käytä IP-osoitetta välillä 192.168.88.1-200
    Suosittelemme ohjelmia, kuten NetSetMan tai vastaavia. Vaihtoehtoisesti asetukset voidaan tehdä myös suoraan käyttöjärjestelmässä kyseiselle verkkoyhteydelle.

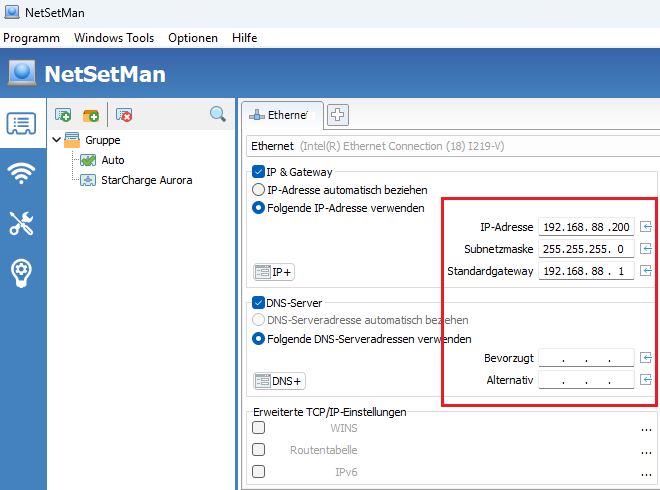

    NetSetMan:

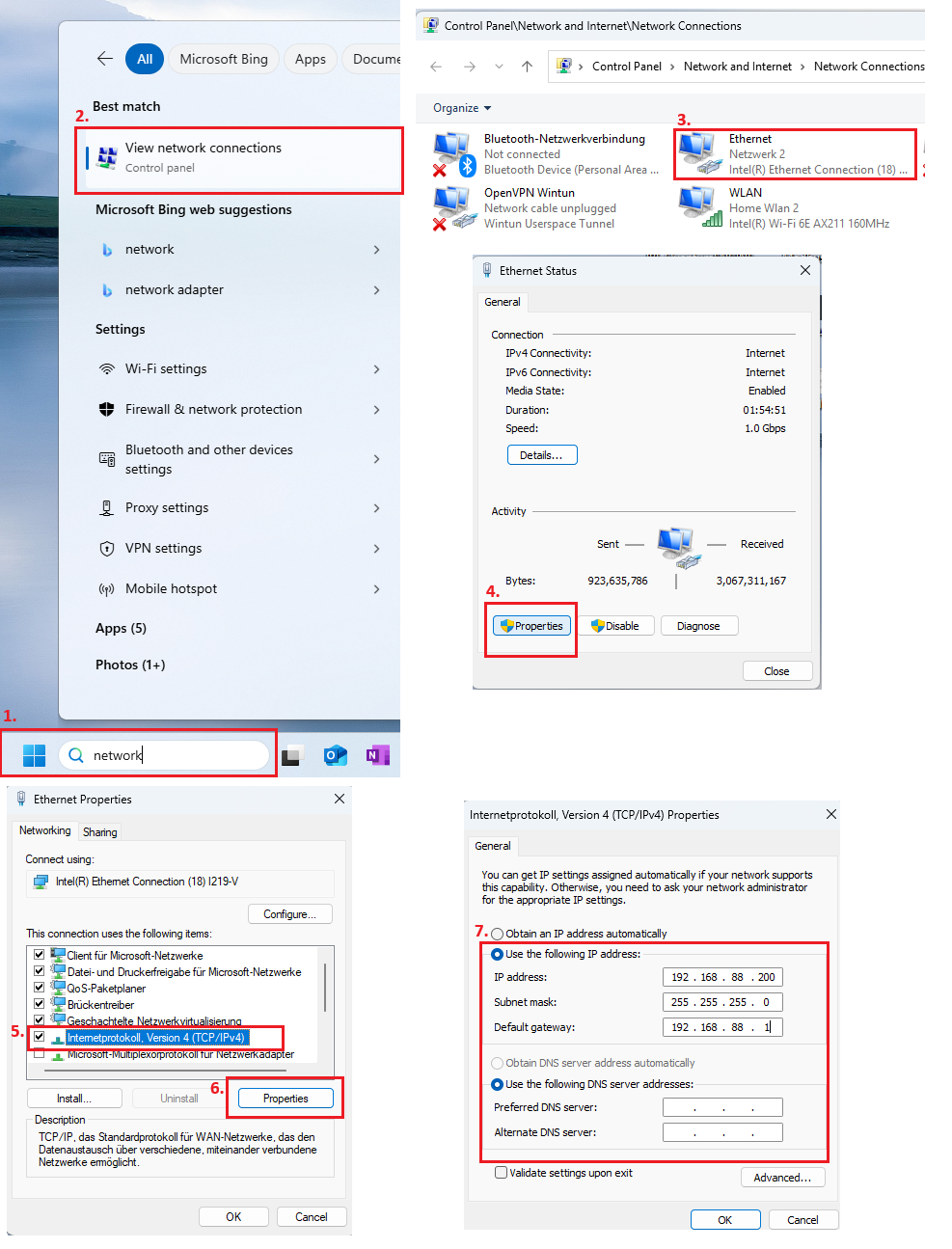

    Windowsin asetukset:

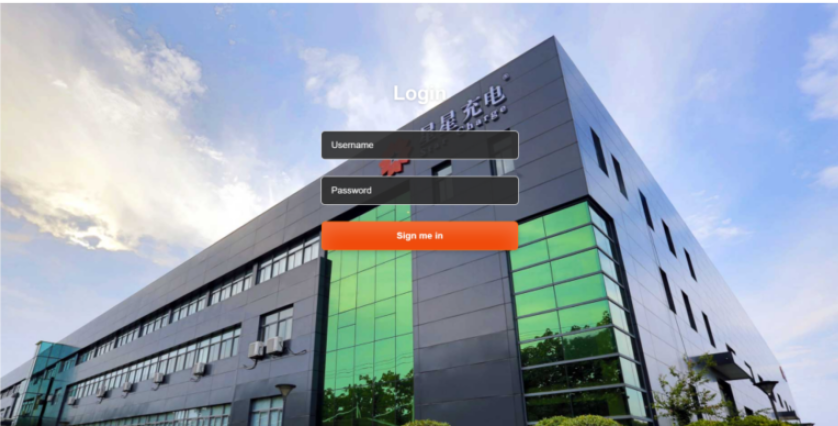

  3. Avaa selain ja kirjoita latausaseman oletus-IP-osoite: 192.168.88.206

    kirjautumiseen käytä:
    käyttäjä: wbdh
    salasana: 26835941

  4. Nyt sinun pitäisi olla latausaseman verkkokäyttöliittymässä:

3. Anna Chargepoint-tunnus ja aseta OCPP

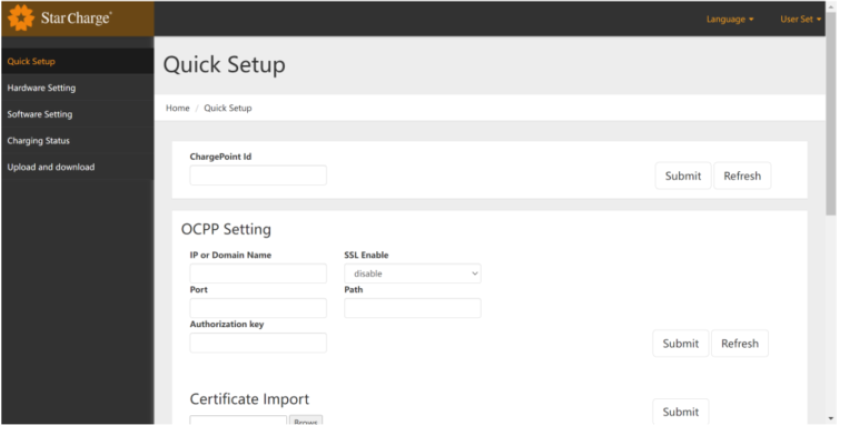

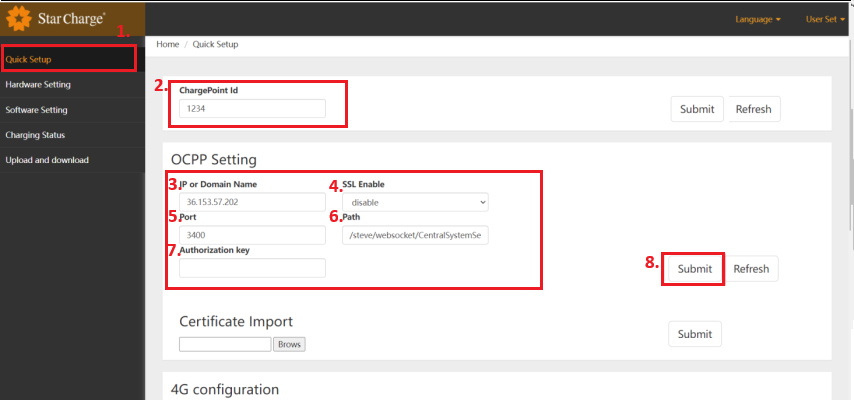

  1. Valitse pääsivun vasemmasta reunasta Quick Setup (Pika-asennus)
  2. Syötä ChargePoint-tunnus ja vahvista napsauttamalla Submit
    Tärkeää: Kirjoita tämä muistiin myöhempää käyttöä varten
  3. Syötä paikan päälle asennetun Reduxi-ohjaimen IP-osoite.
  4. SSL_Enable: Arvo on 1, kun taustajärjestelmä käyttää TLS:ää käyttöön, muussa tapauksessa arvo on 0.
  5. Syötä portin numero 9000
  6. Anna Reduxi-ohjaimen polku: /ocpp/1.6/json
  7. Valtuutusavain: jätä se vain tyhjäksi
  8. Vahvista asetustietojen toimittaminen taustajärjestelmään napsauttamalla Submit (Lähetä) -painiketta OCPP Part -osassa.



4. Määritä Auroran verkkoasetukset

Kun olet latausaseman verkkokäyttöliittymässä, sinun on määritettävä verkkoasetukset.

Sinulla on seuraavat vaihtoehdot latausaseman yhdistämiseksi internetiin tai lähiverkkoon:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)



4.1 4G (SIM)

  1. Valitse pääsivun vasemmasta reunasta Software Setting (Ohjelmistoasetukset).

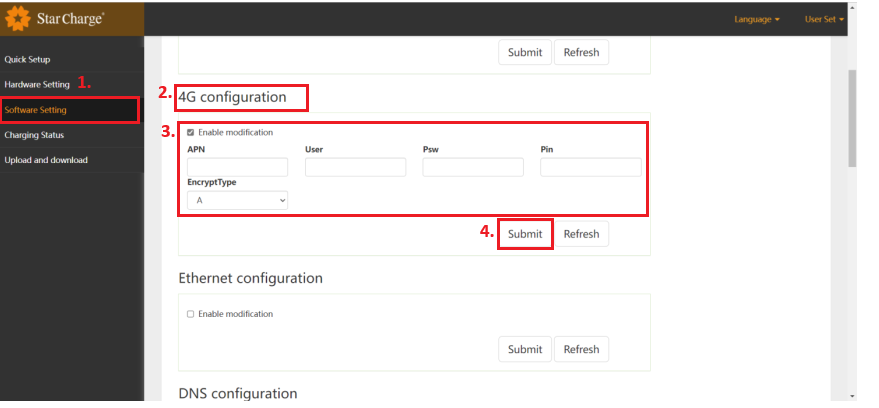

  2. Etsi 4G configuration (4G-määritys)
  3. Napsauta Enable modification (Ota muokkaus käyttöön) ja anna matkapuhelinoperaattoriltasi saamasi tiedot.

  4. Vahvista lähettämällä



4.2 WiFi

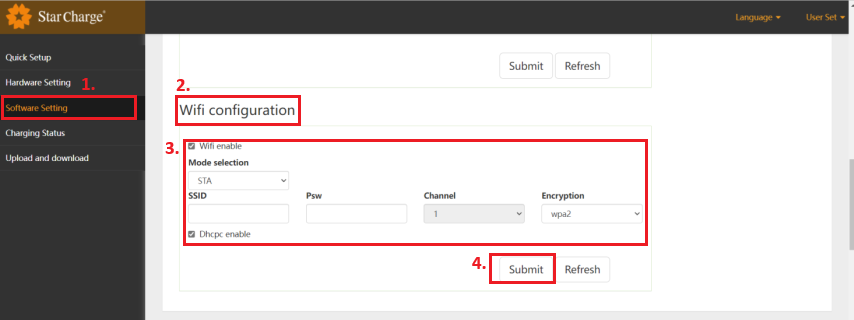

  1. Valitse pääsivun vasemmasta reunasta Software Setting (Ohjelmistoasetukset)

  2. Etsi WiFi configuration (WiFi-määritys) ja ota se käyttöön

  3. Valitse Mode selection (Tilan valinta) -kohdasta STA ja täytä “SSID” (Wi-Fi-tunnus) “Psw” (Wi-Fi-salasana) ja “Encryption” (salaus) (yleensä valitse wpa2)
    Suosittelemme, että määrität staattisen IP-osoitteen sijaintisi käytettävissä olevan verkon mukaan.
    Tärkeää: Merkitse tämä osoite muistiin, koska tarvitset sitä myöhemmin.

  4. Vahvista napsauttamalla lähetä.



4.3 LAN (Ethernet)

  1. Valitse pääsivun vasemmasta reunasta Software Setting (Ohjelmistoasetukset)

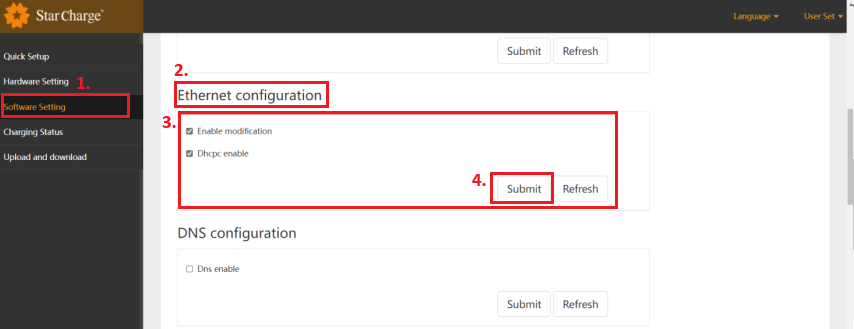

  2. Etsi Ethernet configuration (Ethernet-määritys) ja ota se käyttöön

  3. Suosittelemme, että määrität staattisen IP-osoitteen sijaintisi käytettävissä olevan verkon mukaan.
    Tärkeää: Merkitse tämä osoite muistiin, koska tarvitset sitä myöhemmin.

  4. Vahvista napsauttamalla lähetä.



Kun olet suorittanut nämä asetukset, irrota laitteesi latausasemasta ja, jos käytät LAN-yhteyttä, liitä Ethernet-kaapeli Reduxi-ohjaimeen tai kytkimeen. Jatka sitten asennusta Reduxi-ohjaimessa.





5. Luo määritys OCPP-tiedonsiirtoa varten Starcharge Auroran ja Reduxi-ohjaimen välille

4.1 Lisää laite

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla Lisää laite -painiketta.



4.2 Valitse laite, jonka haluat lisätä

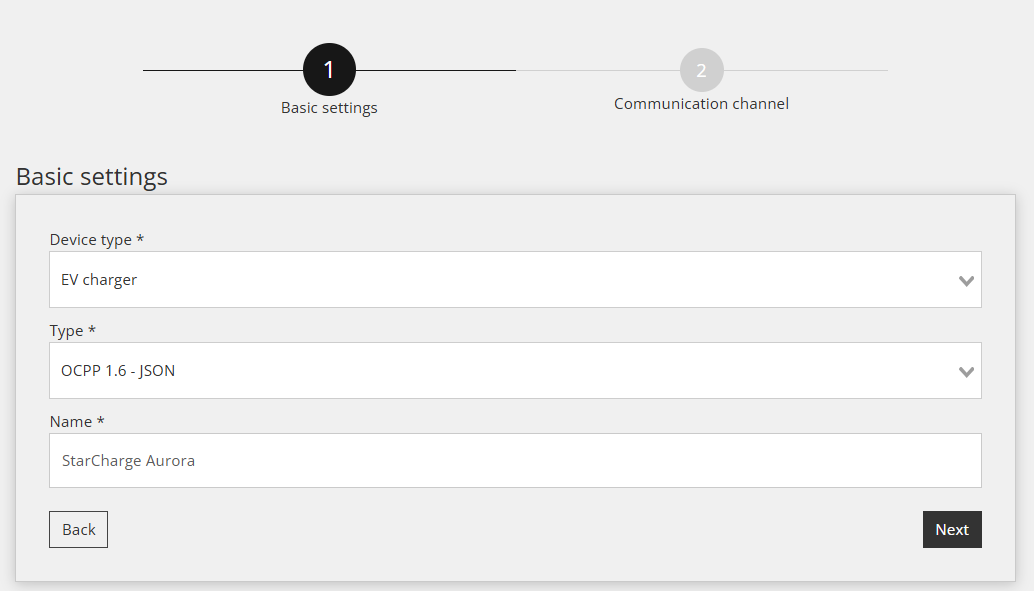

Ensimmäisessä vaiheessa määritetään perusasetukset:

  • Valitse Laitetyyppi: EV-laturi,
  • Valitse Tyyppi: OCPP 1.6 - JSON,
  • Nimeä laite haluamallasi tavalla, esimerkiksi: StarCharge Aurora

4.3 Laitteen määritys OCPP:lle


Toista vaihetta käytetään tiedonsiirtokanavalle, jotta OCPP-tiedonsiirto toimisi oikein.

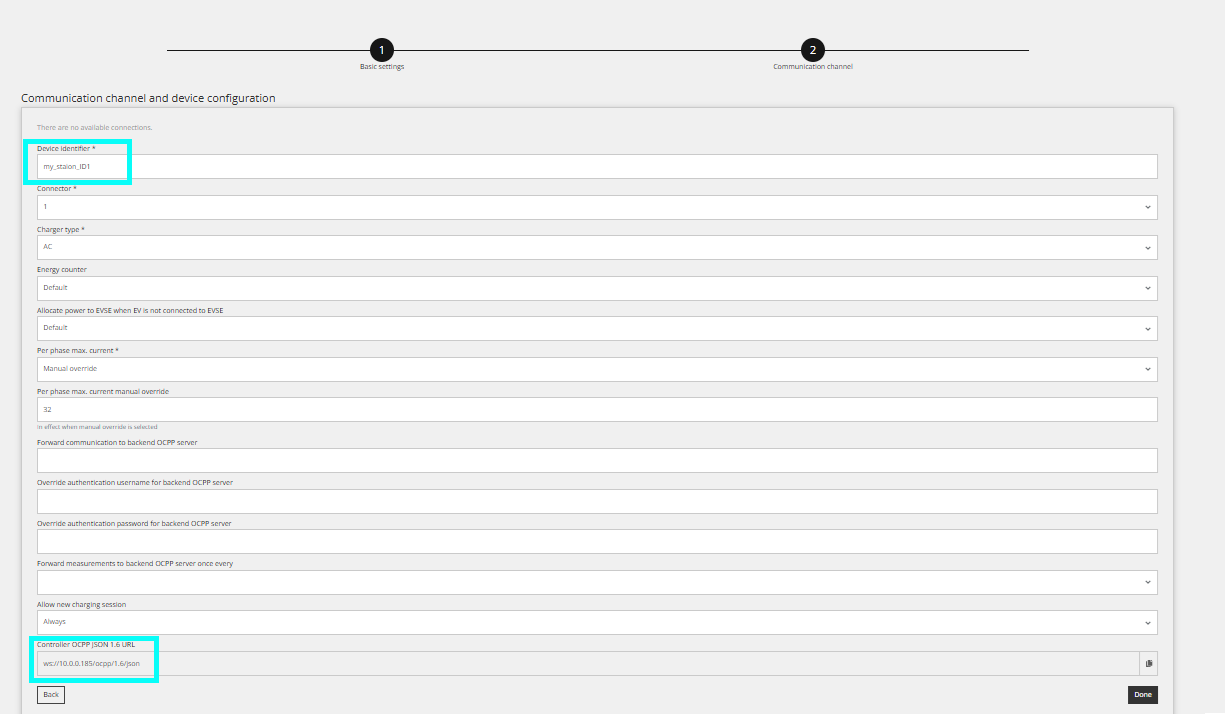

Määritä ensin laitteen tunnus (sen on oltava sama tunnus kuin latausasemassa).
OCPP json 1.6 -protokollan tapauksessa tarvitaan URL-osoite, jonka Reduxi-ohjain luo automaattisesti. Kun URL-osoite on luotu, sinun on lisättävä /Laitteen tunnus URL-osoitteen loppuun.  URL-esimerkki: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Testiviestintä


Testiviestintä suoritetaan Testaa tiedonsiirto -painikkeella, joka sijaitsee alhaalla oikealla kaikkien tiedonsiirtokanavien kentän jälkeen.



Tiedonsiirtovasteita on kolme eri tapausta.

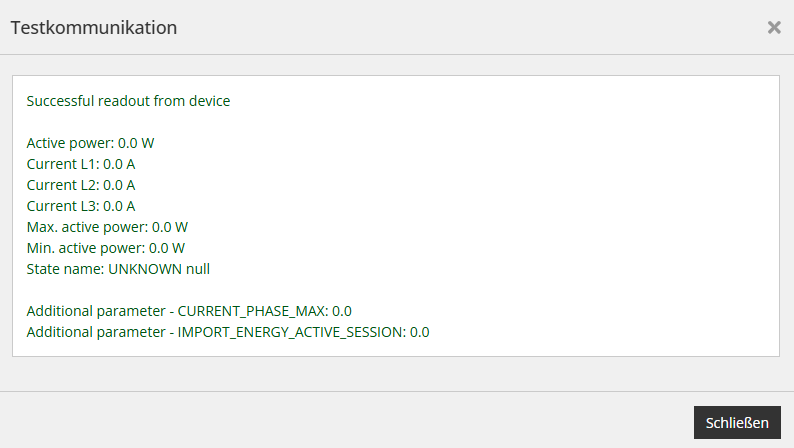

Tapaus 1: Tiedonsiirto toimii oikein:

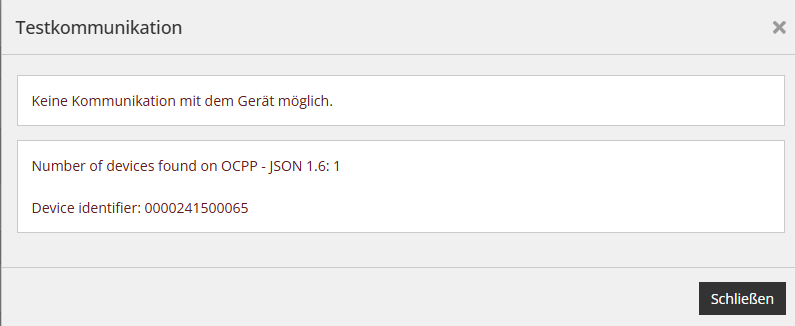

Tapaus 2: Laitteen 1 kanssa ei voi kommunikoida, laitteen tunnusta ei ole asetettu tai se on erilainen:

Tässä tapauksessa Reduxi-ohjaimelle määrittämäsi tunnus ei täsmää täsmälleen latausaseman tunnuksen kanssa. Tarkista tiedot ja yritä uudelleen.



Tapaus 3: OCPP 1.6 -yhteydellä varustettua laitetta ei löydy:

Tässä tapauksessa latausaseman asetuksia ei ole tallennettu, tai Auroralla ei ole internetyhteyttä, tai polku Reduxi-ohjaimeen on virheellinen. Tarkista laturin internetyhteys, johdotus (jos sellainen on) ja asetukset.

Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa ja hallita Reduxi-pilvisovelluksen kautta.
