Starcharge Aurora AC EVSE -laturin liittäminen Reduxi Controlleriin
Liitä Reduxi Controller StarCharge Auroraan OCPP-protokollalla. Reduxi voi pienentää sähkölaskuasi 70 %.

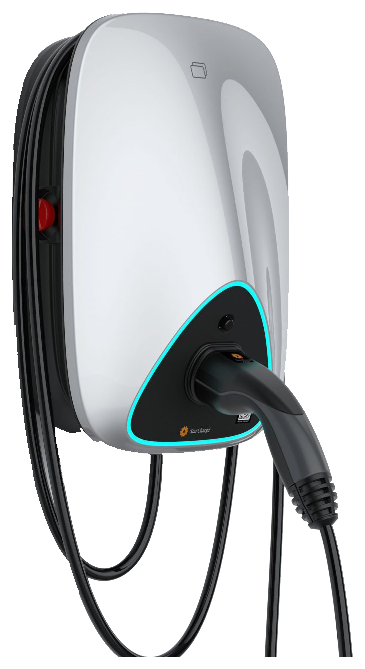

Kuvan tekstikuvaus
Valokuva seinälle asennettavasta sähköautolaturista (seinälaturi) valkoisella taustalla. Kotelo on kiiltävä valkoinen ja hopeinen, ja siinä on musta alaetupaneeli, jota reunustaa syaaninsininen valonauha. Musta latausliitin on kiinnitetty etuosan pistorasiaan, ja paksu musta kaapeli roikkuu alapuolella silmukoina. Kotelon vasemmalla puolella näkyy punainen painike tai valo. Etupaneelissa on pieni logo. Ei luettavaa tekstiä.
- Tekninen dokumentaatio
- Tarvittavat välineet
- Laturin asentaminen
- Kirjautuminen Auroran verkkokäyttöliittymään
- ChargePoint ID:n antaminen ja OCPP:n määrittäminen
- Auroran verkkoasetusten määrittäminen
- Kirjautuminen Reduxin verkkokäyttöliittymään
- Auroran lisääminen Reduxiin
- Lukemien tarkistus
- Yhteenveto
- Yleisiä ongelmia
- Aiheeseen liittyvät artikkelit
1 Tekninen dokumentaatio
StarCharge Auroran valmistajan asiakirja:
- StarCharge Aurora operation manual (English) – Aurora-seinälaturin asennus, käyttöönotto, lataus ja huolto.
2 Tarvittavat välineet
Tarvitset:
- Reduxi Controller
- Asennettu StarCharge Aurora AC -seinälaturi
- Tietokone tai kannettava, jolla laturin verkkokäyttöliittymä avataan
- Ethernet-kaapeli (LAN-yhteyttä tai ensimmäistä kirjautumista varten)
- SIM-kortti (vain 4G-yhteyttä varten)
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Laturin asentaminen
Asenna seinälaturi valmistajan ohjeiden mukaan ja ota se käyttöön. Lisätietoja on käyttöoppaassa: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Latauspisteen voi yhdistää internetiin kolmella tavalla: SIM-kortilla, Wi‑Fi-yhteydellä tai Ethernetillä.
Kuvassa näkyy latauspisteen liitäntäalue. Aseta SIM-kortti tai liitä Ethernet-kaapeli vaihtovirtaliitännän viereen.
Kuvan tekstikuvaus
Asennuspiirros StarCharge Aurora -laturin kotelon sisällä olevasta liitäntäalueesta viistosti kuvattuna: tumma laturin runko, jossa on keltaisella reunustettu laatikko. Laatikossa on riviliitin värillisine johtimineen (keltavihreä, sininen, ruskea, musta), ja violetti Ethernet-kaapeli kulkee oikealle kaapeliaukon kautta ulos. Tekstimerkinnät: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Punaiset viivat yhdistävät kunkin merkinnän omaan osaansa.
4 Kirjautuminen Auroran verkkokäyttöliittymään
Muodosta asennuksen jälkeen yhteys latauspisteeseen tietokoneella tai kannettavalla.
4.1 Yhteys Ethernet-kaapelilla
192.168.88.1–192.168.88.200. Suosittelemme esimerkiksi NetSetMan-ohjelmaa. Voit asettaa osoitteen myös käyttöjärjestelmässä verkkoyhteyden asetuksista.Kuvan tekstikuvaus
Kuvakaappaus NetSetMan-ohjelmasta (saksankielinen valikko: Programm, Windows Tools, Optionen, Hilfe). Vasemmalla: profiilipuu, jossa on ryhmä Gruppe ja sen profiilit Auto ja StarCharge Aurora. Oikealla: Ethernet-välilehti ja sovitin Intel(R) Ethernet Connection (18) I219-V. Osio IP & Gateway valittu: IP-Adresse automatisch beziehen [hae IP automaattisesti] ei valittu; Folgende IP-Adresse verwenden [käytä seuraavaa IP-osoitetta] valittu. Punaisessa kehyksessä: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Osio DNS-Server valittu: DNS-Serveradresse automatisch beziehen ei valittu; Folgende DNS-Serveradressen verwenden valittu; Bevorzugt [ensisijainen]: tyhjä; Alternativ [vaihtoehtoinen]: tyhjä (molemmat punaisessa kehyksessä). Alla: Erweiterte TCP/IP-Einstellungen, jossa WINS, Routentabelle ja IPv6, kaikki ilman valintaa.
Kuvan tekstikuvaus
Kuvakollaasi kuudesta Windows 11 -kuvakaappauksesta, joissa on punaisia kehyksiä ja punaiset numerot 1–7. Ne näyttävät, miten Ethernet-sovittimelle asetetaan kiinteä IP-osoite. Vaihe 1: tehtäväpalkin Käynnistä-valikon hakuruutu, johon on kirjoitettu network. Vaihe 2: hakutulos Best match: View network connections, Control panel (punainen kehys); alla on verkkohakuehdotuksia ja asetuskohtia (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Vaihe 3: Control Panel, Network and Internet, Network Connections -ikkuna, jossa luetellaan sovittimet (Bluetooth-Netzwerkverbindung not connected, OpenVPN Wintun network cable unplugged, Ethernet Network 2 Intel(R) Ethernet Connection (punainen kehys), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Vaihe 4: Ethernet Status -ikkuna, jossa punainen kehys Properties-painikkeen ympärillä. Vaihe 5: Ethernet Properties -ikkuna (saksankielinen kohtaluettelo), jossa Internet Protocol, Version 4 (TCP/IPv4) on valittu (punainen kehys). Vaihe 6: punainen kehys kyseisen ikkunan Properties-painikkeen ympärillä. Vaihe 7: Internet Protocol Version 4 (TCP/IPv4) Properties -ikkuna: Obtain an IP address automatically ei valittu; Use the following IP address valittu, kentissä IP address, Subnet mask ja Default gateway on 192.168.x.x-tyyppisiä lukuja (tarkat numerot; aliverkon peite näyttää olevan 255.255.255.0); Use the following DNS server addresses valittu, Preferred DNS server ja Alternate DNS server tyhjiä; punainen kehys näiden kenttien ympärillä.
192.168.88.206. Kirjaudu sisään alla olevalla oletuskäyttäjätunnuksella ja -salasanalla.| Parametri | Arvo |
|---|---|
| Käyttäjä | wbdh |
| Salasana | 26835941 |
Kuvan tekstikuvaus
Kuvakaappaus Aurora-laturin verkkokirjautumissivusta. Tausta: valokuva modernista toimisto- tai tehdasrakennuksesta, jossa on tumma julkisivu ja vihreitä lasiosia sinisen taivaan alla. Julkisivussa erottuvat himmeästi yrityksen logo ja kiinalaisia merkkejä. Keskellä: otsikko Login (himmeä), kaksi tummaa syöttökenttää, joiden nimet ovat Username ja Password (Username-kentän oikeassa päässä on pieni punainen merkki), ja oranssi painike Sign me in. Kenttien sisältöä ei näy.
Kuvan tekstikuvaus
Kuvakaappaus StarCharge-verkkokäyttöliittymän Quick Setup -sivusta (polku Home / Quick Setup). Tumma vasen valikko: Quick Setup (korostettu), Hardware Setting, Software Setting, Charging Status, Upload and download. Yläpalkki: Language, User Set. Kentät: ChargePoint Id: tyhjä, painikkeet Submit ja Refresh. Osio OCPP Setting: IP or Domain Name: tyhjä; SSL Enable: disable (avattava luettelo); Port: tyhjä; Path: tyhjä; Authorization key: tyhjä; painikkeet Submit ja Refresh. Osio Certificate Import: tiedostokenttä, Browse-painike ja Submit-painike.
5 ChargePoint ID:n antaminen ja OCPP:n määrittäminen
Kuvan tekstikuvaus
Kuvakaappaus StarCharge-verkkokäyttöliittymän Quick Setup -sivusta, punaisilla kehyksillä ja punaisilla numeroilla 1–8. Punainen kehys 1: Quick Setup tummassa vasemmassa valikossa (muut kohdat: Hardware Setting, Software Setting, Charging Status, Upload and download). Punainen kehys 2: ChargePoint Id: 1234. Punainen kehys OCPP Setting -lomakkeen ympärillä: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (leikkautunut, loppu ei näy); 7. Authorization key: tyhjä. Punainen kehys 8: Submit-painike Refresh-painikkeen vieressä. Alla: Certificate Import, tiedostokenttä, Brows-painike ja Submit-painike; otsikko 4G configuration.
1, kun taustajärjestelmä käyttää yhteyteen TLS:ää, muuten 0.9000./ocpp/1.6/json
6 Auroran verkkoasetusten määrittäminen
Määritä verkkokäyttöliittymässä, miten latauspiste yhdistyy internetiin tai paikalliseen verkkoon. Vaihtoehdot: 4G (SIM), Wi‑Fi tai LAN (Ethernet).
6.1 4G (SIM)
Kuvan tekstikuvaus
Kuvakaappaus StarCharge-verkkokäyttöliittymän Software Setting -sivusta punaisilla kehyksillä ja punaisilla numeroilla 1–4. Tumma vasen valikko: Quick Setup, Hardware Setting, Software Setting (korostettu, punainen kehys 1), Charging Status, Upload and download. Pääalue: otsikko 4G configuration (punainen kehys 2). Punainen kehys 3 lomakkeen ympärillä: Enable modification (valintaruutu, näyttää valitulta); kentät APN, User, Pwd, Pin, kaikki tyhjiä; EncrypType-avattava luettelo. Punainen kehys 4 Submit-painikkeen ympärillä Refresh-painikkeen vieressä. Alla: otsikko Ethernet configuration, valintaruutu Enable modification (ei valittu) sekä painikkeet Submit ja Refresh; otsikko DNS configuration.
6.2 Wi‑Fi
Kuvan tekstikuvaus
Kuvakaappaus StarCharge-verkkokäyttöliittymän Software Setting -sivusta punaisilla kehyksillä ja punaisilla numeroilla 1–4. Tumma vasen valikko: Quick Setup, Hardware Setting, Software Setting (korostettu, punainen kehys 1), Charging Status, Upload and download. Pääalue: otsikko Wifi configuration (punainen kehys 2). Punainen kehys 3 lomakkeen ympärillä: Wifi enable (valittu); Mode selection: STA (avattava luettelo); SSID: tyhjä; Pwd: tyhjä; Channel: 1 (harmaa avattava luettelo); Encryption: WPA2 (avattava luettelo); toinen valittu valintaruutu, jonka nimi on Encryption enable. Punainen kehys 4 Submit-painikkeen ympärillä Refresh-painikkeen vieressä.
6.3 LAN (Ethernet)
Kuvan tekstikuvaus
Kuvakaappaus StarCharge-verkkokäyttöliittymän Software Setting -sivusta punaisilla kehyksillä ja punaisilla numeroilla 1–4. Tumma vasen valikko: Quick Setup, Hardware Setting, Software Setting (korostettu, punainen kehys 1), Charging Status, Upload and download. Yläpalkki: Language, User Set. Pääalue: otsikko Ethernet configuration (punainen kehys 2). Punainen kehys 3 kahden valitun valintaruudun ympärillä: Enable modification ja Dhcp enable. Punainen kehys 4 Submit-painikkeen ympärillä Refresh-painikkeen vieressä. Alla: otsikko DNS configuration, valitsematon valintaruutu Dns enable sekä painikkeet Submit ja Refresh.
7 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
8 Auroran lisääminen Reduxiin
Muodosta OCPP-yhteys StarCharge Auroran ja Reduxi Controllerin välille.
8.1 Perusasetukset
Kirjaudu paikalliseen Reduxi Configuratoriin (katso kohta 7) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: Iskraemeco AM550 (sähköpylväskuvake) ja kaksi aurinkokuvakkeella varustettua kohtaa, joiden nimiä ei näy. Alareunassa on Add device -painike plusmerkillä, merkitty syaaninsinisellä suorakulmiolla.
Valitse ensimmäisessä vaiheessa perusasetukset:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: vapaavalintainen nimi, esimerkiksi StarCharge Aurora
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, vaihe 1/2 Basic settings. Vaiheen ilmaisin: 1 Basic settings (aktiivinen), 2 Communication channel (harmaa). Lomake Basic settings: Device type (pakollinen): EV charger; Type (pakollinen): OCPP 1.6 - JSON; Name (pakollinen): StarCharge Aurora. Painikkeet: Back (vasemmalla), Next (oikealla, tumma).
8.2 Viestintäasetukset
Toisessa vaiheessa asetetaan OCPP:n viestintäkanava. Määritä Device identifier. Sen on oltava sama ID kuin latauspisteen ChargePoint ID. Reduxi Controller luo OCPP JSON 1.6 -URL-osoitteen automaattisesti. Lisää tämän URL-osoitteen loppuun /Device ID.
| Parametri | Arvo |
|---|---|
| Laitteen tunniste | Sama kuin latauspisteen ChargePoint ID |
| Controller OCPP JSON 1.6 URL | Ohjaimen luoma. Lisää loppuun /Device ID. Esimerkki: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, vaihe 2/2 Communication channel (vaihe 1 Basic settings, vaihe 2 Communication channel). Lomake Communication channel and device configuration, huomautus: There are no available connections. Kentät: Device identifier (pakollinen): my_staion_ID1 [kuten kuvassa], merkitty syaaninsinisellä suorakulmiolla; Connector (pakollinen): 1; Charger type (pakollinen): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (pakollinen): Manual override; Per phase max. current manual override: 32, vihje: In effect when manual override is selected; Forward communication to backend OCPP server: tyhjä; Override authentication username for backend OCPP server: tyhjä; Override authentication password for backend OCPP server: tyhjä; Forward measurements to backend OCPP server once every: tyhjä avattava luettelo; Allow new charging session: Always. Viimeinen kenttä, merkitty syaaninsinisellä suorakulmiolla: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, oikealla kopiointikuvake. Painikkeet: Back (vasemmalla), Done (oikealla, tumma).
8.3 Viestinnän testaus
Napsauta viestintäkanavan kenttien alapuolella oikeassa alakulmassa Test communication. Se tarkistaa OCPP-yhteyden eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Testi antaa jonkin kolmesta tuloksesta:
Tapaus 1: Viestintä toimii oikein.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin saksankielisestä Testkommunikation-ikkunasta, jossa on sulkemisrasti. Valkoisessa ruudussa vihreä teksti: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Tumma painike oikeassa alakulmassa: Schließen [Sulje].
Tapaus 2: Unable to communicate with device 1, ID of device is not set or is different.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin saksankielisestä Testkommunikation-ikkunasta, jossa on sulkemisrasti. Ensimmäinen ruutu, punainen teksti: Keine Kommunikation mit dem Gerät möglich. [Laitteen kanssa ei voi kommunikoida.] Toinen ruutu, punainen teksti: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Tumma painike oikeassa alakulmassa: Schließen [Sulje].
Reduxi Controllerissa antamasi ID ei täsmää täsmälleen latauspisteen ID:n kanssa. Tarkista molemmat ja yritä uudelleen.
Tapaus 3: OCPP 1.6 -viestintää käyttäviä laitteita ei löydy.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin saksankielisestä Test communication -ikkunasta, otsikko: Testkommunikation, sulkemisrasti mukana. Valkoisessa ruudussa punainen viesti: Keine Kommunikation mit dem Gerät möglich. [Laitteen kanssa ei voi kommunikoida.] Tumma painike oikeassa alakulmassa: Schließen [Sulje].
Latauspisteen asetuksia ei tallennettu, Auroralla ei ole internetyhteyttä tai polku Reduxi Controlleriin on virheellinen. Tarkista laturin internetyhteys, johdotus (jos on) ja asetukset.
9 Lukemien tarkistaminen
9.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista uuden laitteen lukemat kohdasta Devices – Last measurements Reduxi Configuratorissa.
9.2 Reduxin ohjauksen ottaminen käyttöön
Jos haluat ohjata laturia tarkemmin, liitä laite Reduxi-strategiaan. Aseta control type arvoon AUTO kohdassa Devices Reduxi Configuratorissa. Vasta silloin strategian komennot vaikuttavat laturiin.
Jos haluat käyttää dynaamisia hintoja ja dynaamisia tariffeja, määritä strategia ohjeen Strategies for Reduxi controller mukaan.
Kun laite on lisätty, voit seurata ja ohjata sitä myös Reduxi-pilvisovelluksessa.
✓ Yhteenveto
Valmistelu (kohdat 1–3): Lue käyttöopas, kokoa tarvittavat laitteet ja asenna seinälaturi.
StarCharge Aurora (kohdat 4–6): Kirjaudu verkkokäyttöliittymään, anna ChargePoint ID ja ohjaimen OCPP-tiedot ja määritä sitten 4G, Wi‑Fi tai LAN.
Lisääminen Reduxiin (kohdat 7–8): Kirjaudu sisään, lisää OCPP 1.6 - JSON -laite ja käytä ChargePoint ID:tä Device identifierina, suorita Test communication ja napsauta Done.
Käyttöönotto (kohta 9): Tarkista viimeisimmät mittaukset ja aseta control type arvoon AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication: laitteen ID:tä ei ole asetettu tai se on eri | Reduxin Device identifierin on täsmättävä täsmälleen laturin ChargePoint ID:n kanssa (kohta 5, kohta 8.2). |
| Test communication: OCPP 1.6 -viestintää käyttävää laitetta ei löydy | Tarkista, että asetukset on tallennettu laturiin, että Auroralla on internetyhteys ja että polku ohjaimeen on oikea (kohdat 5 ja 6). |
| Laturin verkkokäyttöliittymä ei avaudu | Aseta tietokoneen IP-osoitteeksi 192.168.88.1–200 ja avaa 192.168.88.206 (kohta 4.1). |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
