SMA Solar Technology -laitteiden liittäminen Reduxi Controlleriin
Reduxi–SMA-integraatio mahdollistaa invertterien joustavan käyttöönoton verkon tasapainotukseen, parantaa tehokkuutta ja luo kustannuksia säästäviä arbitraasimahdollisuuksia suurempaa tuottoa varten.
Kuvan tekstikuvaus

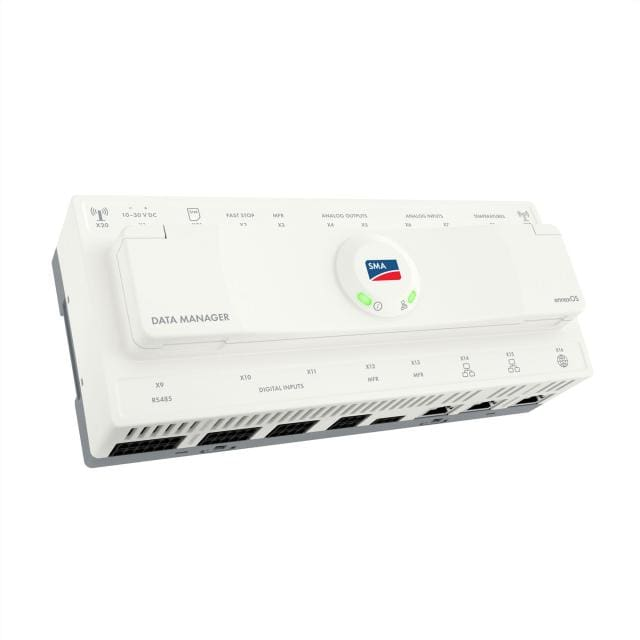

Tuotekuva SMA Data Manager M -laitteesta valkoisella taustalla: valkoinen, leveä DIN-kiskoon sopiva kotelo nähtynä viistosti ylhäältä. Kansi näyttää SMA-logon pyöreässä kentässä, vihreät tilan LEDit ja vasemmassa alakulmassa tekstin DATA MANAGER. Pieniä painettuja liittimien ja porttien tunnuksia kulkee ylä- ja etureunaa pitkin, ja etuosan alareunassa on riviliittimiä ja verkkoportteja.
1 Tekninen dokumentaatio
Valmistajan sivut ja käyttöoppaat:
- SMA Solar Technology website – valmistajan viralliset verkkosivut
- Enable Modbus TCP/IP on the SMA Data Manager – SMA:n verkkokäyttöopas (katso huomautus kohdassa 3.1)
- SMA Speedwire/Webconnect Data Module – asennusopas, Modbus TCP/IP moduulissa
2 Tarvittavat laitteet ja liitäntävaihtoehdot
2.1 Tarvittavat laitteet
- Reduxi Controller
- SMA Data Manager, SMA Speedwire/Webconnect Data Module tai SMA-invertteri, jossa on LAN-portti (katso kohta 2.2)
- SMA-laitteen IP-osoite
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
2.2 Liitäntävaihtoehdot
Reduxi-järjestelmä tukee useita liitäntävaihtoehtoja. Kaikki käyttävät Modbus TCP/IP -protokollaa invertterien liittämiseen. Tämä vakiomenetelmä mahdollistaa luotettavan reaaliaikaisen tiedonkeruun aurinkosähköinverttereistä ja muista laitteista.
| Asetus | Laitteisto | Toiminta |
|---|---|---|
| 1 | SMA Data Manager | Silta invertterien, energiamittarien ja akkujen välillä. Reduxi näyttää kaikki laitteet luokittain summana. |
| 2 | SMA Speedwire/Webconnect Data Module | Antaa invertterille LAN-viestinnän ja ottaa Modbus TCP/IP:n käyttöön. |
| 3 | Suora LAN-yhteys SMA-invertteriin | Ei lisälaitteita. LAN-portilliset invertterit kommunikoivat Modbus TCP/IP:n kautta. |
3 Modbus TCP/IP:n ottaminen käyttöön SMA-laitteessa
3.1 Vaihtoehto 1: SMA Data Manager
Laitteet on liitetty SMA Data Manageriin RS485:llä. SMA Data Manager yhdistyy Reduxi-järjestelmään Modbus TCP/IP:n kautta. Reduxi laskee yhteen ja näyttää kaikki laitteet luokittain:
- PV
- Akut
- Energiamittarit
- EVSE
Ota Modbus TCP/IP käyttöön SMA Data Managerissa SMA:n verkkokäyttöoppaan mukaisesti.
Verkkomittauksen vaiheet
Kuvan tekstikuvaus

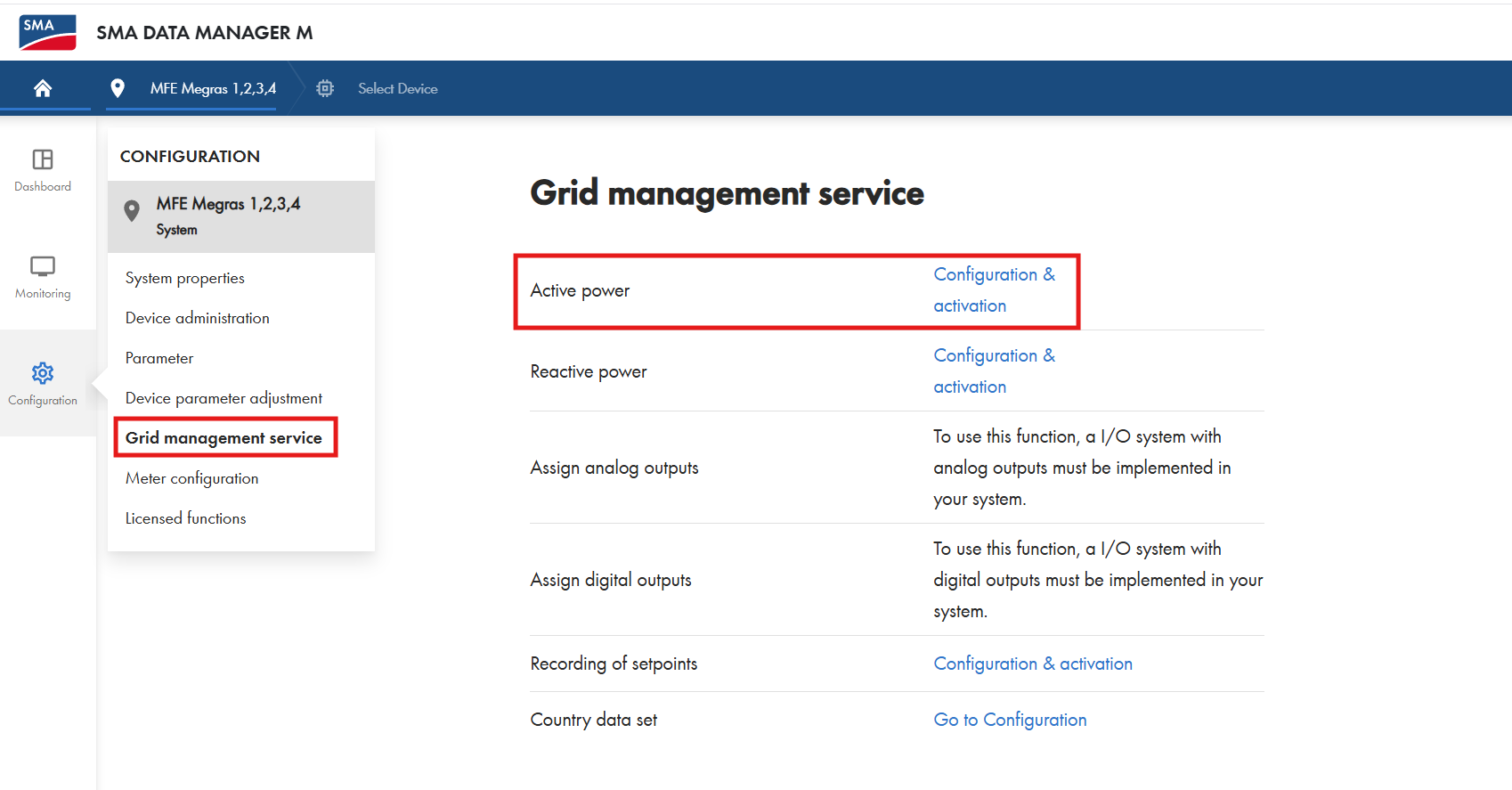

Kuvakaappaus SMA Data Manager M:n verkkokäyttöliittymästä. Ylätunniste: SMA-logo, teksti SMA DATA MANAGER M, polkupalkki, jossa MFE Megras 1,2,3,4 ja Select Device. Vasemmassa kuvakepalkissa: Dashboard, Monitoring, Configuration (valittu). Configuration-valikko kohdassa MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (korostettu punaisella kehyksellä), Meter configuration, Licensed functions. Pääsivun otsikko on Grid management service, ja taulukossa on rivit: Active power (punainen kehys), linkki Configuration & activation; Reactive power, linkki Configuration & activation; Assign analog outputs, teksti: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs, samanlainen teksti digitaalilähdöistä; Recording of setpoints, linkki Configuration & activation; Country data set, linkki Go to Configuration.
Kuvan tekstikuvaus

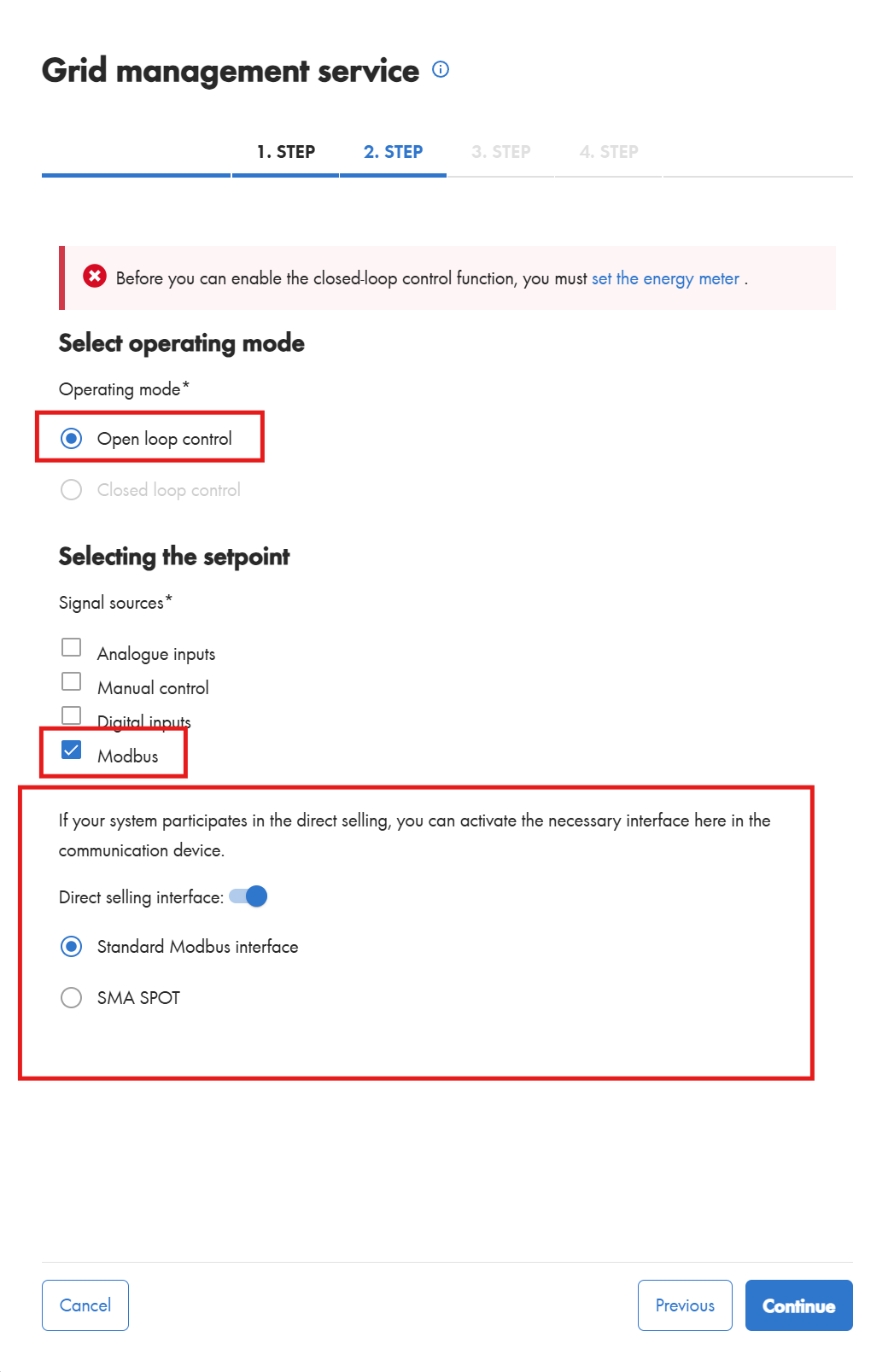

Kuvakaappaus SMA Data Managerin verkkokäyttöliittymästä, sivu Grid management service (tietokuvake), korkea kuva. Vaiheiden välilehdet: 1. STEP, 2. STEP (aktiivinen, sininen), 3. STEP ja 4. STEP (harmaana). Punainen virhepalkki: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter on sininen linkki). Osio Select operating mode, Operating mode*: valittuna radiopainike Open loop control (punainen kehys); Closed loop control harmaana, ei valittu. Osio Selecting the setpoint, Signal sources*: valintaruudut Analogue inputs (ei valittu), Manual control (ei valittu), Digital inputs (ei valittu), Modbus (valittu, punainen kehys). Suuri punainen kehys tekstin ympärillä: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Sen sisällä: Direct selling interface: kytkin päällä; radiopainike Standard Modbus interface valittu; radiopainike SMA SPOT ei valittu. Alareunassa painikkeet Cancel, Previous, Continue (sininen, täytetty).
Kuvan tekstikuvaus

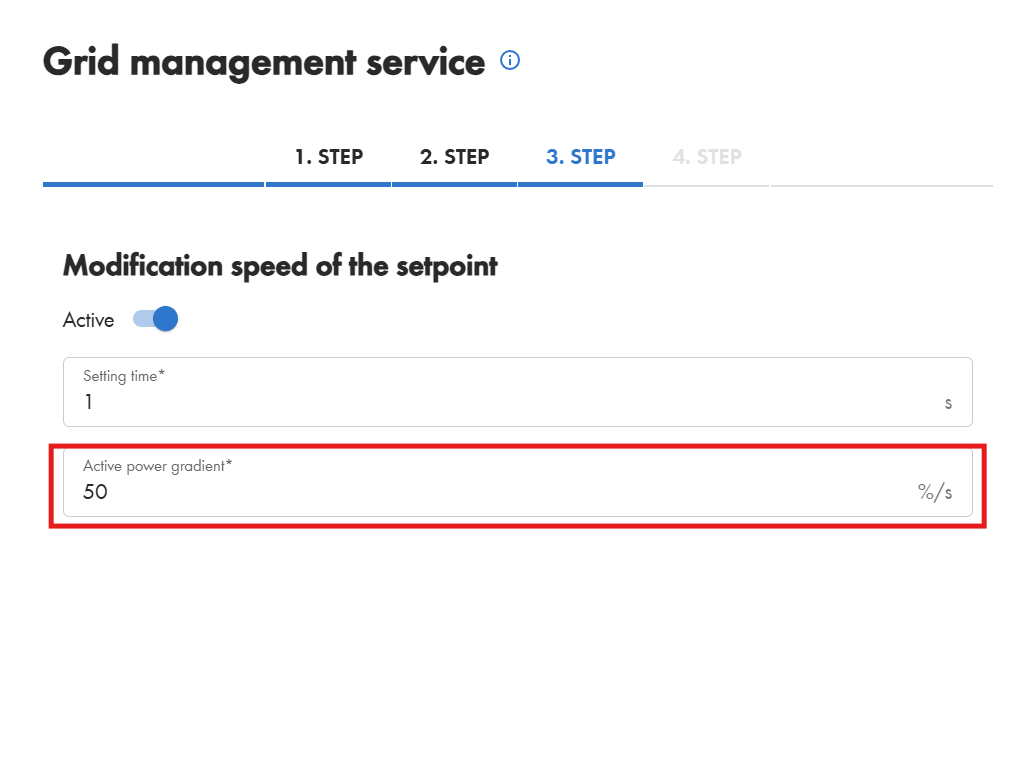

Kuvakaappaus SMA Data Managerin verkkokäyttöliittymästä, sivu Grid management service (tietokuvake). Vaiheiden välilehdet: 1. STEP, 2. STEP, 3. STEP (aktiivinen, sininen), 4. STEP (harmaana). Osion otsikko: Modification speed of the setpoint. Kytkin Active: päällä. Kentät: Setting time*: 1, yksikkö s; Active power gradient*: 50, yksikkö %/s (kenttä on merkitty punaisella kehyksellä).
3.2 Vaihtoehto 2: SMA Speedwire/Webconnect Data Module
Moduuli antaa invertterille LAN-viestinnän (katso kohta 2.4 SMA:n asiakirjasta, johon on linkki kohdassa 1) ja ottaa Modbus TCP/IP:n käyttöön.
Ota Modbus TCP/IP käyttöön moduulissa SMA:n käyttöoppaan mukaisesti. Testaa sitten yhteys (katso kohta 3).
3.3 Vaihtoehto 3: suora LAN-yhteys SMA-invertteriin
Lisälaitteita ei tarvita. Invertterissä on LAN-portti, joka mahdollistaa viestinnän Modbus TCP/IP:n kautta.
Yhdistä invertterin ohjelmistokäyttöliittymään ja ota Modbus TCP/IP käyttöön. Testaa sitten yhteys (katso kohta 3).
3.4 Portin 502 testaus
Kun olet ottanut Modbus TCP/IP:n käyttöön, testaa yhteys Reduxi Configuratorissa. Avaa se ohjaimen IP-osoitteella tai osoitteella reduxi.local (katso kohta 4).
- Avaa Reduxi Configurator.
- Siirry kohtaan Settings – System – Tools.
- Suorita TCP port test SMA-laitteen IP-osoitteella ja portilla
502.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemmasta navigointivalikosta (logo: reduxi Configurator). Valikon kohdat ylhäältä: Devices (+, suljettu; ensimmäiset kirjaimet leikkautuvat vasemmasta reunasta); Strategies (+, suljettu); Utility Rate Plan; Settings (avattu, miinusmerkki), alakohdat Grid, Network, System (avattu, miinusmerkki), alakohdat Identifier, License, Update, Reboot, Factory reset, Tools (avattu, miinusmerkki), alakohdat Ping test, TCP port test (korostettu punaisella kehyksellä), Address scanner; sitten Profile (+) ja Users. Kuvan oikea osa on tyhjää valkoista.
Kuvan tekstikuvaus
Kuvakaappaus SMA Data Managerin verkkokäyttöliittymästä, sivu Grid management service (tietokuvake), korkea kuva. Vaiheiden välilehdet: 1. STEP, 2. STEP (aktiivinen, sininen), 3. STEP ja 4. STEP (harmaana). Punainen virhepalkki: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter on sininen linkki). Osio Select operating mode, Operating mode*: valittuna radiopainike Open loop control (punainen kehys); Closed loop control harmaana, ei valittu. Osio Selecting the setpoint, Signal sources*: valintaruudut Analogue inputs (ei valittu), Manual control (ei valittu), Digital inputs (ei valittu), Modbus (valittu, punainen kehys). Suuri punainen kehys tekstin ympärillä: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Sen sisällä: Direct selling interface: kytkin päällä; radiopainike Standard Modbus interface valittu; radiopainike SMA SPOT ei valittu. Alareunassa painikkeet Cancel, Previous, Continue (sininen, täytetty).
Jos Modbus TCP/IP on käytössä, testi ilmoittaa, että portti 502 on auki. Muuten portti on kiinni.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin TCP port test -työkalusta. Otsikko: TCP port test. Kentät: Host: 10.100.55.128; Port: 502; painike Test. Alla otsikko Result ja tulosruutu, jossa on vihreä teksti: Port 502 is opened.
4 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
5 SMA-laitteen lisääminen Reduxiin
Menettely on sama kaikille laitteille, koska käytössä on Modbus TCP/IP -protokolla. Tarvittava tieto on laitteen IP-osoite.
5.1 Perusasetukset
Kirjaudu Reduxi Configuratoriin (katso kohta 4) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemman valikon yläosasta. Logo: reduxi Configurator. Devices (avattu, miinusmerkki) listaa kaksi kohtaa, joiden nimet on peitetty mustalla (ensimmäisessä akku- ja aurinkokuvake, toisessa invertterityyppinen kuvake). Niiden alla on painike + Add device, jota osoittaa sininen mustareunainen nuoli. Sen jälkeen Strategies (+), Utility Rate Plan, Settings (+).
Vaihtoehto 1: SMA Data Manager
SMA Data Manager toimii tiedonkerääjänä. Reduxi-järjestelmässä se toimii laitteena Hybrid Inverter, koska se tukee yhteyttä useisiin laitetyyppeihin. Viestintä kulkee IP:n kautta, ja Reduxi näyttää kunkin ryhmän yhteenlasketut arvot. Voit käyttää myös yksittäisiä laitteita SMA Data Managerin kautta. Määritä tällöin kyseisen laitteen slave-osoite.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, nimeä uudelleen tarvittaessa
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatusta lisäyksestä, vaihe 1 Basic settings. Vaiheen ilmaisin: 1 Basic settings (aktiivinen), 2 Communication channel (harmaana). Otsikko: Basic settings. Kentät: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (teksti valittu/korostettu). Painikkeet: Back, Next.
Vaihtoehdot 2 ja 3: SMA-invertteri
SMA Speedwire/Webconnect Data Modulea ei lisätä sellaisenaan. Moduuli vain tarjoaa LAN-yhteyden tiettyyn invertteriin. Valitse liitettävän invertterin tyyppi. Esimerkissä lisätään SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) yksittäisenä invertterinä.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), nimeä uudelleen tarvittaessa
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatusta lisäyksestä, vaihe 1 Basic settings. Vaiheen ilmaisin: 1 Basic settings (aktiivinen), 2 Communication channel (harmaana). Otsikko: Basic settings. Kentät: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Painikkeet: Back, Next.
Napsauta Next.
5.2 Tiedonsiirtoasetukset
| Asetus | Annettava IP-osoite |
|---|---|
| 1: SMA Data Manager | SMA Data Managerin IP-osoite |
| 2: Speedwire/Webconnect Data Module | SMA Speedwire/Webconnect Data Modulen IP-osoite |
| 3: suora LAN-yhteys | Invertterin LAN-portin IP-osoite (uudemmat invertterimallit) |
Vaihtoehdoissa 2 ja 3 kaikki muut asetukset ovat samat kuin kohdan 5.1 invertterillä.
Vaihtoehto 1: SMA Data Manager. Anna SMA Data Managerin IP-osoite.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, vaihe 2/2 Communication channel (vaihe 1 Basic settings, vaihe 2 Communication channel). Lomake Communication channel and device configuration: Connection (pakollinen): TCP/IP; IP (pakollinen): tyhjä, kenttää osoittaa musta nuoli; Port (pakollinen): 502; Modbus unit ID (pakollinen): 2; Is electricity meter installed (pakollinen): kytkin asennossa No; Is battery installed (pakollinen): kytkin asennossa No. Painikkeet: Back (vasemmalla), Test communication ja Done (oikealla, tumma).
Määritä sitten, minkä tyyppiset laitteet on liitetty SMA Data Manageriin:
- Sähkömittari:
YES/NO - Akku:
YES/NO
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatusta lisäyksestä, vaihe 2 Communication channel. Vaiheen ilmaisin: 1 Basic settings, 2 Communication channel (aktiivinen). Otsikko: Communication channel and device configuration. Kentät: Connection *: TCP/IP; IP *: tyhjä; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: kytkin asennossa No (pois päältä), mustalla nuolella osoitettu; Is battery installed? *: kytkin asennossa No (pois päältä), mustalla nuolella osoitettu. Painikkeet: Back, Test communication, Done.
Vaihtoehdot 2 ja 3: SMA-invertteri. Anna SMA Speedwire/Webconnect Data Modulen IP-osoite tai invertterin LAN-portin IP-osoite.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, laitteen ohjatun lisäyksen vaihe 2/2. Vaiheen ilmaisin: 1 Basic settings, 2 Communication channel (vaihe 2 aktiivinen). Otsikko: Communication channel and device configuration. Kentät: Connection *: TCP/IP (avattava luettelo); IP *: tyhjä, kenttää osoittaa suuri musta nuoli; Port *: 502. Painikkeet: Back, Test communication, Done.
5.3 Tiedonsiirron testaus
Tarkista napsauttamalla Test communication, vastaanotetaanko dataa. Testi lukee laitteen kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen ohjatusta lisäyksestä, vaihe 2 Communication channel. Vaiheen ilmaisin: 1 Basic settings, 2 Communication channel (aktiivinen). Otsikko: Communication channel and device configuration. Kentät: Connection *: TCP/IP; IP *: tyhjä; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: kytkin asennossa No (pois päältä); Is battery installed? *: kytkin asennossa No (pois päältä). Painikkeet: Back, Test communication, Done. Suuri musta nuoli osoittaa Test communication -painiketta.
SMA Data Manager
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta. Teksti: Successful readout from device. Arvot: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Viimeinen rivi: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Painike: Close. Sulkemisrasti oikeassa yläkulmassa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta, jossa testi on epäonnistunut. Ensimmäinen ruutu: Unable to communicate with device. Toinen ruutu (punaruskea teksti): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Painike: Close. Sulkemisrasti oikeassa yläkulmassa. Osa ikkunan takana olevasta lomakkeesta näkyy himmeänä oikeassa reunassa.
SMA-invertteri (vaihtoehdot 2 ja 3)
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta. Teksti: Successful readout from device. Arvot: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Painike: Close. Sulkemisrasti oikeassa yläkulmassa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta, jossa testi on epäonnistunut. Ensimmäinen ruutu: Unable to communicate with device. Toinen ruutu (punaruskea teksti): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Painike: Close. Sulkemisrasti oikeassa yläkulmassa. Osa ikkunan takana olevasta lomakkeesta näkyy himmeänä oikeassa reunassa.
6 Mittausarvojen tarkistus
6.1 Viimeisimmät mittaukset
Tässä vaiheessa tarkistetaan laitteiden lukemat.
SMA Data Manager: avaa Devices – SMA Data Manager Reduxi Configuratorissa.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu Devices / SMA Data Manager, välilehti Last measurements (muut välilehdet: Analyze, Archive, Details). Oikealla ylhäällä vihreä tila Connected. Vasen valikko: Devices (avattu), kolme mustalla peitettyä kohtaa (aurinkokuvakkeet) ja SMA Data Manager (valittu), painike Add device, sitten Strategies (+), Utility Rate Plan, Settings (+). Kortti Control type: kytkin, jossa Auto (korostettu vihreällä) ja Manual; aikaleima 20. 06. 2025 13:02:08. Kortti Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: tyhjä, yksikkö kW. Kortti PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (yksikkö leikkautunut); PV min. active power: -300.0 kW. Kortti Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Kortti Grid: Grid import active power limit: tyhjä, kW; Grid export active power limit: tyhjä, kW. Kortti Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: tyhjä. Mittausten aikaleimat ovat 20. 06. 2025 13:02:12 (Communication error 13:02:08).
SMA-invertteri Speedwire/Webconnect Data Modulen kautta: avaa Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), kuten lisäsit kohdassa 5.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu Devices / SMA Sunny Tripower CORE1 Inverter, välilehti Last measurements (muut välilehdet: Analyze, Archive, Details). Oikealla ylhäällä vihreä tila Connected. Ilmoitus: New patch available. Click here to apply. (sulkemisrasti). Vasen valikko: Devices (avattu), kolme osittain mustalla peitettyä kohtaa (verkko-, aurinko- ja akkukuvake), painike Add device, Strategies (+), Utility Rate Plan, Settings (+). Kortti Control type: Auto (korostettu vihreällä), Manual, Off, Boost; aikaleima 20. 06. 2025 13:10:41. Kortti Current: PV current: 0.01 A. Kortti Voltage: PV voltage: 542.79 V. Kortti Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: tyhjä, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Kortti Energy: Export active energy: 36,991.1 kWh. Kortti Other: Communication error: ON; Control type: AUTO. Useimpien arvojen aikaleima on 14. 06. 2025 08:17:57 tai 08:17:58; Communication error 20. 06. 2025 13:10:45 ja Control type 13:10:49.
6.2 Reduxin ohjauksen käyttöönotto
Jos haluat ohjata kaikkia laitteita tarkemmin, liitä laitteet Reduxi-järjestelmän optimointitiloihin. Aseta control type arvoon AUTO kohdassa Devices – all devices Reduxi Configuratorissa. Vasta silloin optimointitilojen komennot vaikuttavat laitteisiin.
Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.
Kun olet lisännyt laitteen, voit myös valvoa ja ohjata sitä Reduxi-sovelluksella.
✓ Yhteenveto
Valmistelu (kohdat 1–2): Valitse liitäntävaihtoehto: SMA Data Manager, SMA Speedwire/Webconnect Data Module tai suora LAN-yhteys invertteriin.
SMA (kohta 3): Ota Modbus TCP/IP käyttöön SMA-laitteessa ja testaa, että portti 502 on auki.
Lisääminen Reduxiin (kohdat 4–5): Kirjaudu Configuratoriin ja lisää laite: SMA Data Manager tyypillä Hybrid Inverter tai vaihtoehdoissa 2 ja 3 invertterin tyyppi. Anna IP-osoite, suorita Test communication ja napsauta Done.
Käyttöönotto (kohta 6): Tarkista viimeisimmät mittaukset ja aseta control type arvoon AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Porttitesti näyttää portin 502 kiinni olevaksi | Modbus TCP/IP ei ole käytössä SMA-laitteessa. Ota se käyttöön (katso kohta 3) ja suorita testi uudelleen. |
| Test communication epäonnistuu: yhteys portissa 502 ei onnistu | Tarkista, että palvelu on käytössä laitteessa, että porttinumero on oikea ja että laite on tavoitettavissa verkosta. |
| SMA Data Managerin takana oleva laite ei näytä arvoja | Jos haluat käyttää yksittäistä laitetta SMA Data Managerin kautta, määritä kyseisen laitteen slave-osoite (katso kohta 5). |
| Strategiakomennoilla ei ole vaikutusta | Aseta laitteiden control type arvoon AUTO (katso kohta 6). |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
