Reduxi-SMA-integraatio mahdollistaa joustavan invertterin käyttöönoton verkon tasapainotusta varten, mikä parantaa tehokkuutta ja luo kustannussäästöjä korkeampien voittojen arbitraasimahdollisuuksien kautta.
1. SMA Solar Technology virallinen sivusto:
Linkki: https://www.sma.de/en/
2. Tiedonsiirtoyhteys SMA Solar Technologyn ja Reduxi-järjestelmän välillä
Järjestelmä tukee useita yhteyksiä, jotka kaikki käyttävät Modbus TCP/IP -protokollaa liittymiseen aurinkoinverttereihin. Tämä standardoitu lähestymistapa mahdollistaa luotettavan reaaliaikaisen tiedonkeruun aurinkosähköinverttereistäsi ja muista laitteista.
2.1 Vaihtoehto 1, käytettäessä SMA Data Manageria
Tässä SMA Data Manager -laitetta käytetään mahdollistamaan siltayhteys eri invertterien, energiamittarien ja akkujen välillä. SMA Data Manager -laite ja kaikki muut laitteet on yhdistetty RS485:n kautta, jossa yhteys SMA Data Manageriin ja Reduxi-järjestelmään tapahtuu Modbus TCP/IP:n kautta.
Kaikki luokan laitteet on summattu ja näytetty kokonaisuutena:
- PV
- Akut
- Energiamittarit
- EVSE
2.1.1 Prosessi tiedonsiirtoyhteyden muodostamiseksi Reduxi-järjestelmän ja SMA Data Managerin välille.
1. Ota Modbus TCP/IP käyttöön SMA Data Managerissa, seuraa linkkiä:
https://manuals.sma.de/EVCB/en-US/13871002507.html
2. Kun Modbus TCP/IP on käytössä, on suositeltavaa suorittaa testaus Reduxi Configuratorissa (käytä IP-osoitetta tai reduxi.local DNS:ää) varmistaaksesi, että yhteys on muodostettu:
- Siirry Reduxi-konfiguraattoriin

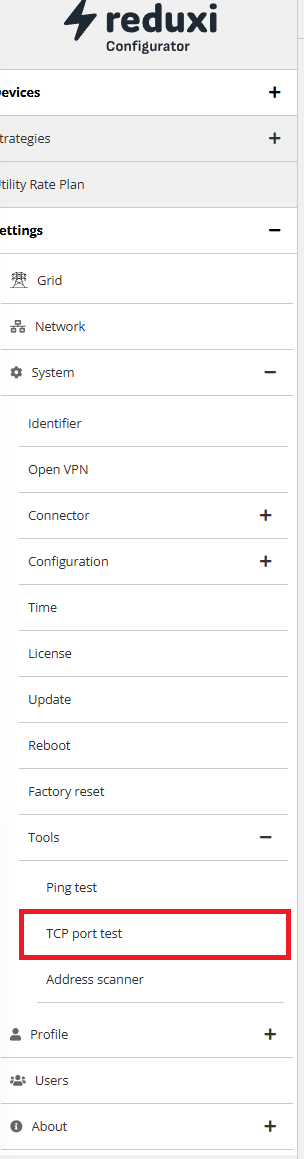

- Siirry kohtaan Asetukset/Järjestelmä/Työkalut:
- Suorita testi, jos Modbus TCP/IP on käytössä, portti 502 on avoinna; muuten se on suljettu:
2.2 Vaihtoehto 2, käytettäessä SMA SPEEDWIRE/WEBCONNECT DATA MODULEa
Tässä moduulia käytetään varmistamaan, että invertteri (kohta 2.4 SMA:n dokumentissa, linkki alla) on LAN-tiedonsiirrossa, mikä lisäksi mahdollistaa Modbus TCP/IP -protokollan käytön.
2.2.1 Prosessi tiedonsiirtoyhteyden muodostamiseksi Reduxi-järjestelmän ja
SMA SPEEDWIRE/WEBCONNECT DATA MODULEn välille
1. Ota Modbus TCP/IP käyttöön SMA SPEEDWIRE/WEBCONNECT DATA MODULEssa. Seuraa linkkiä:
https://files.sma.de/downloads/SWWEBCONDM-IA-US_en-14W.pdf
2. Kun Modbus TCP/IP on käytössä, on suositeltavaa suorittaa testaus Reduxi Configuratorissa varmistaaksesi, että yhteys on muodostettu: ole hyvä ja seuraa kohtaa 2.1.1
2.3 Vaihtoehto 3, käytettäessä suoraa LAN-yhteyttä SMA-inverttereihin.
Tässä ei tarvita ylimääräistä HW:tä; invertterit on varustettu LAN-portilla, joka mahdollistaa tiedonsiirron Modbus TCP/IP:n kautta.
2.3.1 Prosessi tiedonsiirtoyhteyden muodostamiseksi Reduxi-järjestelmän ja
SMA-invertterien välille.
1. Ota Modbus TCP/IP käyttöön invertterissä. Yhdistä sitä varten invertterin SW-liittymään ja aktivoi Modbus TCP/IP.
2. Kun Modbus TCP/IP on käytössä, on suositeltavaa suorittaa testaus Reduxi Configuratorissa varmistaaksesi, että yhteys on muodostettu: ole hyvä ja seuraa kohtaa 2.1.1.
3. Laitteiden lisääminen Reduxi-järjestelmään
Kaikkien laitteiden lisäämisprosessi on sama, koska Modbus TCP/IP -protokollaa käytetään, eli IP/IP-osoitteiden tiedot ovat välttämätön syöte.
3.1 SMA Data Managerin lisääminen
SMA Data Manager toimii loggerina, kun taas Reduxi-järjestelmässä se toimii hybridi-invertterinä, koska se tukee yhteyksiä useisiin laitetyyppeihin. Tiedonsiirto tapahtuu IP-osoitteen kautta, ja kunkin ryhmän aggregoidut arvot näytetään. Lisäksi yksittäisiin laitteisiin pääsee SMA Data Managerin kautta, mutta tässä tapauksessa tietyn laitteen slave-osoite on määritettävä.
Esimerkki SMA Data Managerin lisäämisestä hybridi-invertterinä:

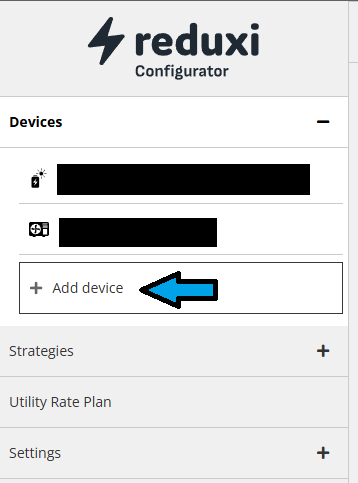

1. Avaa Reduxi Configurator haluamassasi selaimessa (käytä IP-osoitetta tai reduxi.local DNS:ää) ja napsauta +Lisää uusi laite:

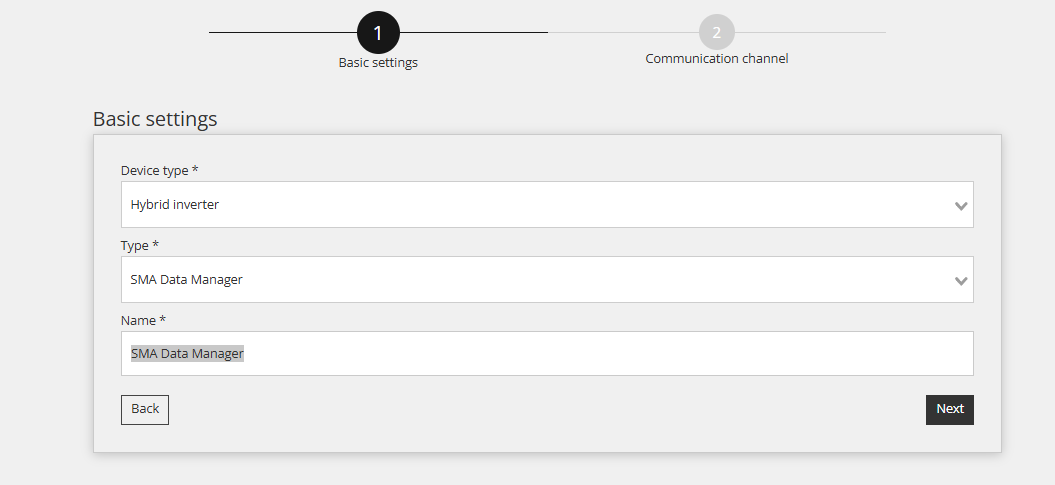

2. Perusasetukset, valitse laitetyyppi:
- Laitetyyppi: Hybridi-invertteri
- Tyyppi: SMA Data Manager
- Nimi: "SMA Data Manager", nimeä uudelleen tarvittaessa.

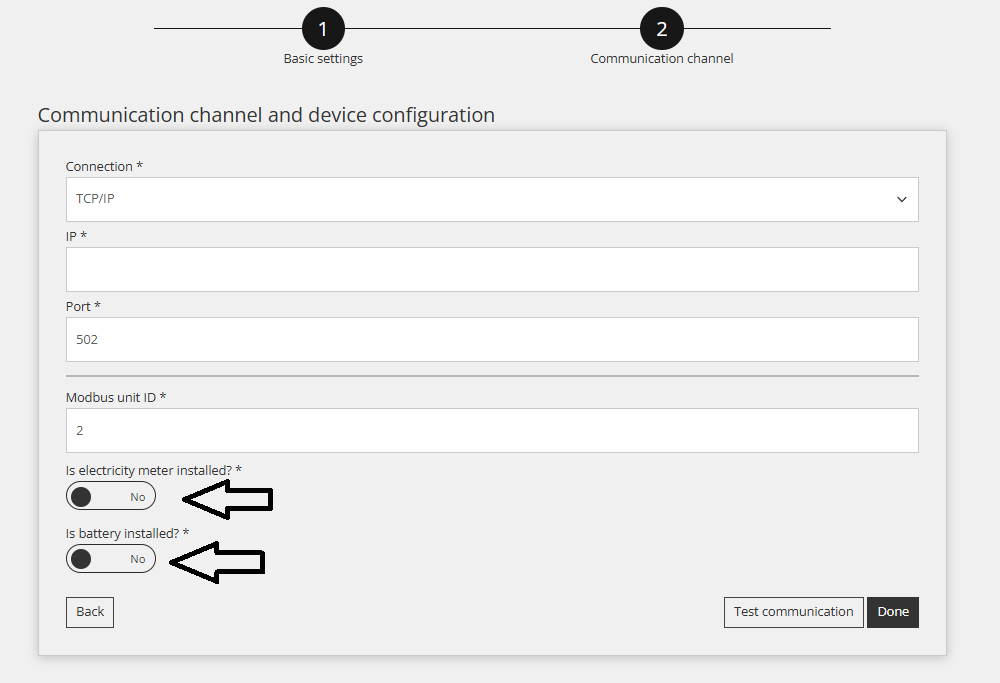

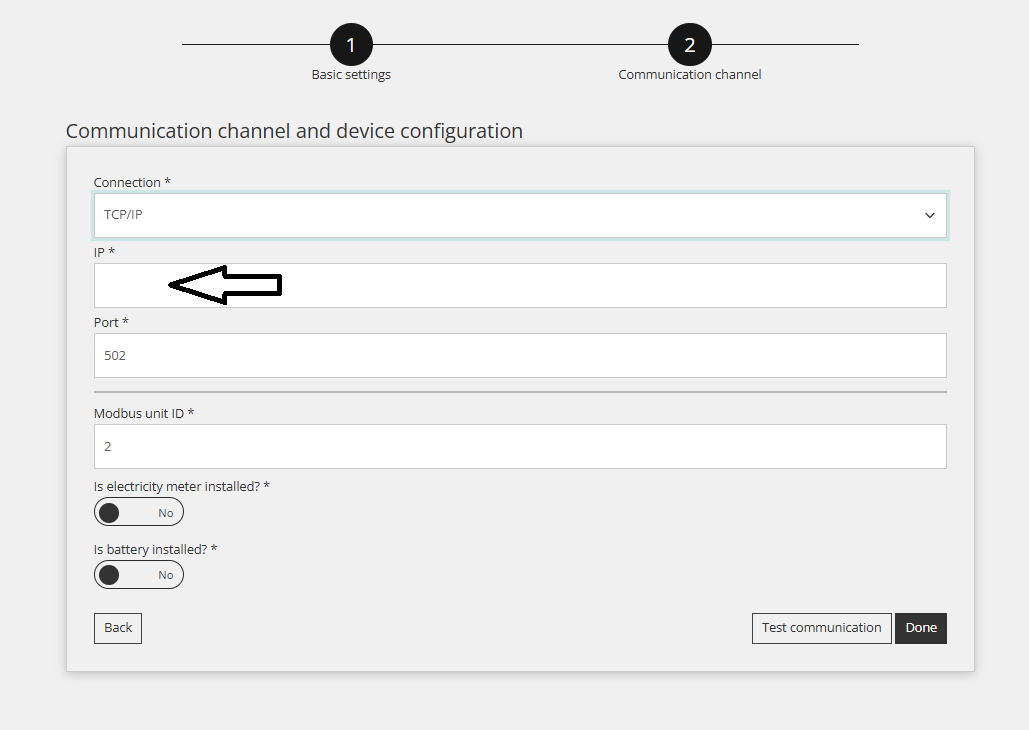

2. Tiedonsiirtokanavan asetukset, valitse yhteys:
- Lisää SMA Data Managerin IP-osoite
3. Määritä, mitkä laitetyypit on yhdistetty SMA Data Manageriin:
- Sähkömittari, KYLLÄ/EI
- Akku, KYLLÄ/EI

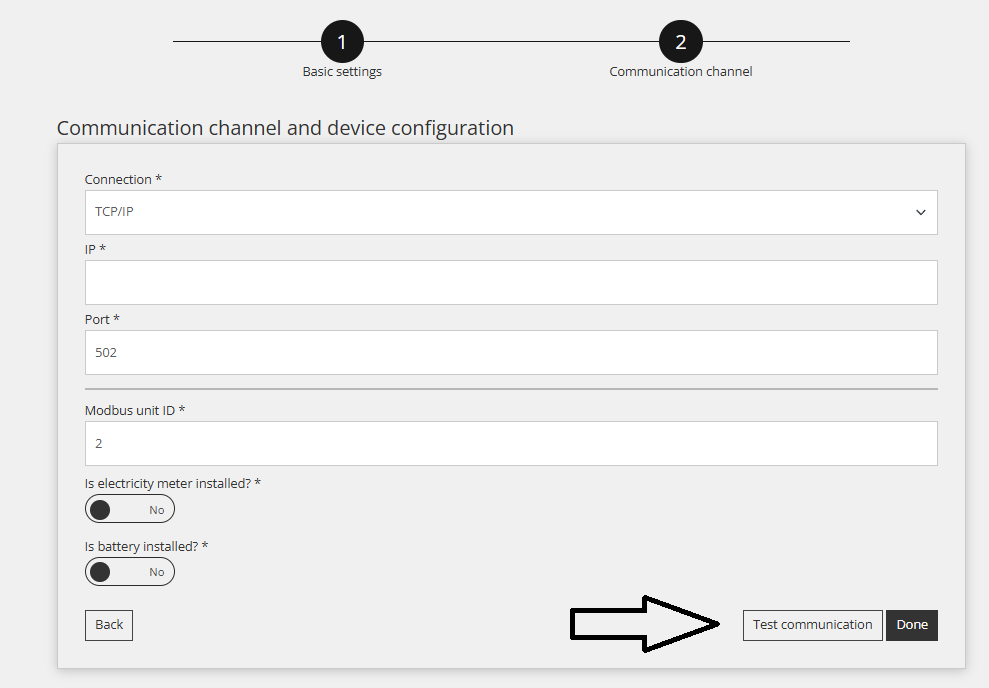

4. Testaa tiedonsiirtoa, suorita testi, jos tietoja saadaan, paina Testaa tiedonsiirtoa -painiketta:

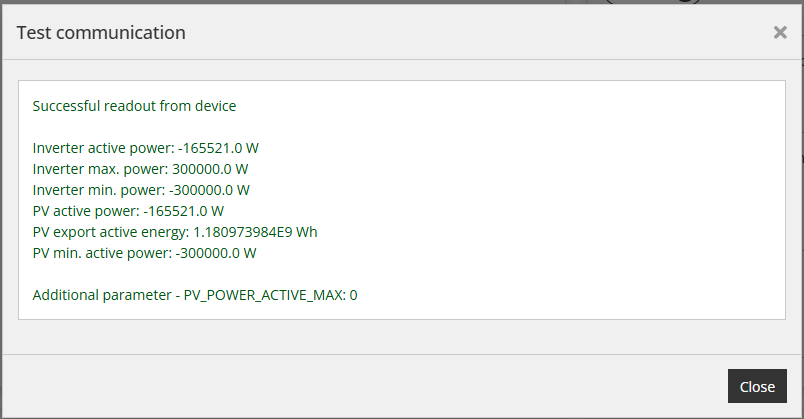

- Testi OK:

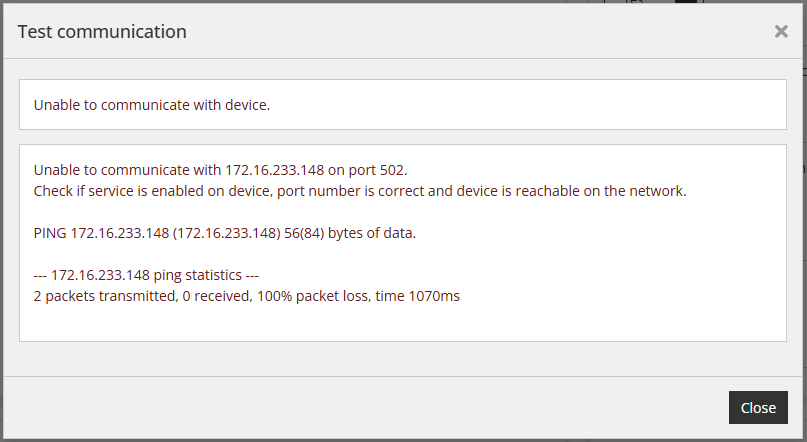

- Testi ei OK:
3.2 SMA SPEEDWIRE/WEBCONNECT DATA MODULEn lisääminen
Tässä skenaariossa käyttäjä ei lisää SMA Speedwire/Webconnect Data Modulea suoraan. Sen sijaan tämä moduuli tarjoaa yksinkertaisesti LAN-yhteyden tiettyyn invertteriin. Laitteen lisäämiseksi käyttäjä valitsee yhdistettävän invertterityypin.
Esimerkki annetaan, jossa SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) lisätään yksittäisenä invertterinä:
1. Avaa Reduxi Configurator haluamassasi selaimessa (käytä IP-osoitetta tai reduxi.local DNS:ää) ja napsauta +Lisää uusi laite:

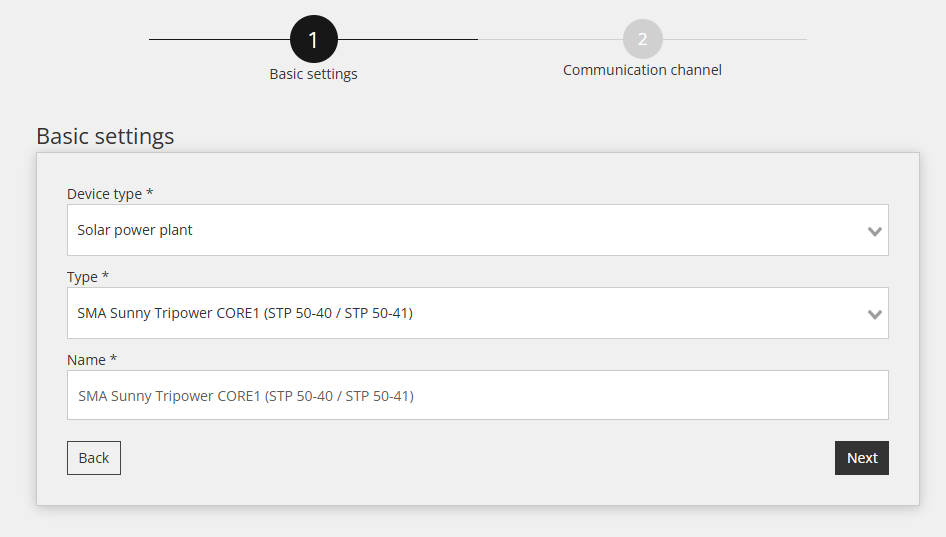

Osnovne nastavitve, izberite vrsto naprave:
- Vrsta naprave: Sončna elektrarna
- Vrsta: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
- Ime: "SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)", preimenujte, če je potrebno.

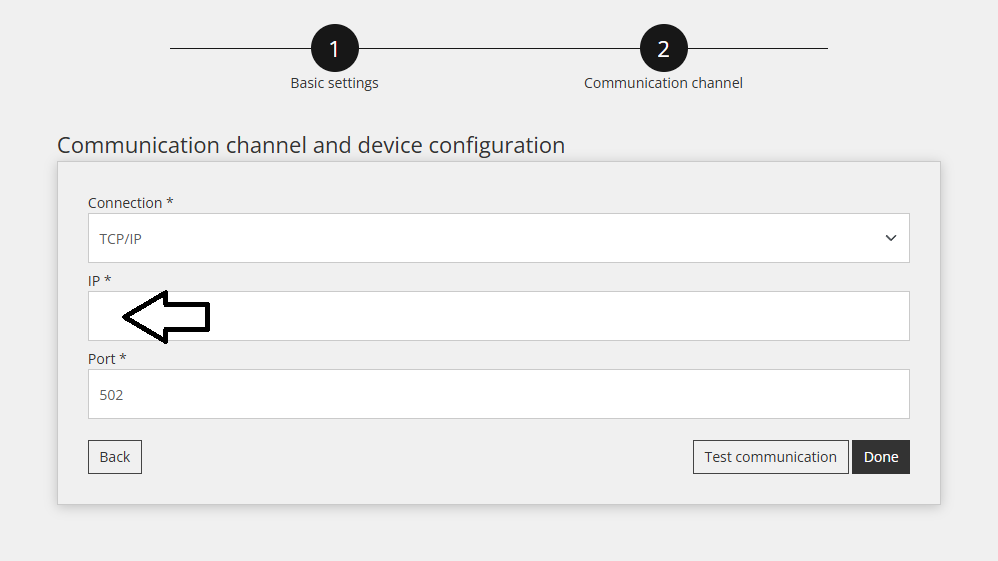

2. Nastavitve komunikacijskega kanala, izberite povezavo:
- Vstavite IP naslov SMA SPEEDWIRE/WEBCONNECT DATA MODULE

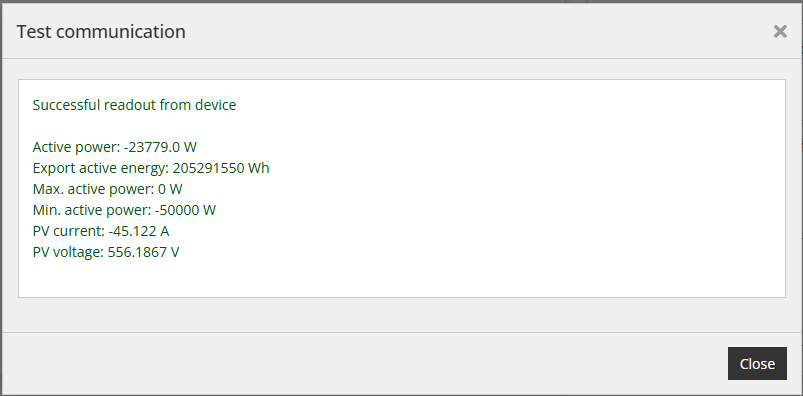

- Test OK:
- Test ni OK:
3.3 Dodajanje razsmernika SMA neposredno, če je na voljo vrata LAN (novejše različice razsmernikov)
V tem primeru vse nastavitve ostanejo enake, kot je opisano v razdelku 3.2 . Edina razlika je v tem, da uporabnik doda razsmernik tako, da vnese naslov IP LAN-vrat razsmernika.
4. Zadnje meritve
Namen te točke je pokazati, kako spremljati/preverjati odčitke iz naprav.

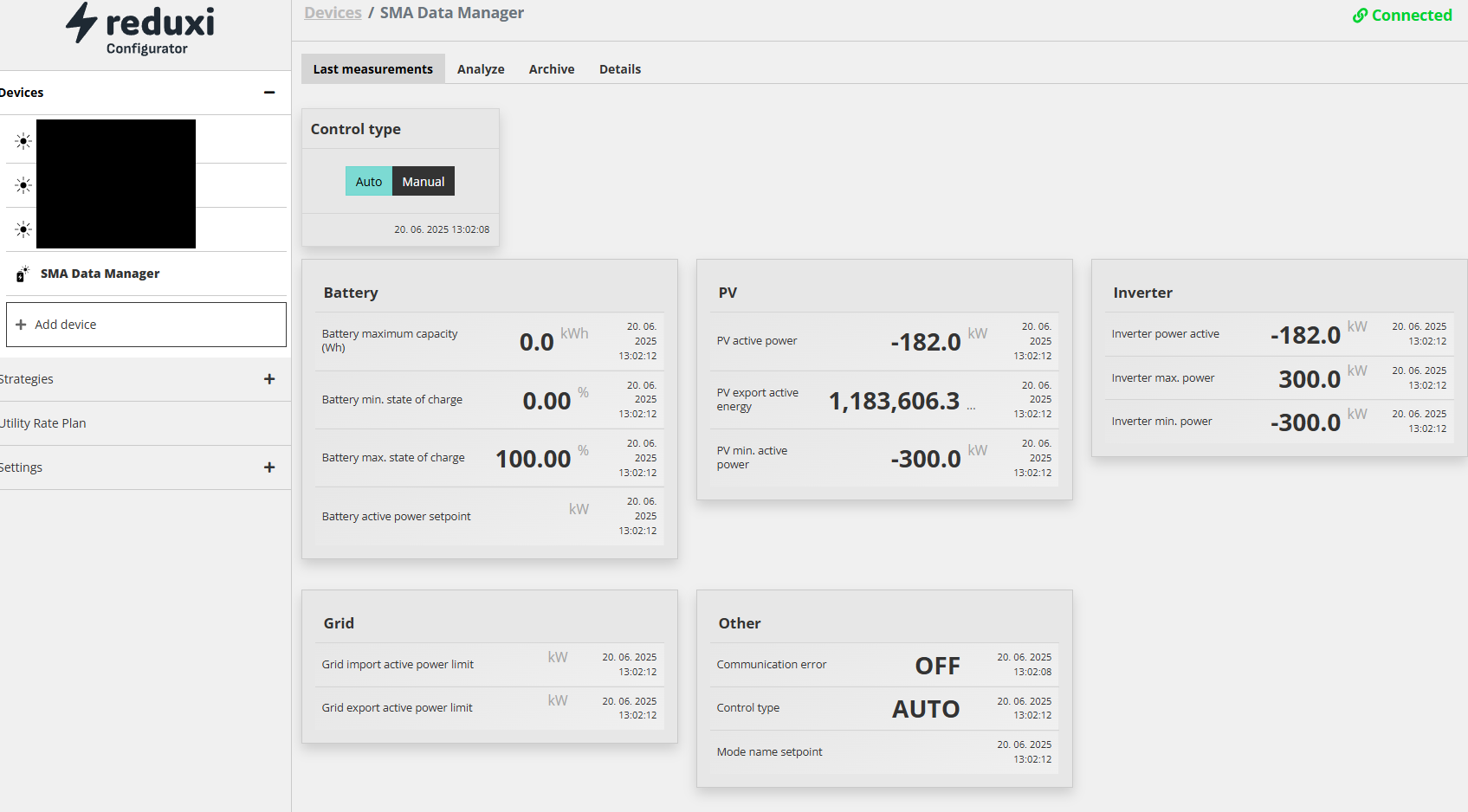

Za dostop do podatkov iz upravitelja podatkov SMA v konfiguratorju Reduxi dostopajte do Naprave/upravitelja podatkov SAM:

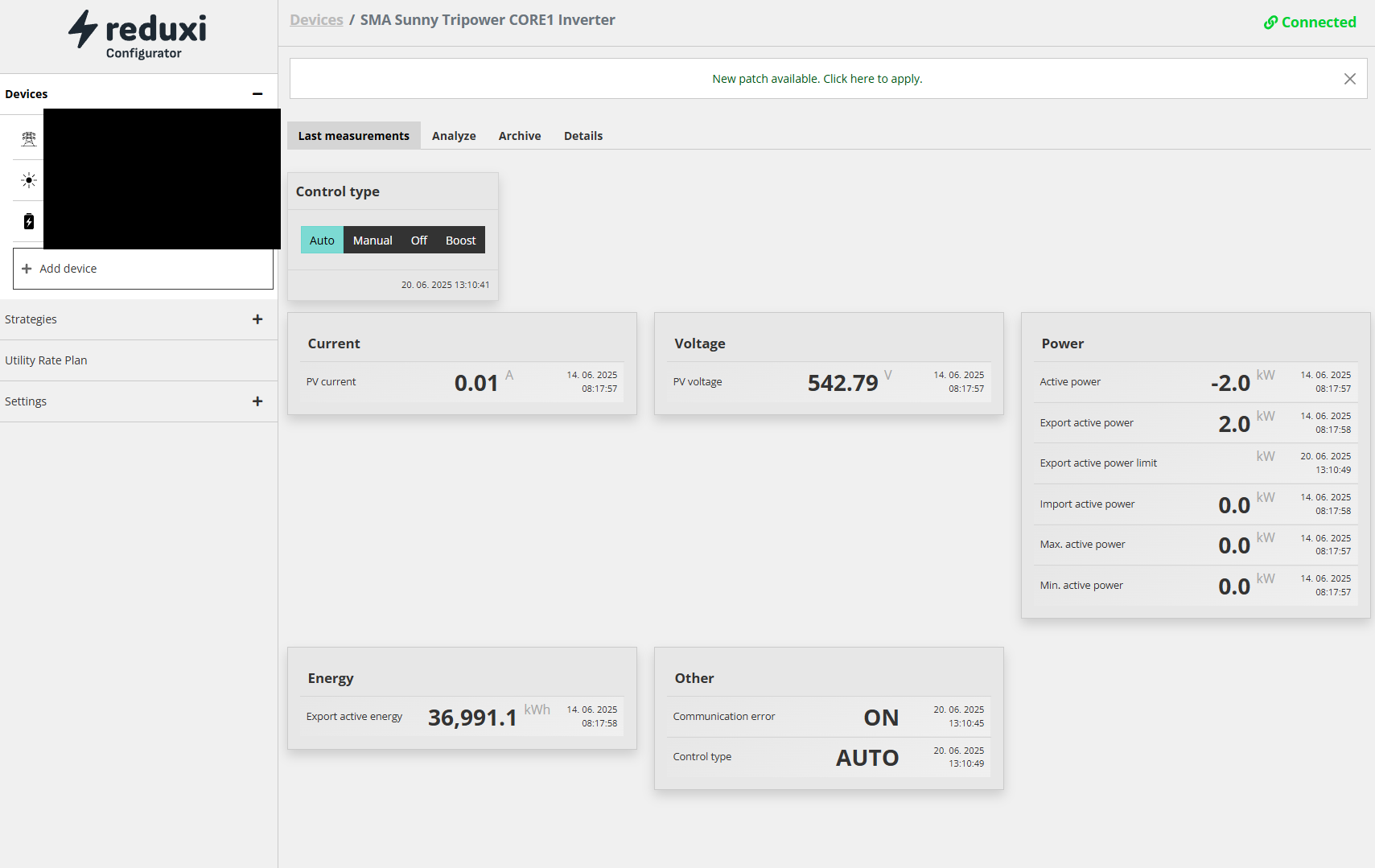

Za dostop do podatkov iz SMA SPEEDWIRE/WEBCONNECT DATA MODULE v konfiguratorju Reduxi dostopajte do Naprave/SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), ki ga opisuje točka 3.2:
Za napreden nadzor vseh naprav integrirajte napravo v načine optimizacije sistema Reduxi. Pod Naprave/vse naprave v konfiguratorju Reduxi, mora biti vrsta nadzora nastavljena na AUTO, tako da bodo ukazi iz načinov optimizacije začeli veljati za naprave.
Če želite doseči največjo prilagodljivost in zmanjšanje stroškov energije glede na dinamično ceno in dinamične tarife, sledite navodilom o tem, kako določiti strategijo na tej povezavi: Strategije za krmilnik Reduxi.
Ko napravo uspešno dodate, jo lahko spremljate in nadzorujete prek aplikacije Reduxi.
