Integroi Sofar 1-70KTL G1-G2 String-invertteri Reduxi-säätimen kanssa Modbus RTU:n kautta, jolloin saavutetaan maksimaalinen joustavuus ja mahdolliset jopa 30 %:n kustannus- ja energiansäästöt.
1. Sofarin dokumentaatio:
Ladattavat dokumentit löytyvät linkistä:
https://downloads.sofarsolar.eu/
Esimerkki 10–15 kW:n String-invertterin käyttöohjeesta on saatavilla linkistä:
2. Fyysinen yhteys merkkijonoinvertterin ja Reduxi-ohjaimen välillä
Fyysinen yhteys on muodostettava, koska Modbus RTU:ta käytetään invertterirajapintaan pääsyyn.

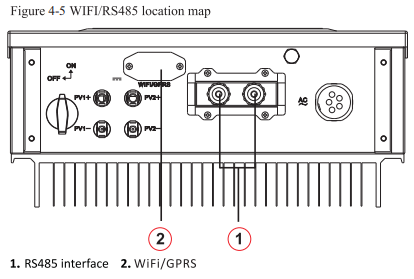

Modbus-tiedonsiirtoliittimien sijainti on kuvassa esitetty RS485-liitännänä.

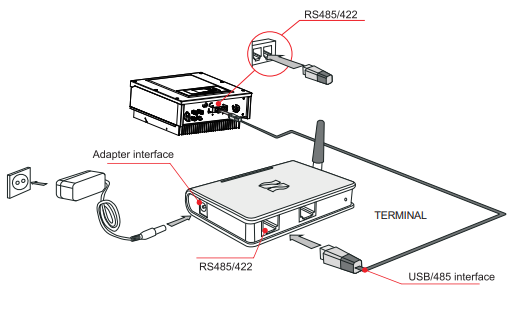

Alla oleva kuva näyttää, miten fyysinen yhteys muodostetaan, jossa Reduxi toimii terminaalin roolissa. Reduxi-ohjaimessa käytetään USB/485-liitännän sijaan porttia 1 tai portti 2.
3. Lisää Sofar String Reduxi-järjestelmään.
Kun olet yhdistänyt Reduxin ja String-invertterin, voit rekisteröidä sen uutena laitteena (Sofar String Inverter).
3.1 Lisää laite (Sunways Hybrid Inverter)
Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.
4.2 Valitse sohva 70KTL G1-G2

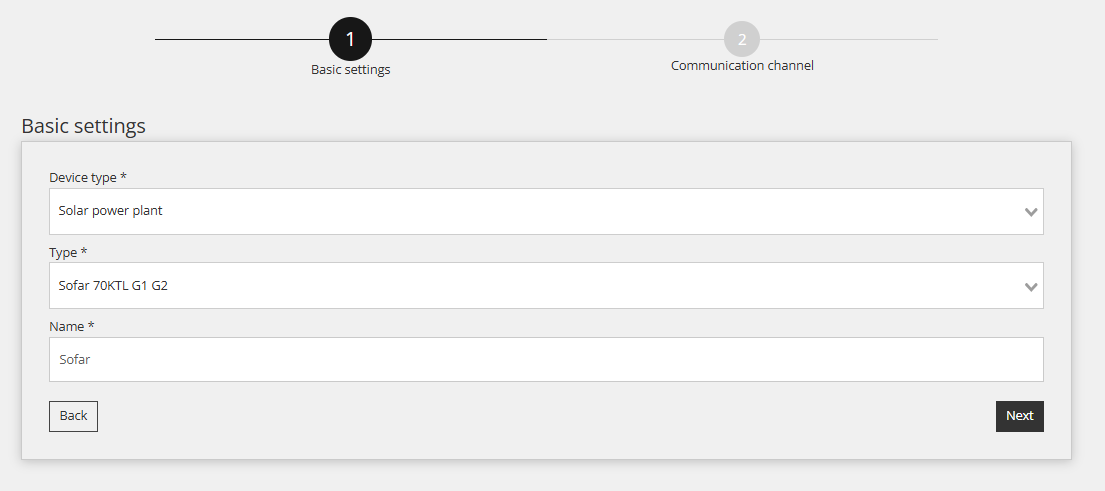

Ensimmäisessä vaiheessa määritetään perusasetukset:
- Valitse laitteen tyyppi: Aurinkovoimala
- Valitse sohva 70KTL G1-G2,
- Nimeä laite.
4.3 Laitteen konfigurointi tiedonsiirtokanavaa varten
Toinen vaihe sisältää tietoliikennekanavan konfiguroinnin, joka on olennainen Modbus RTU -tiedonsiirron asianmukaiselle toiminnalle. Tässä vaiheessa muodostetaan tietoliikenneyhteys Reduxi-ohjaimen ja Sofar-merkkijonoinvertterin välille.

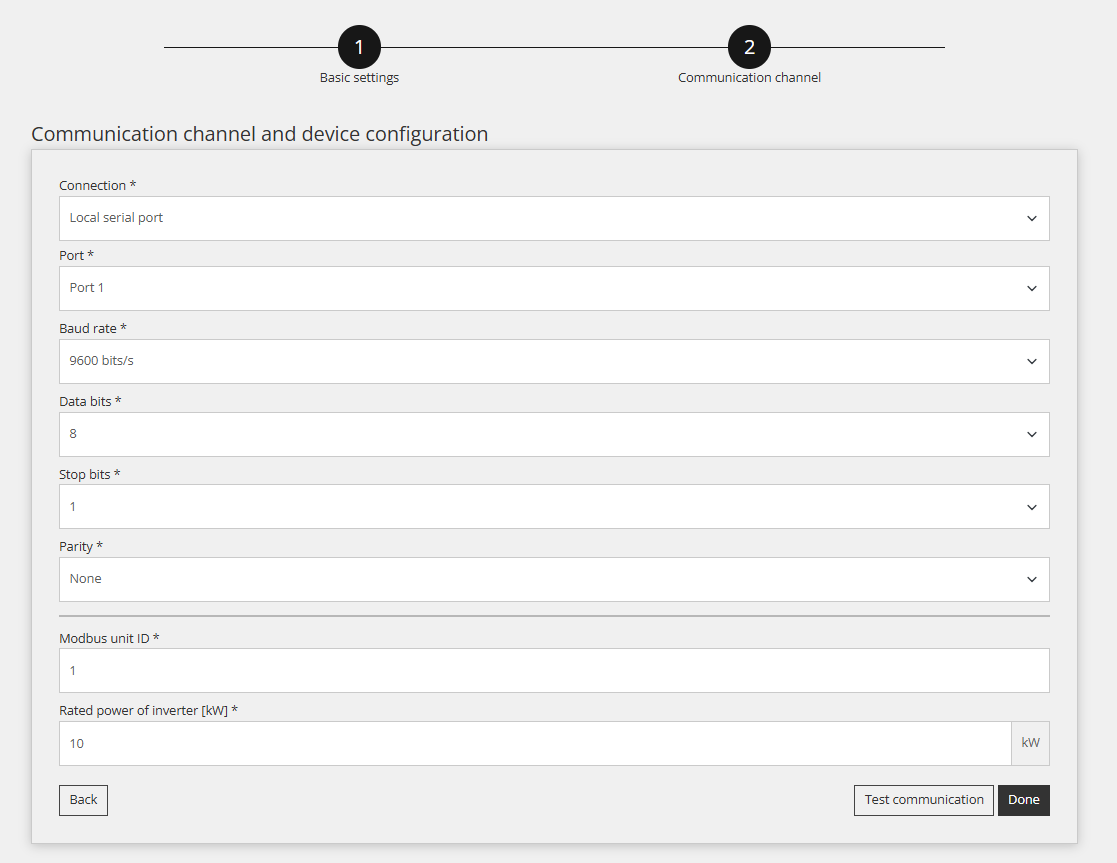

Viestintäkanavan asetukset näkyvät alla:
Kenttien Modbus-yksikön tunnus ja nimellisteho on oltava asetettu.
4.4 Testiviestintä
Edellisessä vaiheessa mainittujen viestintäkanavan kenttien alapuolella on "Testaa viestintä" -painike. Tätä painiketta käytetään tarkistamaan, toimiiko laitteiden välinen Modbus RTU -yhteys oikein.
Onnistunut vastaus:
Epäonnistunut vastaus:
5. Laitteen lukemat
Tämän kohdan tarkoituksena on näyttää, miten laitteen lukemat tarkistetaan. Tämä tehdään kohdassa 'Laite (Sofar String -invertteri)/Viimeisin mittaus'.
Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voidaan valvoa pilvisovelluksen Reduxikautta.
