Reduxi-ohjaimen yhdistäminen ChargeAmps-laturiin (Halo, Luna...). ChargeAmps-laturia voi käyttää Wi-Fin välityksellä ja se käyttää OCPP-protokollaa.
1. Kirjaudu Reduxi-sovellukseen ja aseta staattinen IP-osoite Reduxi-ohjaimelle ja

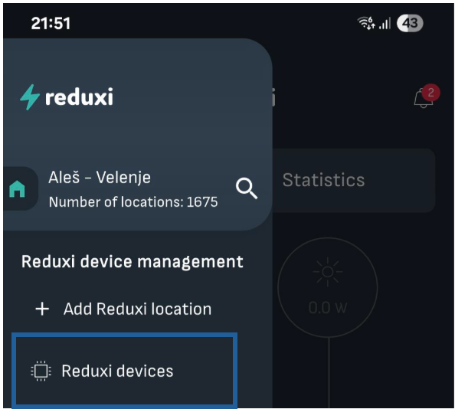

1.1 Kirjaudu Reduxi-sovellukseen -> Valitse valikkokuvakke ja valitse \u00bbReduxi-laitteet\u00ab

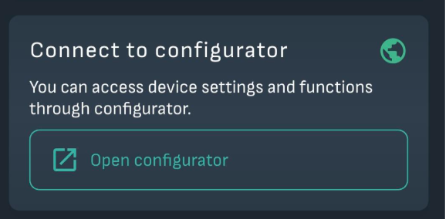

1.2 Valitse \u00abAvaa määritystyökalu\u00bb
1.3 Kirjoita käyttäjätunnus (admin) ja salasana (oletusarvo on admin).

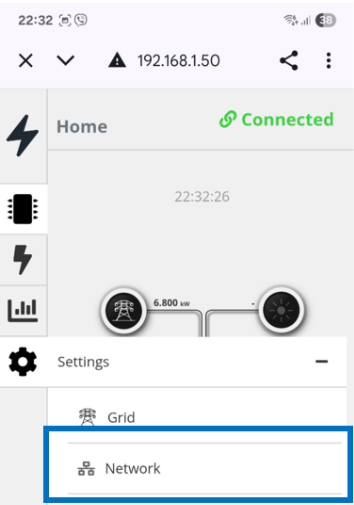

1.4 Valitse Asetukset -> Verkko

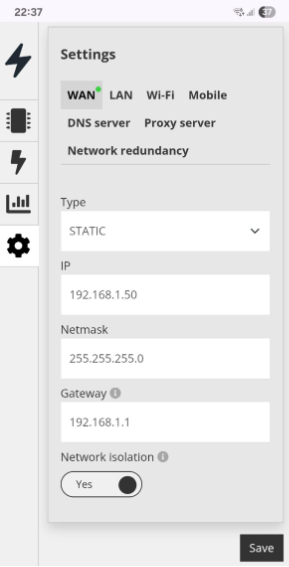

1.5. Valitse \u00abStaattinen IP\u00bb ja kirjoita tiedot staattisille IP-asetuksille kommunikaatiomoduuliin, joka on liitetty LAN-verkkoon (WAN, LAN tai WiFi), ja valitse \u00abTallenna\u00bb
2. Lisää laite ja luo määritys OCPP-kommunikaatiolle laturin ja Reduxi-ohjaimen välille

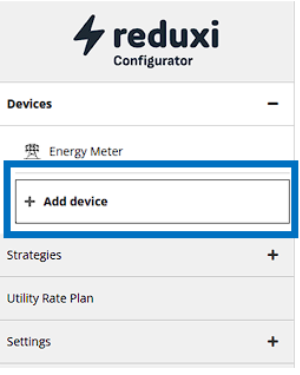

2.1 Valitse \u00abLisää laite\u00bb

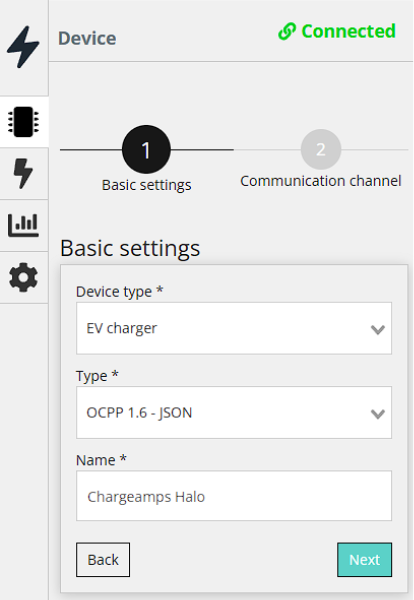

2.2 Kirjoita perustiedot:
- Valitse laitteen tyyppi: Sähköauton laturi
- Valitse tyyppi: OCPP 1.6 - JSON
- Ja nimi

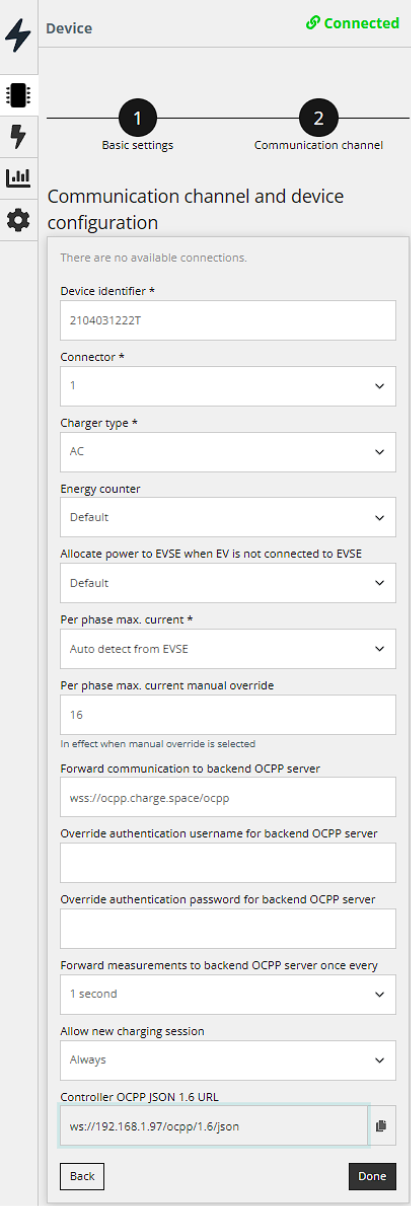

2.3 Määritä OCPP-kommunikaatiokanava:
- Kirjoita \u00abLaitteen tunnus\u00bb (Laturien sarjanumero)
- Määrityssivuun alareunaan on lisätty \u00abOhjaimen OCPP JSON 1.6 URL\u00bb - Esimerkki URL:sta: ws://192.168.1.97/ocpp/1.6/json
3. Määritä OCPP Charge Home -sovelluksessa
Kun olet saanut oikean OCPP-osoitteen, sinun on liitettävä se Charge Home -sovelluksen \u00abCPMS Connection\u00bb -valikkoon.
3.1 Asenna ChargeAmps Installer -sovellus:
Sovellus on saatavilla Google Storessa: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Sovellus on saatavilla Apple App Storessa: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Yhdistä Charge Amps -sovellukseen
Video, miten yhdistät: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Yhdistä laturi samaan Wi-Fi-verkkoon kuin Reduxi-ohjain
Reduxi-ohjain ja ChargeAmps pitää olla yhteydessä samaan Wi-Fi-verkkoon. Tämä voidaan tehdä sovelluksen \u00abInternet\u00bb-valikon kautta. Valitse haluamasi Wi-Fi-verkko ja yhdistä ChargeAmps siihen käyttämällä verkon kirjautumistietoja.

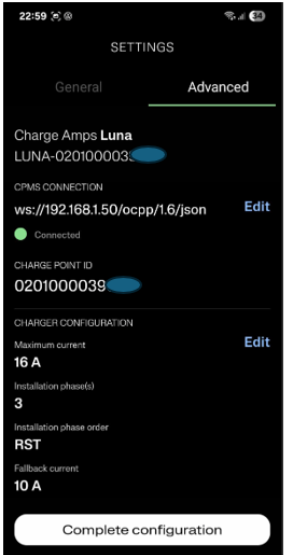

3.4 Valitse \u00abLisäasetukset\u00bb-valikko ja valitse \u00abMuokkaa\u00bb CPMS Connection -kohdan alta

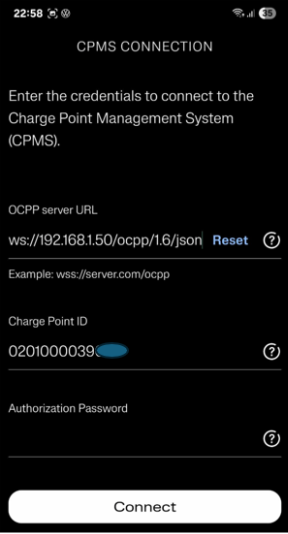

3.5 Kopioi OCPP URL -osoite Reduxi-ohjaimesta kohdasta \u00abLisäasetukset\u00bb ja valitse \u00abMuokkaa\u00bb CPMS Connection -kohdan alta vaiheessa 2.3. (Esimerkki: ws://192.168.1.97/ocpp/1.6/json) ja napsauta \u00abYhdistä\u00bb
3.6 Napsauta seuraavassa vaiheessa \u00abVahvista määritys\u00bb
3.7 Napsauta seuraavassa vaiheessa \u00abYmmärrän\u00bb
4. Testataan kommunikaatiota Reduxi-sovelluksessa
Palaa asetuksiin ja Reduxi-sovellukseen ja napsauta \u00abTestaa kommunikaatio\u00bb
Kommunikaatiovasteessa on kolme erilaista tapausta.

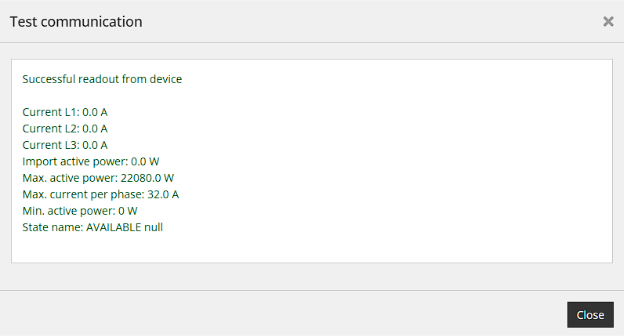

Tapaus 1: Kommunikaatio toimii oikein

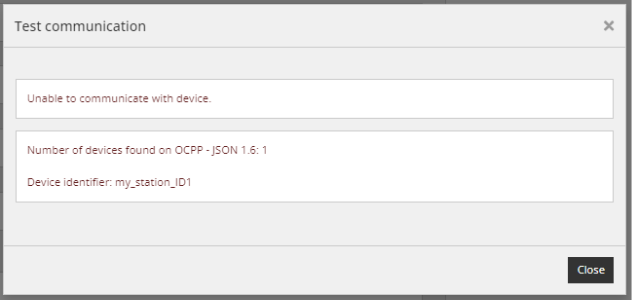

Tapaus 2: Laiteeseen 1 ei saada yhteyttä, laitteen tunnus ei ole asetettu tai se on erilainen
Tapaus 3: OCPP 1.6 -kommunikaatiota käyttävää laitetta ei löydy
