Tämä asiakirja on tarkoitettu laitevalmistajille, esimerkiksi aurinkoinvertterien, hybridi-invertterien ja sähköauton laturien valmistajille. Uuden laitteen integroinnin Reduxi-ympäristöön tekee Reduxin kehitystiimi. Valmistajien tulisi kuitenkin auttaa prosessissa antamalla tarvittavat tiedot.

1 Mikä on Reduxi?

Reduxi on älykäs energianhallintajärjestelmä (EMS), joka optimoi sähkön virtaa tuotannon, varastoinnin ja kulutuksen välillä. Se yhdistää ja ohjaa laitteita, kuten hybridi-, aurinko- tai akkuinverttereitä, sähköauton latureita, lämpöpumppuja, HVAC-järjestelmiä ja verkkomittareita, ja varmistaa, että energiaa käytetään mahdollisimman tehokkaasti ja edullisesti.

Reaaliaikaisen seurannan ja edistyneen optimoinnin avulla Reduxi lisää uusiutuvan energian omakulutusta, vähentää kustannuksia ja tukee verkon vakautta. Akustojärjestelmissä Reduxi koordinoi esimerkiksi akunhallintajärjestelmän (BMS) ja tehonmuunnosjärjestelmän (PCS) välistä tiedonsiirtoa, mutta on tärkeää huomata, että Reduxi itse ei ole invertteri, PCS eikä BMS. Se on kokonaisuutta ohjaava älykkyys, joka hallitsee ja synkronoi niitä.

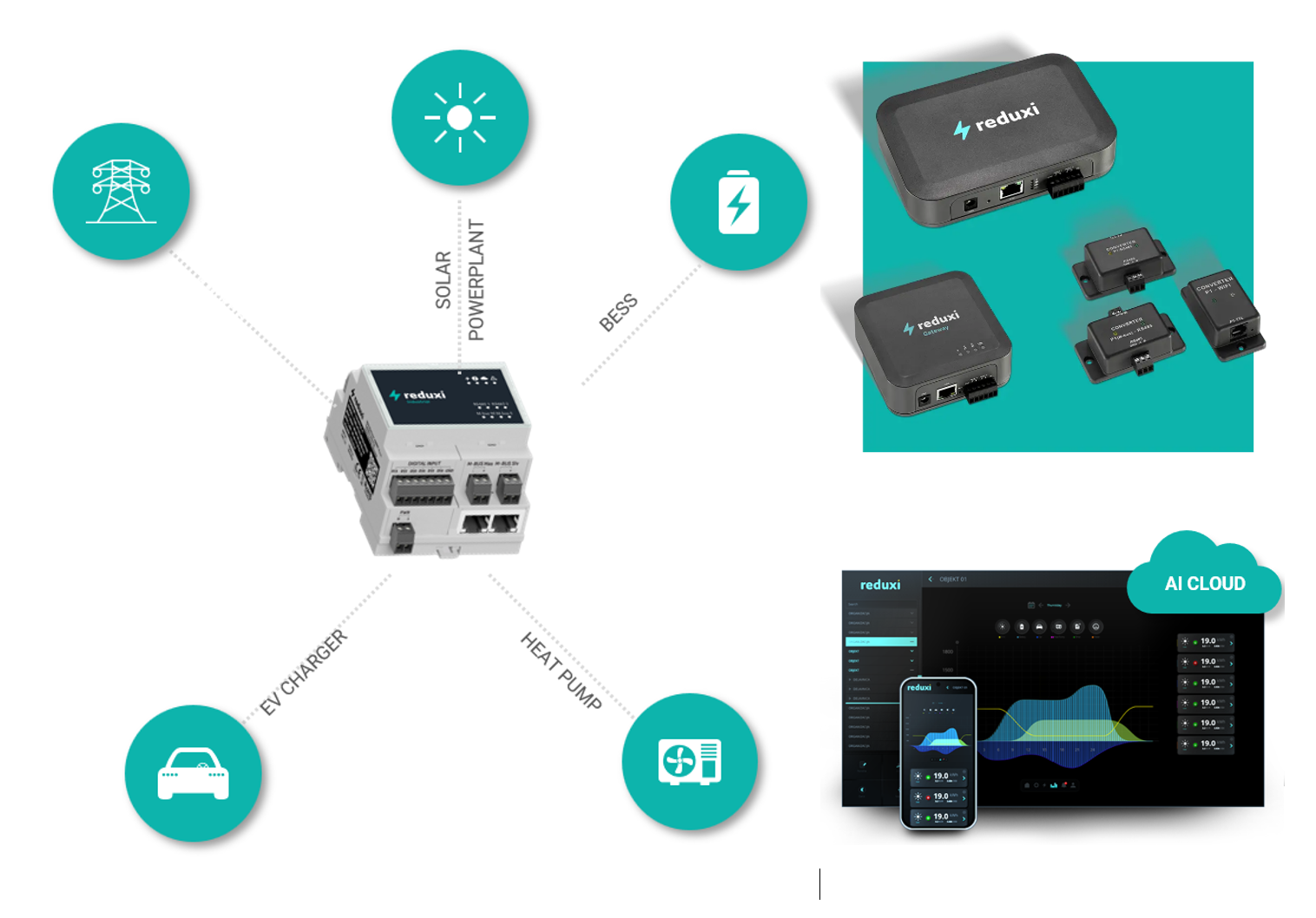

Kuvan tekstikuvaus

Kaavio valkoisella taustalla. Vasemmalla puolella keskellä harmaa DIN-kiskolaite, jossa reduxi Industrial -tarra, useita riviliittimiä (tekstit DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) ja kaksi Ethernet-porttia. Pisteviivat johtavat siitä viiteen vihreään ympyrään, joissa valkoiset kuvakkeet: voimajohtopylväs (vasemmalla ylhäällä, ei tekstiä), aurinko ja pystysuora teksti SOLAR POWERPLANT (ylhäällä), akku ja salama sekä teksti BESS (laitteen oikealla ylhäällä), auto ja teksti EV CHARGER (vasemmalla alhaalla) sekä puhallinyksikkö ja teksti HEAT PUMP (oikealla alhaalla). Oikealla puolella turkoosi neliö, jossa neljä tummanharmaata reduxi-laitetta: suuri Controller, jossa virtaliitäntä, Ethernet-portti ja vihreä riviliitin; pienempi laatikko, teksti reduxi Gateway; ja kolme pientä muunninlaatikkoa, tekstit CONVERTER ja P1 - WiFi (tekstit pieniä). Turkoosin neliön alla vihreä pilvimuoto ja teksti AI CLOUD sekä tumma kuvakaappaus hallintapaneelista, jossa vasemmalla reduxi-valikko, värillinen tehokäyräkaavio ja oikealla useita rivejä arvolla 19.0, sekä sen edessä älypuhelin, jossa reduxi-sovellus ja vastaava kaavio ja rivit arvolla 19.0.

2 Miten Reduxi kommunikoi laitteiden kanssa?

Jotta Reduxi voi toimia EMS:nä, sen on kommunikoitava suoraan liitettyjen laitteiden kanssa. Tähän kuuluu sekä:

• Mittausten ja tilojen lukeminen – Reduxi kerää reaaliaikaista tietoa, kuten tuotantotehon, kulutustasot, varaustilan (SOC), käyttötilan ja verkon tilan.
• Komentojen ja asetusarvojen kirjoittaminen – Reduxi lähettää laitteille aktiivisesti ohjaussignaaleja vaikuttaakseen niiden toimintaan, esimerkiksi säätämällä invertterin tehoa, ohjaamalla akuston lataus- ja purkutehoa, säätämällä sähköauton latausta tai aktivoimalla joustavia kuormia.

Tämä kaksisuuntainen tiedonsiirto on välttämätöntä: ilman sitä Reduxi voisi vain seurata mutta ei optimoida. Vaihtamalla tietoja ja komentoja Reduxi varmistaa, että kukin laite toimii yhteensopivasti muiden kanssa ja että paikalliset energiavirrat vastaavat taloudellisia, teknisiä ja verkon vaatimuksia.

Reduxi tukee standardoituja tiedonsiirtoprotokollia (kuten Modbus (RTU ja TCP), API, DLMS, OCPP ja muut), mikä mahdollistaa saumattoman yhteentoimivuuden hybridi-invertterien, akkuinvertterien, mittarien ja muiden ohjattavien laitteiden kanssa.

Yleisimmin käytetty tiedonsiirtotapa on Modbus.

3 Laitteen integrointivaatimukset Reduxi-ympäristöön

Reduxi-ympäristö tukee tyypillisesti seuraavien laitetyyppien integrointia:

• Akustoenergiavarasto (BESS)
• Aurinkosähköinvertteri (PV)
• Hybridi-invertteri
• Lämmitys-, ilmanvaihto- ja ilmastointijärjestelmä (HVAC)
• Sähköauton latauslaite (EVSE / EV charger)
• Muut yhteensopivat laitteet

Ensisijainen tiedonsiirtoprotokolla laitteiden integroinnissa on Modbus. Myös API-tiedonsiirto, M-bus, analoginen ohjaus (4–20 mA), releohjaus ja vastaavat ovat mahdollisia.
Modbus-pohjaista ohjausta varten valmistajan on siksi toimitettava täydellinen Modbus-rekisterikartta, joka määrittelee selkeästi:

• Input-rekisterit mittaustiedoille (esim. jännite, virta, varaustila).
• Holding-rekisterit ohjauskomennoille (esim. latauksen sallinta/esto, tehorajojen asetus, asetusarvot, sallinta-/estokomennot, tilan valinta).
• Discrete input -tulot järjestelmän tiloille (esim. hälytykset, suojauksen tila).
• Coil-bitit binäärisille ohjaussignaaleille (esim. käynnistys/pysäytys).

Rekisterikartan on mahdollistettava sekä järjestelmäparametrien seuranta että käyttötilojen ohjaus.

Esimerkki Modbus-rekisterimäärittelyistä akustoenergiavarastolle:

(Osoitteet ovat esimerkkejä – valmistajan on määritettävä todelliset arvot rekisterikartassa.)

4 Uuden laitteen integrointivaiheet

1. Valmistajan vahvistus – Valmistaja varmistaa, että laite täyttää aiemmin määritellyt vaatimukset.
2. Dokumentaation toimittaminen – Valmistaja toimittaa tiedonsiirto- ja ohjausdokumentaation, tyypillisesti PDF- tai Excel-muodossa. Siihen kuuluu täydellinen Modbus-rekisterikartta ja yhteenveto tärkeimmistä rekistereistä. Vaihtoehtoiset integrointitavat (esim. API) ovat myös mahdollisia.
3. Laitteen ja Controllerin asennus – Kumppani asentaa laitteen kohdekohteeseen (esim. asuin- tai teollisuuskiinteistöön). Kumppani asentaa ja liittää myös Reduxi Controllerin ja varmistaa, että laite on Reduxin käytettävissä TCP/IP:n, RS485:n tai muun tuetun liitännän kautta.
4. Reduxin toteutus ja testaus – Reduxi-tiimi kehittää ja validoi tiedonsiirron ja ohjauksen annettujen määrittelyjen mukaisesti.
5. Kumppanin tuki testauksen aikana – Kumppani avustaa validoinnissa, erityisesti kun laitteen paikallisessa käyttöliittymässä tarvitaan lisämäärityksiä.
6. Valmistajan tuki – Valmistaja antaa selvennyksiä ja teknistä apua, jos integroinnin aikana ilmenee kysymyksiä.
7. Sertifiointi – Reduxi-tiimi viimeistelee integroinnin ja suorittaa sertifiointitestisarjan laitteen yhteensopivuuden varmistamiseksi.
8. Valmis – Sertifioinnin jälkeen minkä tahansa saman tyyppisen laitteen voi liittää Reduxiin alle minuutissa.

5 Laitetyyppikohtaiset vaatimukset

Tässä osiossa määritellään konkreettiset vaatimukset laitetyypin mukaan:

• Akkuinvertterit
• Hybridi-invertterit
• Aurinkosähköinvertterit (tulossa pian)
• HVAC (tulossa pian)
• Sähköauton latauslaitteet (EVSE) (tulossa pian)
