Voltie-sähköauton laturin liittäminen Reduxi-ohjaimeen
Integroi Voltie-laturit Reduxiin Wi‑Fi-yhteyden ja Voltie-alustan kautta OCPP-protokollalla. Maksimaalinen joustavuus ja jopa 30 %:n kustannussäästöt.

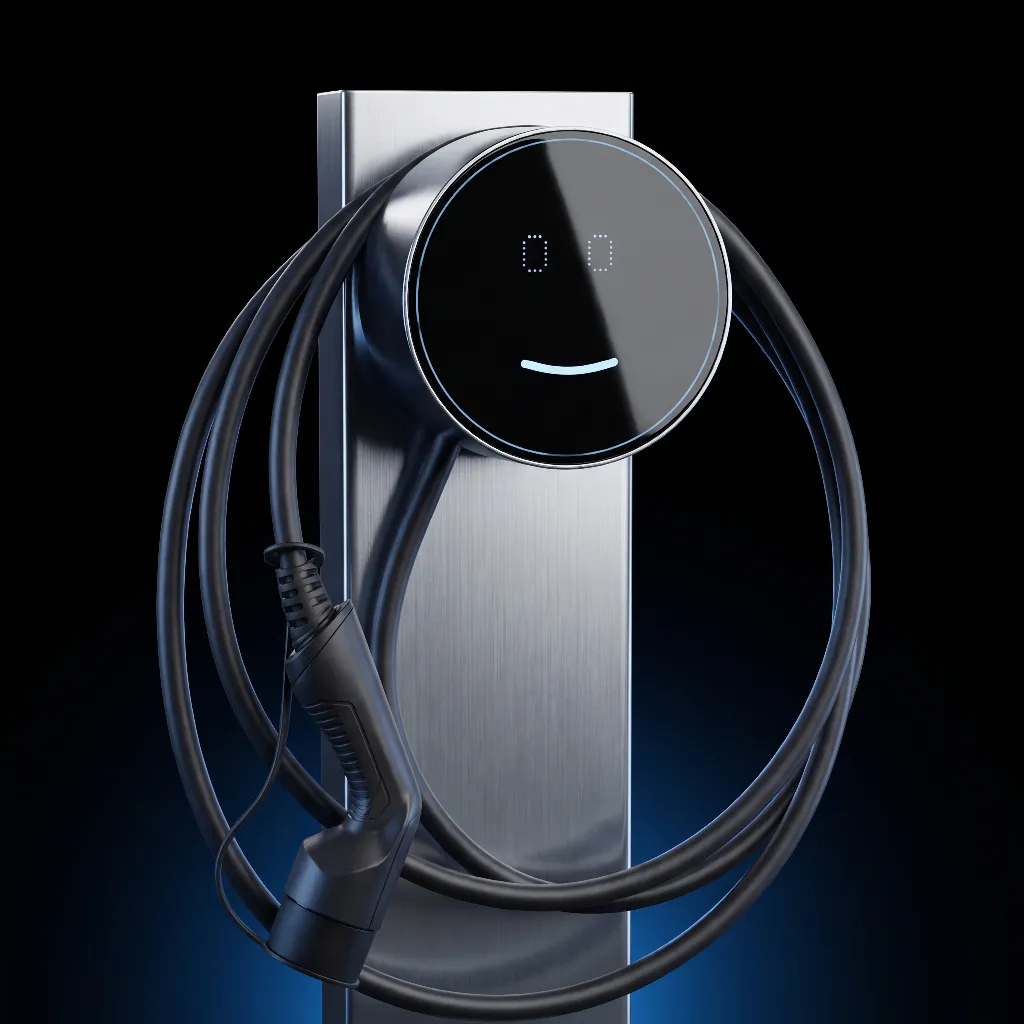

Kuvan tekstikuvaus
Tuotekuva sähköauton laturista tummalla taustalla: seinälle asennettava laturi, jonka pyöreässä mustassa lasietuosassa on pieni valaistu sininen hymyä muistuttava viiva ja kaksi himmeää suorakulmaista numeroa. Laturi on kiinnitetty harjattua metallia olevaan pystylevyyn. Musta latauskaapeli liittimineen on kierretty laitteen ympärille suurina silmukoina. Kuvan alareunassa hohtaa sininen valo. Tekstiä ei ole luettavissa. Kuvateksti nimeää sen Voltie-sähköauton laturiksi.
1 Tekninen dokumentaatio
Valmistajan asiakirjat ja lisätietoja:
- Voltie Quick start – Asennustiedostot, laturin asennusvideot, sovelluksen rekisteröinti, Wi‑Fi-yhteys ja asentajatila.
- Voltie technical data sheet – Laturin tekniset tiedot.
- Open Charge Alliance – OCPP-määritys.
2 Tarvittavat välineet
- Voltie-sähköauton laturi, asennettu ja otettu käyttöön
- Voltie-sovellus älypuhelimessa: laturin rekisteröinti ja Wi‑Fi-yhteys
- Wi‑Fi-verkko, jossa on vakaa internetyhteys
- Reduxi Controller samassa verkossa kiinteällä IP-osoitteella
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Voltie-laturin käyttöönotto
3.1 Voltie-sovellus ja Wi‑Fi-yhteys
Rekisteröi laturi Voltie-sovelluksessa ja yhdistä se Wi‑Fi-verkkoosi. Käyttöönotto tehdään Voltie-alustalla (sovelluksella). Vaiheet näkyvät Voltien videoissa Quick start -sivulla.
3.2 Asennus
Asenna laturi Voltie Quick start -sivulla kuvatulla tavalla. Voltie mainitsee OCPP-protokollan yhdeksi laturin integrointivaihtoehdoista.
4 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
5 Voltie-laturin lisääminen Reduxiin
Näiden vaiheiden avulla voit lisätä uuden Voltie-laturin tai muokata olemassa olevaa.
5.1 Perusasetukset
Kirjaudu paikallisesti Reduxi Configuratoriin (katso kohta 4) ja lisää uusi laite napsauttamalla Add device -painiketta.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemman valikon yläosasta. Logo: reduxi Configurator. Devices (laajennettu, miinusmerkki) sisältää vain painikkeen + Add device (kehystetty). Sen alla: Strategies (+), Utility Rate Plan, Settings (+).
Määritä ensimmäisessä vaiheessa perusasetukset:
- Device type:
EV charger - Type:
Voltie - Name: valitsemasi nimi

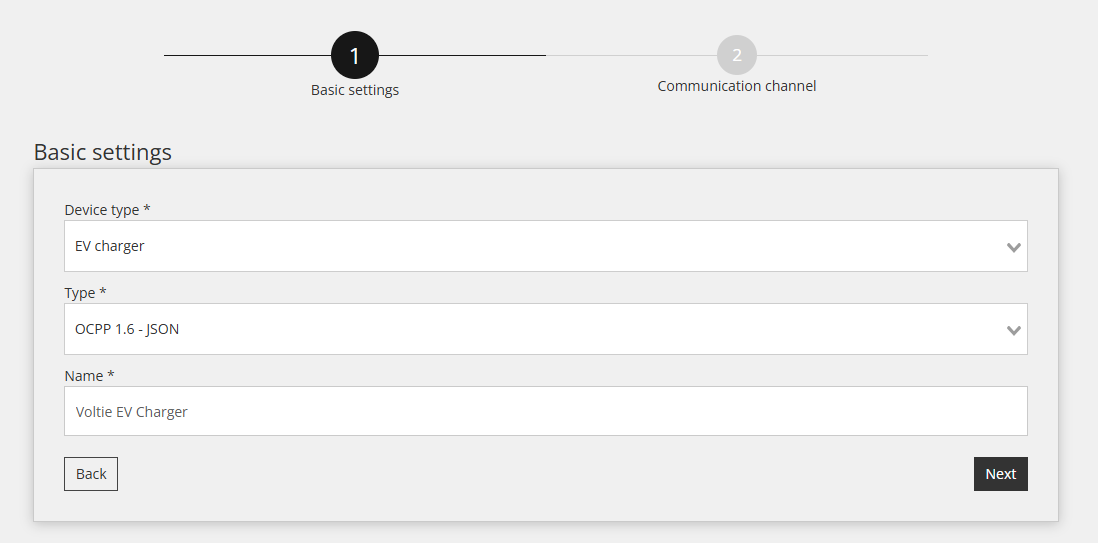

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laiteavustajasta, vaihe 1 Basic settings. Vaiheiden ilmaisin: 1 Basic settings (aktiivinen), 2 Communication channel (harmaana). Otsikko: Basic settings. Kentät: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Painikkeet: Back, Next.
Paina Next.
5.2 Tiedonsiirtoasetukset
Toisessa vaiheessa määritetään OCPP:n tiedonsiirtokanava. Määritä ensin Device identifier. Voit valita sen vapaasti.
OCPP JSON 1.6 -protokollaa varten tarvitaan URL-osoite. Reduxi Controller luo sen automaattisesti. Lisää tämän URL-osoitteen loppuun /Device ID.
| Parametri | Arvo |
|---|---|
| Laitteen tunniste | Vapaasti valitsemasi nimi, esimerkiksi my_station_ID1
|
| URL | Reduxi Controllerin luoma URL-osoite + /Device ID
|
| Esimerkki | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |

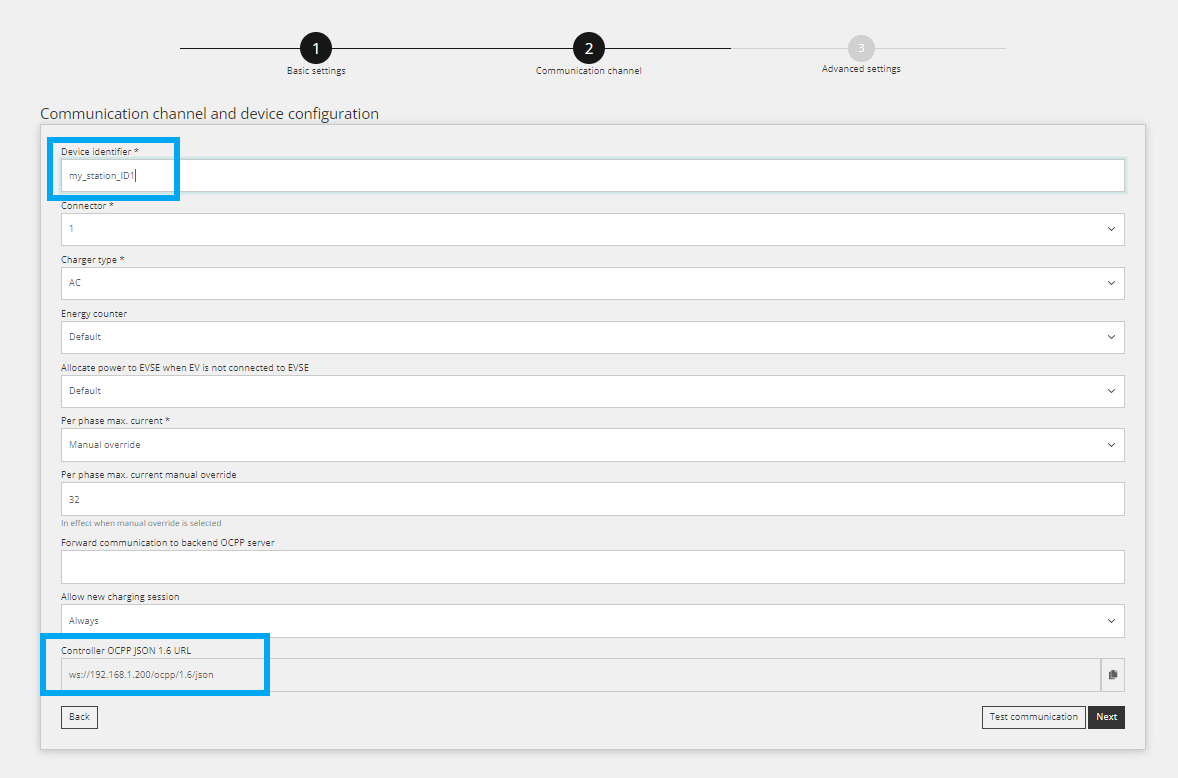

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 2 Communication channel. Edistymispalkki: 1 Basic settings (valmis), 2 Communication channel (aktiivinen), 3 Advanced settings (harmaa). Osion otsikko: Communication channel and device configuration. Kentät: Device identifier *: my_station_ID1 (sininen korostusruutu); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (vihje: In effect when manual override is selected); Forward communication to backend OCPP server: tyhjä; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (vain luku, sininen korostusruutu, kopiointikuvake oikealla). Painikkeet: Back (vasemmalla), Test communication (ääriviivoin) ja Next (tumma) oikealla.
5.3 URL-osoitteen syöttäminen laturiin
Syötä koko URL-osoite, Device ID mukaan lukien, Voltie-laturin OCPP-palvelimen osoitteeksi. Device ID:n on oltava identtinen Reduxin Device identifierin kanssa.
5.4 Testaa tiedonsiirto
Napsauta ohjatun toiminnon alareunassa Test communication. Se lukee Voltie-laturin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
6 Mittausarvojen tarkistus
6.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista arvot Reduxi Configuratorin kohdasta Devices.
6.2 Reduxin ohjauksen käyttöönotto
Jotta Reduxi voi ohjata laitetta, aseta laitteen control type arvoon AUTO Reduxi Configuratorin kohdassa Devices. Vasta silloin strategian komennot vaikuttavat laturiin.
Voit alentaa energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittämällä strategian, kuten kohdassa Reduxi Controllerin strategiat kuvataan.
✓ Yhteenveto
Valmistelu (kohdat 1-2): Lue Voltien asiakirjat ja valmistele laitteet, Controllerin kiinteä IP-osoite mukaan lukien.
Voltie-laturi (kohta 3): Rekisteröi laturi Voltie-sovelluksessa ja yhdistä se Wi‑Fi-verkkoon.
Lisääminen Reduxiin (kohdat 4-5): Kirjaudu Reduxi Configuratoriin, lisää laturi OCPP JSON 1.6 -tyypillä, syötä URL-osoite laturiin ja testaa yhteys.
Käyttöönotto (kohta 6): Tarkista lukemat ja aseta control type -arvoksi AUTO.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Laturi ei yhdisty Controlleriin | Tarkista, että laturin URL-osoite päättyy Device ID:hen ja että Device ID on sama kuin Reduxin Device identifier. Tarkista, että Controllerilla on kiinteä IP-osoite. |
| Laturin Wi‑Fi-yhteys katkesi reitittimen vaihdon jälkeen | Toista Wi‑Fi-määritys Voltie-sovelluksessa. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
