Reduxi Controllerin määritys Reduxi-sovelluksella
Määritä Reduxi Controller Reduxi-sovelluksella: rekisteröidy, yhdistä Controller ja anna verkkoliittymäsi tiedot.
1 Reduxi-sovelluksen lataus ja asennus
Katso video koko määrityksestä tai seuraa alla olevia vaiheita.
Asenna Reduxi-sovellus matkapuhelimeesi:
2 Uuden tilin rekisteröinti Reduxi-sovelluksessa
Luo uusi tili sovelluksessa. Kuvakaappauksissa näkyvät rekisteröinnin vaiheet.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen kirjautumisnäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:44, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 72. Reduxi-logo on ylhäällä. Otsikko: Sign in to your account. Kentät: Email (tyhjä); Password (tyhjä). Valintaruutu: Save credentials (ei valittu). Linkki: Forgotten password?. Painikkeet: Sign in (himmennetty vihreä, ei käytettävissä); Register a new account (vihreä reunus). Jakoviivan alla: linkkiteksti Demo account. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Register account (1/3), tummansininen tausta. Tilapalkki: kellonaika 14:43, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; otsikko Register account (1/3); haalea pyöreä kuvake, jossa kaksi pistettä, taustalla. Teksti: Registration wizard will guide you through the registration process. Please enter your first and last name. Kentät: First name: Reduxi; Last name: User; Email: reduxi.user@reduxi.eu (kenttä aktiivinen vihreällä reunuksella, tekstikohdistin ja kohdistimen kahva näkyvissä). Alla yhtenäinen vihreä painike Next. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Register account (3/3), tummansininen tausta. Tilapalkki: kellonaika 14:43, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 72. Ylhäällä: Back ja vasen nuoli; otsikko Register account (3/3); haalea pyöreä kasvokuvake taustalla. Teksti: Confirm Terms&Conditions and Privacy Policy to finish your registration. Oikealla nuolella varustetut kohdat: Terms and conditions; Privacy policy. Valintaruudut, molemmat valittu: I agree with terms and conditions; I agree with privacy policy. Alla yhtenäinen vihreä painike Finish registration. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen rekisteröinnin tulosnäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:43, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 72. Ylhäällä: Back ja vasen nuoli; otsikko Registration was successful; haalea pyöreä kuvake, jossa kaksi henkilösiluettia, taustalla. Teksti: Registration was successful. Please check your email to confirm your account. Alareunassa yhtenäinen vihreä painike Back to login. Aivan alareunassa harmaa elepalkki.
Kun olet vahvistanut sähköpostiosoitteesi, kirjaudu sovellukseen.
3 Sijainnin luonti ja laitteen lisääminen
3.1 Sijainnin lisääminen
Napauta Menu-kuvaketta (vasemmalla ylhäällä) ja valitse Add location.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen sivuvalikosta, tumma teema, avattuna himmennetyn hallintapaneelin päälle. Tilapalkki: kellonaika 14:04, pilvikuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 77. Valikon yläosa: reduxi-logo; sijaintikortti, jossa vihreä kotikuvake, nimi Demo, teksti Number of locations: (arvo ei näy) ja suurennuslasikuvake. Osio Reduxi device management: + Add Reduxi location (korostettu vaaleammalla pyöristetyllä taustalla); Reduxi devices (piirikuvake). Alemmat kohdat oikealla nuolella: My profile; About app. Versioteksti: Reduxi 3.4.1+136. Himmennetty hallintapaneeli oikealla: kellokuvake, välilehti Statistics, energiavirtasolmut: aurinko, akku, puhallinyksikkö, jossa lämpö- ja prosenttimerkintä, This year -arvo MWh:na sekä alanavigoinnin kohdat, joiden viimeiset ovat control ja Settings. Alareunassa harmaa elepalkki.

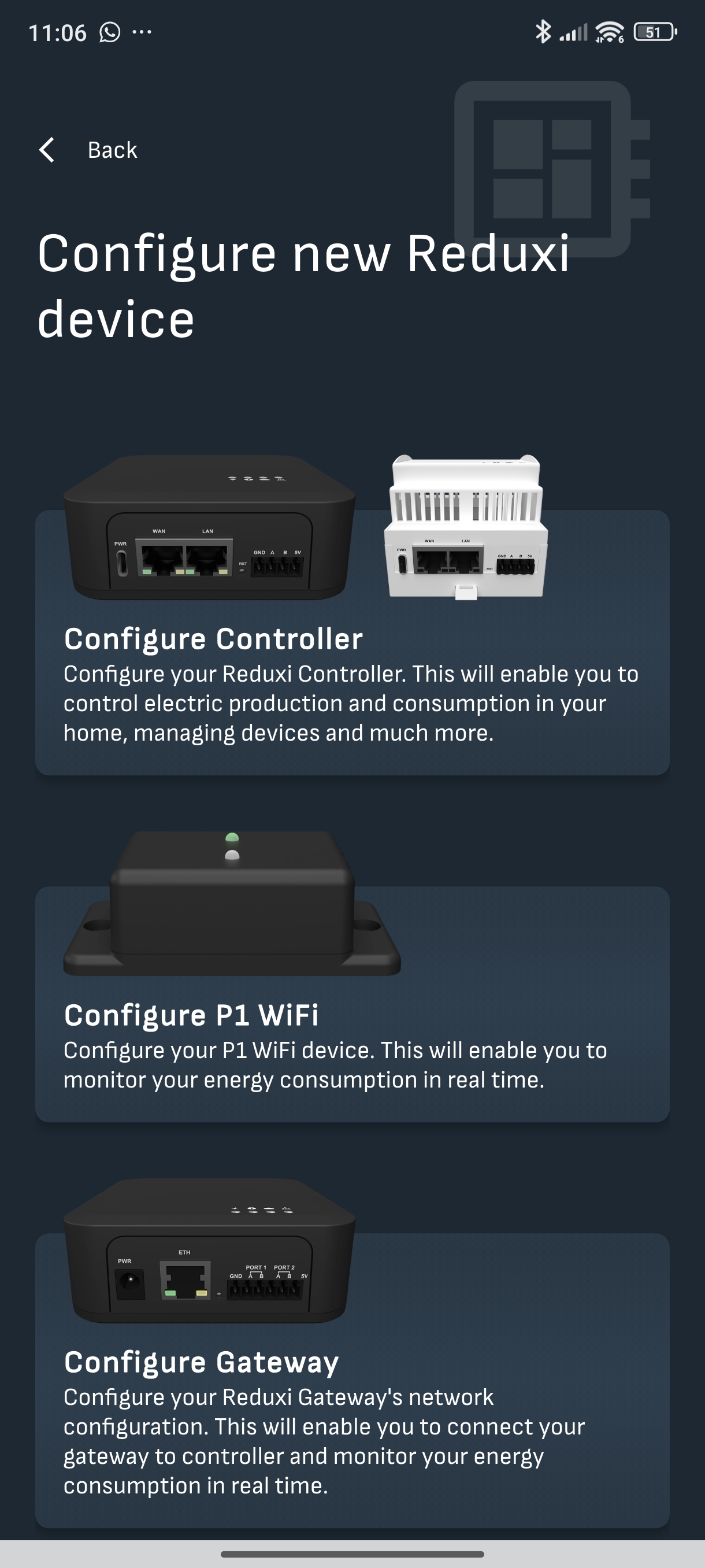

Valitse Configure controller.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Configure new Reduxi device, tummansininen tausta. Tilapalkki: kellonaika 11:06, WhatsApp-kuvake, Bluetooth, signaalipalkit, Wi-Fi 6, akku 51. Ylhäällä: Back ja vasen nuoli; otsikko Configure new Reduxi device; haalea piirikuvake taustalla. Kolme korttia, joissa kussakin laitteen kuva ja teksti. Kortti 1: kuvat mustasta Controllerista (portit PWR, WAN, LAN, RST, GND, A, B, 5V) ja valkoisesta DIN-kiskoon asennettavasta Controllerista (PWR, WAN, LAN, GND, A, B, 5V); otsikko Configure Controller; teksti: Configure your Reduxi Controller. This will enable you to control electric production and consumption in your home, managing devices and much more. Kortti 2: kuva pienestä mustasta laatikosta, jossa kaksi LEDiä (yksi vihreä, yksi valkoinen) ja kiinnitysreunukset; otsikko Configure P1 WiFi; teksti: Configure your P1 WiFi device. This will enable you to monitor your energy consumption in real time. Kortti 3: kuva mustasta laatikosta, jossa portit PWR, ETH, PORT 1 (GND, A, B), PORT 2 (A, B), 5V; otsikko Configure Gateway; teksti: Configure your Reduxi Gateway's network configuration. This will enable you to connect your gateway to controller and monitor your energy consumption in real time. Alareunassa harmaa elepalkki.
Anna sijainnin nimi. Käytä selkeää nimeä, esimerkiksi Demo User home.
Valitse maasi. Alue ja aikavyöhyke valitaan automaattisesti, tai voit valita ne itse.
Valitse maantieteellinen sijaintisi.

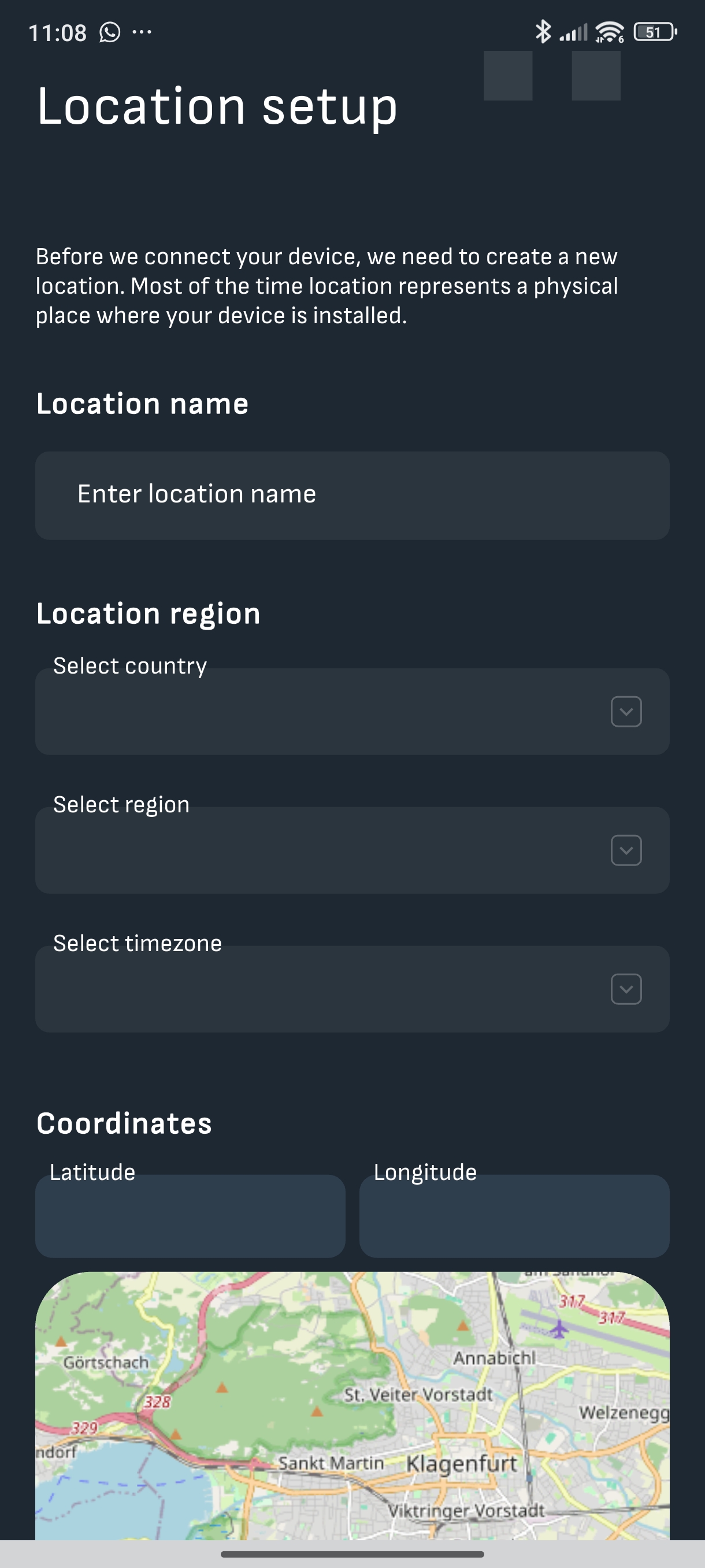

Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Location setup, tummansininen tausta. Tilapalkki: kellonaika 11:08, WhatsApp-kuvake, Bluetooth, signaalipalkit, Wi-Fi 6, akku 51. Kaksi harmaata neliötä oikealla ylhäällä (ei sisältöä). Otsikko: Location setup. Teksti: Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed. Osio Location name: tekstikenttä, paikkamerkki Enter location name. Osio Location region: avattava luettelo Select country (tyhjä); avattava luettelo Select region (tyhjä); avattava luettelo Select timezone (tyhjä); kussakin alanuolikuvake. Osio Coordinates: kentät Latitude (tyhjä) ja Longitude (tyhjä) vierekkäin. Alla pyöristetyillä kulmilla varustettu kartta, jossa Klagenfurtin seutu (karttatekstit: Görtschach, Annabichl, St. Veiter Vorstadt, Welzenegg, Sankt Martin, Klagenfurt, Viktringer Vorstadt, tienumerot 328, 329, 317). Alareunassa harmaa elepalkki, jossa tumma kahva.
3.2 Yhdistäminen Controlleriin
Skannaa Controllerissa oleva QR-koodi.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Scan device's QR code, tummansininen tausta. Tilapalkki: kellonaika 14:18, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 75, vihreä piste. Ylhäällä: Back ja vasen nuoli; suuri otsikko Scan device's QR code; haalea Wi-Fi-symboli taustalla. Kortti, otsikko Scanning QR code ja teksti: Scan the QR code on your Reduxi device to connect to it. Linkki: (?) Where to find QR code?. Kortin alla pyöristetty kameranäkymä, jossa näkyy tummanharmaan laitteen alapuoli, kaksi pyöreää jalkaa, musta kaapeli oikealla ja keltainen Ethernet-kaapeli oikealla alhaalla. Laitteen tarrassa reduxi-logo, kentät VERSION, SERIAL, MAC, MAC (Wi-Fi), LICENSE (arvot peitetty mustalla alueella), kaksi QR-koodia, tekstit Serial no. QR ja WiFi QR, INPUT 12-24V, 1A, POE IEEE 802.3at, Made in Slovenia, Manufacturer: AMIBIT d.o.o., Šaleška cesta 2a, 3320 Velenje, Slovenia, CE-merkki ja RoHS compliant. Valkoinen pyöristetty neliönmuotoinen skannauskehys ja plusmerkki on tarran ja ensimmäisen QR-koodin päällä. Kameranäkymässä vasemmalla alhaalla pyöreä valkoinen painike ja kysymysmerkki, oikealla alhaalla pyöreä vihreä painike ja yliviivattu taskulampun kuvake. Kameranäkymän alla painike Connect manually (vihreä reunus). Alareunassa harmaa elepalkki.
Sovellus yhdistää Controllerin Wi-Fi-hotspotiin. Vahvista yhteys.
Kuvan tekstikuvaus
Kuvakaappaus puhelimen näytöstä Reduxi-sovelluksessa, himmennetty tummalla peitteellä (korkea kuva). Tilapalkki: kellonaika 14:18, Viber-kuvake, Bluetooth, mobiilisignaali, Wi-Fi, akku 75. Vasemmalla ylhäällä paluunuoli ja teksti "Back". Suuri haalistunut Wi-Fi-symboli taustalla oikealla ylhäällä. Otsikko: "Scan device's QR code". Sen alla näytön keskellä harmaa Wi-Fi-symboli ja teksti "Connecting to Reduxi device WiFi". Alaosa on enimmäkseen tyhjää tummaa aluetta. Lähellä alareunaa valkoinen pyöristetty ponnahdusikkuna, jossa ympyräkuvake ja teksti "Searching for device...". Sen alla harmaa puhelimen navigointipalkki, jossa tumma kotipalkki, ja sen alla valkoista tilaa.
Kuvan tekstikuvaus
Kuvakaappaus sovelluksen puhelinnäytöstä, jonka päällä järjestelmän valintaikkuna himmennetyn näytön päällä. Tilapalkki (himmennetty): kellonaika 14:38, WhatsApp-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 74. Himmennetty sovellusnäyttö: Back ja vasen nuoli; otsikko Scan device's QR code; haalea Wi-Fi-symboli; suuri Wi-Fi-kuvake ja teksti Connecting to Reduxi device WiFi. Valkoinen pyöristetty valintaikkuna, otsikko Connect to device ja teksti: Reduxi app wants to use a temporary Wi-Fi network to connect to your device. Network name: Reduxi 2JEB. Painikkeet: Cancel (vaaleanharmaa) ja Connect (sininen). Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus sovelluksen puhelinnäytöstä, alareunassa järjestelmän ponnahdusikkuna, himmennetty tumma tausta. Tilapalkki (himmennetty): kellonaika 14:38, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 74. Himmennetty sovellusnäyttö: Back ja vasen nuoli; otsikko Scan device's QR code; haalea Wi-Fi-symboli; suuri Wi-Fi-kuvake ja teksti Connecting to Reduxi device WiFi. Alareunassa valkoinen pyöristetty ponnahdusikkuna, jossa pyöreä latauskuvake ja teksti Connecting to device.... Aivan alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Searching for Reduxi device, tummansininen tausta ja järjestelmäviesti. Tilapalkki: kellonaika 14:39, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 74. Ylhäällä: Back ja vasen nuoli; otsikko Searching for Reduxi device; haalea suurennuslasikuvake taustalla. Näytön keskiosa on tyhjä. Alaosassa valkoinen pyöristetty ponnahdusikkuna, jossa harmaa asetukset-hammasrattaan kuvake ja teksti Connection successful. Sen alla tummalla taustalla järjestelmäviesti: Connection successful! Redirecting to connection check,... Alareunassa harmaa elepalkki.
3.3 Laitteen ja verkon valinta
Valitse Reduxi-laitteesi. Jos sovellus tarjoaa useampaa kuin yhtä, tarkista S/N laitteen tarrasta.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Searching for Reduxi device, tummansininen tausta. Tilapalkki: kellonaika 14:39, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; otsikko Searching for Reduxi device; haalea suurennuslasikuvake taustalla. Alla yksi kortti, jonka yläreunassa lyhyt vihreä edistymispalkki, laitetunnus PMU8-KOZF-LC5C-2JEB ja kaapelikuvakkeen kanssa osoite 192.168.10.1. Loppu näytöstä on tyhjä. Alareunassa harmaa elepalkki.
Valitse verkkoyhteyden tyyppi.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Initial configuration, tummansininen tausta. Tilapalkki: kellonaika 14:39, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; suuri otsikko Initial configuration; haalea palvelin- ja salamakuvake taustalla. Kortti, jossa kuva tummanharmaasta Controllerista (ylhäältä katsottuna) ja sen alla tunnus PMU8-KOZF-LC5C-2JEB. Teksti: Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of a option. After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address. Kolme painiketta oikealla nuolella: Wired connection (Ethernet) ja kaapelikuvake; Wireless connection (Wi-Fi) ja Wi-Fi-kuvake; Mobile connection (SIM card) ja SIM-korttikuvake. Niiden alla himmennetty vihreä painike: Save configuration (ei käytettävissä). Alareunassa harmaa elepalkki.
Jos yhdistät Wi-Fi-verkkoon, odota, kunnes sovellus on valmis skannaamaan. Valitse sitten oikea Wi-Fi-verkko ja anna salasana.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Wireless connection config, tummansininen tausta. Tilapalkki: kellonaika 14:39, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; otsikko Wireless connection config; haalea Wi-Fi-symboli taustalla. Teksti: Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network. If your network is using password enter it below. Kenttä Network name (SSID): näyttää Scanning in progress... ja vihreän pyörivän ilmaisimen. Painike Next (himmennetty vihreä, ei käytettävissä). Linkkiteksti: Manual network setup. Loppu näytöstä on tyhjä. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus puhelimen näytöstä Reduxi-sovelluksessa, tumma teema, otsikko "Wireless connection config". Tilapalkki: kellonaika 14:40, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Vasemmalla ylhäällä paluunuoli ja teksti "Back". Suuri haalistunut Wi-Fi-symboli taustalla oikealla ylhäällä. Teksti: "Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network." ja "If your network is using password enter it below." Avattava kenttä "Network name (SSID)": amibit, ja turkoosi vaihtonuolten kuvake. Kenttä "Password" (korostettu turkoosilla reunuksella, lukkokuvake): mypassword, tekstikohdistin ja sen alla turkoosi valintakahva. Valintaruutu "Remember password": valittu. Turkoosi painike: "Next". Sen alla linkkimäinen teksti "Manual network setup". Kuvan alareunassa puhelimen navigointipalkki (harmaa, tumma pyöristetty kotipalkki) ja valkoista tilaa.
3.4 IP-osoitteen asetus
Kun olet yhdistänyt Wi-Fi-verkkoon tai valinnut Ethernetin, valitse, tuleeko IP-osoite verkkosi reitittimeltä (DHCP) vai onko se staattinen.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Wireless connection config, tummansininen tausta. Tilapalkki: kellonaika 14:40, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; otsikko Wireless connection config; haalea Wi-Fi-symboli taustalla. Teksti: Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address. Kortti 1, otsikko Automatic IP (DHCP): Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device. Kortti 2, otsikko Static IP: Device will use static IP address. You need to set up IP address, netmask and gateway. It si suggested you select IP address that is not used by DHCP server. Loppu näytöstä on tyhjä. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Wireless connection config, jonka päällä valintaikkuna himmennetyn näytön päällä. Tilapalkki: kellonaika 14:40, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Himmennetty tausta: Back, otsikko Wireless connection config, teksti Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address., kortti Automatic IP (DHCP) ja teksti Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device., kortti Static IP ja teksti Device will use static IP address. You need to set up IP address, netmask and gateway. Etualalla valintaikkuna: tumma turkoosi ympyrä ja valkoinen valintamerkki, otsikko Configuration done, teksti Wireless configuration (Wi-Fi) was successfully set up. You can now proceed to the next step., yhtenäinen vihreä painike Confirm. Alareunassa harmaa elepalkki.
Valitse Save configuration.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Initial configuration, tummansininen tausta. Tilapalkki: kellonaika 14:40, WhatsApp-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; suuri otsikko Initial configuration; haalea palvelin- ja salamakuvake taustalla. Kortti, jossa kuva tummanharmaasta Controllerista (ylhäältä katsottuna) ja sen alla tunnus PMU8-KOZF-LC5C-2JEB. Teksti: Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of a option. After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address. Kolme painiketta oikealla nuolella: Wired connection (Ethernet) ja kaapelikuvake; Wireless connection (Wi-Fi) ja Wi-Fi-kuvake, jossa vihreä valintamerkki; Mobile connection (SIM card) ja SIM-korttikuvake. Niiden alla yhtenäinen vihreä painike: Save configuration. Alareunassa harmaa elepalkki.
4 Verkkoliittymän tietojen syöttö
Anna sähköverkkoliittymäsi perustiedot:
- Verkon johdonsuojakatkaisijat ampereina. Tämä on fyysinen enimmäisvirta, jonka voit ottaa verkosta ilman että katkaisijat laueavat.
- Verkosta oton ja verkkoon syötön raja kilowatteina. Nämä ovat verkonhaltijan sinulle liittymissopimuksessa määrittämät rajat.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen näytöstä Grid settings, tummansininen tausta. Tilapalkki: kellonaika 14:41, Viber-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Ylhäällä: Back ja vasen nuoli; otsikko Grid settings; haalea kannettavan ja puhelimen kuvake taustalla. Kentät: Fuse L1: 32; Fuse L2: 32; Fuse L3: 32 (aktiivinen, vihreä reunus ja tekstikohdistin). Kortti Import & export power limits ja kynäkuvake (muokkaus): Import power active limit (kW): 22; Export power active limit (kW): 17.7. Kortin alla yhtenäinen vihreä painike Save ja vihreäreunainen painike Skip. Alareunassa harmaa elepalkki.
Napauta Save ja odota, kunnes määritys on tallennettu Controlleriin ja pilvitiliisi.
Kuvan tekstikuvaus
Kuvakaappaus sovelluksen puhelinnäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:41, Viber-kuvake, Bluetooth, VoLTE, 5G-signaali, Wi-Fi, akku 73. Näytön keskellä suuri tumma turkoosi ympyrä, jossa valkoinen pilvikuvake ja ylöspäin osoittava nuoli. Sen alla teksti Saving configuration ja lähtölaskenta 29 s. Loppu näytöstä on tyhjä. Alareunassa vaaleanharmaa palkki, jossa tummanharmaa pyöristetty kahva, on puhelimen elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus sovelluksen puhelinnäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:41, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Keskellä suuri tumma turkoosi ympyrä, jossa valkoinen pilvikuvake ja alaspäin osoittava nuoli. Sen alla otsikko Checking saved configuration ja teksti: Checking if Reduxi device is connected to the network. This may take a few moments. Loppu näytöstä on tyhjä. Alareunassa vaaleanharmaa palkki, jossa tummanharmaa kahva, on puhelimen elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus sovelluksen puhelinnäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:41, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Keskellä suuri tumma turkoosi ympyrä, jossa valkoinen pyöreän nuolen ja pilven kuvake. Sen alla otsikko Saving configuration to Reduxi Cloud ja teksti: Reduxi Cloud is a service that allows you to monitor your energy consumption in real time and control your devices remotely. Please wait while we save your configuration. Loppu näytöstä on tyhjä. Alareunassa harmaa elepalkki.
5 Määrityksen viimeistely ja laitteiden lisääminen
Perusmääritys on nyt valmis. Seuraavalla näytöllä voit:
- Lisätä laitteesi (PV, akusto, sähköauton laturi ...) suoraan: napauta Open configurator.
- Päivittää Controllerin laiteohjelmiston, jos päivitys on saatavilla.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen laitetietonäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:42, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Vasemmalla ylhäällä: Back ja vasen nuoli. Kortti, jossa kuva tummanharmaasta Controllerista, tunnus PMU8-KOZF-LC5C-2JEB, numero 2967 sekä Wi-Fi-kuvake ja tila Connected. Kortti Update available: teksti New update is available for your Reduxi device; painike Download and install update (vihreä reunus, latauskuvake). Kortti Connect to configurator (maapallokuvake): teksti You can access device settings and functions through configurator; painike Open configurator (vihreä reunus, neliön ja nuolen kuvake). Kortti Unit details: kenttä Unit ID: PMU8-KOZF-LC5C-2JEB; kenttä CPU serial number (arvo katkeaa elepalkin kohdalla). Alareunassa harmaa elepalkki.
Voit lisätä laitteita myös myöhemmin. Napauta Menu-painiketta (vasemmalla ylhäällä), valitse Reduxi devices ja napauta Open configurator. Samasta valikosta voit tarkistaa laiteohjelmistopäivitykset ja asentaa ne.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen sivuvalikosta, tumma teema, avattuna himmennetyn hallintapaneelin päälle. Tilapalkki: kellonaika 14:42, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Valikon yläosa: reduxi-logo; sijaintikortti, jossa vihreä kotikuvake, nimi demo 123, teksti Number of locations: 1 ja suurennuslasikuvake. Osio Reduxi device management: + Add Reduxi location; Reduxi devices (piirikuvake). Osio Integrations: Moj Elektro (pistokekuvake). Lisäkohta, jossa palvelin- ja salamakuvake: Agreed network power. Alemmat kohdat oikealla nuolella: My profile; About app. Versioteksti: Reduxi 3.4.1+136. Himmennetty hallintapaneeli oikealla: kellokuvake, välilehti Statistics, välilehti Energy, energiavirtasolmut ja alanavigoinnin kohdat, joiden viimeiset ovat control ja Settings. Alareunassa harmaa elepalkki.
Kuvan tekstikuvaus
Kuvakaappaus mobiilisovelluksen laitetietonäytöstä, tummansininen tausta. Tilapalkki: kellonaika 14:42, Viber-kuvake, Bluetooth, signaalipalkit, Wi-Fi, akku 73. Vasemmalla ylhäällä: Back ja vasen nuoli. Kortti, jossa kuva tummanharmaasta Controllerista, tunnus PMU8-KOZF-LC5C-2JEB, numero 2967 sekä Wi-Fi-kuvake ja tila Connected. Kortti Update available: teksti New update is available for your Reduxi device; painike Download and install update (vihreä reunus, latauskuvake). Kortti Connect to configurator (maapallokuvake): teksti You can access device settings and functions through configurator; painike Open configurator (vihreä reunus, neliön ja nuolen kuvake). Kortti Unit details: kenttä Unit ID: PMU8-KOZF-LC5C-2JEB; kenttä CPU serial number (arvo katkeaa elepalkin kohdalla). Alareunassa harmaa elepalkki.
Seuraava vaihe: laitteiden lisääminen järjestelmään (PV, akusto, sähköauton laturi ...)
✓ Yhteenveto
Asennus ja rekisteröinti (kohdat 1–2): Asenna Reduxi-sovellus ja rekisteröi uusi tili. Vahvista sähköpostiosoitteesi ja kirjaudu sisään.
Controllerin liittäminen (kohta 3): Lisää sijainti, skannaa QR-koodi, valitse laite ja verkko, aseta IP-osoite ja tallenna.
Verkkotiedot (kohta 4): Anna verkon johdonsuojakatkaisijat ampereina sekä verkosta oton ja verkkoon syötön raja kilowatteina. Napauta Save.
Viimeistely (kohta 5): Avaa Configurator lisätäksesi laitteesi tai päivitä laiteohjelmisto.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Sovellus tarjoaa useampaa kuin yhtä Reduxi-laitetta | Tarkista S/N laitteen tarrasta ja valitse vastaava laite. |
| Wi-Fi-verkkoa ei näy luettelossa | Odota, kunnes sovellus on valmis skannaamaan, valitse sitten verkko ja anna salasana. |
| En ole varma, miten staattinen IP-osoite asetetaan | Katso reitittimen käyttöopasta. Reduxi suosittelee staattista IP-osoitetta Reduxi-laitteelle ja kaikille liitetyille laitteille. |
