Reduxin ja FOX ESS G-Max C&I -hybridi-invertterin älykäs integrointi leikkaa kustannuksia jopa 70 % Modbus TCP/IP:n kautta

1. Fyysinen liitäntä

Alla näkyy symbolinen kuva koko yhteydestä Reduxi-ohjaimesta invertteriin:

2. FOX ESS G-Maxin viestintäasetukset

Fox ESS G-Maxilla IP on määritettävä staattisesti ja myös kauko-ohjaus on aktivoitava.

Asetukset voidaan tehdä suoraan käyttöliittymässä.

2.1 IP-osoitteen asettaminen

Huomaa, että IP-osoite on asetettava staattiseksi.

1. Paina pääsivulla Valikko-painiketta oikeassa yläkulmassa ja valitse sitten verkkoasetukset.
2. Kirjoita seuraavassa valikossa asetukset paikallisen verkkosi mukaan ja vahvista ne.

3. Palaa aloitusnäyttöön.

2.2 Kauko-ohjauksen aktivointi

1. Pääsivulla voit asettaa ohjaustyypin vasemmassa yläkentässä.
2. Aktivoi “etä”-painike keskusliittimen välilehdellä.



Nyt voit siirtyä seuraavaan vaiheeseen.

3. Lisää FOX ESS G-MAX C&I Reduxi-järjestelmään

Kun olet yhdistänyt Reduxin ja FOX ESS G-Maxin, voit rekisteröidä sen uutena laitteena (Fox ESS G-Max).

3.1 Lisää laite (Fox ESS G-Max)

Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.

3.2 Valitse FOX ESS G-Max

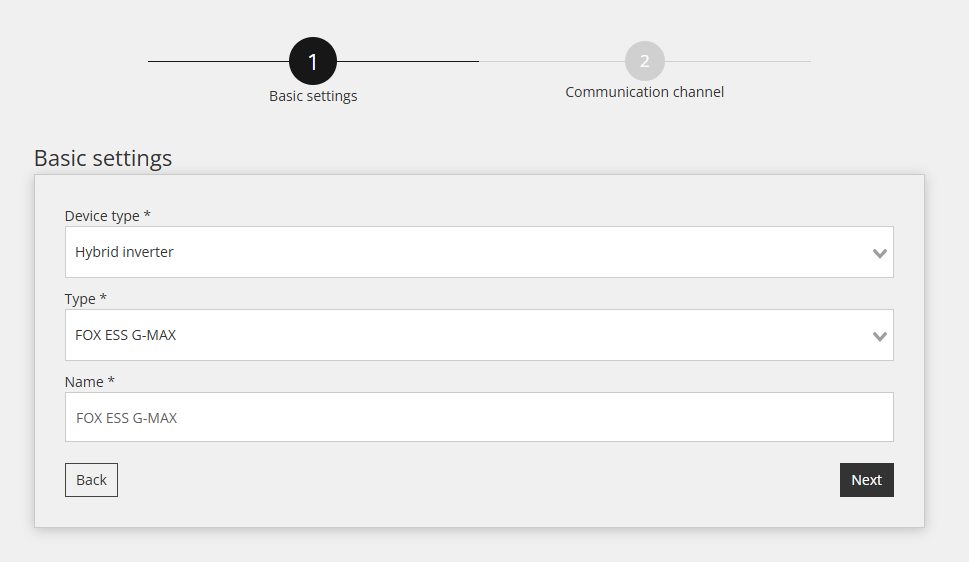

Ensimmäisessä vaiheessa määritetään perusasetukset:

• Valitse Laitetyyppi: Hybrid Inverter,
• Valitse Tyyppi: FOX ESS G-Max,
• Nimeä laite haluamallasi tavalla esimerkiksi: FOX ESS G-Max


3.3 Laitteen konfigurointi tiedonsiirtokanavaa varten

Toinen vaihe sisältää tiedonsiirtokanavan määrittämisen, mikä on välttämätöntä asianmukaisen Modbus TCP/IP -tiedonsiirron kannalta. Tässä vaiheessa muodostetaan tiedonsiirtoyhteys Reduxi-ohjaimen ja Fox ESS G-Max -invertterin välille.

Viestintäkanavan asetukset näkyvät alla:

• Yhteys: TCP/IP
• IP: Kirjoita Fox ESS G-Maxin IP-osoite
• Portti: 502
• Modbus-yksikön tunnus: Tämä on sama tunnus kuin invertterissä on asetettu (oletuksena 1)
• Invertterin nimellisteho: Syötetään invertterin mukaan (esimerkiksi 100 kW)

3.4 Testiviestintä

Kaikkien edellisessä vaiheessa mainittujen viestintäkanavan kenttien alapuolella on "Testaa viestintä" -painike.

Tätä painiketta käytetään tarkistamaan, toimiiko laitteiden välinen Modbus TCP/IP -yhteys oikein.

Onnistunut vastaus (esimerkki):

Epäonnistunut vastaus (esimerkki):

3.5 Laitteen lukemat

Tässä osiossa näytetään, miten voit tarkistaa laitteen mitatut arvot ja onko se yhteydessä oikein. Tämä voidaan tehdä kohdassa "Laitteet /FOX ESS G-Max /Viimeisin mittaus."

Saat lisäohjausta integroimalla laitteen Reduxi-järjestelmän optimointitiloihin. Laitteet /FOX ESS G-Max -kohdassa Reduxi-konfiguraattorissa ohjaustyyppi on asetettava arvoon AUTO, jotta strategian komennot vaikuttavat akkuun.

Jotta saavutat maksimaalisen joustavuuden ja energian kustannusten alennuksen suhteessa dynaamiseen hintaan ja dynaamisiin hintoihin, noudata strategian määrittämistä koskevia ohjeita tässä linkissä: Reduxi-ohjaimen strategiat.

Kun laite on lisätty onnistuneesti, sitä voidaan valvoa ja ohjata Reduxi-sovelluksen kautta.
