Leikkaa energiakustannuksia jopa 70 %: Reduxi integroi SolaX Power X1/X3 Hybrid Inverters G4/Pro/Ultra -invertterit Modbus TCP/IP:n tai RTU:n kautta.
1. Solax-laiteohjelmisto

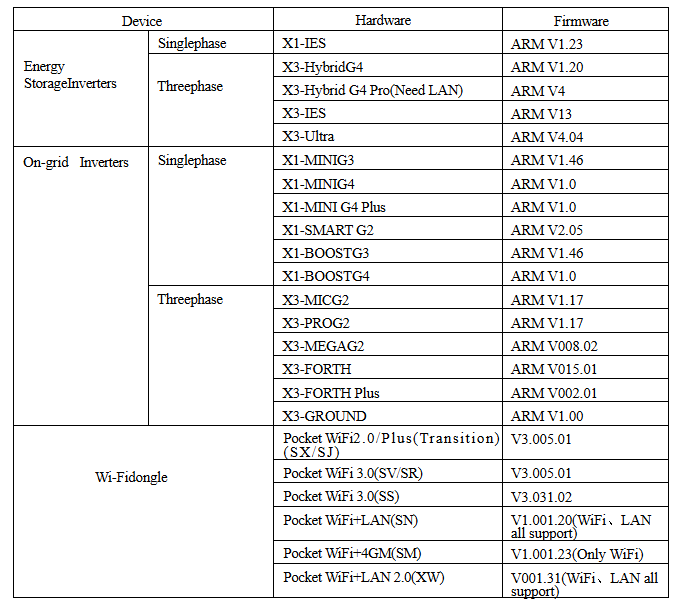

Huomautus: Invertterissä on oltava uusin laiteohjelmistopäivitys. Ota yhteyttä suoraan Solax Power -tukeen osoitteessa
2. Fyysinen yhteys
2.1 Modbus TCP/IP
Alla on esitetty symbolinen kuva koko yhteydestä Reduxi-ohjaimesta invertteriin:
Huomautus: Modbus TCP -yhteyden muodostamiseen tarvitset joko WiFi 3.0:n tai WiFi & LAN 3.0 -donglen
2.2 Modbus RTU
Alla on esitetty symbolinen kuva koko yhteydestä Reduxi-ohjaimesta invertteriin:
2.2.1 Kytkentäkaaviot:
3. Lisää SolaX X1/X3 Hybrid Inverter Reduxi-järjestelmään
Kun olet yhdistänyt Reduxin ja SolaX Hybrid Inverterin, voit rekisteröidä sen uutena laitteena.
3.1 Valitse Lisää laite
Kirjaudu ensin sisään paikalliseen Reduxi-konfiguraattoriin ja lisää uusi laite napsauttamalla 'Lisää laite' -painiketta.
3.2 Valitse SolaX Power Hybrid Inverter
Tämä riippuu siitä, mikä invertteri sinulla on. Jos sinulla on yksivaiheinen invertteri (X1), valitse... Jos sinulla on kolmivaiheinen invertteri asennettuna, valitse X3.

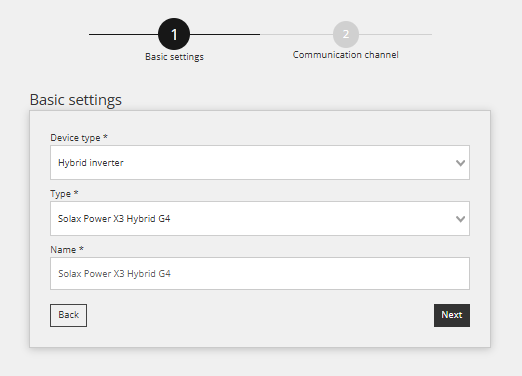

Ensimmäisessä vaiheessa määritetään perusasetukset:
- Valitse Laitetyyppi: Hybrid Inverter,
- Valitse Tyyppi: SolaX Power X1 tai X3 Hybrid,
- Nimeä laite haluamallasi tavalla, esimerkiksi: Solax Power X3 Hybrid G4
3.3 Laitteen konfigurointi tiedonsiirtokanavaa varten
Toisessa vaiheessa määritetään tiedonsiirtokanava, joka on olennainen Modbus-tiedonsiirron kannalta. Tässä vaiheessa muodostetaan tiedonsiirtoyhteys Reduxi-ohjaimen ja Solax Power -invertterin välille.
Voit valita TCP/IP- tai RTU-yhteyden (käytetystä laitteesta riippuen)

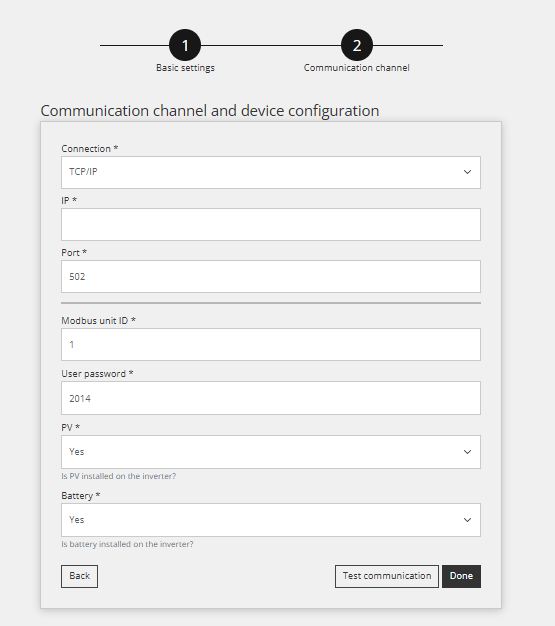

3.3.1 Modbus TCP
- Yhteys: TCP/IP
- IP: Syötä Solax Power -invertterin IP-osoite
- Portti: 502
- Modbus-yksikön tunnus: Tämä on sama tunnus kuin invertterissä on asetettu (oletuksena 1)
- Käyttäjän salasana: Se on sama PIN-koodi kuin invertterin näytössä (esimerkiksi 2014)
- PV: Onko PV asennettu? Kyllä vai Ei
- Akku: Onko akku asennettu? Kyllä tai Ei

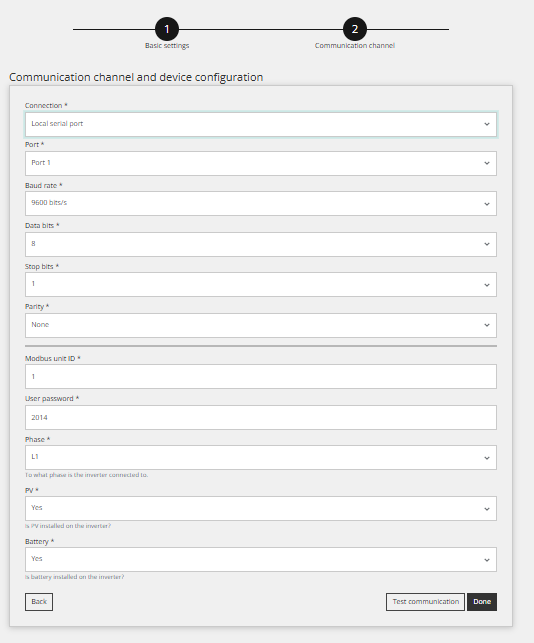

3.3.2 Modbus RTU
- Yhteys: Paikallinen portti
- Portti: 1
- Baudinopeus: 9600
- Databitit: 1
- Pysäytysbitit: 1
- Pariteetti: Ei mitään
- Modbus-yksikön tunnus: 1 (sama tunnus kuin invertterissä)
- Käyttäjän salasana: Se on sama PIN-koodi kuin invertterin näytössä (esimerkiksi 2014)
- PV: Onko PV asennettu? Kyllä vai Ei
- Akku: Onko akku asennettu? Kyllä vai Ei
3.4 Testaa viestintä
Edellisessä vaiheessa mainittujen viestintäkanavan kenttien alapuolella on "Testaa viestintä" -painike.
Tätä painiketta käytetään tarkistamaan, toimiiko laitteiden välinen Modbus-yhteys oikein.
Onnistunut vastaus (esimerkki):
Epäonnistunut vastaus (esimerkki):
Tässä tapauksessa tarkista asetukset, johdotus ja yritä uudelleen.
3.5 Lukemat laitteesta
Tässä osiossa näytetään, miten voit tarkistaa laitteen mittausarvot ja onko se yhteydessä oikein. Tämä voidaan tehdä kohdassa "Laitteet /SolaX Power Inverter /Viimeisin mittaus."
Edistyksellistä ohjausta varten integroi laite Reduxi-järjestelmän optimointitiloihin.
Kohdassa Laitteet/SolaX Power Inverter Reduxin konfiguraattorissa, ohjaustyyppi pitää asettaa asentoon AUTO, jotta strategiakomennot vaikuttavat akkuun.
Jotta saavutettaisiin maksimaalinen joustavuus ja energiakustannusten alennus dynaamisen hinnan ja dynaamisten tariffien suhteen, noudata strategian määrittämisohjeita tässä linkissä: Reduxin ohjaimen strategiat.
Kun laite on lisätty onnistuneesti, sitä voidaan valvoa ja ohjata Reduxi-sovelluksen kautta.
