SolaX X1/X3 -hybridi-invertterin G4/Pro/Ultra liittäminen Reduxi Controlleriin
Leikkaa energiakustannuksia jopa 70 %: liitä SolaX Power X1/X3 -hybridi-invertterit G4, Pro ja Ultra Reduxi Controlleriin Modbus TCP/IP:llä tai RTU:lla.

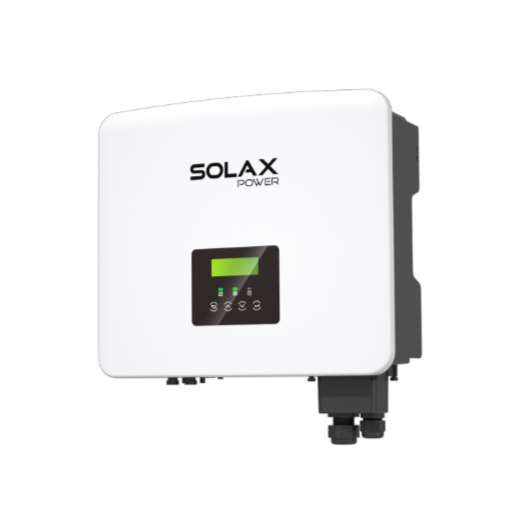

Kuvan tekstikuvaus
Valokuva (tuotekuva) valkoisesta seinäasenteisesta invertteristä hieman viistosta kuvattuna valkoisella taustalla. Etuosaan on painettu SOLAX POWER. Logon alla pieni musta näyttö vihreällä näytöllä, kolme pientä merkkivaloa ja neljä pyöreää painiketta. Oikealla puolella tummanharmaa sivuosa; sen alla tummanharmaa liitäntälohko, jossa kaksi kaapeliholkkia, sekä pieniä liittimiä alareunassa.
1 SolaX-invertterin valmistelu
1.1 Tekninen dokumentaatio
- SolaX X1-Hybrid G4 – tuotesivu
- SolaX downloads – käyttöoppaat ja tietolehdet
1.2 Tarvittavat laitteet
- SolaX Power X1- tai X3-hybridi-invertteri (G4, Pro tai Ultra)
- Modbus TCP:lle: WiFi 3.0 -dongle tai WiFi & LAN 3.0 -dongle
- Modbus RTU:lle: RS485-yhteys Reduxi Controlleriin (ks. kytkentäkaaviot kohdassa kohta 2)
- Reduxi Controller
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
1.3 Uusimman laiteohjelmiston asennus
Invertterissä on oltava uusin laiteohjelmisto. Päivitystä varten ota yhteyttä SolaX Powerin tukeen: service.global@solaxpower.com
Taulukossa näkyvät laitekohtaiset laiteohjelmistoversiot:
Kuvan tekstikuvaus
Taulukko laitteista sekä laitteisto- ja laiteohjelmistoversioista. Sarakkeet: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Fyysinen liitäntä
2.1 Modbus TCP/IP
Kuvassa näkyy koko yhteys Reduxi Controllerista invertteriin.
Kuvan tekstikuvaus
Kaavio Modbus TCP/IP -yhteydestä valkoisella taustalla. Vasemmalla ylhäällä musta pyöristetty laatikko, teksti Controller, reduxi-logo. Ylhäällä keskellä valkoinen laatikko, teksti Hybrid Inverter, jossa on painettu SOLAX POWER ja pieni vihreä näyttö. Vasemmalla keskellä valkoinen reititin antenneineen ja Wi-Fi-symbolilla, teksti Router. Vasemmalla alhaalla maapallo ja kirjaimet WWW. Viivat: syaani yhtenäinen viiva, teksti Ethernet, Controllerista alas reitittimeen; syaani yhtenäinen viiva, teksti Ethernet, reitittimestä invertterin alapuolelle; syaani katkoviiva reitittimestä WWW-maapalloon. Syaani viiva invertterin alapuolelta syaanikehyksiseen laatikkoon, jossa kaksi mustaa dongleä, vieressä punainen huutomerkki ja punainen teksti: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Kuvassa näkyy koko yhteys Reduxi Controllerista invertteriin.
Kuvan tekstikuvaus
Kaavio Modbus RTU -yhteydestä valkoisella taustalla. Keskellä musta pyöristetty laatikko, teksti Controller, reduxi-logo. Oikealla valkoinen laatikko, teksti Hybrid Inverter, jossa on painettu SOLAX POWER. Vasemmalla valkoinen reititin antenneineen, teksti Router, ja sen alla maapallo ja kirjaimet WWW. Viivat: syaani yhtenäinen viiva, teksti Ethernet, reitittimestä Controlleriin; syaani yhtenäinen viiva, teksti RS 485 A/B, Controllerista invertterin alapuolelle; syaani katkoviiva reitittimestä WWW-maapalloon.
2.2.1 Kytkentäkaaviot
Kytke Reduxi Controllerin RS485-portin liittimet A ja B invertterin COM-porttiin sarjasi mukaisesti.
Kuvan tekstikuvaus
Kytkentäkaavio otsikolla X1/X3 G4 Series. Vasemmalla viivapiirros SolaX-invertterin alapuolelta, jossa pyöreitä liittimiä ja tuulettimia; yksi liitin on merkitty punaisella laatikolla. Syaani viiva johtaa oikealla olevalle syaanireunaiselle alueelle. Sen yläreunassa pistoke- tai liitinlista, teksti SolaX Inverter COM, yksi paikka merkitty punaisella laatikolla ja yhdistetty mustalla viivalla alas liittimiin. Alla lohko, teksti Reduxi Controller, jossa nelinapainen liitin, teksti RS485; sen vieressä neljän liittimen lista, teksti GND, A, B, 5VDC. Liittimet A ja B ovat punaisen laatikon sisällä ja ne on yhdistetty mustalla viivalla invertterin COM-liitäntään.
Kuvan tekstikuvaus
Kytkentäkaavio otsikolla X1/X3 Ultra Series. Vasemmalla viivapiirros SolaX-invertterin alapuolelta, jossa useita liittimiä ja tuulettimia; yksi liitinlohko on merkitty punaisella laatikolla. Syaani viiva johtaa piirrokseen kannesta, jossa on neljä liitäntää, joista yksi on merkitty punaisella laatikolla. Oikealla suuri syaanireunainen alue. Sen yläreunassa taulukko, teksti SolaX Inverter COM 1, ja kannesta mustalla viivalla yhdistetty. Alla lohko, teksti Reduxi Controller, jossa nelinapainen liitin, teksti RS485; sen vieressä neljän liittimen lista, teksti GND, A, B, 5VDC. Liittimet A ja B ovat punaisen laatikon sisällä ja ne on yhdistetty mustalla viivalla invertterin liitäntään.
Kuvan tekstikuvaus
Kytkentäkaavio otsikolla X1/X3 PRO Series. Vasemmalla viivapiirros SolaX-invertterin alapuolelta; sen oikeassa päässä syaanireunainen alue, jossa neljä merkittyä RJ45-liitäntää, joista yksi on merkitty punaisella laatikolla. Syaani viiva johtaa oikealla olevalle syaanireunaiselle alueelle. Sen yläreunassa RJ45-pistoke värillisine johtimineen ja nastataulukko, teksti Solax Inverter Com 1 / RS485 (sarakkeet Pin No. ja Definition; nastat 1 ja 2 Not assigned; nasta 3 +12V-linja; nastat 4 ja 5 punaisessa laatikossa, tekstit REMOTE_485A ja REMOTE_485B; nasta 6 GND2_COM; nastat 7 ja 8 Not assigned). Alla lohko, teksti Reduxi Controller, jossa nelinapainen liitin, teksti RS485; sen vieressä neljän liittimen lista, teksti GND, A, B, 5VDC. Liittimet A ja B ovat punaisen laatikon sisällä ja ne on yhdistetty mustalla viivalla RJ45-pistokkeeseen.
3 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
4 SolaX-invertterin lisääminen Reduxiin
Kun Reduxi Controller ja SolaX-hybridi-invertteri on liitetty, rekisteröi invertteri uudeksi laitteeksi.
4.1 Perusasetukset
Kirjaudu paikalliseen Reduxi Configuratoriin (ks. kohta 3) ja napsauta + Add device.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivupalkista. Ylätunniste: reduxi Configurator -logo. Osio Devices (miinuskuvake) listaa: Iskraemeco AM550 (sähköpylväskuvake) ja kaksi aurinkokuvakkeella varustettua kohtaa, joiden nimiä ei näy. Alareunassa on Add device -painike plusmerkillä, merkitty syaaninsinisellä suorakulmiolla.
Valitse ensimmäisessä vaiheessa perusasetukset. Yksivaiheiselle invertterille valitse X1. Kolmivaiheiselle invertterille valitse X3.
- Device type:
Hybrid Inverter - Type:
SolaX Power X1 HybridtaiSolaX Power X3 Hybrid - Name: vapaavalintainen nimi, esimerkiksi Solax Power X3 Hybrid G4
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 1 Basic settings (vaihe 2 Communication channel on harmaana). Otsikko: Basic settings. Kentät: Device type *: Hybrid inverter (avattava luettelo); Type *: Solax Power X3 Hybrid G4 (avattava luettelo); Name *: Solax Power X3 Hybrid G4 (tekstikenttä). Painikkeet: Back (vasemmalla), Next (oikealla, tumma).
Napsauta Next.
4.2 Tiedonsiirtoasetukset
Toisessa vaiheessa määritetään Modbus-tiedonsiirtokanava Reduxi Controllerin ja SolaX-invertterin välille. Valitse TCP/IP tai RTU käyttämäsi yhteyden mukaan.
4.2.1 Modbus TCP
| Parametri | Arvo |
|---|---|
| Yhteys | TCP/IP |
| IP | SolaX-invertterin IP-osoite |
| Portti | 502 |
| Modbus unit ID | Sama tunnus kuin invertterissä on asetettu. Oletus: 1
|
| Käyttäjän salasana | Sama PIN-koodi kuin invertterin näytössä, esimerkiksi 2014
|
| PV | Onko PV asennettu: Yes tai No
|
| Akusto | Onko akusto asennettu: Yes tai No
|
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 2 Communication channel (vaihe 1 on Basic settings). Otsikko: Communication channel and device configuration. Kentät: Connection *: TCP/IP (avattava luettelo); IP *: tyhjä; Port *: 502; Modbus unit ID *: 1; User password *: arvo on annettu (kenttä näyttää salasanan; arvo jätetty tästä pois); PV *: Yes (avattava luettelo, vihje: Is PV installed on the inverter?); Battery *: Yes (avattava luettelo, vihje: Is battery installed on the inverter?). Painikkeet: Back (vasemmalla), Test communication ja Done (oikealla).
4.2.2 Modbus RTU
| Parametri | Arvo |
|---|---|
| Yhteys | Local Port |
| Portti | 1 |
| Baudinopeus | 9600 |
| Databittien määrä | 1 |
| Stop-bittien määrä | 1 |
| Parity | None |
| Modbus unit ID |
1 (sama tunnus kuin invertterissä) |
| Käyttäjän salasana | Sama PIN-koodi kuin invertterin näytössä, esimerkiksi 2014
|
| PV | Onko PV asennettu: Yes tai No
|
| Akusto | Onko akusto asennettu: Yes tai No
|
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 2 Communication channel (vaihe 1 on Basic settings). Otsikko: Communication channel and device configuration. Kentät: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: arvo on annettu (kenttä näyttää salasanan; arvo jätetty tästä pois); Phase *: L1 (vihje: To what phase is the inverter connected to.); PV *: Yes (vihje: Is PV installed on the inverter?); Battery *: Yes (vihje: Is battery installed on the inverter?). Painikkeet: Back (vasemmalla), Test communication ja Done (oikealla).
4.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunassa kohtaa Test communication. Testi lukee SolaX-invertterin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
Esimerkkejä tuloksesta tälle laitteelle:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin Test communication -ikkunasta (oikeassa yläkulmassa sulkemis-X, oikeassa alakulmassa tumma Close-painike). Vihreä teksti valkoisessa ruudussa: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Lisäparametrit: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (leikkautuu osittain pois kuvasta); PV_POWER_ACTIVE_MAX: 0.
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta nimeltä Test communication, jonka oikeassa yläkulmassa on sulkemis-x. Viesti punaisella tekstillä: Unable to communicate with device. Tumma painike oikeassa alakulmassa: Close.
Jos testi epäonnistuu, tarkista asetukset ja johdotus ja yritä uudelleen.
5 Mittausarvojen tarkistus
5.1 Viimeisimmät mittaukset
Tarkista mittausarvot ja tiedonsiirto Reduxi Configuratorissa kohdassa Devices – SolaX Power Inverter – Last Measurement.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen Last measurements -sivusta. Välilehdet: Last measurements (aktiivinen), Analyze, Archive. Oikeassa yläkulmassa päivityksen avattava valikko 'Without refreshing' ja päivityspainike. Kortti 'Control type': painikkeet Auto (vaaleanvihreä) ja Manual (tumma, valittu); aikaleima 14. 03. 2025 12:49:13. Kaikilla alla olevilla arvoilla on aikaleima 14. 03. 2025 12:49:01, ellei toisin mainita. Kortti PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tyhjä (yksikkö kW); enumeration.PV_STATE_NAME: CONNECTED. Kortti Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortti Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortti Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortti Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tyhjä (kW); Grid export active power limit: tyhjä (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortti Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (aikaleima 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Reduxin ohjauksen käyttöönotto
Jos haluat edistyneen ohjauksen, liitä laite Reduxi-järjestelmän optimointitiloihin. Aseta Reduxi Configuratorissa kohdassa Devices – SolaX Power Inverter asetuksen control type arvoksi AUTO. Vasta sitten strategiakomennot vaikuttavat akustoon.
Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.
Kun olet lisännyt laitteen, voit valvoa ja ohjata sitä Reduxi-sovelluksella.
✓ Yhteenveto
Valmistelu (kohta 1): Asenna uusin laiteohjelmisto. Modbus TCP:tä varten hanki WiFi 3.0- tai WiFi & LAN 3.0 -dongle.
SolaX-liitäntä (kohta 2): Liitä invertteri Reduxi Controlleriin Modbus TCP/IP:llä tai kytke RS485 Modbus RTU:ta varten.
Lisääminen Reduxiin (kohdat 3–4): Kirjaudu Reduxin verkkokäyttöliittymään, napsauta + Add device, valitse X1 tai X3 ja anna tiedonsiirtoasetukset. Napsauta Test communication ja sitten Done.
Käyttöönotto (kohta 5): Tarkista viimeisimmät mittaukset. Aseta control typeksi AUTO ja määritä strategia.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Modbus ei toimi | Asenna uusin laiteohjelmisto. Päivitystä varten ota yhteyttä osoitteeseen service.global@solaxpower.com. |
| Modbus TCP -yhteyttä ei ole | Modbus TCP vaatii WiFi 3.0 -donglen tai WiFi & LAN 3.0 -donglen. |
| Test communication epäonnistuu | Tarkista asetukset ja johdotus. Tarkista Modbus unit ID (oletus 1) ja käyttäjän salasana. Se on invertterin näytön PIN-koodi. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
