Nibe-lämpöpumpun liittäminen Reduxi Gatewayhin
Liitä Nibe-lämpöpumput Reduxi Gatewayhin SG-ready-kontaktien kautta ja säästä jopa 30 % energiakuluissa: dynaaminen ohjaus mukauttaa lämpöpumpun toiminnan vaihteleviin energian hintoihin.
Kuvan tekstikuvaus
Valokuva korkeasta vapaasti seisovasta lämpöpumpun sisämoduulista valkoisella taustalla. Vaaleanharmaa ja hopeinen kaappi, jonka etureunan vasen puoli on tummempi, alaosassa musta jalusta ja etuosan vasemmassa yläkulmassa pieni tumma logo. Luettavaa tekstiä ei ole.
1 Liitännän valmistelu
1.1 Tekninen dokumentaatio
Nibe S-sarjan lämpöpumppujen dokumentaatio:
- Nibe VVM S320: tuotesivu – tuotetiedot ja asiakirjojen lataukset (ruotsiksi)
- Nibe VVM S320: käyttöopas (PDF) – käyttöopas (Användarhandbok)
- Nibe VVM S320: tietolehti (PDF) – tietolehti (Produktblad)
1.2 Tarvittavat osat
Kaksi Reduxi-osaa yhdistää Reduxi Controllerin Nibe-lämpöpumppuun:
- Reduxi Controller
- Reduxi Gateway -laite ja 3 kpl (30:1A) virta-antureita (CT)
- UTP-kaapeli, vain Gatewayn langallista yhteyttä (LAN) varten
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
Lisää ensin Reduxi Gateway -laite Reduxi Controlleriin. Gateway ohjaa sen jälkeen lämpöpumpun toimintatiloja. Yhteys on langaton (WLAN) tai langallinen UTP-kaapelilla (LAN). Lisätietoja: Gatewayn yhteys Controlleriin.
Gateway mittaa lämpöpumpun jokaisen vaiheen virran 3 kpl:lla (30:1A) virta-antureita. Sen kaksi releulostuloa lähettävät signaalit SG-ready-kontakteihin ja asettavat lämpöpumpun toimintatilan.
2 Reduxi Gatewayn ja lämpöpumpun liittäminen
2.1 Reduxi-laitteiden ja Niben kytkentäkaavio
Reduxi Gatewayn ja Niben fyysinen liittäminen tehdään kahdessa vaiheessa:
- Liitä Reduxi Gatewayn releet Niben SG-ready-kontakteihin (kohta 2.2).
- Liitä Reduxi Gatewayn virta-anturit (CT) vaiheisiin L1, L2 ja L3 (kohta 2.3).
Kuvan tekstikuvaus

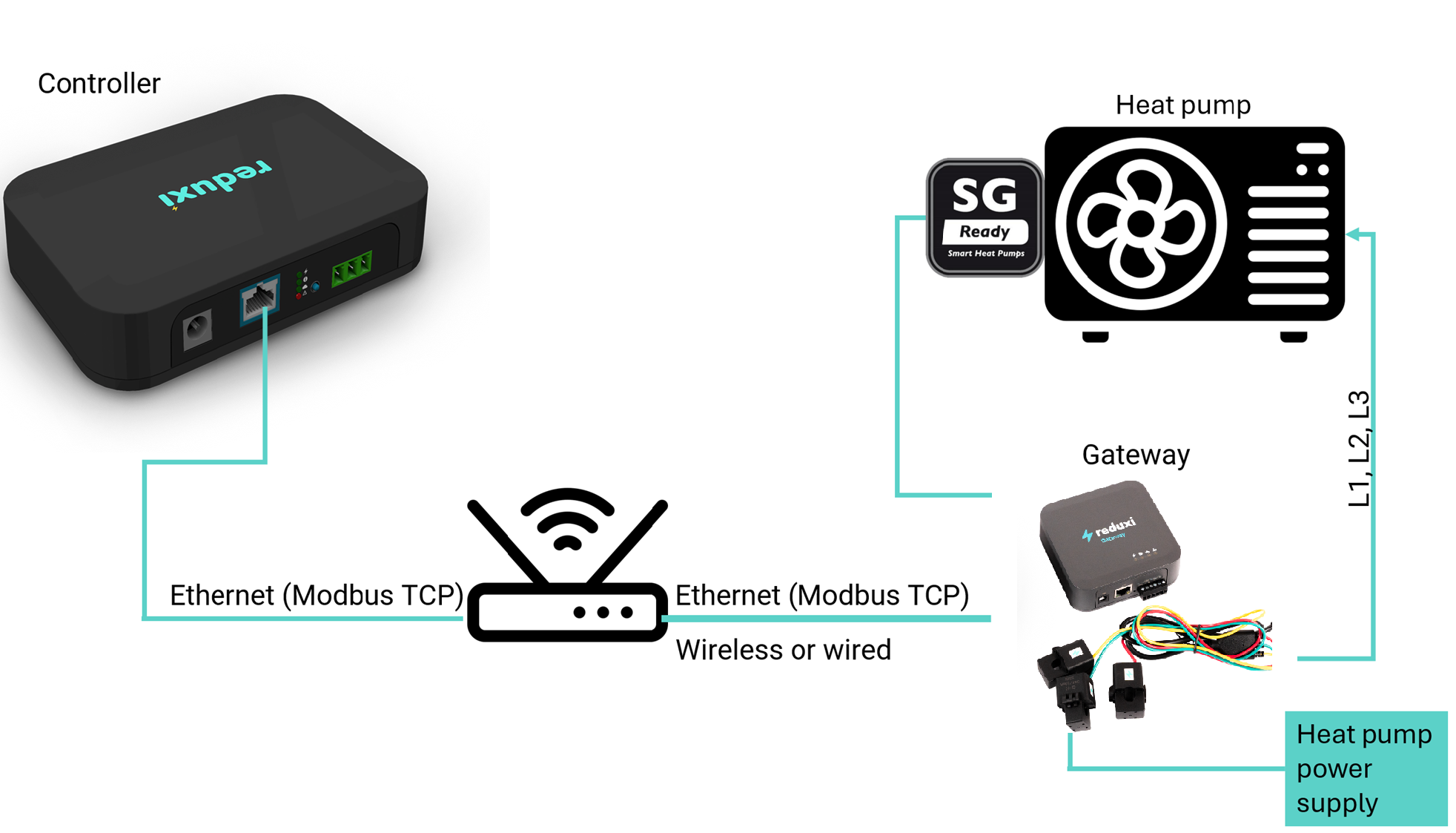

Kytkentäkaavio valkoisella taustalla. Vasemmalla ylhäällä musta Reduxi-laatikko, teksti Controller, verkkoportti ja vihreä riviliitin. Ylhäällä keskellä ja oikealla musta ulkoilmalämpöpumppuyksikön kuvake, jossa on puhallin, teksti Heat pump, ja sen vasemmalla puolella SG Ready -logolaatikko. Keskellä reititinkuvake ja Wi-Fi-symboli. Oikealla keskellä harmaa Reduxi-laatikko, teksti Gateway, virtapihdit ja värilliset johdot. Viivat ovat turkoosit: Controller – reititin, teksti Ethernet (Modbus TCP); reititin – Gateway, teksti Ethernet (Modbus TCP) ja huomautus Wireless or wired; Gateway – SG Ready -laatikko (viiva kulkee ylös ja vasemmalle lämpöpumpun puolelle); pystyviiva lämpöpumpusta alas Gatewayhin, teksti L1, L2, L3; viiva Gatewayn virtapihdeistä turkoosiin laatikkoon, teksti Heat pump power supply.
2.2 Gatewayn releiden liittäminen Niben SG-ready-kontakteihin
Etsi ensin SG-ready-kontaktit lämpöpumpun piirilevyltä. Käytä oman Nibe-laitteesi käyttöopasta.
Kuvassa näkyy, miten SG-ready-kontaktit liitetään Reduxi Gatewayhin.
Kuvan tekstikuvaus

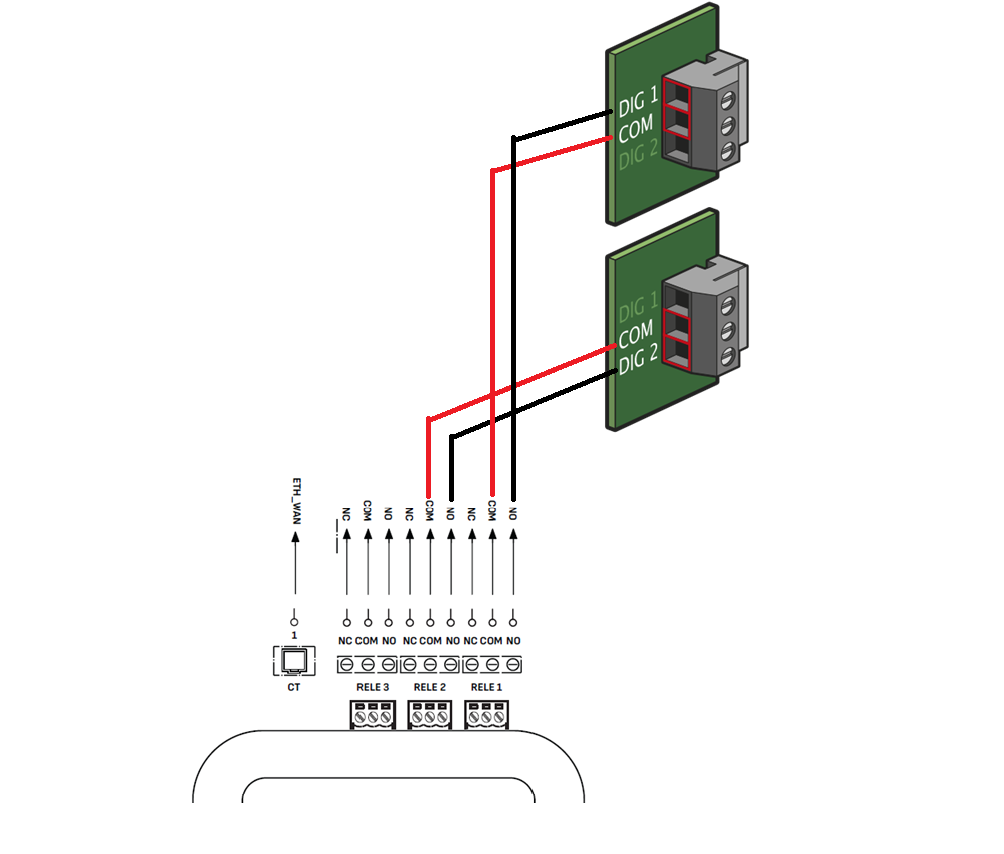

Johdotuskaavio. Oikealla ylhäällä kaksi vihreää piirilevyä, joissa kummassakin on harmaa ruuviliitinlohko ja kolme merkittyä paikkaa: ylempi levy DIG 1, COM, DIG 2; alempi levy DIG 1, COM, DIG 2. Kummaltakin levyltä kulkee musta ja punainen johto alas ja vasemmalle Gatewayn releliittimiin alareunassa. Alhaalla Gatewayn liitinlista ylhäältä piirrettynä, jokaisesta liittimestä nuoli ylöspäin. Merkinnät vasemmalta: CT (virtamuuntajan liitäntä, merkitty neliöllä), sitten kolme releryhmää, joissa kussakin liittimet NC, COM, NO ja niiden alla liitinlohkot RELE 3, RELE 2, RELE 1. Johdot päättyvät RELE 2- ja RELE 1 -ryhmien liittimiin (nämä merkinnät on lihavoitu). Gatewayn kotelon ääriviiva on aivan alareunassa.
| Reduxi Gatewayn releliitin | Nibe-lämpöpumpun liitin |
|---|---|
| Rele 1, NO-liitin (Smart Grid Ready 1) | DIG 1 |
| Rele 1, COM-liitin | Lämpöpumpun COM-liitin, joka kuuluu releelle 1 |
| Rele 2, NO-liitin (Smart Grid Ready 2) | DIG 2 |
| Rele 2, COM-liitin | Lämpöpumpun COM-liitin, joka kuuluu releelle 2 |
2.3 Virta-anturien liittäminen
Virta-anturit mittaavat lämpöpumpun virtaa. Ne antavat lämpöpumpun tehonkulutuksen reaaliajassa. Jännite saadaan Reduxi Controllerilta. Jos se ei ole saatavilla, käytetään oletusjännitettä 230 V.
Virta-anturit (CT) kuuluvat Reduxi Gateway -pakettiin.
Kuvan tekstikuvaus
Valokuva Reduxi Gatewaysta virta-antureineen valkoisella taustalla. Ylhäällä tummanharmaa neliömäinen laite, jonka etuosassa on reduxi-logo (salama ja sana reduxi) ja sininen sana Gateway; päällä neljä pientä merkkivaloa; etureunassa pyöreä virtaliitäntä, RJ45-verkkoportti ja 6-napainen ruuviliitinlohko. Sen alla kolme mustaa pihtimallista virtamuuntajaa (jaettu ydin), joissa kussakin on pieni sinivalkoinen logotarra; yhdessä anturissa on pientä painettua tekstiä. Ohuet punaiset, vihreät, keltaiset ja mustat kaapelit kulkevat antureista, on niputettu yhteen nippusiteellä ja päättyvät pieneen mustaan liittimeen oikealla ylhäällä.
Jokainen virta-anturi ympäröi yhtä lämpöpumpun vaihejohdinta (L1, L2, L3):
Kuvan tekstikuvaus
Valokuva avoimen sinisen metallikaapin sisältä. Kolme sinistä virta-anturia (jaettu ydin) on pinottu vasemmalle, kukin johtimen ympärille. Niiden ympärillä on runsaasti kaapeleita: valkoisia, harmaita, sinisiä, keltavihreitä ja mustia johtimia, sininen verkkokaapeli, oranssi johdinliitin keskellä ja riviliitin oikealla alhaalla. Vasemmassa alakulmassa näkyy lattialaattoja. Luettavia tekstejä tai merkintöjä ei ole.
3 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
4 Lämpöpumpun lisääminen Reduxiin
Näiden vaiheiden avulla voit lisätä uuden lämpöpumpun tai muokata olemassa olevaa.
4.1 Perusasetukset
Kirjaudu paikallisesti Controllerin Reduxi Configuratoriin (ks. kohta 3) ja paina Add device-painiketta.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin vasemmasta sivupalkista. Ylhäällä: reduxi-logo ja teksti CONFIGURATOR. Suljetut osiot: Devices (plus-kuvake) ja Strategies (plus-kuvake). Niiden alla kaksi vierekkäistä painiketta: Add device (plus-kuvake, merkitty sinisellä korostuslaatikolla) ja Add strategy (plus-kuvake). Niiden alla kaksi merkintää: Settings ja Profile. Sivupalkin oikealla puolella oleva alue on tyhjä valkoinen.
Valitse ensimmäisessä vaiheessa (perusasetukset) laitteen perusparametrit:
- Device type:
HVAC - Type:
Reduxi Meter - Name: mallin mukainen nimi, esimerkiksi Nibe S320

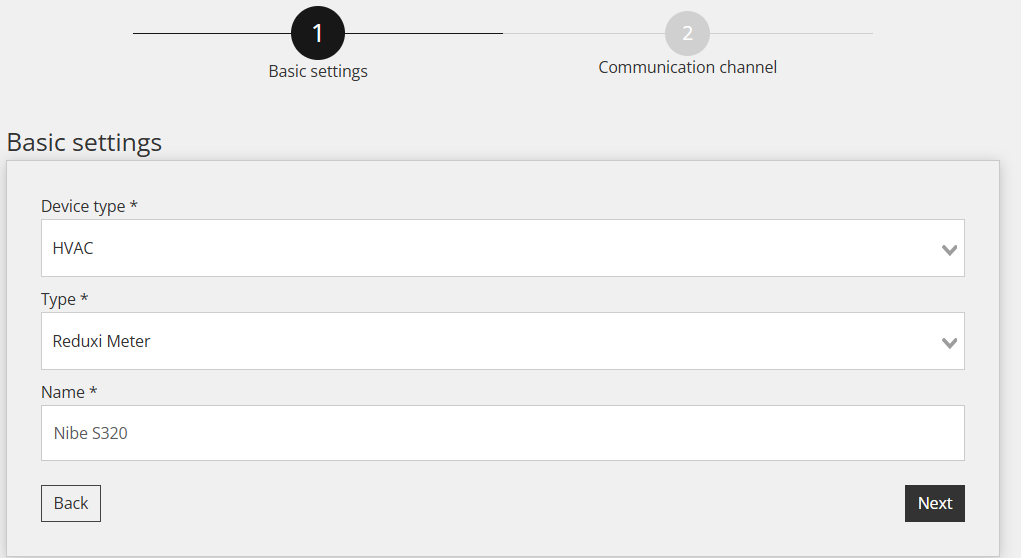

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 1 Basic settings (vaihe 2 Communication channel on harmaana). Otsikko: Basic settings. Kentät: Device type *: HVAC (avattava luettelo); Type *: Reduxi Meter (avattava luettelo); Name *: Nibe ja sen perässä mallitunnus S320. Painikkeet: Back (vasemmalla), Next (oikealla, tumma).
Kun olet syöttänyt kaiken, paina Next.
4.2 Tiedonsiirtoasetukset
Tiedonsiirtoasetukset koostuvat kolmesta osasta:
- Tiedonsiirtokanava
- Virta-anturien asetukset (CT)
- Relesignaalien määrittely suhteessa SG-ready-kontakteihin

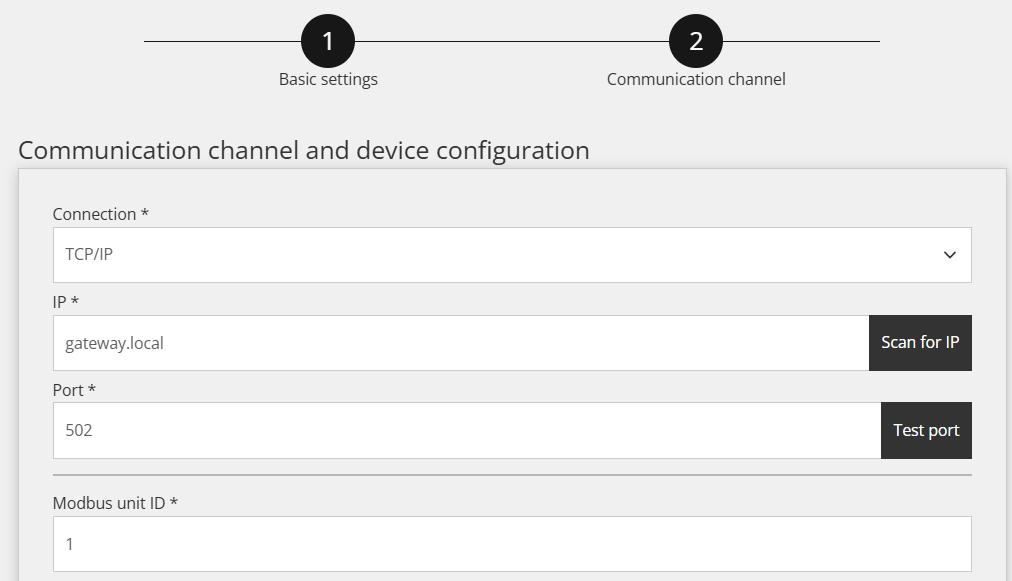

Osa 1: tiedonsiirtokanava. Yhteystyyppi TCP/IP, Reduxi Gatewayn IP-osoite, Modbus-portti ja Modbus unit ID. Nämä asetukset on määritetty valmiiksi. Jätä ne ennalleen. Jos yhteys ei toimi, napsauta Scan for IP, niin löydät Reduxi Gatewayn IP-osoitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin ohjatusta toiminnosta, vaihe 2 Communication channel (vaihe 1 on Basic settings), yläosa. Otsikko: Communication channel and device configuration. Kentät: Connection *: TCP/IP (avattava luettelo); IP *: gateway.local, oikealla tumma painike Scan for IP; Port *: 502, oikealla tumma painike Test port; Modbus unit ID *: 1.
Osa 2: virta-anturit. Valitse Autodetect from Gateway.
Kuvan tekstikuvaus

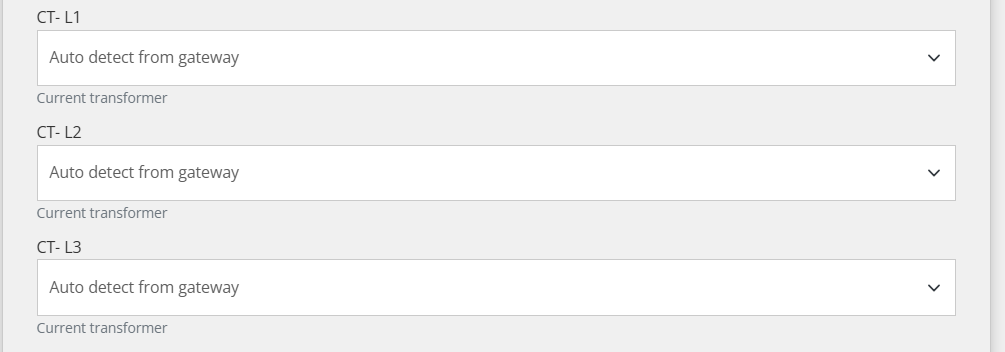

Kuvakaappaus kolmesta avattavasta kentästä Reduxi Configuratorin tiedonsiirtoasetuksissa (osa 2). CT- L1: Auto detect from gateway (vihje: Current transformer). CT- L2: Auto detect from gateway (vihje: Current transformer). CT- L3: Auto detect from gateway (vihje: Current transformer).
Osa 3: relesignaalit. Taulukossa näkyvät lämpöpumpun toimintatilat:
| Reduxin toimintatila | Niben toimintatila | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | päällä (kiinni) | pois (auki) |
| ECO | Normal operation | pois (auki) | pois (auki) |
| ON | Enhanced comfort | pois (auki) | päällä (kiinni) |
| BOOST | Forced ON | päällä (kiinni) | päällä (kiinni) |
Määritä relesignaalit Reduxi Configuratorissa seuraavasti.

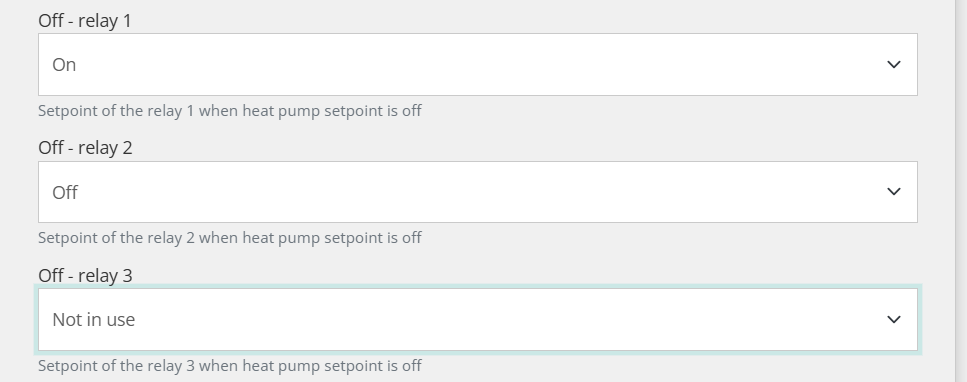

Forced OFF -tila (OFF Reduxissa)
Kuvan tekstikuvaus
Kuvakaappaus kolmesta avattavasta kentästä Reduxi Configuratorin tiedonsiirtoasetuksissa. Off - relay 1: On (vihje: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (vihje: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (vihje: Setpoint of the relay 3 when heat pump setpoint is off); tämän kentän reunus on korostettu vihreällä.
Normal operation -tila (ECO Reduxissa)
Kuvan tekstikuvaus

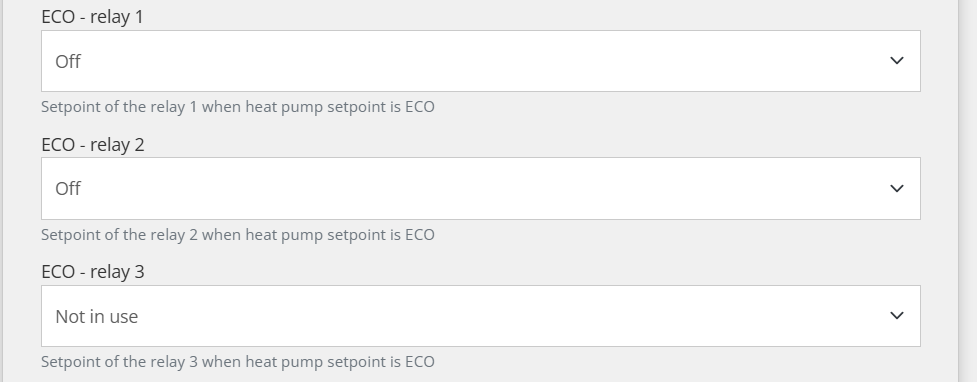

Kuvakaappaus kolmesta avattavasta kentästä Reduxi Configuratorin tiedonsiirtoasetuksissa. ECO - relay 1: Off (vihje: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (vihje: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (vihje: Setpoint of the relay 3 when heat pump setpoint is ECO).

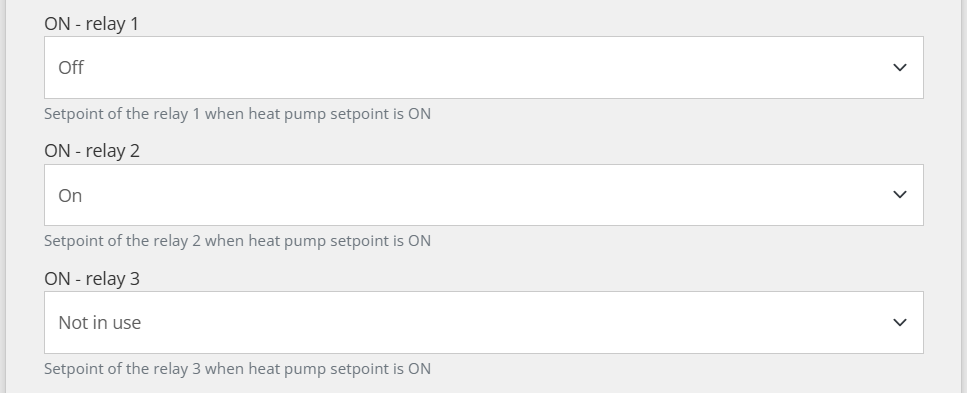

Enhanced Comfort -tila (ON Reduxissa)
Kuvan tekstikuvaus
Kuvakaappaus kolmesta avattavasta kentästä Reduxi Configuratorin tiedonsiirtoasetuksissa. ON - relay 1: Off (vihje: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (vihje: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (vihje: Setpoint of the relay 3 when heat pump setpoint is ON).

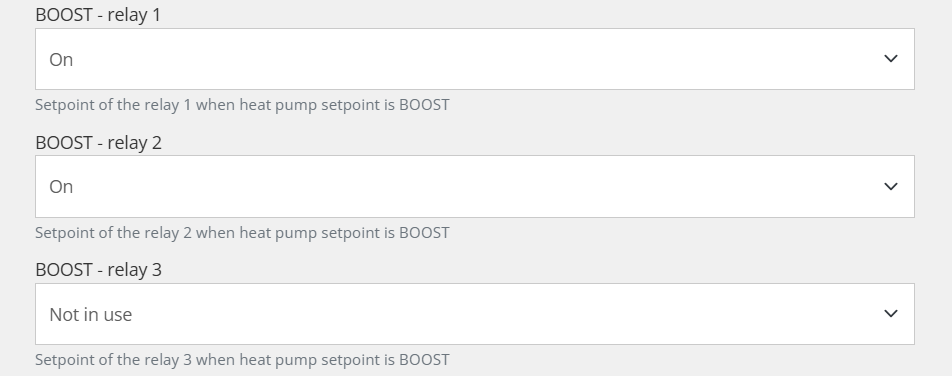

Forced ON -tila (BOOST Reduxissa)
Kuvan tekstikuvaus
Kuvakaappaus kolmesta avattavasta kentästä Reduxi Configuratorin tiedonsiirtoasetuksissa. BOOST - relay 1: On (vihje: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (vihje: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (vihje: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Tiedonsiirron testaus
Napsauta oikealla alhaalla tiedonsiirtoparametrien alapuolella olevaa kohtaa Test communication. Testi lukee laitteen kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin lomakkeen alaosan painikerivistä. Vasemmalla: painike Back. Oikealla: painike "Test communication" merkittynä sinisellä laatikolla ja sen oikealla puolella tumma painike Next.
Testi antaa jommankumman seuraavista tuloksista:
Kuvan tekstikuvaus
Kuvakaappaus slovenian kielisestä valintaikkunasta, jonka otsikko on "Test komunikacije" [tiedonsiirtotesti] ja jonka oikeassa yläkulmassa on sulkemispainike (x). Vihreä teksti: "Successful readout from device". Arvot: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Painike oikealla alhaalla: "Zapri" [Sulje].
Kuvan tekstikuvaus
Kuvakaappaus valintaikkunasta, jonka otsikko on Test communication (sulkemispainike x oikealla ylhäällä). Ensimmäinen ruutu: Unable to communicate with device. Toinen ruutu (punainen teksti): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tumma painike oikealla alhaalla: Close.
5 Mittausarvojen tarkistus
5.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista arvot lisätestinä Reduxi Configuratorissa kohdassa Devices – Nibe heat pump.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi-lämpöpumpun laitesivusta, välilehti Last measurements (välilehdet: Last measurements, Analysis, Archive; oikealla ylhäällä avattava luettelo ja päivityskuvake). Ylärivin ruudut: "Control type", painikkeet Auto (tumma) ja Manual (korostettu turkoosilla, valittu); toisessa ruudussa neljän pienen painikkeen rivi, joista yksi on korostettu turkoosilla (pienet tekstit: Off.). Kortti "Current": kolme arvoa 0.55, 0.57, 0.59 (vaihetunnisteet ja yksiköt pienellä). Kortti "Power": kolme arvoa 0.4, 0.0, 0.4. Kortti "Energy": yksi arvo 78.7. Kortti "Other": rivit, joiden arvot ovat OFF, MANUAL, OFF, OFF, ON. Kortti "Settings": Voltage-arvot 246.00, 244.40, 246.30. Jokaisella arvolla on pieni aikaleima.
5.2 Reduxin ohjauksen käyttöönotto
Jos haluat edistyneen lämpöpumpun ohjauksen, liitä laite Reduxi-järjestelmän strategiaan. Aseta Reduxi Configuratorissa kohdassa Devices – Nibe asetuksen control type arvoksi AUTO. Vasta sitten strategiakomennot vaikuttavat lämpöpumppuun.
Voit saavuttaa maksimaalisen joustavuuden ja pienentää energiakustannuksia dynaamisilla hinnoilla ja dynaamisilla tariffeilla määrittelemällä strategian artikkelin Reduxi Controllerin strategiat mukaisesti.
Kun olet lisännyt laitteen ja tarkistanut arvot, voit myös tarkastella ja ohjata sitä Reduxi-sovelluksessa.
✓ Yhteenveto
Valmistelu (kohta 1): Avaa Niben dokumentaatio. Hanki Reduxi Controller ja Reduxi Gateway, jossa on 3 virta-anturia.
Nibe-lämpöpumppu (kohta 2): Liitä Gatewayn releet kontakteihin DIG 1 ja DIG 2 sekä niiden COM-kontakteihin. Asenna virta-anturit vaiheisiin L1, L2 ja L3.
Lisääminen Reduxiin (kohdat 3–4): Kirjaudu Reduxin verkkokäyttöliittymään. Lisää laite tyypillä Reduxi Meter, määritä relesignaalit ja testaa tiedonsiirto.
Käyttöönotto (kohta 5): Tarkista viimeisimmät mittaukset. Aseta control typeksi AUTO ja määritä strategia.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Lämpöpumppu ei vaihda toimintatilaa | Tarkista, että rele 1 on kytketty kontaktiin DIG 1 ja rele 2 kontaktiin DIG 2, kumpikin COM-kontaktinsa kanssa (ks. kohta 2.2). Tarkista toimintatilan releiden tilat (ks. kohta 4.2). Tarkista, että control type on AUTO (ks. kohta 5.2). |
| Tehoarvot puuttuvat tai ovat vääriä | Tarkista, että kukin virta-anturi ympäröi yhtä vaihejohdinta L1, L2 tai L3 (ks. kohta 2.3). Tarkista, että Autodetect from Gateway on valittuna (ks. kohta 4.2). |
| Gatewayta ei löydy tiedonsiirtoasetuksista | Napsauta tiedonsiirtoasetuksissa Scan for IP (ks. kohta 4.2). Lisää Reduxi Gateway ensin Reduxi Controlleriin langattomasti (WLAN) tai UTP-kaapelilla (LAN). |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
